9 -Otvori za odmrzavanje vetrobrana.
10 - Vazdušni jastuk zasuvozača.
11 - Pregrada za rukavice.
12 - Bočna mlaznica kojom se
usmerava grejanje /
provetravanje i podešava
jačina protoka vazduha.
13 - Otvor za odmrzavanje
stakla na vratima.
14 - Mesto za zvučnik (tweeter).
15 - Višenamenski pokazivač.
16 - Komande grejanja /klimatizacije.
17 - Autoradio.
18 - Ručica menjača.
19 - Prednja pepeljara.
20 - Otvor za grejanje nogu put-nika na zadnjim sedi štima . 21 -
Upaljač.
22 - Komanda grejača sedišta.
Pregrada za sitan novac.
Komanda za isključenje
vazdušnog jastuka suvozača.
23 - Ručna kočnica.
24 - Držač čaša.
25 - Zadnja pepeljara.
26 - Zaštita od krađe
i kontakt.
27 - Podešavanje volana.
28 - Kutija sa osiguračima.
29 - Komanda dinamičke
kontrole stabilnosti(ASR/ESP).
30 - Podešavanje
visine farova.
31 - Komanda
regulatora brzine.
BRZ POGLED NA VAŠ PEUGEOT 406
3
1 - Električno podešavanje retrovizora.
Podizači prozora.
Zaključavanje zadnjih
podizača prozora.
2 - Komande svetla,
pokazivača pravca. Uključenje/isključenje
automatskog paljenja svetla.
3 - Vazdušni jastuk za vozača. Sirena.
4 - Pokazivači komandne table.
5 - Komanda autoradia za volanom.
6 - Komanda brisača / pranja prozora.
Komanda računara.
7 - Upravljanje znakom za opasnost .
8 - Središnje mlaznice kojima se
usmerava grejanje /
provetravanje i podešava
jačina protoka vazduha.

ZAMENA OSIGURAČA
Kutije sa osiguračima nalaze se ispod prednje konzole i ispod haube.
Kutija sa osiguračima ispod
prednje konzole
Uz pomoć metalnog novčića otpusti-
te tri vijka za četvrtinu kruga. Povuci-
te polugicu Ai otvorite poklopac da
biste dohvatil i osigurače. Vađenje i stavljanje osigurača
Pre zamene osigurača morate da otkrijete i otklonite uzrok koji je doveo do nje-
govog pregorevanja. Brojevi osigurača su ispisani na kutiji sa osiguračima.
Služite se posebnom hvataljkom
Akoja se nalazi u kutiji.
Neispravan osigurač uvek zamenite osiguračem jednake jačine.
Ispravan Neispravan Hvataljka A
Skinite donju oblogu prednje konzole da biste imali pristup do BSI–a.
Osigurač Jačina Namena A 20 A Zaključavanje/Otključavanje - Superzaključavanje.
B 10 A Zadnje svetlo za maglu.
C 40 A Grejači zadnjeg stakla i retrovizora.
D 15 A Zadnji brisač.
E 30 A Električni podizači prozora.
F 15 A Kombinovano napajanje –
Pokazivač - Autoradio -Sistem
navođenja - Klimatizacija.
ODRŽAVANJE VAŠEG PEUGEOTA 406
43

Osigurači ispod haube
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma smeštenoj ispod haube (pored
akumulatora), otkopčajte poklopac.
Nakon otvaranja, vrlo pažljivo zat-
vorite poklopac.Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije. Pr e priključenja neke
dodatne ili pomoćne električne
opreme, posavetujte se u
ovlašćenom servisu mreže
PEUGEOT.
Neka dodatna električna oprema
ili nač in na koji je spojena može
štetno da deluje na rad vozila,
odnosno na elektrona kola upravl-
janja, audio kola i kola električnognapajanja. PEUGEOT ne prihvata nikakvu odgovornost za tro škove popravl-
janja vozila ili pojedinih delovausled kvarova pro uzrokovanih
postavljanjem dodatne i pomoćne
opreme koju sam nije isporučio ili
preporučio i koja nije postavljena
prema njegovim propisima,
posebno u slučaju uređaja kojitroše više od 10 miliampera.
* Maksi osigurači su dodatna
zaštita električnih s istema.
Bilo kakav zahvat mora biti pove-
ren ovlašć
Osigurač br. Jačina Namena
1* 10 A Svetlo za vožnju unazad - Rele dvostrukog
ubrizgavanja - Temperatura ulja - Nivo ulja -
Kompresor hlađenja.
2* 15 A Pumpa za gorivo, elektroventil kanistera.
3* 10 ARačunar.
4* 10 ARačunar motora i automatskog menjača.
5 10 ARačunar filtera za čestice - Rele zadnjeg brisača.
6 15 APrednje maglenke.
7 20 APranje farova.
8* 20 A Računar benzinskog motora sa direktnim
ubrizgavanjem - Pedala spojnice.
9* 15 A Levo oboreno svetlo.
10* 15 A Desno oboreno svetlo
ODRŽAVANJE VAŠEG PEUGEOTA 406
46

Osigurač br. JačinaNamena
11* 10 ALevo kratko svetlo.
12* 10 A Desno kratko svetlo.
13* 15 ASirena.
14 10 APumpa pranja prednjeg i zadnjeg stakla.
15* 30A Bobina paljenja - Brisač - Sonda kiseonika - Pritisak ulja - Sistem ubrizgavanja.
16* 30A Pumpa za vazduh i temperaturu ulja - Nivo ulja - Funkcionisanje stop svetala - Alternator -
Detektor vode u nafti - Komanda relea ubrizgavanja.
17* 30A Električno sedište suvozača.
18 40 A Pulser klime - Elektropokretač - Mala brzina Brisača.
ODRŽAVANJE VAŠEG PEUGEOTA 406
47

Osigurač br. JačinaNamena
1 šentCetralni vazdušni jastuk.
25 A Pogon ventilacije.
3 10 A Instrument-tabla.
45 A Signal + posle kontakta za BSI.
5ÐNe koristi se.
6 10 A Komande ispod volana.
7 15 ASirena alarma.
8 10 A Sistem navođenja.
95 A Signal + akumulatora za BSI.
10 15 A Autoradio.
11 10 ATreće stop svetlo.
12 10 A Desno stop svetlo.
13 20 APodizač stakla vozača.
14 30 ASnaga zadnjeg podizača stakala.
15Ð+ akumulatora utičnice vuče.
16 20 AMemorisanje položaja sedišta.
17 20 AEl. podešavanje suvozačkog sedišta.
18 10 A Svetlo upaljača - Ekran - Svetlo prekidača i pepeljare - Selektor programa automatskog menjača
Kutija sa osiguračima ispod prednje konzole
ODRŽAVANJE VAŠEG PEUGEOTA 406
44

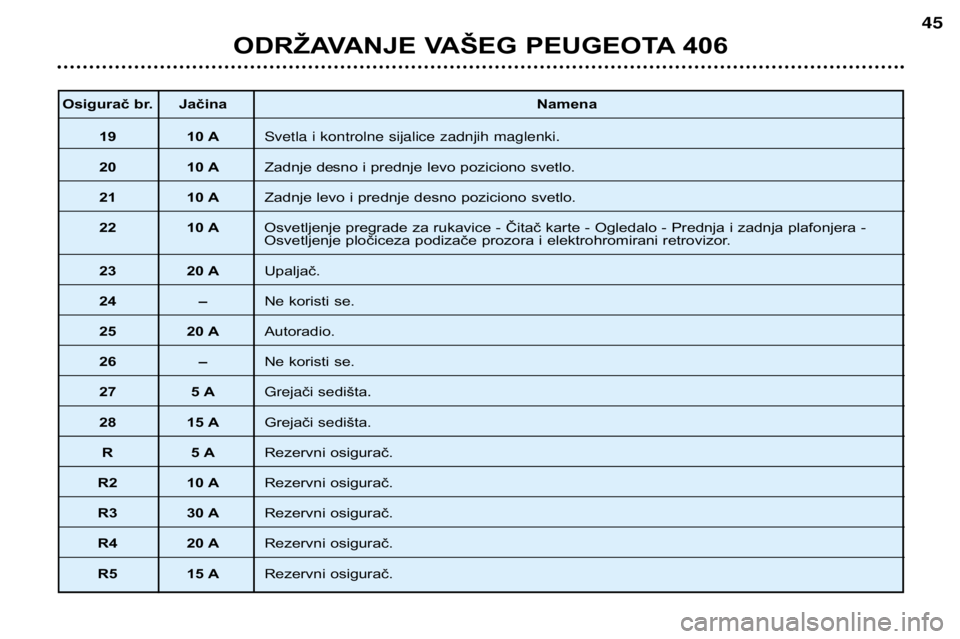

Osigurač br. JačinaNamena
19 10 ASvetla i kontrolne sijalice zadnjih maglenki.
20 10 AZadnje desno i prednje levo poziciono svetlo.
21 10 AZadnje levo i prednje desno poziciono svetlo.
22 10 A Osvetljenje pregrade za rukavice - Čitač karte - Ogledalo - Prednja i zadnja plafonjera -
Osvetljenje pločiceza podizače prozora i elektrohromirani retrovizor.
23 20 A Upaljač.
24ÐNe koristi se.
25 20 AAutoradio.
26ÐNe koristi se.
27 5 AGrejači sedišta .
28 15 A Grejači sedišta.
R5 A Rezervni osigurač.
R2 10 A Rezervni osigurač.
R3 30 ARezervni osigurač.
R4 20 ARezervni osigurač.
R5 15 A Rezervni osigurač.
ODRŽAVANJE VAŠEG PEUGEOTA 406
45
