BIZTOSÍTÉKCSERE
Abiztosítékdobozok a műszerfal
alatt és a motortérben találhatóak.

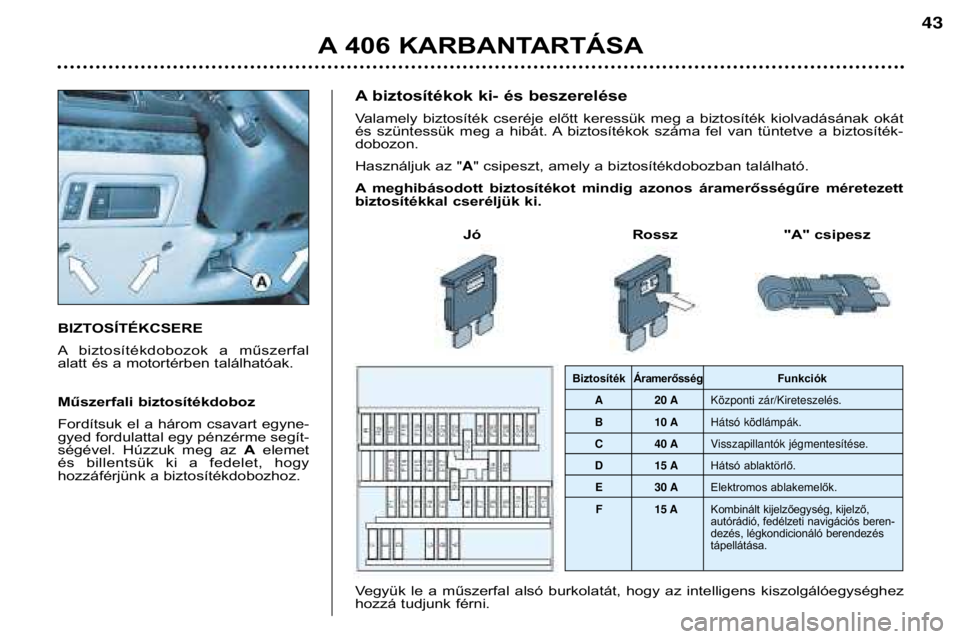

Műszerfali biztosítékdoboz
Fordítsuk el a három csavart egyne- gyed fordulattal egy pénzérme segít-
ségével. Húzzuk meg az Aelemet
és billentsük ki a fedelet, hogy
hozzáférjünk a biztosítékdobozhoz. A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. Abiztosítékok száma fel van tüntetve a biztosíték-dobozon.
Használjuk az "
A" csipeszt, amely a biztosítékdobozban található.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
Jó Rossz "A" csipesz
Vegyük le a műszerfal alsó burkolatát, hogy az intelligens kiszolgálóegységhez
hozzá tudjunk férni.
Biztosíték Áramerősség Funkciók
A 20 A Kšzponti z‡r/KireteszelŽs.
B 10 A H‡ts— kšdl‡mp‡k.
C 40 A Visszapillant—k jŽgmentes’tŽse.
D 15 A Hátsó ablaktörlő.
E 30 A Elektromos ablakemelők.
F 15 A Kombinált kijelzőegység, kijelző,
autórádió, fedélzeti navigációs beren-
dezés, légkondicionáló berendezéstápellátása.
A 406 KARBANTARTÁSA
43

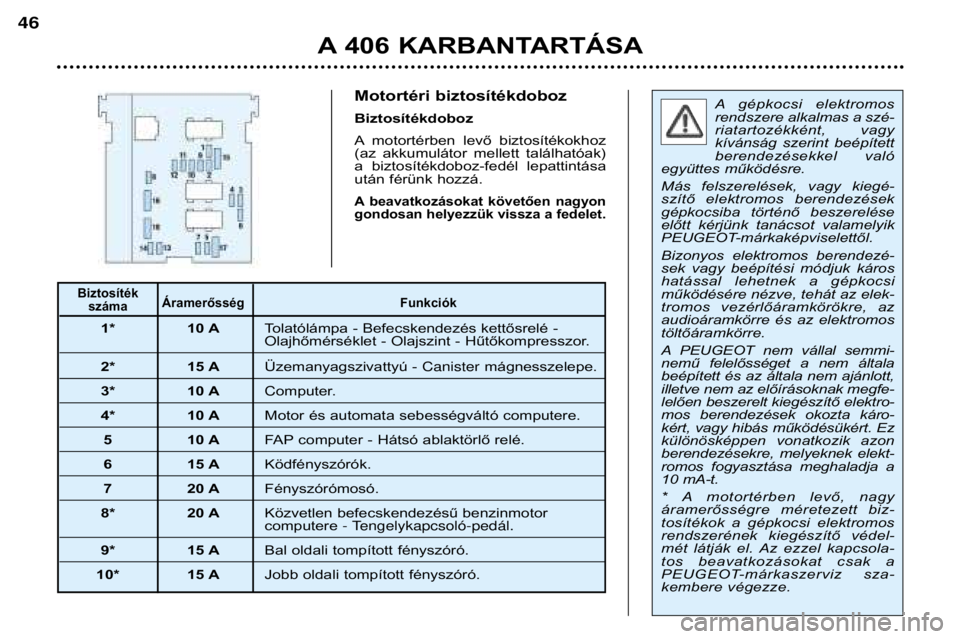

Motortéri biztosítékdoboz Biztosítékdoboz
Amotortérben levő biztosítékokhoz
(az akkumulátor mellett találhatóak)
a biztosítékdoboz-fedél lepattintása
után férünk hozzá.
A beavatkozásokat követően nagyon
gondosan helyezzük vissza a fedelet.
Agépkocsi elektromos
rendszere alkalmas a szé-
riatartozékként, vagy
kívánság szerint beépített
berendezésekkel való
együttes működésre.
Más felszerelések, vagy kiegé-
szítő elektromos berendezések
gépkocsiba történő beszerelése
előtt kérjünk tanácsot valamelyik
PEUGEOT-márkaképviselettől.
Bizonyos elektromos berendezé-
sek vagy beépítési módjuk káros
hatással lehetnek a gépkocsi
működésére nézve, tehát az elek-
tromos vezérlőáramkörökre, az
audioáramkörre és az elektromostöltőáramkörre.
A PEUGEOT nem vállal semmi-
nemű felelősséget a nem általa
beépített és az általa nem ajánlott,
illetve nem az előírásoknak megfe-
lelően beszerelt kiegészítő elektro-
mos berendezések okozta káro-
kért, vagy hibás működésükért. Ez
különösképpen vonatkozik azon
berendezésekre, melyeknek elekt-
romos fogyasztása meghaladja a
10 mA-t.
* A motortérben levő, nagy
áramerősségre méretezett biz-
tosítékok a gépkocsi elektromos
rendszerének kiegészítő védel-
mét látják el. Az ezzel kapcsola-
tos beavatkozásokat csak a
PEUGEOT-márkaszerviz sza-
kembere végezze.
Biztosíték Áramerősség Funkciókszáma
1* 10 A Tolatólámpa - Befecskendezés kettősrelé - O lajhőmérséklet - Olajszint - Hűtőkompresszor.
2* 15 A Üzemanyagszivattyú -Canistermágnesszelepe.
3* 10 A Computer.
4* 10 A Motor és automata sebességváltó computere.
5 10 AFAP computer - Hátsó ablaktörlő relé.
6 15 A Ködfényszórók.
7 20 AFényszórómosó.
8* 20 A Közvetlen befecskendezésű benzinmotor
computere- Tengelykapcsol—-ped‡l.
9* 15 A Bal oldali tompított fényszóró.
10* 15 A Jobb oldali tompított fényszóró.
