Page 3 of 177
17-02-2003
9 -Voorruitontwaseming.
10 - Airbag aan passagierszijde.
11 - Dashboardkastje.
12 - Verstelbaar zijventilatierooster en regeling luchtopbrengst.
13 - Zijruitontwaseming.
14 - Inbouwruimte luidspreker(tweeter).
15 - Multifunctioneel display.
16 - Bediening verwarming/ airconditioning.
17 - Autoradio.
18 - Versnellingshendel.
19 - Asbak v——r.
20 - Uitstroomopening voor
beenruimte achter.
21 - Aansteker. 22 -
Schakelaar stoelverwarming. Muntenvak.Uitschakelen airbag aan passagierszijde.
23 - Handrem.
24 - Bekerhouder.
25 - Asbak achter.
26 - Stuur-/contactslot.
27 - Stuurkolomverstelling.
28 - Zekeringenkastje.
29 - Schakelaar elektronisch
stabiliteitsprogramma(ASR/ESP).
30 - Koplampverstelling.
31 - Bediening snelheidsregelaar.
UW 406 IN EEN OOGOPSLAG
3
1 - Schakelaars elektrisch bediende spiegels. Schakelaars elektrisch bediende ruiten. Blokkeerschakelaar elektrisch bediende ruiten
achter.
2 - Schakelaar verlichting enrichtingaanwijzers. Inschakelen/uitschakelen automatische ontsteking vande lichten.
3 - Airbag bestuurder. Claxon.
4 - Instrumentenpaneel.
5 - Radiobediening op het stuurwiel.
6 - Schakelaar ruitenwissers/sproeiers.
Bediening boordcomputer.
7 - Schakelaar alarmknipperlichten.
8 - Middelste verstelbare ventilatieroosters en regeling luchtopbrengst.
Page 9 of 177
VEILIGHEIDSGORDELS Hoogteverstelling van de veiligheidsgordels voor
Knijp de knoppen 1in en ver-
schuif deze.
Veiligheidsgordels omdoen
Trek aan de gordel en steek de gesp in de gordelsluiting. UW 406 IN EEN OOGOPSLAG
7STUURWIELVERSTELLING
Trek aan de hendel Aom het
stuurwiel te ontgrendelen. Stel de hoogte en de diepte van het stuurwiel in en ver-grendel het stuurwiel door dehendel Agoed vast te druk-
ken. ELEKTRISCH VERSTELBARE BUITENSPIEGELS Draai de knop 6naar rechts of
naar links om de desbetreffende spiegel te selecteren. Duw de knop in de 4 richtingen om de spiegel te verstellen. Elektrisch inklapbare buitenspiegels
Draai, als het contact aan is, de knop 6in de stand A.
144123142
17-02-2003
Page 15 of 177
17-02-2003
DE PEUGEOT ONDERHOUDSCONTROLES Uw auto heeft lange onderhoudsintervallen.
¥ Voor modellen met benzinemotor: elke 30.000 km of elke twee jaar.
¥ Voor modellen met direct ingespoten dieselmotor: elke 20.000 km of elke twee jaar. Door de lange intervallen tussen de onderhoudscontroles is het noodzakelijk het motoroliepeil regelmatig te con- troleren: het is normaal dat er tussen twee verversingen motorolie bijgevuld moet worden. Daarom nodigt PEUGEOT u uit voor een tussentijdse controle tussen twee onderhoudscontroles. Deze tussentijd-
se controle wordt niet aangegeven door de onderhoudsintervalindicator. De controle moet elke 15 000 km plaats-vinden voor benzinemotoren en elke 10 000 km voor dieselmotoren met directe inspuiting.
Een PEUGEOT-monteur voert een kortdurende controle uit en vult, indien nodig, vloeistoffen bij (olie, koelvloeistof,ruitensproeiervloeistof tot 2 liter). Een te laag oliepeil kan ernstige schade aan de motor veroorzaken: controleer daarom het motoroliepeil tenminste elke 3000 of 5000 km, afhankelijk van de gebruiksomstandigheden.
Deze lange onderhoudsintervallen zijn mogelijk geworden door de ontwikkeling van onze autoÕs en van de smeermiddelen:
DAAROM IS HET VERPLICHT UITSLUITEND DOOR DE FABRIKANT GOEDGEKEURDE EN AANBEVOLEN SMEER-
MIDDELEN TE GEBRUIKEN.
ONDERHOUD VAN UW 406
18
Page 20 of 177
17-02-2003
VERSCHILLENDE TYPEN ONDERHOUDSCONTROLES Elke auto heeft zijn eigen onderhoudsinterval, die door de constructeur is vastgesteld op basis van de technische eigenschappen.
Deze bestaat uit 2 verschillende onderhoudscontroles (A en C), tussentijdse controles en enkele aanvullende werkzaamhe-
den ; deze zijn speciaal op uw auto, de kilometerstand en de leeftijd ervan afgestemd. Onderhoudscontrole type B geldt voor oudere auto's.Uw dealer geeft bij de garantiecontrole en daarna bij elke onderhoudscontrole het type en de werkzaamheden van de volgende onderhoudscontrole aan.
ONDERHOUD VAN UW 406
20
Niveau vloeistof automatische transmissie elke 60 000 km.
Vervangen van
remvloeistofelke 60 000 km of elke 2 jaar.
Hiervoor dient olie op synthetische basis gebruikt te worden ; er mag ook brandstofbe-
sparende of synthetische olie gebruikt worden.
Let op : brandstofbesparende olie mag niet worden gebruikt voor de 2,2 liter 16V motor. Tussentijdse controle tussen twee onderhoudsbeurten.
ONDERHOUDSINTERVAL VAN UW 406 BENZINE
Benzinemotor (behalve V6 injectie 24V) : onderhoudscontrole elke 30 000 km of elke 2 jaar
Garantiecontrole bij
10 000 km of na 6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
* Wat het eerst wordt bereikt. 120 000 150 000 180 000 210 000 240 000
KILOMETERSTAND 30 000 60 000 90 000
Page 22 of 177
17-02-2003
ONDERHOUD VAN UW 406
22
Vloeistofniveau
automatische transmissie elke 60 000 km.
Vervangen van remvloeistofelke 60 000 km of elke 2 jaar.
Hiervoor dient olie op synthetische basis gebruikt te worden ; er mag ook brandstof-
besparende of synthetische olie gebruikt worden. Let op: Voor de 2,2 liter HDI-motor mag alleen 5W 40 olie gebruikt worden. Tussentijdse controle tussen twee onderhoudsbeurten.
ONDERHOUDSINTERVAL VAN UW 406 HDI TURBODIESEL
Onderhoudscontrole elke 20 000 km of elke 2 jaar
Garantiecontrole bij
10 000 km of na 6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
+onderhoud roetfilter
(Behalve 2,0 liter HDI 90 pk)
* Wat het eerst wordt bereikt. KILOMETERSTAND 20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000
Page 23 of 177
17-02-2003
UITVOERING BENZINE/LPG171
Vervangen van de
distributieriem: raadpleeg uw PEUGEOT-servicepunt.
Vervangen van het filter van de elektroklep LPG elke 60 000 km of elke 2 jaar.
Vervangen van de remvloeistof elke 2 jaar of elke 60 000 km.
Deze termijnen gelden wanneer olie op synthetische basis gebruikt wordt ; er mag
ook brandstofbesparende of synthetische olie gebruikt worden. Tussentijdse controle tus- sen twee onderhouds-beurten.
KM-STAND 15 000/135 000 30 000/150 000 45 000/165 000 60 000/180 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
ONDERHOUDSINTERVAL VAN UW 406 BENZINE / LPG
Onderhoudscontrole elke 30 000 km of elke 2 jaar + controle LPG-installatie elke 15 000 km of elk jaar.
Garantiecontrole bij
10 000 km of 6 maanden*.Deze is noodzakelijk omaanspraak op de garantiete kunnen maken. + LPG-installatie controleren+ Vervangen filter elektroklep LPG
+ LPG-installatie controleren
Vervangen filter elektroklep LPG
* Wat het eerst wordt bereikt.
+ LPG-installatie controleren
+ LPG-installatie controleren
+ LPG-installatie controleren
+ LPG-installatie controleren + LPG-installatie controleren
+ LPG-installatie controleren
Page 25 of 177
17-02-2003

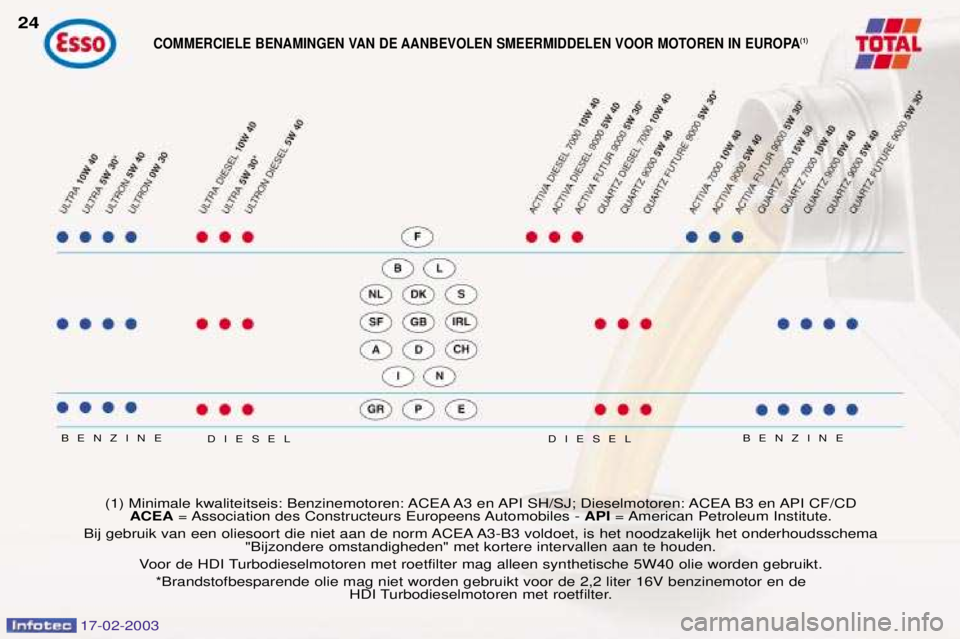

COMMERCIELE BENAMINGEN VAN DE AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA(1)
BENZINE
BENZINE
24
(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ; Dieselmotoren: ACEA B3 en API CF/CD ACEA = Association des Constructeurs Europeens Automobiles - API= American Petroleum Institute.
Bij gebruik van een oliesoort die niet aan de norm ACEA A3-B3 voldoet, is het noodzakelijk het onderhoudsschema "Bijzondere omstandigheden" met kortere intervallen aan te houden.
Voor de HDI Turbodieselmotoren met roetfilter mag alleen synthetische 5W40 olie worden gebruikt. *Brandstofbesparende olie mag niet worden gebruikt voor de 2,2 liter 16V benzinemotor en de HDI Turbodieselmotoren met roetfilter.
DIESEL
DIESEL
Page 27 of 177
17-02-2003
INSTRUMENTENPANEEL BENZINE/DIESEL1 - Brandstofvuldop.
2 - Geopend portier.
3 - Dimlicht.
4 - Grootlicht.
5 - Toerenteller.
6 - Richtingaanwijzer links.
7 - Verplicht stoppen (STOP).
8 - Onderhoudsintervalindicator, olieniveaumeter en
kilometerteller. 9 -
Richtingaanwijzer rechts.
10 - Snelheidsmeter.
11 - Storing roetfiltersysteem (dieselmotor).
12 - Mistlampen voor.
13 - Mistachterlicht.
14 - Elektronisch StabiliteitsProgramma ASR/ESP(uitsluitend modellen metbenzinemotor).
15 - Te laag koelvloeistofniveau.
UW 406 IN DETAIL 127
16 -
Koelvloeistoftemperatuurmeter.
17 - Nulstelling dagteller.
18 - Handrem en te laag remvloeistofniveau.
19 - Veiligheidsgordels.
20 - Airbags.
21 - ABS.
22 - Zelfdiagnose motor*.
23 - Laden van de accu.
24 - Voorgloeien dieselmotor.
25 - Airbag aan passagierszijdeuitgeschakeld.
26 - Water in brandstoffilter.
27 - Voorremblokslijtage.
28 - Te lage motoroliedruk.
29 - Elektronische startblokkering.
30 - Dimmer dashboardverlichting.
31 - Brandstofmeter.
32 - Brandstofreserve.
* Volgens motoruitvoering.
Page 28 of 177
17-02-2003
1 -Brandstofvuldop.
2 - Geopend portier.
3 - Dimlicht.
4 - Grootlicht.
5 - Toerenteller.
6 - Richtingaanwijzer links.
7 - Verplicht stoppen (STOP).
8 - Brandstofreserve.
9 - Brandstofmeter.
10 - Onderhoudsintervalindicator, olieniveaumeter en
kilometerteller. 11 -
Richtingaanwijzer rechts.
12 - Snelheidsmeter.
13 - Storing roetfiltersysteem (dieselmotor).
14 - Mistlampen voor.
15 - Mistachterlicht.
16 - Elektronisch StabiliteitsProgramma ASR/ESP(uitsluitend modellen metbenzinemotor).
17 - Te laag koelvloeistofniveau. 18 -
Koelvloeistoftemperatuurmeter.
19 - Nulstelling dagteller.
20 - Handrem en te laag remvloeistofniveau.
21 - Veiligheidsgordels.
22 - Airbags.
23 - ABS.
24 - Zelfdiagnose motor*.
25 - Laden van de accu.
26 - Voorgloeien dieselmotor.
27 - Airbag passagierszijde uitgeschakeld.
28 - Water in brandstoffilter (dieselmotor).
29 - Voorremblokslijtage.
30 - Te lage motoroliedruk.
31 - Elektronische startblokkering.
32 - Dimmer dashboardverlichting.
33 - Temperatuurmeter motorolie.
* Volgens motoruitvoering.
UW 406 IN DETAIL
128
INSTRUMENTENPANEEL BENZINE/DIESEL
Page 29 of 177
17-02-2003
UW 406 IN DETAIL129
1 -
Brandstofvuldop.
2 - Geopend portier.
3 - Dimlicht.
4 - Grootlicht.
5 - Toerenteller.
6 - Richtingaanwijzer links.
7 - Verplicht stoppen (STOP).
8 - Brandstofreserve.
9 - Brandstofmeter. 10 -
Onderhoudsintervalindicator, olieniveaumeter en
kilometerteller.
11 - Richtingaanwijzer rechts.
12 - Snelheidsmeter.
13 - Storing roetfiltersysteem(dieselmotor).
14 - Mistlampen voor.
15 - Mistachterlicht.
16 - Elektronisch StabiliteitsProgramma ASR/ESP(uitsluitend modellen metbenzinemotor). 17 -
Te laag koelvloeistofniveau.
18 - Koelvloeistoftemperatuurmeter.
19 - Nulstelling dagteller.
20 - Handrem en te laag remvloeistofniveau.
21 - Veiligheidsgordels.
22 - Airbags.
23 - ABS.
24 - Zelfdiagnose motor*.
25 - Laden van de accu.
26 - Voorgloeien diesel.
27 - Airbag aan passagierszijde uitgeschakeld.
28 - Water in brandstoffilter.
29 - Voorremblokslijtage.
30 - Te lage motoroliedruk.
31 - Schakelprogramma's.
32 - Schakelstandindicatie.
33 - Elektronische startblokkering.
34 - Dimmer dashboardverlichting.
35 - Temperatuurmeter motorolie.
* Volgens motoruitvoering.
INSTRUMENTENPANEEL AUTOMATISCHE TRANSMISSIE
