Peugeot 406 2003 Kullanım Kılavuzu (in Turkish)

17-02-2003

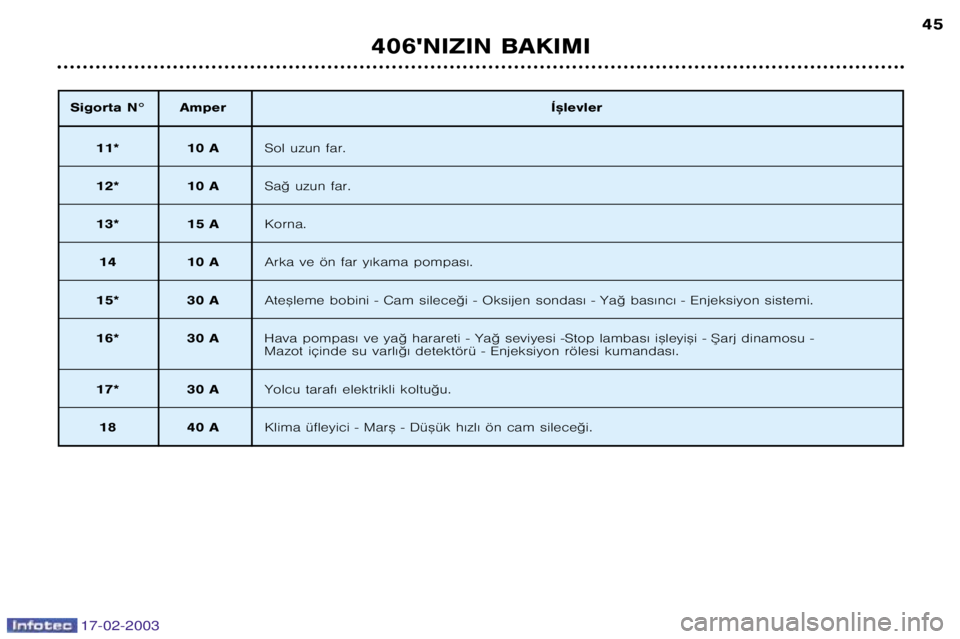

Sigorta N° AmperÍ™levler
11* 10 ASol uzun far.
12* 10 ASa© uzun far.
13* 15 AKorna.
14 10 AArka ve ön far y€kama pompas€.
15* 30 A Ate™leme bobini Cam silece©i Oksijen sondas€ Ya© bas€nc€ Enjeksiyon sistemi.
16* 30 A Hava pompas€ ve ya© harareti Ya© seviyesi Stop lambas€ i™leyi™i ®arj dinamosu
Mazot içinde su varl€©€ detektörü Enjeksiyon rölesi kumandas€.
17* 30 A Yolcu taraf€ elektrikli koltu©u.
18 40 A Klima üfleyici Mar™ Dü™ük h€zl€ ön cam silece©i.
406'NIZIN BAKIMI 45

17-02-2003
BENZ¬N/LPG ǬFT YAKITLI VERS¬YON169

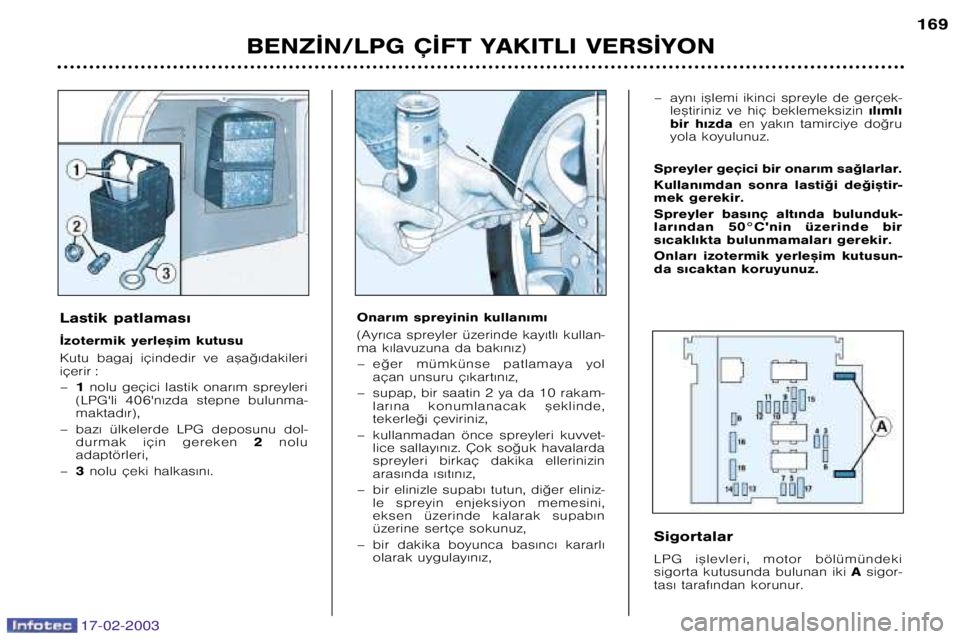

Lastik patlamas€
¬zotermik yerle™im kutusu
Kutu bagaj içindedir ve a™a©€dakileri
içerir : – 1nolu geçici lastik onar€m spreyleri
(LPG'li 406'n€zda stepne bulunma maktad€r),
– baz€ ülkelerde LPG deposunu dol durmak için gereken 2nolu
adaptörleri,
– 3nolu çeki halkas€n€.
Sigortalar
LPG i™levleri, motor bölümündeki
sigorta kutusunda bulunan iki Asigor
tas€ taraf€ndan korunur.
Onar€m spreyinin kullan€m€
(Ayr€ca spreyler üzerinde kay€tl€ kullan
ma k€lavuzuna da bak€n€z)
– e©er mümkünse patlamaya yol
açan unsuru ç€kart€n€z,
– supap, bir saatin 2 ya da 10 rakam lar€na konumlanacak ™eklinde,
tekerle©i çeviriniz,
– kullanmadan önce spreyleri kuvvet lice sallay€n€z. Çok so©uk havalarda
spreyleri birkaç dakika ellerinizin
aras€nda €s€t€n€z,
– bir elinizle supab€ tutun, di©er eliniz le spreyin enjeksiyon memesini,
eksen üzerinde kalarak supab€n
üzerine sertçe sokunuz,
– bir dakika boyunca bas€nc€ kararl€ olarak uygulay€n€z, – ayn€ i™lemi ikinci spreyle de gerçek
le™tiriniz ve hiç beklemeksizin €l€ml€
bir h€zda en yak€n tamirciye do©ru
yola koyulunuz.
Spreyler geçici bir onar€m sa©larlar.
Kullan€mdan sonra lasti©i de©i™tir
mek gerekir.
Spreyler bas€nç alt€nda bulunduk
lar€ndan 50°C'nin üzerinde bir
s€cakl€kta bulunmamalar€ gerekir.
Onlar€ izotermik yerle™im kutusun
da s€caktan koruyunuz.

17-02-2003

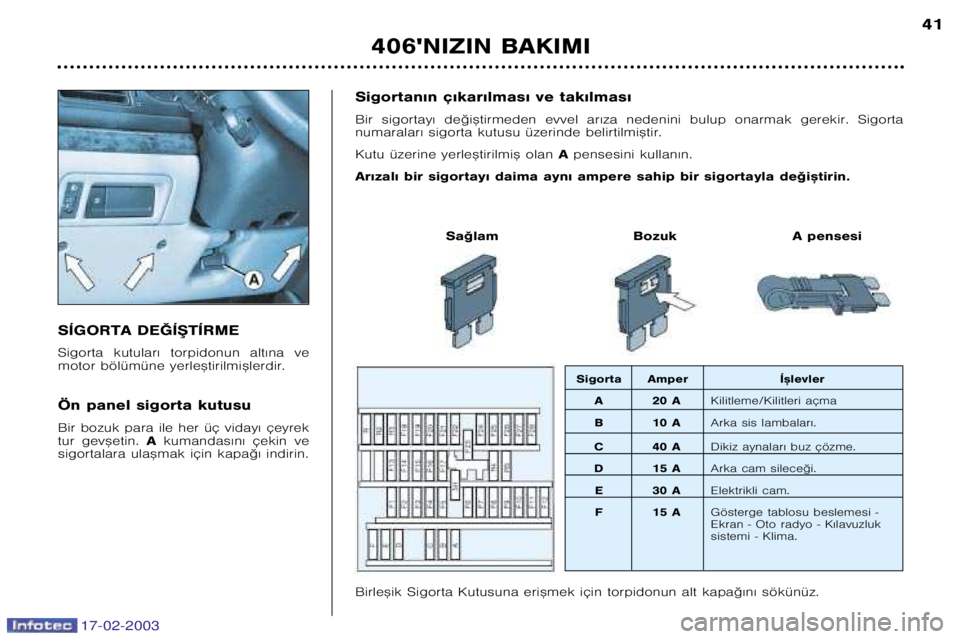

SÍGORTA DE†Í®TÍRME
Sigorta kutular€ torpidonun alt€na ve
motor bölümüne yerle™tirilmi™lerdir.
Ön panel sigorta kutusu
Bir bozuk para ile her üç viday€ çeyrek
tur gev™etin. Akumandas€n€ çekin ve
sigortalara ula™mak için kapa©€ indirin. Sigortan€n ç€kar€lmas€ ve tak€lmas€
Bir sigortay€ de©i™tirmeden evvel ar€za nedenini bulup onarmak gerekir. Sigorta
numaralar€ sigorta kutusu üzerinde belirtilmi™tir.
Kutu üzerine yerle™tirilmi™ olan
Apensesini kullan€n.
Ar€zal€ bir sigortay€ daima ayn€ ampere sahip bir sigortayla de©i™tirin.
Sa©lam Bozuk A pensesi
Birle™ik Sigorta Kutusuna eri™mek için torpidonun alt kapa©€n€ sökünüz.
Sigorta Amper Í™levler A 20 A Kilitleme/Kilitleri açma
B 10 A Arka sis lambalar€.
C 40 A Dikiz aynalar€ buz çözme.
D 15 A Arka cam silece©i.
E 30 A Elektrikli cam.
F 15 A Gösterge tablosu beslemesi
Ekran Oto radyo K€lavuzluk
sistemi Klima.
406'NIZIN BAKIMI 41

17-02-2003

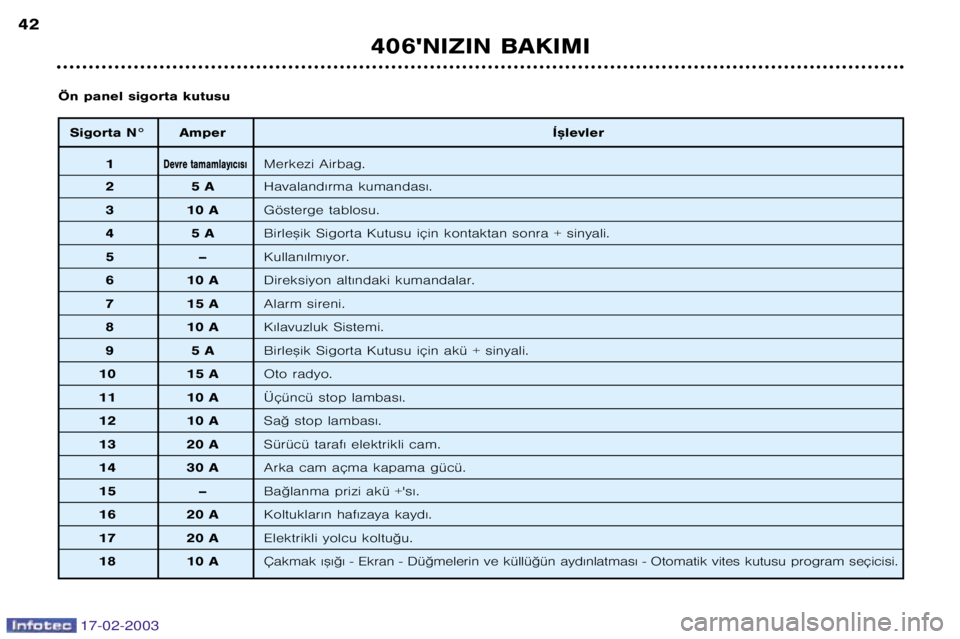

Sigorta N° AmperÍ™levler
1Devre tamamlay€c€s€Merkezi Airbag.
25 A Havaland€rma kumandas€.
31 0 A Gösterge tablosu.
45 A Birle™ik Sigorta Kutusu için kontaktan sonra + sinyali.
5– Kullan€lm€yor.
610 A Direksiyon alt€ndaki kumandalar.
71 5 A Alarm sireni.
81 0 A K€lavuzluk Sistemi.
95 A Birle™ik Sigorta Kutusu için akü + sinyali.
10 15 A Oto radyo.
11 10 AÜçüncü stop lambas€.
12 10 ASa© stop lambas€.
13 20 ASürücü taraf€ elektrikli cam.
14 30 AArka cam açma kapama gücü.
15 –Ba©lanma prizi akü +'s€.
16 20 AKoltuklar€n haf€zaya kayd€.
17 20 AElektrikli yolcu koltu©u.
18 10 A Çakmak €™€©€ Ekran Dü©melerin ve küllü©ün ayd€nlatmas€ Otomatik vites kutusu program seçicisi.
Ön panel sigorta kutusu
406'NIZIN BAKIMI
42

17-02-2003

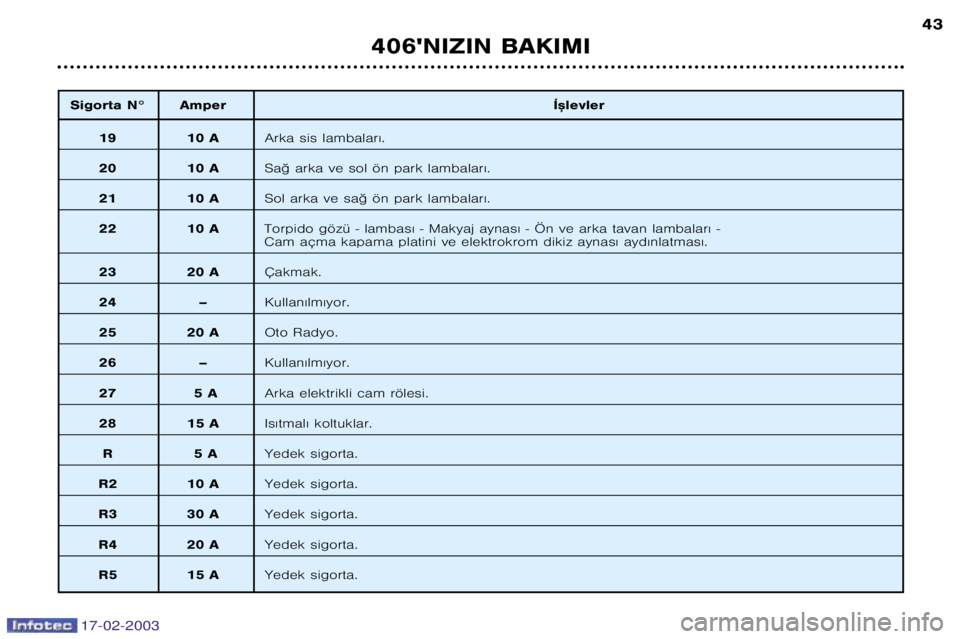

Sigorta N° AmperÍ™levler
19 10 AArka sis lambalar€.
20 10 ASa© arka ve sol ön park lambalar€.
21 10 ASol arka ve sa© ön park lambalar€.
22 10 A Torpido gözü lambas€ Makyaj aynas€ Ön ve arka tavan lambalar€
Cam açma kapama platini ve elektrokrom dikiz aynas€ ayd€nlatmas€.
23 20 A Çakmak.
24 –Kullan€lm€yor.
25 20 AOto Radyo.
26 –Kullan€lm€yor.
27 5 AArka elektrikli cam rölesi.
28 15 AIs€tmal€ koltuklar.
R5 A Yedek sigorta.
R2 10 A Yedek sigorta.
R3 30 AYedek sigorta.
R4 20 AYedek sigorta.
R5 15 A Yedek sigorta.
406'NIZIN BAKIMI 43

17-02-2003
AKÜ
Aküyü ™arj aletiyle ™arj etmek için :
akü ba™lar€n€ sökün.
™arj aleti üreticisi taraf€ndan verilen kullanma talimatlar€na uyun.
(–) kutuptan ba™layarak akü ba™lar€n€ ba©lay€n.
kutuplar€n ve kablo uçlar€n€n temizli©ini kontrol edin. E©er sülfatla kapl€ysalar(beyaz€ms€ veya ye™ilimsi tabaka) sökün ve temizleyin.
Ba™ka bir aküden çal€™t€rmak için :
k€rm€z€ kabloyu her iki akünün (+) uçlar€na tak€n,
ye™il veya siyah kablonun bir ucunu ilave akünün (–) ucuna ba©lay€n,
ye™il veya siyah kablonun di©er ucunu ar€zal€ arac€n, aküden mümkün oldu©unca uzak bir ™ase noktas€na tak€n.
Mar™a bas€n, b€rak€n motor çal€™s€n.
Rölanti durumuna geçmeyi bekleyin ve kablolar€ sökün.

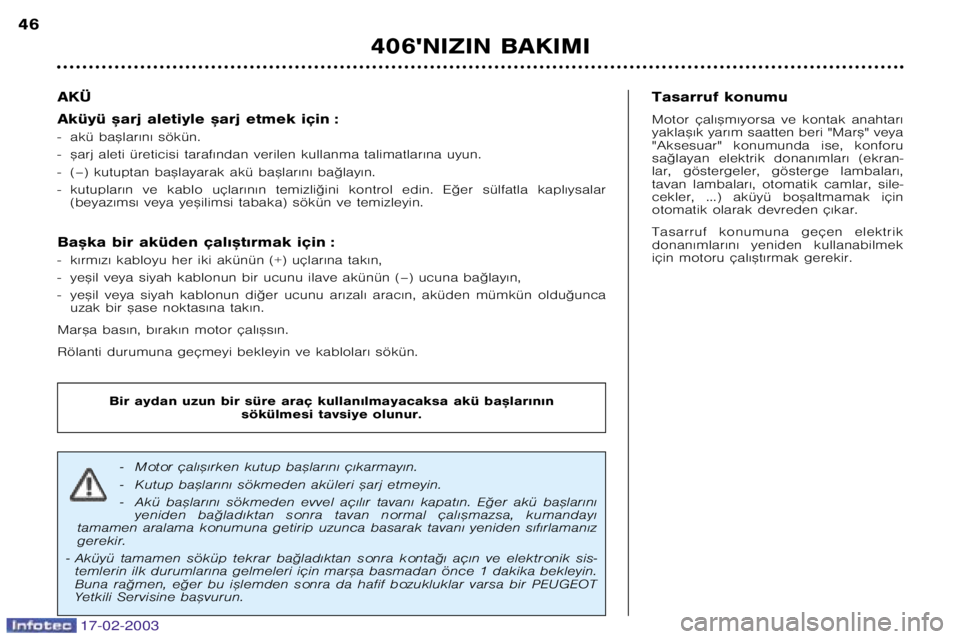

Motor çal€™€rken kutup ba™lar€n€ ç€karmay€n.
Kutup ba™lar€n€ sökmeden aküleri ™arj etmeyin.
Akü ba™lar€n€ sökmeden evvel aç€l€r tavan€ kapat€n. E©er akü ba™lar€n€ yeniden ba©lad€ktan sonra tavan normal çal€™mazsa, kumanday€
tamamen aralama konumuna getirip uzunca basarak tavan€ yeniden s€f€rlaman€z gerekir.
Aküyü tamamen söküp tekrar ba©lad€ktan sonra konta©€ aç€n ve elektronik sis temlerin ilk durumlar€na gelmeleri için mar™a basmadan önce 1 dakika bekleyin.
Buna ra©men, e©er bu i™lemden sonra da hafif bozukluklar varsa bir PEUGEOT
Yetkili Servisine ba™vurun.
Bir aydan uzun bir süre araç kullan€lmayacaksa akü ba™lar€n€n sökülmesi tavsiye olunur.
Tasarruf konumu
Motor çal€™m€yorsa ve kontak anahtar€
yakla™€k yar€m saatten beri "Mar™" veya
"Aksesuar" konumunda ise, konforu
sa©layan elektrik donan€mlar€ (ekran
lar, göstergeler, gösterge lambalar€,
tavan lambalar€, otomatik camlar, sile
cekler, ...) aküyü bo™altmamak için
otomatik olarak devreden ç€kar.
Tasarruf konumuna geçen elektrik
donan€mlar€n€ yeniden kullanabilmek
için motoru çal€™t€rmak gerekir.
406'NIZIN BAKIMI
46

17-02-2003
HOPARLÖR TAKILMASI Ön donan€m :
ön kap€lara 165 mm. çap€nda hoparlörlerin,
torpidoya 55 mm. çap€nda twee ter'lar€n,
4 kap€l€ modelin arka taraf€na özel eliptik hoparlörlerin,
stey™€n modelin arka taraf€na 100 mm. çap€nda hoparlörlerin monte edilebil
melerini sa©lar.
PEUGEOT Yetkili Servisine dan€™€n€z. Konektörlerin ba©lanmas€ A1
: Serbest.
A2 : Kullanmay€n.
A3 : Kullanmay€n.
A4 : Kullanmay€n.
A5 : Serbest.
A6 :(+) Aksesuar.
A7 :(+) Sürekli.
A8 : ®asi. B1
:(+) arka sa© hoparlör.
B2 :(–) arka sa© hoparlör.
B3 :(+) ön sa© hoparlör ve tweeter.
B4 :(–) ön sa© hoparlör ve tweeter.
B5 :(+) ön sol hoparlör ve tweeter.
B6 :(–) ön sol hoparlör ve tweeter.
B7 :(+) arka sol hoparlör.
B8 :(–) arka sol hoparlör.
406'NIZIN BAKIMI 47
OTO RADYO TAKILMASI
Arac€n€zda oto radyo için bir ön
donan€m vard€r :
tavan anteni,
koaksiyel anten kablosu,
temel parazit giderme,
ön hoparlör beslemesi,
arka hoparlör ve tweeter beslemesi,
8 yollu 2 konektör.

17-02-2003
Otomatik vites kutusunun özellikleri
Dört tekerlek yerde arac€ çekerken
a™a©€daki kurallara mutlaka uyman€z
gerekmektedir :
vites kolu Nkonumunda olmal€d€r.
arac€ çekerken, çeken arac€n h€z€ 50 kilometre ile s€n€rland€r€lan bir
mesafe için 50km/sa. geçmemelidir.
vites kutusuna ya© ilave etmeyiniz.
406'NIZIN BAKIMI
48

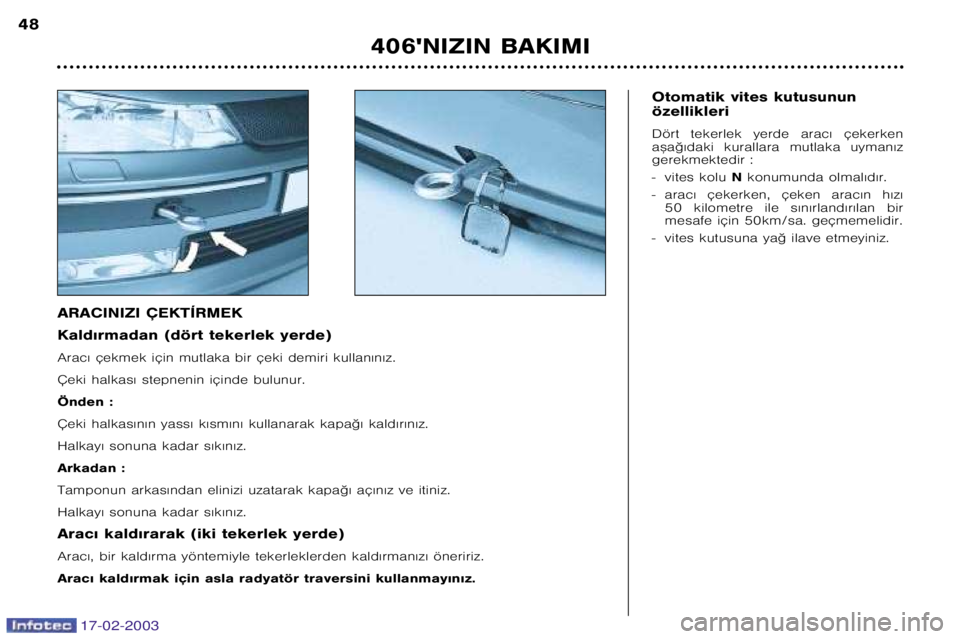

ARACINIZI ÇEKTÍRMEK
Kald€rmadan (dört tekerlek yerde)
Arac€ çekmek için mutlaka bir çeki demiri kullan€n€z.
Çeki halkas€ stepnenin içinde bulunur.
Önden :
Çeki halkas€n€n yass€ k€sm€n€ kullanarak kapa©€ kald€r€n€z.
Halkay€ sonuna kadar s€k€n€z.
Arkadan :
Tamponun arkas€ndan elinizi uzatarak kapa©€ aç€n€z ve itiniz.
Halkay€ sonuna kadar s€k€n€z.
Arac€ kald€rarak (iki tekerlek yerde)
Arac€, bir kald€rma yöntemiyle tekerleklerden kald€rman€z€ öneririz.
Arac€ kald€rmak için asla radyatör traversini kullanmay€n€z.

17-02-2003
RÖMORK KARAVAN VEYA
TEKNE BA†LANMASI...
Sadece, arac€n€z€n tasar€m€ s€ras€nda
test edilip onaylanm€™ olan orijinal PEUGEOT çekme tertibatlar€n€ kullan€n€z.
Tertibat€n arac€n€za montaj€ bir
PEUGEOT Yetkili servisi taraf€ndanyap€lmal€d€r.
Arac€n€z esas itibariyle insanlar€n ve
bagajlar€n ta™€nmas€ amac€yla tasar
lanm€™t€r ancak ayn€ zamanda römork
çekilmesi için de kullan€labilir.
Römorklu sürü™ arac€ daha fazla etkile
re maruz b€rak€r ve sürücünün özel dik
katini gerektirir.
¬rtifa artt€kça havan€n yo©unlu©u azal€r
ve dolay€s€yla motor performans€
dü™er. Her 1000 metre irtifa için azami
yük a©€rl€©€n€ % 10 azalt€n€z.
Sürü™le ilgili tavsiyeler
Yük da©€l€m€ :Römork içindeki yükü,
en a©€r e™yalar dingile mümkün
oldu©unca yak€n olacak ™ekilde ve ok
üzerindeki a©€rl€©€n izin verilen azami
a©€rl€©€ geçmeden bu a©€rl€©a yak€n
olaca©€ ™ekilde da©€t€n€z. So©utma :
Rampada römork çekilme
si so©utma s€v€s€n€n s€cakl€©€n€ artt€r€r.
Fan elektrikle çal€™t€©€ndan kapasitesi
motor devrine ba©l€ de©ildir.
Aksine, motor devrini dü™ürmek için
yüksek bir vitesi kullan€n€z ve h€z€azalt€n€z.
Çekilebilen azami yük uzun rampalar
da e©ime ve d€™ s€cakl€©a ba©l€d€r.
Direk enjeksiyonlu benzinli motorlarla
donat€lm€™ araçlarda, römork çektikten
ya da yüksek süratle uzun süre seyret
tikten sonra; fan motoru 6 dakika
boyunca çal€™abilir. Her durumda so©utma s€v€s€ s€cakl€©€na
dikkat ediniz.
Gösterge uyar€ lambas€n€n yanmas€
durumunda arac€ mümkün oldu©u
kadar çabuk durdurunuz ve motoru
stop ediniz. Lastikler :
Tavsiye olunan lastik havas€
bas€nçlar€n€ gözeterek çekici araç ve
römork lastiklerinin havalar€n€ kontrolediniz.
Frenler : Römork çekilmesi fren mesa
fesini artt€r€r.
Ayd€nlatma : Römorkun €™€klar€n€ kon
trol ediniz.
Yan rüzgar : Rüzgara kar™€ olan has
sasiyetin artt€©€n€ göz önünde bulundu runuz.
406'NIZIN BAKIMI 49

17-02-2003
TAVAN ÇUBUKLARININ MONTAJI
Stey™€n üzerine yatay tavan çubu©u
monte etmek için öngörülen konumlarauyunuz.
Bu konumlar, her tavan çubu©u üzeri
ne i™aretlenerek somutla™t€r€lm€™t€r.PEUGEOT taraf€ndan onaylanm€™ akse
suarlar€ kullan€n€z ve üreticinin montaj
talimatlar€na uyunuz.Paspas€n sökülmesi
Sürücü taraf€ paspas€n€n sökülmesi
esnas€nda, koltu©u olabildi©ince geriye
itip ba©lant€lar€ ç€kar€n€z.
Yeniden takarken, paspas€ yerine oturt
tuktan sonra ba©lant€lar€, çeyrek tur
döndürerek tutturunuz.
406'NIZIN BAKIMI
50
Portbagajda izin verilen azami yük
4 kap€ : 75 kg
stey™€n : 100 kg
