1010INFORMACIÓN PRÁCTICA

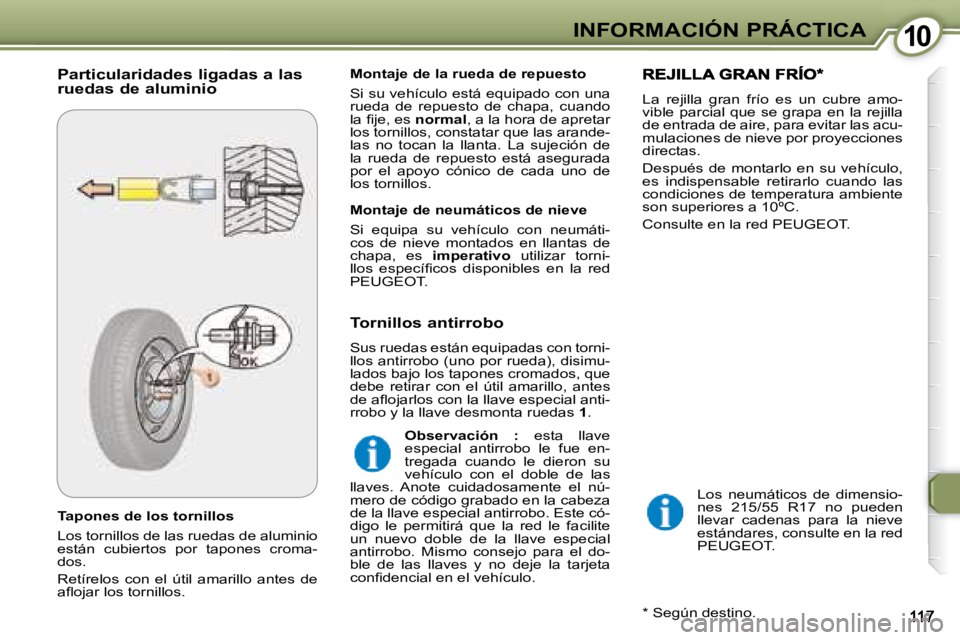

Tapones de los tornillos
Los tornillos de las ruedas de aluminio
están cubiertos por tapones croma-
dos.
Retírelos con el útil amarillo antes de
a fl o j a r l o s t o r n i l l o s . Montaje de la rueda de repuesto
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
l a fi j e , e s
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
La rejilla gran frío es un cubre amo-
vible parcial que se grapa en la rejilla
de entrada de aire, para evitar las acu-
mulaciones de nieve por proyecciones
directas.
Después de montarlo en su vehículo,
es indispensable retirarlo cuando las
condiciones de temperatura ambiente
son superiores a 10ºC.
Consulte en la red PEUGEOT.
Los neumáticos de dimensio-
nes 215/55 R17 no pueden
llevar cadenas para la nieve
estándares, consulte en la red
PEUGEOT .
* Según destino.
Particularidades ligadas a las
ruedas de aluminio
Tornillos antirrobo
Sus ruedas están equipadas con torni-
llos antirrobo (uno por rueda), disimu-
lados bajo los tapones cromados, que
debe retirar con el útil amarillo, antes
d e a fl o j a r l o s c o n l a l l a v e e s p e c i a l a n t i -
rrobo y la llave desmonta ruedas 1 .
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es
imperativo utilizar torni-
l l o s e s p e c í fi c o s d i s p o n i b l e s e n l a r e d
PEUGEOT .
Observación : esta llave
especial antirrobo le fue en-
tregada cuando le dieron su
vehículo con el doble de las
llaves. Anote cuidadosamente el nú-
mero de código grabado en la cabeza
de la llave especial antirrobo. Este có-
digo le permitirá que la red le facilite
un nuevo doble de la llave especial
antirrobo. Mismo consejo para el do-
ble de las llaves y no deje la tarjeta
c o n fi d e n c i a l e n e l v e h í c u l o .
Page 132 of 204
1010INFORMACIÓN PRÁCTICA
118

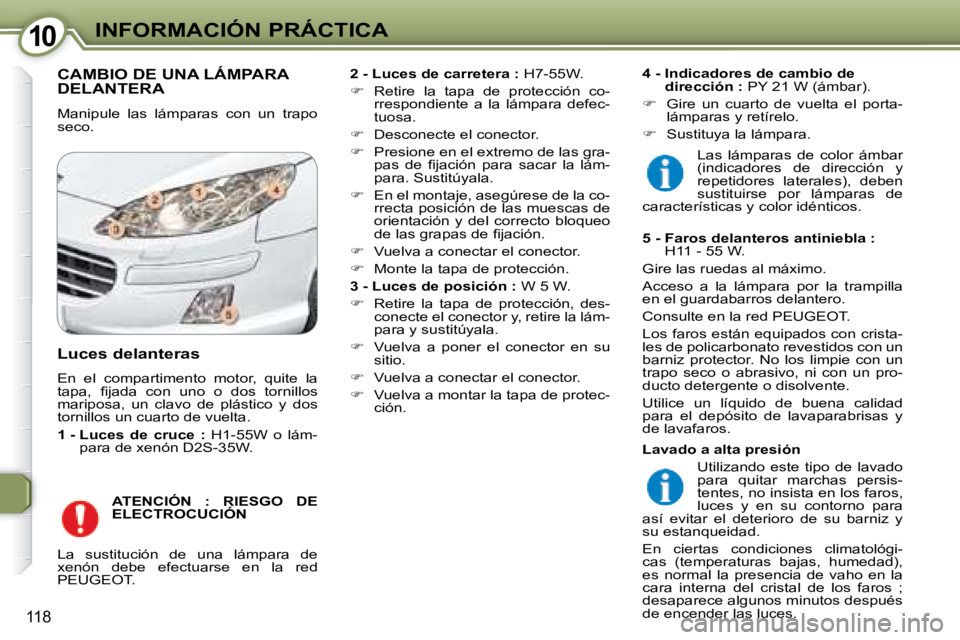

CAMBIO DE UNA LÁMPARA DELANTERA
Manipule las lámparas con un trapo
seco.
2 - Luces de carretera : H7-55W.
Retire la tapa de protección co-
rrespondiente a la lámpara defec-
tuosa.
Desconecte el conector.
Presione en el extremo de las gra-
p a s d e fi j a c i ó n p a r a s a c a r l a l á m -
para. Sustitúyala.
En el montaje, asegúrese de la co-
rrecta posición de las muescas de
orientación y del correcto bloqueo
d e l a s g r a p a s d e fi j a c i ó n .
Vuelva a conectar el conector.
Monte la tapa de protección.
3 - Luces de posición : W 5 W.
Retire la tapa de protección, des-
conecte el conector y, retire la lám-
para y sustitúyala.
Vuelva a poner el conector en su
sitio.
Vuelva a conectar el conector.
Vuelva a montar la tapa de protec-
ción.
4 - Indicadores de cambio de
dirección : PY 21 W (ámbar).
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
Sustituya la lámpara.
ATENCIÓN : RIESGO DE
ELECTROCUCIÓN
Luces delanteras
En el compartimento motor, quite la
t a p a , fi j a d a c o n u n o o d o s t o r n i l l o s
mariposa, un clavo de plástico y dos
tornillos un cuarto de vuelta.
1 - Luces de cruce : H1-55W o lám-
para de xenón D2S-35W.
La sustitución de una lámpara de
xenón debe efectuarse en la red
PEUGEOT. Las lámparas de color ámbar
(indicadores de dirección y
repetidores laterales), deben
sustituirse por lámparas de
características y color idénticos.
5 - Faros delanteros antiniebla :
H11 - 55 W.
Gire las ruedas al máximo.
Acceso a la lámpara por la trampilla
en el guardabarros delantero.
Consulte en la red PEUGEOT.
Los faros están equipados con crista-
les de policarbonato revestidos con un
barniz protector. No los limpie con un
trapo seco o abrasivo, ni con un pro-
ducto detergente o disolvente.
Utilice un líquido de buena calidad
para el depósito de lavaparabrisas y
de lavafaros.
Lavado a alta presión
Utilizando este tipo de lavado
para quitar marchas persis-
tentes, no insista en los faros,
luces y en su contorno para
así evitar el deterioro de su barniz y
su estanqueidad.
En ciertas condiciones climatológi-
cas (temperaturas bajas, humedad),
es normal la presencia de vaho en la
cara interna del cristal de los faros ;
desaparece algunos minutos después
de encender las luces.
Page 133 of 204
1010INFORMACIÓN PRÁCTICA
119
Repetidores laterales de

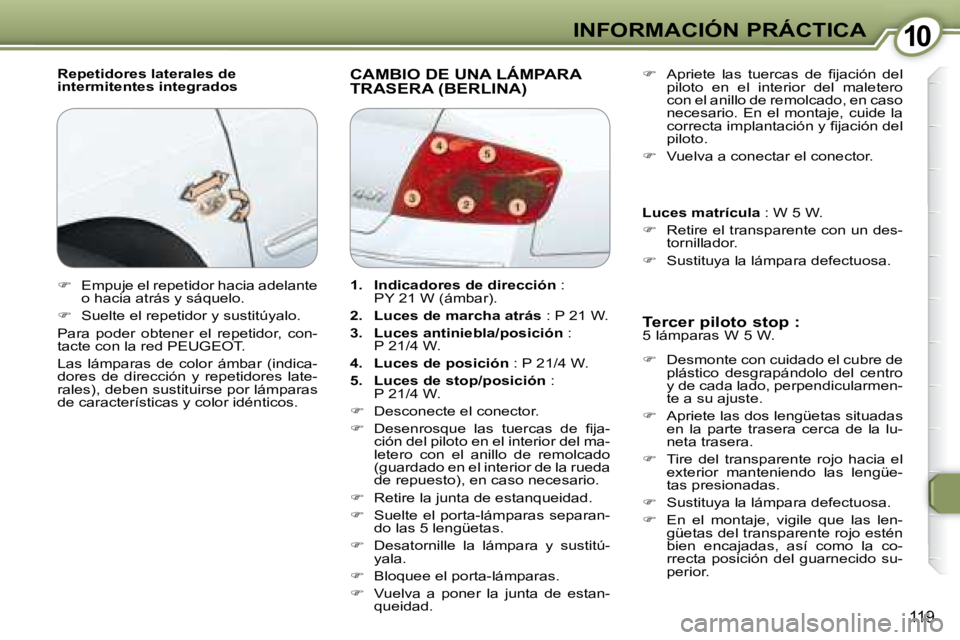

intermitentes integrados CAMBIO DE UNA LÁMPARA TRASERA (BERLINA)
Tercer piloto stop :
5 lámparas W 5 W.
Desmonte con cuidado el cubre de
plástico desgrapándolo del centro
y de cada lado, perpendicularmen-
te a su ajuste.
Apriete las dos lengüetas situadas
en la parte trasera cerca de la lu-
neta trasera.
Tire del transparente rojo hacia el
exterior manteniendo las lengüe-
tas presionadas.
Sustituya la lámpara defectuosa.
En el montaje, vigile que las len-
güetas del transparente rojo estén
bien encajadas, así como la co-
rrecta posición del guarnecido su-
perior.
A p r i e t e l a s t u e r c a s d e fi j a c i ó n d e l
piloto en el interior del maletero
con el anillo de remolcado, en caso
necesario. En el montaje, cuide la
c o r r e c t a i m p l a n t a c i ó n y fi j a c i ó n d e l
piloto.
Vuelva a conectar el conector.
Luces matrícula : W 5 W.
Retire el transparente con un des-
tornillador.
Sustituya la lámpara defectuosa.
Empuje el repetidor hacia adelante
o hacia atrás y sáquelo.
Suelte el repetidor y sustitúyalo.
Para poder obtener el repetidor, con-
tacte con la red PEUGEOT.
Las lámparas de color ámbar (indica-
dores de dirección y repetidores late-
rales), deben sustituirse por lámparas
de características y color idénticos.
1. Indicadores de dirección :
PY 21 W (ámbar).
2. Luces de marcha atrás : P 21 W.
3. Luces antiniebla/posición :
P 21/4 W.
4. Luces de posición : P 21/4 W.
5. Luces de stop/posición :
P 21/4 W.
Desconecte el conector.
D e s e n r o s q u e l a s t u e r c a s d e fi j a -
ción del piloto en el interior del ma-
letero con el anillo de remolcado
(guardado en el interior de la rueda
de repuesto), en caso necesario.
Retire la junta de estanqueidad.
Suelte el porta-lámparas separan-
do las 5 lengüetas.
Desatornille la lámpara y sustitú-
yala.
Bloquee el porta-lámparas.
Vuelva a poner la junta de estan-
queidad.
Page 134 of 204
1010INFORMACIÓN PRÁCTICA
119
Repetidores laterales de
intermitentes integrados CAMBIO DE UNA LÁMPARA TRASERA (BERLINA)
Tercer piloto stop :
5 lámparas W 5 W.
Desmonte con cuidado el cubre de
plástico desgrapándolo del centro
y de cada lado, perpendicularmen-
te a su ajuste.
Apriete las dos lengüetas situadas
en la parte trasera cerca de la lu-
neta trasera.
Tire del transparente rojo hacia el
exterior manteniendo las lengüe-
tas presionadas.
Sustituya la lámpara defectuosa.
En el montaje, vigile que las len-
güetas del transparente rojo estén
bien encajadas, así como la co-
rrecta posición del guarnecido su-
perior.
A p r i e t e l a s t u e r c a s d e fi j a c i ó n d e l
piloto en el interior del maletero
con el anillo de remolcado, en caso
necesario. En el montaje, cuide la
c o r r e c t a i m p l a n t a c i ó n y fi j a c i ó n d e l
piloto.
Vuelva a conectar el conector.
Luces matrícula : W 5 W.
Retire el transparente con un des-
tornillador.
Sustituya la lámpara defectuosa.
Empuje el repetidor hacia adelante
o hacia atrás y sáquelo.
Suelte el repetidor y sustitúyalo.
Para poder obtener el repetidor, con-
tacte con la red PEUGEOT.
Las lámparas de color ámbar (indica-
dores de dirección y repetidores late-
rales), deben sustituirse por lámparas
de características y color idénticos.
1. Indicadores de dirección :
PY 21 W (ámbar).
2. Luces de marcha atrás : P 21 W.
3. Luces antiniebla/posición :
P 21/4 W.
4. Luces de posición : P 21/4 W.
5. Luces de stop/posición :
P 21/4 W.
Desconecte el conector.
D e s e n r o s q u e l a s t u e r c a s d e fi j a -
ción del piloto en el interior del ma-
letero con el anillo de remolcado
(guardado en el interior de la rueda
de repuesto), en caso necesario.
Retire la junta de estanqueidad.
Suelte el porta-lámparas separan-
do las 5 lengüetas.
Desatornille la lámpara y sustitú-
yala.
Bloquee el porta-lámparas.
Vuelva a poner la junta de estan-
queidad.
Page 135 of 204
1010INFORMACIÓN PRÁCTICA
120

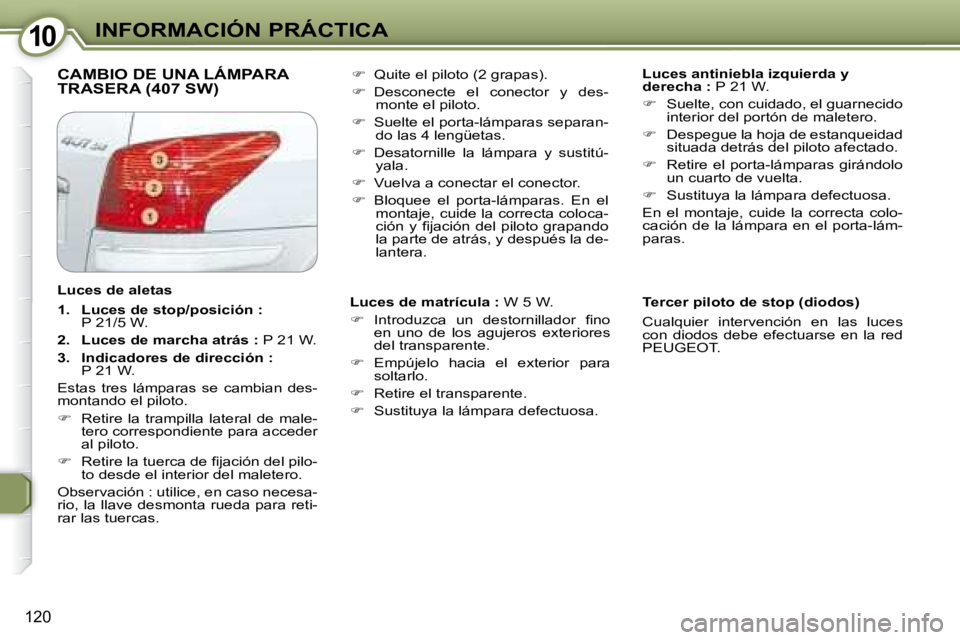

CAMBIO DE UNA LÁMPARA TRASERA (407 SW)
Luces antiniebla izquierda y
derecha : P 21 W.
Suelte, con cuidado, el guarnecido
interior del portón de maletero.
Despegue la hoja de estanqueidad
situada detrás del piloto afectado.
Retire el porta-lámparas girándolo
un cuarto de vuelta.
Sustituya la lámpara defectuosa.
En el montaje, cuide la correcta colo-
cación de la lámpara en el porta-lám-
paras.
Quite el piloto (2 grapas).
Desconecte el conector y des-
monte el piloto.
Suelte el porta-lámparas separan-
do las 4 lengüetas.
Desatornille la lámpara y sustitú-
yala.
Vuelva a conectar el conector.
Bloquee el porta-lámparas. En el
montaje, cuide la correcta coloca-
c i ó n y fi j a c i ó n d e l p i l o t o g r a p a n d o
la parte de atrás, y después la de-
lantera.
Luces de matrícula : W 5 W.
I n t r o d u z c a u n d e s t o r n i l l a d o r fi n o
en uno de los agujeros exteriores
del transparente.
Empújelo hacia el exterior para
soltarlo.
Retire el transparente.
Sustituya la lámpara defectuosa. Tercer piloto de stop (diodos)
Cualquier intervención en las luces
con diodos debe efectuarse en la red
PEUGEOT.
Luces de aletas
1. Luces de stop/posición :
P 21/5 W.
2. Luces de marcha atrás : P 21 W.
3. Indicadores de dirección :
P 21 W.
Estas tres lámparas se cambian des-
montando el piloto.
Retire la trampilla lateral de male-
tero correspondiente para acceder
al piloto.
R e t i r e l a t u e r c a d e fi j a c i ó n d e l p i l o -
to desde el interior del maletero.
Observación : utilice, en caso necesa-
rio, la llave desmonta rueda para reti-
rar las tuercas.
Page 136 of 204
1010INFORMACIÓN PRÁCTICA
121

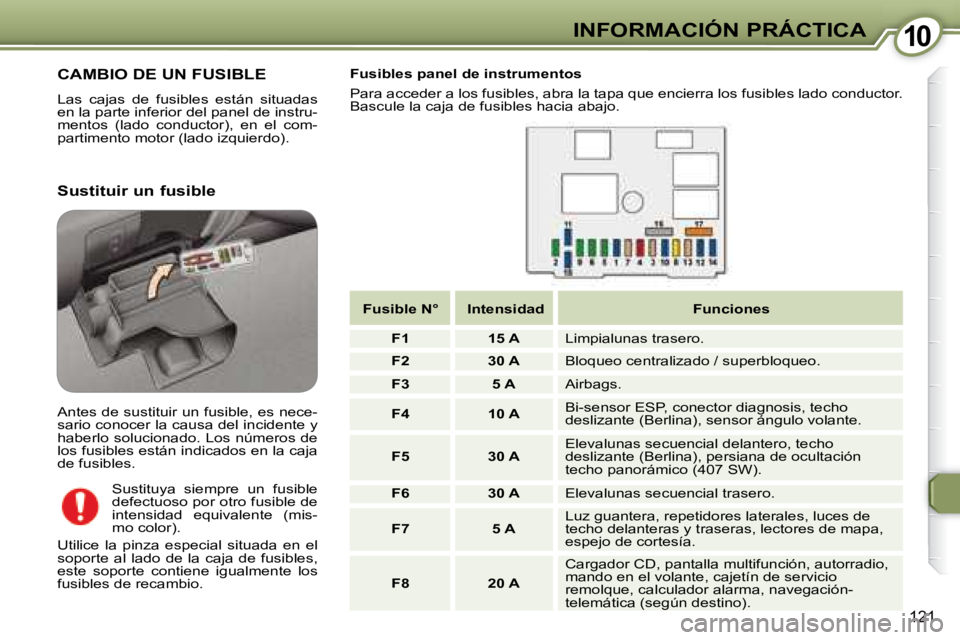

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor), en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N° Intensidad Funciones
F1 15 A Limpialunas trasero.
F2 30 A Bloqueo centralizado / superbloqueo.
F3 5 A Airbags.
F4 10 A Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.
F5 30 A Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).
F6 30 A Elevalunas secuencial trasero.
F7 5 A Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.
F8 20 A Cargador CD, pantalla multifunción, autorradio,
mando en el volante, cajetín de servicio
remolque, calculador alarma, navegación-
telemática (según destino).
Page 137 of 204
1010INFORMACIÓN PRÁCTICA
121
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor), en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N° Intensidad Funciones
F1 15 A Limpialunas trasero.
F2 30 A Bloqueo centralizado / superbloqueo.
F3 5 A Airbags.
F4 10 A Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.
F5 30 A Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).
F6 30 A Elevalunas secuencial trasero.
F7 5 A Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.
F8 20 A Cargador CD, pantalla multifunción, autorradio,
mando en el volante, cajetín de servicio
remolque, calculador alarma, navegación-
telemática (según destino).
Page 138 of 204
1010INFORMACIÓN PRÁCTICA
122

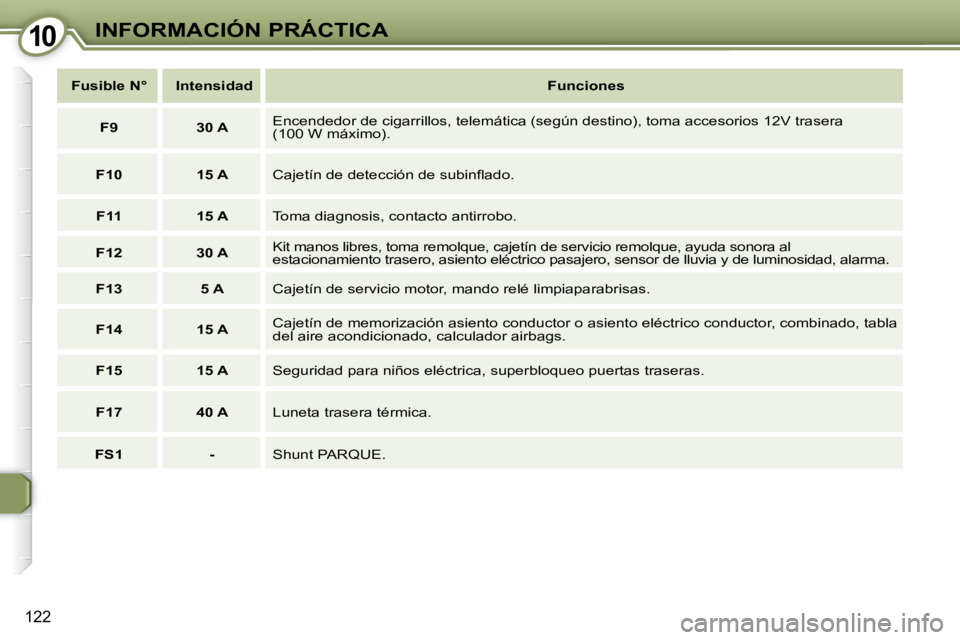

Fusible N° Intensidad
Funciones
F9 30 A Encendedor de cigarrillos, telemática (según destino), toma acceso
rios 12V trasera
(100 W máximo).
F10 15 A C a j e t í n d e d e t e c c i ó n d e s u b i n fl a d o .
F11 15 A Toma diagnosis, contacto antirrobo.
F12 30 A Kit manos libres, toma remolque, cajetín de servic
io remolque, ayuda sonora al
estacionamiento trasero, asiento eléctrico pasajero , sensor de lluvia y de luminosidad, alarma.
F13 5 A Cajetín de servicio motor, mando relé limpiaparabrisas.
F14 15 A Cajetín de memorización asiento conductor o asiento eléctrico
conductor, combinado, tabla
del aire acondicionado, calculador airbags.
F15 15 A Seguridad para niños eléctrica, superbloqueo puertas traseras .
F17 40 A Luneta trasera térmica.
FS1 - Shunt PARQUE.
Page 139 of 204
1010INFORMACIÓN PRÁCTICA
123

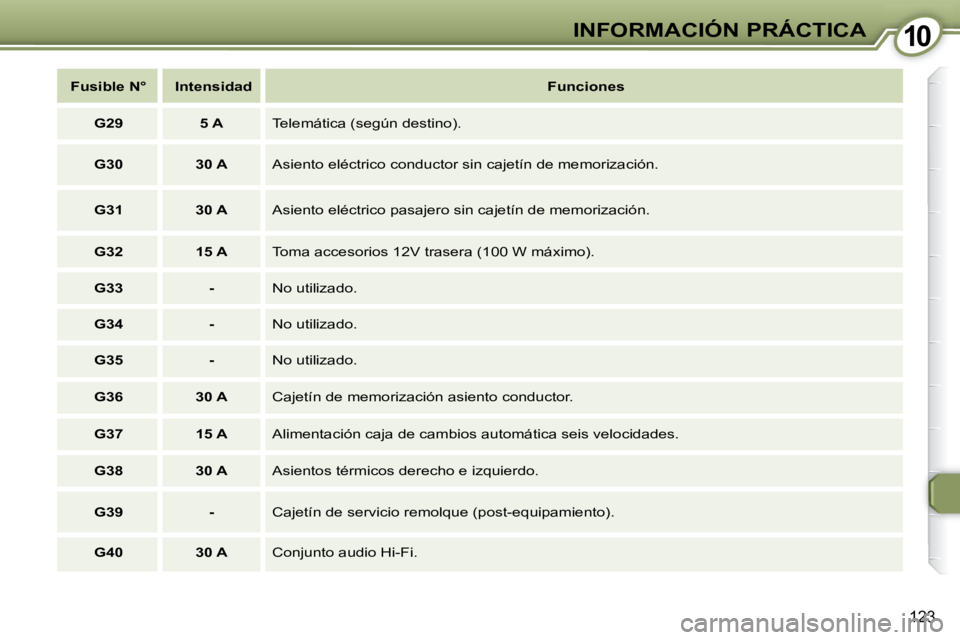

Fusible N° Intensidad
Funciones
G29 5 A Telemática (según destino).
G30 30 A Asiento eléctrico conductor sin cajetín de memorización.
G31 30 A Asiento eléctrico pasajero sin cajetín de memorización.
G32 15 A Toma accesorios 12V trasera (100 W máximo).
G33 - No utilizado.
G34 - No utilizado.
G35 - No utilizado.
G36 30 A Cajetín de memorización asiento conductor.
G37 15 A Alimentación caja de cambios automática seis velocidades.
G38 30 A Asientos térmicos derecho e izquierdo.
G39 - Cajetín de servicio remolque (post-equipamiento).
G40 30 A Conjunto audio Hi-Fi.
Page 140 of 204
1010INFORMACIÓN PRÁCTICA
125
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-

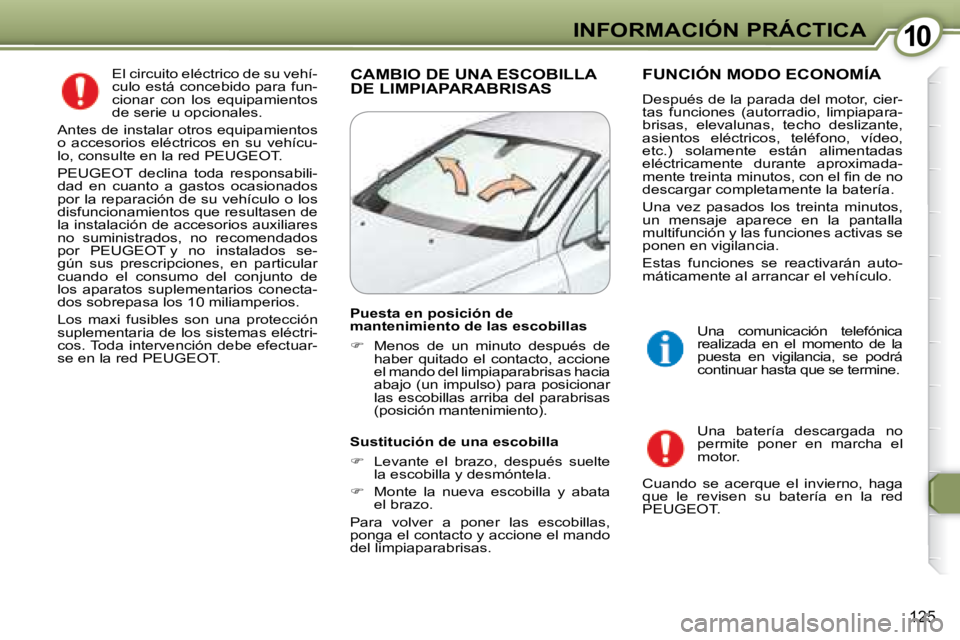

se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
m e n t e t r e i n t a m i n u t o s , c o n e l fi n d e n o
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas
Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla
Levante el brazo, después suelte
la escobilla y desmóntela.
Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.
