1010INFORMACIÓN PRÁCTICA
124

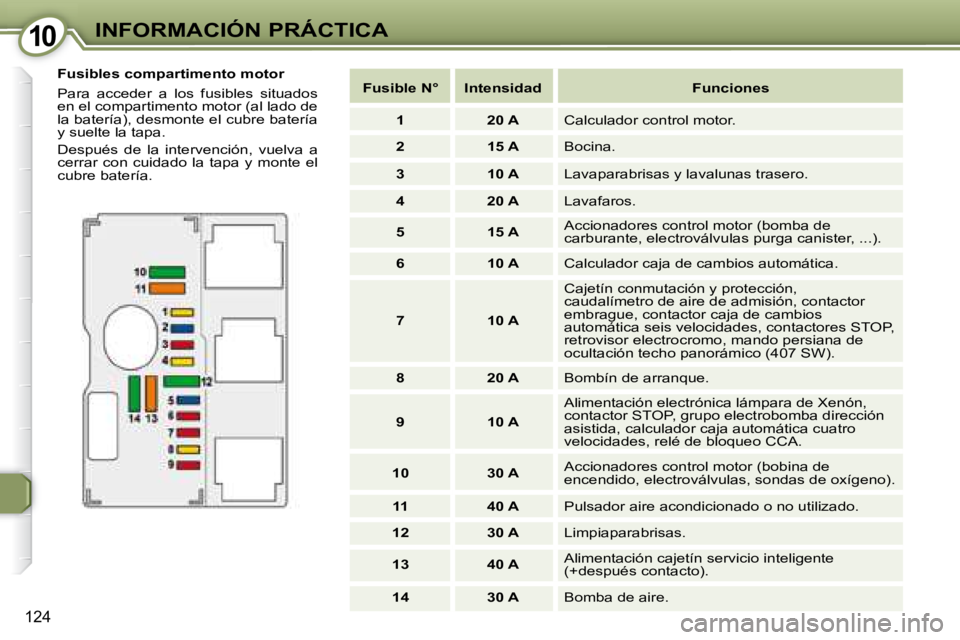

Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado de
la batería), desmonte el cubre batería
y suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa y monte el
cubre batería.
Fusible N° Intensidad Funciones

1 20 A Calculador control motor.

2 15 A Bocina.

3 10 A Lavaparabrisas y lavalunas trasero.

4 20 A Lavafaros.

5 15 A Accionadores control motor (bomba de
carburante, electroválvulas purga canister, ...).

6 10 A Calculador caja de cambios automática.

7 10 A Cajetín conmutación y protección,
caudalímetro de aire de admisión, contactor
embrague, contactor caja de cambios
automática seis velocidades, contactores STOP,
retrovisor electrocromo, mando persiana de
ocultación techo panorámico (407 SW).

8 20 A Bombín de arranque.

9 10 A Alimentación electrónica lámpara de Xenón,
contactor STOP, grupo electrobomba dirección
asistida, calculador caja automática cuatro
velocidades, relé de bloqueo CCA.

10 30 A Accionadores control motor (bobina de
encendido, electroválvulas, sondas de oxígeno).

11 40 A Pulsador aire acondicionado o no utilizado.

12 30 A Limpiaparabrisas.

13 40 A Alimentación cajetín servicio inteligente
(+después contacto).

14 30 A Bomba de aire.

1010INFORMACIÓN PRÁCTICA
125

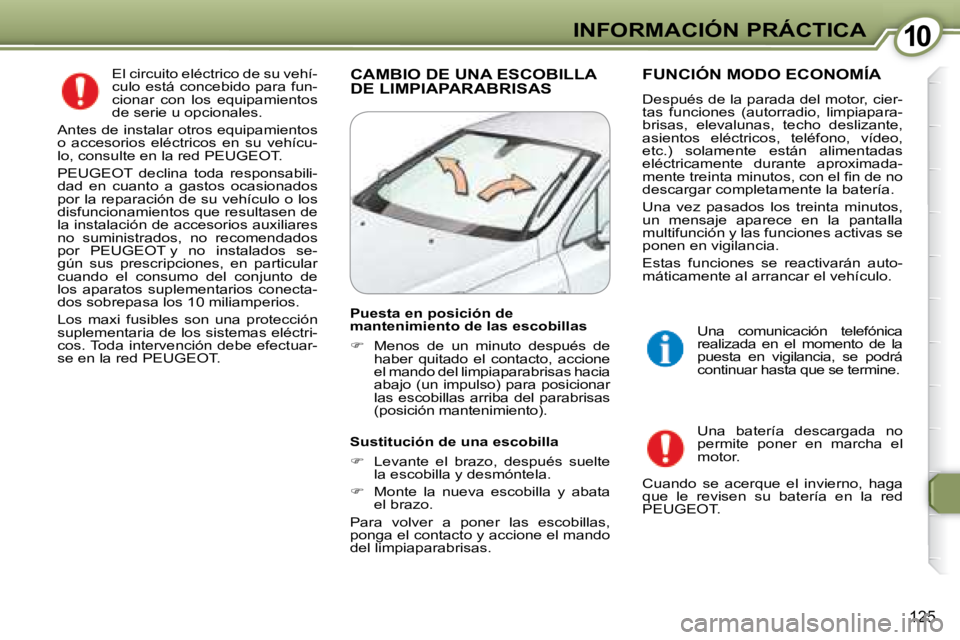

El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
mente treinta minutos, con el fi n de no
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.

1010INFORMACIÓN PRÁCTICA
125
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
mente treinta minutos, con el fi n de no
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.

1010INFORMACIÓN PRÁCTICA
126

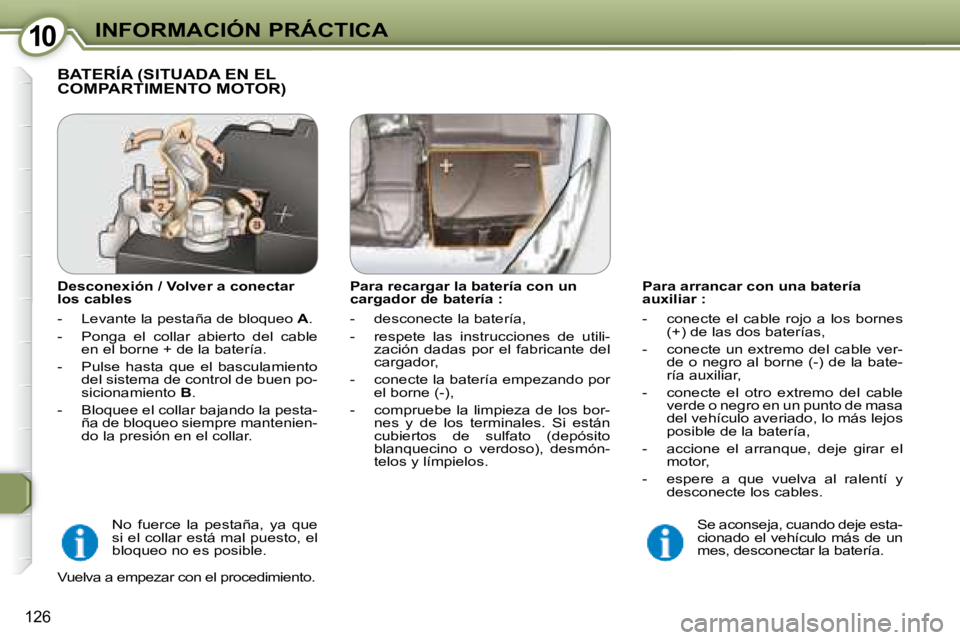

Para arrancar con una batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la bate-
ría auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables.
BATERÍA (SITUADA EN EL COMPARTIMENTO MOTOR)
Desconexión / Volver a conectar
los cables
- Levante la pestaña de bloqueo A .
- Ponga el collar abierto del cable en el borne + de la batería.
- Pulse hasta que el basculamiento del sistema de control de buen po-
sicionamiento B .
- Bloquee el collar bajando la pesta- ña de bloqueo siempre mantenien-
do la presión en el collar.
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para recargar la batería con un
cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili-
zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos.
No fuerce la pestaña, ya que
si el collar está mal puesto, el
bloqueo no es posible.
Vuelva a empezar con el procedimiento.

1010INFORMACIÓN PRÁCTICA

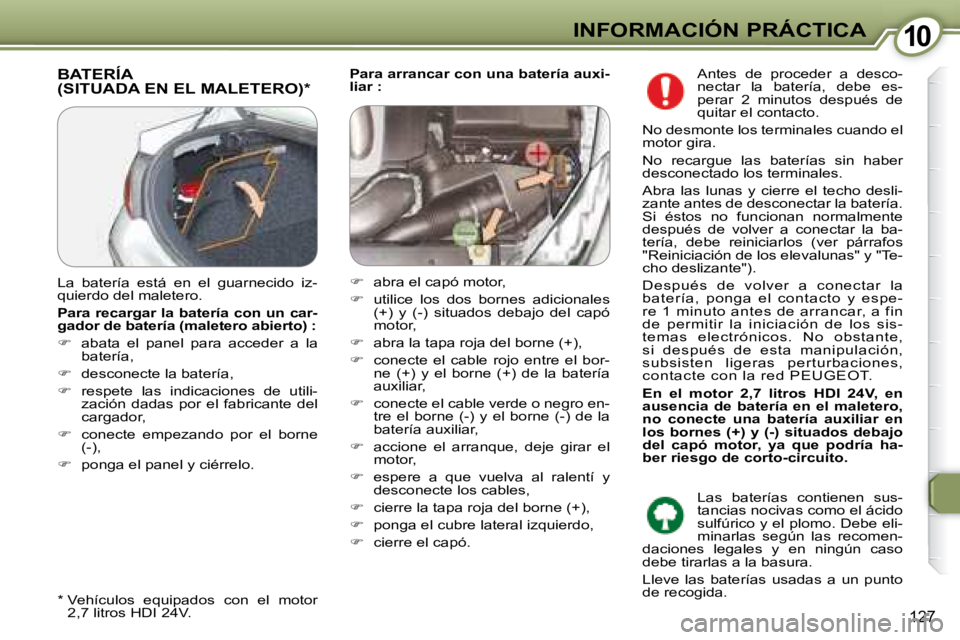

127

Para arrancar con una batería auxi-
liar : BATERÍA (SITUADA EN EL MALETERO) *
* Vehículos equipados con el motor
2,7 litros HDI 24V.
La batería está en el guarnecido iz-
quierdo del maletero.

Para recargar la batería con un car-
gador de batería (maletero abierto) :

 abata el panel para acceder a la
batería,

 desconecte la batería,

 respete las indicaciones de utili-
zación dadas por el fabricante del
cargador,

 conecte empezando por el borne
(-),

 ponga el panel y ciérrelo.
 abra el capó motor,

 utilice los dos bornes adicionales
(+) y (-) situados debajo del capó
motor,

 abra la tapa roja del borne (+),

 conecte el cable rojo entre el bor-
ne (+) y el borne (+) de la batería
auxiliar,

 conecte el cable verde o negro en-
tre el borne (-) y el borne (-) de la
batería auxiliar,

 accione el arranque, deje girar el
motor,

 espere a que vuelva al ralentí y
desconecte los cables,

 cierre la tapa roja del borne (+),

 ponga el cubre lateral izquierdo,

 cierre el capó. Antes de proceder a desco-
nectar la batería, debe es-
perar 2 minutos después de
quitar el contacto.
No desmonte los terminales cuando el
motor gira.
No recargue las baterías sin haber
desconectado los terminales.
Abra las lunas y cierre el techo desli-
zante antes de desconectar la batería.
Si éstos no funcionan normalmente
después de volver a conectar la ba-
tería, debe reiniciarlos (ver párrafos
"Reiniciación de los elevalunas" y "Te-
cho deslizante").
Después de volver a conectar la
batería, ponga el contacto y espe-
re 1 minuto antes de arrancar, a fin
de permitir la iniciación de los sis-
temas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
contacte con la red PEUGEOT .

En el motor 2,7 litros HDI 24V, en
ausencia de batería en el maletero,
no conecte una batería auxiliar en
los bornes (+) y (-) situados debajo
del capó motor, ya que podría ha-
ber riesgo de corto-circuito.
Las baterías contienen sus-
tancias nocivas como el ácido
sulfúrico y el plomo. Debe eli-
minarlas según las recomen-
daciones legales y en ningún caso
debe tirarlas a la basura.
Lleve las baterías usadas a un punto
de recogida.

1010INFORMACIÓN PRÁCTICA
128

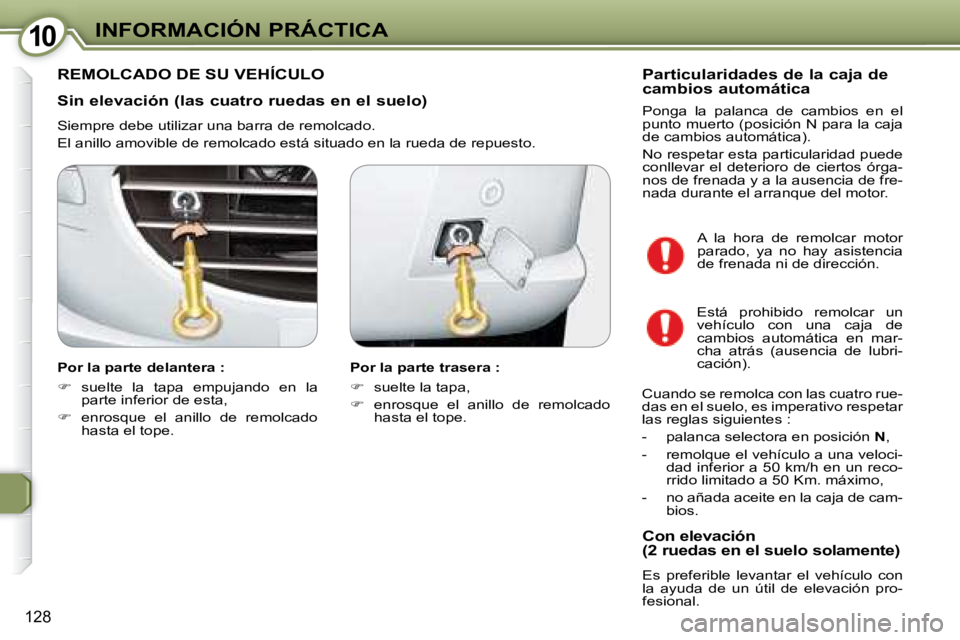

Sin elevación (las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de remolcado.
El anillo amovible de remolcado está situado en la rueda de repuesto.
Por la parte delantera :

 suelte la tapa empujando en la
parte inferior de esta,

 enrosque el anillo de remolcado
hasta el tope. Ponga la palanca de cambios en el
punto muerto (posición N para la caja
de cambios automática).
No respetar esta particularidad puede
conllevar el deterioro de ciertos órga-
nos de frenada y a la ausencia de fre-
nada durante el arranque del motor.
REMOLCADO DE SU VEHÍCULO
Está prohibido remolcar un
vehículo con una caja de
cambios automática en mar-
cha atrás (ausencia de lubri-
cación).
Cuando se remolca con las cuatro rue-
das en el suelo, es imperativo respetar
las reglas siguientes :
- palanca selectora en posición N ,
- remolque el vehículo a una veloci- dad inferior a 50 km/h en un reco-
rrido limitado a 50 Km. máximo,
- no añada aceite en la caja de cam- bios.
Por la parte trasera :

 suelte la tapa,

 enrosque el anillo de remolcado
hasta el tope. Particularidades de la caja de
cambios automática
Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con
la ayuda de un útil de elevación pro-
fesional. A la hora de remolcar motor
parado, ya no hay asistencia
de frenada ni de dirección.

1010INFORMACIÓN PRÁCTICA
129

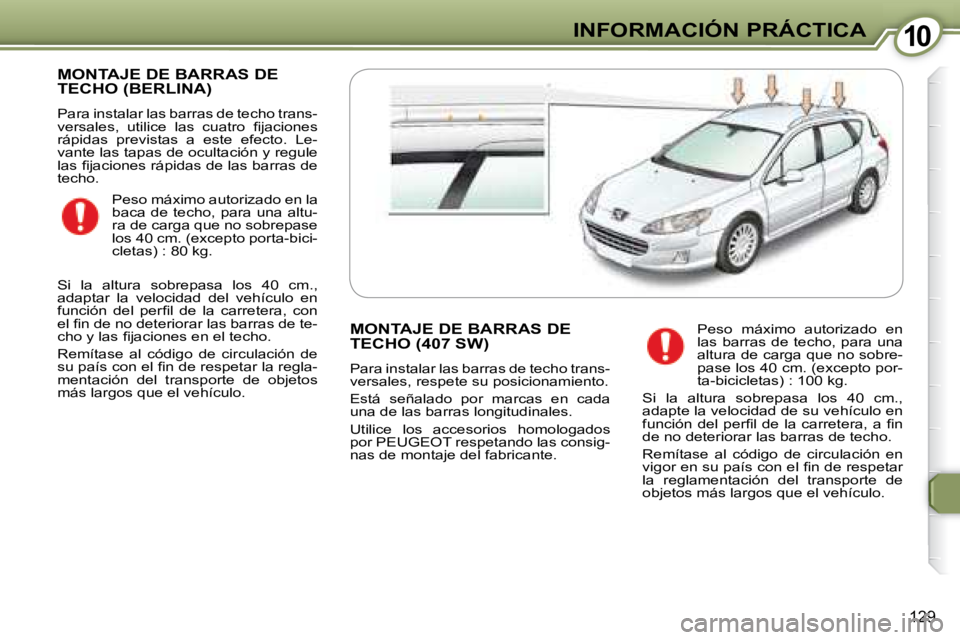

MONTAJE DE BARRAS DE TECHO (BERLINA)
Para instalar las barras de techo trans-
versales, utilice las cuatro fi jaciones
rápidas previstas a este efecto. Le-
vante las tapas de ocultación y regule
las fi jaciones rápidas de las barras de
techo. Peso máximo autorizado en la
baca de techo, para una altu-
ra de carga que no sobrepase
los 40 cm. (excepto porta-bici-
cletas) : 80 kg.
Si la altura sobrepasa los 40 cm.,
adaptar la velocidad del vehículo en
función del perfi l de la carretera, con
el fi n de no deteriorar las barras de te-
cho y las fi jaciones en el techo.
Remítase al código de circulación de
su país con el fi n de respetar la regla-
mentación del transporte de objetos
más largos que el vehículo.
MONTAJE DE BARRAS DE TECHO (407 SW)
Para instalar las barras de techo trans-
versales, respete su posicionamiento.
Está señalado por marcas en cada
una de las barras longitudinales.
Utilice los accesorios homologados
por PEUGEOT respetando las consig-
nas de montaje del fabricante. Peso máximo autorizado en
las barras de techo, para una
altura de carga que no sobre-
pase los 40 cm. (excepto por-
ta-bicicletas) : 100 kg.
Si la altura sobrepasa los 40 cm.,
adapte la velocidad de su vehículo en
función del perfi l de la carretera, a fi n
de no deteriorar las barras de techo.
Remítase al código de circulación en
vigor en su país con el fi n de respetar
la reglamentación del transporte de
objetos más largos que el vehículo.

1010INFORMACIÓN PRÁCTICA
130
En cualquier caso, controle la tempe-

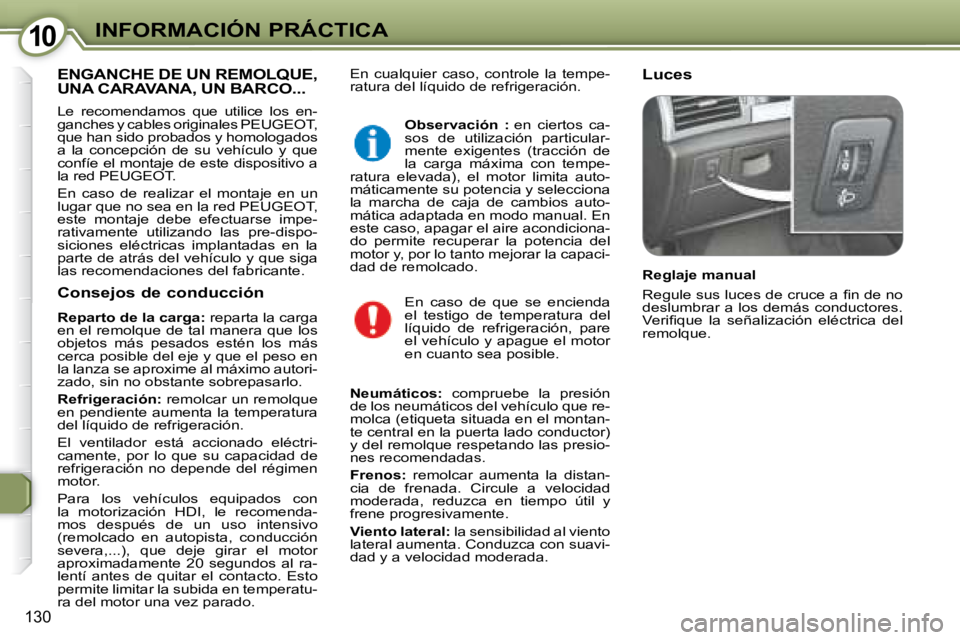

ratura del líquido de refrigeración. Luces ENGANCHE DE UN REMOLQUE, UNA CARAVANA, UN BARCO...
Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT ,
que han sido probados y homologados
a la concepción de su vehículo y que
confíe el montaje de este dispositivo a
la red PEUGEOT .
En caso de realizar el montaje en un
lugar que no sea en la red PEUGEOT ,
este montaje debe efectuarse impe-
rativamente utilizando las pre-dispo-
siciones eléctricas implantadas en la
parte de atrás del vehículo y que siga
las recomendaciones del fabricante.
Consejos de conducción

Reparto de la carga: reparta la carga
en el remolque de tal manera que los
objetos más pesados estén los más
cerca posible del eje y que el peso en
la lanza se aproxime al máximo autori-
zado, sin no obstante sobrepasarlo.

Refrigeración: remolcar un remolque
en pendiente aumenta la temperatura
del líquido de refrigeración.
El ventilador está accionado eléctri-
camente, por lo que su capacidad de
refrigeración no depende del régimen
motor.
Para los vehículos equipados con
la motorización HDI, le recomenda-
mos después de un uso intensivo
(remolcado en autopista, conducción
severa,...), que deje girar el motor
aproximadamente 20 segundos al ra-
lentí antes de quitar el contacto. Esto
permite limitar la subida en temperatu-
ra del motor una vez parado.
Observación : en ciertos ca-
sos de utilización particular-
mente exigentes (tracción de
la carga máxima con tempe-
ratura elevada), el motor limita auto-
máticamente su potencia y selecciona
la marcha de caja de cambios auto-
mática adaptada en modo manual. En
este caso, apagar el aire acondiciona-
do permite recuperar la potencia del
motor y, por lo tanto mejorar la capaci-
dad de remolcado.
En caso de que se encienda
el testigo de temperatura del
líquido de refrigeración, pare
el vehículo y apague el motor
en cuanto sea posible.

Neumáticos: compruebe la presión
de los neumáticos del vehículo que re-
molca (etiqueta situada en el montan-
te central en la puerta lado conductor)
y del remolque respetando las presio-
nes recomendadas.

Frenos: remolcar aumenta la distan-
cia de frenada. Circule a velocidad
moderada, reduzca en tiempo útil y
frene progresivamente.

Viento lateral: la sensibilidad al viento
lateral aumenta. Conduzca con suavi-
dad y a velocidad moderada. Reglaje manual
Regule sus luces de cruce a fi n de no
deslumbrar a los demás conductores.
Verifi que la señalización eléctrica del
remolque.

1010INFORMACIÓN PRÁCTICA
131

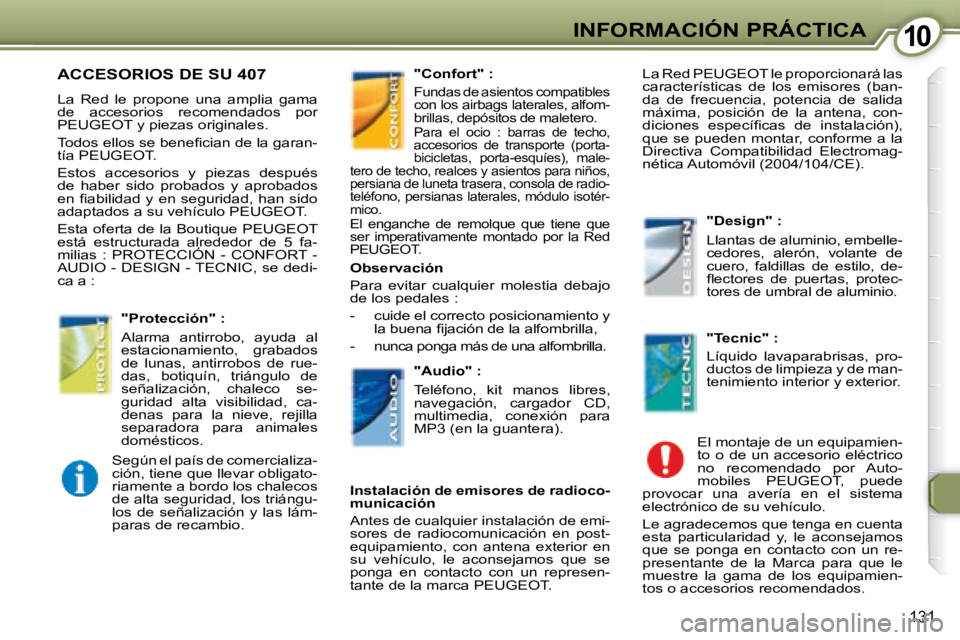

ACCESORIOS DE SU 407
La Red le propone una amplia gama
de accesorios recomendados por
PEUGEOT y piezas originales.
Todos ellos se benefi cian de la garan-
tía PEUGEOT .
Estos accesorios y piezas después
de haber sido probados y aprobados
en fi abilidad y en seguridad, han sido
adaptados a su vehículo PEUGEOT .
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
milias : PROTECCIÓN - CONFORT -
AUDIO - DESIGN - TECNIC, se dedi-
ca a : Alarma antirrobo, ayuda al
estacionamiento, grabados
de lunas, antirrobos de rue-
das, botiquín, triángulo de
señalización, chaleco se-
guridad alta visibilidad, ca-
denas para la nieve, rejilla
separadora para animales
domésticos.

"Protección" : Fundas de asientos compatibles
con los airbags laterales, alfom-
brillas, depósitos de maletero.
Para el ocio : barras de techo,
accesorios de transporte (porta-
bicicletas, porta-esquíes), male-
tero de techo, realces y asientos para niños,
persiana de luneta trasera, consola de radio-
teléfono, persianas laterales, módulo isotér-
mico.
El enganche de remolque que tiene que
ser imperativamente montado por la Red
PEUGEOT.

"Confort" :
Teléfono, kit manos libres,
navegación, cargador CD,
multimedia, conexión para
MP3 (en la guantera).

"Audio" : Llantas de aluminio, embelle-
cedores, alerón, volante de
cuero, faldillas de estilo, de-
fl ectores de puertas, protec-
tores de umbral de aluminio.

"Design" :
Líquido lavaparabrisas, pro-
ductos de limpieza y de man-
tenimiento interior y exterior.

"Tecnic" :
El montaje de un equipamien-
to o de un accesorio eléctrico
no recomendado por Auto-
mobiles PEUGEOT , puede
provocar una avería en el sistema
electrónico de su vehículo.
Le agradecemos que tenga en cuenta
esta particularidad y, le aconsejamos
que se ponga en contacto con un re-
presentante de la Marca para que le
muestre la gama de los equipamien-
tos o accesorios recomendados.

Observación
Para evitar cualquier molestia debajo
de los pedales :
- cuide el correcto posicionamiento y la buena fi jación de la alfombrilla,
- nunca ponga más de una alfombrilla.
Según el país de comercializa-
ción, tiene que llevar obligato-
riamente a bordo los chalecos
de alta seguridad, los triángu-
los de señalización y las lám-
paras de recambio.
Instalación de emisores de radioco-
municación
Antes de cualquier instalación de emi-
sores de radiocomunicación en post-
equipamiento, con antena exterior en
su vehículo, le aconsejamos que se
ponga en contacto con un represen-
tante de la marca PEUGEOT . La Red PEUGEOT le proporcionará las
características de los emisores (ban-
da de frecuencia, potencia de salida
máxima, posición de la antena, con-
diciones específi cas de instalación),
que se pueden montar, conforme a la
Directiva Compatibilidad Electromag-
nética Automóvil (2004/104/CE).

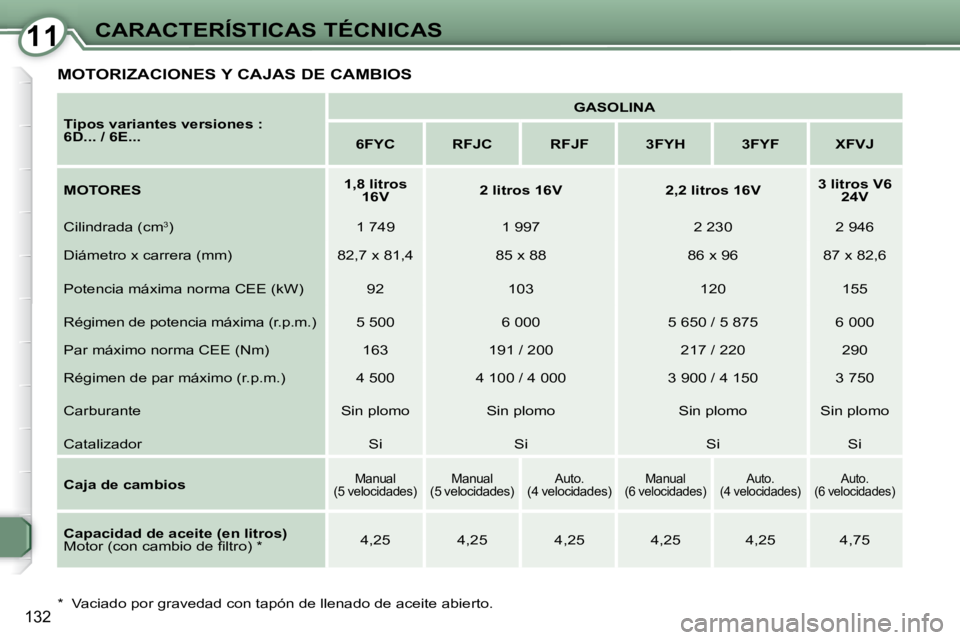

1111CARACTERÍSTICAS TÉCNICAS
132 * Vaciado por gravedad con tapón de llenado de aceite abierto.

Tipos variantes versiones :
6D... / 6E...
GASOLINA

6FYC RFJC RFJF 3FYH 3FYF XFVJ

MOTORES
1,8 litros
16V
2 litros 16V 2,2 litros 16V
3 litros V6
24V
Cilindrada (cm 3
) 1 749 1 997 2 230 2 946
Diámetro x carrera (mm) 82,7 x 81,4 85 x 88 86 x 96 8 7 x 82,6
Potencia máxima norma CEE (kW) 92 103 120 155
Régimen de potencia máxima (r.p.m.) 5 500 6 00 0 5 650 / 5 875 6 000
Par máximo norma CEE (Nm) 163 191 / 200 217 / 220 2 90
Régimen de par máximo (r.p.m.) 4 500 4 100 / 4 000 3 900 / 4 150 3 750
Carburante Sin plomo Sin plomo Sin plomo Sin plo mo
Catalizador Si Si Si Si

Caja de cambios
Manual
(5 velocidades) Manual
(5 velocidades) Auto.
(4 velocidades) Manual
(6 velocidades) Auto.
(4 velocidades) Auto.
(6 velocidades)

Capacidad de aceite (en litros)
Motor (con cambio de fi ltro) * 4,25 4,25 4,25 4,25 4,25 4,75
MOTORIZACIONES Y CAJAS DE CAMBIOS
