Peugeot 407 2008 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 407, Model: Peugeot 407 2008Pages: 204, tamaño PDF: 9.92 MB

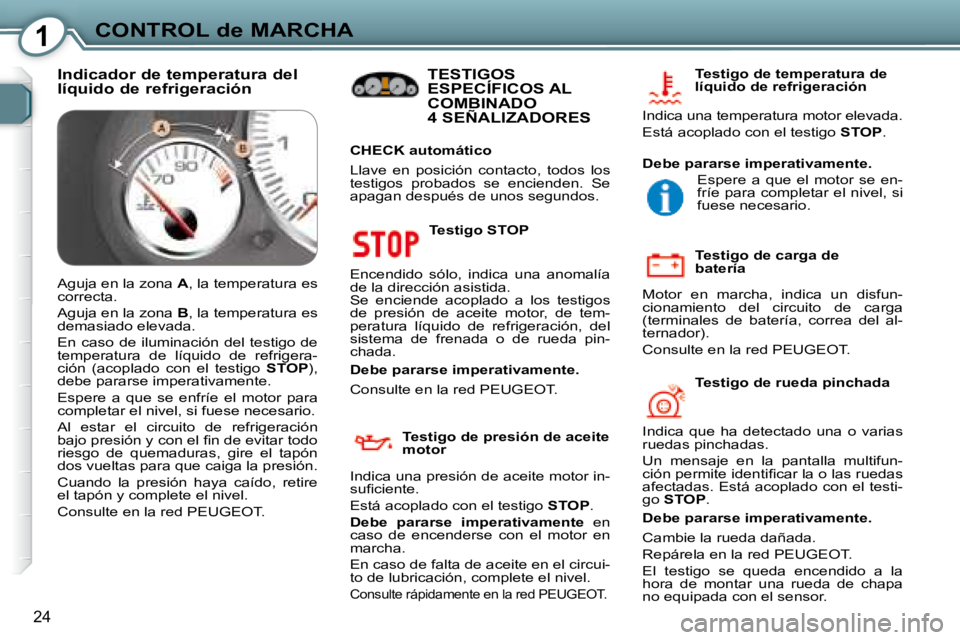

Page 21 of 204
1CONTROL de MARCHA
24
Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos
de presión de aceite motor, de tem-
peratura líquido de refrigeración, del
sistema de frenada o de rueda pin-
chada.
TESTIGOS ESPECÍFICOS AL COMBINADO 4 SEÑALIZADORES
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
s u fi c i e n t e .
Está acoplado con el testigo STOP .
Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circui-
to de lubricación, complete el nivel.
Consulte rápidamente en la red PEUGEOT .
Testigo de temperatura de
líquido de refrigeración
Indica una temperatura motor elevada.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Testigo de carga de
batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas. Está acoplado con el testi-
go STOP .
Indicador de temperatura del
líquido de refrigeración
CHECK automático
Llave en posición contacto, todos los
testigos probados se encienden. Se
apagan después de unos segundos.
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del testigo de
temperatura de líquido de refrigera-
ción (acoplado con el testigo STOP ),
debe pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrigeración
b a j o p r e s i ó n y c o n e l fi n d e e v i t a r t o d o
riesgo de quemaduras, gire el tapón
dos vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Consulte en la red PEUGEOT. Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada.
Repárela en la red PEUGEOT .
El testigo se queda encendido a la
hora de montar una rueda de chapa
no equipada con el sensor. Espere a que el motor se en-
fríe para completar el nivel, si
fuese necesario .
Page 22 of 204
1CONTROL de MARCHA
24
Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos
de presión de aceite motor, de tem-
peratura líquido de refrigeración, del
sistema de frenada o de rueda pin-
chada.
TESTIGOS ESPECÍFICOS AL COMBINADO 4 SEÑALIZADORES
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
s u fi c i e n t e .
Está acoplado con el testigo STOP .
Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circui-
to de lubricación, complete el nivel.
Consulte rápidamente en la red PEUGEOT .
Testigo de temperatura de
líquido de refrigeración
Indica una temperatura motor elevada.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Testigo de carga de
batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas. Está acoplado con el testi-
go STOP .
Indicador de temperatura del
líquido de refrigeración
CHECK automático
Llave en posición contacto, todos los
testigos probados se encienden. Se
apagan después de unos segundos.
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del testigo de
temperatura de líquido de refrigera-
ción (acoplado con el testigo STOP ),
debe pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrigeración
b a j o p r e s i ó n y c o n e l fi n d e e v i t a r t o d o
riesgo de quemaduras, gire el tapón
dos vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Consulte en la red PEUGEOT. Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada.
Repárela en la red PEUGEOT .
El testigo se queda encendido a la
hora de montar una rueda de chapa
no equipada con el sensor. Espere a que el motor se en-
fríe para completar el nivel, si
fuese necesario .

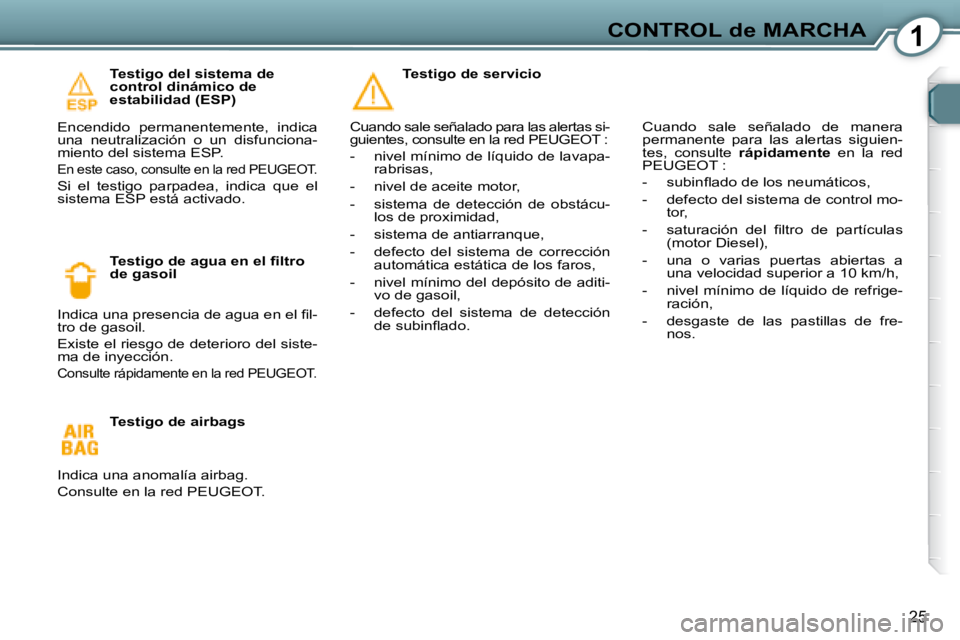

Page 23 of 204
1CONTROL de MARCHA
25
Testigo del sistema de
control dinámico de
estabilidad (ESP)
Encendido permanentemente, indica
una neutralización o un disfunciona-
miento del sistema ESP.
En este caso, consulte en la red PEUGEOT .
Si el testigo parpadea, indica que el
sistema ESP está activado.
T e s t i g o d e a g u a e n e l fi l t r o
de gasoil
I n d i c a u n a p r e s e n c i a d e a g u a e n e l fi l -
tro de gasoil.
Existe el riesgo de deterioro del siste-
ma de inyección.
Consulte rápidamente en la red PEUGEOT .
Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT. Testigo de servicio
Cuando sale señalado para las alertas si-
guientes, consulte en la red PEUGEOT :
- nivel mínimo de líquido de lavapa-
rabrisas,
- nivel de aceite motor,
- sistema de detección de obstácu- los de proximidad,
- sistema de antiarranque,
- defecto del sistema de corrección automática estática de los faros,
- nivel mínimo del depósito de aditi- vo de gasoil,
- defecto del sistema de detección d e s u b i n fl a d o . Cuando sale señalado de manera
permanente para las alertas siguien-
tes, consulte
rápidamente en la red
PEUGEOT :
- s u b i n fl a d o d e l o s n e u m á t i c o s ,
- defecto del sistema de control mo- tor,
- s a t u r a c i ó n d e l fi l t r o d e p a r t í c u l a s (motor Diesel),
- una o varias puertas abiertas a una velocidad superior a 10 km/h,
- nivel mínimo de líquido de refrige- ración,
- desgaste de las pastillas de fre- nos.

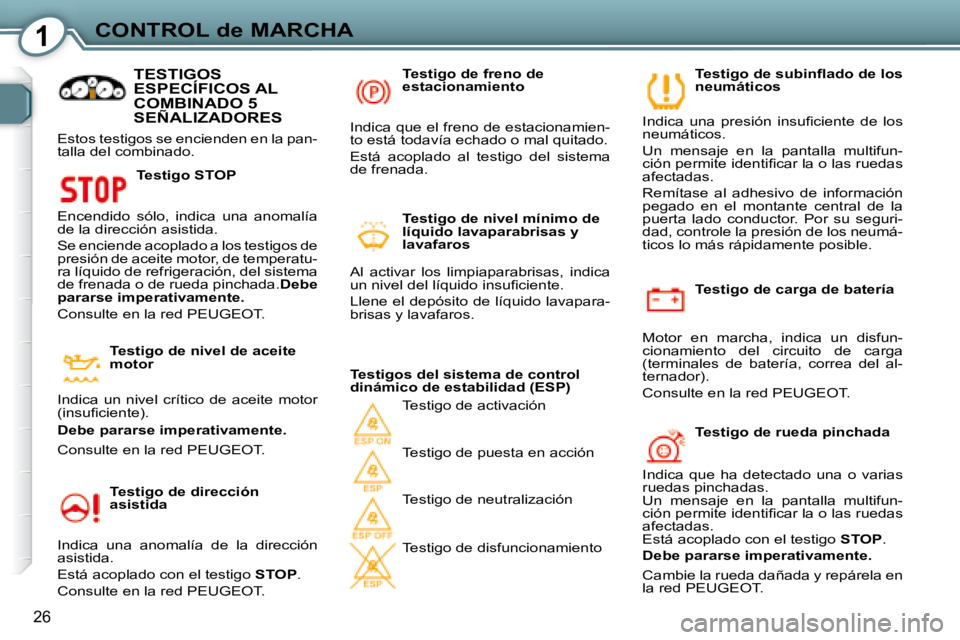

Page 24 of 204
1CONTROL de MARCHA
26
Testigo de carga de batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT. T e s t i g o d e s u b i n fl a d o d e l o s
neumáticos
I n d i c a u n a p r e s i ó n i n s u fi c i e n t e d e l o s
neumáticos.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas.
Remítase al adhesivo de información
pegado en el montante central de la
puerta lado conductor. Por su seguri-
dad, controle la presión de los neumá-
ticos lo más rápidamente posible.
Testigos del sistema de control
dinámico de estabilidad (ESP) Testigo de activación
Testigo de puesta en acción
Testigo de neutralización
Testigo de disfuncionamiento
Testigo de dirección
asistida
Indica una anomalía de la dirección
asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT. Testigo de freno de
estacionamiento
Indica que el freno de estacionamien-
to está todavía echado o mal quitado.
Está acoplado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabrisas, indica
u n n i v e l d e l l í q u i d o i n s u fi c i e n t e .
Llene el depósito de líquido lavapara-
brisas y lavafaros.
Testigo de nivel de aceite
motor
Indica un nivel crítico de aceite motor
( i n s u fi c i e n t e ) .
TESTIGOS ESPECÍFICOS AL COMBINADO 5 SEÑALIZADORES
Estos testigos se encienden en la pan-
talla del combinado. Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos de
presión de aceite motor, de temperatu-
ra líquido de refrigeración, del sistema
de frenada o de rueda pinchada. Debe
pararse imperativamente.
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada y repárela en
la red PEUGEOT .

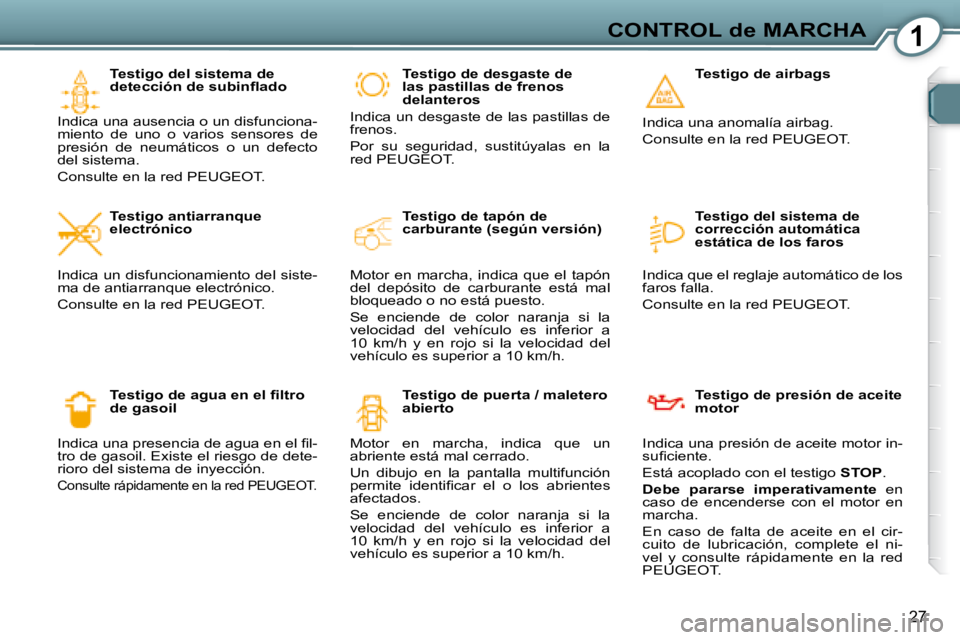

Page 25 of 204
1CONTROL de MARCHA
27
Testigo del sistema de
d e t e c c i ó n d e s u b i n fl a d o
Indica una ausencia o un disfunciona-
miento de uno o varios sensores de
presión de neumáticos o un defecto
del sistema.
Consulte en la red PEUGEOT.
Testigo antiarranque
electrónico
Indica un disfuncionamiento del siste-
ma de antiarranque electrónico.
Consulte en la red PEUGEOT. Testigo de desgaste de
las pastillas de frenos
delanteros
Indica un desgaste de las pastillas de
frenos.
Por su seguridad, sustitúyalas en la
red PEUGEOT .
Testigo de tapón de
carburante (según versión)
Motor en marcha, indica que el tapón
del depósito de carburante está mal
bloqueado o no está puesto.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h. Testigo de puerta / maletero
abierto
Motor en marcha, indica que un
abriente está mal cerrado.
Un dibujo en la pantalla multifunción
p e r m i t e i d e n t i fi c a r e l o l o s a b r i e n t e s
afectados.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h. Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT.
Testigo del sistema de
corrección automática
estática de los faros
Indica que el reglaje automático de los
faros falla.
Consulte en la red PEUGEOT.
T e s t i g o d e a g u a e n e l fi l t r o
de gasoil
I n d i c a u n a p r e s e n c i a d e a g u a e n e l fi l -
tro de gasoil. Existe el riesgo de dete-
rioro del sistema de inyección.
Consulte rápidamente en la red PEUGEOT.
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
s u fi c i e n t e .
Está acoplado con el testigo STOP .
Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el cir-
cuito de lubricación, complete el ni-
vel y consulte rápidamente en la red
PEUGEOT .
Page 26 of 204
1CONTROL de MARCHA
28
Testigos de suspensión con
gestión electrónica
Se enciende al activar la función
DEPORTIVA.
Testigo de iluminación
automática de las luces
Se enciende al activar la función AUTO.
Testigo de neutralización de
la iluminación automática
de las luces
Se enciende al desactivar la función
AUTO.
Testigo del limpiaparabrisas
automático
Se enciende al activar la función AUTO.
Testigo de neutralización del
limpiaparabrisas automático
Se enciende al desactivar la función
AUTO.
Testigo de defecto de la
caja de cambios automática
Indica una anomalía de la caja de
cambios automática.
La caja de cambios funcionará en
modo degradado, bloqueada en la 3ª
velocidad.
Nunca forzar la palanca de cambio de
posición.
Consulte en la red PEUGEOT. Testigo de defecto de la
suspensión con gestión
electrónica
Indica un disfuncionamiento de la sus-
pensión con gestión electrónica.
Seleccione el funcionamiento automá-
tico y consulte rápidamente en la red
PEUGEOT .
Testigo del sistema de
detección de obstáculos de
proximidad
En marcha atrás, indica una anomalía
del sistema de detección de obstácu-
los de proximidad.
Consulte en la red PEUGEOT. Se enciende al desactivar la
función DEPORTIVA.
Testigo de saturación del
fi l t r o d e p a r t í c u l a s ( m o t o r
Diesel)
Motor en marcha, indica un principio
d e s a t u r a c i ó n d e l fi l t r o d e p a r t í c u l a s
(condiciones de circulación de tipo ur-
bano excepcionalmente prolongadas :
velocidad reducida, grandes atas-
cos...), o un nivel mínimo del depósito
de aditivo de gasoil.
C o n e l fi n d e r e g e n e r a r e l fi l t r o , l e
aconsejamos que circule en cuanto
le sea posible y si las condiciones de
circulación se lo permiten, a una ve-
locidad de 60 km/h. o mayor durante
al menos cinco minutos (hasta que el
testigo se apague).
Si el testigo se queda encendido, con-
sulte en la red PEUGEOT .
Después de un funcionamiento pro-
longado del vehículo a muy baja
velocidad o al ralentí, podemos ex-
cepcionalmente constatar fenómenos
de emisiones de vapor de agua por el
escape, durante las aceleraciones. No
tienen consecuencia alguna para el
comportamiento del vehículo ni para
el medio ambiente. Testigo de servicio
Se enciende para señalar un defecto
del sistema de control motor.
Consulte rápidamente en la red PEUGEOT .
Page 27 of 204

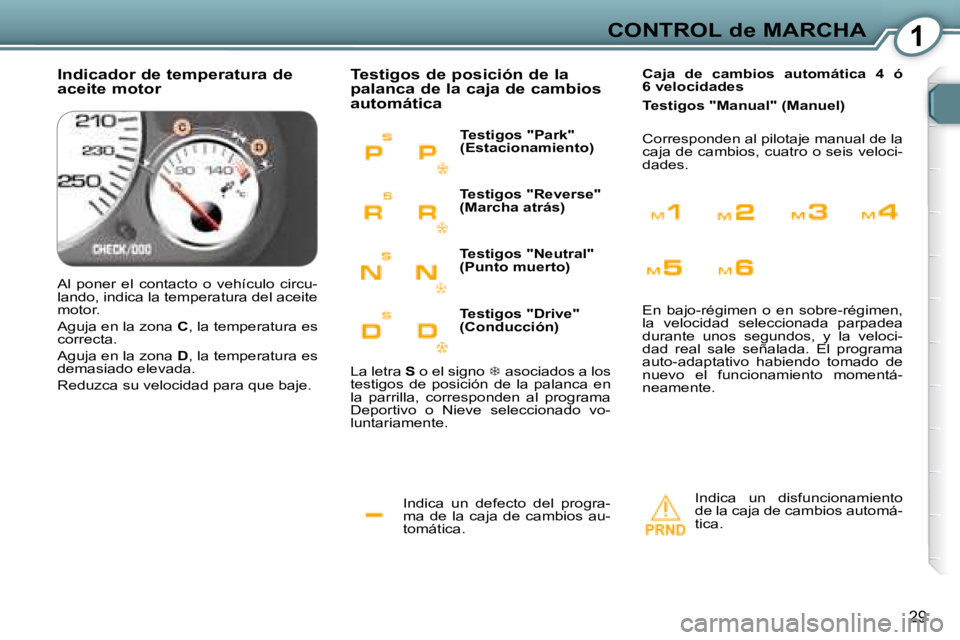

1CONTROL de MARCHA
29
Indica un defecto del progra-
ma de la caja de cambios au-
tomática.
Testigos de posición de la
palanca de la caja de cambios
automática
Indica un disfuncionamiento
de la caja de cambios automá-
tica.
Caja de cambios automática 4 ó
6 velocidades
Testigos "Park"
(Estacionamiento)
Testigos "Reverse"
(Marcha atrás)
Testigos "Neutral"
(Punto muerto)
Testigos "Drive"
(Conducción)
La letra S o el signo asociados a los
testigos de posición de la palanca en
la parrilla, corresponden al programa
Deportivo o Nieve seleccionado vo-
luntariamente. Corresponden al pilotaje manual de la
caja de cambios, cuatro o seis veloci-
dades.
En bajo-régimen o en sobre-régimen,
la velocidad seleccionada parpadea
durante unos segundos, y la veloci-
dad real sale señalada. El programa
auto-adaptativo habiendo tomado de
nuevo el funcionamiento momentá-
neamente.
Indicador de temperatura de
aceite motor
Al poner el contacto o vehículo circu-
lando, indica la temperatura del aceite
motor.
Aguja en la zona
C , la temperatura es
correcta.
Aguja en la zona D , la temperatura es
demasiado elevada.
Reduzca su velocidad para que baje. Testigos "Manual" (Manuel)
Page 28 of 204
1CONTROL de MARCHA
30

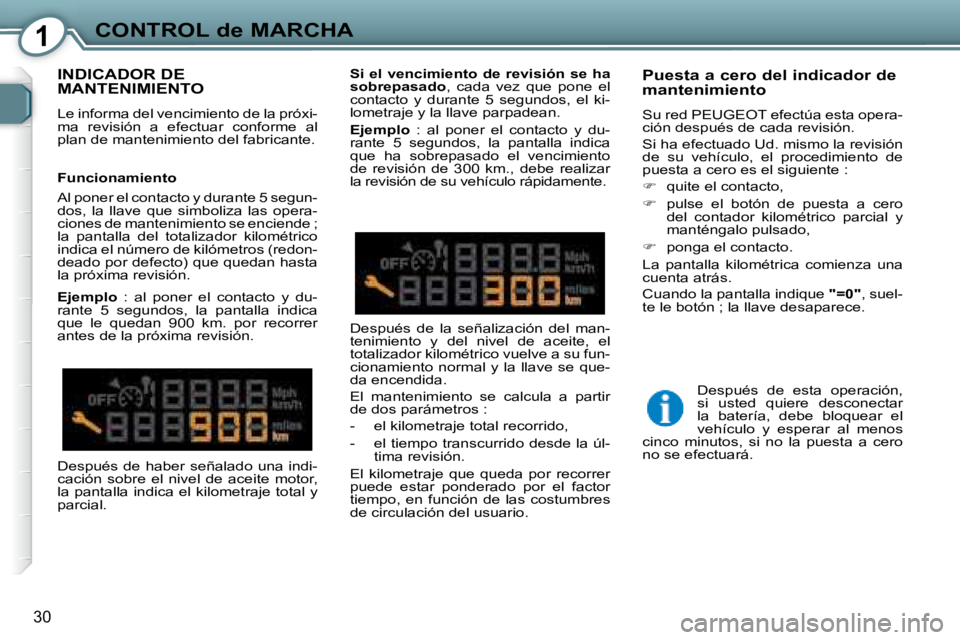

INDICADOR DE MANTENIMIENTO
Le informa del vencimiento de la próxi-
ma revisión a efectuar conforme al
plan de mantenimiento del fabricante. Puesta a cero del indicador de
mantenimiento
Su red PEUGEOT efectúa esta opera-
ción después de cada revisión.
Si ha efectuado Ud. mismo la revisión
de su vehículo, el procedimiento de
puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla indique "=0" , suel-
te le botón ; la llave desaparece.
Después de haber señalado una indi-
cación sobre el nivel de aceite motor,
la pantalla indica el kilometraje total y
parcial.
Si el vencimiento de revisión se ha
sobrepasado , cada vez que pone el
contacto y durante 5 segundos, el ki-
lometraje y la llave parpadean.
Ejemplo : al poner el contacto y du-
rante 5 segundos, la pantalla indica
que ha sobrepasado el vencimiento
de revisión de 300 km., debe realizar
la revisión de su vehículo rápidamente.
Después de la señalización del man-
tenimiento y del nivel de aceite, el
totalizador kilométrico vuelve a su fun-
cionamiento normal y la llave se que-
da encendida.
El mantenimiento se calcula a partir
de dos parámetros :
- el kilometraje total recorrido,
- el tiempo transcurrido desde la úl- tima revisión.
El kilometraje que queda por recorrer
puede estar ponderado por el factor
tiempo, en función de las costumbres
de circulación del usuario.
Funcionamiento
Al poner el contacto y durante 5 segun-
dos, la llave que simboliza las opera-
ciones de mantenimiento se enciende ;
la pantalla del totalizador kilométrico
indica el número de kilómetros (redon-
deado por defecto) que quedan hasta
la próxima revisión.
Ejemplo : al poner el contacto y du-
rante 5 segundos, la pantalla indica
que le quedan 900 km. por recorrer
antes de la próxima revisión.
Después de esta operación,
si usted quiere desconectar
la batería, debe bloquear el
vehículo y esperar al menos
cinco minutos, si no la puesta a cero
no se efectuará.
Page 29 of 204
1CONTROL de MARCHA
31

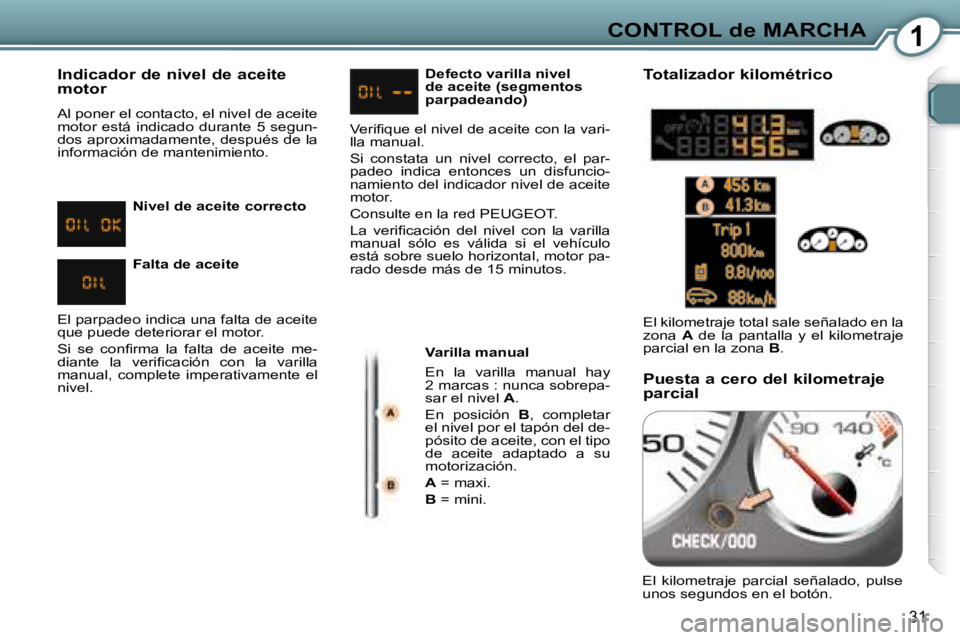

Indicador de nivel de aceite
motor
Al poner el contacto, el nivel de aceite
motor está indicado durante 5 segun-
dos aproximadamente, después de la
información de mantenimiento. Varilla manual
En la varilla manual hay
2 marcas : nunca sobrepa-
sar el nivel A .
En posición B , completar
el nivel por el tapón del de-
pósito de aceite, con el tipo
de aceite adaptado a su
motorización.
A = maxi.
B = mini. Puesta a cero del kilometraje
parcial
Nivel de aceite correcto
Falta de aceite
El parpadeo indica una falta de aceite
que puede deteriorar el motor.
S i s e c o n fi r m a l a f a l t a d e a c e i t e m e -
d i a n t e l a v e r i fi c a c i ó n c o n l a v a r i l l a
manual, complete imperativamente el
nivel. Defecto varilla nivel
de aceite (segmentos
parpadeando)
V e r i fi q u e e l n i v e l d e a c e i t e c o n l a v a r i -
lla manual.
Si constata un nivel correcto, el par-
padeo indica entonces un disfuncio-
namiento del indicador nivel de aceite
motor.
Consulte en la red PEUGEOT.
L a v e r i fi c a c i ó n d e l n i v e l c o n l a v a r i l l a
manual sólo es válida si el vehículo
está sobre suelo horizontal, motor pa-
rado desde más de 15 minutos.
El kilometraje total sale señalado en la
zona A de la pantalla y el kilometraje
parcial en la zona B .
Totalizador kilométrico
El kilometraje parcial señalado, pulse
unos segundos en el botón.
Page 30 of 204
1CONTROL de MARCHA
32

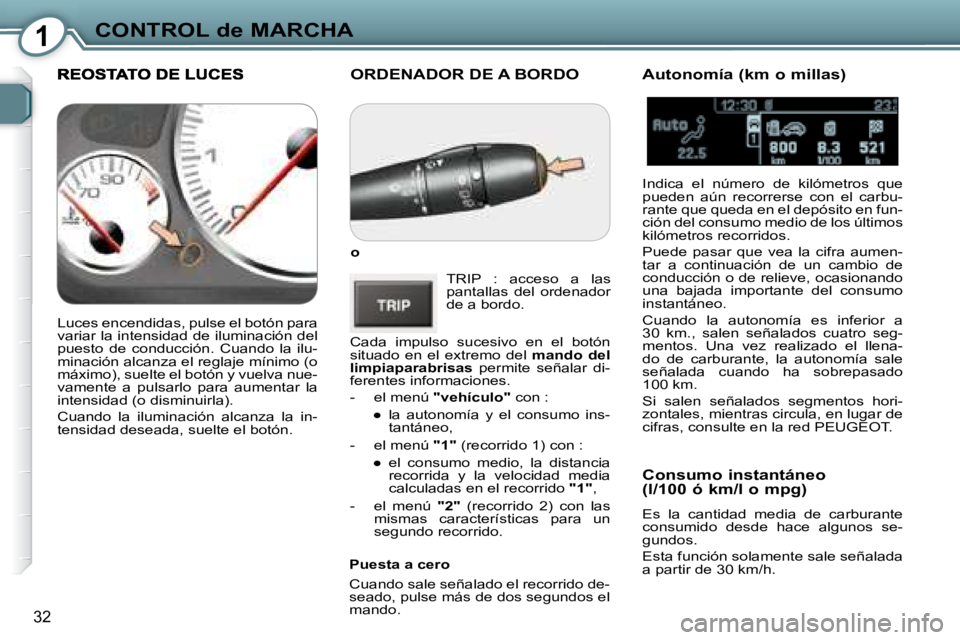

ORDENADOR DE A BORDO
o
TRIP : acceso a las
pantallas del ordenador
de a bordo.
Cada impulso sucesivo en el botón
situado en el extremo del mando del
limpiaparabrisas permite señalar di-
ferentes informaciones.
- el menú "vehículo" con :
