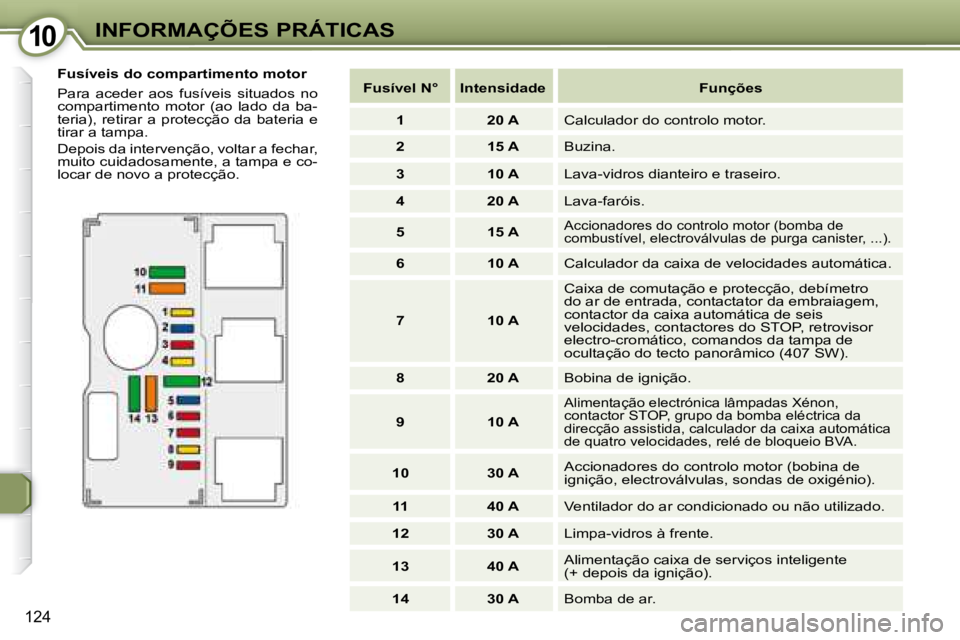

1010INFORMAÇÕES PRÁTICAS
124
Fusíveis do compartimento motor
Para aceder aos fusíveis situados no
compartimento motor (ao lado da ba-
teria), retirar a protecção da bateria e
tirar a tampa.
Depois da intervenção, voltar a fechar,
muito cuidadosamente, a tampa e co-
locar de novo a protecção.
Fusível N° Intensidade Funções

1 20 A Calculador do controlo motor.

2 15 A Buzina.

3 10 A Lava-vidros dianteiro e traseiro.

4 20 A Lava-faróis.

5 15 A
Accionadores do controlo motor (bomba de
combustível, electroválvulas de purga canister, ...).

6 10 A Calculador da caixa de velocidades automática.

7 10 A Caixa de comutação e protecção, debímetro
do ar de entrada, contactator da embraiagem,
contactor da caixa automática de seis
velocidades, contactores do STOP, retrovisor
electro-cromático, comandos da tampa de
ocultação do tecto panorâmico (407 SW).

8 20 A Bobina de ignição.

9 10 A
Alimentação electrónica lâmpadas Xénon,
contactor STOP, grupo da bomba eléctrica da
direcção assistida, calculador da caixa automática
de quatro velocidades, relé de bloqueio BVA.

10 30 A Accionadores do controlo motor (bobina de
ignição, electroválvulas, sondas de oxigénio).

11 40 A Ventilador do ar condicionado ou não utilizado.

12 30 A Limpa-vidros à frente.

13 40 A Alimentação caixa de serviços inteligente
(+ depois da ignição).

14 30 A Bomba de ar.

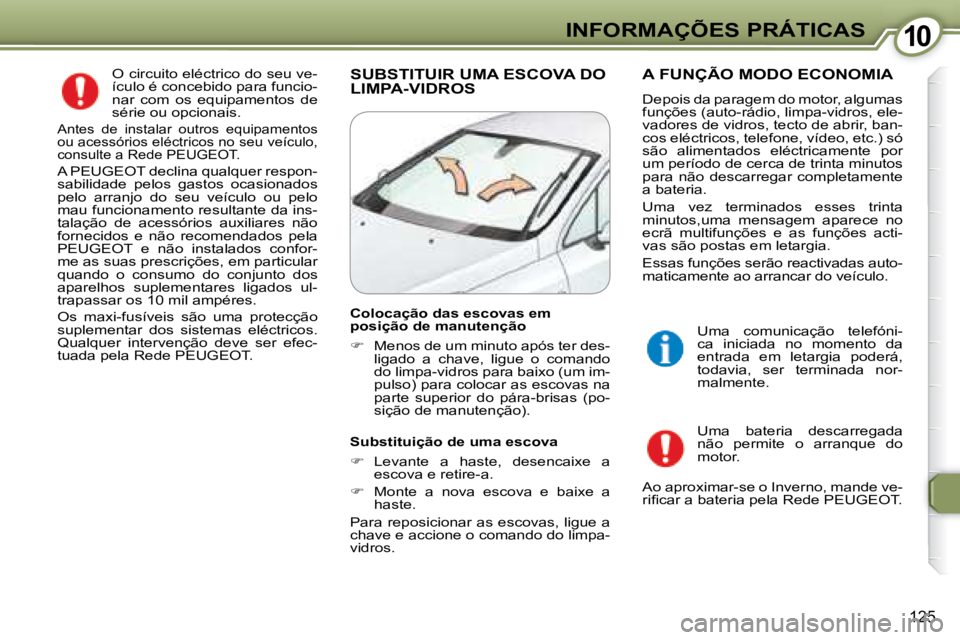

1010INFORMAÇÕES PRÁTICAS
125
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veículo,
consulte a Rede PEUGEOT .
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT .
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS A FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algumas
funções (auto-rádio, limpa-vidros, ele-
vadores de vidros, tecto de abrir, ban-
cos eléctricos, telefone, vídeo, etc.) só
são alimentados eléctricamente por
um período de cerca de trinta minutos
para não descarregar completamente
a bateria.
Uma vez terminados esses trinta
minutos,uma mensagem aparece no
ecrã multifunções e as funções acti-
vas são postas em letargia.
Essas funções serão reactivadas auto-
maticamente ao arrancar do veículo. Uma bateria descarregada
não permite o arranque do
motor.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT . Uma comunicação telefóni-
ca iniciada no momento da
entrada em letargia poderá,
todavia, ser terminada nor-
malmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a
escova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros.

1010INFORMAÇÕES PRÁTICAS
125
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veículo,
consulte a Rede PEUGEOT .
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT .
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS A FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algumas
funções (auto-rádio, limpa-vidros, ele-
vadores de vidros, tecto de abrir, ban-
cos eléctricos, telefone, vídeo, etc.) só
são alimentados eléctricamente por
um período de cerca de trinta minutos
para não descarregar completamente
a bateria.
Uma vez terminados esses trinta
minutos,uma mensagem aparece no
ecrã multifunções e as funções acti-
vas são postas em letargia.
Essas funções serão reactivadas auto-
maticamente ao arrancar do veículo. Uma bateria descarregada
não permite o arranque do
motor.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT . Uma comunicação telefóni-
ca iniciada no momento da
entrada em letargia poderá,
todavia, ser terminada nor-
malmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a
escova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros.

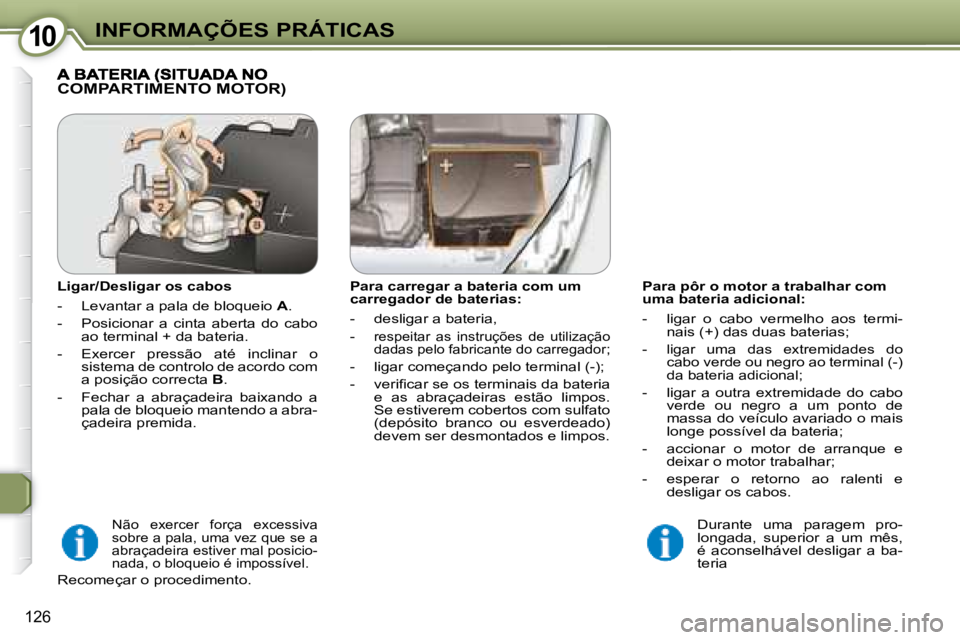

1010INFORMAÇÕES PRÁTICAS
126
Para pôr o motor a trabalhar com
uma bateria adicional:
- ligar o cabo vermelho aos termi-nais (+) das duas baterias;
-
ligar uma das extremidades do
cabo verde ou negro ao terminal (-)
da bateria adicional
;
- ligar a outra extremidade do cabo verde ou negro a um ponto de
massa do veículo avariado o mais
longe possível da bateria;
- accionar o motor de arranque e deixar o motor trabalhar;
- esperar o retorno ao ralenti e desligar os cabos.
COMPARTIMENTO MOTOR)
Ligar/Desligar os cabos
- Levantar a pala de bloqueio A .
- Posicionar a cinta aberta do cabo ao terminal + da bateria.
- Exercer pressão até inclinar o sistema de controlo de acordo com
a posição correcta B .
- Fechar a abraçadeira baixando a pala de bloqueio mantendo a abra-
çadeira premida.
Durante uma paragem pro-
longada, superior a um mês,
é aconselhável desligar a ba-
teria
Para carregar a bateria com um
carregador de baterias:
- desligar a bateria,
-
respeitar as instruções de utilização
dadas pelo fabricante do carregador;
- ligar começando pelo terminal (-);
- verifi car se os terminais da bateria e as abraçadeiras estão limpos.
Se estiverem cobertos com sulfato
(depósito branco ou esverdeado)
devem ser desmontados e limpos.
Não exercer força excessiva
sobre a pala, uma vez que se a
abraçadeira estiver mal posicio-
nada, o bloqueio é impossível.
Recomeçar o procedimento.

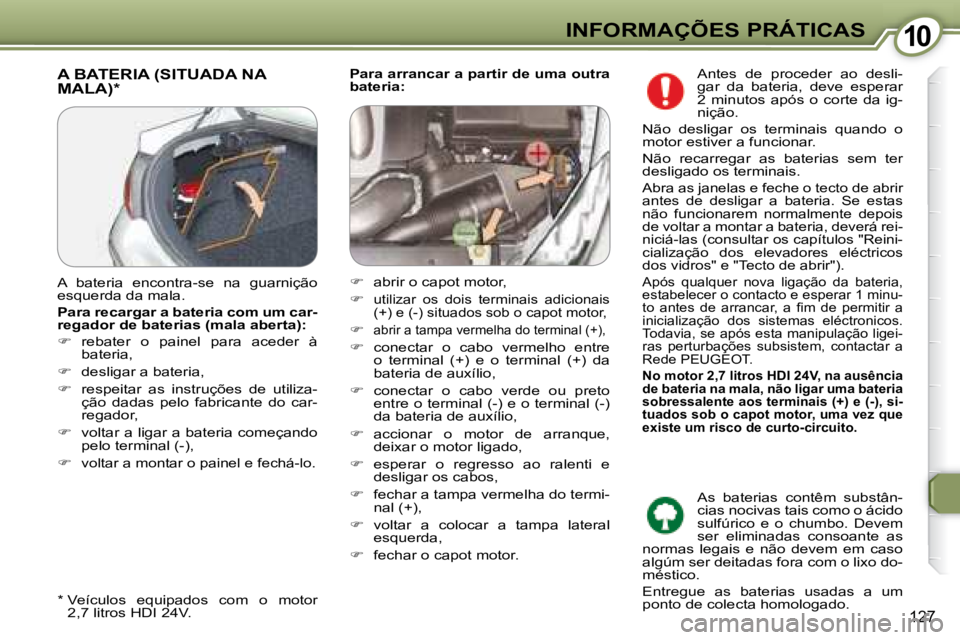

1010INFORMAÇÕES PRÁTICAS
127

Para arrancar a partir de uma outra
bateria: A BATERIA (SITUADA NA MALA) *
* Veículos equipados com o motor
2,7 litros HDI 24V.
A bateria encontra-se na guarnição
esquerda da mala.

Para recargar a bateria com um car-
regador de baterias (mala aberta):

 rebater o painel para aceder à
bateria,

 desligar a bateria,

 respeitar as instruções de utiliza-
ção dadas pelo fabricante do car-
regador,

 voltar a ligar a bateria começando
pelo terminal (-),


voltar a montar o painel e fechá-lo.
 abrir o capot motor,


utilizar os dois terminais adicionais
(+) e (-) situados sob o capot motor,


abrir a tampa vermelha do terminal (+),

 conectar o cabo vermelho entre
o terminal (+) e o terminal (+) da
bateria de auxílio,

 conectar o cabo verde ou preto
entre o terminal (-) e o terminal (-)
da bateria de auxílio,

 accionar o motor de arranque,
deixar o motor ligado,

 esperar o regresso ao ralenti e
desligar os cabos,

 fechar a tampa vermelha do termi-
nal (+),

 voltar a colocar a tampa lateral
esquerda,

 fechar o capot motor. Antes de proceder ao desli-
gar da bateria, deve esperar
2 minutos após o corte da ig-
nição.
Não desligar os terminais quando o
motor estiver a funcionar.
Não recarregar as baterias sem ter
desligado os terminais.
Abra as janelas e feche o tecto de abrir
antes de desligar a bateria. Se estas
não funcionarem normalmente depois
de voltar a montar a bateria, deverá rei-
niciá-las (consultar os capítulos "Reini-
cialização dos elevadores eléctricos
dos vidros" e "Tecto de abrir").
Após qualquer nova ligação da bateria,
estabelecer o contacto e esperar 1 minu-
to antes de arrancar, a fi m de permitir a
inicialização dos sistemas eléctronicos.
Todavia, se após esta manipulação ligei-
ras perturbações subsistem, contactar a
Rede PEUGEOT .

No motor 2,7 litros HDI 24V, na ausência
de bateria na mala, não ligar uma bateria
sobressalente aos terminais (+) e (-), si-
tuados sob o capot motor, uma vez que
existe um risco de curto-circuito.
As baterias contêm substân-
cias nocivas tais como o ácido
sulfúrico e o chumbo. Devem
ser eliminadas consoante as
normas legais e não devem em caso
algúm ser deitadas fora com o lixo do-
méstico.
Entregue as baterias usadas a um
ponto de colecta homologado.

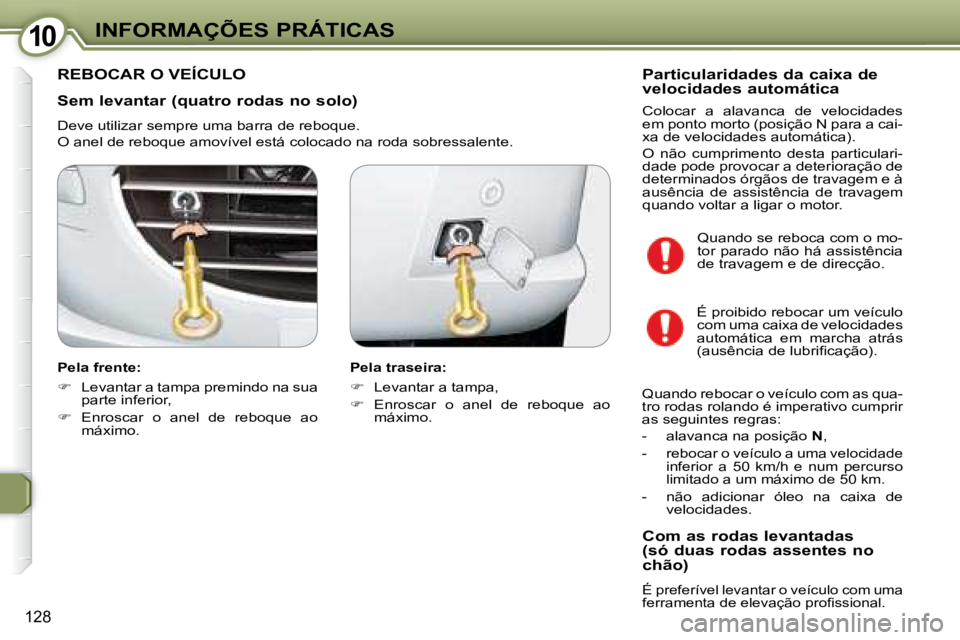

1010INFORMAÇÕES PRÁTICAS
128
Sem levantar (quatro rodas no solo)
Deve utilizar sempre uma barra de reboque.
O anel de reboque amovível está colocado na roda sobressalente.
Pela frente:

 Levantar a tampa premindo na sua
parte inferior,

 Enroscar o anel de reboque ao
máximo. Colocar a alavanca de velocidades
em ponto morto (posição N para a cai-
xa de velocidades automática).
O não cumprimento desta particulari-
dade pode provocar a deterioração de
determinados órgãos de travagem e à
ausência de assistência de travagem
quando voltar a ligar o motor.
REBOCAR O VEÍCULO
É proibido rebocar um veículo
com uma caixa de velocidades
automática em marcha atrás
(ausência de lubrifi cação).
Quando rebocar o veículo com as qua-
tro rodas rolando é imperativo cumprir
as seguintes regras:
- alavanca na posição N ,
-
rebocar o veículo a uma velocidade
inferior a 50 km/h e num percurso
limitado a um máximo de 50 km.

- não adicionar óleo na caixa de velocidades.
Pela traseira:

 Levantar a tampa,

 Enroscar o anel de reboque ao
máximo. Particularidades da caixa de
velocidades automática
Com as rodas levantadas
(só duas rodas assentes no
chão)
É preferível levantar o veículo com uma
ferramenta de elevação profi ssional.
Quando se reboca com o mo-
tor parado não há assistência
de travagem e de direcção.

1010INFORMAÇÕES PRÁTICAS
129
A INSTALAÇÃO DAS BARRAS DE TEJADILHO (BERLINA)
Para instalar barras de tejadilho trans-
versais, utilize as quatro fi xações rápidas
previstos para esse efeito. Levantar as
tampas de ocultação e regular as fi xa-
ções rápidas das barras do tejadilho.
Peso máximo autorizado no porta-
bagagens de tejadilho, para uma
altura de cargamento não ultrapas-
sando os 40 cm (excepto para o
suporte de bicicletas): 80 kg.
Se a altura ultrapassar os 40 cm,
adaptar a velocidade do veículo em
função do perfi l da estrada, a fi m de
não provocar danos nas barras do te-
jadilho e nas fi xações do mesmo.
Queira informar-se das legislações
nacionais para poder respeitar a regu-
lamentação do transporte de objectos
mais longos que o veículo.
INSTALAÇÃO DAS BARRAS DE TEJADILHO (407 SW)
Para instalar barras de tejadilho trans-
versais respeitar o seu posicionamento.
Está referenciado com marcas em
cada uma das barras longitudinais.
Utilizar os acessórios homologados
pela PEUGEOT respeitando as instru-
ções de montagem do fabricante. Peso máximo autorizado no
porta-bagagens de tejadilho,
para uma altura de carrega-
mento não ultrapassando
40 cm (à excepção do porta-
bicicletas): 100 Kg.
Se a altura ultrapassar os 40 cm,
adaptar a velocidade do veículo em
função do perfi l da estrada, a fi m de
não deteriorar as barras do tejadilho.
Queira conformar-se às legislações
nacionais a fi m de respeitar a regula-
mentação do transporte de objectos
mais compridos do que o veículo.

1010INFORMAÇÕES PRÁTICAS
130
Prestar, em todos os casos, atenção
à temperatura do líquido de arrefeci-
mento. Iluminação ATRELAR UM REBOQUE, UMA CARAVANA, UM BARCO...
Recomendamos utilizar os acopla-
mentos de reboque e as respectivas
luzes de origem PEUGEOT que foram
testados e homologados durante a
concepção do seu veículo e de confi ar
a montagem deste dispositivo à Rede
PEUGEOT .
Em caso de montagem fora da Rede
PEUGEOT , esta montagem deve ser
obrigatoriamente efectuada utilizando
as pré-instalações eléctricas monta-
das na parte posterior do veículo e as
indicações do fabricante.
Conselhos de Condução

Repartição da Carga: repartir a carga
no reboque para que os objectos mais
pesados fi quem o mais perto possível
do eixo e que o peso sobre a fl echa se
aproxime do máximo autorizado mas
sem ultrapassá-lo.

Arrefecimento: ao rebocar num
declive, a temperatura do líquido de
arrefecimento aumenta.
Como o ventilador é accionado electrica-
mente, a sua capacidade de arrefecimen-
to não depende do regime do motor.
Para os veículos equipados com uma
motorização HDI, recomenda-se após
uma utilização intensiva (reboque em
auto estrada, condução esforçada, ...)
deixar o motor ligado cerca de 20 se-
gundos ao ralenti antes de desligar a
ignição. Isto permite limitar as subidas
de temperatura do motor após a pa-
ragem.

Observação: Em alguns casos
de utilização particularmente se-
veras (tracção da carga máxima
com temperaturas elevadas), o
motor limita automaticamente a sua po-
tência e escolhe a relação da caixa auto-
mática adaptada ao modo manual. Neste
caso, o corte do ar condicionado permite
recuperar a potência do motor e, conse-
quentemente, melhorar a capacidade de
reboque.
Se a luz do avisador de tem-
peratura do líquido de arre-
fecimento acender, parar o
veículo e desligar o motor
logo que possível.

Pneus: Verifi car a pressão dos pneus
do veículo rebocado (etiqueta situada
no montante central da porta do lado do
condutor) e do reboque arrastado, res-
peitando as pressões recomendadas.

Travões: Com um atrelado, a distância de
travagem aumenta. Circular a velocidade
moderada, meter a mudança inferior a
tempo e travar progressivamente.

Vento lateral: a sensibilidade ao vento
lateral aumenta. Conduzir com suavi-
dade e a velocidade moderada.
Ajuste manual
Ajustar os faróis para não ofuscar os
outros automobilistas. Verifi car a sina-
lização eléctrica do reboque.

1010INFORMAÇÕES PRÁTICAS
131
ACESSÓRIOS PARA O SEU 407
Uma vasta gama de acessórios refe-
renciados pela PEUGEOT e peças de
origem são propostas pela rede.
Benefi ciam todos da referência
PEUGEOT .
Estes acessórios e peças, depois de
terem sido testados e aprovados em
fi abilidade e em segurança, são adap-
tados ao seu veículo PEUGEOT .
Esta oferta da loja PEUGEOT está
estruturada em redor de 5 famílias:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC, e é dedicada a:
Alarme anti-roubo, ajuda ao esta-
cionamento, vidros gravados, anti-
roubos de rodas, estojo de primeiros
socorros, triângulo de sinalização,
colete de segurança de visibilidade
máxima, correntes para a neve, gre-
lha separadora para animais...

"Protect":
Capas para estofos compatíveis
com os airbags laterais, tapetes,
contentor para a mala.
Para o lazer: barras de tejadilho,
acessórios para transporte (supor-
te para bicicletas, para esquis), mala do tejadi-
lho, sobre-elevações e bancos para crianças,
cortina do óculo traseiro, consola para rádio-
telefone, cortinas laterais, modulo isotérmico.
Gancho para reboque que necessita, impera-
tivamente, de uma montagem efectuada pela
rede PEUGEOT.

"Confort":
Telefone, kit mãos-livres,
orientação, carregador de
CD, multimédia, ligação para
leitor MP3 (no porta-luvas)

"Audio":
Jantes em alumínio, tampões,
embelezadores, volante em pele,
guarda-lamas de estilo, defl ecto-
res das portas, protectores do li-
miar das portas em inox.

"Design":
Líquido lava-vidros, produtos
de limpeza interior e exterior.

"Tecnic":
A colocação de um equipa-
mento ou de um acessório
eléctrico não referenciado por
Automóveis PEUGEOT , pode
originar uma avaria no sistema elec-
trónico do seu veículo.
Agradecemos que note bem este por-
menor e aconselhamo-lo a contactar
um Representante Autorizado da Marca
para que lhe apresente a gama dos equi-
pamentos ou acessórios referenciados.

Nota
Para evitar qualquer problema sob os
pedais:
- assegurar-se da colocação e fi xa- ção correctas do tapete.
- nunca sobrepor vários tapetes.
Consoante os países de comercia-
lização, os coletes de segurança,
os triângulos de pré-sinalização e
as lâmpadas sobresselentes são
obrigatórios a bordo do veículo.

Instalação de emissores de
rádiotelecomunicação
Antes de instalar emissores de teleco-
municação em pós-equipamento, com
antena exterior no seu veículo, reco-
mendamos que entre em contacto com
um representante da marca PEUGEOT .
A rede PEUGEOT comunicará as ca-
racterísticas dos emissores (banda de
frequência, potência de saída máxima,
posição da antena, condições espe-
cífi cas de instalação) que podem ser
montados, em conformidade com a
Directiva de Compatibilidade Electro-
magnética Automóvel (2004/104/CE).

1111CARACTERÍSTICAS TÉCNICAS
132 * Mudança do óleo por gravidade, com bujão de enchimento de óleo aberto.

Tipos variantes versões:
6D.../6E...
GASOLINA

6FYC RFJC RFJF 3FYH 3FYF XFVJ

MOTORES
1,8 litros
16V
2 litros 16V 2,2 litros 16V
3 litros V6
24V
Cilindrada (cm 3
) 1 749 1 997 2 230 2 946
Diâmetro x curso (mm) 82,7 x 81,4 85 x 88 86 x 96 8 7 x 82,6
Potência máxima norma CEE (KW) 92 103 120 155
Regime de potência max. (tr/min) 5 500 6 000 5 65 0/5 875 6 000
Binário máximo norma CEE (Nm) 163 191/200 217/220 2 90
Regime de binário máx. (tr/min) 4 500 4 100/4 000 3 900/4 150 3 750
Combustível Sem
chumbo Sem chumbo Sem chumbo Sem
chumbo
Catalisador Sim Sim Sim Sim

Caixa de velocidades Manual
(5 relações) Manual
(5 relações) Auto.
(4 relações) Manual
(6 relações) Auto.
(4 relações) Auto.
(6 relações)

Capacidade de óleo (em litros)
Motor (com troca do elemento fi ltrante) * 4,25 4,25 4,25 4,25 4,25 4,75
MOTORIZAÇÕES E CAIXAS DE VELOCIDADES
