Peugeot 407 2008 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 407, Model: Peugeot 407 2008Pages: 202, PDF Dimensioni: 9.72 MB
Page 91 of 202
5VISIBILITÀ
82

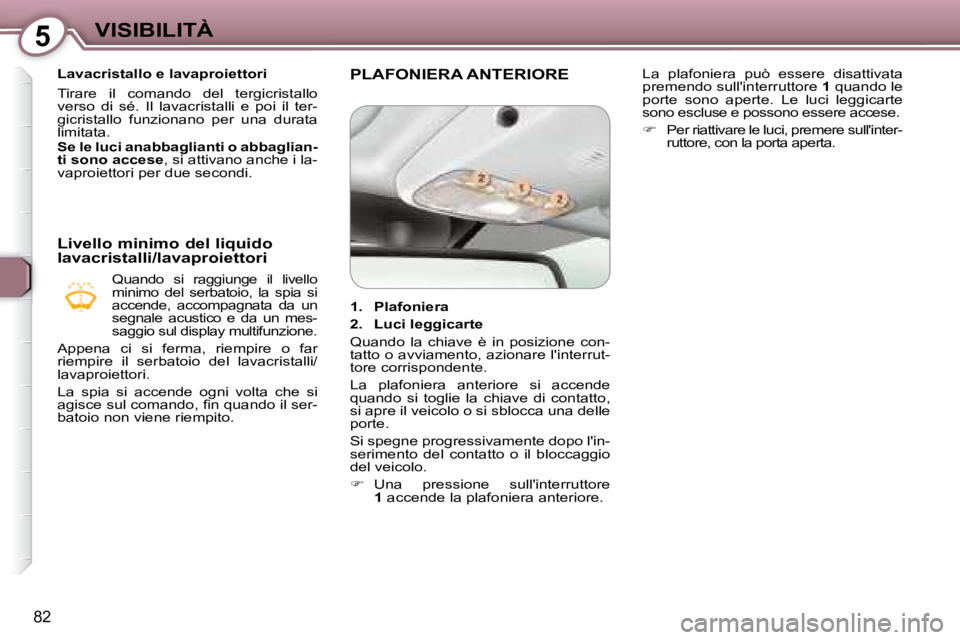

Lavacristallo e lavaproiettori
Tirare il comando del tergicristallo
verso di sé. Il lavacristalli e poi il ter-
gicristallo funzionano per una durata
limitata.
Se le luci anabbaglianti o abbaglian-
ti sono accese , si attivano anche i la-
vaproiettori per due secondi.
Quando si raggiunge il livello
minimo del serbatoio, la spia si
accende, accompagnata da un
segnale acustico e da un mes-
saggio sul display multifunzione.
Appena ci si ferma, riempire o far
riempire il serbatoio del lavacristalli/
lavaproiettori.
La spia si accende ogni volta che si
a g i s c e s u l c o m a n d o , fi n q u a n d o i l s e r -
batoio non viene riempito.
PLAFONIERA ANTERIORE La plafoniera può essere disattivata
premendo sull'interruttore 1 quando le
porte sono aperte. Le luci leggicarte
sono escluse e possono essere accese.
Per riattivare le luci, premere sull'inter-
ruttore, con la porta aperta.
Livello minimo del liquido
lavacristalli/lavaproiettori
1. Plafoniera
2. Luci leggicarte
Quando la chiave è in posizione con-
tatto o avviamento, azionare l'interrut-
tore corrispondente.
La plafoniera anteriore si accende
quando si toglie la chiave di contatto,
si apre il veicolo o si sblocca una delle
porte.
Si spegne progressivamente dopo l'in-
serimento del contatto o il bloccaggio
del veicolo.
Una pressione sull'interruttore
1 accende la plafoniera anteriore.
Page 92 of 202
5VISIBILITÀ
83

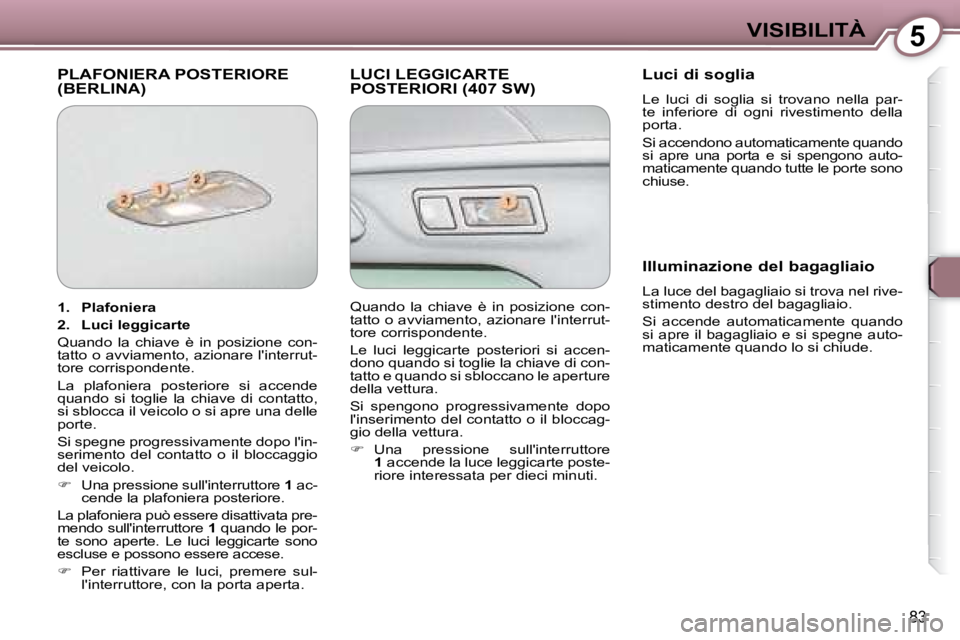

PLAFONIERA POSTERIORE (BERLINA) LUCI LEGGICARTE POSTERIORI (407 SW) Luci di soglia
Le luci di soglia si trovano nella par-
te inferiore di ogni rivestimento della
porta.
Si accendono automaticamente quando
si apre una porta e si spengono auto-
maticamente quando tutte le porte sono
chiuse.
Illuminazione del bagagliaio
La luce del bagagliaio si trova nel rive-
stimento destro del bagagliaio.
Si accende automaticamente quando
si apre il bagagliaio e si spegne auto-
maticamente quando lo si chiude.
1. Plafoniera
2. Luci leggicarte
Quando la chiave è in posizione con-
tatto o avviamento, azionare l'interrut-
tore corrispondente.
La plafoniera posteriore si accende
quando si toglie la chiave di contatto,
si sblocca il veicolo o si apre una delle
porte.
Si spegne progressivamente dopo l'in-
serimento del contatto o il bloccaggio
del veicolo.
Una pressione sull'interruttore 1 ac-
cende la plafoniera posteriore.
La plafoniera può essere disattivata pre-
mendo sull'interruttore 1 quando le por-
te sono aperte. Le luci leggicarte sono
escluse e possono essere accese.
Per riattivare le luci, premere sul-
l'interruttore, con la porta aperta. Quando la chiave è in posizione con-
tatto o avviamento, azionare l'interrut-
tore corrispondente.
Le luci leggicarte posteriori si accen-
dono quando si toglie la chiave di con-
tatto e quando si sbloccano le aperture
della vettura.
Si spengono progressivamente dopo
l'inserimento del contatto o il bloccag-
gio della vettura.
Una pressione sull'interruttore
1 accende la luce leggicarte poste-
riore interessata per dieci minuti.
Page 93 of 202
6SISTEMAZIONI
84

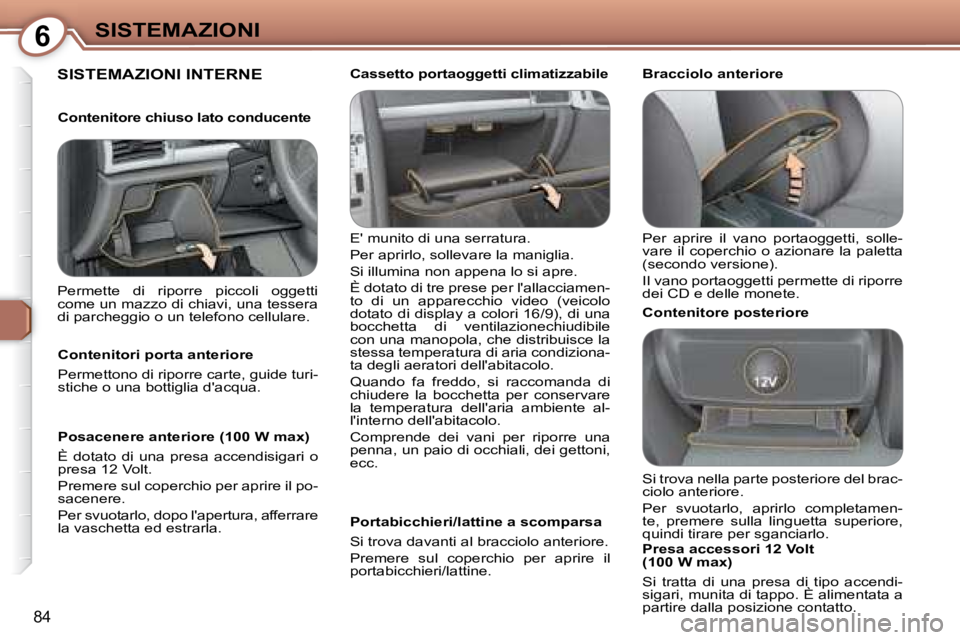

SISTEMAZIONI INTERNE
E' munito di una serratura.
Per aprirlo, sollevare la maniglia.
Si illumina non appena lo si apre.
È dotato di tre prese per l'allacciamen-
to di un apparecchio video (veicolo
dotato di display a colori 16/9), di una
bocchetta di ventilazionechiudibile
con una manopola, che distribuisce la
stessa temperatura di aria condiziona-
ta degli aeratori dell'abitacolo.
Quando fa freddo, si raccomanda di
chiudere la bocchetta per conservare
la temperatura dell'aria ambiente al-
l'interno dell'abitacolo.
Comprende dei vani per riporre una
penna, un paio di occhiali, dei gettoni,
ecc. Per aprire il vano portaoggetti, solle-
vare il coperchio o azionare la paletta
(secondo versione).
Il vano portaoggetti permette di riporre
dei CD e delle monete.
Contenitore posteriore
C o n t e n i t o r e c h i u s o l a t o c o n d u c e n t e
Contenitori porta anteriore
Permettono di riporre carte, guide turi-
stiche o una bottiglia d'acqua.
Posacenere anteriore (100 W max)
È dotato di una presa accendisigari o
presa 12 Volt.
Premere sul coperchio per aprire il po-
sacenere.
Per svuotarlo, dopo l'apertura, afferrare
la vaschetta ed estrarla.
P o r t a b i c c h i e r i / l a t t i n e a s c o m p a r s a
Si trova davanti al bracciolo anteriore.
Premere sul coperchio per aprire il
portabicchieri/lattine. Presa accessori 12 Volt
(100 W max)
Si tratta di una presa di tipo accendi-
sigari, munita di tappo. È alimentata a
partire dalla posizione contatto.
Permette di riporre piccoli oggetti
come un mazzo di chiavi, una tessera
di parcheggio o un telefono cellulare.
Cassetto portaoggetti climatizzabile Bracciolo
anteriore
Si trova nella parte posteriore del brac-
ciolo anteriore.
Per svuotarlo, aprirlo completamen-
te, premere sulla linguetta superiore,
quindi tirare per sganciarlo.
Page 94 of 202
6SISTEMAZIONI
85

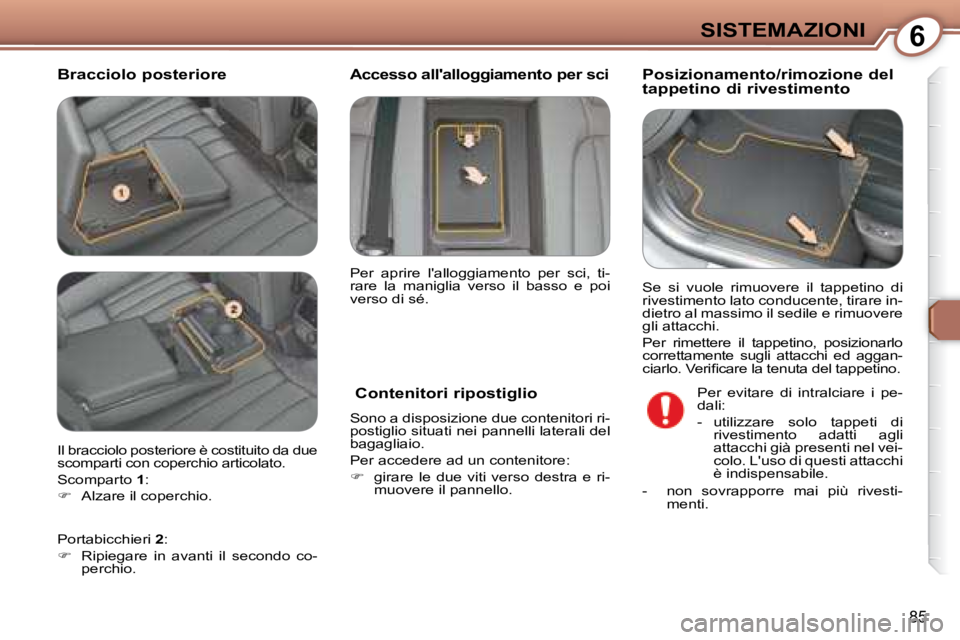

Bracciolo posteriore Posizionamento/rimozione del
tappetino di rivestimento
Contenitori ripostiglio
Sono a disposizione due contenitori ri-
postiglio situati nei pannelli laterali del
bagagliaio.
Per accedere ad un contenitore:
girare le due viti verso destra e ri-
muovere il pannello. Accesso all'alloggiamento per sci
Per evitare di intralciare i pe-
dali:
- utilizzare solo tappeti di rivestimento adatti agli
attacchi già presenti nel vei-
colo. L'uso di questi attacchi
è indispensabile.
- n o n s o v r a p p o r r e m a i p i ù r i v e s t i - menti.
Il bracciolo posteriore è costituito da due
scomparti con coperchio articolato.
Scomparto
1 :
Alzare il coperchio. Per aprire l'alloggiamento per sci, ti-
rare la maniglia verso il basso e poi
verso di sé.
Se si vuole rimuovere il tappetino di
rivestimento lato conducente, tirare in-
dietro al massimo il sedile e rimuovere
gli attacchi.
Per rimettere il tappetino, posizionarlo
correttamente sugli attacchi ed aggan-
c i a r l o . V e r i fi c a r e l a t e n u t a d e l t a p p e t i n o .
Portabicchieri 2 :
Ripiegare in avanti il secondo co-
perchio.
Page 95 of 202
6SISTEMAZIONI
86

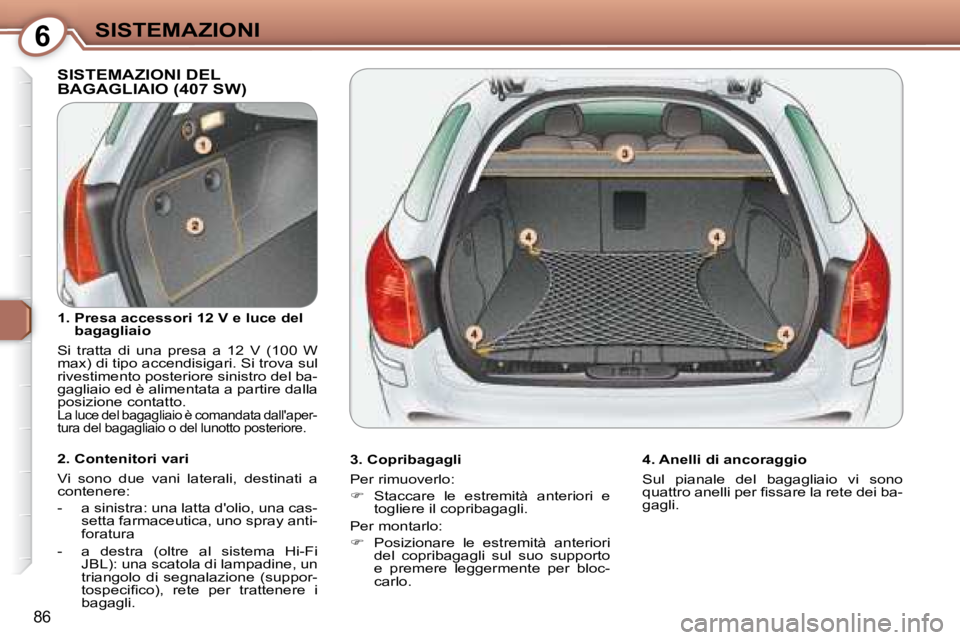

SISTEMAZIONI DEL BAGAGLIAIO (407 SW)
3. Copribagagli
Per rimuoverlo:
Staccare le estremità anteriori e
togliere il copribagagli.
Per montarlo:
Posizionare le estremità anteriori
del copribagagli sul suo supporto
e premere leggermente per bloc-
carlo.
1. Presa accessori 12 V e luce del
bagagliaio
Si tratta di una presa a 12 V (100 W
max) di tipo accendisigari. Si trova sul
rivestimento posteriore sinistro del ba-
gagliaio ed è alimentata a partire dalla
posizione contatto.
La luce del bagagliaio è comandata dall'aper-
tura del bagagliaio o del lunotto posteriore.
4. Anelli di ancoraggio
Sul pianale del bagagliaio vi sono
q u a t t r o a n e l l i p e r fi s s a r e l a r e t e d e i b a -
gagli.
2. Contenitori vari
Vi sono due vani laterali, destinati a
contenere:
- a sinistra: una latta d'olio, una cas-
setta farmaceutica, uno spray anti-
foratura
- a destra (oltre al sistema Hi-Fi JBL): una scatola di lampadine, un
triangolo di segnalazione (suppor-
t o s p e c i fi c o ) , r e t e p e r t r a t t e n e r e i
bagagli.
Page 96 of 202
6SISTEMAZIONI
87

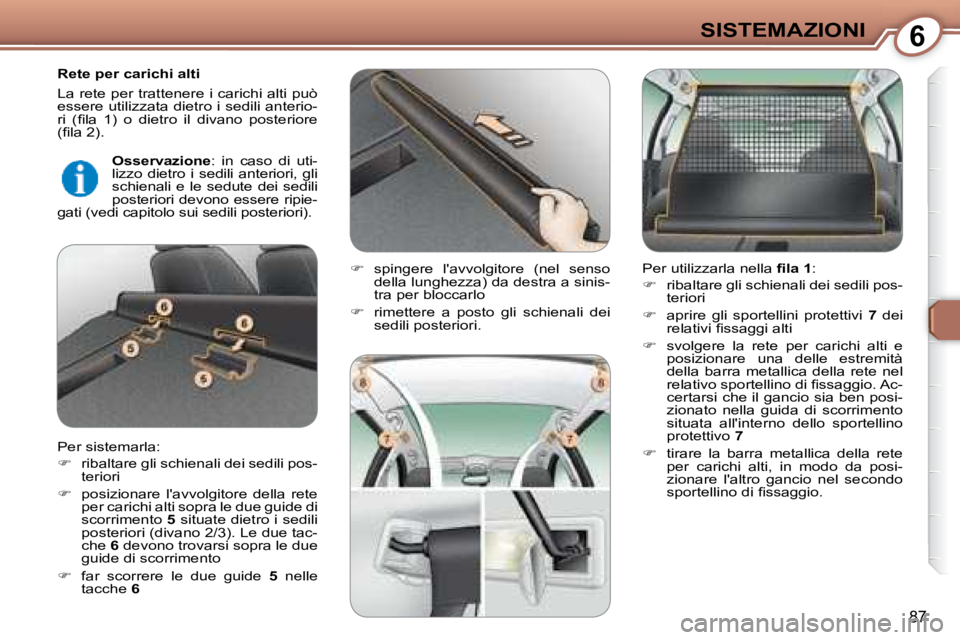

R e t e p e r c a r i c h i a l t i
La rete per trattenere i carichi alti può
essere utilizzata dietro i sedili anterio-
r i ( fi l a 1 ) o d i e t r o i l d i v a n o p o s t e r i o r e
( fi l a 2 ) .
Per sistemarla:
ribaltare gli schienali dei sedili pos-
teriori
posizionare l'avvolgitore della rete
per carichi alti sopra le due guide di
scorrimento 5 situate dietro i sedili
posteriori (divano 2/3). Le due tac-
che 6 devono trovarsi sopra le due
guide di scorrimento
far scorrere le due guide 5 nelle
tacche 6
spingere l'avvolgitore (nel senso
della lunghezza) da destra a sinis-
tra per bloccarlo
rimettere a posto gli schienali dei
sedili posteriori. Per utilizzarla nella
fi l a 1 :
ribaltare gli schienali dei sedili pos-
teriori
aprire gli sportellini protettivi 7 dei
r e l a t i v i fi s s a g g i a l t i
svolgere la rete per carichi alti e
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 7
tirare la barra metallica della rete
per carichi alti, in modo da posi-
zionare l'altro gancio nel secondo
s p o r t e l l i n o d i fi s s a g g i o .
Osservazione : in caso di uti-
lizzo dietro i sedili anteriori, gli
schienali e le sedute dei sedili
posteriori devono essere ripie-
gati (vedi capitolo sui sedili posteriori).
Page 97 of 202
6SISTEMAZIONI
88

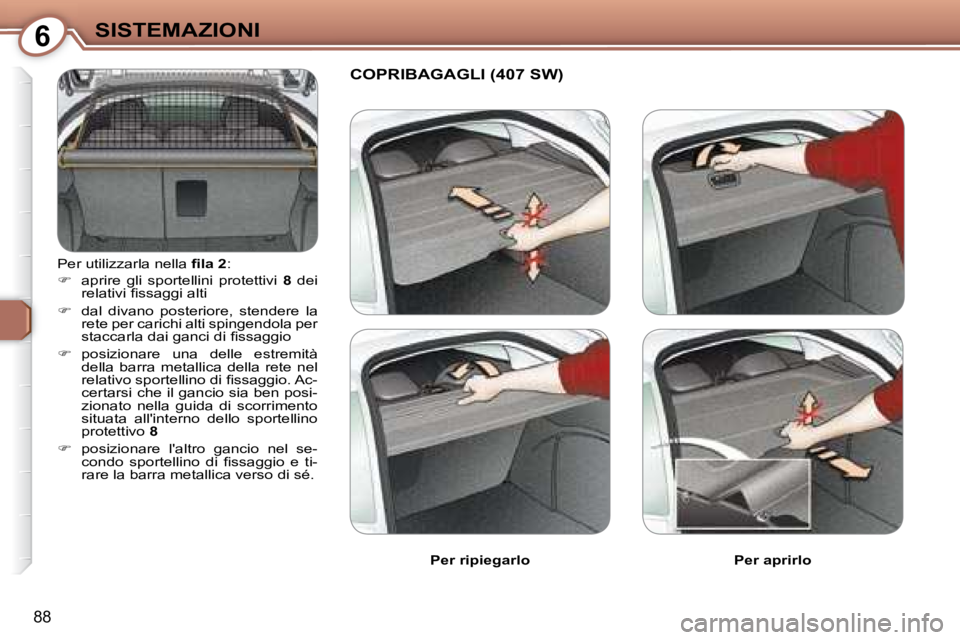

Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel se-
c o n d o s p o r t e l l i n o d i fi s s a g g i o e t i -
rare la barra metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407 SW)
Page 98 of 202
6SISTEMAZIONI
88
Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel se-
c o n d o s p o r t e l l i n o d i fi s s a g g i o e t i -
rare la barra metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407 SW)
Page 99 of 202
7SICUREZZA
89

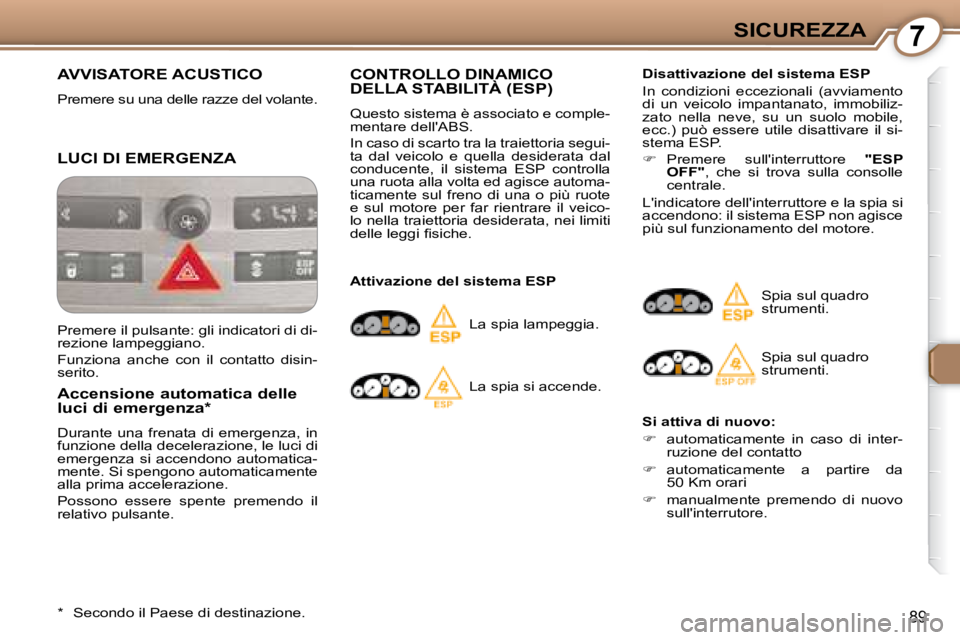

AVVISATORE ACUSTICO
Premere su una delle razze del volante.
LUCI DI EMERGENZA
Accensione automatica delle
luci di emergenza *
Durante una frenata di emergenza, in
funzione della decelerazione, le luci di
emergenza si accendono automatica-
mente. Si spengono automaticamente
alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
* Secondo il Paese di destinazione.
CONTROLLO DINAMICO DELLA STABILITÀ (ESP)
Questo sistema è associato e comple-
mentare dell'ABS.
In caso di scarto tra la traiettoria segui-
ta dal veicolo e quella desiderata dal
conducente, il sistema ESP controlla
una ruota alla volta ed agisce automa-
t i c a m e n t e s u l f r e n o d i u n a o p i ù r u o t e
e sul motore per far rientrare il veico-
lo nella traiettoria desiderata, nei limiti
d e l l e l e g g i fi s i c h e .
Attivazione del sistema ESP La spia lampeggia.
La spia si accende. Disattivazione del sistema ESP
In condizioni eccezionali (avviamento
di un veicolo impantanato, immobiliz-
zato nella neve, su un suolo mobile,
ecc.) può essere utile disattivare il si-
stema ESP.
Premere sull'interruttore "ESP
OFF" , che si trova sulla consolle
centrale.
L'indicatore dell'interruttore e la spia si
accendono: il sistema ESP non agisce
p i ù s u l f u n z i o n a m e n t o d e l m o t o r e .
Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Si attiva di nuovo:
automaticamente in caso di inter-
ruzione del contatto
automaticamente a partire da
50 Km orari
manualmente premendo di nuovo
sull'interrutore.
Premere il pulsante: gli indicatori di di-
rezione lampeggiano.
Funziona anche con il contatto disin-
serito.
Page 100 of 202
7SICUREZZA
89
AVVISATORE ACUSTICO
Premere su una delle razze del volante.
LUCI DI EMERGENZA
Accensione automatica delle
luci di emergenza *
Durante una frenata di emergenza, in
funzione della decelerazione, le luci di
emergenza si accendono automatica-
mente. Si spengono automaticamente
alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
* Secondo il Paese di destinazione.
CONTROLLO DINAMICO DELLA STABILITÀ (ESP)
Questo sistema è associato e comple-
mentare dell'ABS.
In caso di scarto tra la traiettoria segui-
ta dal veicolo e quella desiderata dal
conducente, il sistema ESP controlla
una ruota alla volta ed agisce automa-
t i c a m e n t e s u l f r e n o d i u n a o p i ù r u o t e
e sul motore per far rientrare il veico-
lo nella traiettoria desiderata, nei limiti
d e l l e l e g g i fi s i c h e .
Attivazione del sistema ESP La spia lampeggia.
La spia si accende. Disattivazione del sistema ESP
In condizioni eccezionali (avviamento
di un veicolo impantanato, immobiliz-
zato nella neve, su un suolo mobile,
ecc.) può essere utile disattivare il si-
stema ESP.
Premere sull'interruttore "ESP
OFF" , che si trova sulla consolle
centrale.
L'indicatore dell'interruttore e la spia si
accendono: il sistema ESP non agisce
p i ù s u l f u n z i o n a m e n t o d e l m o t o r e .
Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Si attiva di nuovo:
automaticamente in caso di inter-
ruzione del contatto
automaticamente a partire da
50 Km orari
manualmente premendo di nuovo
sull'interrutore.
Premere il pulsante: gli indicatori di di-
rezione lampeggiano.
Funziona anche con il contatto disin-
serito.
