1010INFORMAZIONI PRATICHE
119

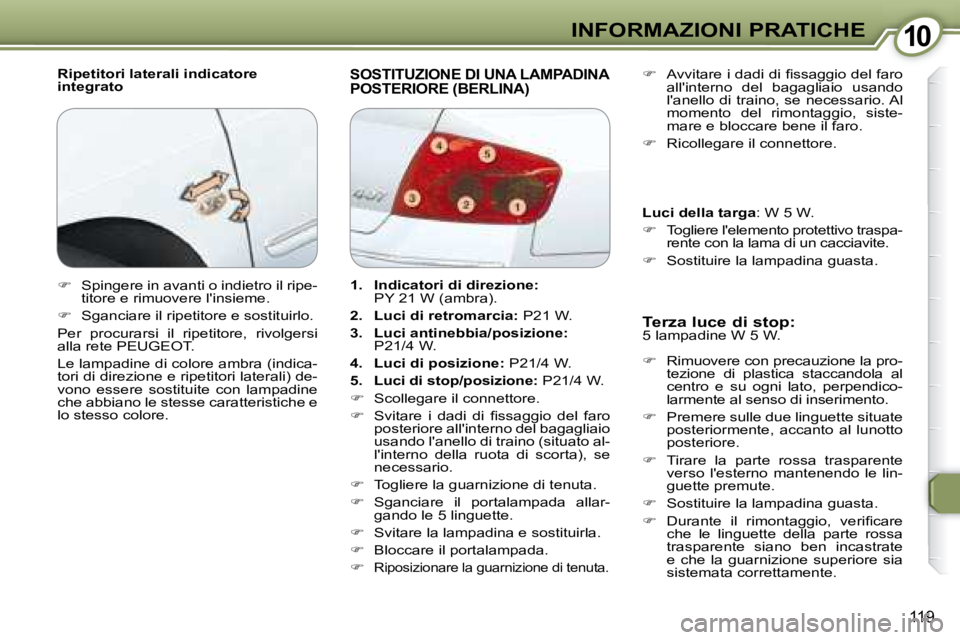

Ripetitori laterali indicatore
integrato SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (BERLINA)
Terza luce di stop:
5 lampadine W 5 W.
Rimuovere con precauzione la pro-
tezione di plastica staccandola al
centro e su ogni lato, perpendico-
larmente al senso di inserimento.
Premere sulle due linguette situate
posteriormente, accanto al lunotto
posteriore.
Tirare la parte rossa trasparente
verso l'esterno mantenendo le lin-
guette premute.
Sostituire la lampadina guasta.
D u r a n t e i l r i m o n t a g g i o , v e r i fi c a r e
che le linguette della parte rossa
trasparente siano ben incastrate
e che la guarnizione superiore sia
sistemata correttamente.
A v v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio usando
l'anello di traino, se necessario. Al
momento del rimontaggio, siste-
mare e bloccare bene il faro.
Ricollegare il connettore.
Luci della targa : W 5 W.
Togliere l'elemento protettivo traspa-
rente con la lama di un cacciavite.
Sostituire la lampadina guasta.
Spingere in avanti o indietro il ripe-
titore e rimuovere l'insieme.
Sganciare il ripetitore e sostituirlo.
Per procurarsi il ripetitore, rivolgersi
alla rete PEUGEOT .
Le lampadine di colore ambra (indica-
tori di direzione e ripetitori laterali) de-
vono essere sostituite con lampadine
che abbiano le stesse caratteristiche e
lo stesso colore.
1. Indicatori di direzione:
P Y 2 1 W ( a m b r a ) .
2. Luci di retromarcia: P21 W.
3. Luci antinebbia/posizione:
P21/4 W.
4. Luci di posizione: P21/4 W.
5. Luci di stop/posizione: P21/4 W.
Scollegare il connettore.
S v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
posteriore all'interno del bagagliaio
usando l'anello di traino (situato al-
l'interno della ruota di scorta), se
necessario.
Togliere la guarnizione di tenuta.
Sganciare il portalampada allar-
gando le 5 linguette.
Svitare la lampadina e sostituirla.
Bloccare il portalampada.
Riposizionare la guarnizione di tenuta.
Page 132 of 202
1010INFORMAZIONI PRATICHE
119
Ripetitori laterali indicatore
integrato SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (BERLINA)
Terza luce di stop:
5 lampadine W 5 W.
Rimuovere con precauzione la pro-
tezione di plastica staccandola al
centro e su ogni lato, perpendico-
larmente al senso di inserimento.
Premere sulle due linguette situate
posteriormente, accanto al lunotto
posteriore.
Tirare la parte rossa trasparente
verso l'esterno mantenendo le lin-
guette premute.
Sostituire la lampadina guasta.
D u r a n t e i l r i m o n t a g g i o , v e r i fi c a r e
che le linguette della parte rossa
trasparente siano ben incastrate
e che la guarnizione superiore sia
sistemata correttamente.
A v v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio usando
l'anello di traino, se necessario. Al
momento del rimontaggio, siste-
mare e bloccare bene il faro.
Ricollegare il connettore.
Luci della targa : W 5 W.
Togliere l'elemento protettivo traspa-
rente con la lama di un cacciavite.
Sostituire la lampadina guasta.
Spingere in avanti o indietro il ripe-
titore e rimuovere l'insieme.
Sganciare il ripetitore e sostituirlo.
Per procurarsi il ripetitore, rivolgersi
alla rete PEUGEOT .
Le lampadine di colore ambra (indica-
tori di direzione e ripetitori laterali) de-
vono essere sostituite con lampadine
che abbiano le stesse caratteristiche e
lo stesso colore.
1. Indicatori di direzione:
P Y 2 1 W ( a m b r a ) .
2. Luci di retromarcia: P21 W.
3. Luci antinebbia/posizione:
P21/4 W.
4. Luci di posizione: P21/4 W.
5. Luci di stop/posizione: P21/4 W.
Scollegare il connettore.
S v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
posteriore all'interno del bagagliaio
usando l'anello di traino (situato al-
l'interno della ruota di scorta), se
necessario.
Togliere la guarnizione di tenuta.
Sganciare il portalampada allar-
gando le 5 linguette.
Svitare la lampadina e sostituirla.
Bloccare il portalampada.
Riposizionare la guarnizione di tenuta.
Page 133 of 202
1010INFORMAZIONI PRATICHE
120

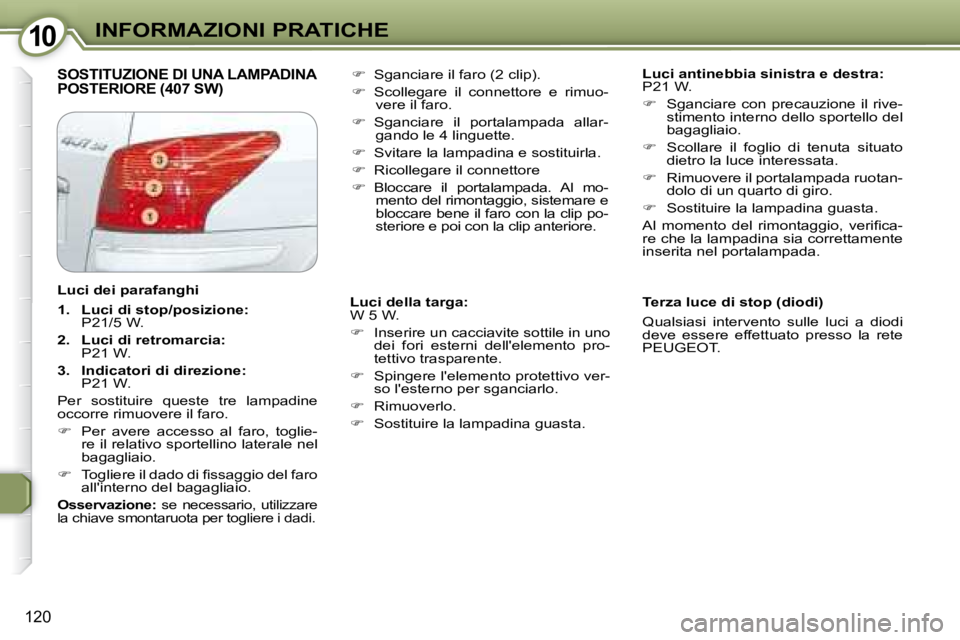

SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (407 SW)
Luci antinebbia sinistra e destra:
P21 W.
Sganciare con precauzione il rive-
stimento interno dello sportello del
bagagliaio.
Scollare il foglio di tenuta situato
dietro la luce interessata.
Rimuovere il portalampada ruotan-
dolo di un quarto di giro.
Sostituire la lampadina guasta.
A l m o m e n t o d e l r i m o n t a g g i o , v e r i fi c a -
re che la lampadina sia correttamente
inserita nel portalampada.
Sganciare il faro (2 clip).
Scollegare il connettore e rimuo-
vere il faro.
Sganciare il portalampada allar-
gando le 4 linguette.
Svitare la lampadina e sostituirla.
Ricollegare il connettore
Bloccare il portalampada. Al mo-
mento del rimontaggio, sistemare e
bloccare bene il faro con la clip po-
steriore e poi con la clip anteriore.
Luci della targa:
W 5 W.
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento pro-
tettivo trasparente.
Spingere l'elemento protettivo ver-
so l'esterno per sganciarlo.
Rimuoverlo.
Sostituire la lampadina guasta. Terza luce di stop (diodi)
Qualsiasi intervento sulle luci a diodi
deve essere effettuato presso la rete
PEUGEOT .
L u c i d e i p a r a f a n g h i
1. Luci di stop/posizione:
P21/5 W.
2. Luci di retromarcia:
P21 W.
3. Indicatori di direzione:
P21 W.
Per sostituire queste tre lampadine
occorre rimuovere il faro.
Per avere accesso al faro, toglie-
re il relativo sportellino laterale nel
bagagliaio.
T o g l i e r e i l d a d o d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio.
Osservazione: se necessario, utilizzare
la chiave smontaruota per togliere i dadi.
Page 134 of 202
1010INFORMAZIONI PRATICHE
121

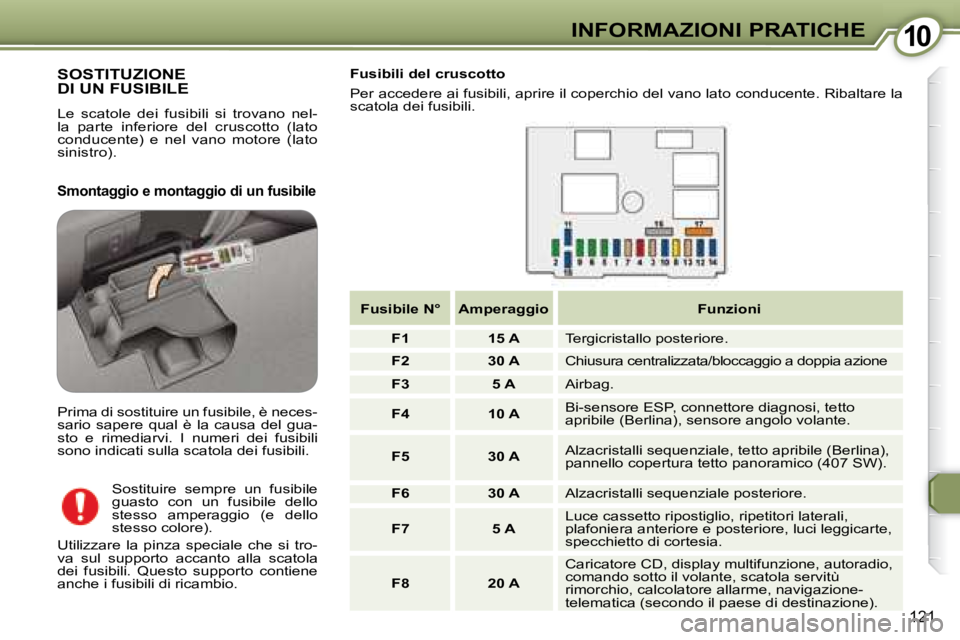

SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Fusibili del cruscotto
Per accedere ai fusibili, aprire il coperchio del vano lato con
ducente. Ribaltare la
scatola dei fusibili.
Smontaggio e montaggio di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore).
Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.
Fusibile N° Amperaggio Funzioni
F1 15 A Tergicristallo posteriore.
F2 30 A Chiusura centralizzata/bloccaggio a doppia azio ne
F3 5 A Airbag.
F4 10 A Bi-sensore ESP, connettore diagnosi, tetto
apribile (Berlina), sensore angolo volante.
F5 30 A Alzacristalli sequenziale, tetto apribile (Berlina),
pannello copertura tetto panoramico (407 SW).
F6 30 A Alzacristalli sequenziale posteriore.
F7 5 A Luce cassetto ripostiglio, ripetitori laterali,
plafoniera anteriore e posteriore, luci leggicarte,
specchietto di cortesia.
F8 20 A Caricatore CD, display multifunzione, autoradio,
c o m a n d o s o t t o i l v o l a n t e , s c a t o l a s e r v i t ù
rimorchio, calcolatore allarme, navigazione-
telematica (secondo il paese di destinazione).
Page 135 of 202
1010INFORMAZIONI PRATICHE
121
SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Fusibili del cruscotto
Per accedere ai fusibili, aprire il coperchio del vano lato con
ducente. Ribaltare la
scatola dei fusibili.
Smontaggio e montaggio di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore).
Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.
Fusibile N° Amperaggio Funzioni
F1 15 A Tergicristallo posteriore.
F2 30 A Chiusura centralizzata/bloccaggio a doppia azio ne
F3 5 A Airbag.
F4 10 A Bi-sensore ESP, connettore diagnosi, tetto
apribile (Berlina), sensore angolo volante.
F5 30 A Alzacristalli sequenziale, tetto apribile (Berlina),
pannello copertura tetto panoramico (407 SW).
F6 30 A Alzacristalli sequenziale posteriore.
F7 5 A Luce cassetto ripostiglio, ripetitori laterali,
plafoniera anteriore e posteriore, luci leggicarte,
specchietto di cortesia.
F8 20 A Caricatore CD, display multifunzione, autoradio,
c o m a n d o s o t t o i l v o l a n t e , s c a t o l a s e r v i t ù
rimorchio, calcolatore allarme, navigazione-
telematica (secondo il paese di destinazione).
Page 136 of 202
1010INFORMAZIONI PRATICHE
122

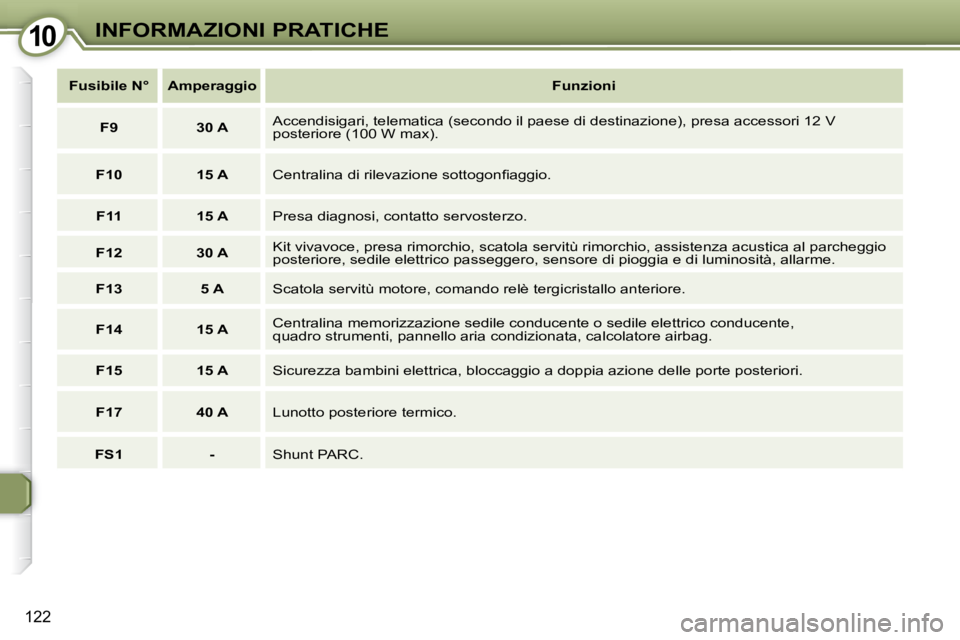

Fusibile N° Amperaggio
Funzioni
F9 30 A Accendisigari, telematica (secondo il paese di destinazione), pre
sa accessori 12 V
posteriore (100 W max).
F10 15 A C e n t r a l i n a d i r i l e v a z i o n e s o t t o g o n fi a g g i o .
F11 15 A Presa diagnosi, contatto servosterzo.
F12 30 A K i t v i v a v o c e , p r e s a r i m o r c h i o , s c a t o l a s e r v i t ù r i m o r c h i o , a s s i s t e n z a a c u s t i
c a a l p a r c h e g g i o
posteriore, sedile elettrico passeggero, sensore di pioggia e d i luminosità, allarme.
F13 5 A S c a t o l a s e r v i t ù m o t o r e , c o m a n d o r e l è t e r g i c r i s t a l l o a n t e r i o r e .
F14 15 A Centralina memorizzazione sedile conducente o sedile elettrico
conducente,
quadro strumenti, pannello aria condizionata, calcolatore airb ag.
F15 15 A Sicurezza bambini elettrica, bloccaggio a doppia azione de lle porte posteriori.
F17 40 A Lunotto posteriore termico.
FS1 - Shunt PARC.
Page 137 of 202
1010INFORMAZIONI PRATICHE
123

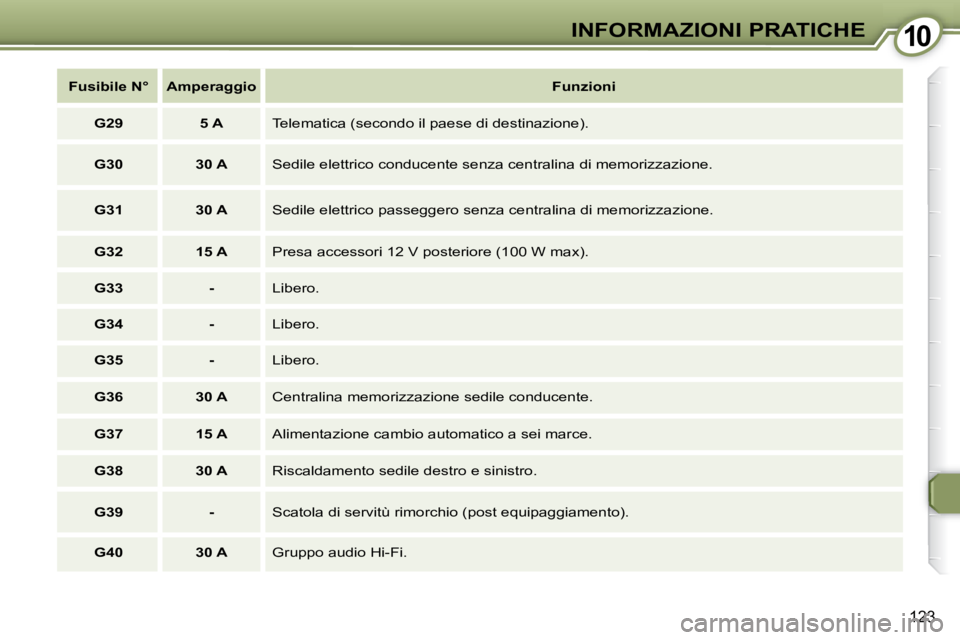

Fusibile N° Amperaggio
Funzioni
G29 5 A Telematica (secondo il paese di destinazione).
G30 30 A Sedile elettrico conducente senza centralina di memorizzazione .
G31 30 A Sedile elettrico passeggero senza centralina di memorizzazione.
G32 15 A Presa accessori 12 V posteriore (100 W max).
G33 - Libero.
G34 - Libero.
G35 - Libero.
G36 30 A Centralina memorizzazione sedile conducente.
G37 15 A Alimentazione cambio automatico a sei marce.
G38 30 A Riscaldamento sedile destro e sinistro.
G39 - S c a t o l a d i s e r v i t ù r i m o r c h i o ( p o s t e q u i p a g g i a m e n t o ) .
G40 30 A Gruppo audio Hi-Fi.
Page 138 of 202
1010INFORMAZIONI PRATICHE
125

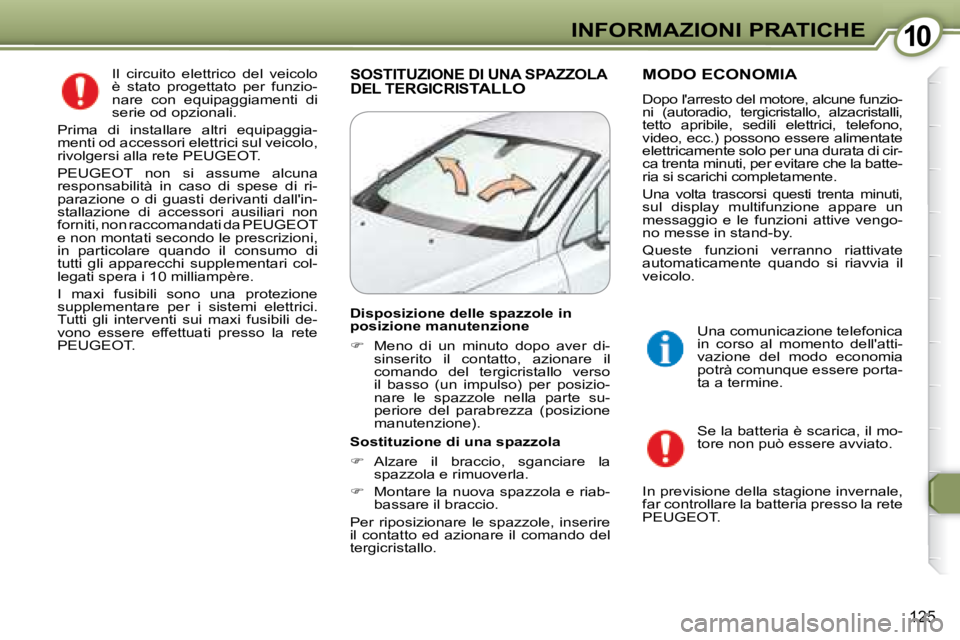

Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT .
PEUGEOT non si assume alcuna
responsabilità in caso di spese di ri-
parazione o di guasti derivanti dall'in-
stallazione di accessori ausiliari non
forniti, non raccomandati da PEUGEOT
e non montati secondo le prescrizioni,
in particolare quando il consumo di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT . SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l'arresto del motore, alcune funzio-
ni (autoradio, tergicristallo, alzacristalli,
tetto apribile, sedili elettrici, telefono,
video, ecc.) possono essere alimentate
elettricamente solo per una durata di cir-
ca trenta minuti, per evitare che la batte-
ria si scarichi completamente.
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un
messaggio e le funzioni attive vengo-
no messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riavvia il
veicolo.
Se la batteria è scarica, il mo-
tore non può essere avviato.
In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT . Una comunicazione telefonica
in corso al momento dell'atti-
vazione del modo economia
potrà comunque essere porta-
ta a termine.
Disposizione delle spazzole in
posizione manutenzione
Meno di un minuto dopo aver di-
sinserito il contatto, azionare il
comando del tergicristallo verso
il basso (un impulso) per posizio-
nare le spazzole nella parte su-
periore del parabrezza (posizione
manutenzione).
Sostituzione di una spazzola
Alzare il braccio, sganciare la
spazzola e rimuoverla.
Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.
Page 139 of 202

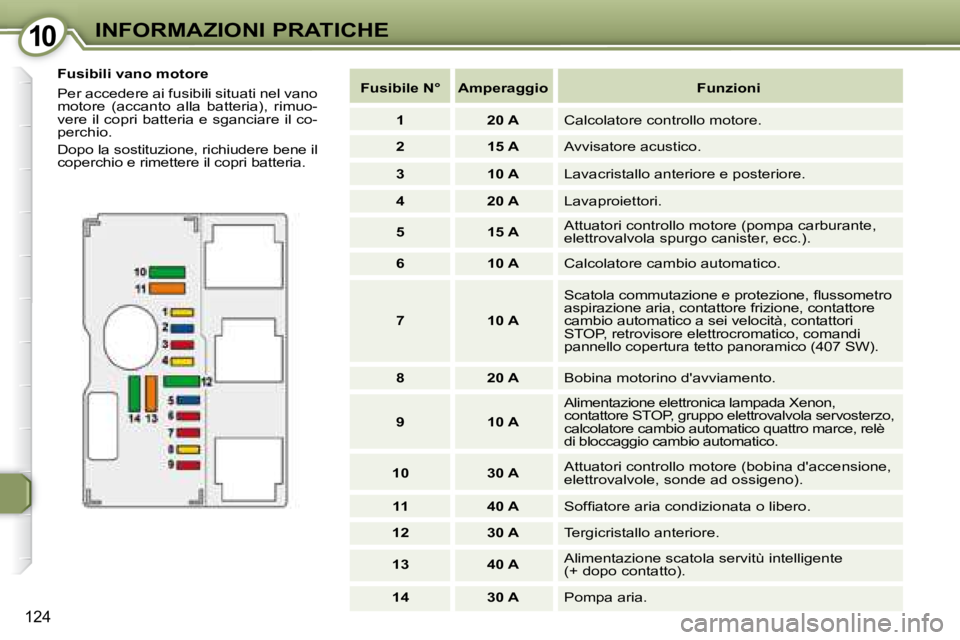

1010INFORMAZIONI PRATICHE
124
Fusibili vano motore
Per accedere ai fusibili situati nel vano
motore (accanto alla batteria), rimuo-
vere il copri batteria e sganciare il co-
perchio.
Dopo la sostituzione, richiudere bene il
coperchio e rimettere il copri batteria.
Fusibile N° Amperaggio Funzioni
1 20 A Calcolatore controllo motore.
2 15 A Avvisatore acustico.
3 10 A Lavacristallo anteriore e posteriore.
4 20 A Lavaproiettori.
5 15 A Attuatori controllo motore (pompa carburante,
elettrovalvola spurgo canister, ecc.).
6 10 A Calcolatore cambio automatico.
7 10 A S c a t o l a c o m m u t a z i o n e e p r o t e z i o n e , fl u s s o m e t r o
aspirazione aria, contattore frizione, contattore
cambio automatico a sei velocità, contattori
STOP, retrovisore elettrocromatico, comandi
pannello copertura tetto panoramico (407 SW).
8 20 A Bobina motorino d'avviamento.
9 10 A Alimentazione elettronica lampada Xenon,
contattore STOP, gruppo elettrovalvola servosterzo,
calcolatore cambio automatico quattro marce, relè
di bloccaggio cambio automatico.
10 30 A Attuatori controllo motore (bobina d'accensione,
elettrovalvole, sonde ad ossigeno).
11 40 A S o f fi a t o r e a r i a c o n d i z i o n a t a o l i b e r o .
12 30 A Tergicristallo anteriore.
13 40 A A l i m e n t a z i o n e s c a t o l a s e r v i t ù i n t e l l i g e n t e
(+ dopo contatto).
14 30 A Pompa aria.
Page 140 of 202
1010INFORMAZIONI PRATICHE
125
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT .
PEUGEOT non si assume alcuna
responsabilità in caso di spese di ri-
parazione o di guasti derivanti dall'in-
stallazione di accessori ausiliari non
forniti, non raccomandati da PEUGEOT
e non montati secondo le prescrizioni,
in particolare quando il consumo di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT . SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l'arresto del motore, alcune funzio-
ni (autoradio, tergicristallo, alzacristalli,
tetto apribile, sedili elettrici, telefono,
video, ecc.) possono essere alimentate
elettricamente solo per una durata di cir-
ca trenta minuti, per evitare che la batte-
ria si scarichi completamente.
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un
messaggio e le funzioni attive vengo-
no messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riavvia il
veicolo.
Se la batteria è scarica, il mo-
tore non può essere avviato.
In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT . Una comunicazione telefonica
in corso al momento dell'atti-
vazione del modo economia
potrà comunque essere porta-
ta a termine.
Disposizione delle spazzole in
posizione manutenzione
Meno di un minuto dopo aver di-
sinserito il contatto, azionare il
comando del tergicristallo verso
il basso (un impulso) per posizio-
nare le spazzole nella parte su-
periore del parabrezza (posizione
manutenzione).
Sostituzione di una spazzola
Alzare il braccio, sganciare la
spazzola e rimuoverla.
Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.
