Peugeot 407 2009 Instruktionsbog (in Danish)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 407, Model: Peugeot 407 2009Pages: 250, PDF Size: 15.12 MB
Page 131 of 250

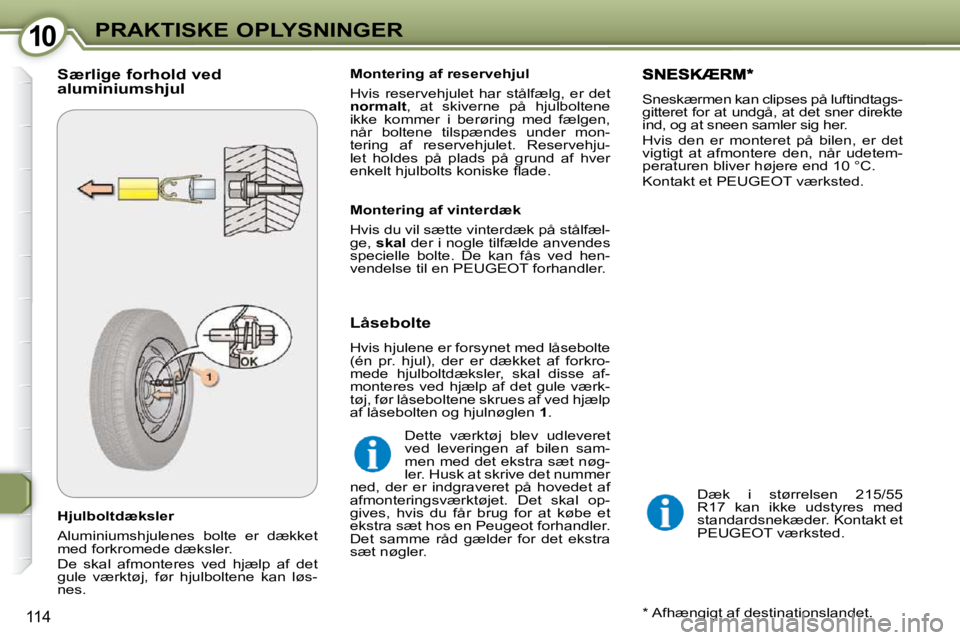

1010PRAKTISKE OPLYSNINGER
114
Hjulboltdæksler
Aluminiumshjulenes bolte er dækket
med forkromede dæksler.
De skal afmonteres ved hjælp af det
gule værktøj, før hjulboltene kan løs-
nes. Montering af reservehjul
Hvis reservehjulet har stålfælg, er det
normalt , at skiverne på hjulboltene
ikke kommer i berøring med fælgen,
når boltene tilspændes under mon-
tering af reservehjulet. Reservehju-
let holdes på plads på grund af hver
e n k e l t h j u l b o l t s k o n i s k e fl a d e .
Sneskærmen kan clipses på luftindtags-
gitteret for at undgå, at det sner direkte
ind, og at sneen samler sig her.
Hvis den er monteret på bilen, er det
vigtigt at afmontere den, når udetem-
peraturen bliver højere end 10 °C.
Kontakt et PEUGEOT værksted.
Dæk i størrelsen 215/55
R17 kan ikke udstyres med
standardsnekæder. Kontakt et
PEUGEOT værksted.
* Afhængigt af destinationslandet.
Særlige forhold ved
aluminiumshjul
Låsebolte
Hvis hjulene er forsynet med låsebolte
(én pr. hjul), der er dækket af forkro-
mede hjulboltdæksler, skal disse af-
monteres ved hjælp af det gule værk-
tøj, før låseboltene skrues af ved hjælp
af låsebolten og hjulnøglen 1 .
Montering af vinterdæk
Hvis du vil sætte vinterdæk på stålfæl-
ge,
skal der i nogle tilfælde anvendes
specielle bolte. De kan fås ved hen-
vendelse til en PEUGEOT forhandler.
Dette værktøj blev udleveret
ved leveringen af bilen sam-
men med det ekstra sæt nøg-
ler. Husk at skrive det nummer
ned, der er indgraveret på hovedet af
afmonteringsværktøjet. Det skal op-
gives, hvis du får brug for at købe et
ekstra sæt hos en Peugeot forhandler.
Det samme råd gælder for det ekstra
sæt nøgler.
Page 132 of 250
1010PRAKTISKE OPLYSNINGER
114
Hjulboltdæksler
Aluminiumshjulenes bolte er dækket
med forkromede dæksler.
De skal afmonteres ved hjælp af det
gule værktøj, før hjulboltene kan løs-
nes. Montering af reservehjul
Hvis reservehjulet har stålfælg, er det
normalt , at skiverne på hjulboltene
ikke kommer i berøring med fælgen,
når boltene tilspændes under mon-
tering af reservehjulet. Reservehju-
let holdes på plads på grund af hver
e n k e l t h j u l b o l t s k o n i s k e fl a d e .
Sneskærmen kan clipses på luftindtags-
gitteret for at undgå, at det sner direkte
ind, og at sneen samler sig her.
Hvis den er monteret på bilen, er det
vigtigt at afmontere den, når udetem-
peraturen bliver højere end 10 °C.
Kontakt et PEUGEOT værksted.
Dæk i størrelsen 215/55
R17 kan ikke udstyres med
standardsnekæder. Kontakt et
PEUGEOT værksted.
* Afhængigt af destinationslandet.
Særlige forhold ved
aluminiumshjul
Låsebolte
Hvis hjulene er forsynet med låsebolte
(én pr. hjul), der er dækket af forkro-
mede hjulboltdæksler, skal disse af-
monteres ved hjælp af det gule værk-
tøj, før låseboltene skrues af ved hjælp
af låsebolten og hjulnøglen 1 .
Montering af vinterdæk
Hvis du vil sætte vinterdæk på stålfæl-
ge,
skal der i nogle tilfælde anvendes
specielle bolte. De kan fås ved hen-
vendelse til en PEUGEOT forhandler.
Dette værktøj blev udleveret
ved leveringen af bilen sam-
men med det ekstra sæt nøg-
ler. Husk at skrive det nummer
ned, der er indgraveret på hovedet af
afmonteringsværktøjet. Det skal op-
gives, hvis du får brug for at købe et
ekstra sæt hos en Peugeot forhandler.
Det samme råd gælder for det ekstra
sæt nøgler.
Page 133 of 250
1010PRAKTISKE OPLYSNINGER
115

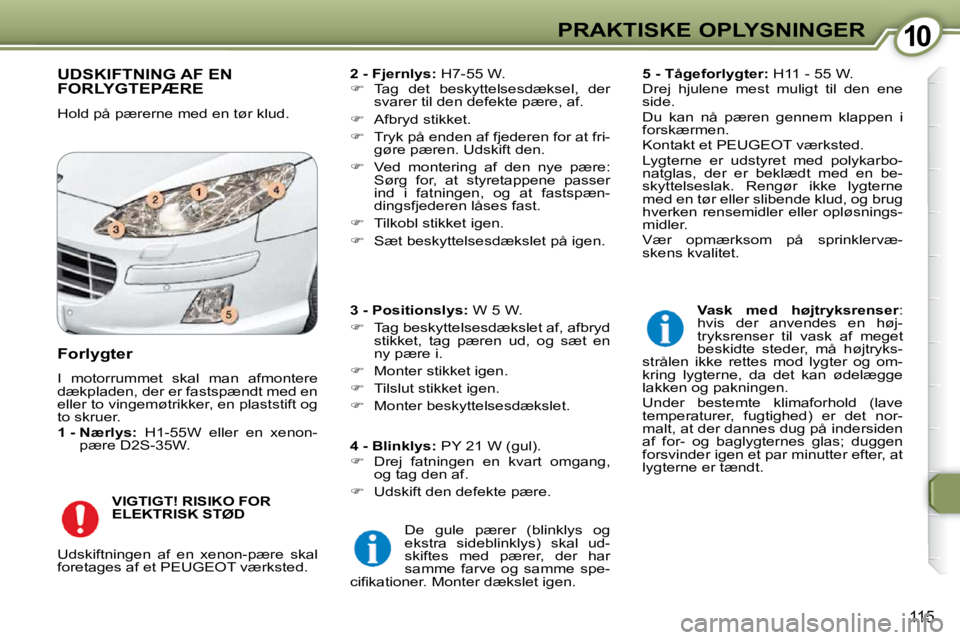

UDSKIFTNING AF EN FORLYGTEPÆRE
Hold på pærerne med en tør klud.
2 - Fjernlys: H7-55 W.
Tag det beskyttelsesdæksel, der
svarer til den defekte pære, af.
Afbryd stikket.
Tryk på enden af fjederen for at fri-
gøre pæren. Udskift den.
Ved montering af den nye pære:
Sørg for, at styretappene passer
ind i fatningen, og at fastspæn-
dingsfjederen låses fast.
Tilkobl stikket igen.
Sæt beskyttelsesdækslet på igen.
4 - Blinklys: PY 21 W (gul).
Drej fatningen en kvart omgang,
og tag den af.
Udskift den defekte pære.
VIGTIGT! RISIKO FOR
ELEKTRISK STØD
Forlygter
I motorrummet skal man afmontere
dækpladen, der er fastspændt med en
eller to vingemøtrikker, en plaststift og
to skruer.
1 - Nærlys: H1-55W eller en xenon-
pære D2S-35W.
Udskiftningen af en xenon-pære skal
foretages af et PEUGEOT værksted. De gule pærer (blinklys og
ekstra sideblinklys) skal ud-
skiftes med pærer, der har
samme farve og samme spe-
c i fi k a t i o n e r . M o n t e r d æ k s l e t i g e n .
5 - Tågeforlygter: H11 - 55 W.
Drej hjulene mest muligt til den ene
side.
Du kan nå pæren gennem klappen i
forskærmen.
Kontakt et PEUGEOT værksted.
Lygterne er udstyret med polykarbo-
natglas, der er beklædt med en be-
skyttelseslak. Rengør ikke lygterne
med en tør eller slibende klud, og brug
hverken rensemidler eller opløsnings-
midler.
Vær opmærksom på sprinklervæ-
skens kvalitet.
Vask med højtryksrenser :
hvis der anvendes en høj-
tryksrenser til vask af meget
beskidte steder, må højtryks-
strålen ikke rettes mod lygter og om-
kring lygterne, da det kan ødelægge
lakken og pakningen.
Under bestemte klimaforhold (lave
temperaturer, fugtighed) er det nor-
malt, at der dannes dug på indersiden
af for- og baglygternes glas; duggen
forsvinder igen et par minutter efter, at
lygterne er tændt.
3 - Positionslys: W 5 W.
Tag beskyttelsesdækslet af, afbryd
stikket, tag pæren ud, og sæt en
ny pære i.
Monter stikket igen.
Tilslut stikket igen.
Monter beskyttelsesdækslet.
Page 134 of 250
1010PRAKTISKE OPLYSNINGER
116

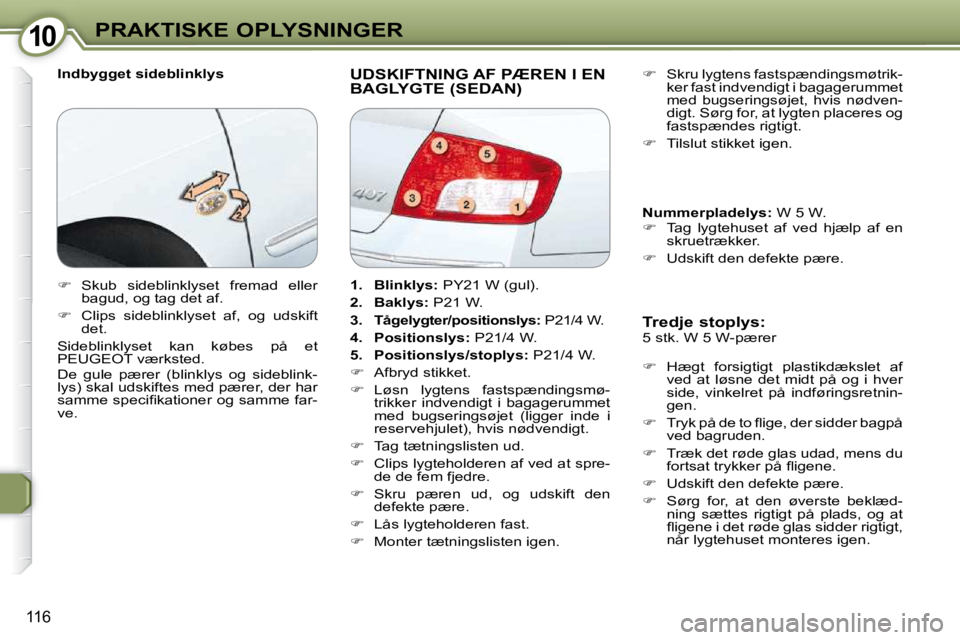

Indbygget sideblinklys UDSKIFTNING AF PÆREN I EN BAGLYGTE (SEDAN)
Tredje stoplys:
5 stk. W 5 W-pærer
Hægt forsigtigt plastikdækslet af
ved at løsne det midt på og i hver
side, vinkelret på indføringsretnin-
gen.
T r y k p å d e t o fl i g e , d e r s i d d e r b a g p å
ved bagruden.
Træk det røde glas udad, mens du
f o r t s a t t r y k k e r p å fl i g e n e .
Udskift den defekte pære.
Sørg for, at den øverste beklæd-
ning sættes rigtigt på plads, og at
fl i g e n e i d e t r ø d e g l a s s i d d e r r i g t i g t ,
når lygtehuset monteres igen.
Skru lygtens fastspændingsmøtrik-
ker fast indvendigt i bagagerummet
med bugseringsøjet, hvis nødven-
digt. Sørg for, at lygten placeres og
fastspændes rigtigt.
Tilslut stikket igen.
Nummerpladelys: W 5 W.
Tag lygtehuset af ved hjælp af en
skruetrækker.
Udskift den defekte pære.
Skub sideblinklyset fremad eller
bagud, og tag det af.
Clips sideblinklyset af, og udskift
det.
Sideblinklyset kan købes på et
PEUGEOT værksted.
De gule pærer (blinklys og sideblink-
lys) skal udskiftes med pærer, der har
s a m m e s p e c i fi k a t i o n e r o g s a m m e f a r -
ve.
1. Blinklys: PY21 W (gul).
2. Baklys: P21 W.
3. Tågelygter/positionslys: P21/4 W.
4. Positionslys: P21/4 W.
5. Positionslys/stoplys: P21/4 W.
Afbryd stikket.
Løsn lygtens fastspændingsmø-
trikker indvendigt i bagagerummet
med bugseringsøjet (ligger inde i
reservehjulet), hvis nødvendigt.
Tag tætningslisten ud.
Clips lygteholderen af ved at spre-
de de fem fjedre.
Skru pæren ud, og udskift den
defekte pære.
Lås lygteholderen fast.
Monter tætningslisten igen.
Page 135 of 250
1010PRAKTISKE OPLYSNINGER
116
Indbygget sideblinklys UDSKIFTNING AF PÆREN I EN BAGLYGTE (SEDAN)
Tredje stoplys:
5 stk. W 5 W-pærer
Hægt forsigtigt plastikdækslet af
ved at løsne det midt på og i hver
side, vinkelret på indføringsretnin-
gen.
T r y k p å d e t o fl i g e , d e r s i d d e r b a g p å
ved bagruden.
Træk det røde glas udad, mens du
f o r t s a t t r y k k e r p å fl i g e n e .
Udskift den defekte pære.
Sørg for, at den øverste beklæd-
ning sættes rigtigt på plads, og at
fl i g e n e i d e t r ø d e g l a s s i d d e r r i g t i g t ,
når lygtehuset monteres igen.
Skru lygtens fastspændingsmøtrik-
ker fast indvendigt i bagagerummet
med bugseringsøjet, hvis nødven-
digt. Sørg for, at lygten placeres og
fastspændes rigtigt.
Tilslut stikket igen.
Nummerpladelys: W 5 W.
Tag lygtehuset af ved hjælp af en
skruetrækker.
Udskift den defekte pære.
Skub sideblinklyset fremad eller
bagud, og tag det af.
Clips sideblinklyset af, og udskift
det.
Sideblinklyset kan købes på et
PEUGEOT værksted.
De gule pærer (blinklys og sideblink-
lys) skal udskiftes med pærer, der har
s a m m e s p e c i fi k a t i o n e r o g s a m m e f a r -
ve.
1. Blinklys: PY21 W (gul).
2. Baklys: P21 W.
3. Tågelygter/positionslys: P21/4 W.
4. Positionslys: P21/4 W.
5. Positionslys/stoplys: P21/4 W.
Afbryd stikket.
Løsn lygtens fastspændingsmø-
trikker indvendigt i bagagerummet
med bugseringsøjet (ligger inde i
reservehjulet), hvis nødvendigt.
Tag tætningslisten ud.
Clips lygteholderen af ved at spre-
de de fem fjedre.
Skru pæren ud, og udskift den
defekte pære.
Lås lygteholderen fast.
Monter tætningslisten igen.
Page 136 of 250
1010PRAKTISKE OPLYSNINGER
117

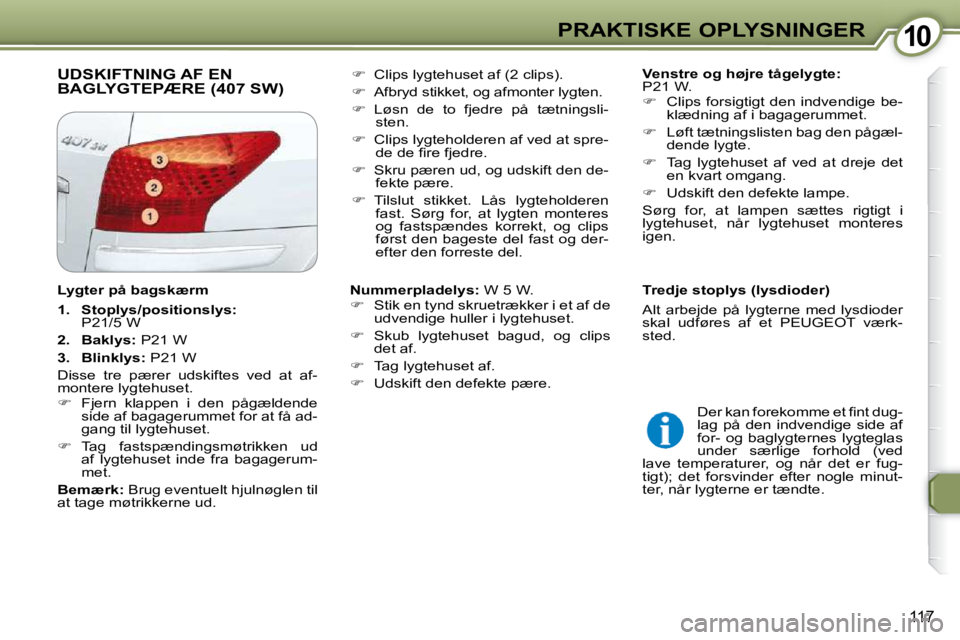

UDSKIFTNING AF ENBAGLYGTEPÆRE (407 SW)
Venstre og højre tågelygte:
P21 W.
Clips forsigtigt den indvendige be-
klædning af i bagagerummet.
Løft tætningslisten bag den pågæl-
dende lygte.
Tag lygtehuset af ved at dreje det
en kvart omgang.
Udskift den defekte lampe.
Sørg for, at lampen sættes rigtigt i
lygtehuset, når lygtehuset monteres
igen.
Clips lygtehuset af (2 clips).
Afbryd stikket, og afmonter lygten.
Løsn de to fjedre på tætningsli-
sten.
Clips lygteholderen af ved at spre-
d e d e fi r e f j e d r e .
Skru pæren ud, og udskift den de-
fekte pære.
Tilslut stikket. Lås lygteholderen
fast. Sørg for, at lygten monteres
og fastspændes korrekt, og clips
først den bageste del fast og der-
efter den forreste del.
Nummerpladelys: W 5 W.
Stik en tynd skruetrækker i et af de
udvendige huller i lygtehuset.
Skub lygtehuset bagud, og clips
det af.
Tag lygtehuset af.
Udskift den defekte pære. Tredje stoplys (lysdioder)
Alt arbejde på lygterne med lysdioder
skal udføres af et PEUGEOT værk-
sted.
Lygter på bagskærm
1. Stoplys/positionslys:
P21/5 W
2. Baklys: P21 W
3. Blinklys: P21 W
Disse tre pærer udskiftes ved at af-
montere lygtehuset.
Fjern klappen i den pågældende
side af bagagerummet for at få ad-
gang til lygtehuset.
Tag fastspændingsmøtrikken ud
af lygtehuset inde fra bagagerum-
met.
Bemærk: Brug eventuelt hjulnøglen til
at tage møtrikkerne ud. D e r k a n f o r e k o m m e e t fi n t d u g -
lag på den indvendige side af
for- og baglygternes lygteglas
under særlige forhold (ved
lave temperaturer, og når det er fug-
tigt); det forsvinder efter nogle minut-
ter, når lygterne er tændte.
Page 137 of 250
1010PRAKTISKE OPLYSNINGER
118
UDSKIFTNING AF EN SIKRING
Sikringsboksene er placeret i den ne-
derste del af instrumentpanelet (i fø-
rersiden) og i motorrummet (venstre
side). Sikringer på instrumentpanelet
Åbn dækslet i førersiden for at få adgang til sikr
ingerne. Vip sikringsboksen nedad.
Udskiftning af en sikring
Før du udskifter en sikring, skal årsa-
g e n t i l f e j l e n fi n d e s o g a f h j æ l p e s . S i k -
ringernes nummer er angivet på sik-
ringsboksen. Udskift altid en defekt sikring
med en sikring af tilsvarende
styrke (samme farve).
Brug specialtangen, der er placeret i
holderen ved siden af sikringsboksen.
Holderen indeholder også ekstra sik-
ringer.
Sikring nr. Styrke (A) Funktioner
F1 15 Vinduesvisker bag
F2 30 Central-/superlåsning
F3 5 Airbags
F4 10 ESP-sensor, diagnosestik, soltag (sedan),
ratvinkelsensor
F5 30 Sekventiel rudehejs foran, soltag (sedan),
afdækning til panoramatag (407 SW)
F6 30 Sekventiel el-rude bag
F7 5 Belysning i handskerum, sideblinklys, loftslys
foran og bag, kortlæselamper, makeupspejl
F8 20 Multifunktionsdisplay, radio, betjeningsknapper
ved rattet, BSM-boks, alarmstyreboks,
navigations-/telematikudstyr (afhængigt af
destinationslandet)
Page 138 of 250
1010PRAKTISKE OPLYSNINGER
118
UDSKIFTNING AF EN SIKRING
Sikringsboksene er placeret i den ne-
derste del af instrumentpanelet (i fø-
rersiden) og i motorrummet (venstre
side). Sikringer på instrumentpanelet
Åbn dækslet i førersiden for at få adgang til sikr
ingerne. Vip sikringsboksen nedad.
Udskiftning af en sikring
Før du udskifter en sikring, skal årsa-
g e n t i l f e j l e n fi n d e s o g a f h j æ l p e s . S i k -
ringernes nummer er angivet på sik-
ringsboksen. Udskift altid en defekt sikring
med en sikring af tilsvarende
styrke (samme farve).
Brug specialtangen, der er placeret i
holderen ved siden af sikringsboksen.
Holderen indeholder også ekstra sik-
ringer.
Sikring nr. Styrke (A) Funktioner
F1 15 Vinduesvisker bag
F2 30 Central-/superlåsning
F3 5 Airbags
F4 10 ESP-sensor, diagnosestik, soltag (sedan),
ratvinkelsensor
F5 30 Sekventiel rudehejs foran, soltag (sedan),
afdækning til panoramatag (407 SW)
F6 30 Sekventiel el-rude bag
F7 5 Belysning i handskerum, sideblinklys, loftslys
foran og bag, kortlæselamper, makeupspejl
F8 20 Multifunktionsdisplay, radio, betjeningsknapper
ved rattet, BSM-boks, alarmstyreboks,
navigations-/telematikudstyr (afhængigt af
destinationslandet)
Page 139 of 250
1010PRAKTISKE OPLYSNINGER
119
Sikring nr. Styrke (A)
Funktioner
F9 30 Cigarettænder, telematikudstyr (afhængigt af destinationsla
ndet), 12 V tilbehørsstik bag
(maks. 100 W)
F10 15 Styreboks for dæktrykregistrering
F11 15 Diagnosestik, startspærre
F12 30 Håndfrit sæt, anhængerstik, styreboks for anhænger (BSR-boks), lydalarm
bag for
parkeringsradar, el-betjent passagersæde, regn- og lyssensor, alarm
F13 5 Motorstyreboks, styring af forrudevisker relæ
F14 15 El-betjent førersæde, instrumentgruppe, betjeningspanel t il aircondition, airbagstyreboks
F15 15 Elektrisk børnesikring, superlåsning af bagdørene
F17 40 El-bagrude
FS1 - PARC shunt
Page 140 of 250
1010PRAKTISKE OPLYSNINGER
120
Sikring nr. Styrke (A)
Funktioner
G29 5 Telematikudstyr (afhængigt af destinationslandet)
G30 30 El-betjent førersæde
G31 30 El-betjent passagersæde
G32 15 12 V tilbehørsstik bag (maks. 100 W)
G33 - Ikke anvendt
G34 - Ikke anvendt
G35 - Ikke anvendt
G36 - Ikke anvendt
G37 15 Strømforsyning 6-trins automatgear
G38 30 Opvarmede sæder, højre og venstre side
G39 - Styreboks for anhænger (BSR-boks) (eftermonteret udstyr)
G40 30 Hi-Fi-anlæg
