1CONTROL de MARCHA
22
Testigo de carga de batería
Motor en marcha, indica un disfunciona-
miento del circuito de carga (terminales
de batería, correa del alternador).
Consulte en la red PEUGEOT. T e s t i g o d e s u b i n fl a d o d e l o s
neumáticos
I n d i c a u n a p r e s i ó n i n s u fi c i e n t e d e l o s
neumáticos.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas.
Remítase al adhesivo de información
pegado en el montante central de la
puerta lado conductor. Por su seguri-
dad, controle la presión de los neumá-
ticos lo más rápidamente posible.
Testigos del sistema de control
dinámico de estabilidad (ESP) Testigo de activación
Testigo de puesta en acción
Testigo de neutralización
Testigo de disfuncionamiento
Testigo de dirección
asistida
Indica una anomalía de la dirección
asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT. Testigo de freno de
estacionamiento
Indica que el freno de estacionamien-
to está todavía echado o mal quitado.
Está acoplado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabrisas, indica
u n n i v e l d e l l í q u i d o i n s u fi c i e n t e .
Llene el depósito de líquido lavapara-
brisas y lavafaros.
Testigo de nivel de aceite
motor
Indica un nivel crítico de aceite motor
( i n s u fi c i e n t e ) .

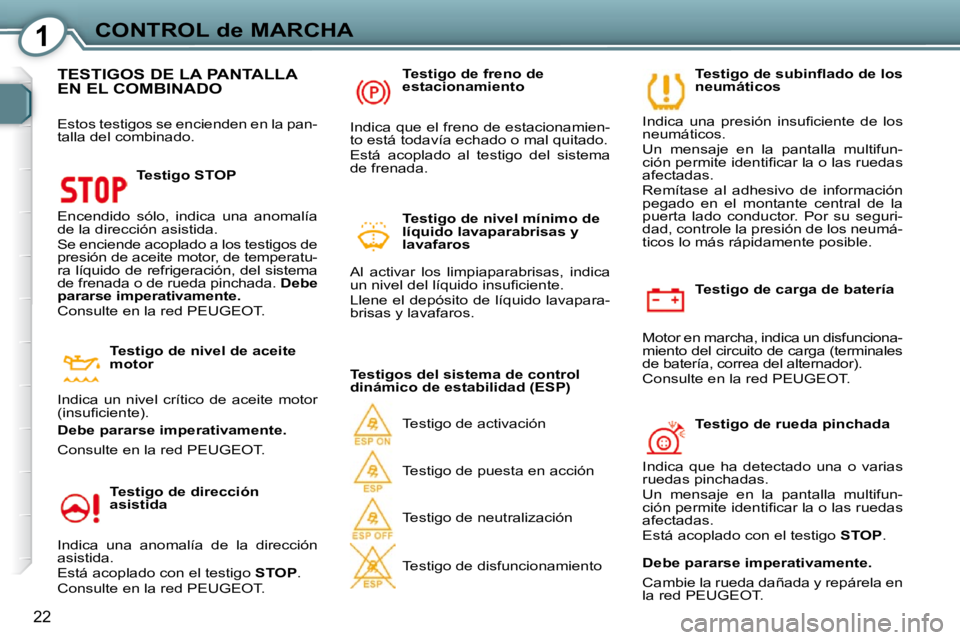

TESTIGOS DE LA PANTALLA EN EL COMBINADO
Estos testigos se encienden en la pan-
talla del combinado.
Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos de
presión de aceite motor, de temperatu-
ra líquido de refrigeración, del sistema
de frenada o de rueda pinchada. Debe
pararse imperativamente.
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada y repárela en
la red PEUGEOT.
Page 22 of 250

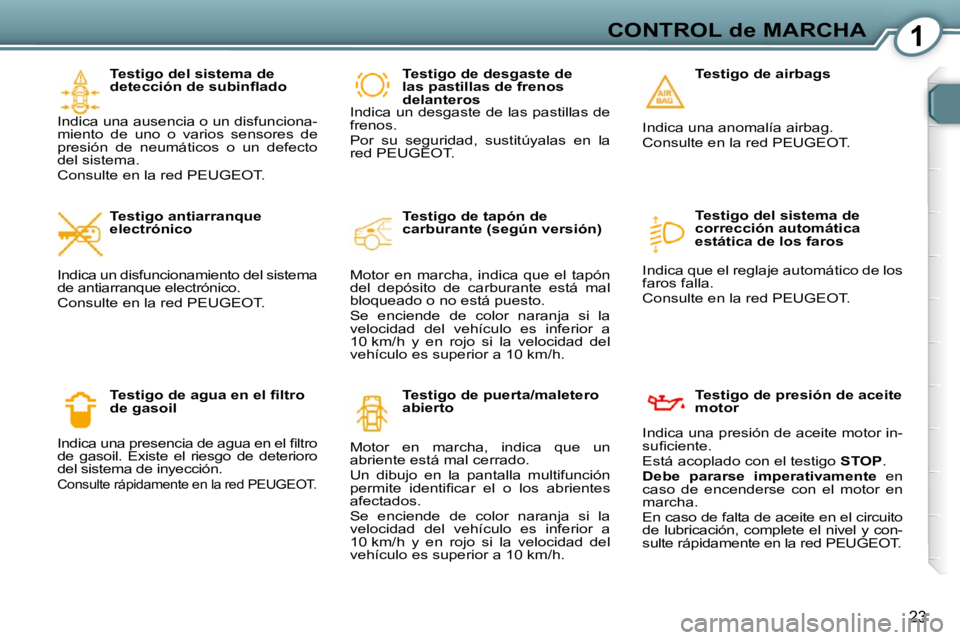

1CONTROL de MARCHA
23
Testigo del sistema de
d e t e c c i ó n d e s u b i n fl a d o
Indica una ausencia o un disfunciona-
miento de uno o varios sensores de
presión de neumáticos o un defecto
del sistema.
Consulte en la red PEUGEOT.
Testigo antiarranque
electrónico
Indica un disfuncionamiento del sistema
de antiarranque electrónico.
Consulte en la red PEUGEOT. Testigo de desgaste de
las pastillas de frenos
delanteros
Indica un desgaste de las pastillas de
frenos.
Por su seguridad, sustitúyalas en la
red PEUGEOT.
Testigo de tapón de
carburante (según versión)
Motor en marcha, indica que el tapón
del depósito de carburante está mal
bloqueado o no está puesto.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h.
T e s t i g o d e a g u a e n e l fi l t r o
de gasoil
I n d i c a u n a p r e s e n c i a d e a g u a e n e l fi l t r o
de gasoil. Existe el riesgo de deterioro
del sistema de inyección.
Consulte rápidamente en la red PEUGEOT. Testigo de puerta/maletero
abierto
Motor en marcha, indica que un
abriente está mal cerrado.
Un dibujo en la pantalla multifunción
p e r m i t e i d e n t i fi c a r e l o l o s a b r i e n t e s
afectados.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h. Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT.
Testigo del sistema de
corrección automática
estática de los faros
Indica que el reglaje automático de los
faros falla.
Consulte en la red PEUGEOT.
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
s u fi c i e n t e .
Está acoplado con el testigo STOP .
Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circuito
de lubricación, complete el nivel y con-
sulte rápidamente en la red PEUGEOT.
Page 23 of 250
1CONTROL de MARCHA
24

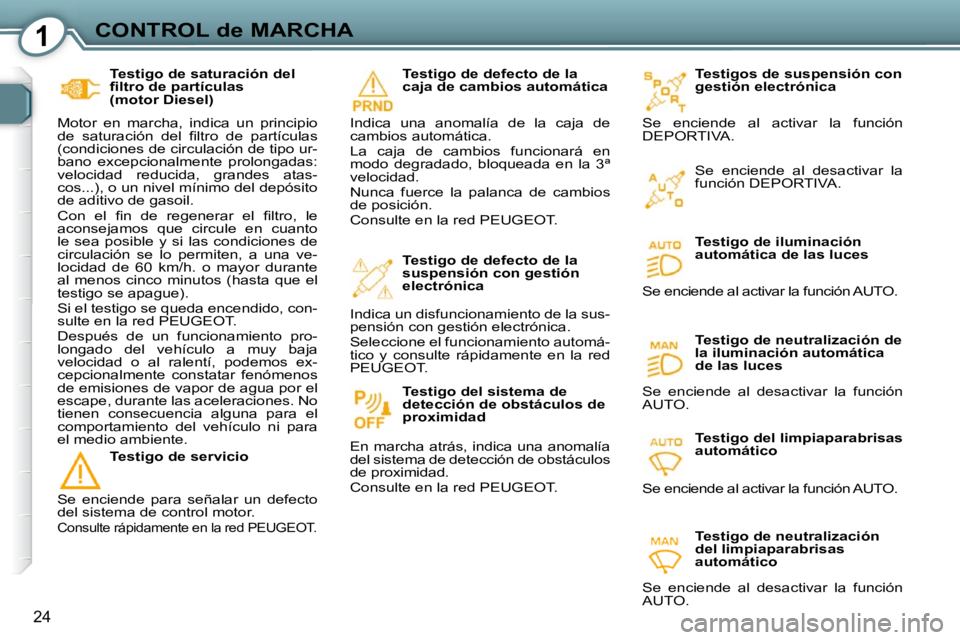

Testigo de saturación del
fi l t r o d e p a r t í c u l a s
(motor Diesel)
Motor en marcha, indica un principio
d e s a t u r a c i ó n d e l fi l t r o d e p a r t í c u l a s
(condiciones de circulación de tipo ur-
bano excepcionalmente prolongadas:
velocidad reducida, grandes atas-
cos...), o un nivel mínimo del depósito
de aditivo de gasoil.
C o n e l fi n d e r e g e n e r a r e l fi l t r o , l e
aconsejamos que circule en cuanto
le sea posible y si las condiciones de
circulación se lo permiten, a una ve-
locidad de 60 km/h. o mayor durante
al menos cinco minutos (hasta que el
testigo se apague).
Si el testigo se queda encendido, con-
sulte en la red PEUGEOT.
Después de un funcionamiento pro-
longado del vehículo a muy baja
velocidad o al ralentí, podemos ex-
cepcionalmente constatar fenómenos
de emisiones de vapor de agua por el
escape, durante las aceleraciones. No
tienen consecuencia alguna para el
comportamiento del vehículo ni para
el medio ambiente. Testigo de servicio
Se enciende para señalar un defecto
del sistema de control motor.
Consulte rápidamente en la red PEUGEOT.
Testigo de defecto de la
caja de cambios automática
Indica una anomalía de la caja de
cambios automática.
La caja de cambios funcionará en
modo degradado, bloqueada en la 3ª
velocidad.
Nunca fuerce la palanca de cambios
de posición.
Consulte en la red PEUGEOT.
Testigo de defecto de la
suspensión con gestión
electrónica
Indica un disfuncionamiento de la sus-
pensión con gestión electrónica.
Seleccione el funcionamiento automá-
tico y consulte rápidamente en la red
PEUGEOT. Testigo del sistema de
detección de obstáculos de
proximidad
En marcha atrás, indica una anomalía
del sistema de detección de obstáculos
de proximidad.
Consulte en la red PEUGEOT. Testigos de suspensión con
gestión electrónica
Se enciende al activar la función
DEPORTIVA. Se enciende al desactivar la
función DEPORTIVA.
Testigo de iluminación
automática de las luces
Testigo de neutralización de
la iluminación automática
de las luces
Testigo del limpiaparabrisas
automático
Testigo de neutralización
del limpiaparabrisas
automático
Se enciende al activar la función AUTO.
Se enciende al desactivar la función
AUTO.
Se enciende al activar la función AUTO.
Se enciende al desactivar la función
AUTO.
Page 24 of 250
1CONTROL de MARCHA
25

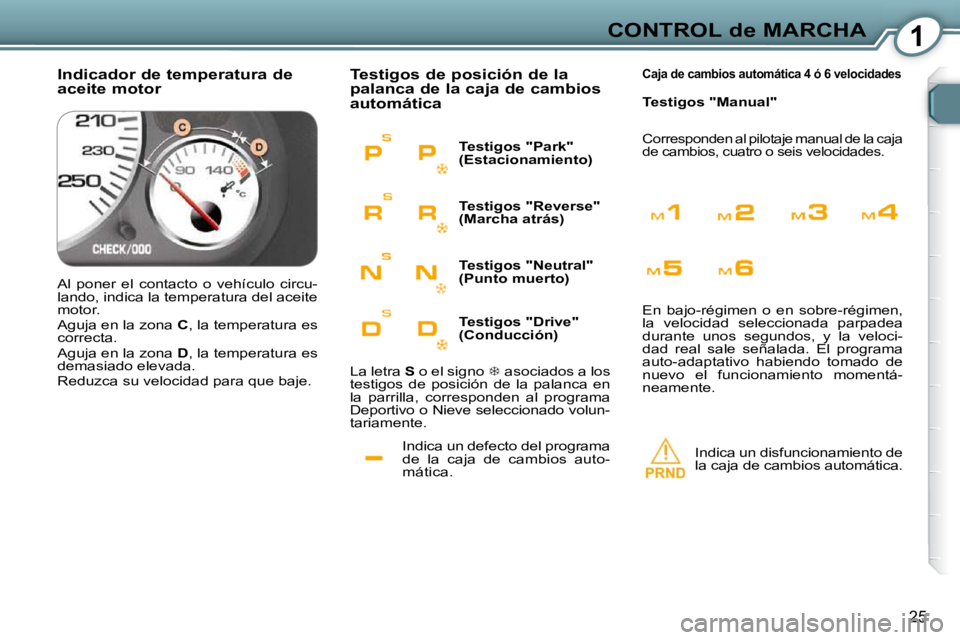

Indica un defecto del programa
de la caja de cambios auto-
mática.
Testigos de posición de la
palanca de la caja de cambios
automática
Indica un disfuncionamiento de
la caja de cambios automática.
Caja de cambios automática 4 ó 6 velocidades
Testigos "Park"
(Estacionamiento)
Testigos "Reverse"
(Marcha atrás)
Testigos "Neutral"
(Punto muerto)
Testigos "Drive"
(Conducción)
La letra S o el signo asociados a los
testigos de posición de la palanca en
la parrilla, corresponden al programa
Deportivo o Nieve seleccionado volun-
tariamente. Corresponden al pilotaje manual de la caja
de cambios, cuatro o seis velocidades.
En bajo-régimen o en sobre-régimen,
la velocidad seleccionada parpadea
durante unos segundos, y la veloci-
dad real sale señalada. El programa
auto-adaptativo habiendo tomado de
nuevo el funcionamiento momentá-
neamente.
Indicador de temperatura de
aceite motor
Al poner el contacto o vehículo circu-
lando, indica la temperatura del aceite
motor.
Aguja en la zona
C , la temperatura es
correcta.
Aguja en la zona D , la temperatura es
demasiado elevada.
Reduzca su velocidad para que baje. Testigos "Manual"
Page 25 of 250
1CONTROL de MARCHA
26

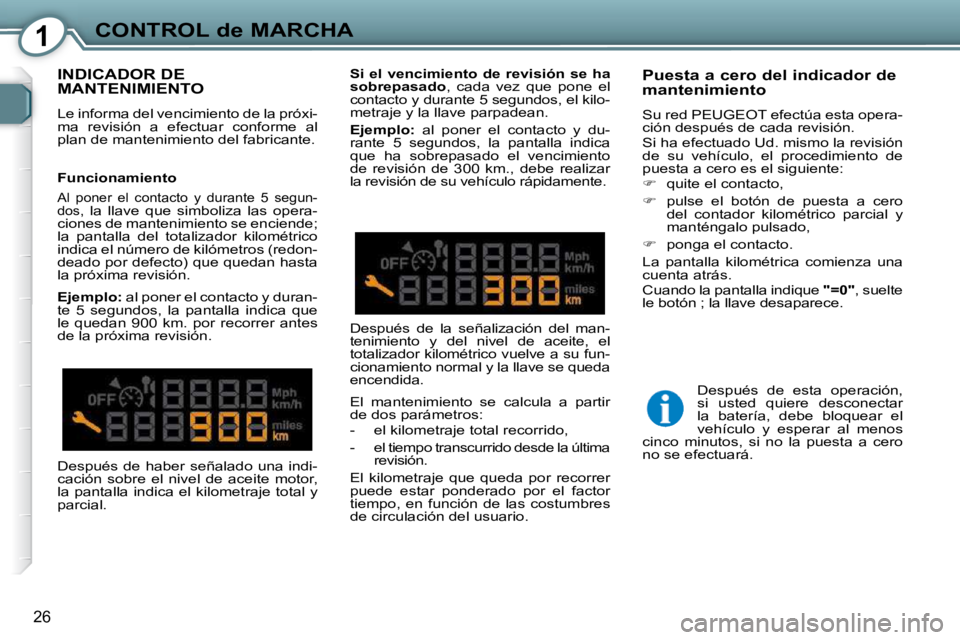

INDICADOR DE MANTENIMIENTO
Le informa del vencimiento de la próxi-
ma revisión a efectuar conforme al
plan de mantenimiento del fabricante. Puesta a cero del indicador de
mantenimiento
Su red PEUGEOT efectúa esta opera-
ción después de cada revisión.
Si ha efectuado Ud. mismo la revisión
de su vehículo, el procedimiento de
puesta a cero es el siguiente:
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla indique "=0" , suelte
le botón ; la llave desaparece.
Después de haber señalado una indi-
cación sobre el nivel de aceite motor,
la pantalla indica el kilometraje total y
parcial.
Si el vencimiento de revisión se ha
sobrepasado , cada vez que pone el
contacto y durante 5 segundos, el kilo-
metraje y la llave parpadean.
Ejemplo : al poner el contacto y du-
rante 5 segundos, la pantalla indica
que ha sobrepasado el vencimiento
de revisión de 300 km., debe realizar
la revisión de su vehículo rápidamente.
Después de la señalización del man-
tenimiento y del nivel de aceite, el
totalizador kilométrico vuelve a su fun-
cionamiento normal y la llave se queda
encendida.
El mantenimiento se calcula a partir
de dos parámetros:
- el kilometraje total recorrido,
- el tiempo transcurrido desde la última revisión.
El kilometraje que queda por recorrer
puede estar ponderado por el factor
tiempo, en función de las costumbres
de circulación del usuario.
Funcionamiento
Al poner el contacto y durante 5 segun-
dos, la llave que simboliza las opera-
ciones de mantenimiento se enciende;
la pantalla del totalizador kilométrico
indica el número de kilómetros (redon-
deado por defecto) que quedan hasta
la próxima revisión.
Ejemplo: al poner el contacto y duran-
te 5 segundos, la pantalla indica que
le quedan 900 km. por recorrer antes
de la próxima revisión.
Después de esta operación,
si usted quiere desconectar
la batería, debe bloquear el
vehículo y esperar al menos
cinco minutos, si no la puesta a cero
no se efectuará.
Page 26 of 250
1CONTROL de MARCHA
27

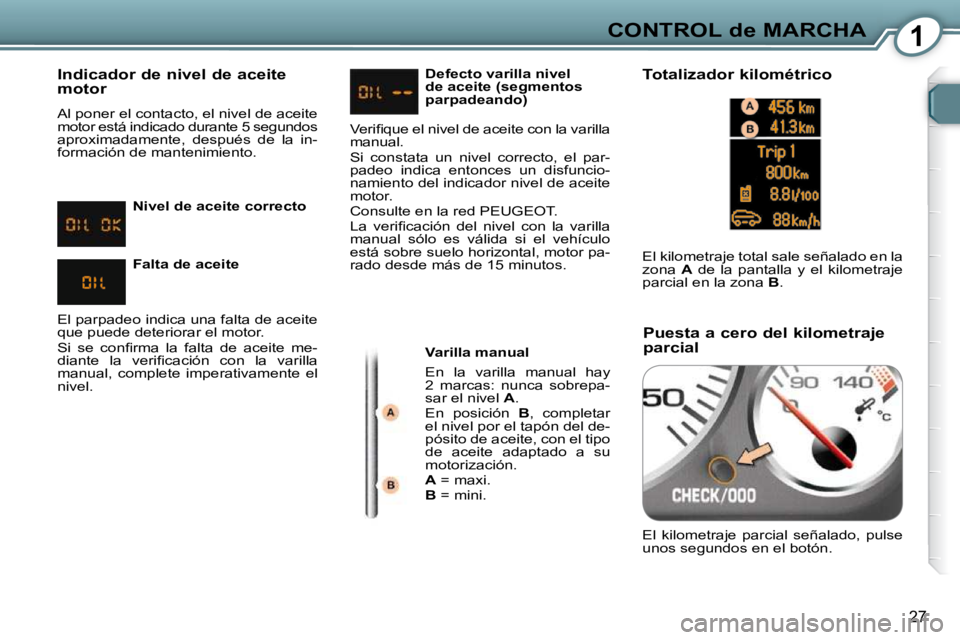

Indicador de nivel de aceite
motor
Al poner el contacto, el nivel de aceite
motor está indicado durante 5 segundos
aproximadamente, después de la in-
formación de mantenimiento. Varilla manual
En la varilla manual hay
2 marcas: nunca sobrepa-
sar el nivel A .
En posición B , completar
el nivel por el tapón del de-
pósito de aceite, con el tipo
de aceite adaptado a su
motorización.
A = maxi.
B = mini. Puesta a cero del kilometraje
parcial
Nivel de aceite correcto
Falta de aceite
El parpadeo indica una falta de aceite
que puede deteriorar el motor.
S i s e c o n fi r m a l a f a l t a d e a c e i t e m e -
d i a n t e l a v e r i fi c a c i ó n c o n l a v a r i l l a
manual, complete imperativamente el
nivel. Defecto varilla nivel
de aceite (segmentos
parpadeando)
V e r i fi q u e e l n i v e l d e a c e i t e c o n l a v a r i l l a
manual.
Si constata un nivel correcto, el par-
padeo indica entonces un disfuncio-
namiento del indicador nivel de aceite
motor.
Consulte en la red PEUGEOT.
L a v e r i fi c a c i ó n d e l n i v e l c o n l a v a r i l l a
manual sólo es válida si el vehículo
está sobre suelo horizontal, motor pa-
rado desde más de 15 minutos. El kilometraje total sale señalado en la
zona
A de la pantalla y el kilometraje
parcial en la zona B .
Totalizador kilométrico
El kilometraje parcial señalado, pulse
unos segundos en el botón.
Page 27 of 250
1CONTROL de MARCHA
28
ORDENADOR DE A BORDO
o
TRIP (Recorridos): ac-
ceso a las pantallas del
ordenador de a bordo.
Cada impulso sucesivo en el botón
situado en el extremo del mando del
limpiaparabrisas permite señalar dife-
rentes datos.
REOSTATO DE LUCES
Puesta a cero
Cuando sale señalado el recorrido de-
seado, pulse más de dos segundos el
mando.
Luces encendidas, pulse el botón para
variar la intensidad de iluminación del
puesto de conducción. Cuando la ilu-
minación alcanza el reglaje mínimo (o
máximo), suelte el botón y vuelva nue-
vamente a pulsarlo para aumentar la
intensidad (o disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
- el menú "vehículo"
con:

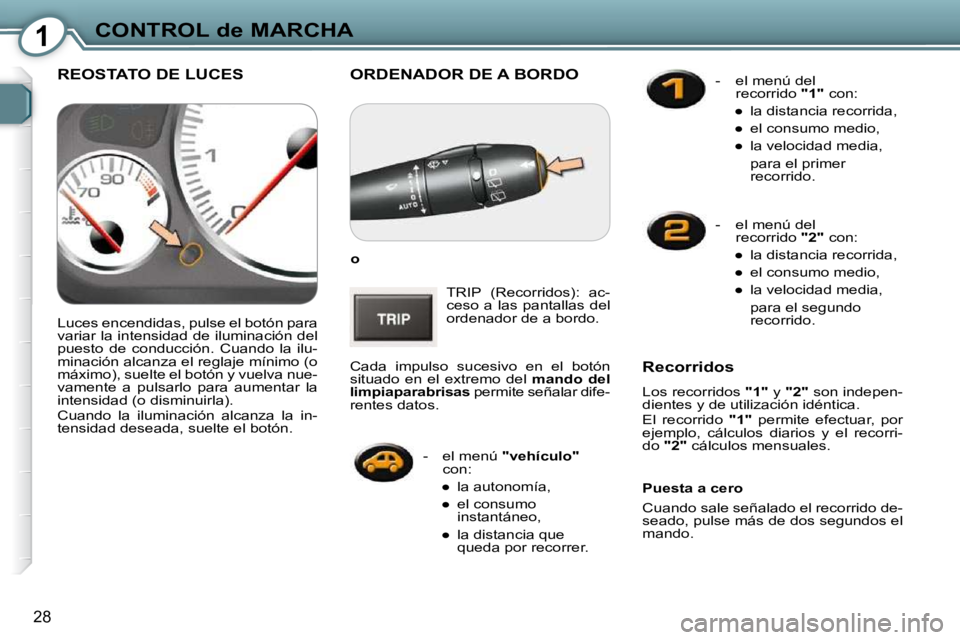

Page 28 of 250
1CONTROL de MARCHA
28
ORDENADOR DE A BORDO
o
TRIP (Recorridos): ac-
ceso a las pantallas del
ordenador de a bordo.
Cada impulso sucesivo en el botón
situado en el extremo del mando del
limpiaparabrisas permite señalar dife-
rentes datos.
REOSTATO DE LUCES
Puesta a cero
Cuando sale señalado el recorrido de-
seado, pulse más de dos segundos el
mando.
Luces encendidas, pulse el botón para
variar la intensidad de iluminación del
puesto de conducción. Cuando la ilu-
minación alcanza el reglaje mínimo (o
máximo), suelte el botón y vuelva nue-
vamente a pulsarlo para aumentar la
intensidad (o disminuirla).
Cuando la iluminación alcanza la in-
tensidad deseada, suelte el botón.
- el menú "vehículo"
con:

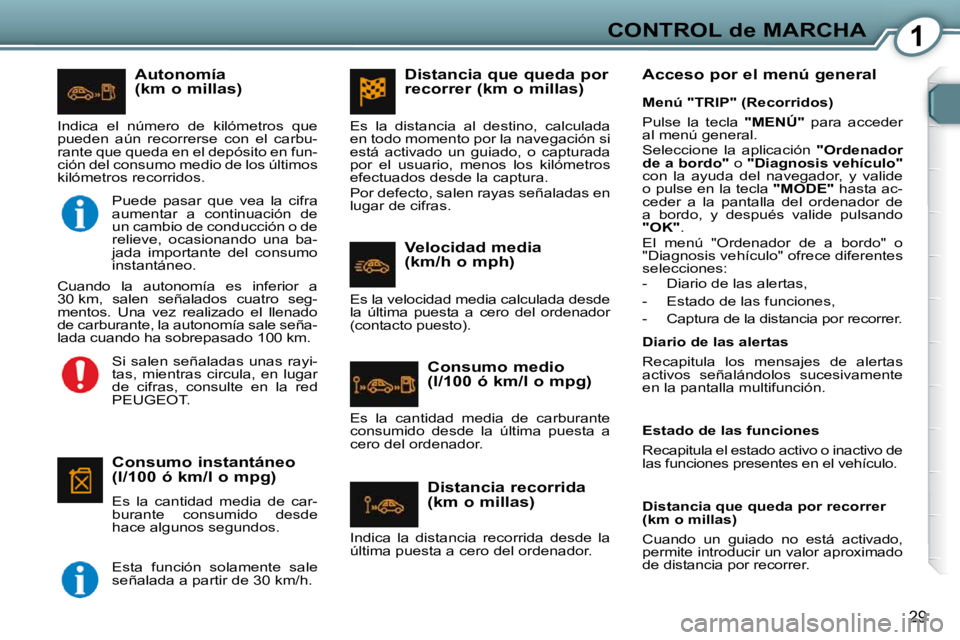

Page 29 of 250
1CONTROL de MARCHA
29
Autonomía
(km o millas)
Consumo instantáneo
(l/100 ó km/l o mpg)
Es la cantidad media de car-
burante consumido desde
hace algunos segundos.
Indica el número de kilómetros que
pueden aún recorrerse con el carbu-
rante que queda en el depósito en fun-
ción del consumo medio de los últimos
kilómetros recorridos.
Distancia que queda por
recorrer (km o millas)
Velocidad media
(km/h o mph) Menú "TRIP" (Recorridos)
Pulse la tecla
"MENÚ" para acceder
al menú general.
Seleccione la aplicación "Ordenador
de a bordo" o "Diagnosis vehículo"
con la ayuda del navegador, y valide
o pulse en la tecla "MODE" hasta ac-
ceder a la pantalla del ordenador de
a bordo, y después valide pulsando
"OK" .
El menú "Ordenador de a bordo" o
"Diagnosis vehículo" ofrece diferentes
selecciones:
- Diario de las alertas,
- Estado de las funciones,
- Captura de la distancia por recorrer.
Consumo medio
(l/100 ó km/l o mpg)
Distancia recorrida
(km o millas) Diario de las alertas
Recapitula los mensajes de alertas
activos señalándolos sucesivamente
en la pantalla multifunción.
Estado de las funciones
Recapitula el estado activo o inactivo de
las funciones presentes en el vehículo.
Distancia que queda por recorrer
(km o millas)
Cuando un guiado no está activado,
permite introducir un valor aproximado
de distancia por recorrer.
Puede pasar que vea la cifra
aumentar a continuación de
un cambio de conducción o de
relieve, ocasionando una ba-
jada importante del consumo
instantáneo.
Cuando la autonomía es inferior a
30 km, salen señalados cuatro seg-
mentos. Una vez realizado el llenado
de carburante, la autonomía sale seña-
lada cuando ha sobrepasado 100 km.
Si salen señaladas unas rayi-
tas, mientras circula, en lugar
de cifras, consulte en la red
PEUGEOT.
Esta función solamente sale
señalada a partir de 30 km/h. Es la distancia al destino, calculada
en todo momento por la navegación si
está activado un guiado, o capturada
por el usuario, menos los kilómetros
efectuados desde la captura.
Por defecto, salen rayas señaladas en
lugar de cifras.
Es la cantidad media de carburante
consumido desde la última puesta a
cero del ordenador.
Indica la distancia recorrida desde la
última puesta a cero del ordenador. Acceso por el menú general
Es la velocidad media calculada desde
la última puesta a cero del ordenador
(contacto puesto).

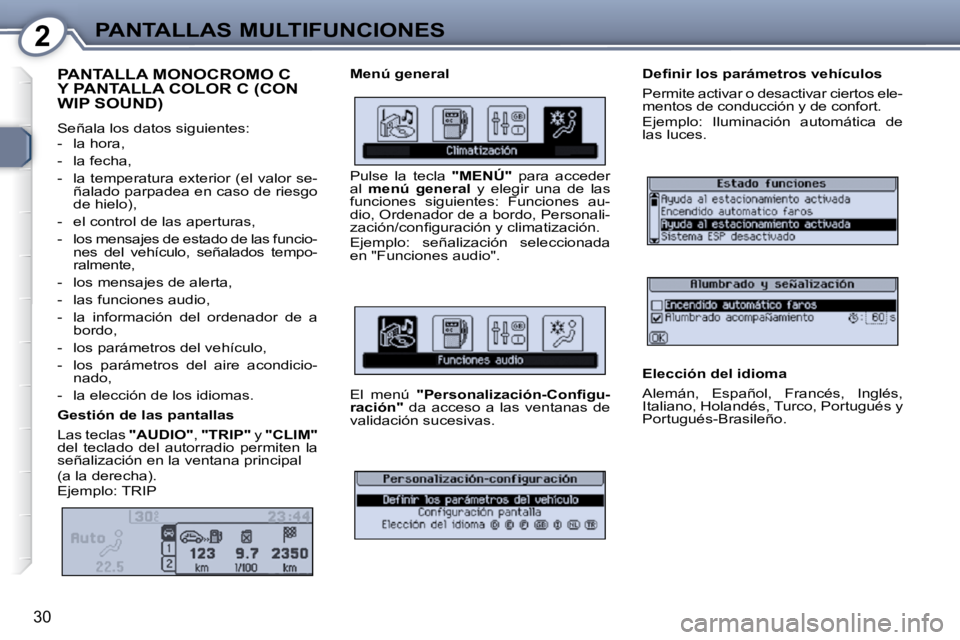

Page 30 of 250
2PANTALLAS MULTIFUNCIONES
30
PANTALLA MONOCROMO C Y PANTALLA COLOR C (CON WIP SOUND)
Señala los datos siguientes:
- la hora,
- la fecha,
- la temperatura exterior (el valor se-ñalado parpadea en caso de riesgo
de hielo),
- el control de las aperturas,
- los mensajes de estado de las funcio- nes del vehículo, señalados tempo-
ralmente,
- los mensajes de alerta,
- las funciones audio,
- la información del ordenador de a bordo,
- los parámetros del vehículo,
- los parámetros del aire acondicio- nado,
- la elección de los idiomas. Menú general
D e fi n i r l o s p a r á m e t r o s v e h í c u l o s
Permite activar o desactivar ciertos ele-
mentos de conducción y de confort.
Ejemplo: Iluminación automática de
las luces.
Pulse la tecla "MENÚ" para acceder
al m e n ú g e n e r a l y elegir una de las
funciones siguientes: Funciones au-
dio, Ordenador de a bordo, Personali-
z a c i ó n / c o n fi g u r a c i ó n y c l i m a t i z a c i ó n .
Ejemplo: señalización seleccionada
en "Funciones audio".
El menú " P e r s o n a l i z a c i ó n - C o n fi g u -
r a c i ó n " da acceso a las ventanas de
validación sucesivas.
G e s t i ó n d e l a s p a n t a l l a s
Las teclas "AUDIO" , "TRIP" y "CLIM"
del teclado del autorradio permiten la
señalización en la ventana principal
(a la derecha).
Ejemplo: TRIP E l e c c i ó n d e l i d i o m a
Alemán, Español, Francés, Inglés,
Italiano, Holandés, Turco, Portugués y
Portugués-Brasileño.
