PEUGEOT 408 2023 Návod na použitie (in Slovakian)

189
V prípade poruchy

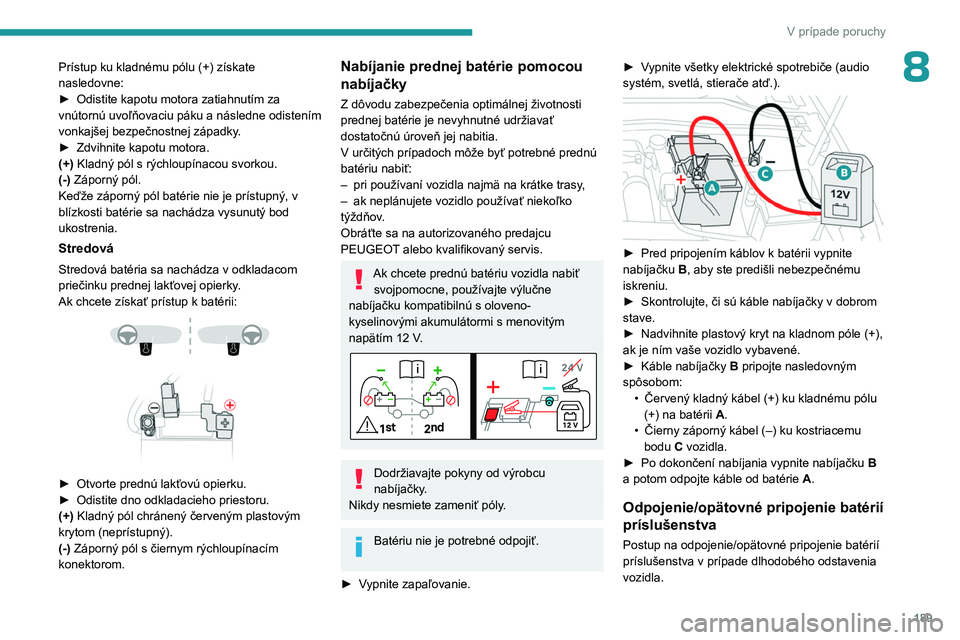

8Prístup ku kladnému pólu (+) získate
nasledovne:
►
Odistite kapotu motora zatiahnutím za
vnútornú

uvoľňovaciu páku a následne odistením
vonkajšej bezpečnostnej západky.
►

Zdvihnite kapotu motora.
(+)

Kladný pól s rýchloupínacou svorkou.
(-) Záporný pól.
Keďže záporný pól batérie nie je prístupný, v
blízkosti batérie sa nachádza vysunutý bod
ukostrenia.
Stredová
Stredová batéria sa nachádza v odkladacom
priečinku prednej lakťovej opierky.
Ak chcete získať prístup k batérii:




► Otvorte prednú lakťovú opierku.
► Odistite dno odkladacieho priestoru.
(+)
Kladný pól chránený červeným plastovým
krytom (neprístupný).
(-) Záporný pól s čiernym rýchloupínacím
konektorom.
Nabíjanie prednej batérie pomocou
nabíjačky
Z dôvodu zabezpečenia optimálnej životnosti
prednej batérie je nevyhnutné udržiavať
dostatočnú úroveň jej nabitia.
V určitých prípadoch môže byť potrebné prednú
batériu nabiť:
–

pri používaní vozidla najmä na krátke trasy
,
–

ak neplánujete vozidlo používať niekoľko
týždňov

.
Obráťte sa na autorizovaného predajcu
PEUGEOT alebo kvalifikovaný servis.
Ak chcete prednú batériu vozidla nabiť svojpomocne, používajte výlučne
nabíjačku kompatibilnú s oloveno-
kyselinovými akumulátormi s menovitým
napätím 12
V.
Dodržiavajte pokyny od výrobcu
nabíjačky.
Nikdy nesmiete zameniť póly.
Batériu nie je potrebné odpojiť.
►

V

ypnite zapaľovanie. ►

V
ypnite všetky elektrické spotrebiče (audio
systém, svetlá, stierače atď.).


► Pred pripojením káblov k batérii vypnite
nabíjačku B
, aby ste predišli nebezpečnému
iskreniu.
►

Skontrolujte, či sú káble nabíjačky v dobrom
stave.
►


Nadvihnite plastový kryt na kladnom póle (+),
ak je ním vaše vozidlo vybavené.
►


Káble nabíjačky B

pripojte nasledovným
spôsobom: •

Červený kladný kábel (+) ku kladnému pólu
(+) na batérii

A.
•

Čierny záporný kábel (–) ku kostriacemu
bodu

C vozidla.
►

Po dokončení nabíjania vypnite nabíjačku B


a potom odpojte káble od batérie A.
Odpojenie/opätovné pripojenie batérií
príslušenstva
Postup na odpojenie/opätovné pripojenie batérií
príslušenstva v prípade dlhodobého odstavenia
vozidla.

190
V prípade poruchy

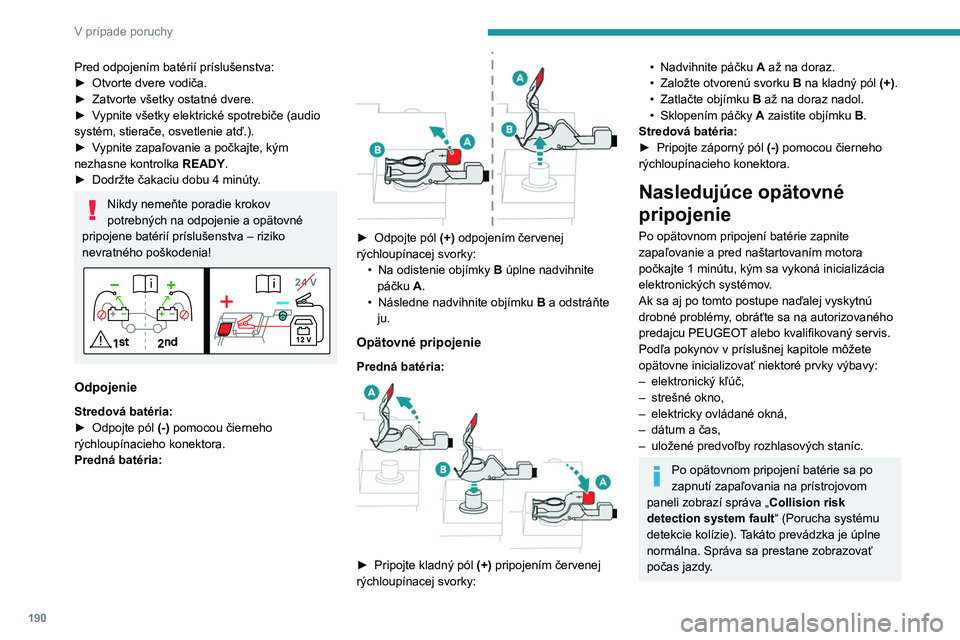

Pred odpojením batérií príslušenstva:
► Otvorte dvere vodiča.
►

Zatvorte všetky ostatné dvere.
►


V
ypnite všetky elektrické spotrebiče (audio
systém, stierače, osvetlenie atď.).
►

V
ypnite zapaľovanie a počkajte, kým
nezhasne kontrolka READY.
►

Dodržte čakaciu dobu 4
minúty.
Nikdy nemeňte poradie krokov
potrebných na odpojenie a opätovné
pripojene batérií príslušenstva – riziko
nevratného poškodenia!
Odpojenie
Stredová batéria:
► Odpojte pól (-)
pomocou čierneho
rýchloupínacieho konektora.
Predná batéria:


► Odpojte pól (+) odpojením červenej
rýchloupínacej svorky: •

Na odistenie objímky B

úplne nadvihnite
páčku A.
•

Následne nadvihnite objímku B

a odstráňte
ju.
Opätovné pripojenie
Predná batéria:

► Pripojte kladný pól (+) pripojením červenej
rýchloupínacej svorky:
• Nadvihnite páčku A až na doraz.
• Založte otvorenú svorku B na kladný pól (+).
•

Zatlačte objímku
B až na doraz nadol.
•

Sklopením páčky A

zaistite objímku B.
Stredová batéria:
►

Pripojte záporný pól (-)

pomocou čierneho
rýchloupínacieho konektora.
Nasledujúce opätovné
pripojenie
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora
počkajte 1 minútu, kým sa vykoná inicializácia
elektronických systémov.
Ak sa aj po tomto postupe naďalej vyskytnú
drobné problémy, obráťte sa na autorizovaného
predajcu PEUGEOT alebo kvalifikovaný servis.
Podľa pokynov v
príslušnej kapitole môžete
opätovne inicializovať niektoré prvky výbavy:
–

elektronický kľúč,
–


strešné okno,
–


elektricky ovládané okná,
–


dátum a čas,
–


uložené predvoľby rozhlasových staníc.
Po opätovnom pripojení batérie sa po
zapnutí zapaľovania na prístrojovom
paneli zobrazí správa „ Collision risk
detection system fault“ (Porucha systému
detekcie kolízie). Takáto prevádzka je úplne
normálna. Správa sa prestane zobrazovať
počas jazdy.

191
V prípade poruchy
8Ťahanie vozidla
Všeobecné odporúčania
Dodržiavajte právne predpisy platné
v

krajine, v ktorej jazdíte.
Skontrolujte, či je váha ťahajúceho vozidla
vyššia ako váha ťahaného vozidla.
Vodič musí zostať za volantom ťahaného
vozidla a musí mať pri sebe platný vodičský
preukaz.
Pri odťahovaní vozidla so štyrmi kolesami na
zemi vždy použite homologizovanú vlečnú
tyč; laná a popruhy sú zakázané.
Ťahajúce vozidlo sa musí rozbiehať postupne.
Keď sa vozidlo odťahuje s vypnutým
motorom, nefunguje posilňovač bŕzd a
riadenia.
V nasledovných situáciách je
potrebné zavolať profesionálnu
odťahovú službu:
–

Vznik poruchy vozidla na diaľnici alebo
rýchlostnej ceste.
–


Na prevodovke nie je možné zaradiť
neutrál, odblokovať riadenie, uvoľniť
parkovaciu brzdu.
–


Nie je možné odtiahnuť vozidlo
s


automatickou prevodovkou s naštartovaným
motorom.
–

Odťahovanie len s dvomi kolesami na
zemi.
–


V

ozidlo s pohonom štyroch kolies.
–

Chýbajúca homologovaná vlečná tyč.
Nabíjateľné hybridné vozidlá
Pred každým zásahom zošliapnite pri
zapnutom zapaľovaní brzdový pedál a zvoľte
režim N, potom vypnite hybridný systém
(kontrolka READY nesvieti).
Na odtiahnutie vášho vozidla na plošinovom
vozidle alebo prívese si bezpodmienečne
zavolajte profesionálnu službu.
Ťažné oko používajte iba
na uvoľnenie
vozidla z miesta, kde zostalo stáť, alebo na
jeho zaistenie pri odtiahnutí na plošinovom
vozidle alebo prívese.
Obmedzenia pri ťahaní
Typ vozidla
(motor/prevodovka) Predné kolesá
na

vozovke Zadné kolesá na
vozovke Valník
4 kolesá na vozovke s
ťažnou tyčou
Spaľovací motor/automatická


Hybrid 2WD

2WD: pohon 2 predných kolies.
V prípade poruchy batérie alebo elektrickej parkovacej brzdy je nevyhnut
né zavolať odborníka používajúceho odťahové vozidlo s plošinou.

192
V prípade poruchy

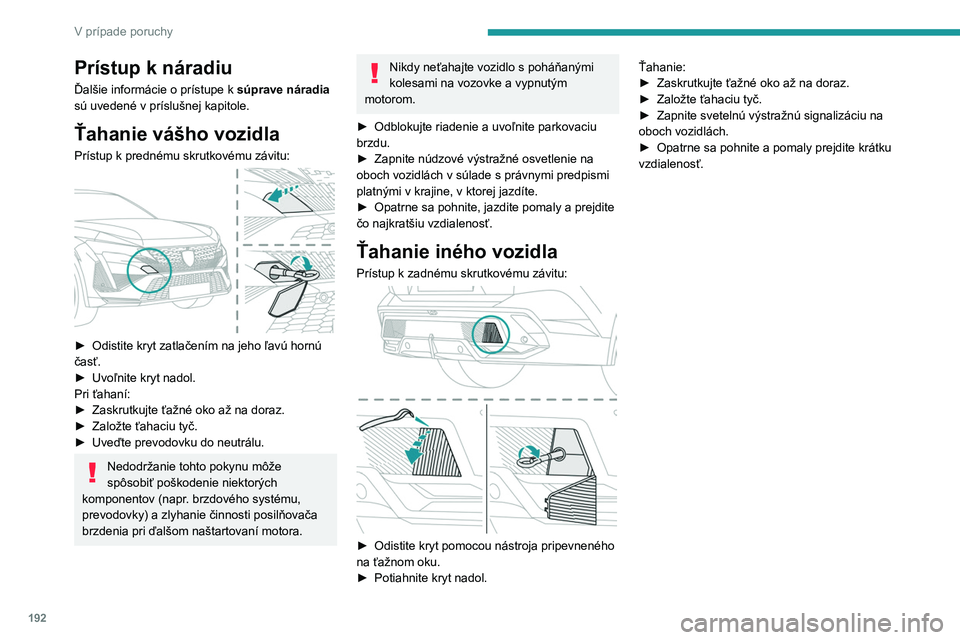

Prístup k náradiu
Ďalšie informácie o prístupe k súprave náradia
sú uvedené v príslušnej kapitole.
Ťahanie vášho vozidla
Prístup k prednému skrutkovému závitu:

► Odistite kryt zatlačením na jeho ľavú hornú
časť.
►

Uvoľnite kryt nadol.
Pri ťahaní:
►


Zaskrutkujte ťažné oko až na doraz.
►


Založte ťahaciu tyč.
►


Uveďte prevodovku do neutrálu.
Nedodržanie tohto pokynu môže
spôsobiť poškodenie niektorých
komponentov (napr.
brzdového systému,
prevodovky) a
zlyhanie činnosti posilňovača
brzdenia pri ďalšom naštartovaní motora.
Nikdy neťahajte vozidlo s poháňanými
kolesami na vozovke a vypnutým
motorom.
►

Odblokujte riadenie a
uvoľnite parkovaciu
brzdu.
►

Zapnite núdzové výstražné osvetlenie na
oboch vozidlách v súlade s právnymi predpismi
platnými v krajine, v ktorej jazdíte.
►


Opatrne sa pohnite, jazdite pomaly a prejdite
čo najkratšiu vzdialenosť.
Ťahanie iného vozidla
Prístup k zadnému skrutkovému závitu:

► Odistite kryt pomocou nástroja pripevneného
na ťažnom oku.
►

Potiahnite kryt nadol. Ťahanie:
►


Zaskrutkujte ťažné oko až na doraz.
►

Založte ťahaciu tyč.
►

Zapnite svetelnú výstražnú signalizáciu na
oboch vozidlách.
►

Opatrne sa pohnite a pomaly prejdite krátku
vzdialenosť.

193
Technické parametre

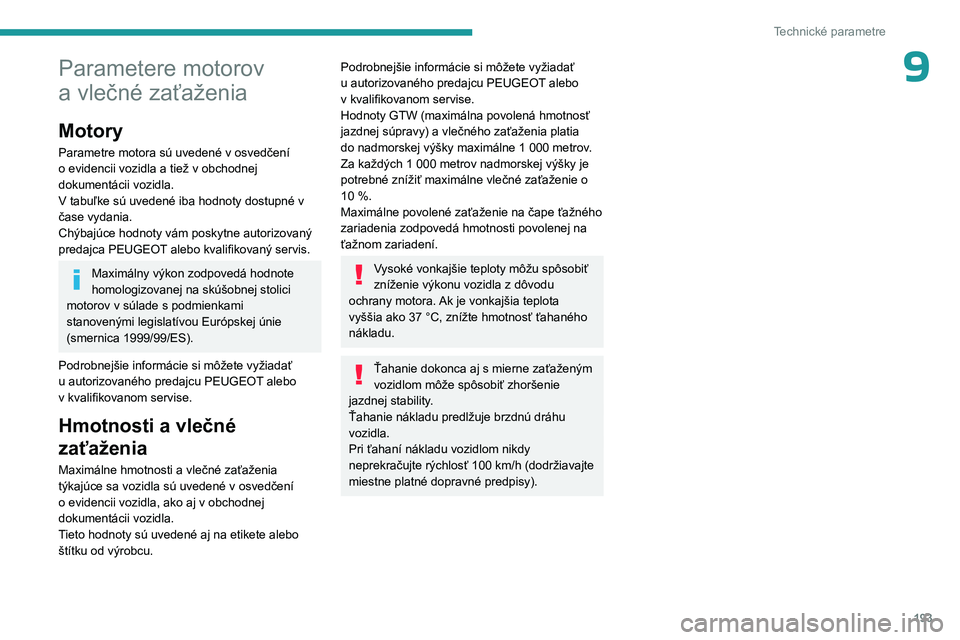

9Parametere motorov
a vlečné zaťaženia
Motory
Parametre motora sú uvedené v osvedčení
o evidencii vozidla a tiež v obchodnej
dokumentácii vozidla.
V tabuľke sú uvedené iba hodnoty dostupné v
čase vydania.
Chýbajúce hodnoty vám poskytne autorizovaný
predajca
PEUGEOT alebo kvalifikovaný servis.
Maximálny výkon zodpovedá hodnote
homologizovanej na skúšobnej stolici
motorov v súlade s podmienkami
stanovenými legislatívou Európskej únie
(smernica 1999/99/ES).
Podrobnejšie informácie si môžete vyžiadať
u autorizovaného predajcu PEUGEOT alebo
v

kvalifikovanom servise.
Hmotnosti a vlečné
zaťaženia
Maximálne hmotnosti a vlečné zaťaženia
týkajúce sa vozidla sú uvedené v osvedčení
o evidencii vozidla, ako aj v obchodnej
dokumentácii vozidla.
Tieto hodnoty sú uvedené aj na etikete alebo
štítku od výrobcu.
Podrobnejšie informácie si môžete vyžiadať
u autorizovaného predajcu PEUGEOT alebo
v kvalifikovanom servise.
Hodnoty GTW (maximálna povolená hmotnosť
jazdnej súpravy) a vlečného zaťaženia platia
do nadmorskej výšky maximálne 1
000 metrov.
Za každých 1
000 metrov nadmorskej výšky je
potrebné znížiť maximálne vlečné zaťaženie o
10
%.
Maximálne povolené zaťaženie na čape ťažného
zariadenia zodpovedá hmotnosti povolenej na
ťažnom zariadení.
Vysoké vonkajšie teploty môžu spôsobiť
zníženie výkonu vozidla z dôvodu
ochrany motora. Ak je vonkajšia teplota
vyššia ako 37 °C, znížte hmotnosť ťahaného
nákladu.
Ťahanie dokonca aj s mierne zaťaženým
vozidlom môže spôsobiť zhoršenie
jazdnej stability.
Ťahanie nákladu predlžuje brzdnú dráhu
vozidla.
Pri ťahaní nákladu vozidlom nikdy
neprekračujte rýchlosť 100
km/h (dodržiavajte
miestne platné dopravné predpisy).

194
Technické parametre

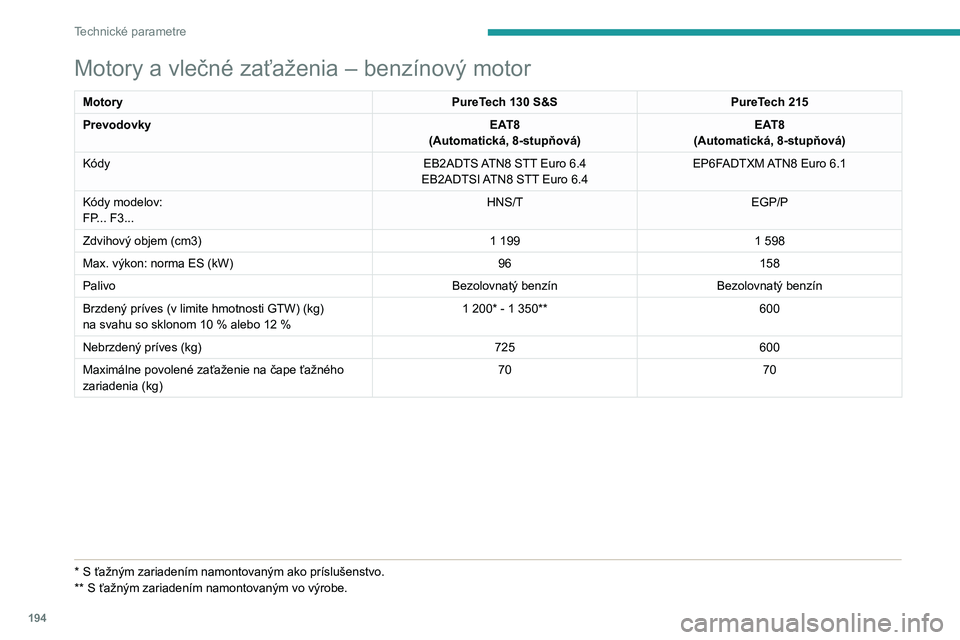

Motory a vlečné zaťaženia – benzínový motor
MotoryPureTech 130 S&SPureTech 215
Prevodovky EAT8
(Automatická, 8-stupňová) EAT8
(Automatická, 8-stupňová)
Kódy EB2ADTS ATN8 STT Euro
6.4
EB2ADTSI ATN8 STT Euro
6.4EP6FADTXM ATN8 Euro
6.1
Kódy modelov:
FP... F3... HNS/T
EGP/P
Zdvihový objem (cm3) 1
1991
598
Max. výkon: norma ES (kW) 96158
Palivo Bezolovnatý benzínBezolovnatý benzín
Brzdený príves (v limite hmotnosti GTW) (kg)
na svahu so sklonom 10
% alebo 12 %1
200* - 1 350**600
Nebrzdený príves (kg) 725600
Maximálne povolené zaťaženie na čape ťažného
zariadenia (kg) 70
70
* S ťažným zariadením namontovaným ako príslušenstvo.
** S ťažným zariade ním namontovaným vo výrobe.

195
Technické parametre

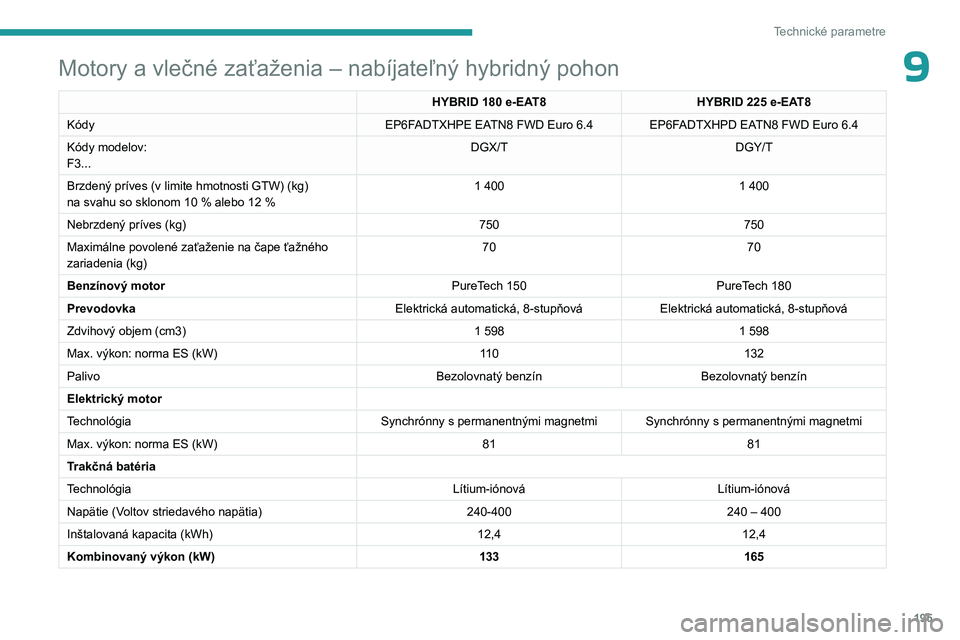

9Motory a vlečné zaťaženia – nabíjateľný hybridný pohon
HYBRID 180 e-EAT8HYBRID 225 e-EAT8
Kódy EP6FADTXHPE EATN8 FWD Euro
6.4 EP6FADTXHPD EATN8 FWD Euro 6.4
Kódy modelov:
F3... DGX/T
DGY/T
Brzdený príves (v limite hmotnosti GTW) (kg)
na svahu so sklonom 10

% alebo 12

% 1
400 1
400
Nebrzdený príves (kg) 750750
Maximálne povolené zaťaženie na čape ťažného
zariadenia (kg) 70
70
Benzínový motor PureTech
150 PureTech
180
Prevodovka Elektrická automatická, 8-stupňováElektrická automatická, 8-stupňová
Zdvihový objem (cm3) 1
598 1
598
Max. výkon: norma ES (kW) 11 0132
Palivo Bezolovnatý benzínBezolovnatý benzín
Elektrický motor
Technológia Synchrónny s permanentnými magnetmi Synchrónny s permanentnými magnetmi
Max. výkon: norma ES (kW) 8181
Trakčná batéria
Technológia Lítium-iónováLítium-iónová
Napätie (Voltov striedavého napätia) 240-400240 – 400
Inštalovaná kapacita (kWh) 12,412,4
Kombinovaný výkon (kW) 133165

196
Technické parametre

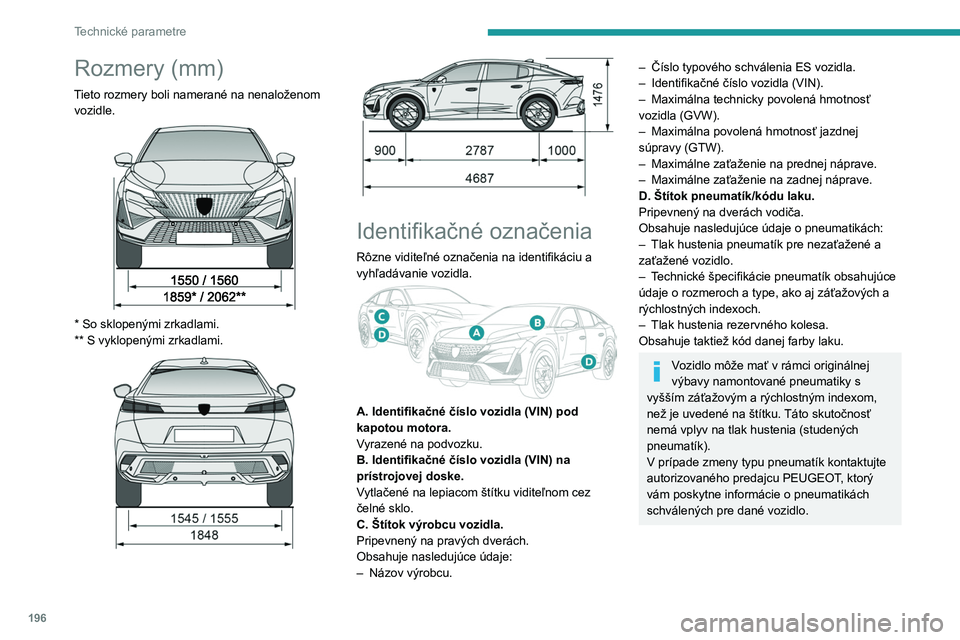

Rozmery (mm)
Tieto rozmery boli namerané na nenaloženom vozidle.


* So sklopenými zrkadlami.
** S vyklopenými zrkadlami.




Identifikačné označenia
Rôzne viditeľné označenia na identifikáciu a
vyhľadávanie vozidla.


A. Identifikačné číslo vozidla (VIN) pod
kapotou motora.
Vyrazené na podvozku.
B. Identifikačné číslo vozidla (VIN) na
prístrojovej doske.
Vytlačené na lepiacom štítku viditeľnom cez
čelné sklo.
C. Štítok výrobcu vozidla.
Pripevnený na pravých dverách.
Obsahuje nasledujúce údaje:
–
Názov výrobcu.
– Číslo typového schválenia ES vozidla.
– Identifikačné číslo vozidla (VIN).
–

Maximálna technicky povolená hmotnosť
vozidla (GVW).
–


Maximálna povolená hmotnosť jazdnej
súpravy (GTW).
–


Maximálne zaťaženie na prednej náprave.
–


Maximálne zaťaženie na zadnej náprave.
D. Štítok pneumatík/kódu laku.
Pripevnený na dverách vodiča.
Obsahuje nasledujúce údaje o pneumatikách:
–


Tlak hustenia pneumatík pre nezaťažené a
zaťažené vozidlo.
–


T
echnické špecifikácie pneumatík obsahujúce
údaje o rozmeroch a type, ako aj záťažových a
rýchlostných indexoch.
–

Tlak hustenia rezervného kolesa.
Obsahuje taktiež kód danej farby laku.
Vozidlo môže mať v rámci originálnej
výbavy namontované pneumatiky s
vyšším záťažovým a rýchlostným indexom,
než je uvedené na štítku. Táto skutočnosť
nemá vplyv na tlak hustenia (studených
pneumatík).
V prípade zmeny typu pneumatík kontaktujte
autorizovaného predajcu PEUGEOT, ktorý
vám poskytne informácie o pneumatikách
schválených pre dané vozidlo.

197
PEUGEOT i-Connect Advanced - PEUGEOT i-Connect
10PEUGEOT i-Connect
Advanced - PEUGEOT
i-Connect
Navigácia GPS – aplikácie –
multimediálny audio systém
– telefón Bluetooth
®
Opísané funkcie a nastavenia sa líšia v
závislosti od verzie vozidla a konfigurácie
a krajiny predaja.
Z bezpečnostných dôvodov a vzhľadom
na to, že si vyžadujú neustálu pozornosť
vodiča, sa nasledujúce činnosti musia
vykonávať v zastavenom vozidle a pri
zapnutom zapaľovaní:
–

Spárovanie smartfónu so systémom cez
rozhranie Bluetooth®.
–
Používanie smartfónu.
–

Pripojenie k Mirror Screen (Apple®CarPlay®
alebo Android Auto).
–

Zmena nastavení systému a konfigurácie.
Pred prejdením systému do
pohotovostného režimu sa zobrazí
správa Energy economy mode (Režim
úspory energie).
Podrobnejšie informácie o režime úspory
energie nájdete v kapitole
„Praktické
informácie“.
Výstraha
Navigácia je asistenčným systémom
riadenia. Nemôže nahradiť vodiča. Používateľ
by mal starostlivo overiť všetky pokyny.
Používaním navigácie akceptujete
nasledujúce zmluvné podmienky:
https://www.tomtom.com/en_gb/legal/
eula-automotive/?388448
Prvé kroky
Systém sa spustí pri zapnutí zapaľovania.
Krátke stlačenie, vypnuté
zapaľovanie:
zapnutie/vypnutie systému.
Krátke stlačenie, zapnuté zapaľovanie:
stlmenie/
obnovenie zvuku.
Dlhé stlačenie, zapnuté zapaľovanie:
spustenie
pohotovostného režimu (stlmenie zvuku,
vypnutie obrazoviek a zobrazenia hodín).
Otáčanie: regulácia hlasitosti.
Informácie
Tento systém umožňuje prístup k nasledujúcim
prvkom:
–

Ovládacie prvky audio vybavenia a telefónu so
zobrazením súvisiacich informácií. –


Pripojené služby a zobrazenie príslušných
informácií.
–

Ovládacie prvky navigačného systému a
zobrazenie príslušných informácií (v
závislosti
od výbavy).
–
Hlasová identifikácia (v
závislosti od výbavy).
–
Čas a vonkajšia teplota.
–

Ovládače systému kúrenia/klimatizácie a
pripomienky k nastaveniam.
–

Nastavenie funkcií na podporu vodiča počas
jazdy
, komfortných a bezpečnostných funkcií,
rozšíreného priehľadového head-up displeja (v
závislosti od danej výbavy a verzie), zvukového
vybavenia a digitálneho prístrojového panela.
–
Nastavenia funkcií špecifických pre
nabíjateľné hybridné vozidlá.
–

Zobrazenie vizuálnych asistenčných funkcií.
–

Interaktívna príručka.
–

V
ideonávody (napr. správa obrazovky,
asistenčné systémy riadenia, rozpoznávanie
hlasu).
Horná lišta
Niektoré informácie sú trvalo zobrazené na
hornej lište dotykového displeja:
–

V
onkajšia teplota zo snímačov vozidla
(spojená s modrým symbolom, ak existuje riziko
poľadovice).
–

Pripomenutie nastavenia teploty klimatizácie
na strane vodiča a strane spolujazdca.
–


Úroveň nabitia pripojeného smartfónu.
–


Stav systémového pripojenia (Bluetooth®,
Wi-Fi, mobilná telefónna sieť).

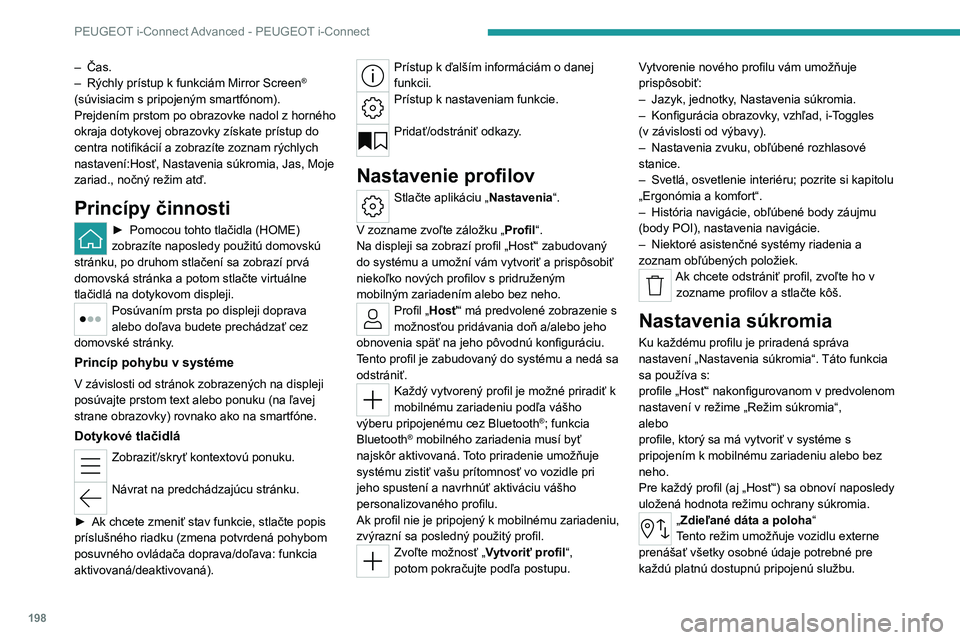

198
PEUGEOT i-Connect Advanced - PEUGEOT i-Connect
– Čas.
– Rýchly prístup k funkciám Mirror Screen®
(súvisiacim s pripojeným smartfónom).
Prejdením prstom po obrazovke nadol z horného
okraja dotykovej obrazovky získate prístup do
centra notifikácií a zobrazíte zoznam rýchlych
nastavení:Hosť, Nastavenia súkromia, Jas, Moje
zariad., nočný režim atď.
Princípy činnosti
► Pomocou tohto tlačidla (HOME)
zobrazíte naposledy použitú domovskú
stránku, po druhom stlačení sa zobrazí prvá
domovská stránka
a potom stlačte virtuálne
tlačidlá na dotykovom displeji.
Posúvaním prsta po displeji doprava
alebo doľava budete prechádzať cez
domovské stránky.
Princíp pohybu v systéme
V závislosti od stránok zobrazených na displeji
posúvajte prstom text alebo ponuku (na ľavej
strane obrazovky) rovnako ako na smartfóne.
Dotykové tlačidlá
Zobraziť/skryť kontextovú ponuku.
Návrat na predchádzajúcu stránku.
►

Ak chcete zmeniť stav funkcie, stlačte popis
príslušného riadku (zmena potvrdená pohybom
posuvného ovládača doprava/doľava: funkcia
aktivovaná/deaktivovaná).
Prístup k ďalším informáciám o danej
funkcii.
Prístup k nastaveniam funkcie.
Pridať/odstrániť odkazy.
Nastavenie profilov
Stlačte aplikáciu „Nastavenia “.
V zozname zvoľte záložku „Profil“.
Na displeji sa zobrazí profil „Hosť“ zabudovaný
do systému a umožní vám vytvoriť a prispôsobiť
niekoľko nových profilov s pridruženým
mobilným zariadením alebo bez neho.
Profil „Hosť“ má predvolené zobrazenie s
možnosťou pridávania doň a/alebo jeho
obnovenia späť na jeho pôvodnú konfiguráciu.
Tento profil je zabudovaný do systému a nedá sa
odstrániť.
Každý vytvorený profil je možné priradiť k
mobilnému zariadeniu podľa vášho
výberu pripojenému cez Bluetooth
®; funkcia
Bluetooth® mobilného zariadenia musí byť
najskôr aktivovaná. Toto priradenie umožňuje
systému zistiť vašu prítomnosť vo vozidle pri
jeho spustení a navrhnúť aktiváciu vášho
personalizovaného profilu.
Ak profil nie je pripojený k mobilnému zariadeniu,
zvýrazní sa posledný použitý profil.
Zvoľte možnosť „Vytvoriť profil “,
potom pokračujte podľa postupu. Vytvorenie nového profilu vám umožňuje
prispôsobiť:
–

Jazyk, jednotky
, Nastavenia súkromia.
–
Konfigurácia obrazovky
, vzhľad, i-Toggles
(v závislosti od výbavy).
–
Nastavenia zvuku, obľúbené rozhlasové
stanice.
–

Svetlá, osvetlenie interiéru; pozrite si kapitolu
„Ergonómia a komfort“.
–

História navigácie, obľúbené body záujmu
(body POI), nastavenia navigácie.
–

Niektoré asistenčné systémy riadenia a
zoznam obľúbených položiek.
Ak chcete odstrániť profil, zvoľte ho v zozname profilov a stlačte kôš.
Nastavenia súkromia
Ku každému profilu je priradená správa
nastavení „Nastavenia súkromia“. Táto funkcia
sa používa s:
profile „Hosť“ nakonfigurovanom v predvolenom
nastavení v
režime „Režim súkromia“,
alebo
profile, ktorý sa má vytvoriť v systéme s
pripojením k mobilnému zariadeniu alebo bez
neho.
Pre každý profil (aj „Hosť“) sa obnoví naposledy
uložená hodnota režimu ochrany súkromia.
„Zdieľané dáta a poloha“
Tento režim umožňuje vozidlu externe
prenášať všetky osobné údaje potrebné pre
každú platnú dostupnú pripojenú službu.
