149
Praktické informace

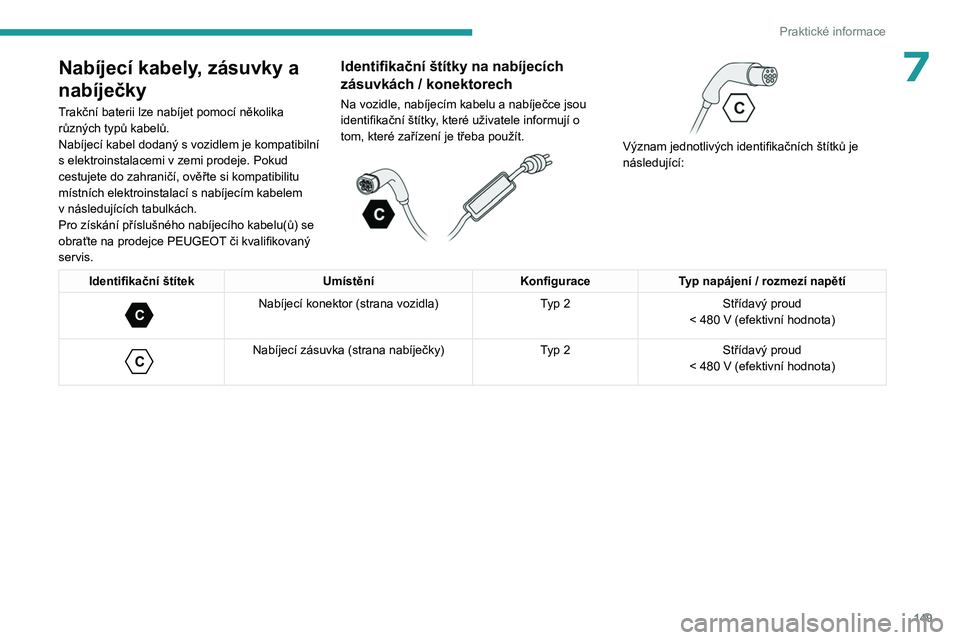

7Nabíjecí kabely, zásuvky a
nabíječky
Trakční baterii lze nabíjet pomocí několika
různých typů kabelů.
Nabíjecí kabel dodaný s vozidlem je kompatibilní
s
elektroinstalacemi v zemi prodeje. Pokud
cestujete do zahraničí, ověřte si kompatibilitu
místních elektroinstalací s
nabíjecím kabelem
v
následujících tabulkách.
Pro získání příslušného nabíjecího kabelu(ů) se
obraťte na prodejce PEUGEOT či kvalifikovaný
servis.
Identifikační štítky na nabíjecích
zásuvkách / konektorech
Na vozidle, nabíjecím kabelu a nabíječce jsou
identifikační štítky, které uživatele informují o
tom, které zařízení je třeba použít.




Význam jednotlivých identifikačních štítků je
následující:
Identifikační štítek UmístěníKonfiguraceTyp napájení / rozmezí napětí
C
Nabíjecí konektor (strana vozidla) Typ 2Střídavý proud
< 480 V (efektivní hodnota)

C
Nabíjecí zásuvka (strana nabíječky) Typ 2Střídavý proud
< 480 V (efektivní hodnota)

150
Praktické informace

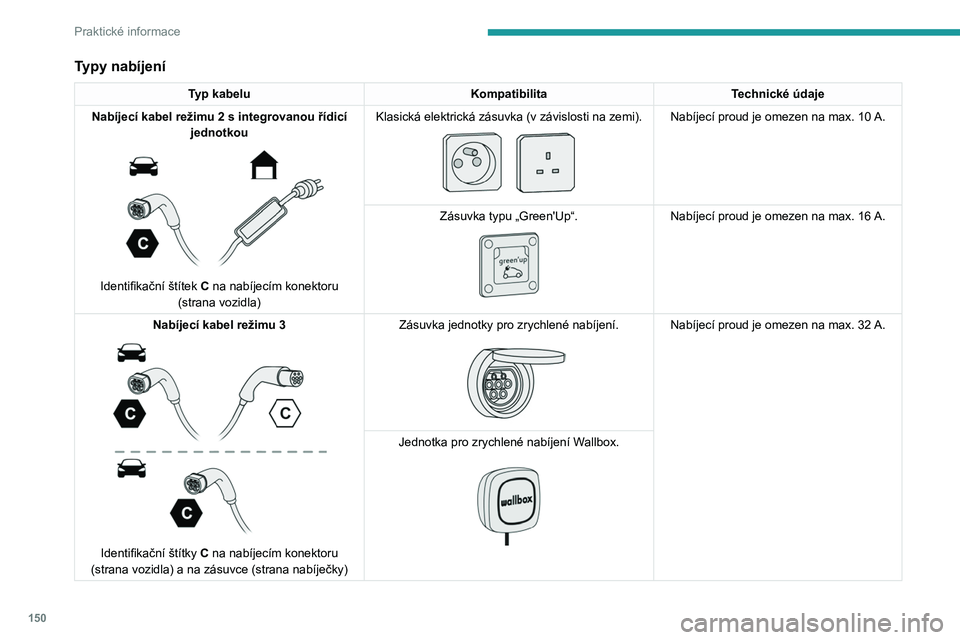

Typy nabíjení
Typ kabeluKompatibilitaTechnické údaje
Nabíjecí kabel režimu 2 s integrovanou řídicí
jednotkou


Identifikační štítek C na nabíjecím konektoru (strana vozidla) Klasická elektrická zásuvka (v
závislosti na zemi).


Nabíjecí proud je omezen na max. 10 A.
Zásuvka typu „Green'Up“.


Nabíjecí proud je omezen na max. 16 A.
Nabíjecí kabel režimu

3


Identifikační štítky C na nabíjecím konektoru
(strana vozidla) a na zásuvce (strana nabíječky) Zásuvka jednotky pro zrychlené nabíjení.


Nabíjecí proud je omezen na max. 32 A.
Jednotka pro zrychlené nabíjení W
allbox.

151
Praktické informace
7Po připojení vozidla se na přístrojové
desce zobrazí odhadovaná doba
nabíjení. Může se lišit v
závislosti na různých
faktorech, jako je venkovní teplota nebo
kvalita elektrické sítě.
Při venkovní teplotě nižší než -10
°C
doporučujeme vozidlo připojit co nejdříve,
neboť může dojít k
výraznému prodloužení
doby nabíjení. Trakční baterie se nemusí plně
dobít.
Kabel pro domácí nabíjení (režim 2)
U kabelu nesmí dojít k jeho poškození a
musí být v
bezvadném stavu.
V

případě poškození kabel nepoužívejte
a

požádejte o jeho výměnu prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Jednotka pro zrychlené nabíjení
(režim 3)
Jednotku pro zrychlené nabíjení nerozebírejte
ani neupravujte - riziko usmrcení elektrickým
proudem anebo požáru!
Další informace o
způsobu použití jednotky
pro zrychlené nabíjení najdete v
její
uživatelské příručce.
Řídicí jednotka (režim 2)

POWER
Zelená: elektrické připojení sestaveno; lze
zahájit nabíjení.
CHARGE
Bliká zelená: probíhá nabíjení nebo je
zaktivována předběžná úpravy teploty.
Svítí zelená: nabíjení dokončeno.
FAULT
Červená: chyba, nabíjení není povoleno
nebo musí být ihned zastaveno. Ověřte, že je
vše správně připojeno a že nedošlo k
závadě
elektrického systému.
Pokud indikátor nezhasne, obraťte se na dealera
vozů PEUGEOT nebo kvalifikovaný servis.
Při zapojení nabíjecího kabelu do domácí
zásuvky se krátce rozsvítí všechny indikátory.
Pokud se žádné indikátory nerozsvítí,
zkontrolujte jistič domácí zásuvky:
–

Pokud došlo k
vypnutí jističe, požádejte
revizního elektrotechnika o kontrolu vhodnosti elektrického systému a případné provedení
potřebných oprav.
–

Pokud k
vypnutí jističe nedošlo, přestaňte
používat nabíjecí kabel a obraťte se na dealera
vozidel PEUGEOT nebo kvalifikovaný servis.
Štítek řídicí jednotky – doporučení
Před použitím si přečtěte příručku.
1. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem!
2. Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30
mA.
3. Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
4. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
5. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.
6. Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V
nabíjecím kabelu
nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.

152
Praktické informace

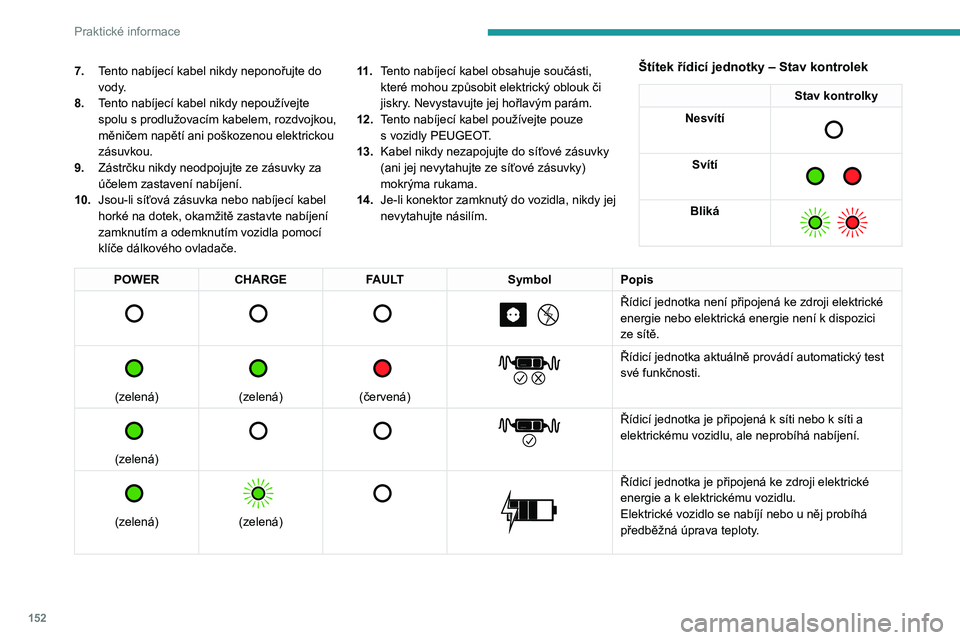

7.Tento nabíjecí kabel nikdy neponořujte do
vody.
8. Tento nabíjecí kabel nikdy nepoužívejte
spolu s
prodlužovacím kabelem, rozdvojkou,
měničem napětí ani poškozenou elektrickou
zásuvkou.
9. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
10. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače. 11 .
Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
12. Tento nabíjecí kabel používejte pouze
s
vozidly PEUGEOT.
13. Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
14. Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.Štítek řídicí jednotky – Stav kontrolek
Stav kontrolky
Nesvítí

Svítí

Bliká

POWER CHARGE FAULT SymbolPopis

Řídicí jednotka není připojená ke zdroji elektrické
energie nebo elektrická energie není k dispozici
ze sítě.


(zelená)


(zelená)


(červená)


Řídicí jednotka aktuálně provádí automatický test
své funkčnosti.


(zelená)


Řídicí jednotka je připojená k síti nebo k síti a
elektrickému vozidlu, ale neprobíhá nabíjení.


(zelená)


(zelená)



Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo se nabíjí nebo u něj probíhá
předběžná úprava teploty.

153
Praktické informace

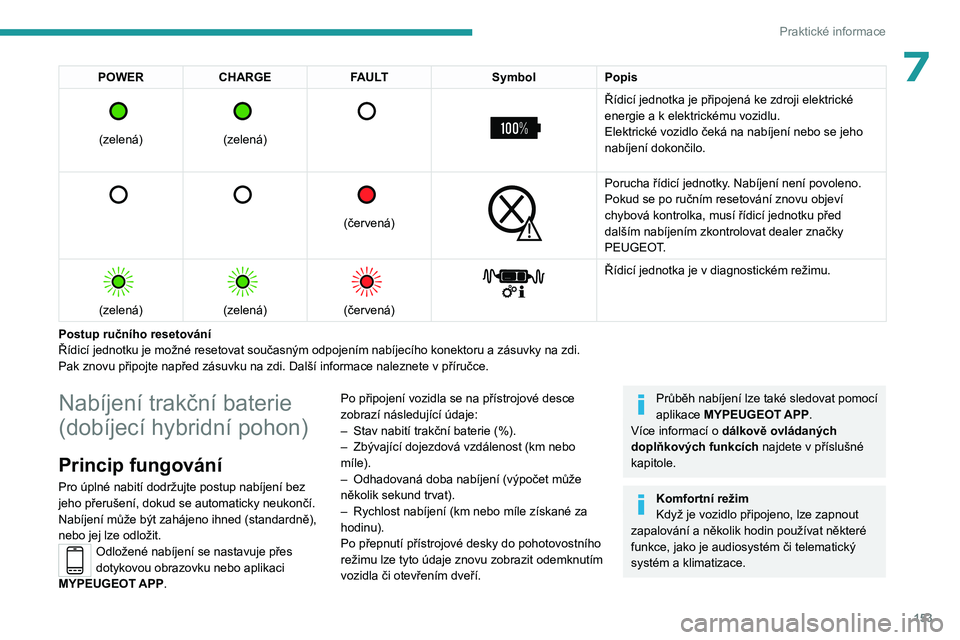

7POWERCHARGE FAULT SymbolPopis

(zelená)


(zelená)



Řídicí jednotka je připojená ke zdroji elektrické
energie a k elektrickému vozidlu.
Elektrické vozidlo čeká na nabíjení nebo se jeho
nabíjení dokončilo.


(červená)


Porucha řídicí jednotky. Nabíjení není povoleno.
Pokud se po ručním resetování znovu objeví
chybová kontrolka, musí řídicí jednotku před
dalším nabíjením zkontrolovat dealer značky
PEUGEOT.


(zelená)


(zelená)


(červená)


Řídicí jednotka je v diagnostickém režimu.
Postup ručního resetování
Řídicí jednotku je možné resetovat současným odpojením nabíjecího konektoru a zásuvky na zdi.
Pak znovu připojte napřed zásuvku na zdi. Další informace naleznete v

příručce.
Nabíjení trakční baterie
(dobíjecí hybridní pohon)
Princip fungování
Pro úplné nabití dodržujte postup nabíjení bez
jeho přerušení, dokud se automaticky neukončí.
Nabíjení může být zahájeno ihned (standardně),
nebo jej lze odložit.
Odložené nabíjení se nastavuje přes
dotykovou obrazovku nebo aplikaci
MYPEUGEOT APP. Po připojení vozidla se na přístrojové desce
zobrazí následující údaje:
–

Stav nabití trakční baterie (%).
–

Zbývající dojezdová vzdálenost (km nebo
míle).
–

Odhadovaná doba nabíjení (výpočet může
několik sekund trvat).
–

Rychlost nabíjení (km nebo míle získané za
hodinu).
Po přepnutí přístrojové desky do pohotovostního
režimu lze tyto údaje znovu zobrazit odemknutím
vozidla či otevřením dveří.
Průběh nabíjení lze také sledovat pomocí
aplikace MYPEUGEOT APP.
Více informací o
dálkově ovládaných
doplňkových funkcích najdete v
příslušné
kapitole.
Komfortní režim
Když je vozidlo připojeno, lze zapnout
zapalování a několik hodin používat některé
funkce, jako je audiosystém či telematický
systém a klimatizace.

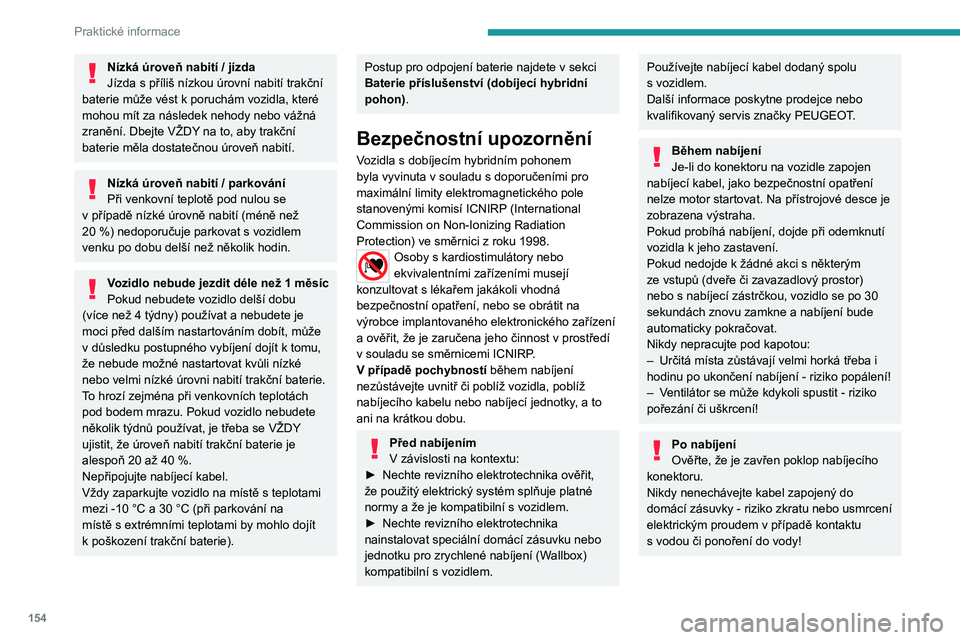

154
Praktické informace
Nízká úroveň nabití / jízda
Jízda s příliš nízkou úrovní nabití trakční
baterie může vést k
poruchám vozidla, které
mohou mít za následek nehody nebo vážná
zranění. Dbejte VŽDY na to, aby trakční
baterie měla dostatečnou úroveň nabití.
Nízká úroveň nabití / parkování
Při venkovní teplotě pod nulou se
v

případě nízké úrovně nabití (méně než
20

%) nedoporučuje parkovat s vozidlem
venku po dobu delší než několik hodin.
Vozidlo nebude jezdit déle než 1 měsíc
Pokud nebudete vozidlo delší dobu
(více než 4
týdny) používat a nebudete je
moci před dalším nastartováním dobít, může
v

důsledku postupného vybíjení dojít k tomu,
že nebude možné nastartovat kvůli nízké
nebo velmi nízké úrovni nabití trakční baterie.
To hrozí zejména při venkovních teplotách
pod bodem mrazu. Pokud vozidlo nebudete
několik týdnů používat, je třeba se VŽDY
ujistit, že úroveň nabití trakční baterie je
alespoň 20
až 40 %.
Nepřipojujte nabíjecí kabel.
Vždy zaparkujte vozidlo na místě s
teplotami
mezi -10
°C a 30 °C (při parkování na
místě s
extrémními teplotami by mohlo dojít
k

poškození trakční baterie).
Postup pro odpojení baterie najdete v sekci
Baterie příslušenství (dobíjecí hybridní
pohon) .
Bezpečnostní upozornění
Vozidla s dobíjecím hybridním pohonem
byla vyvinuta v
souladu s doporučeními pro
maximální limity elektromagnetického pole
stanovenými komisí ICNIRP (International
Commission on Non-Ionizing Radiation
Protection) ve směrnici z
roku 1998.
Osoby s kardiostimulátory nebo
ekvivalentními zařízeními musejí
konzultovat s
lékařem jakákoli vhodná
bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení
a ověřit, že je zaručena jeho činnost v
prostředí
v

souladu se směrnicemi ICNIRP.
V

případě pochybností během nabíjení
nezůstávejte uvnitř či poblíž vozidla, poblíž
nabíjecího kabelu nebo nabíjecí jednotky, a to
ani na krátkou dobu.
Před nabíjením
V závislosti na kontextu:
►

Nechte revizního elektrotechnika ověřit,
že použitý elektrický systém splňuje platné
normy a že je kompatibilní s

vozidlem.
►

Nechte revizního elektrotechnika
nainstalovat speciální domácí zásuvku nebo
jednotku pro zrychlené nabíjení (W

allbox)
kompatibilní s
vozidlem.
Používejte nabíjecí kabel dodaný spolu
s vozidlem.
Další informace poskytne prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Během nabíjení
Je-li do konektoru na vozidle zapojen
nabíjecí kabel, jako bezpečnostní opatření
nelze motor startovat. Na přístrojové desce je
zobrazena výstraha.
Pokud probíhá nabíjení, dojde při odemknutí
vozidla k jeho zastavení.
Pokud nedojde k žádné akci s některým
ze vstupů (dveře či zavazadlový prostor)
nebo s nabíjecí zástrčkou, vozidlo se po 30
sekundách znovu zamkne a nabíjení bude
automaticky pokračovat.
Nikdy nepracujte pod kapotou:
–

Určitá místa zůstávají velmi horká třeba i
hodinu po ukončení nabíjení - riziko popálení!
–


V

entilátor se může kdykoli spustit - riziko
pořezání či uškrcení!
Po nabíjení
Ověřte, že je zavřen poklop nabíjecího
konektoru.
Nikdy nenechávejte kabel zapojený do
domácí zásuvky - riziko zkratu nebo usmrcení
elektrickým proudem v
případě kontaktu
s

vodou či ponoření do vody!

155
Praktické informace

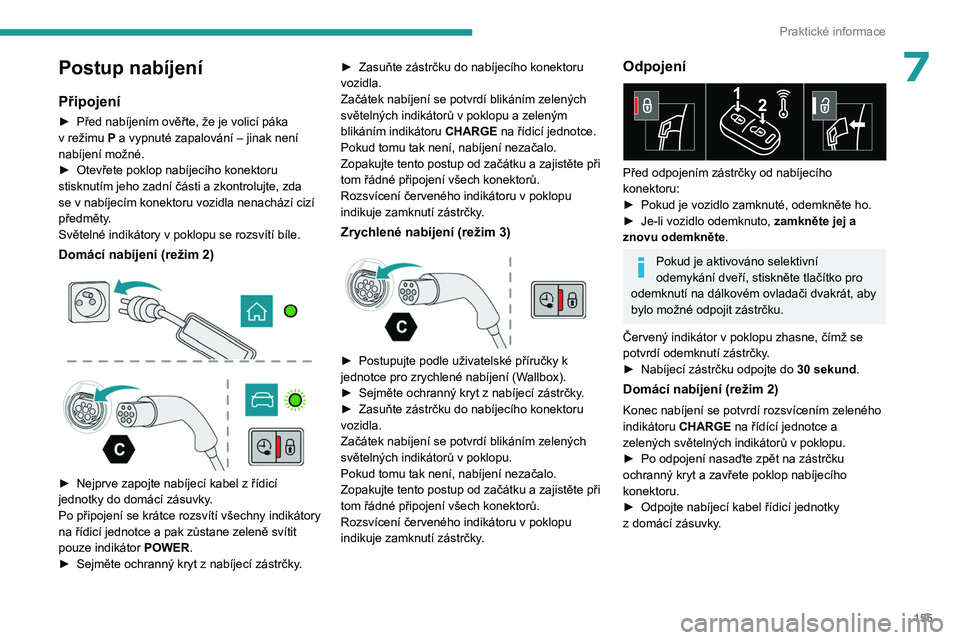

7Postup nabíjení
Připojení
► Před nabíjením ověřte, že je volicí páka v režimu P a vypnuté zapalování – jinak není
nabíjení možné.
►

Otevřete poklop nabíjecího konektoru
stisknutím jeho zadní části a

zkontrolujte, zda
se v
nabíjecím konektoru vozidla nenachází cizí
předměty.
Světelné indikátory v poklopu se rozsvítí bíle.
Domácí nabíjení (režim 2)



► Nejprve zapojte nabíjecí kabel z řídicí
jednotky do domácí zásuvky.
Po připojení se krátce rozsvítí všechny indikátory
na řídicí jednotce a pak zůstane zeleně svítit
pouze indikátor POWER.
►

Sejměte ochranný kryt z
nabíjecí zástrčky.►

Zasuňte zástrčku do nabíjecího konektoru
vozidla.
Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu a zeleným
blikáním indikátoru CHARGE
na řídicí jednotce.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte tento postup od začátku a zajistěte při
tom řádné připojení všech konektorů.
Rozsvícení červeného indikátoru v poklopu
indikuje zamknutí zástrčky.
Zrychlené nabíjení (režim 3)

► Postupujte podle uživatelské příručky k
jednotce pro zrychlené nabíjení (W allbox).
►

Sejměte ochranný kryt z
nabíjecí zástrčky.
►

Zasuňte zástrčku do nabíjecího konektoru
vozidla.
Začátek nabíjení se potvrdí blikáním zelených
světelných indikátorů v poklopu.
Pokud tomu tak není, nabíjení nezačalo.
Zopakujte tento postup od začátku a

zajistěte při
tom řádné připojení všech konektorů.
Rozsvícení červeného indikátoru v
poklopu
indikuje zamknutí zástrčky.
Odpojení

Před odpojením zástrčky od nabíjecího
konektoru:
►

Pokud je vozidlo zamknuté, odemkněte ho.
►


Je-li vozidlo odemknuto, zamkněte jej a
znovu odemkněte

.
Pokud je aktivováno selektivní
odemykání dveří, stiskněte tlačítko pro
odemknutí na dálkovém ovladači dvakrát, aby
bylo možné odpojit zástrčku.
Červený indikátor v poklopu zhasne, čímž se
potvrdí odemknutí zástrčky.
►

Nabíjecí zástrčku odpojte do 30

sekund.
Domácí nabíjení (režim 2)
Konec nabíjení se potvrdí rozsvícením zeleného
indikátoru CHARGE na řídící jednotce a
zelených světelných indikátorů v poklopu.
►

Po odpojení nasaďte zpět na zástrčku
ochranný kryt a zavřete poklop nabíjecího
konektoru.
►


Odpojte nabíjecí kabel řídicí jednotky
z

domácí zásuvky.

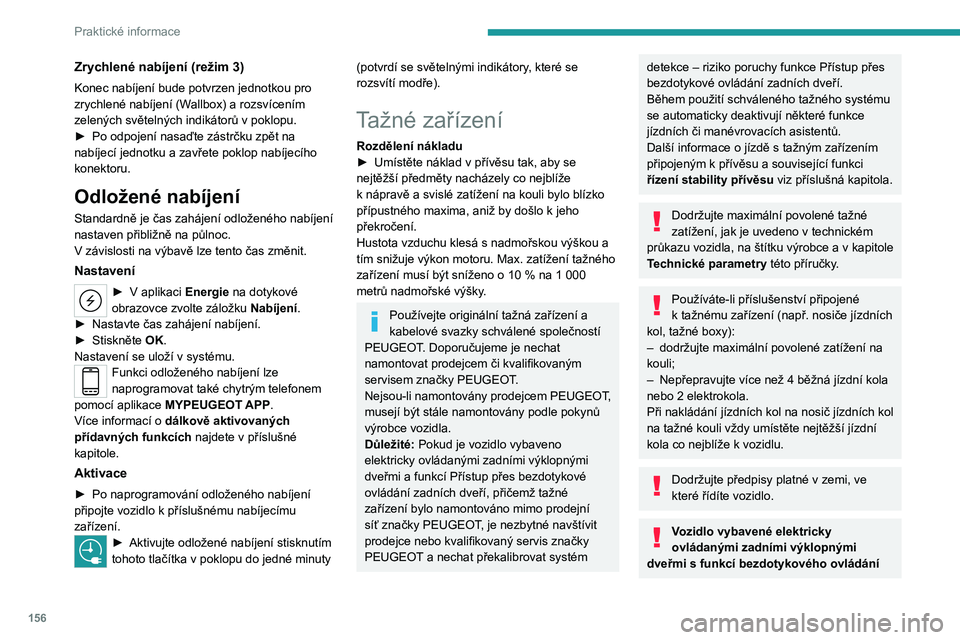

156
Praktické informace
Zrychlené nabíjení (režim 3)
Konec nabíjení bude potvrzen jednotkou pro
zrychlené nabíjení (Wallbox) a rozsvícením
zelených světelných indikátorů v poklopu.
►
Po odpojení nasaďte zástrčku zpět na
nabíjecí jednotku a zavřete poklop nabíjecího
konektoru.
Odložené nabíjení
Standardně je čas zahájení odloženého nabíjení
nastaven přibližně na půlnoc.
V
závislosti na výbavě lze tento čas změnit.
Nastavení
► V aplikaci Energie na dotykové
obrazovce zvolte záložku Nabíjení.
►

Nastavte čas zahájení nabíjení.
►


Stiskněte
OK.
Nastavení se uloží v
systému.
Funkci odloženého nabíjení lze
naprogramovat také chytrým telefonem
pomocí aplikace MYPEUGEOT APP.
Více informací o
dálkově aktivovaných
přídavných funkcích najdete v
příslušné
kapitole.
Aktivace
► Po naprogramování odloženého nabíjení
připojte vozidlo k příslušnému nabíjecímu
zařízení.
► Aktivujte odložen é nabíjení stisknutím
tohoto tlačítka v poklopu do jedné minuty
(potvrdí se světelnými indikátory, které se
rozsvítí modře).
Tažné zařízení
Rozdělení nákladu
► Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
k
nápravě a svislé zatížení na kouli bylo blízko
přípustného maxima, aniž by došlo k
jeho
překročení.
Hustota vzduchu klesá s
nadmořskou výškou a
tím snižuje výkon motoru. Max. zatížení tažného
zařízení musí být sníženo o 10
% na 1 000
metrů nadmořské výšky.
Používejte originální tažná zařízení a
kabelové svazky schválené společností
PEUGEOT. Doporučujeme je nechat
namontovat prodejcem či kvalifikovaným
servisem značky PEUGEOT.
Nejsou-li namontovány prodejcem PEUGEOT,
musejí být stále namontovány podle pokynů
výrobce vozidla.
Důležité: Pokud je vozidlo vybaveno
elektricky ovládanými zadními výklopnými
dveřmi a
funkcí Přístup přes bezdotykové
ovládání zadních dveří, přičemž tažné
zařízení bylo namontováno mimo prodejní
síť značky PEUGEOT, je nezbytné navštívit
prodejce nebo kvalifikovaný servis značky
PEUGEOT a
nechat překalibrovat systém
detekce – riziko poruchy funkce Přístup přes
bezdotykové ovládání zadních dveří.
Během použití schváleného tažného systému
se automaticky deaktivují některé funkce
jízdních či manévrovacích asistentů.
Další informace o jízdě s tažným zařízením
připojeným k
přívěsu a související funkci
řízení stability přívěsu viz příslušná kapitola.
Dodržujte maximální povolené tažné
zatížení, jak je uvedeno v
technickém
průkazu vozidla, na štítku výrobce a v
kapitole
Technické parametry této příručky.
Používáte-li příslušenství připojené
k
tažnému zařízení (např. nosiče jízdních
kol, tažné boxy):
–

dodržujte maximální povolené zatížení na
kouli;
–


Nepřepravujte více než 4
běžná jízdní kola
nebo 2
elektrokola.
Při nakládání jízdních kol na nosič jízdních kol
na tažné kouli vždy umístěte nejtěžší jízdní
kola co nejblíže k
vozidlu.
Dodržujte předpisy platné v zemi, ve
které řídíte vozidlo.
Vozidlo vybavené elektricky
ovládanými zadními výklopnými
dveřmi s
funkcí bezdotykového ovládání

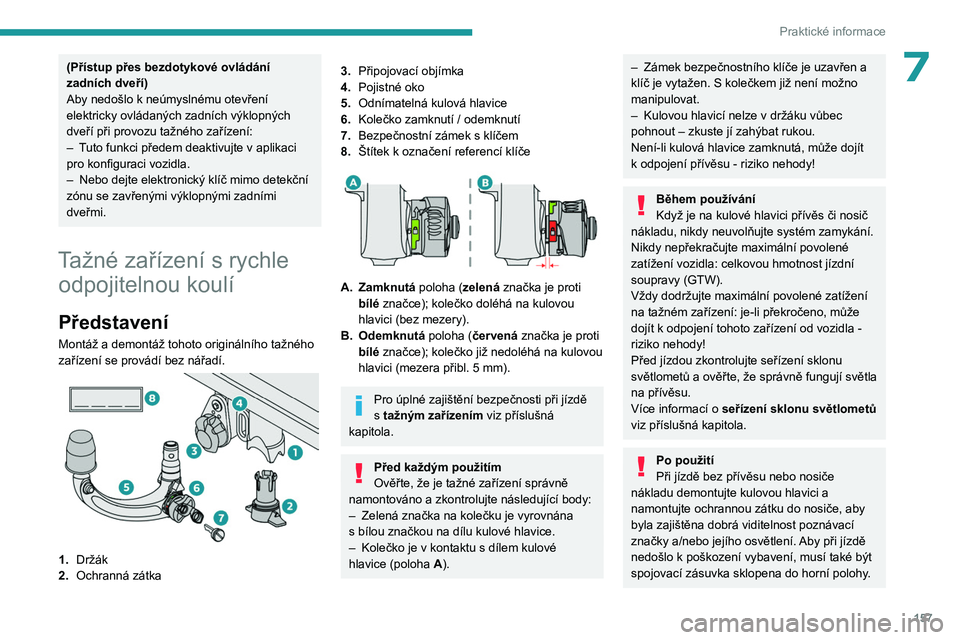

157
Praktické informace
7(Přístup přes bezdotykové ovládání
zadních dveří)
Aby nedošlo k neúmyslnému otevření
elektricky ovládaných zadních výklopných
dveří při provozu tažného zařízení:
–

T
uto funkci předem deaktivujte v aplikaci
pro konfiguraci vozidla.
–

Nebo dejte elektronický klíč mimo detekční
zónu se zavřenými výklopnými zadními
dveřmi.
Tažné zařízení s rychle odpojitelnou koulí
Představení
Montáž a demontáž tohoto originálního tažného
zařízení se provádí bez nářadí.


1. Držák
2. Ochranná zátka
3.Připojovací objímka
4. Pojistné oko
5. Odnímatelná kulová hlavice
6. Kolečko zamknutí / odemknutí
7. Bezpečnostní zámek s
klíčem
8. Štítek k
označení referencí klíče


A. Zamknutá poloha ( zelená značka je proti
bílé značce); kolečko doléhá na kulovou
hlavici (bez mezery).
B. Odemknutá poloha ( červená značka je proti
bílé značce); kolečko již nedoléhá na kulovou
hlavici (mezera přibl. 5
mm).
Pro úplné zajištění bezpečnosti při jízdě
s tažným zařízením viz příslušná
kapitola.
Před každým použitím
Ověřte, že je tažné zařízení správně
namontováno a zkontrolujte následující body:
–

Zelená značka na kolečku je vyrovnána
s


bílou značkou na dílu kulové hlavice.
–

Kolečko je v kontaktu s dílem kulové
hlavice (poloha A

).
– Zámek bezpečnostního klíče je uzavřen a
klíč je vytažen. S kolečkem již není možno
manipulovat.
–

Kulovou hlavicí nelze v
držáku vůbec
pohnout – zkuste jí zahýbat rukou.
Není-li kulová hlavice zamknutá, může dojít
k
odpojení přívěsu - riziko nehody!
Během používání
Když je na kulové hlavici přívěs či nosič
nákladu, nikdy neuvolňujte systém zamykání.
Nikdy nepřekračujte maximální povolené
zatížení vozidla: celkovou hmotnost jízdní
soupravy (GTW).
Vždy dodržujte maximální povolené zatížení
na tažném zařízení: je-li překročeno, může
dojít k
odpojení tohoto zařízení od vozidla -
riziko nehody!
Před jízdou zkontrolujte seřízení sklonu
světlometů a ověřte, že správně fungují světla
na přívěsu.
Více informací o seřízení sklonu světlometů
viz příslušná kapitola.
Po použití
Při jízdě bez přívěsu nebo nosiče
nákladu demontujte kulovou hlavici a
namontujte ochrannou zátku do nosiče, aby
byla zajištěna dobrá viditelnost poznávací
značky a/nebo jejího osvětlení. Aby při jízdě
nedošlo k
poškození vybavení, musí také být
spojovací zásuvka sklopena do horní polohy.

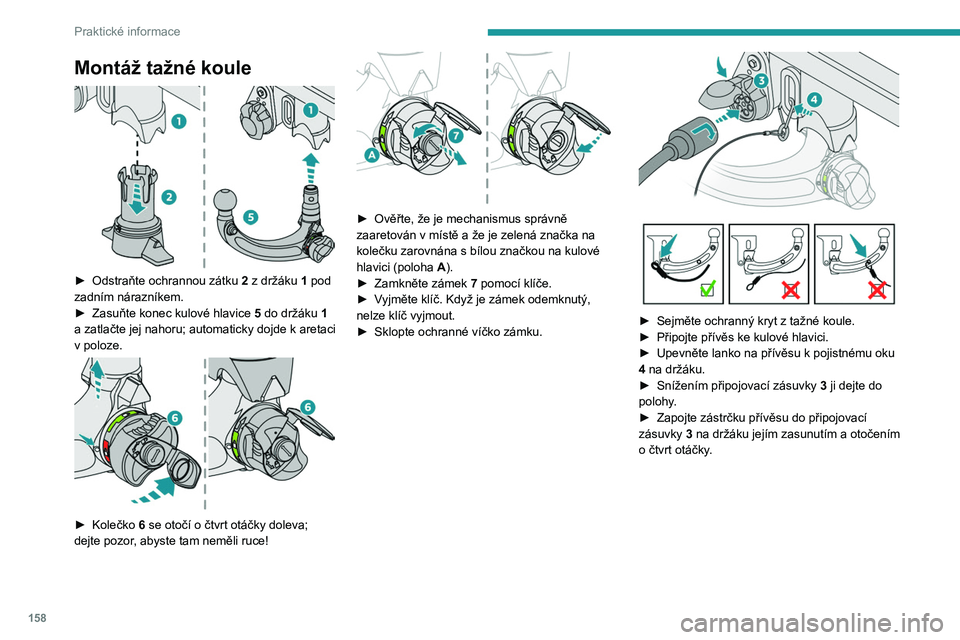

158
Praktické informace
Montáž tažné koule

► Odstraňte ochrannou zátku 2 z držáku 1 pod
zadním nárazníkem.
►

Zasuňte konec kulové hlavice 5

do držáku 1
a zatlačte jej nahoru; automaticky dojde k
aretaci
v
poloze.


► Kolečko 6 se otočí o čtvrt otáčky doleva;
dejte pozor, abyste tam neměli ruce!


► Ověřte, že je mechanismus správně
zaaretován v místě a že je zelená značka na
kolečku zarovnána s
bílou značkou na kulové
hlavici (poloha A).
►

Zamkněte zámek
7 pomocí klíče.
►

V
yjměte klíč. Když je zámek odemknutý,
nelze klíč vyjmout.
►

Sklopte ochranné víčko zámku.

► Sejměte ochranný kryt z tažné koule.
► Připojte přívěs ke kulové hlavici.
►

Upevněte lanko na přívěsu k
pojistnému oku
4 na držáku.
►

Snížením připojovací zásuvky 3

ji dejte do
polohy.
►

Zapojte zástrčku přívěsu do připojovací
zásuvky

3 na držáku jejím zasunutím a otočením
o čtvrt otáčky.
