PEUGEOT 5008 2012 Betriebsanleitungen (in German)

K
U
9

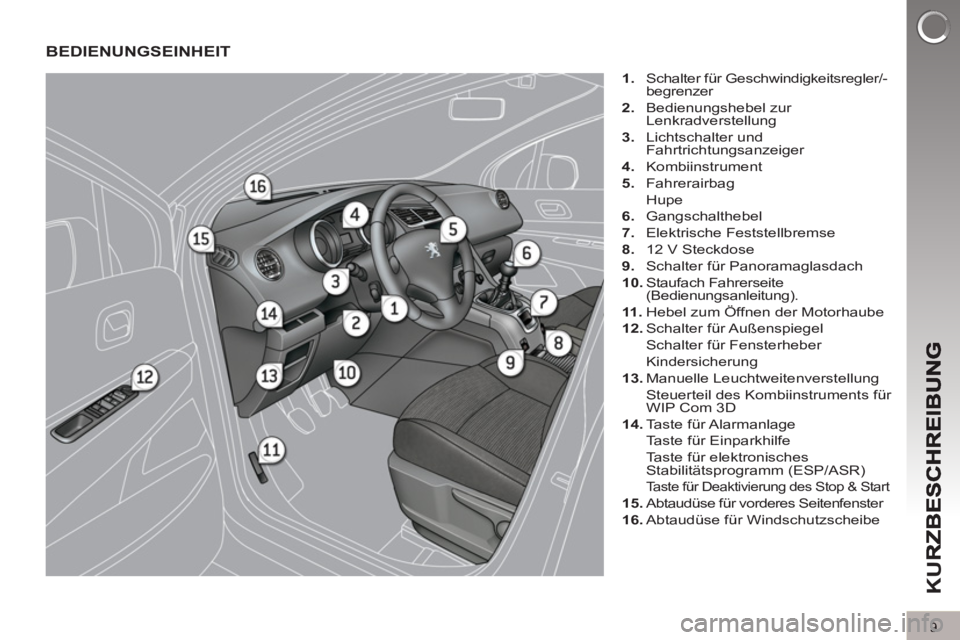

BEDIENUNGSEINHEIT


1.
Schalter für Geschwindigkeitsregler/-
begrenzer

2.
Bedienungshebel zur
Lenkradverstellung

3.
Lichtschalter und
Fahrtrichtungsanzeiger

4.
Kombiinstrument

5.
Fahrerairbag
Hupe

6.
Gangschalthebel

7.
Elektrische Feststellbremse

8.
12 V Steckdose

9.
Schalter für Panoramaglasdach

10.
Staufach Fahrerseite
(Bedienungsanleitung).

11 .
Hebel zum Öffnen der Motorhaube

12.
Schalter für Außenspiegel
Schalter für Fensterheber
Kindersicherung

13.
Manuelle Leuchtweitenverstellung
Steuerteil des Kombiinstruments für
WIP Com 3D

14.
Taste für Alarmanlage
Taste für Einparkhilfe
Taste für elektronisches
Stabilitätsprogramm (ESP/ASR)

Taste für Deaktivierung des Stop & Start

15.
Abtaudüse für vorderes Seitenfenster

16.
Abtaudüse für Windschutzscheibe

K
U
R
10

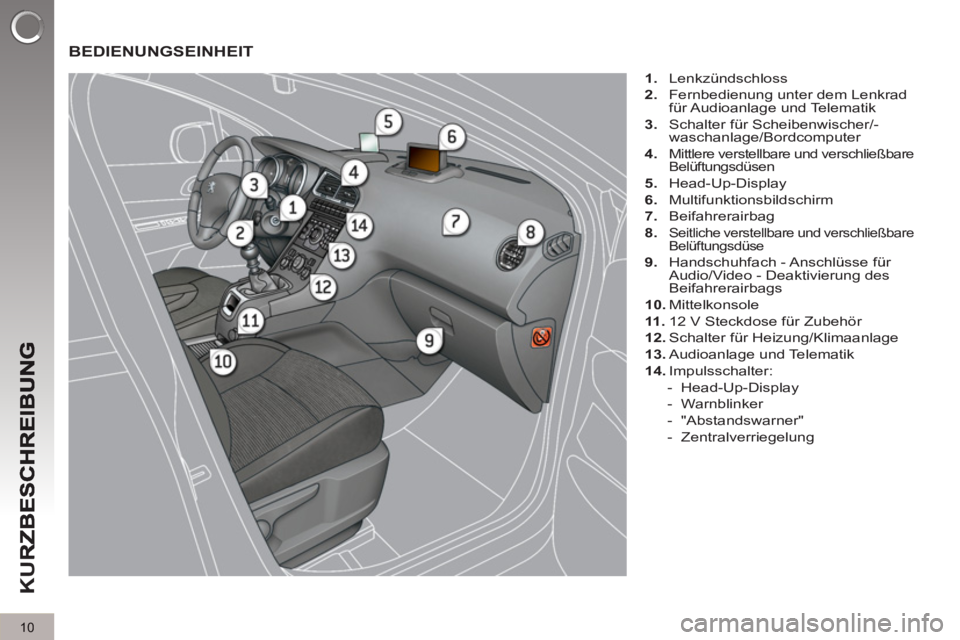

BEDIENUNGSEINHEIT



1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad
für Audioanlage und Telematik

3.
Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4.

Mittlere verstellbare und verschließbare
Belüftungsdüsen

5.
Head-Up-Display

6.
Multifunktionsbildschirm

7.
Beifahrerairbag

8.

Seitliche verstellbare und verschließbare
Belüftungsdüse

9.
Handschuhfach - Anschlüsse für
Audio/Video - Deaktivierung des
Beifahrerairbags

10.
Mittelkonsole

11 .
12 V Steckdose für Zubehör

12.
Schalter für Heizung/Klimaanlage

13.
Audioanlage und Telematik

14.
Impulsschalter:
- Head-Up-Display
- Warnblinker
- "Abstandswarner"
- Zentralverriegelung

K
U
11
RICHTIG SITZEN
Fahrersitz

Längseinstellung
Höheneinstellung



Manuelle Einstellungen

65
Elektrische Einstellungen

66
Neigung der Sitzlehne

K
U
R
12

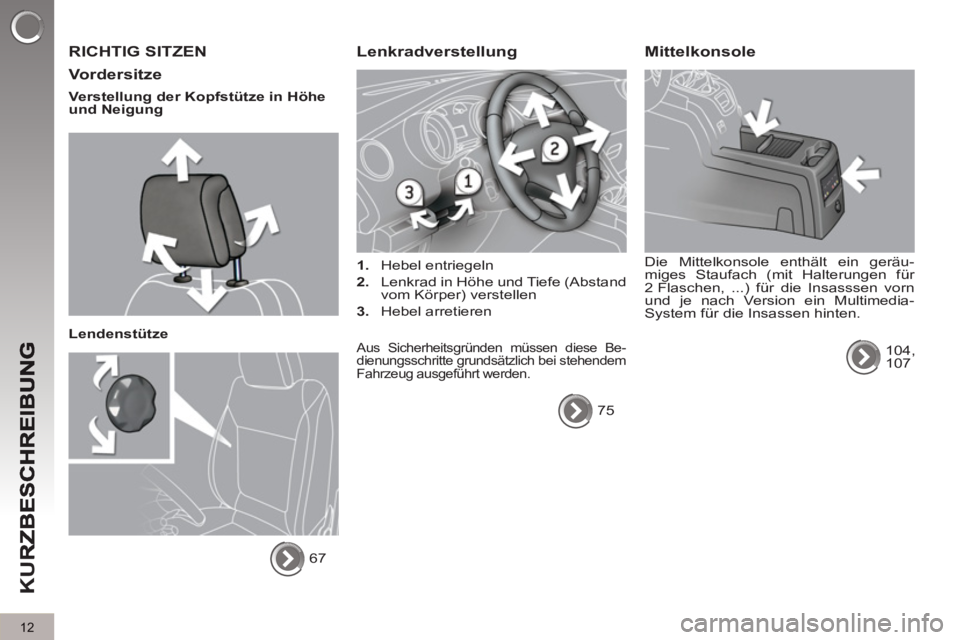

RICHTIG SITZEN

Vordersitze


Verstellung der Kopfstütze in Höhe
und Neigung

Lendenstütze
67

Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe (Abstand
vom Körper) verstellen

3.
Hebel arretieren

Aus Sicherheitsgründen müssen diese Be-
dienungsschritte grundsätzlich bei stehendem
Fahrzeug ausgeführt werden.
75

Mittelkonsole

Die Mittelkonsole enthält ein geräu-
miges Staufach (mit Halterungen für
2 Flaschen, ...) für die Insasssen vorn
und je nach Version ein Multimedia-
System für die Insassen hinten.
104,
107

13

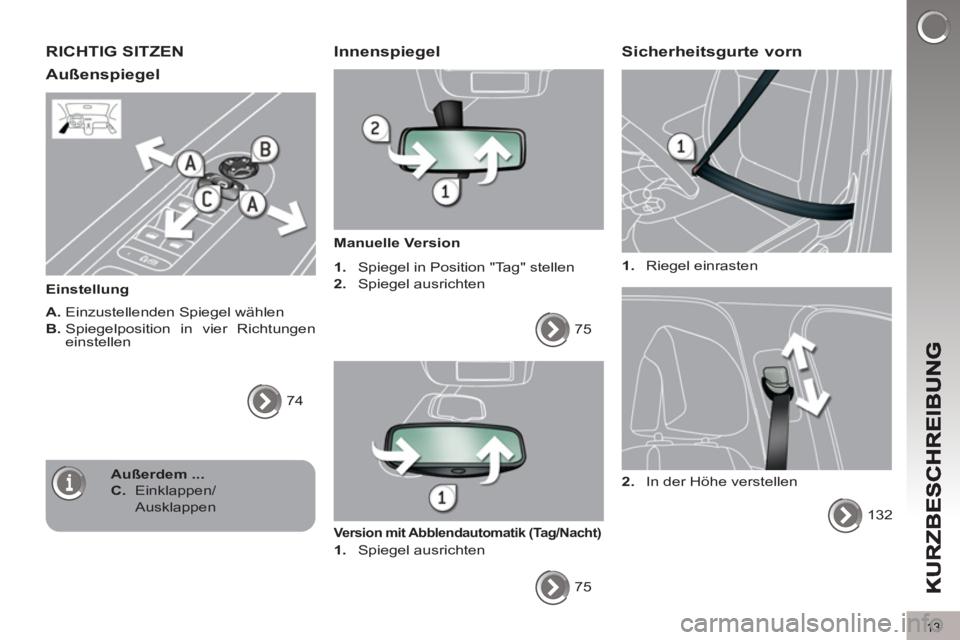

RICHTIG SITZEN
Außenspiegel

Einstellung

A.
Einzustellenden Spiegel wählen

B.
Spiegelposition in vier Richtungen
einstellen
74


Innenspiegel


Manuelle Version


1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten
75


Version mit Abblendautomatik (Tag/Nacht)



1.
Spiegel ausrichten
75

Sicherheitsgurte vorn



1.
Riegel einrasten
132
2.
In der Höhe verstellen
Außerdem
...


C. Einklappen/

Ausklappen

K
U
R
14
RICHTIG SEHEN

Beleuchtun
g


Ring A
Licht aus

Ring B Standlicht
Abblend-/Fernlicht
Nebelschlusslicht
oder
Nebelscheinwerfer und -
schlusslicht Automatisches Einschalten der
Beleuchtung
92

Fahrtrichtungsanzeiger

Drücken Sie den Lichtschalterhebel
über den Widerstand hinaus nach oben
oder nach unten; die entsprechenden
Fahrtrichtungsanzeiger blinken, bis der
Hebel in die Ausgangsstellung zurück-
kehrt.

"Autobahn"-Funktion
Drücken Sie den Hebel einmal nach
oben oder unten, jedoch nicht über den
Widerstand des Lichtschalterhebels
hinaus; die entsprechenden Fahrtrich-
tungsanzeiger blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar, aller-
dings ist sie vor allem beim Spurwechsel
auf Schnellstraßen von Vorteil.
128


Scheibenwischer


Hebel A: Frontscheibenwischer

Wischautomatik ("AUTO") einschalten


)
Hebel nach unten bewegen und los-
lassen


Wischautomatik ("AUTO") ausschalten


)
Hebel nach oben bewegen und
auf "0"
zurückstellen
98

Ring B: Heckscheibenwischer
Aus
Intervallwischen
Scheibenwaschanlage
97
91

K
U
15

Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"

drücken.

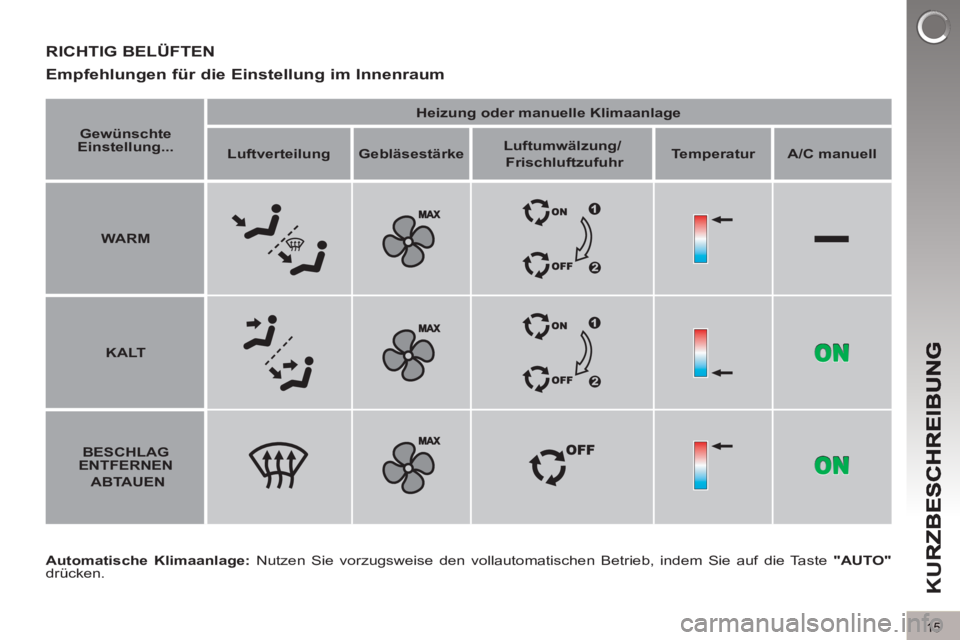

RICHTIG BELÜFTEN
Empfehlun
gen für die Einstellung im Innenraum


Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/


Frischluftzufuhr



Temperatur



A/C manuell




WARM







KALT






BESCHLAG
ENTFERNEN

ABTAUEN

K
U
R
16

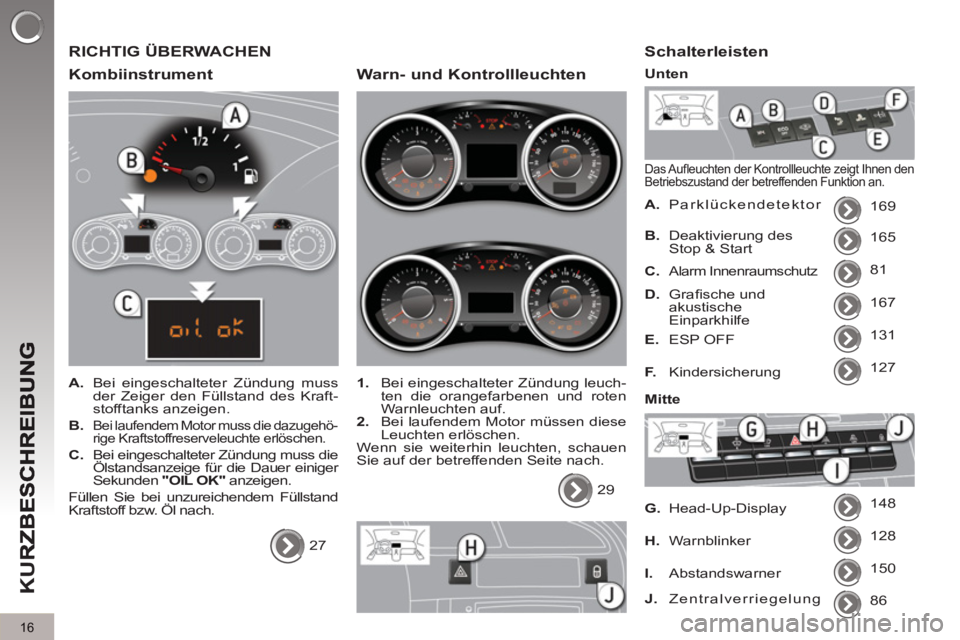

RICHTIG ÜBERWACHEN

Kombiinstrument



A.
Bei eingeschalteter Zündung muss
der Zeiger den Füllstand des Kraft-
stofftanks anzeigen.

B.

Bei laufendem Motor muss die dazugehö-
rige Kraftstoffreserveleuchte erlöschen.

C.
Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger
Sekunden "OIL OK"
anzeigen.
Füllen Sie bei unzureichendem Füllstand
Kraftstoff bzw. Öl nach.
27
Warn- und Kontrollleuchten



1.
Bei eingeschalteter Zündung leuch-
ten die orangefarbenen und roten
Warnleuchten auf.

2.
Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen
Sie auf der betreffenden Seite nach.
29


Schalterleisten

Das Aufl euchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.


A.
Parklückendetektor
169
165
81
167
131
127
148
128
B.
Deaktivierung des
Stop & Start

C.

Alarm Innenraumschutz


D.
Grafi sche und
akustische
Einparkhilfe

E.
ESP OFF

F.
Kindersicherung

G.
Head-Up-Display

H.
Warnblinker
Unten


Mitte

150

I.
Abstandswarner
86

J.
Zentralverriegelung

K
U
17

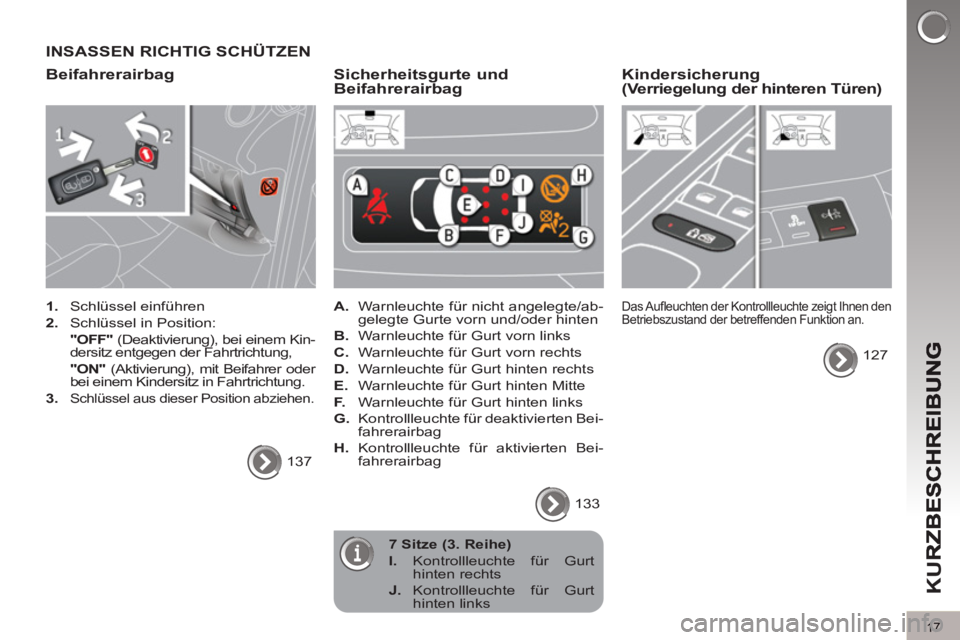

INSASSEN RICHTIG SCHÜTZEN
Beifahrerairba
g


1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Deaktivierung), bei einem Kin-
dersitz entgegen der Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer oder
bei einem Kindersitz in Fahrtrichtung.

3.

Schlüssel aus dieser Position abziehen.

137


Sicherheitsgurte und
Beifahrerairbag


A.
Warnleuchte für nicht angelegte/ab-
gelegte Gurte vorn und/oder hinten

B.
Warnleuchte für Gurt vorn links

C.
Warnleuchte für Gurt vorn rechts

D.
Warnleuchte für Gurt hinten rechts

E.
Warnleuchte für Gurt hinten Mitte

F.
Warnleuchte für Gurt hinten links

G.
Kontrollleuchte für deaktivierten Bei-
fahrerairbag

H.
Kontrollleuchte für aktivierten Bei-
fahrerairbag
133
Kindersicherung
(Verriegelung der hinteren Türen)

Das Aufl euchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.
127


7 Sitze (3. Reihe)


I.
Kontrollleuchte für Gurt
hinten rechts

J.
Kontrollleuchte für Gurt
hinten links

K
U
R
18

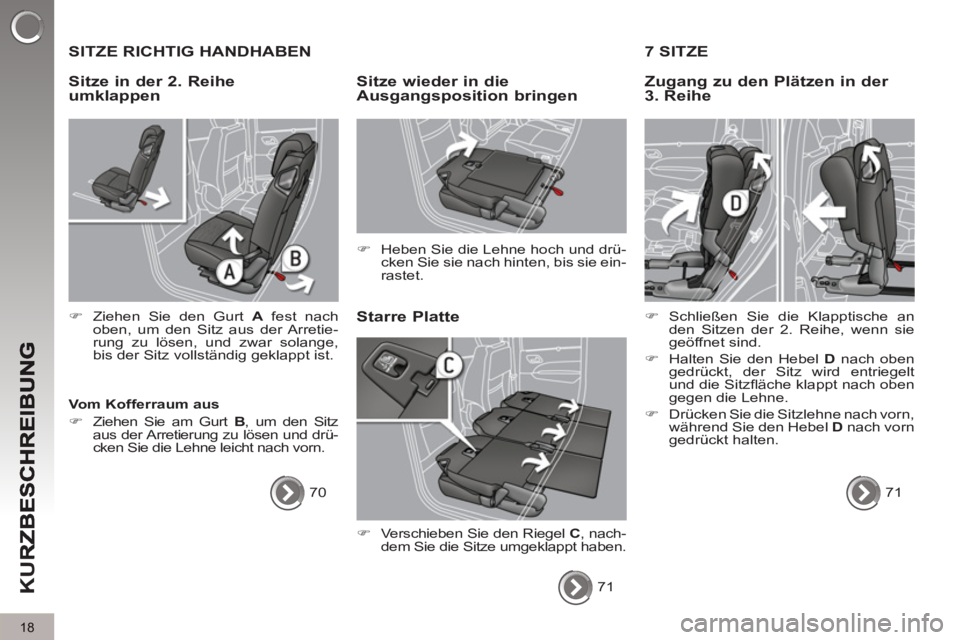

SITZE RICHTIG HANDHABEN
Starre Platte Sitze wieder in die
Ausgangsposition bringen


)
Heben Sie die Lehne hoch und drü-
cken Sie sie nach hinten, bis sie ein-
rastet.


Vom Kofferraum aus


)
Ziehen Sie am Gurt B
, um den Sitz
aus der Arretierung zu lösen und drü-
cken Sie die Lehne leicht nach vorn.



Sitze in der 2. Reiheumklappen




)
Ziehen Sie den Gurt A
fest nach
oben, um den Sitz aus der Arretie-
rung zu lösen, und zwar solange,
bis der Sitz vollständig geklappt ist.


Zugang zu den Plätzen in der 3. Reihe



)
Schließen Sie die Klapptische an
den Sitzen der 2. Reihe, wenn sie
geöffnet sind.

)
Halten Sie den Hebel D
nach oben
gedrückt, der Sitz wird entriegelt
und die Sitzfl äche klappt nach oben
gegen die Lehne.

)
Drücken Sie die Sitzlehne nach vorn,
während Sie den Hebel D
nach vorn
gedrückt halten.
71
70
71

7 SITZE



)
Verschieben Sie den Riegel C
, nach-
dem Sie die Sitze umgeklappt haben.
