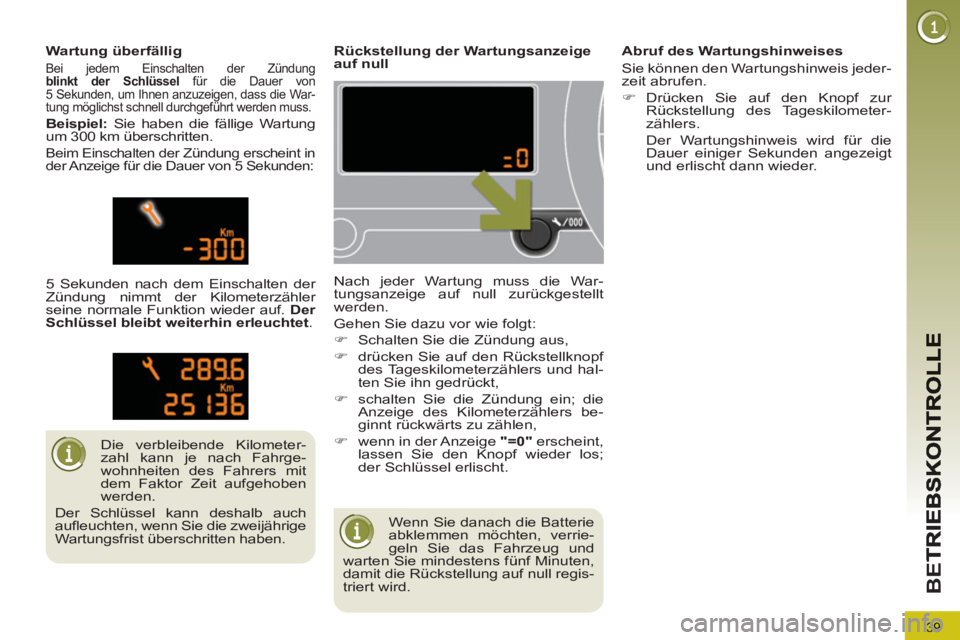

Page 41 of 340
39
BE
T
Wenn Sie danach die Batterie
abklemmen möchten, verrie-
geln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten,
damit die Rückstellung auf null regis-
triert wird.
Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurückgestellt
werden.
Gehen Sie dazu vor wie folgt:
)
Schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometer-
zahl kann je nach Fahrge-
wohnheiten des Fahrers mit
dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann deshalb auch
aufl euchten, wenn Sie die zweijährige
Wartungsfrist überschritten haben.
Wartung überfällig
Bei jedem Einschalten der Zündung
blinkt der Schlüssel
für die Dauer von
5 Sekunden, um Ihnen anzuzeigen, dass die War-
tung möglichst schnell durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet
.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
)
Drücken Sie auf den Knopf zur
Rückstellung des Tageskilometer-
zählers.
Der Wartungshinweis wird für die
Dauer einiger Sekunden angezeigt
und erlischt dann wieder.

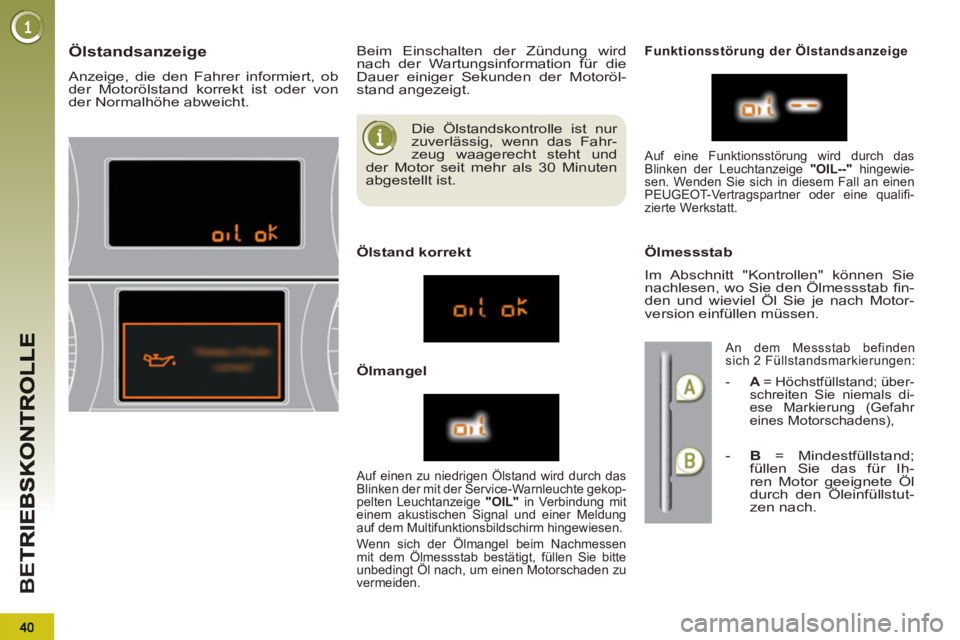

Page 42 of 340
BE
T
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahr-
zeug waagerecht steht und
der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht. Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Ölmangel
Funktionsstörung der Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird durch das
Blinken der mit der Service-Warnleuchte gekop-
pelten Leuchtanzeige "OIL
"
in Verbindung mit
einem akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hingewiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden. Auf eine Funktionsstörung wird durch das
Blinken der Leuchtanzeige "OIL--"
hingewie-
sen. Wenden Sie sich in diesem Fall an einen
PEUGEOT-Vertragspartner oder eine qualifi -
zierte Werkstatt.
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fi n-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befinden
sich 2 Füllstandsmarkierungen:
- A
= Höchstfüllstand; über-
schreiten Sie niemals di-
ese Markierung (Gefahr
eines Motorschadens),
- B
= Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.

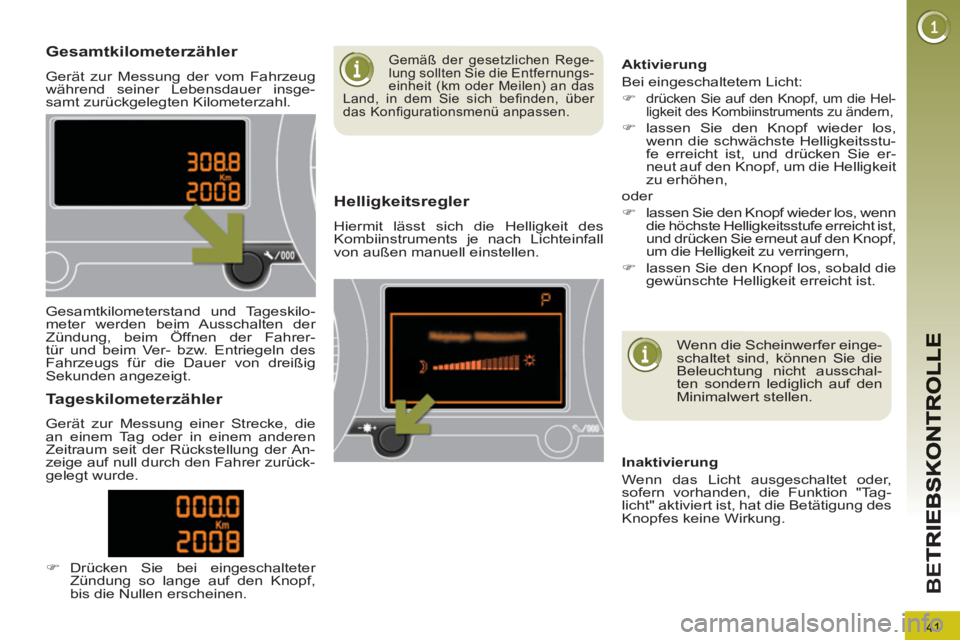

Page 43 of 340
41
BE
T
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit des
Kombiinstruments je nach Lichteinfall
von außen manuell einstellen.
Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrer-
tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig
Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der An-
zeige auf null durch den Fahrer zurück-
gelegt wurde.
)
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen.
Wenn die Scheinwerfer einge-
schaltet sind, können Sie die
Beleuchtung nicht ausschal-
ten sondern lediglich auf den
Minimalwert stellen.
Inaktivierung
Wenn das Licht ausgeschaltet oder,
sofern vorhanden, die Funktion "Tag-
licht" aktiviert ist, hat die Betätigung des
Knopfes keine Wirkung.
Aktivierung
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die Hel-
ligkeit des Kombiinstruments zu ändern,
)
lassen Sie den Knopf wieder los,
wenn die schwächste Helligkeitsstu-
fe erreicht ist, und drücken Sie er-
neut auf den Knopf, um die Helligkeit
zu erhöhen,
oder
)
lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern,
)
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Gemäß der gesetzlichen Rege-
lung sollten Sie die Entfernungs-
einheit (km oder Meilen) an das
Land, in dem Sie sich befi nden, über
das Konfi gurationsmenü anpassen.

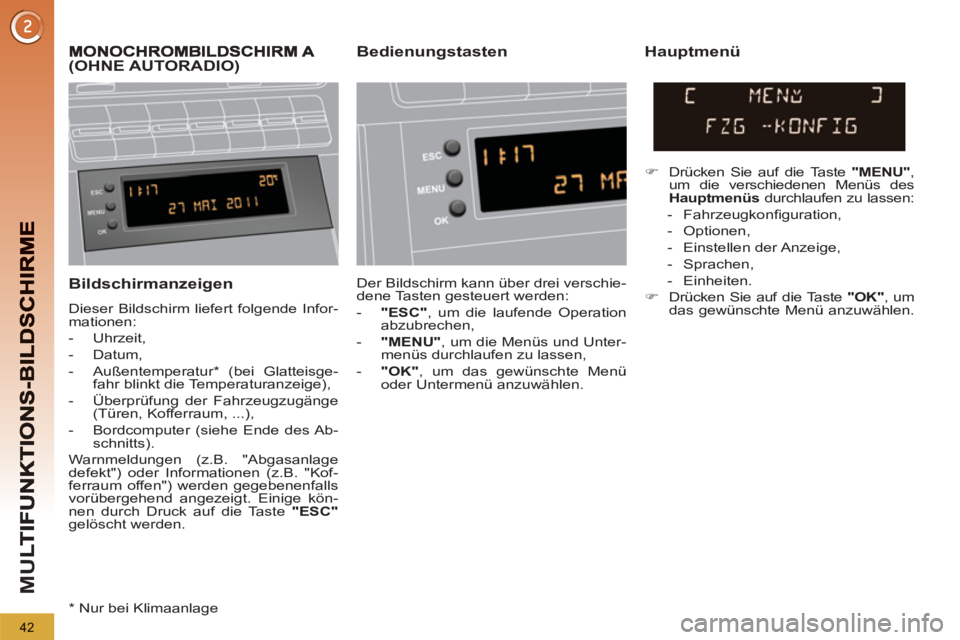

Page 44 of 340
M
U
42
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge-
fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab-
schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
(OHNE AUTORADIO)Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC"
, um die laufende Operation
abzubrechen,
- "MENU"
, um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü
oder Untermenü anzuwählen.
)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs des
Hauptmenüs
durchlaufen zu lassen:
- Fahrzeugkonfi guration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage

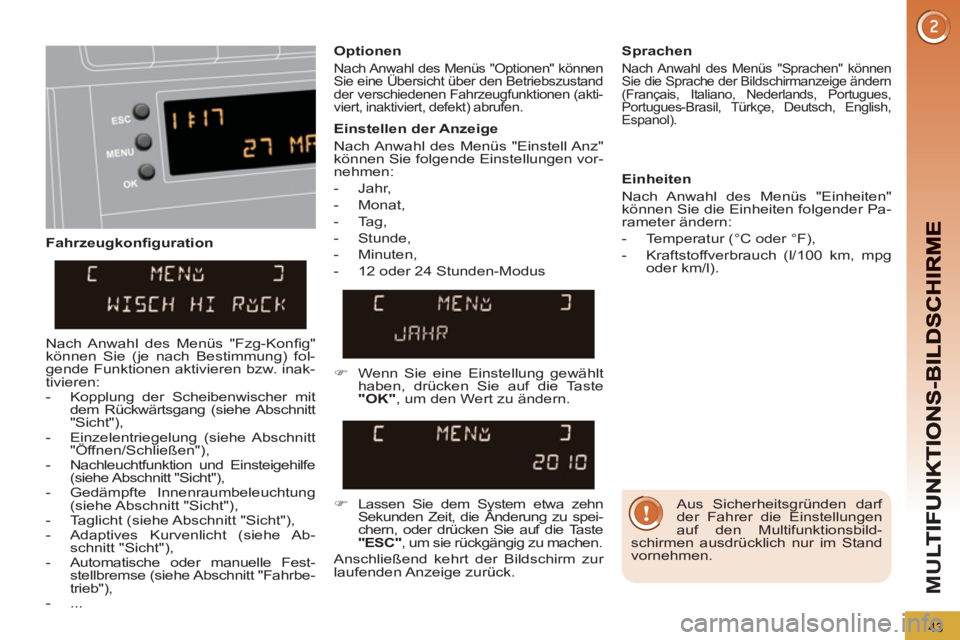

Page 45 of 340
M
U
43
Fahrzeugkonfi guration
Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (akti-
viert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen" können
Sie die Sprache der Bildschirmanzeige ändern
(Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe, Deutsch, English,
Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK"
, um den Wert zu ändern.
)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu spei-
chern, oder drücken Sie auf die Taste
"ESC"
, um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie (je nach Bestimmung) fol-
gende Funktionen aktivieren bzw. inak-
tivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteigehilfe
(siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahrbe-
trieb"),
- ...
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Page 46 of 340
M
U
44

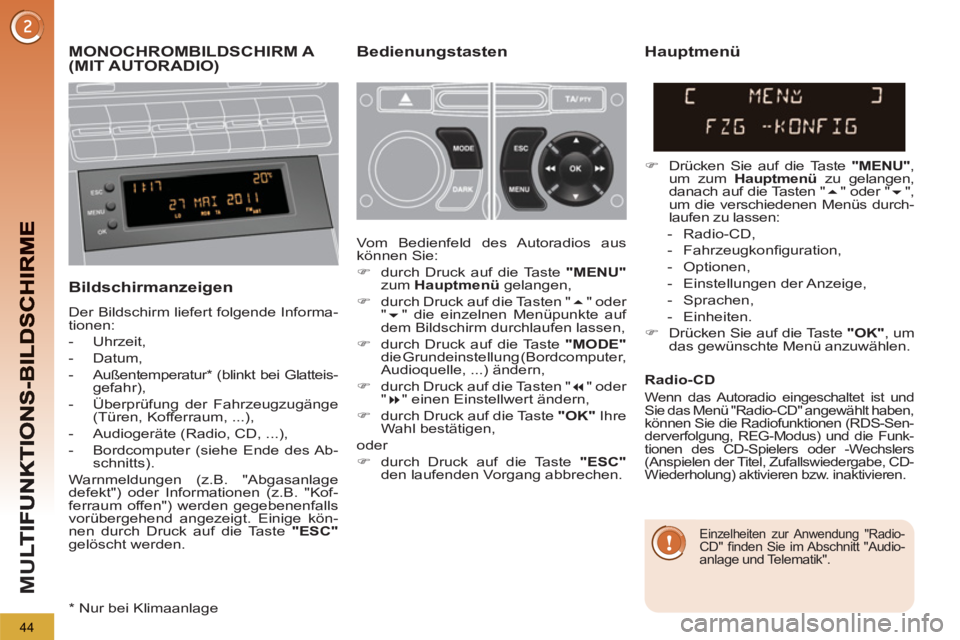

MONOCHROMBILDSCHIRM A (MIT AUTORADIO)Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteis-
gefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab-
schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder "
",
um die verschiedenen Menüs durch-
laufen zu lassen:
- Radio-CD,
- Fahrzeugkonfi guration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Druck auf die Taste "MENU"
zum Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder
)
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Radio-CD
Wenn das Autoradio eingeschaltet ist und
Sie das Menü "Radio-CD" angewählt haben,
können Sie die Radiofunktionen (RDS-Sen-
derverfolgung, REG-Modus) und die Funk-
tionen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. inaktivieren.
* Nur bei Klimaanlage
Einzelheiten zur Anwendung "Radio-CD" fi nden Sie im Abschnitt "Audio-anlage und Telematik".
Page 47 of 340
M
U
45
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
.
Sprachen
Nach Anwahl des Menüs "Sprachen" kön-
nen Sie die Sprache der Bildschirmanzei-
ge ändern (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe,
Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
", um den Wert zu ändern.
)
Drücken Sie auf die Taste "
" oder
"
", um zur vorigen bzw. nächsten
Einstellung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC"
, um sie
rückgängig zu machen.
Fahrzeugkonfi guration
Nach Anwahl des Menüs "Fzg-Konfi g" kön-
nen Sie (je nach Bestimmung) folgende
Funktionen aktivieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteigehilfe
(siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
-
Automatische oder manuelle Feststell-
bremse (siehe Abschnitt "Fahrbetrieb"),
- ...
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
Page 48 of 340
M
U
46

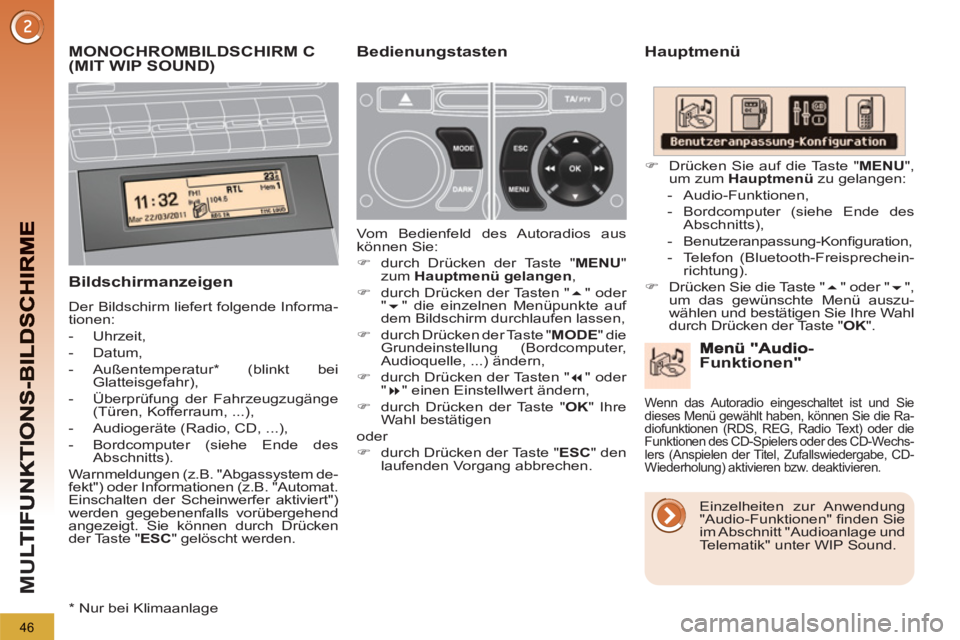

MONOCHROMBILDSCHIRM C(MIT WIP SOUND) Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Drücken
der Taste " ESC
" gelöscht werden.
Funktionen"
Bedienungstasten
Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Drücken der Taste " MENU
"
zum Hauptmenü gelangen
,
)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Drücken der Taste " MODE
" die
Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Drücken der Taste " OK
" Ihre
Wahl bestätigen
oder
)
durch Drücken der Taste " ESC
" den
laufenden Vorgang abbrechen.
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü
zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe Ende des
Abschnitts),
- Benutzeranpassung-Konfi guration,
- Telefon (Bluetooth-Freisprechein-
richtung).
)
Drücken Sie die Taste "
" oder "
",
um das gewünschte Menü auszu-
wählen und bestätigen Sie Ihre Wahl
durch Drücken der Taste " OK
".
* Nur bei Klimaanlage
Wenn das Autoradio eingeschaltet ist und Sie
dieses Menü gewählt haben, können Sie die Ra-
diofunktionen (RDS, REG, Radio Text) oder die
Funktionen des CD-Spielers oder des CD-Wechs-
lers (Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. deaktivieren.
Einzelheiten zur Anwendung
"Audio-Funktionen" fi nden Sie
im Abschnitt "Audioanlage und
Telematik" unter WIP Sound.
Page 49 of 340
M
U
47

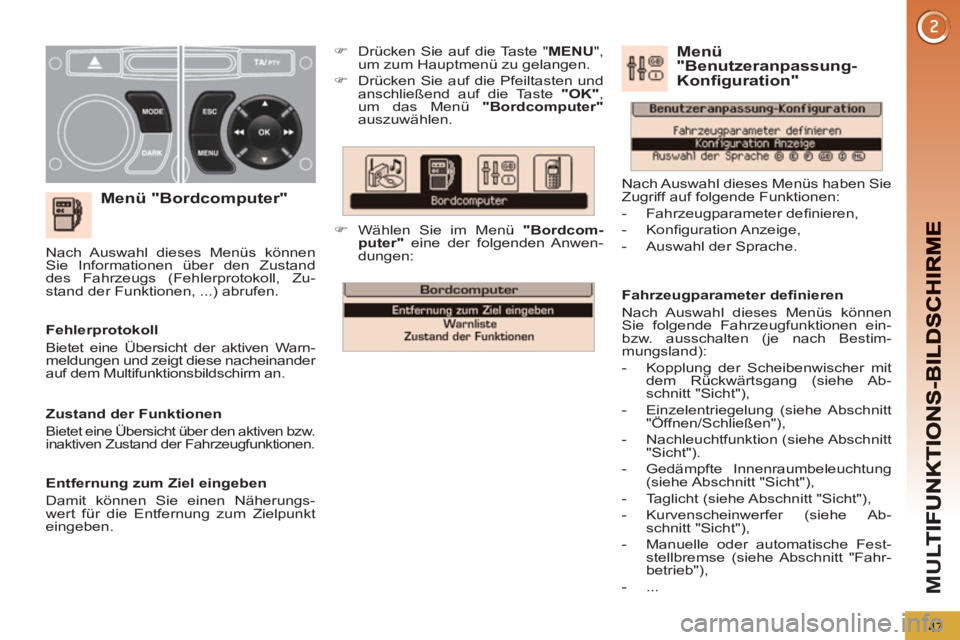

Menü "Bordcomputer"
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.
)
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK"
,
um das Menü "Bordcomputer"
auszuwählen.
)
Wählen Sie im Menü "Bordcom-
puter"
eine der folgenden Anwen-
dungen:
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an. Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs (Fehlerprotokoll, Zu-
stand der Funktionen, ...) abrufen.
Fahrzeugparameter defi nieren
Nach Auswahl dieses Menüs können
Sie folgende Fahrzeugfunktionen ein-
bzw. ausschalten (je nach Bestim-
mungsland):
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion (siehe Abschnitt
"Sicht").
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Ab-
schnitt "Sicht"),
- Manuelle oder automatische Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Menü"Benutzeranpassung-Konfiguration"
Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter defi nieren,
- Konfi guration Anzeige,
- Auswahl der Sprache.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven bzw.
inaktiven Zustand der Fahrzeugfunktionen.
Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.
Page 50 of 340
M
U
48

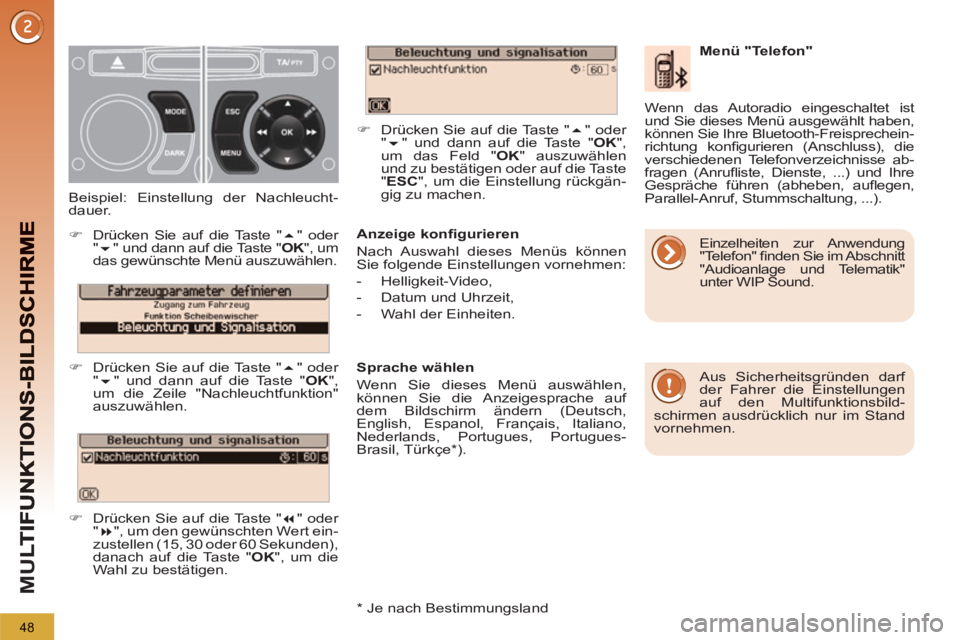

Anzeige konfi gurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Sprache wählen
Wenn Sie dieses Menü auswählen,
können Sie die Anzeigesprache auf
dem Bildschirm ändern (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe * ). Beispiel: Einstellung der Nachleucht-
dauer.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste " OK
", um die
Wahl zu bestätigen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um das Feld " OK
" auszuwählen
und zu bestätigen oder auf die Taste
" ESC
", um die Einstellung rückgän-
gig zu machen.
*
Je nach Bestimmungsland
Menü "Telefon"
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen. Einzelheiten zur Anwendung
"Telefon" fi nden Sie im Abschnitt
"Audioanlage und Telematik"
unter WIP Sound. Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die
verschiedenen Telefonverzeichnisse ab-
fragen (Anrufl iste, Dienste, ...) und Ihre
Gespräche führen (abheben, aufl egen,
Parallel-Anruf, Stummschaltung, ...).
