PEUGEOT 5008 2012 Bruksanvisningar (in Swedish)

SN
A
9
FÖRARPLATS


1.
Reglage för farthållare/
fartbegränsare.

2.
Reglage för rattinställningar.

3.
Reglage för belysning och blinkers.

4.
Instrumenttavla.

5.
Förarens krockkudde.
Signalhorn.

6.
Växelspak.

7.
Elektrisk parkeringsbroms.

8.
12 V tillbehörsuttag.

9.
Reglage för glasat panoramatak.

10.
Förarens förvaringsfack
(Instruktionsbok.).

11 .
Reglage för öppning av
motorhuven.

12.
Reglage för elstyrda backspeglar.
Reglage för fönsterhissar.
Barnsäkerhetslås.

13.
Manuell inställning av
strålkastarhöjden.
Väljare på instrumenttavlan för
WIP Com 3D.

14.
Knapp för larmsystem.
Knapp för parkeringshjälp.
Knapp för stabilitetssystemet
(ESP/ASR).
Knapp för urkoppling av Stop & Start.


15.
Ventilationsmunstycke för
avfrostning av ruta i framdörr.

16.
Ventilationsmunstycke för
avfrostning av ruta i framdörr.

SN
A
10
FÖRARPLATS



1.
Ratt- och tändningslås.

2.
Reglage under ratten för ljud och
telematik.

3.
Spakar för vindrutetorkare/
vindrutespolare/färddator.

4.
Vridbara och tillslutbara
ventilationsmunstycken i mitten.

5.
Head-up display.

6.
Flerfunktionsdisplay.

7.
Passagerarens krockkudde.

8.
Vridbart och tillslutbart
ventilationsmunstycke på sidan.

9.
Handskfack -/audio-/videouttag -
avaktivering av passagerarens
krockkudde.

10.
Mittkonsol.

11 .
12 volts tillbehörsuttag.

12.
Reglage för värme/
luftkonditionering.

13.
Ljud- och telematiksystem.

14.
Touchknappar:
- head-up display,
- varningsblinkers,
- Distance alert,
- centrallås.

SN
A
11
SÄTTA SIG TILL RÄTTA
Inställnin
g av förarsätet

Förarsäte
Höjd



Manuella inställningar

65


Elektriska inställningar

66
Ryggstödets lutning

SN
A
12

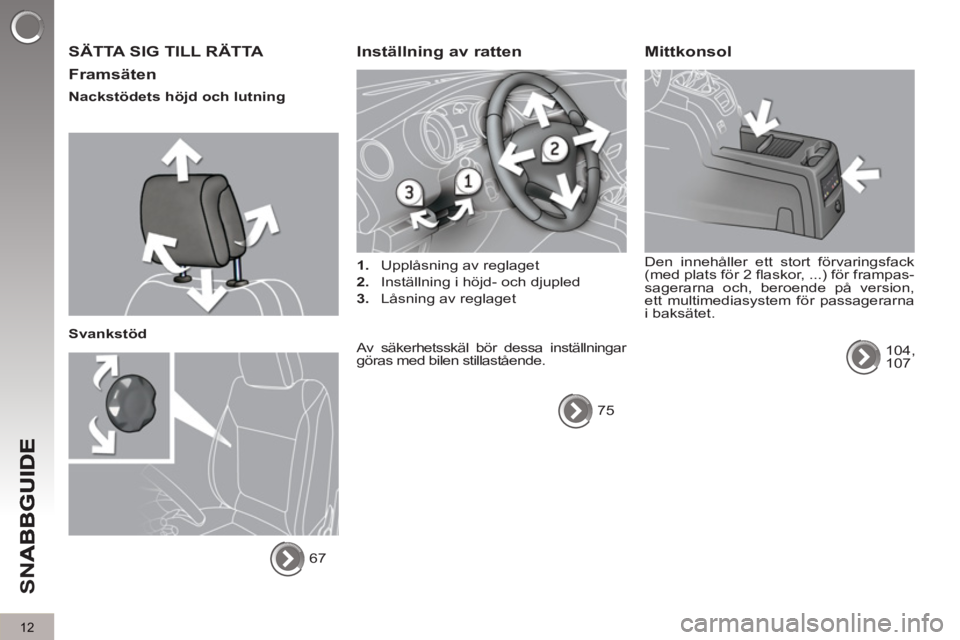

SÄTTA SIG TILL RÄTTA

Frams
äten


Nackstödets höjd och lutning

Svankstöd
67

Inställning av ratten



1.
Upplåsning av reglaget

2.
Inställning i höjd- och djupled

3.
LÃ¥sning av reglaget
Av säkerhetsskäl bör dessa inställningar
göras med bilen stillastående.
75

Mittkonsol

Den innehåller ett stort förvaringsfack
(med plats för 2 fl askor, ...) för frampas-
sagerarna och, beroende på version,
ett multimediasystem för passagerarna
i baksätet.
104,
107

13

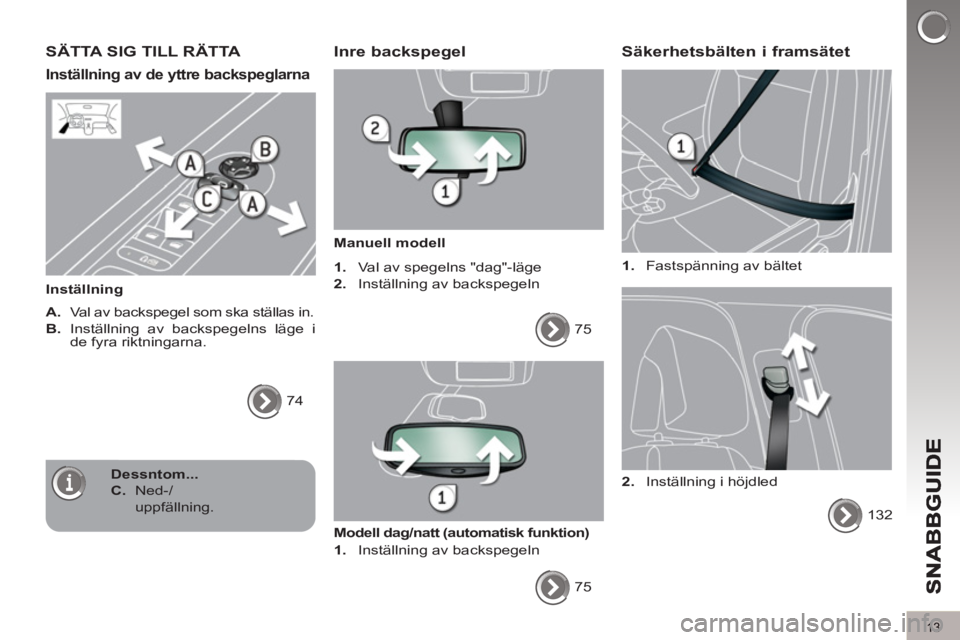

SÄTTA SIG TILL RÄTTA
Inställning av de yttre backspeglarna

Inställning

A.
Val av backspegel som ska ställas in.

B.
Inställning av backspegelns läge i
de fyra riktningarna.
74


Inre backspegel


Manuell modell


1.
Val av spegelns "dag"-läge

2.
Inställning av backspegeln
75

Modell dag/natt (automatisk funktion)


1.
Inställning av backspegeln
75

Säkerhetsbälten i framsätet



1.
Fastspänning av bältet
132
2.
Inställning i höjdled
Dessntom...




C.
Ned-/
uppfällning.

SN
A
14
SE KLART

Bel
ysning


Vridkontakt A
Släckt belysning

Vridkontakt B Positionsljus
Halvljus/helljus
Dimljus bak
eller
Dimljus fram och bak Automatisk tändning av
belysningen
92

Körriktningsvisare (Blinker)

Höj eller sänk belysningsreglaget förbi
motståndspunkten; motsvarande kör-
riktningsvisare blinkar ända tills du läm-
nar detta läge.

Filbytarblinker
Tryck bara lätt uppåt eller nedåt, utan
att gå förbi belysningsreglagets mot-
ståndspunkt; motsvarande körriktnings-
visare blinkar tre gånger.
Denna funktion kan användas oavsett
hastighet.
128



Torkare


Reglage A: vindrutetorkare

Automatisk aktivering


)
För reglaget nedåt och släpp det.


Automatisk avaktivering


)
För reglaget uppåt och tillbaka till
läge "0"
.
98

Vridkontakt B: bakrutetorkare
Stopp
Intervalltorkning
Bakrutespolare
97
91

SN
A
15

Automatisk luftkonditionering:
Använd företrädesvis den helautomatiska funktionen genom att trycka på knappen "AUTO"
.

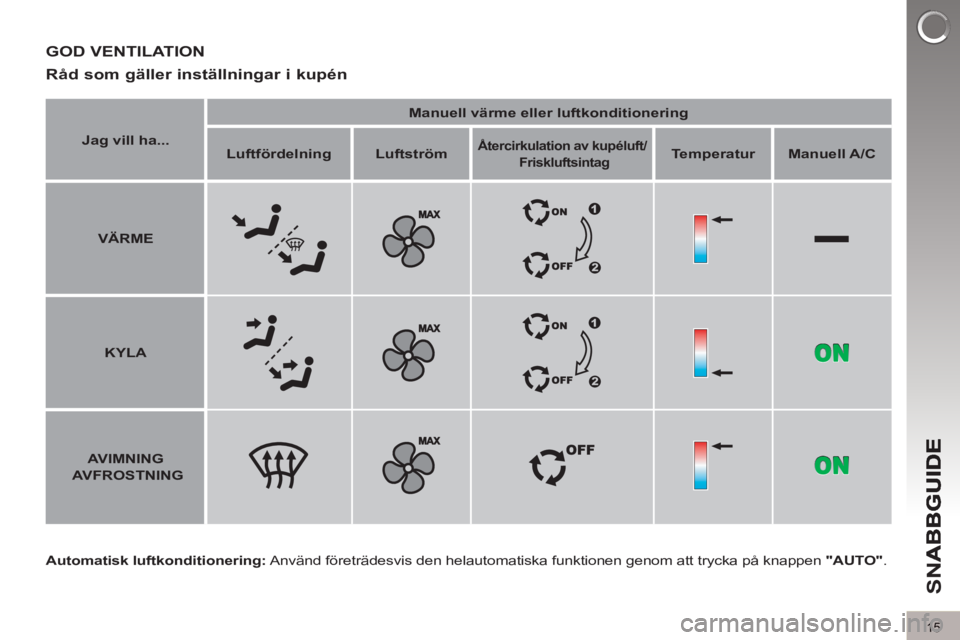

GOD VENTILATION
RÃ¥d som
gäller inställningar i kupén


Jag vill ha...



Manuell värme eller luftkonditionering




Luftfördelning



Luftström




Återcirkulation av kupéluft/


Friskluftsintag



Temperatur



Manuell A/C




VÄRME







KYLA






AVIMNING

AVFROSTNING

SN
A
16
INSTRUMENTEN

Instrumenttavla



A.
Nålen visar mängden av återstående
bränsle, då tändningen är påslagen.

B.
Med motorn i gång skall kontrollam-
pan som motsvarar bränslereserven
släckas.

C.
Med tändningen påslagen skall indi-
katorn för oljenivå visa "OIL OK"
i
några sekunder.
Om nivåerna är felaktiga, fyll på mot-
svarande produkt.
27


1.
När tändningen är påslagen tänds
kontrollamporna i orange och rött.

2.
När motorn är i gång ska dessa kon-
trollampor släckas.
Om någon kontrollampa fortsätter att
lysa, se motsvarande sida.
29

Manöverpaneler

Tänd kontrollampa anger status för
motsvarande funktion.


A.
Mätning av tillgängligt
parkeringsutrymme. 169
165
81
167
131
127
148
128
B.
Bortkoppling av Stop
& Start

C.
Kupélarm.

D.
Parkeringshjälp med
bild och ljud

E.
ESP OFF

F.
Barnsäkerhetslås

G.
Head up-display

H.
Varningsblinkrar
Nedre


I mitten

150

I.
Distance alert
86


J.
Centrallås

SN
A
17
PASSAGERARNAS SÄKERHET
Krockkudde för passageraren i framsätet


1.
Stick in nyckeln.

2.
Välj läge:
"OFF"
(bortkoppling), med bilbarn-
stol i bakåtvänt läge
"ON"
(aktivering), med framsätes-
passagerare alternativt bilbarnstol i
framåtvänt läge"

3.
Dra ut nyckeln i samma läge.
137
för passageraren i framsätet



A.
Kontrollampa för fastspänning av
säkerhetsbälte fram och/eller bak.

B.
Kontrollampa för vänster bälte fram.

C.
Kontrollampa för höger bälte fram.

D.
Kontrollampa för höger bälte bak.

E.
Kontrollampa för mittbältet bak.

F.
Kontrollampa för vänster bälte bak.

G.
Kontrollampa för bortkoppling av
krockkudden för framsätespassage-
raren.

H.
Kontrollampa för aktivering av krock-
kudden för framsätespassageraren.
133
Elektriskt barnsäkerhetslås (låsning av bakdörrarna)

Tänd kontrollampa anger status för
motsvarande funktion.
127


7 platser (3:e raden)


I.

Kontrollampa för högra bältet
bak.

J.
Kontrollampa för vänstra bältet
bak.

SN
A
18

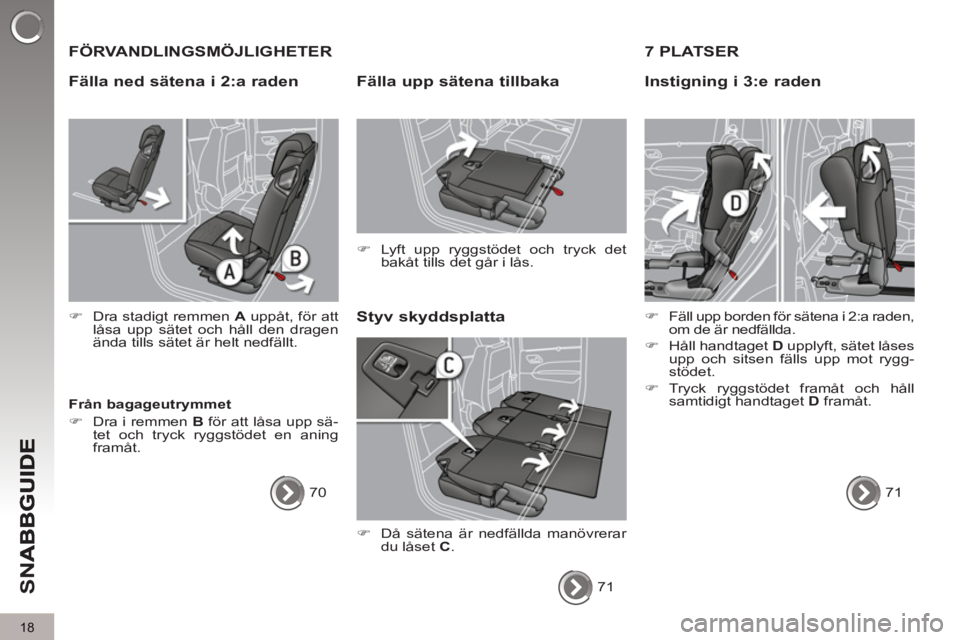

FÖRVANDLINGSMÖJLIGHETER
St
yv skyddsplatta
Fälla upp sätena tillbaka


)
Lyft upp ryggstödet och tryck det
bakåt tills det går i lås.


Från bagageutrymmet


)
Dra i remmen B
för att låsa upp sä-
tet och tryck ryggstödet en aning
framåt.



Fälla ned sätena i 2:a raden




)
Dra stadigt remmen A
uppåt, för att
låsa upp sätet och håll den dragen
ända tills sätet är helt nedfällt.



Instigning i 3:e raden



)
Fäll upp borden för sätena i 2:a raden,
om de är nedfällda.

)
HÃ¥ll handtaget D
upplyft, sätet låses
upp och sitsen fälls upp mot rygg-
stödet.

)
Tryck ryggstödet framåt och håll
samtidigt handtaget D
framåt.
71
70
71

7 PLATSER



)
Då sätena är nedfällda manövrerar
du låset C
.
