PEUGEOT 5008 2012 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.81 MB

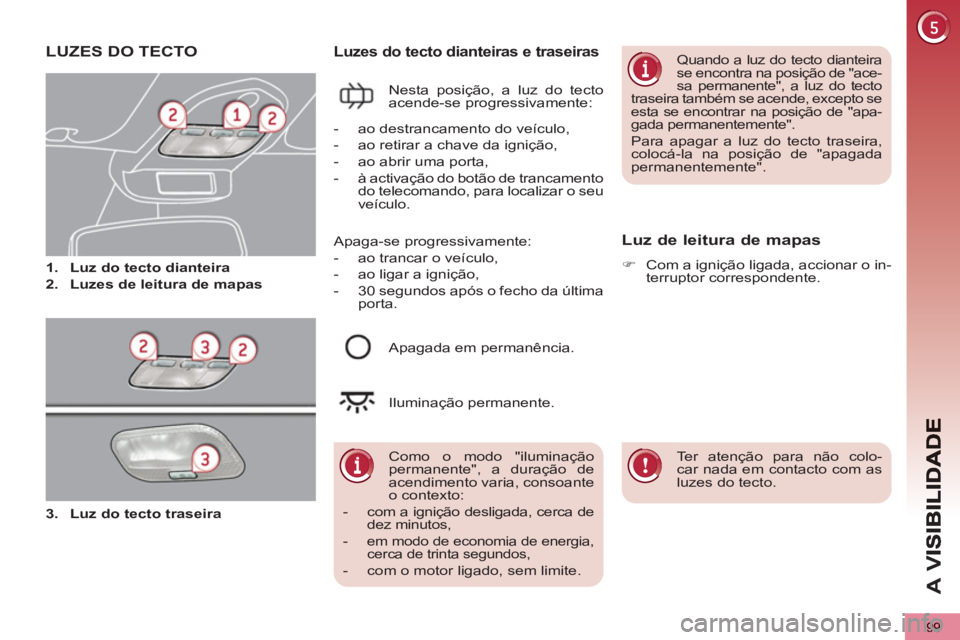

Page 101 of 340
A
V
99
LUZES DO TECTO
1.
Luz do tecto dianteira
2.
Luzes de leitura de mapas
Luzes do tecto dianteiras e traseiras
Nesta posição, a luz do tecto
acende-se progressivamente:
Luz de leitura de mapas
)
Com a ignição ligada, accionar o in-
terruptor correspondente.
Como o modo "iluminação
permanente", a duração de
acendimento varia, consoante
o contexto:
- com a ignição desligada, cerca de
dez minutos,
-
em modo de economia de energia,
cerca de trinta segundos,
- com o motor ligado, sem limite.
- ao destrancamento do veículo,
- ao retirar a chave da ignição,
- ao abrir uma porta,
- à activação do botão de trancamento
do telecomando, para localizar o seu
veículo.
Apagada em permanência.
Iluminação permanente. Quando a luz do tecto dianteira
se encontra na posição de "ace-
sa permanente", a luz do tecto
traseira também se acende, excepto se
esta se encontrar na posição de "apa-
gada permanentemente".
Para apagar a luz do tecto traseira,
colocá-la na posição de "apagada
permanentemente".
Ter atenção para não colo-
car nada em contacto com as
luzes do tecto. Apaga-se progressivamente:
- ao trancar o veículo,
- ao ligar a ignição,
- 30 segundos após o fecho da última
porta.
3.
Luz do tecto traseira

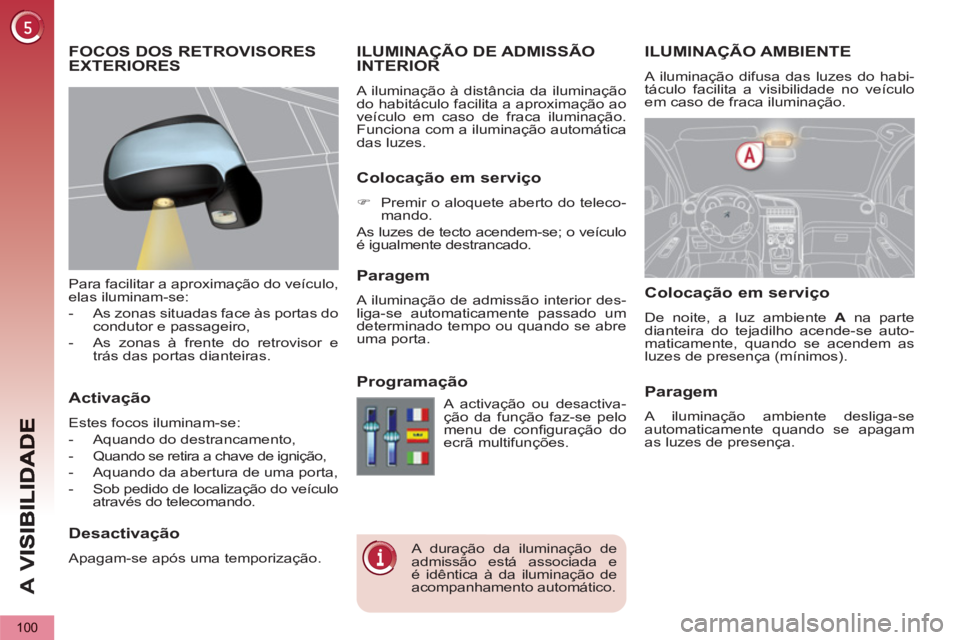

Page 102 of 340
A
V
100
ILUMINAÇÃO AMBIENTE
A iluminação difusa das luzes do habi-
táculo facilita a visibilidade no veículo
em caso de fraca iluminação.
ILUMINAÇÃO DE ADMISSÃO INTERIOR
A iluminação à distância da iluminação
do habitáculo facilita a aproximação ao
veículo em caso de fraca iluminação.
Funciona com a iluminação automática
das luzes.
Colocação em serviço
)
Premir o aloquete aberto do teleco-
mando.
As luzes de tecto acendem-se; o veículo
é igualmente destrancado.
Paragem
A iluminação de admissão interior des-
liga-se automaticamente passado um
determinado tempo ou quando se abre
uma porta.
Programação
Coloca
ção em serviço
De noite, a luz ambiente A
na parte
dianteira do tejadilho acende-se auto-
maticamente, quando se acendem as
luzes de presença (mínimos).
Paragem
A iluminação ambiente desliga-se
automaticamente quando se apagam
as luzes de presença.
A duração da iluminação de
admissão está associada e
é idêntica à da iluminação de
acompanhamento automático. A activação ou desactiva-
ção da função faz-se pelo
menu de confi guração do
ecrã multifunções.
FOCOS DOS RETROVISORESEXTERIORES
Para facilitar a aproximação do veículo,
elas iluminam-se:
- As zonas situadas face às portas do
condutor e passageiro,
- As zonas à frente do retrovisor e
trás das portas dianteiras.
Activação
Estes focos iluminam-se:
- Aquando do destrancamento,
- Quando se retira a chave de ignição,
- Aquando da abertura de uma porta,
- Sob pedido de localização do veículo
através do telecomando.
Desactivação
Apagam-se após uma temporização.

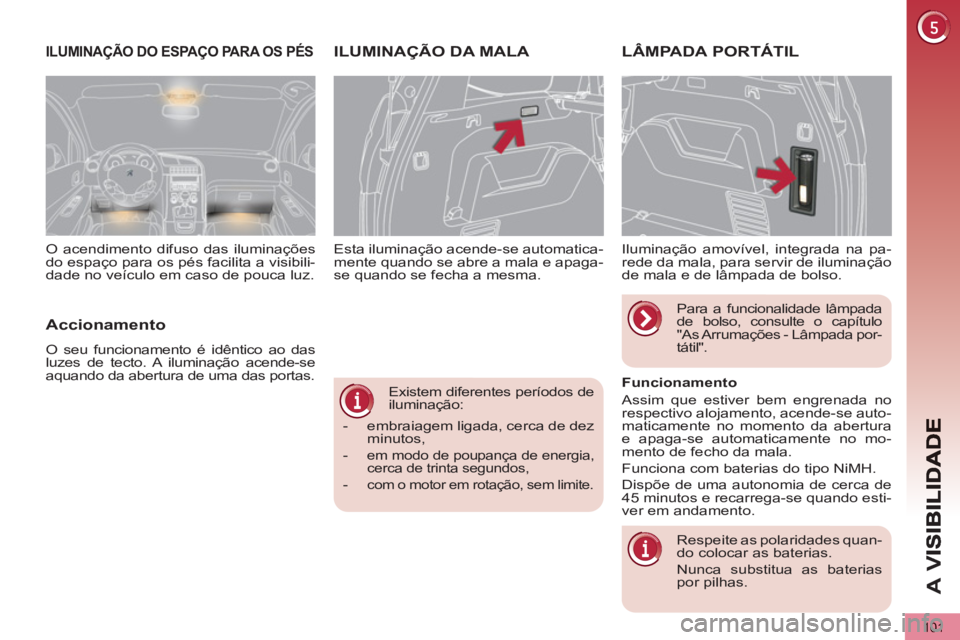

Page 103 of 340
A
V
101
Existem diferentes períodos de
iluminação:
- embraiagem ligada, cerca de dez
minutos,
-
em modo de poupança de energia,
cerca de trinta segundos,
- com o motor em rotação, sem limite.
Esta iluminação acende-se automatica-
mente quando se abre a mala e apaga-
se quando se fecha a mesma.
ILUMINAÇÃO DA MALA LÂMPADA PORTÁTIL
Iluminação amovível, integrada na pa-
rede da mala, para servir de iluminação
de mala e de lâmpada de bolso.
Funcionamento
Assim que estiver bem engrenada no
respectivo alojamento, acende-se auto-
maticamente no momento da abertura
e apaga-se automaticamente no mo-
mento de fecho da mala.
Funciona com baterias do tipo NiMH.
Dispõe de uma autonomia de cerca de
45 minutos e recarrega-se quando esti-
ver em andamento.
Respeite as polaridades quan-
do colocar as baterias.
Nunca substitua as baterias
por pilhas.
Para a funcionalidade lâmpada
de bolso, consulte o capítulo
"As Arrumações - Lâmpada por-
tátil".
ILUMINAÇÃO DO ESPAÇO PARA OS PÉS
Accionamento
O seu funcionamento é idêntico ao das
luzes de tecto. A iluminação acende-se
aquando da abertura de uma das portas. O acendimento difuso das iluminações
do espaço para os pés facilita a visibili-
dade no veículo em caso de pouca luz.
Page 104 of 340
OS ARRUMOS
102
ACESSÓRIOS INTERIORES
1.
Pala para o sol
2.
Pega de retenção com gancho
para pendurar roupa
3.
Compartimento para pequenos
objectos
4.
Arrumação sob o volante
5.
Compartimentos de arrumação
6.
Porta-luvas iluminado
7.
Compartimentos nas portas
8.
Tomada de acessórios de 12 V
dianteira (120 W)
9.
Arrumação
10.
WIP Plug
11 .
Suporte para latas
12.
Tomada de acessórios 12 V
traseira (120 W)
Page 105 of 340
OS ARRUMOS
103
ARRUMAÇÕES DO CONDUTOR
Caixa de arrumação
Dispõe de locais de arrumação para a
documentação de bordo, ...
)
Para esvaziar a caixa, após a aber-
tura, premir a lingueta e puxá-la.
PORTA-LUVAS ILUMINADO
Comporta acessórios, tomadas áudio
para um leitor portátil e um alojamen-
to para o cartão SIM (apenas com o
WIP Com 3D), ...
)
Para abrir o porta-luvas, levantar a
pega.
O porta-luvas ilumina-se quando se
abre a tampa.
PALA DE SOL
Dispositivo de protecção contra o sol
vindo da dianteira ou do lado e dispo-
sitivo de cortesia com um espelho ilu-
minado.
)
Com a ignição ligada, levantar a
tampa de ocultação; o espelho ilu-
mina-se automaticamente.
Esta pala de sol possui também um
arruma-cartões.
Porta-cartões
Permite a arrumação de um ticket de
portagem ou de um cartão de estacio-
namento, por exemplo.
Porta-moedas
Espaços de arrumação
Para ligar um leitor portátil ou
um cartão SIM, consulte o ca-
pítulo "O Áudio e a Telemática".
Page 106 of 340
OS ARRUMOS
104
TOMADAS DE ACESSÓRIOS 12 V
)
Para ligar um acessório de 12 V
(potência máxima: 120 Watts), reti-
rar o obturador e ligar o adaptador
adequado.
Respeitar a potência sob pena de dani-
fi car o seu acessório.
CONSOLA CENTRAL
Dispositivo de arrumação para o condutor
e o passageiro do banco dianteiro.
Arrumação
)
Deslizar a tampa para aceder aos
10,5 litros de arrumação.
Pode arrumar 2 garrafas de meio litro.
Um bocal de ventilação faz circular ar
fresco.
WIP PLUG
Esta caixa de ligação, composta por uma
tomada JACK e/ou uma porta USB.
Permite-lhe ligar um equipamento nó-
mada, como um portátil digitais de tipo
iPod
® ou uma pen USB.
Lê os formatos de fi cheiros de áudio
(mp3, ogg, wma, wav...) que são trans-
mitidos para o seu auto-rádio, para se-
rem ouvidos através dos altifalantes do
veículo.
Pode gerir estes fi cheiros através dos
comandos sob o volante ou da facha-
da do auto-rádio e visualizá-los no ecrã
multifunções.
Durante a sua utilização, o equipamento
nómada pode recarregar-se automatica-
mente.
Para mais informações sobre a
utilização deste equipamento,
consultar a secção Autoradio do capítulo "Áudio e Telemática".
Page 107 of 340
OS ARRUMOS
105
Para evitar qualquer risco de
bloqueio dos pedais:
TAPETES
Dispositivo amovível de protecção da
alcatifa.
Montagem
Para o montar novamente do lado do
condutor:
)
posicione correctamente o tapete,
)
coloque novamente as fi xações
pressionando-as,
)
verifi que a fi xação correcta do tapete.
Montagem
Aquando da sua primeira montagem,
do lado do condutor, utilize exclusiva-
mente as fi xações fornecidas na emba-
lagem junta.
Os outros tapetes são simplesmente
colocados na alcatifa.
Desmontagem
Para desmontar do lado do condutor:
)
recue o banco ao máximo,
)
liberte as fi xações,
)
retire o tapete.
- utilize apenas tapetes adaptados
às fi xações já presentes no veícu-
lo; a sua utilização é imperativa,
- nunca sobreponha vários tapetes.
A utilização de tapetes não homolo-
gados pela PEUGEOT pode impedir
o acesso aos pedais e prejudicar o
funcionamento do regulador/limita-
dor de velocidade.
Page 108 of 340
OS ARRUMOS
106
COMPARTIMENTOS DE ARRUMAÇÃOTRASEIROS SOB OS PÉS
Consoante as confi gurações, o veículo
encontra-se equipado com comparti-
mentos de arrumação sob os pés, si-
tuados à frente dos bancos traseiros
laterais. São acessíveis através das
tampas encaixadas, equipadas com
uma pega de preensão A
.
TABULEIROS DO TIPO "AVIAÇÃO"
)
Para utilizar o tabuleiro, baixe o ta-
buleiro ao máximo, até bloquear na
posição baixa.
)
Para o arrumar, levante o tabuleiro,
passando o ponto de resistência,
até à posição alta.
Do lado do passageiro, não
se esqueça de o rebater an-
tes da colocação em posição
de tabuleiro do banco.
Não coloque objectos duros ou pesa-
dos no tabuleiro. Estes podem trans-
formar-se em projécteis perigosos em
caso de travagem de emergência ou
de impacto. Instalados nas costas de cada banco
dianteiro, permitem colocar objectos.
GAVETA DE ARRUMAÇÃO
Encontra-se situada por baixo do banco
do condutor, de regulação manual.
Abrir
)
Eleve a parte da frente da gaveta e
puxe-a.
Não coloque objectos pesados nas ga-
vetas.
Page 109 of 340
OS ARRUMOS
107
SISTEMA MULTIMÉDIA TRASEIRO
O sistema multimédia permite ligar o
sistema nómada externo: Ipod Video,
consolas de jogos, leitor DVD, … Podem ligar-se duas fontes
de áudio
diferentes através
dos conectores RCA (verme-
lhos e brancos).
A difusão áudio efectua-se
através de dois auscultado-
res sem fi os com tecnologia
Bluetooth que funcionam com
baterias recarregáveis.
O botão A/B
permite associar o aus-
cultador com o ecrã: A
lado esquerdo,
B
lado direito.
A difusão de vídeo efectua-se
através de dois ecrãs de 7'',
integrados nos encostos de
cabeça. Podem ligar-se duas fontes de
vídeo
diferentes através dos
conectores RCA (amarelos).
Existe um carregador de 12 V com duas
saídas, sendo possível recarregar os
dois auscultadores simultaneamente.
Do mesmo modo, é possível ligar um
3º auscultador em Bluetooth.
Inicialização
)
Motor em funcionamento, ligue o
seu sistema portátil aos conectores
RCA (ex. com AV1 à esquerda).
)
Premir ON/OFF do sistema, a luz
avisadora acende-se e as luzes avi-
sadoras AV1 acendem-se.
)
Faça uma pressão longa no botão
ON/OFF do auscultador, a luz avi-
sadora pisca a azul.
)
Faça uma pressão longa no botão
ON/OFF do sistema, a associa-
ção com o auscultador é terminada
quando as luzes avisadoras azuis do auscultador e do sistema (em forma
de auscultador) acendem-se fi xas.
)
Premir ON/OFF dos ecrãs se tiver
uma fonte de vídeo.
)
Lançar a leitura do seu sistema
portátil.
Se o seu banco estiver na posição de
tabuleiro, coloque uma cobertura para
não danifi car o ecrã.
Estas coberturas permitem
igualmente tapar e proteger
cada ecrã.
Page 110 of 340
OS ARRUMOS
108
TECTO DE VIDRO PANORÂMICO
Dispositivo que inclui uma superfície
panorâmica em vidro de cor para au-
mentar a luminosidade e a visibilidade
no habitáculo.
Equipado com uma cortina de ocul-
tação eléctrica em vários pontos para
melhorar o conforto térmico e acústico.
Em caso de entalamento
aquando da manipulação da
cortina, deve inverter-se o mo-
vimento da cortina. Para isso, premir
o respectivo comando.
Quando o condutor acciona o co-
mando da cortina, o condutor deve
assegurar-se que ninguém impede o
fecho correcto.
O condutor deve certifi car-se de que
os passageiros utilizam correctamente
a cortina de ocultação.
Prestar atenção às crianças durante
a manobra da cortina.
- modo manual
)
Puxar ou premir o comando A
sem ultrapassar o ponto de resis-
tência.
A cortina pára quando se solta o
comando.
- modo automático
)
Puxar ou premir o comando A
ultra-
passando o ponto de resistência.
Uma impulsão abre ou fecha total-
mente a cortina.
Uma nova acção no comando pára
a cortina.
Antientalamento
Em modo automático e em fi m de cur-
so, quando a cortina de ocultação se
depara com um obstáculo ao fechar,
pára e recua ligeiramente.
Cortina de ocultação eléctrica
sequencial
Tanto para a abertura como para o fecho
dispõe de duas possibilidades:
Em caso de reabertura da cortina du-
rante uma manobra de fecho e logo
após a sua paragem:
)
puxar o comando até abrir com-
pletamente,
)
premir o comando até fechar
completamente.
Durante estas operações, a função an-
tientalamento permanece inoperativa.
Reinicialização
: em caso de
corte de alimentação da corti-
na durante o seu movimento,
deve reiniciar-se o sistema antienta-
lamento:
)
premir o comando até fechar
completamente,
)
manter a pressão durante, no
mínimo, 3 segundos. Um ligeiro
movimento da cortina será então
perceptível, confi rmando assim a
reinicialização.
