PEUGEOT 5008 2012 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.81 MB
Page 141 of 340
SE
G
139

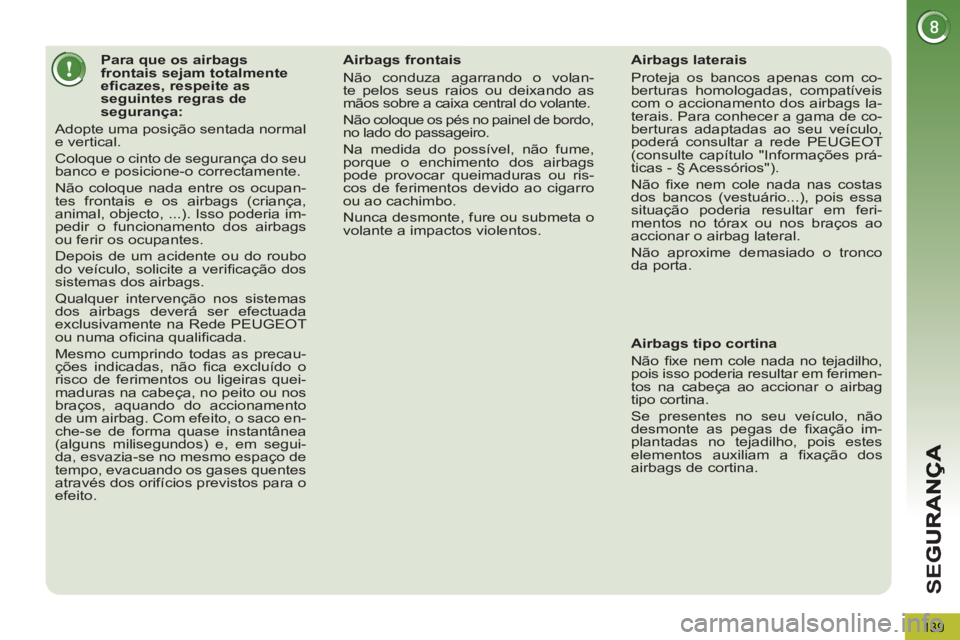

Para que os airbags
frontais sejam totalmente
efi cazes, respeite as
seguintes regras de
segurança:
Adopte uma posição sentada normal
e vertical.
Coloque o cinto de segurança do seu
banco e posicione-o correctamente.
Não coloque nada entre os ocupan-
tes frontais e os airbags (criança,
animal, objecto, ...). Isso poderia im-
pedir o funcionamento dos airbags
ou ferir os ocupantes.
Depois de um acidente ou do roubo
do veículo, solicite a verifi cação dos
sistemas dos airbags.
Qualquer intervenção nos sistemas
dos airbags deverá ser efectuada
exclusivamente na Rede PEUGEOT
ou numa ofi cina qualifi cada.
Mesmo cumprindo todas as precau-
ções indicadas, não fi ca excluído o
risco de ferimentos ou ligeiras quei-
maduras na cabeça, no peito ou nos
braços, aquando do accionamento
de um airbag. Com efeito, o saco en-
che-se de forma quase instantânea
(alguns milisegundos) e, em segui-
da, esvazia-se no mesmo espaço de
tempo, evacuando os gases quentes
através dos orifícios previstos para o
efeito.
Airbags frontais
Não conduza agarrando o volan-
te pelos seus raios ou deixando as
mãos sobre a caixa central do volante.
Não coloque os pés no painel de bordo,
no lado do passageiro.
Na medida do possível, não fume,
porque o enchimento dos airbags
pode provocar queimaduras ou ris-
cos de ferimentos devido ao cigarro
ou ao cachimbo.
Nunca desmonte, fure ou submeta o
volante a impactos violentos.
Airbags laterais
Proteja os bancos apenas com co-
berturas homologadas, compatíveis
com o accionamento dos airbags la-
terais. Para conhecer a gama de co-
berturas adaptadas ao seu veículo,
poderá consultar a rede PEUGEOT
(consulte capítulo "Informações prá-
ticas - § Acessórios").
Não fi xe nem cole nada nas costas
dos bancos (vestuário...), pois essa
situação poderia resultar em feri-
mentos no tórax ou nos braços ao
accionar o airbag lateral.
Não aproxime demasiado o tronco
da porta.
Airbags tipo cortina
Não fi xe nem cole nada no tejadilho,
pois isso poderia resultar em ferimen-
tos na cabeça ao accionar o airbag
tipo cortina.
Se presentes no seu veículo, não
desmonte as pegas de fi xação im-
plantadas no tejadilho, pois estes
elementos auxiliam a fi xação dos
airbags de cortina.
Page 142 of 340
140
O travão de estacionamento eléctrico
conjuga dois modos de funcionamento:
- Engrenamento/desengrenamento
automático
O engrenamento é automático aquando
da paragem do motor, o desengrenamento
é automático quando o veículo é colocado
em movimento (activados por defeito),
- Engrenamento/desengrenamento
manual
O engrenamento/desengrenamento
manual do travão de estacionamen-
to é possível, puxando o manípulo
de comando A
.
TRAVÃO DE ESTACIONAMENTOELÉCTRICO
A desactivação é aconselhada
em caso de muito frio (gelo)
e em caso de reboque. (de-
sempanagem, caravana, ...).
Consulte o parágrafo "Desactivação
manual".
Programação do modo
Consoante o destino do veículo, a ac-
tivação automática ao desligar o motor
e desactivação automática ao colocar o
veículo em movimento podem ser de-
sactivadas.
Se este avisador se acender
no quadro de bordo, o modo
automático está desactivado.
A activação/desactivação
desta função é possível diri-
gindo-se à rede PEUGEOT
ou a uma ofi cina qualifi cada.
O engrenamento e o desengrenamento do tra-
vão de estacionamento fazem-se manualmente.
No momento da abertura da porta do condutor,
é ouvido um sinal sonoro e é apresentada uma
mensagem se o travão não estiver accionado.
Não coloque nenhum objecto
(maço de cigarros, telefone, ...)
atrás do manípulo de comando
do travão eléctrico.
Page 143 of 340
CO
141
Com o veículo parado, motor em fun-
cionamento ou desligado, puxe
o ma-
nípulo A
.
O engrenamento do travão de estacio-
namento é assinalado:
-
pelo acendimento do avisador de trava-gem e do avisador P
no manípulo A
.
- pela apresentação da mensagem
"Travão de estacionamento accionado"
no ecrã multifunções.
Ao abrir a porta do condutor, com o motor em
funcionamento, são accionados um sinal sono-
ro e uma mensagem se o travão de estaciona-
mento não se encontrar engrenado. Excepto se
com uma caixa automática, a alavanca de velo-
cidades estiver na posição P
(Park).
Desengrenamento manual
Com a ignição ligada ou com o motor
em funcionamento, para desengrenar o
travão de estacionamento, carregar
no
pedal do travão
ou no acelerador, pu-
xar e depois soltar
o manípulo A
.
O desengrenamento completo do tra-
vão de estacionamento é assinalado:
-
pela extinção do avisador de
travagem e do avisador P
no
manípulo A
,
- e pela apresentação da
mensagem "Travão de es-
tacionamento desactivado".
Se utilizar o manípulo A
, sem
carregar no pedal de travão, o
travão de estacionamento não
é desengrenado e um avisador
acende-se no quadro de bordo.
Engrenamento manual Engrenamento máximo
Em caso de necessidade, poderá efectuar
um engrenamento máximo
do travão de es-
tacionamento. Esta pode ser obtida puxando
continuamente
o manípulo A
, até que seja
apresentada a mensagem "travão de estacio-
namento activado" e o sinal sonoro.
Em caso de reboque, de veí-
culo carregado ou de estacio-
namento numa zona com uma
forte inclinação, realize uma activa-
ção máxima e depois vire as rodas
para o passeio e engrene uma velo-
cidade depois de estacionar.
Após um engrenamento máximo, o
tempo de desengrenamento é mais
longo.
Antes de sair do veículo, verifi que
que o avisador do travão de esta-
cionamento se encontra aceso de
forma fi xa no quadro de bordo.
O engrenamento máximo é indispen-
sável:
- num veículo com uma caravana
atrelada ou com um reboque, quan-
do as funções automáticas estão
activadas e necessita efectuar uma
engrenagem manual,
- quando as condições de inclinação
forem susceptíveis de variar duran-
te o estacionamento (exemplos:
transporte num barco, camião, re-
boque).
Page 144 of 340
CO
142
Engrenamento automático, motor desligado
Com o veículo parado, o travão de es-
tacionamento engrena-se automatica-
mente ao desligar o motor.
O engrenamento do travão de estacio-
namento é assinalado:
- pelo acendimento do avisa-
dor de travagem e do avisa-
dor P
no manípulo A
,
- pela apresentação da men-
sagem "Travão de estacio-
namento activado".
Desengrenamento automático
O travão de estacionamento desengre-
na-se automática e progressivamente
quando o veículo é colocado em mo-
vimento:
)
Caixa de velocidades manual:
car-
regue a fundo no pedal de embraia-
gem, engrene a 1ª velocidade ou a
marcha-atrás, carregue no pedal do
acelerador e solte a embraiagem.
)
Caixa de velocidades manual pi-
lotada
: seleccione a posição A
, M
ou R
depois carregue no pedal do
acelerador.
)
Caixa de velocidades automática
:
seleccione a posição D
, M
ou R
de-
pois carregue no pedal do acelerador.
Antes de sair do veículo, verifi que
que o avisador de travão de esta-
cionamento se encontra aceso de
forma fi xa no quadro de bordo.
Não deixe uma criança sozinha no interior
do veículo, com a ignição ligada, uma vez
que esta poderá desengrenar o travão de
estacionamento.
- pela extinção do avisador de
travagem e do avisador P
no
manípulo A
,
- pela apresentação da men-
sagem "Travão de estacio-
namento desactivado". Um ruído de funcionamento confi rma
o engrenamento/desengrenamento do
travão de estacionamento eléctrico.
O desengrenamento completo do tra-
vão de estacionamento é assinalado:
Para imobilizar o veículo motor em funcionamento
Com o motor em funcionamento e o ve-
ículo parado, é indispensável engrenar
o travão de estacionamento manual-
mente
, puxando
o manípulo A
, para
imobilizar o veículo.
O engrenamento do travão de estacio-
namento é assinalado:
- pelo acendimento do avisa-
dor de travagem e do avisa-
dor P
no manípulo A
,
- pela apresentação da men-
sagem "Travão de estacio-
namento activado"
Ao abrir a porta do condutor, são acciona-
dos um sinal sonoro e uma mensagem,
se o travão de estacionamento não se en-
contrar engrenado. Excepto se com uma
caixa automática, a alavanca de velocida-
des estiver na posição P
(Park).
Antes de sair do veículo, ve-
rifi que bem se o avisador do
travão de estacionamento
está aceso de forma fi xa no
quadro de bordo.
Com o veículo parado, motor em
funcionamento, não acelere des-
necessariamente, uma vez que
corre o risco de desengrenar o
travão de estacionamento.
Em caso de reboque, de veículo car-
regado ou de estacionamento num
declive acentuado, vire as rodas para
o passeio e engrene uma velocidade
quando estacionar.
Etiqueta no painel da porta
Page 145 of 340
CO
143
Situações particulares
Em determinadas situações (ar-
ranque do motor, ...), o travão de esta-
cionamento pode ajustar sozinho o seu
nível de esforço. Este é um funciona-
mento normal.
Para deslocar o seu veículo alguns
centímetros sem ligar o motor, com a
ignição ligada, carregue no pedal de
travão e desengrene o travão de esta-
cionamento, puxando
e, em seguida,
soltando o
manípulo A
. O desengre-
namento completo do travão de esta-
cionamento é assinalado pela extinção
do avisador no manípulo A
do avisador
no quadro de bordo e pela apresenta-
ção da mensagem "Travão de estacio-
namento desactivado".
Em caso de problema de funcionamen-
to do travão de estacionamento na po-
sição engrenada
ou de uma avaria da
bateria, é sempre possível efectuar um
desengrenamento de emergência.
TRAVAGEM DE EMERGÊNCIA
Em caso de avaria de travagem pelo pe-
dal do travão ou numa situação excep-
cional (exemplo: doença do condutor,
em condução acompanhada...), puxar,
de forma contínua, o manípulo A per-
mite parar o veículo.
O controlo dinâmico de estabilidade
(ESP) garante a estabilidade aquando
da travagem de emergência.
Em caso de avaria da travagem de
emergência, uma das seguintes men-
sagens é apresentada:
- "Defeito travão de estacionamento".
- "Comando do travão de estaciona-
mento".
Em caso de avaria do sistema
ESP assinalada pelo acendi-
mento deste avisador, a es-
tabilidade da travagem não é
garantida.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a acção de "puxar-
soltar" o manípulo A
.
A travagem de emergência
deverá ser utilizada apenas
em situações excepcionais.
Page 146 of 340
CO
144
Banco dianteiro esquerdo recuado
ao máximo.
No caso de um problema de funcionamento
do travão de estacionamento eléctrico ou de
avaria da bateria, um comando mecânico de
emergência permite desengrenar manual-
mente o travão de estacionamento.
Desengrenamento de emergência
)
Imobilize o veículo (ou bloqueie-o,
com o pedal dos travões pressio-
nado) e, com o motor em funciona-
mento, engrene a primeira velocida-
de (caixa de velocidades manual), a
posição P
(caixa de velocidades au-
tomática) ou M
ou R
(caixa manual
pilotada de 6 velocidades)
)
Desligue o motor mas deixe a ignição
ligada. Se a imobilização do veículo
for impossível, não accione o coman-
do e consulte rapidamente a rede
PEUGEOT ou uma ofi cina qualifi cada.
)
Retire os dois calços do veículo e
o comando de desbloqueio situa-
dos sob o tapete da mala (consulte
"Substituição de roda" no capítulo
"Informações práticas").
)
Calce o veículo, colocando calços
na parte dianteira e na parte traseira
de uma das rodas dianteiras.
)
Recue o banco dianteiro esquerdo
ao máximo.
)
Eleve a zona recortada previamente B
no tapete, sob o banco.
)
Furar o opérculo C
do tubo D
com o
comando de desbloqueio.
)
Coloque o comando de desbloqueio
no tubo D
.
)
Rode o comando de desengrena-
mento no sentido dos ponteiros
do relógio. Por motivos de segu-
rança
, é imperativo
que continue a
operação até ao batente. O travão
de estacionamento é desengrenado.
)
Retire o comando de desengrena-
mento e arrume-o, juntamente com
os calços, na caixa de ferramentas.
- O funcionamento do travão de esta-
cionamento é reinicializado quando
a ignição é desligada e ligada nova-
mente. Se a reinicialização do travão
de estacionamento for impossível,
consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.
- O tempo de engrenamento seguinte
pode ser mais longo que em funcio-
namento normal.
Por motivos de segurança,
consulte imperativa e rapida-
mente a rede PEUGEOT para
substituir o opérculo.
Após um desbloqueio de emergên-
cia, o suporte do veículo deixa de ser
garantido assim que o desengrena-
mento mecânico de emergência for
iniciado e o comando mecânico não
permite um novo engrenamento do
travão de estacionamento.
Não efectue qualquer acção sobre o
manípulo A
, ou de paragem/arran-
que do motor, quando o comando
de desengrenamento se encontrar
accionado.
Não coloque elementos com pó ou
húmidos junto do opérculo.
Page 147 of 340
CO
145
AJUDA AO ARRANQUE EM
ZONA INCLINADA
Sistema que mantém o veículo imobi-
lizado por um curto espaço de tempo
(cerca de 2 segundos) aquando de um
arranque numa zona inclinada, o tempo
sufi ciente para passar do pedal de tra-
vão para o pedal do acelerador.
Esta função só está activa quando:
- o veículo está completamente imobi-
lizado com o pé no pedal de travão.
- em certas condições de inclinação.
- a porta do condutor se encontra fe-
chada.
A função de ajuda ao arranque em zona
inclinada não pode ser desactivada.
Funcionamento
Em subidas, com o veículo imobi-
lizado, este é mantido durante um
curto período de tempo aquando da
libertação do pedal de travão:
- Com caixa de velocidades manual,
se estiver em primeira velocidade
ou ponto morto,
- Com caixa manual pilotada, se esti-
ver em posição A
ou M
,
- Com caixa de velocidades automá-
tica, se estiver em posição D
ou M
.
Em descidas, com o veículo imobili-
zado e marcha-atrás engrenada, este
é mantido durante um curto período
de tempo, aquando da libertação do
pedal de travão.
Não saia do veículo durante a
fase de manutenção temporá-
ria de ajuda ao arranque em
zona inclinada.
Se necessitar de sair do veículo com o
motor em funcionamento, accione ma-
nualmente o travão de estacionamento.
Depois certifi que-se de que o avisador
do travão de estacionamento (e o avisa-
dor P
no manípulo do travão eléctrico)
se encontram acesos de forma fi xa.
Anomalia de funcionamento
Quando ocorrer uma anomalia no siste-
ma, os avisadores acendem-se. Consulte
a rede PEUGEOT ou uma ofi cina qualifi -
cada para verifi cação do sistema.
Page 148 of 340
146

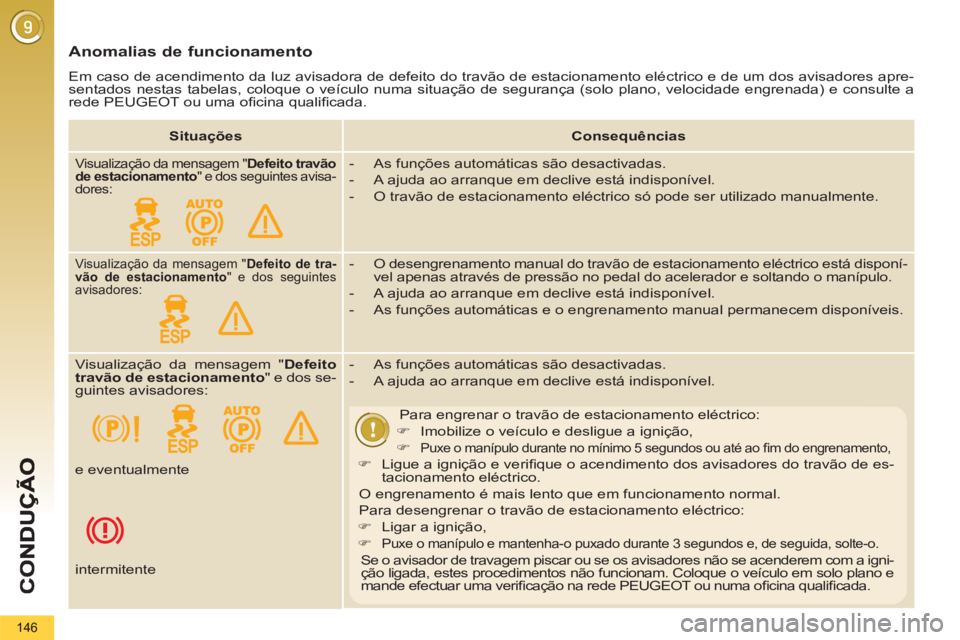

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apre-
sentados nestas tabelas, coloque o veículo numa situação de segurança (solo plano, velocidade engrenada) e consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.
Situações
Consequências
Visualização da mensagem " Defeito travão
de estacionamento
" e dos seguintes avisa-
dores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
- O travão de estacionamento eléctrico só pode ser utilizado manualmente.
Visualização da mensagem " Defeito de tra-
vão de estacionamento
" e dos seguintes
avisadores:
- O desengrenamento manual do travão de estacionamento eléctrico está disponí-
vel apenas através de pressão no pedal do acelerador e soltando o manípulo.
- A ajuda ao arranque em declive está indisponível.
- As funções automáticas e o engrenamento manual permanecem disponíveis.
Visualização da mensagem " Defeito
travão de estacionamento
" e dos se-
guintes avisadores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
Para engrenar o travão de estacionamento eléctrico:
)
Imobilize o veículo e desligue a ignição,
)
Puxe o manípulo durante no mínimo 5 segundos ou até ao fi m do engrenamento,
)
Ligue a ignição e verifi que o acendimento dos avisadores do travão de es-
tacionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:
)
Ligar a ignição,
)
Puxe o manípulo e mantenha-o puxado durante 3 segundos e, de seguida, solte-o.
Se o avisador de travagem piscar ou se os avisadores não se acenderem com a igni-
ção ligada, estes procedimentos não funcionam. Coloque o veículo em solo plano e
mande efectuar uma verifi cação na rede PEUGEOT ou numa ofi cina qualifi cada.
e eventualmente
intermitente
Page 149 of 340
CO
147

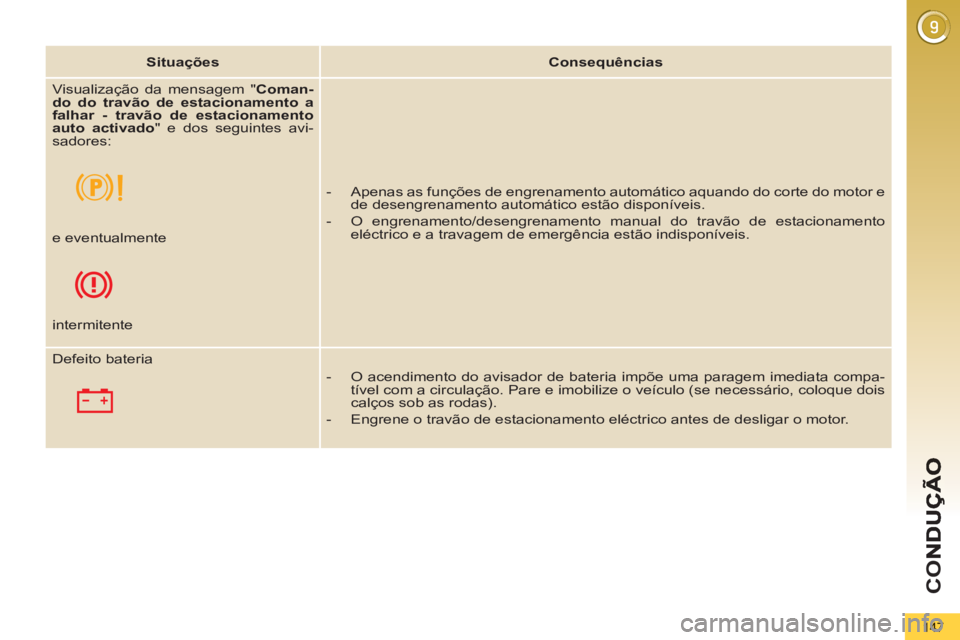

Situações
Consequências
Visualização da mensagem " Coman-
do do travão de estacionamento a
falhar - travão de estacionamento
auto activado
" e dos seguintes avi-
sadores:
- Apenas as funções de engrenamento automático aquando do corte do motor e
de desengrenamento automático estão disponíveis.
- O engrenamento/desengrenamento manual do travão de estacionamento
eléctrico e a travagem de emergência estão indisponíveis.
e eventualmente
intermitente
Defeito bateria
- O acendimento do avisador de bateria impõe uma paragem imediata compa-
tível com a circulação. Pare e imobilize o veículo (se necessário, coloque dois
calços sob as rodas).
- Engrene o travão de estacionamento eléctrico antes de desligar o motor.
Page 150 of 340
CO
148
Sistema que projecta um conjunto de in-
formações sobre uma película transpa-
rente, no campo de visão do condutor,
para que não tire os olhos da estrada.
Este sistema funciona com o motor li-
gado e preserva os ajustes após desac-
tivar a ignição.
APRESENTAÇÃO VISUAL
1.
Activação/desactivação da apre-
sentação visual.
2.
Regulação da luminosidade.
3.
Regulação em altura da visualização.
Uma acção num dos selectores permite
retirar a película. Uma vez activado o sistema, as infor-
mações agrupadas na apresentação
visual são:
A.
A velocidade do seu veículo.
B.
As informações do regulador/limita-
dor de velocidade.
Selectores de impulso Visualizações em funcionamento
C.
As informações do "Distance alert"
(consoante a versão).
