PEUGEOT 5008 2012 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.5 MB
Page 101 of 340

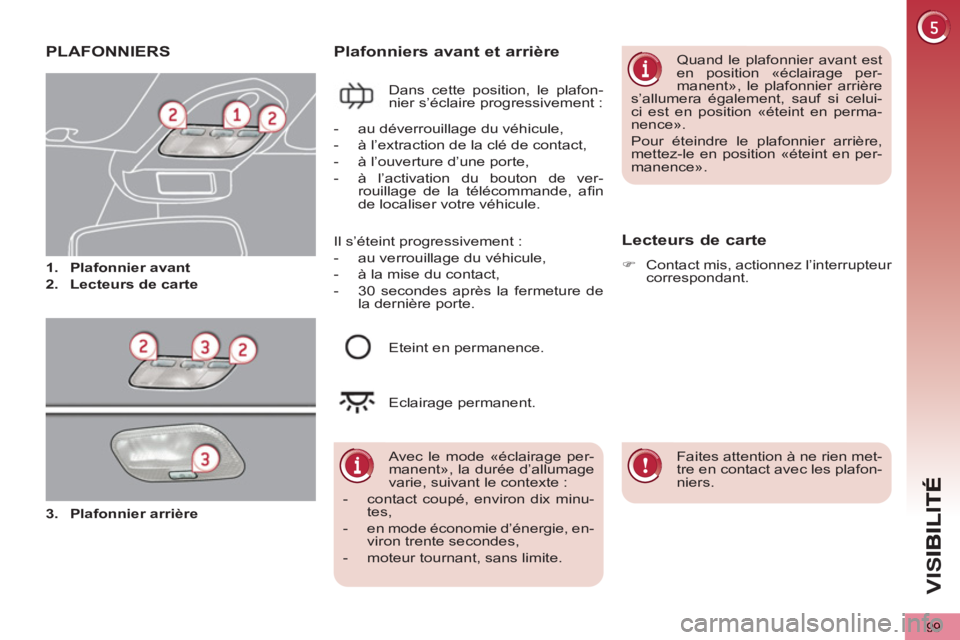

VIS
99
PLAFONNIERS
1.
Plafonnier avant
2.
Lecteurs de carte
Plafonniers avant et arrière
Dans cette position, le plafon-
nier s’éclaire progressivement :
Lecteurs de carte
)
Contact mis, actionnez l’interrupteur
correspondant.
Avec le mode «éclairage per-
manent», la durée d’allumage
varie, suivant le contexte :
- contact coupé, environ dix minu-
tes,
- en mode économie d’énergie, en-
viron trente secondes,
- moteur tournant, sans limite.
- au déverrouillage du véhicule,
- à l’extraction de la clé de contact,
- à l’ouverture d’une porte,
- à l’activation du bouton de ver-
rouillage de la télécommande, afi n
de localiser votre véhicule.
Eteint en permanence.
Eclairage permanent. Quand le plafonnier avant est
en position «éclairage per-
manent», le plafonnier arrière
s’allumera également, sauf si celui-
ci est en position «éteint en perma-
nence».
Pour éteindre le plafonnier arrière,
mettez-le en position «éteint en per-
manence».
Faites attention à ne rien met-
tre en contact avec les plafon-
niers. Il s’éteint progressivement :
- au verrouillage du véhicule,
- à la mise du contact,
- 30 secondes après la fermeture de
la dernière porte.
3.
Plafonnier arrière

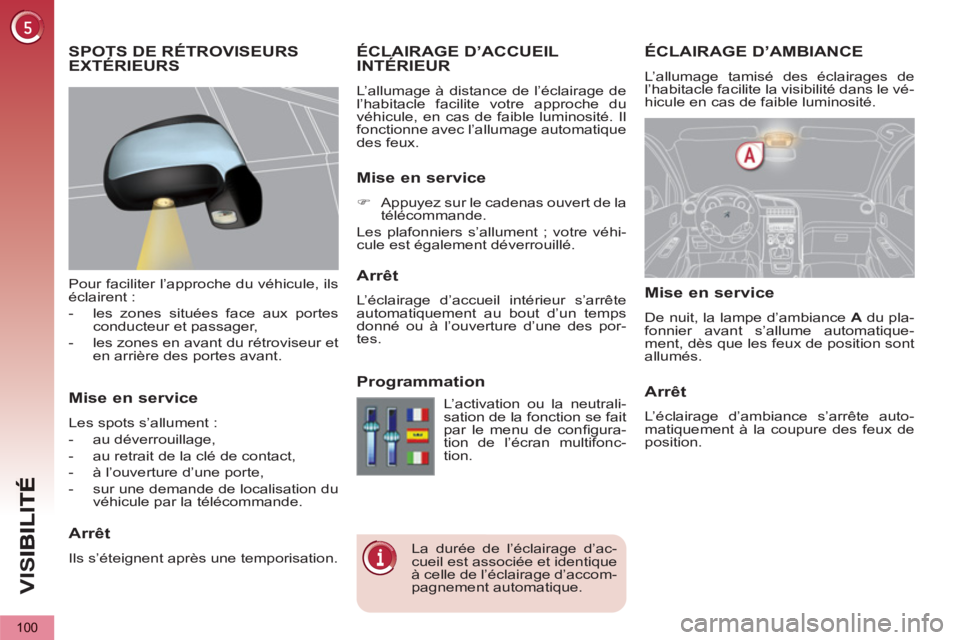

Page 102 of 340
VIS
100
ÉCLAIRAGE D’AMBIANCE
L’allumage tamisé des éclairages de
l’habitacle facilite la visibilité dans le vé-
hicule en cas de faible luminosité.
ÉCLAIRAGE D’ACCUEIL INTÉRIEUR
L’allumage à distance de l’éclairage de
l’habitacle facilite votre approche du
véhicule, en cas de faible luminosité. Il
fonctionne avec l’allumage automatique
des feux.
Mise en service
)
Appuyez sur le cadenas ouvert de la
télécommande.
Les plafonniers s’allument ; votre véhi-
cule est également déverrouillé.
Arrêt
L’éclairage d’accueil intérieur s’arrête
automatiquement au bout d’un temps
donné ou à l’ouverture d’une des por-
tes.
Programmation
Mise en service
De nuit, la lampe d’ambiance A
du pla-
fonnier avant s’allume automatique-
ment, dès que les feux de position sont
allumés.
Arrêt
L’éclairage d’ambiance s’arrête auto-
matiquement à la coupure des feux de
position.
La durée de l’éclairage d’ac-
cueil est associée et identique
à celle de l’éclairage d’accom-
pagnement automatique. L’activation ou la neutrali-
sation de la fonction se fait
par le menu de confi gura-
tion de l’écran multifonc-
tion.
SPOTS DE RÉTROVISEURS EXTÉRIEURS
Pour faciliter l’approche du véhicule, ils
éclairent :
- les zones situées face aux portes
conducteur et passager,
- les zones en avant du rétroviseur et
en arrière des portes avant.
Mise en service
Les spots s’allument :
- au déverrouillage,
- au retrait de la clé de contact,
- à l’ouverture d’une porte,
- sur une demande de localisation du
véhicule par la télécommande.
Arrêt
Ils s’éteignent après une temporisation.

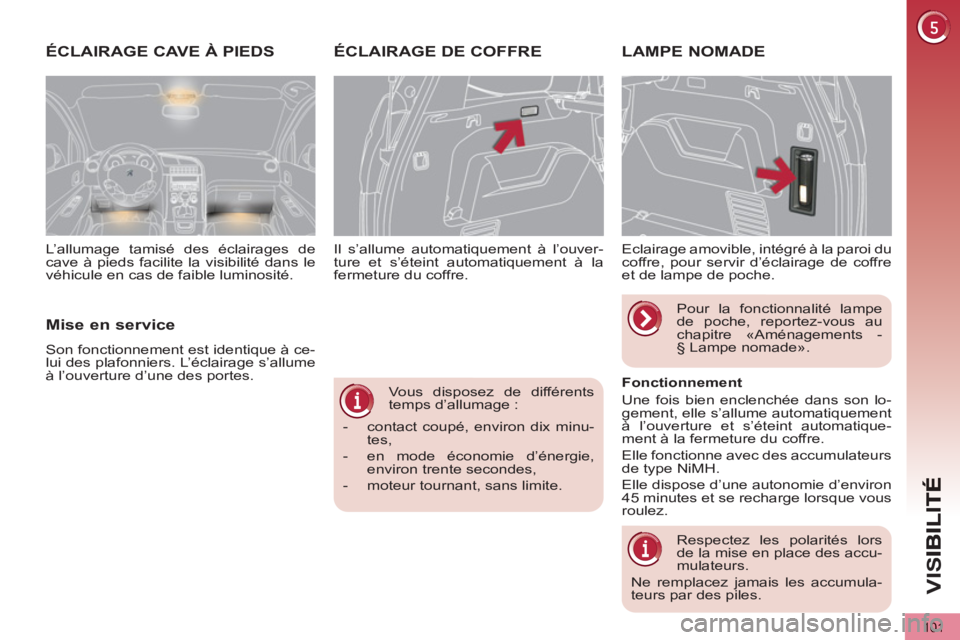

Page 103 of 340
VIS
101
Vous disposez de différents
temps d’allumage :
- contact coupé, environ dix minu-
tes,
- en mode économie d’énergie,
environ trente secondes,
- moteur tournant, sans limite. Il s’allume automatiquement à l’ouver-
ture et s’éteint automatiquement à la
fermeture du coffre.
ÉCLAIRAGE DE COFFRE LAMPE NOMADE
Eclairage amovible, intégré à la paroi du
coffre, pour servir d’éclairage de coffre
et de lampe de poche.
Fonctionnement
Une fois bien enclenchée dans son lo-
gement, elle s’allume automatiquement
à l’ouverture et s’éteint automatique-
ment à la fermeture du coffre.
Elle fonctionne avec des accumulateurs
de type NiMH.
Elle dispose d’une autonomie d’environ
45 minutes et se recharge lorsque vous
roulez.
Respectez les polarités lors
de la mise en place des accu-
mulateurs.
Ne remplacez jamais les accumula-
teurs par des piles.
Pour la fonctionnalité lampe
de poche, reportez-vous au
chapitre «Aménagements -
§ Lampe nomade».
ÉCLAIRAGE CAVE À PIEDS
Mise en service
Son fonctionnement est identique à ce-
lui des plafonniers. L’éclairage s’allume
à l’ouverture d’une des portes. L’allumage tamisé des éclairages de
cave à pieds facilite la visibilité dans le
véhicule en cas de faible luminosité.

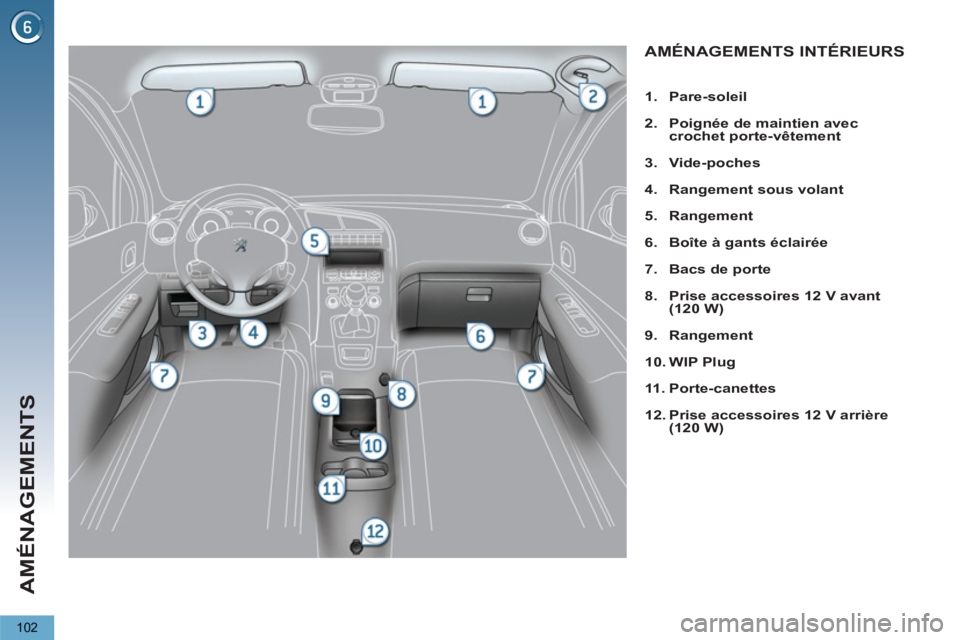

Page 104 of 340
AMÉNAGEMENTS
102
AMÉNAGEMENTS INTÉRIEURS
1.
Pare-soleil
2.
Poignée de maintien avec
crochet porte-vêtement
3.
Vide-poches
4.
Rangement sous volant
5.
Rangement
6.
Boîte à gants éclairée
7.
Bacs de porte
8.
Prise accessoires 12 V avant
(120 W)
9.
Rangement
10.
WIP Plug
11 .
Porte-canettes
12.
Prise accessoires 12 V arrière
(120 W)
Page 105 of 340
AMÉNAGEMENTS
103
RANGEMENTS CONDUCTEUR
Boîte de rangement
Elle comporte des aménagements dé-
diés à la documentation de bord, ...
)
Pour ouvrir, tirez sur la poignée puis
basculez la boîte.
BOÎTE À GANTS ÉCLAIRÉE
Elle comporte des aménagements, des
prises audio pour un lecteur nomade et
un logement pour la carte SIM (unique-
ment avec le WIP Com 3D), ...
)
Pour ouvrir la boîte à gants, soule-
vez la poignée.
Elle s’éclaire à l’ouverture du couver-
cle.
PARE-SOLEIL
Dispositif de protection contre le soleil
venant de face ou de côté et dispositif
de courtoisie avec un miroir éclairé.
)
Contact mis, relevez le volet d’oc-
cultation ; le miroir s’éclaire automa-
tiquement.
Ce pare-soleil comprend également un
range-ticket.
Porte-cartes
Ils permettent le rangement d’un ticket
de péage ou d’une carte de stationne-
ment par exemple.
Range-monnaie
Vide-poches
Pour connecter un lecteur no-
made ou une carte SIM, repor-
tez-vous au chapitre «Audio et
télématique».
Page 106 of 340
AMÉNAGEMENTS
104
PRISES ACCESSOIRES 12 V
)
Pour brancher un accessoire 12 V
(puissance maxi : 120 Watts), reti-
rez l’obturateur et branchez l’adap-
tateur adéquat.
Bien respecter la puissance sous peine
d’abîmer votre accessoire.
CONSOLE CENTRALE
Dispositif de rangement pour le conduc-
teur et le passager avant.
Rangement
)
Coulissez le couvercle pour accéder
aux 10,5 litres de rangement.
Vous pouvez ranger 2 bouteilles d’un
demi litre.
Une buse de ventilation débite de l’air
rafraîchi.
WIP PLUG
Ce boîtier de connexion est composé
d’une prise JACK et/ou d’un port USB.
Il vous permet de brancher un équipe-
ment nomade, tel qu’un baladeur nu-
mérique de type iPod
® ou une clé USB.
Il lit les formats de fi chiers audio (mp3,
ogg, wma, wav...) qui sont transmis à
votre autoradio, pour être écoutés via
les haut-parleurs du véhicule.
Vous pouvez gérer ces fi chiers avec
les commandes sous-volant ou la fa-
çade de l’autoradio et les visualiser sur
l’écran multifonction.
Pendant son utilisation, l’équipement
nomade peut se recharger automati-
quement.
Pour plus de détails sur l’uti-
lisation de cet équipement,
reportez-vous à la partie WIP
Sound du chapitre «Audio et
Télématique».
Page 107 of 340
AMÉNAGEMENTS
105
Pour éviter tout risque de blo-
cage des pédales :
SURTAPIS
Dispositif amovible de protection de la
moquette.
Remontage
Pour le remonter côté conducteur :
)
positionnez correctement le surta-
pis,
)
remettez les fi xations en appuyant,
)
vérifi ez la bonne tenue du surtapis.
Montage
Lors de son premier montage, côté
conducteur, utilisez exclusivement les
fi xations fournies dans la pochette join-
te.
Les autres surtapis sont simplement
posés sur la moquette.
Démontage
Pour le démonter côté conducteur :
)
reculez le siège au maximum,
)
déclippez les fi xations,
)
retirez le surtapis.
- utilisez uniquement des surtapis
adaptés aux fi xations déjà pré-
sentes dans le véhicule ; leur uti-
lisation est impérative,
- ne superposez jamais plusieurs
surtapis.
L’utilisation de surtapis non homolo-
gués par PEUGEOT peut gêner l’ac-
cès aux pédales et entraver le fonc-
tionnement du régulateur / limiteur
de vitesse.
Page 108 of 340
AMÉNAGEMENTS
106
RANGEMENTS SOUS PIEDSARRIÈRE
Selon les confi gurations, le véhicule est
équipé d’espaces de rangement sous
pieds, situés devant les sièges arrière
latéraux. Ils sont accessibles par des
trappes clippées, dotées d’une poignée
de préhension A
.
TABLETTES TYPE «AVIATION»
)
Pour l’utiliser, abaissez la tablette à
fond, jusqu’au verrouillage en posi-
tion basse.
)
Pour la ranger, relevez la tablette,
en passant le point de résistance,
jusqu’en position haute.
Côté passager, n’oubliez pas
de la rabattre avant la mise en
position tablette du siège.
Ne placez pas d’objets durs ou
lourds sur la tablette. Ils pourraient
se transformer en projectiles dange-
reux en cas de freinage d’urgence ou
de choc. Installées au dos de chaque siège
avant, elles vous permettent de poser
des objets.
TIROIR DE RANGEMENT
Il est situé sous le siège conducteur, à
réglage manuel.
Ouverture
)
Soulevez l’avant du tiroir et tirez-le.
Ne placez pas d’objets lourds dans les
tiroirs.
Page 109 of 340
AMÉNAGEMENTS
107
MULTIMÉDIA ARRIÈRE
Système multimédia permettant la
connexion de tout système nomade
externe : Ipod Vidéo, consoles de jeux,
lecteur DVD, … Deux sources audio
distinctes
peuvent être raccordées par
l’intermédiaire des connec-
teurs RCA (rouges et blancs).
La diffusion audio se fait par
l’intermédiaire de deux cas-
ques sans fi l à technologie
Bluetooth fonctionnant avec
batteries rechargeables.
Le bouton A/B
vous permet d’associer
le casque avec l’écran : A
côté gauche,
B
côté droit.
La diffusion vidéo se fait par
deux écrans de 7’’, intégrés
dans les appuis-tête. Deux sources vidéo
distinctes
peuvent être raccordées par
l’intermédiaire des connec-
teurs RCA (jaunes).
Vous disposez d’un chargeur 12 V avec
deux sorties, pouvant ainsi recharger
les deux casques simultanément.
Il est également possible de connecter
un 3
ème casque en Bluetooth.
Mise en route
)
Moteur tournant, connectez votre
système nomade aux connecteurs
RCA (ex. avec AV1 à gauche).
)
Appuyez sur le ON/OFF du systè-
me, le voyant s’allume et les voyants
AV1 s’allument.
)
Faites un appui long sur le bouton
ON/OFF du casque, son voyant cli-
gnote en bleu.
)
Faites un appui long sur le bouton
ON/OFF du système, l’association
avec le casque est terminée lorsque
les voyants bleus du casque et du
système (en forme de casque) s’al-
lument fi xes.
)
Appuyez sur le ON/OFF des écrans
si vous avez une source vidéo.
)
Lancez la lecture de votre système
nomade.
Si votre siège est en position tablette,
placez une housse pour ne pas abîmer
l’écran.
Ces housses vous permettent
également de masquer cha-
que écran.
Page 110 of 340
AMÉNAGEMENTS
108
TOIT VITRÉ PANORAMIQUE
Dispositif comprenant une surface pa-
noramique en verre teinté pour aug-
menter la luminosité et la vision dans
l’habitacle.
Equipé d’un rideau d’occultation électri-
que en plusieurs parties pour améliorer
le confort thermique et acoustique.
En cas de pincement lors de la
manipulation du rideau, vous
devez inverser le mouvement
du rideau. Pour cela, appuyez sur la
commande concernée.
Lorsque le conducteur actionne la
commande du rideau, le conducteur
doit s’assurer que personne n’empê-
che sa fermeture correcte.
Le conducteur doit s’assurer que les
passagers utilisent correctement le
rideau d’occultation.
Faites attention aux enfants pendant
la manoeuvre du rideau.
- mode manuel
)
Tirez ou appuyez sur la comman-
de A
sans dépasser le point de
résistance.
Le rideau s’arrête dès que vous
relâchez la commande.
- mode automatique
)
Tirez ou appuyez sur la comman-
de A
en dépassant le point de ré-
sistance.
Une impulsion ouvre ou ferme
complètement le rideau.
Une nouvelle action sur la com-
mande arrête le rideau.
Antipincement
En mode automatique et en fi n de
course, lorsque le rideau d’occultation
rencontre un obstacle à la fermeture, il
s’arrête et recule légèrement.
Rideau d’occultation électrique
séquentiel
A l’ouverture comme à la fermeture,
vous disposez de deux possibilités :
En cas de réouverture du rideau pen-
dant une manoeuvre de fermeture, et
aussitôt après son arrêt :
)
tirez sur la commande jusqu’à
l’ouverture complète,
)
appuyez sur la commande jus-
qu’à la fermeture complète.
Pendant ces opérations, la fonction
antipincement est inopérante.
Réinitialisation :
en cas de
coupure d’alimentation du
rideau pendant son mouve-
ment, vous devez réinitialiser l’anti-
pincement :
)
appuyez sur la commande jus-
qu’à la fermeture complète,
)
maintenez l’appui pendant au
moins 3 secondes. Un léger mou-
vement du rideau sera alors per-
ceptible, confi rmant ainsi la réini-
tialisation.
