PEUGEOT 5008 2013 Bruksanvisningar (in Swedish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.62 MB
Page 71 of 364
K
O
69
Skyddsplatta
En styv skyddsplatta är fäst vid varje
ryggstöd i 2:a raden.
Med denna kan du:
- få en hel lastyta i bagageutrymmet,
oavsett sätenas läge.
- undvika att föremål glider under sä-
tena i 2:a raden. Högst 30 kg per
platta.
Upplåsning/låsning av den styva
skyddsplattan
)
Kontrollera att sätena i 2:a raden är
maximalt bakåtskjutna innan du vi-
ker upp de styva skyddsplattorna.
)
Skjut skyddsplattans lås E
uppåt, för
att låsa upp den.
)
Fäll upp skyddsplattan, skjut sedan
låset E
nedåt för att låsa den.
Instigning i/utgång från 3:e raden(7 platser)Återställning av sätet på sin
plats utifrån med öppen dörr
Om passagerare sitter i 3:e raden
(7 platser):
)
För enheten manuellt bakåt till stopp.
Sätet återgår inte till max tillbaka-
skjutet läge, för att bibehålla benut-
rymmet för passagerare i 3:e raden,
)
Fäll ned sitsen.
)
Vik upp bordet på sätet i 2:a raden,
om det är nedfällt.
)
Håll handtaget F
upplyft, sätet låses
upp och sitsen fälls upp mot rygg-
stödet.
)
Tryck ryggstödet framåt och håll
samtidigt handtaget F
framåt.
Page 72 of 364
K
O
70

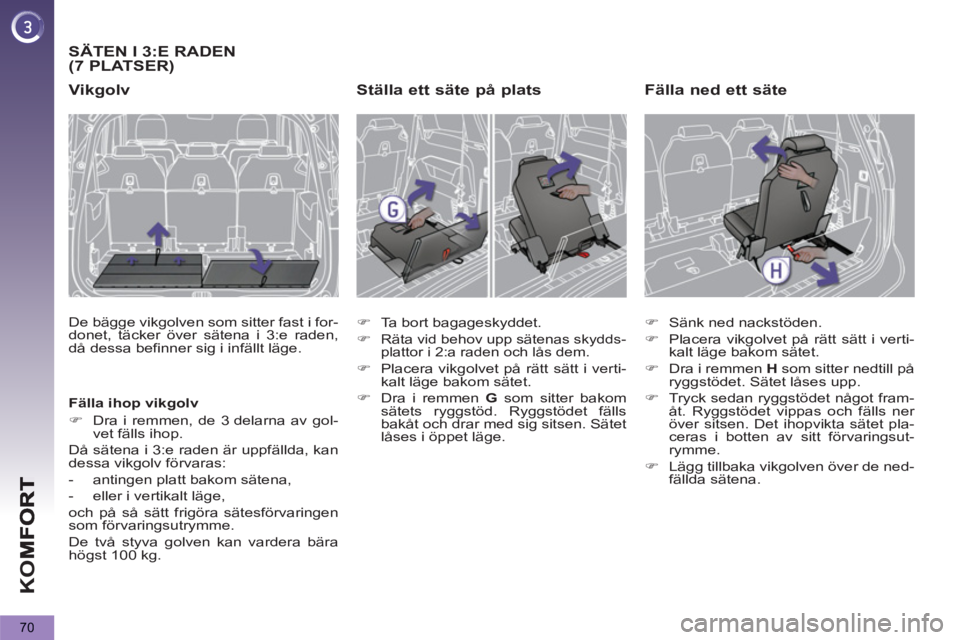

SÄTEN I 3:E RADEN (7 PLATSER)
Vikgolv
De bägge vikgolven som sitter fast i for-
donet, täcker över sätena i 3:e raden,
då dessa befinner sig i infällt läge.
Fälla ihop vikgolv
)
Dra i remmen, de 3 delarna av gol-
vet fälls ihop.
Då sätena i 3:e raden är uppfällda, kan
dessa vikgolv förvaras:
- antingen platt bakom sätena,
- eller i vertikalt läge,
och på så sätt frigöra sätesförvaringen
som förvaringsutrymme.
De två styva golven kan vardera bära
högst 100 kg.
Ställa ett säte på plats
)
Ta bort bagageskyddet.
)
Räta vid behov upp sätenas skydds-
plattor i 2:a raden och lås dem.
)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.
)
Dra i remmen G
som sitter bakom
sätets ryggstöd. Ryggstödet fälls
bakåt och drar med sig sitsen. Sätet
låses i öppet läge.
Fälla ned ett säte
)
Sänk ned nackstöden.
)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.
)
Dra i remmen H
som sitter nedtill på
ryggstödet. Sätet låses upp.
)
Tryck sedan ryggstödet något fram-
åt. Ryggstödet vippas och fälls ner
över sitsen. Det ihopvikta sätet pla-
ceras i botten av sitt förvaringsut-
rymme.
)
Lägg tillbaka vikgolven över de ned-
fällda sätena.
Page 73 of 364
K
O
71

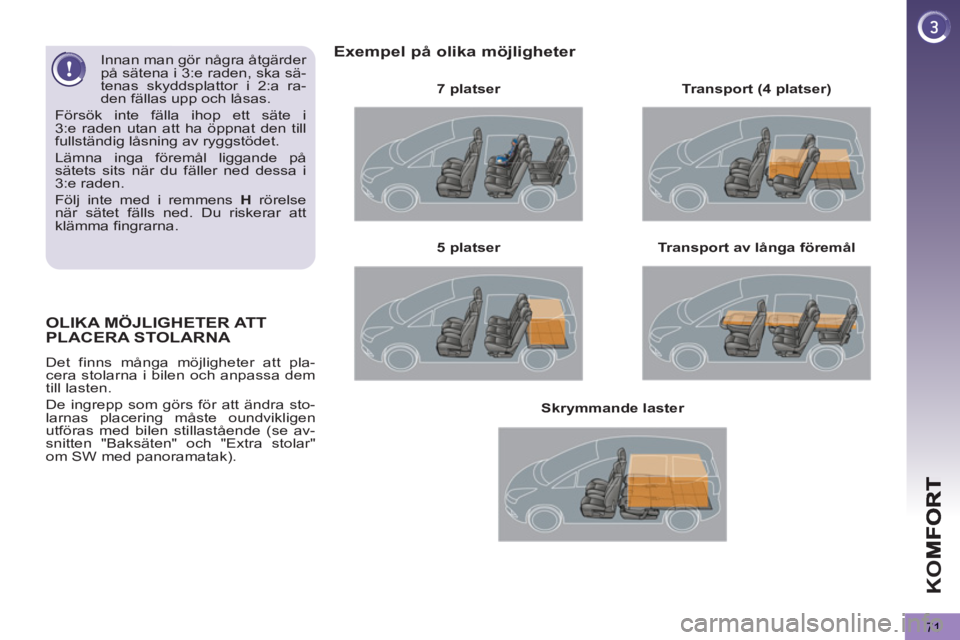

OLIKA MÖJLIGHETER ATTPLACERA STOLARNA
Det finns många möjligheter att pla-
cera stolarna i bilen och anpassa dem
till lasten.
De ingrepp som görs för att ändra sto-
larnas placering måste oundvikligen
utföras med bilen stillastående (se av-
snitten "Baksäten" och "Extra stolar"
om SW med panoramatak).
Exempel på olika möjligheter
7 platser
Transport av långa föremål
5 platser
Transport (4 platser)
Skrymmande laster
Innan man gör några åtgärder
på sätena i 3:e raden, ska sä-
tenas skyddsplattor i 2:a ra-
den fällas upp och låsas.
Försök inte fälla ihop ett säte i
3:e raden utan att ha öppnat den till
fullständig låsning av ryggstödet.
Lämna inga föremål liggande på
sätets sits när du fäller ned dessa i
3:e raden.
Följ inte med i remmens H
rörelse
när sätet fälls ned. Du riskerar att
klämma fingrarna.

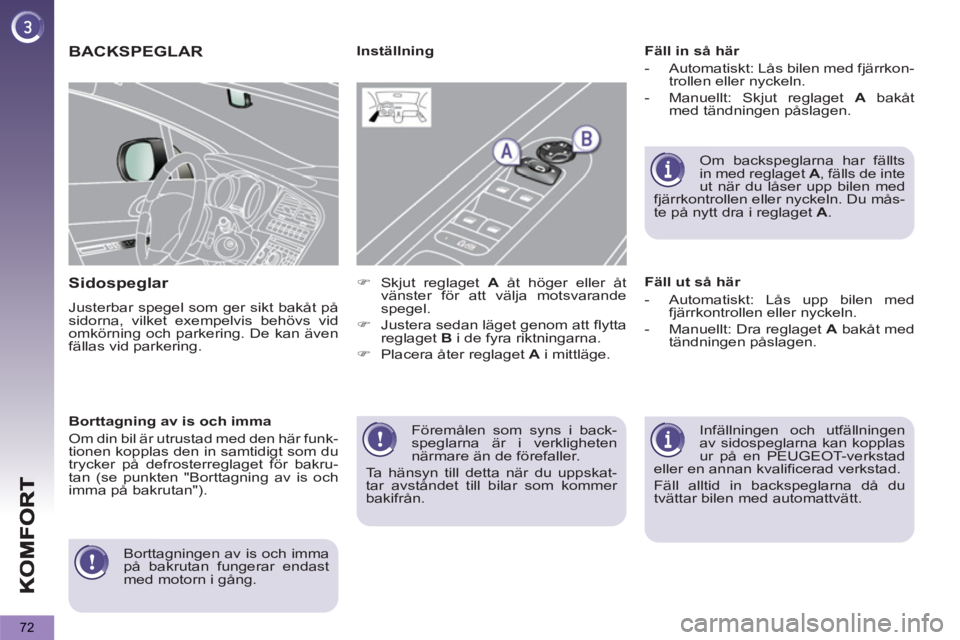

Page 74 of 364
72
Föremålen som syns i back-
speglarna är i verkligheten
närmare än de förefaller.
Ta hänsyn till detta när du uppskat-
tar avståndet till bilar som kommer
bakifrån.
BACKSPEGLAR
Sidospe
glar
Justerbar spegel som ger sikt bakåt på
sidorna, vilket exempelvis behövs vid
omkörning och parkering. De kan även
fällas vid parkering.
Fäll in så här
- Automatiskt: Lås bilen med fjärrkon-
trollen eller nyckeln.
- Manuellt: Skjut reglaget A
bakåt
med tändningen påslagen.
Infällningen och utfällningen
av sidospeglarna kan kopplas
ur på en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Fäll alltid in backspeglarna då du
tvättar bilen med automattvätt.
Inställning
Fäll ut så här
- Automatiskt: Lås upp bilen med
fjärrkontrollen eller nyckeln.
- Manuellt: Dra reglaget A
bakåt med
tändningen påslagen.
Om backspeglarna har fällts
in med reglaget A
, fälls de inte
ut när du låser upp bilen med
fjärrkontrollen eller nyckeln. Du mås-
te på nytt dra i reglaget A
.
)
Skjut reglaget A
åt höger eller åt
vänster för att välja motsvarande
spegel.
)
Justera sedan läget genom att flytta
reglaget B
i de fyra riktningarna.
)
Placera åter reglaget A
i mittläge.
Borttagning av is och imma
Om din bil är utrustad med den här funk-
tionen kopplas den in samtidigt som du
trycker på defrosterreglaget för bakru-
tan (se punkten "Borttagning av is och
imma på bakrutan").
Borttagningen av is och imma
på bakrutan fungerar endast
med motorn i gång.
Page 75 of 364
K
O
73

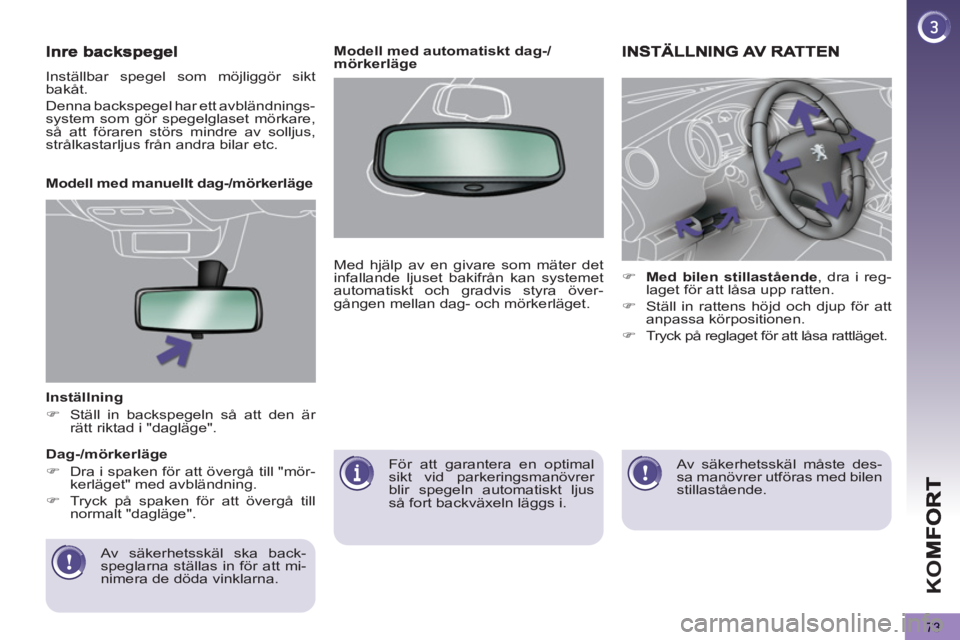

Inställning
)
Ställ in backspegeln så att den är
rätt riktad i "dagläge".
Av säkerhetsskäl ska back-
speglarna ställas in för att mi-
nimera de döda vinklarna.
Modell med manuellt dag-/mörkerläge
Dag-/mörkerläge
)
Dra i spaken för att övergå till "mör-
kerläget" med avbländning.
)
Tryck på spaken för att övergå till
normalt "dagläge".
Inställbar spegel som möjliggör sikt
bakåt.
Denna backspegel har ett avbländnings-
system som gör spegelglaset mörkare,
så att föraren störs mindre av solljus,
strålkastarljus från andra bilar etc.
För att garantera en optimal
sikt vid parkeringsmanövrer
blir spegeln automatiskt ljus
så fort backväxeln läggs i.
Modell med automatiskt dag-/
mörkerläge
Med hjälp av en givare som mäter det
infallande ljuset bakifrån kan systemet
automatiskt och gradvis styra över-
gången mellan dag- och mörkerläget.
)
Med bilen stillastående
, dra i reg-
laget för att låsa upp ratten.
)
Ställ in rattens höjd och djup för att
anpassa körpositionen.
)
Tryck på reglaget för att låsa rattläget.
Av säkerhetsskäl måste des-
sa manövrer utföras med bilen
stillastående.
Page 76 of 364
74

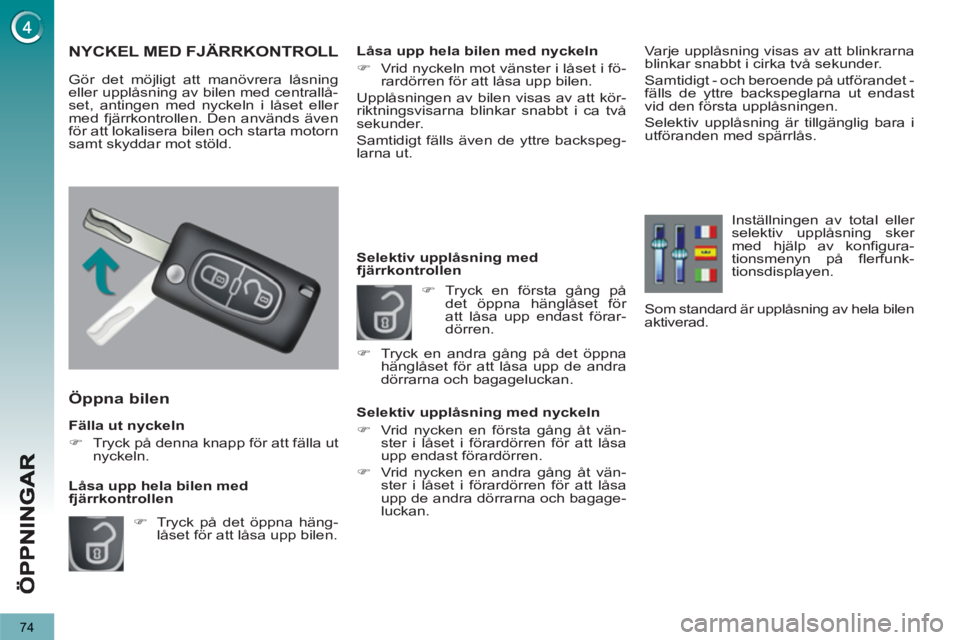

Fälla ut nyckeln
)
Tryck på denna knapp för att fälla ut
nyckeln.
Öppna bilen
)
Tryck på det öppna häng-
låset för att låsa upp bilen.
Låsa upp hela bilen med
fjärrkontrollen
NYCKEL MED FJÄRRKONTROLL
Gör det möjligt att manövrera låsning
eller upplåsning av bilen med centrallå-
set, antingen med nyckeln i låset eller
med fjärrkontrollen. Den används även
för att lokalisera bilen och starta motorn
samt skyddar mot stöld.
Låsa upp hela bilen med nyckeln
)
Vrid nyckeln mot vänster i låset i fö-
rardörren för att låsa upp bilen.
Upplåsningen av bilen visas av att kör-
riktningsvisarna blinkar snabbt i ca två
sekunder.
Samtidigt fälls även de yttre backspeg-
larna ut.
Selektiv upplåsning med
fjärrkontrollen
Selektiv upplåsning med nyckeln
)
Vrid nycken en första gång åt vän-
ster i låset i förardörren för att låsa
upp endast förardörren.
)
Vrid nycken en andra gång åt vän-
ster i låset i förardörren för att låsa
upp de andra dörrarna och bagage-
luckan.
)
Tryck en första gång på
det öppna hänglåset för
att låsa upp endast förar-
dörren.
)
Tryck en andra gång på det öppna
hänglåset för att låsa upp de andra
dörrarna och bagageluckan.
Varje upplåsning visas av att blinkrarna
blinkar snabbt i cirka två sekunder.
Samtidigt - och beroende på utförandet -
fälls de yttre backspeglarna ut endast
vid den första upplåsningen.
Selektiv upplåsning är tillgänglig bara i
utföranden med spärrlås.
Inställningen av total eller
selektiv upplåsning sker
med hjälp av konfigura-
tionsmenyn på flerfunk-
tionsdisplayen.
Som standard är upplåsning av hela bilen
aktiverad.
Page 77 of 364
ÖP
75

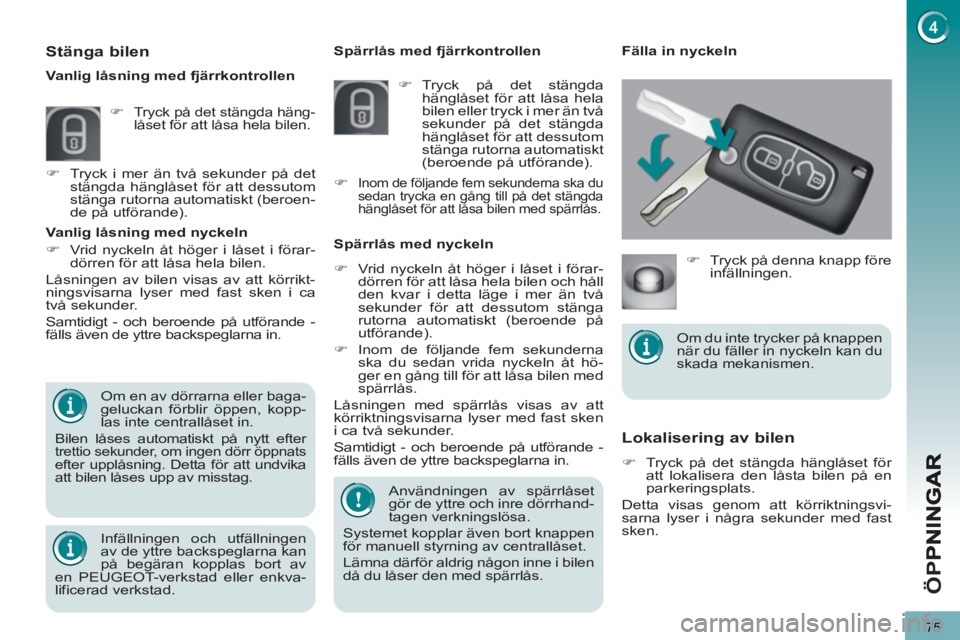

Lokalisering av bilen
)
Tryck på det stängda hänglåset för
att lokalisera den låsta bilen på en
parkeringsplats.
Detta visas genom att körriktningsvi-
sarna lyser i några sekunder med fast
sken. Användningen av spärrlåset
gör de yttre och inre dörrhand-
tagen verkningslösa.
Systemet kopplar även bort knappen
för manuell styrning av centrallåset.
Lämna därför aldrig någon inne i bilen
då du låser den med spärrlås.
Spärrlås med fjärrkontrollen
Spärrlås med nyckeln
Fälla in nyckeln
)
Tryck på det stängda
hänglåset för att låsa hela
bilen eller tryck i mer än två
sekunder på det stängda
hänglåset för att dessutom
stänga rutorna automatiskt
(beroende på utförande).
)
Vrid nyckeln åt höger i låset i förar-
dörren för att låsa hela bilen och håll
den kvar i detta läge i mer än två
sekunder för att dessutom stänga
rutorna automatiskt (beroende på
utförande).
)
Inom de följande fem sekunderna
ska du sedan vrida nyckeln åt hö-
ger en gång till för att låsa bilen med
spärrlås.
Låsningen med spärrlås visas av att
körriktningsvisarna lyser med fast sken
i ca två sekunder.
Samtidigt - och beroende på utförande -
fälls även de yttre backspeglarna in. Om en av dörrarna eller baga-
geluckan förblir öppen, kopp-
las inte centrallåset in.
Bilen låses automatiskt på nytt efter trettio sekunder, om ingen dörr öppnats efter upplåsning. Detta för att undvika
att bilen låses upp av misstag.
Vanlig låsning med nyckeln
)
Vrid nyckeln åt höger i låset i förar-
dörren för att låsa hela bilen.
Låsningen av bilen visas av att körrikt-
ningsvisarna lyser med fast sken i ca
två sekunder.
Samtidigt - och beroende på utförande -
fälls även de yttre backspeglarna in.
Infällningen och utfällningen
av de yttre backspeglarna kan
på begäran kopplas bort av
en PEUGEOT-verkstad eller enkva-
lificerad verkstad.
Stänga bilen
)
Tryck på det stängda häng-
låset för att låsa hela bilen.
)
Tryck i mer än två sekunder på det
stängda hänglåset för att dessutom
stänga rutorna automatiskt (beroen-
de på utförande).
Vanlig låsning med fjärrkontrollen
)
Tryck på denna knapp före
infällningen.
)
Inom de följande fem sekunderna ska du
sedan trycka en gång till på det stängda
hänglåset för att låsa bilen med spärrlås.
Om du inte trycker på knappen
när du fäller in nyckeln kan du
skada mekanismen.
Page 78 of 364
ÖP
P
76

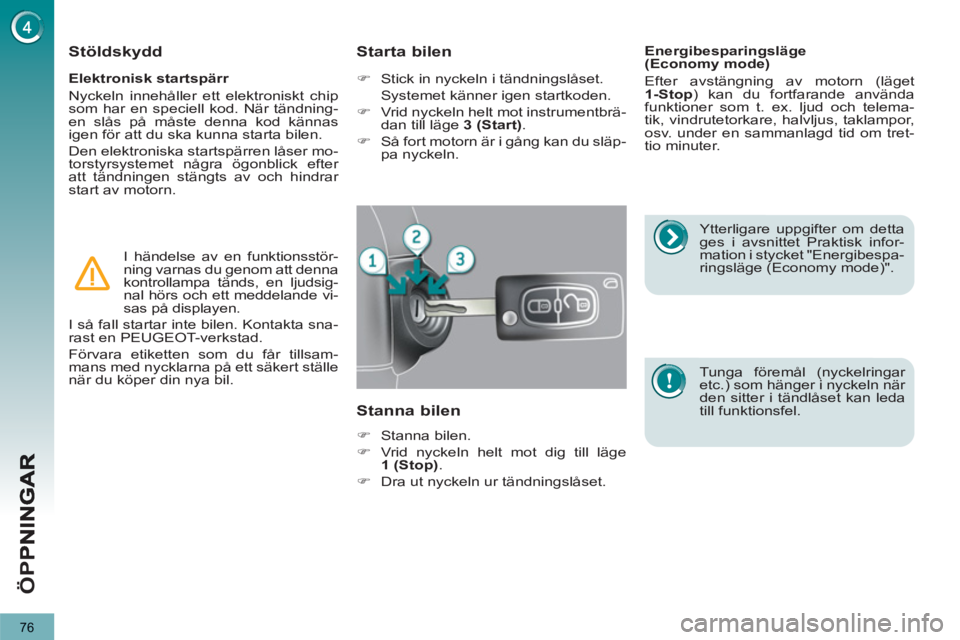

Elektronisk startspärr
Nyckeln innehåller ett elektroniskt chip
som har en speciell kod. När tändning-
en slås på måste denna kod kännas
igen för att du ska kunna starta bilen.
Den elektroniska startspärren låser mo-
torstyrsystemet några ögonblick efter
att tändningen stängts av och hindrar
start av motorn.
Stöldskydd
I händelse av en funktionsstör-
ning varnas du genom att denna
kontrollampa tänds, en ljudsig-
nal hörs och ett meddelande vi-
sas på displayen.
I så fall startar inte bilen. Kontakta sna-
rast en PEUGEOT-verkstad.
Förvara etiketten som du får tillsam-
mans med nycklarna på ett säkert ställe
när du köper din nya bil.
Ytterligare uppgifter om detta
ges i avsnittet Praktisk infor-
mation i stycket "Energibespa-
ringsläge (Economy mode)".
Starta bilen
)
Stick in nyckeln i tändningslåset.
Systemet känner igen startkoden.
)
Vrid nyckeln helt mot instrumentbrä-
dan till läge 3 (Start)
.
)
Så fort motorn är i gång kan du släp-
pa nyckeln.
Stanna bilen
)
Stanna bilen.
)
Vrid nyckeln helt mot dig till läge
1 (Stop)
.
)
Dra ut nyckeln ur tändningslåset.
Energibesparingsläge
(Economy mode)
Efter avstängning av motorn (läget
1-Stop
) kan du fortfarande använda
funktioner som t. ex. ljud och telema-
tik, vindrutetorkare, halvljus, taklampor,
osv. under en sammanlagd tid om tret-
tio minuter.
Tunga föremål (nyckelringar
etc.) som hänger i nyckeln när
den sitter i tändlåset kan leda
till funktionsfel.
Page 79 of 364
ÖP
77

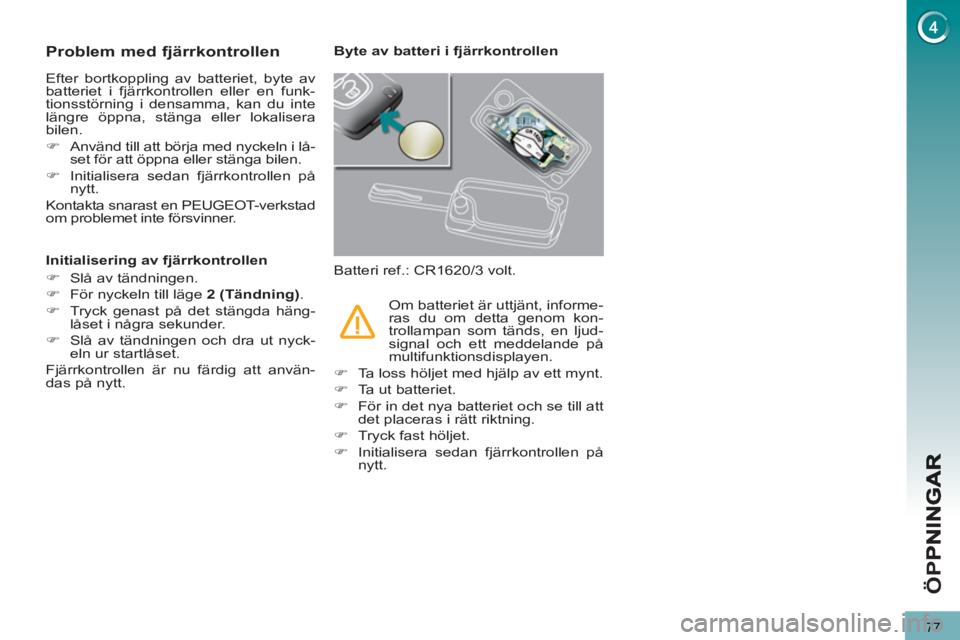

Problem med fjärrkontrollen
Efter bortkoppling av batteriet, byte av
batteriet i fjärrkontrollen eller en funk-
tionsstörning i densamma, kan du inte
längre öppna, stänga eller lokalisera
bilen.
)
Använd till att börja med nyckeln i lå-
set för att öppna eller stänga bilen.
)
Initialisera sedan fjärrkontrollen på
nytt.
Kontakta snarast en PEUGEOT-verkstad
om problemet inte försvinner.
Byte av batteri i fjärrkontrollen
Batteri ref.: CR1620/3 volt.
Initialisering av fjärrkontrollen
)
Slå av tändningen.
)
För nyckeln till läge 2 (Tändning)
.
)
Tryck genast på det stängda häng-
låset i några sekunder.
)
Slå av tändningen och dra ut nyck-
eln ur startlåset.
Fjärrkontrollen är nu färdig att använ-
das på nytt. Om batteriet är uttjänt, informe-
ras du om detta genom kon-
trollampan som tänds, en ljud-
signal och ett meddelande på
multifunktionsdisplayen.
)
Ta loss höljet med hjälp av ett mynt.
)
Ta ut batteriet.
)
För in det nya batteriet och se till att
det placeras i rätt riktning.
)
Tryck fast höljet.
)
Initialisera sedan fjärrkontrollen på
nytt.
Page 80 of 364
ÖP
P
78

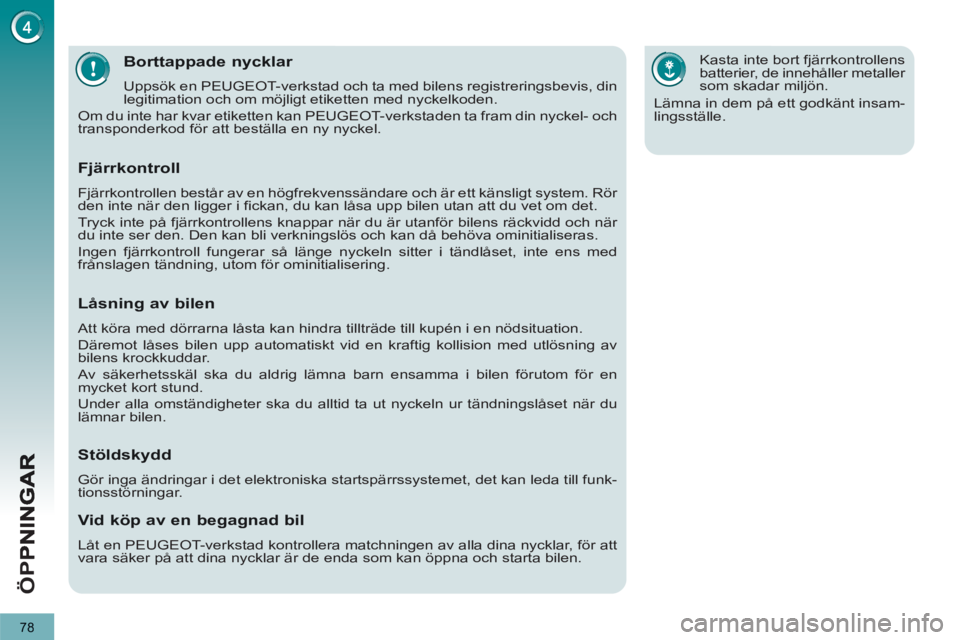

Borttappade nycklar
Uppsök en PEUGEOT-verkstad och ta med bilens registreringsbevis, din
legitimation och om möjligt etiketten med nyckelkoden.
Om du inte har kvar etiketten kan PEUGEOT-verkstaden ta fram din nyckel- och
transponderkod för att beställa en ny nyckel.
Kasta inte bort fjärrkontrollens
batterier, de innehåller metaller
som skadar miljön.
Lämna in dem på ett godkänt insam-
lingsställe.
Fjärrkontroll
Fjärrkontrollen består av en högfrekvenssändare och är ett känsligt system. Rör
den inte när den ligger i fickan, du kan låsa upp bilen utan att du vet om det.
Tryck inte på fjärrkontrollens knappar när du är utanför bilens räckvidd och när
du inte ser den. Den kan bli verkningslös och kan då behöva ominitialiseras.
Ingen fjärrkontroll fungerar så länge nyckeln sitter i tändlåset, inte ens med
frånslagen tändning, utom för ominitialisering.
Låsning av bilen
Att köra med dörrarna låsta kan hindra tillträde till kupén i en nödsituation.
Däremot låses bilen upp automatiskt vid en kraftig kollision med utlösning av
bilens krockkuddar.
Av säkerhetsskäl ska du aldrig lämna barn ensamma i bilen förutom för en
mycket kort stund.
Under alla omständigheter ska du alltid ta ut nyckeln ur tändningslåset när du
lämnar bilen.
Stöldskydd
Gör inga ändringar i det elektroniska startspärrssystemet, det kan leda till funk-
tionsstörningar.
Vid köp av en begagnad bil
Låt en PEUGEOT-verkstad kontrollera matchningen av alla dina nycklar, för att
vara säker på att dina nycklar är de enda som kan öppna och starta bilen.
