PEUGEOT 5008 2013 Bruksanvisningar (in Swedish)

89

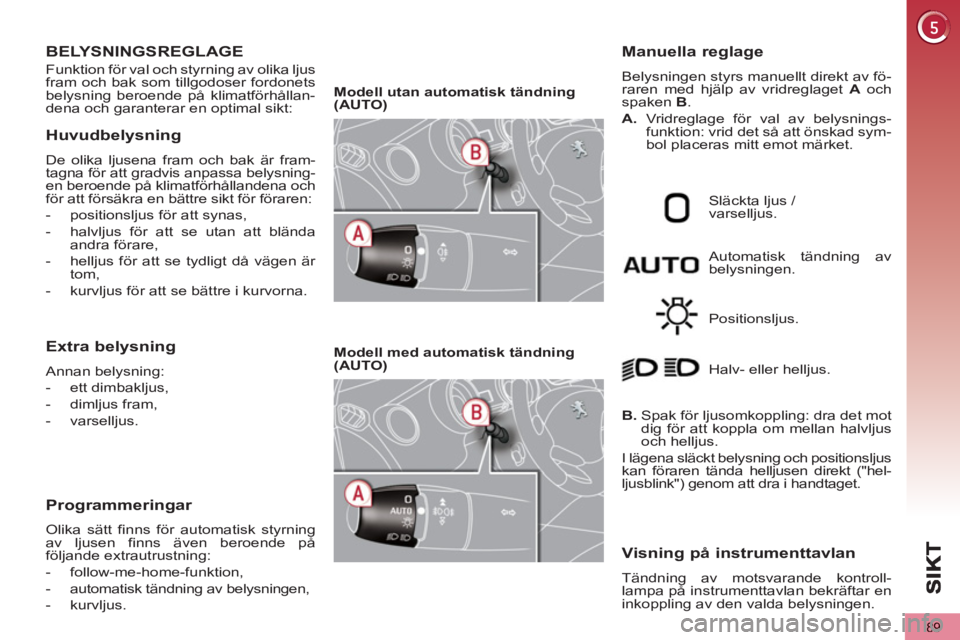

BELYSNINGSREGLAGE
Funktion för val och styrning av olika ljus
fram och bak som tillgodoser fordonets
belysning beroende på klimatförhållan-
dena och garanterar en optimal sikt:
Huvudbelysning
De olika ljusena fram och bak är fram-
tagna för att gradvis anpassa belysning-
en beroende på klimatförhållandena och
för att försäkra en bättre sikt för föraren:


- positionsljus för att synas,

- halvljus för att se utan att blända
andra förare,

- helljus för att se tydligt då vägen är
tom,

- kurvljus för att se bättre i kurvorna.

Extra belysning

Annan belysning:


- ett dimbakljus,

- dimljus fram,

- varselljus.

Programmeringar

Olika sätt finns för automatisk styrning
av ljusen finns även beroende på
följande extrautrustning:


- follow-me-home-funktion,

- automatisk tändning av belysningen,

- kurvljus.


Modell utan automatisk tändning
(AUTO)



Modell med automatisk tändning
(AUTO)





Automatisk tändning av
belysningen.
Manuella reglage
Belysningen styrs manuellt direkt av fö-
raren med hjälp av vridreglaget A
och
spaken B
.

A.
Vridreglage för val av belysnings-
funktion: vrid det så att önskad sym-
bol placeras mitt emot märket.
Släckta ljus /
varselljus.
Positionsljus.

B.
Spak för ljusomkoppling: dra det mot
dig för att koppla om mellan halvljus
och helljus.
I lägena släckt belysning och positionsljus
kan föraren tända helljusen direkt ("hel-
ljusblink") genom att dra i handtaget. Halv- eller helljus.
Visning på instrumenttavlan

Tändning av motsvarande kontroll-
lampa på instrumenttavlan bekräftar en
inkoppling av den valda belysningen.

SI
K
90

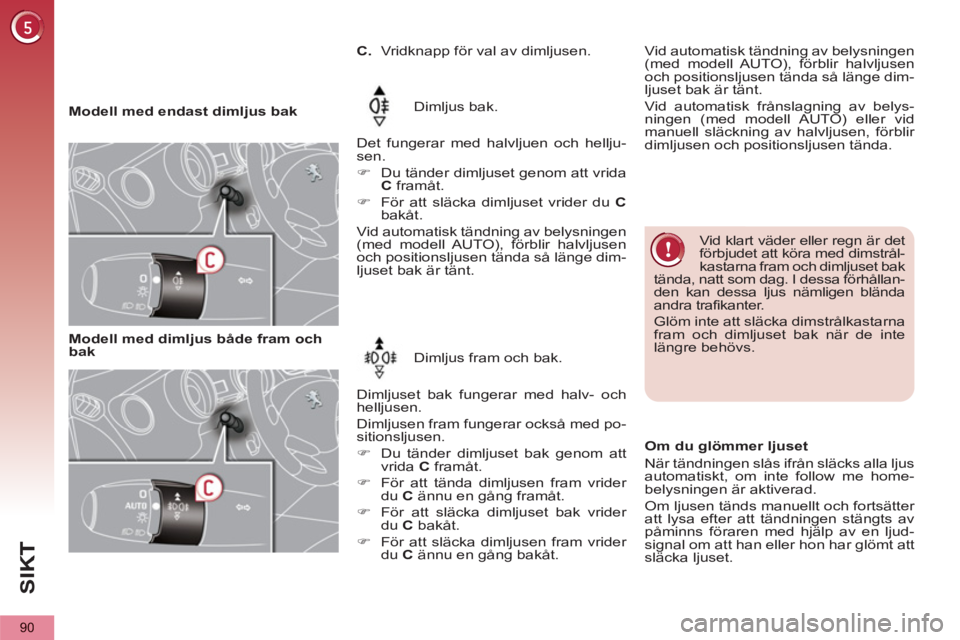

Modell med endast dimljus bak
Dimljus bak.

Det fungerar med halvljuen och hellju-
sen.


)
Du tänder dimljuset genom att vrida
C
framåt.


)
För att släcka dimljuset vrider du C

bakåt.
Vid automatisk tändning av belysningen
(med modell AUTO), förblir halvljusen
och positionsljusen tända så länge dim-
ljuset bak är tänt.
Vid klart väder eller regn är det
förbjudet att köra med dimstrål-
kastarna fram och dimljuset bak
tända, natt som dag. I dessa förhållan-
den kan dessa ljus nämligen blända
andra trafikanter.
Glöm inte att släcka dimstrålkastarna
fram och dimljuset bak när de inte
längre behövs.

Modell med dimljus både fram och
bak

Dimljus fram och bak.

Dimljuset bak fungerar med halv- och
helljusen.
Dimljusen fram fungerar också med po-
sitionsljusen.


)
Du tänder dimljuset bak genom att
vrida C
framåt.

)
För att tända dimljusen fram vrider
du C
ännu en gång framåt.

)
För att släcka dimljuset bak vrider
du C
bakåt.

)
För att släcka dimljusen fram vrider
du C
ännu en gång bakåt.








C.
Vridknapp för val av dimljusen.

Om du glömmer ljuset
När tändningen slås ifrån släcks alla ljus
automatiskt, om inte follow me home-
belysningen är aktiverad.
Om ljusen tänds manuellt och fortsätter
att lysa efter att tändningen stängts av
påminns föraren med hjälp av en ljud-
signal om att han eller hon har glömt att
släcka ljuset.
Vid automatisk tändning av belysningen
(med modell AUTO), förblir halvljusen
och positionsljusen tända så länge dim-
ljuset bak är tänt.
Vid automatisk frånslagning av belys-
ningen (med modell AUTO) eller vid
manuell släckning av halvljusen, förblir
dimljusen och positionsljusen tända.

SIK
91

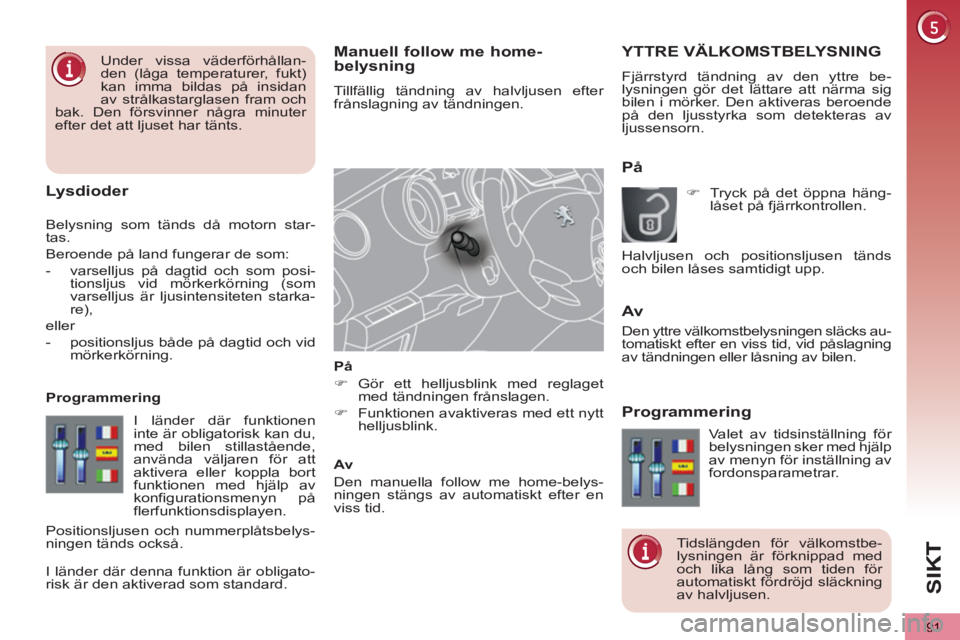

Manuell follow me home-belysning
Tillfällig tändning av halvljusen efter
frånslagning av tändningen.

På


)
Gör ett helljusblink med reglaget
med tändningen frånslagen.

)
Funktionen avaktiveras med ett nytt
helljusblink.


Av
Den manuella follow me home-belys-
ningen stängs av automatiskt efter en
viss tid.

Lysdioder
YTTRE VÄLKOMSTBELYSNING

Fjärrstyrd tändning av den yttre be-
lysningen gör det lättare att närma sig
bilen i mörker. Den aktiveras beroende
på den ljusstyrka som detekteras av
ljussensorn.
På
Av







Programmering
I länder där funktionen
inte är obligatorisk kan du,
med bilen stillastående,
använda väljaren för att
aktivera eller koppla bort
funktionen med hjälp av
konfigurationsmenyn på
flerfunktionsdisplayen. Programmering

Valet av tidsinställning för
belysningen sker med hjälp
av menyn för inställning av
fordonsparametrar.
Tidslängden för välkomstbe-
lysningen är förknippad med
och lika lång som tiden för
automatiskt fördröjd släckning
av halvljusen.
Positionsljusen och nummerplåtsbelys-
ningen tänds också.


)
Tryck på det öppna häng-
låset på fjärrkontrollen.
Halvljusen och positionsljusen tänds
och bilen låses samtidigt upp.

Under vissa väderförhållan-
den (låga temperaturer, fukt)
kan imma bildas på insidan
av strålkastarglasen fram och
bak. Den försvinner några minuter
efter det att ljuset har tänts.


Den yttre välkomstbelysningen släcks au-
tomatiskt efter en viss tid, vid påslagning
av tändningen eller låsning av bilen.

Belysning som tänds då motorn star-
tas.
Beroende på land fungerar de som:


- varselljus på dagtid och som posi-
tionsljus vid mörkerkörning (som
varselljus är ljusintensiteten starka-
re),
eller


- positionsljus både på dagtid och vid
mörkerkörning.



I länder där denna funktion är obligato-
risk är den aktiverad som standard.

SI
K
92
Vid dimma eller snöväder kan
ljussensorn detektera en till-
räcklig ljusstyrka. Belysningen
tänds då inte automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn
och befinner sig mitt på vindrutan
bakom den inre backspegeln. De
funktioner som är beroende av den-
na sensor upphör då att fungera.

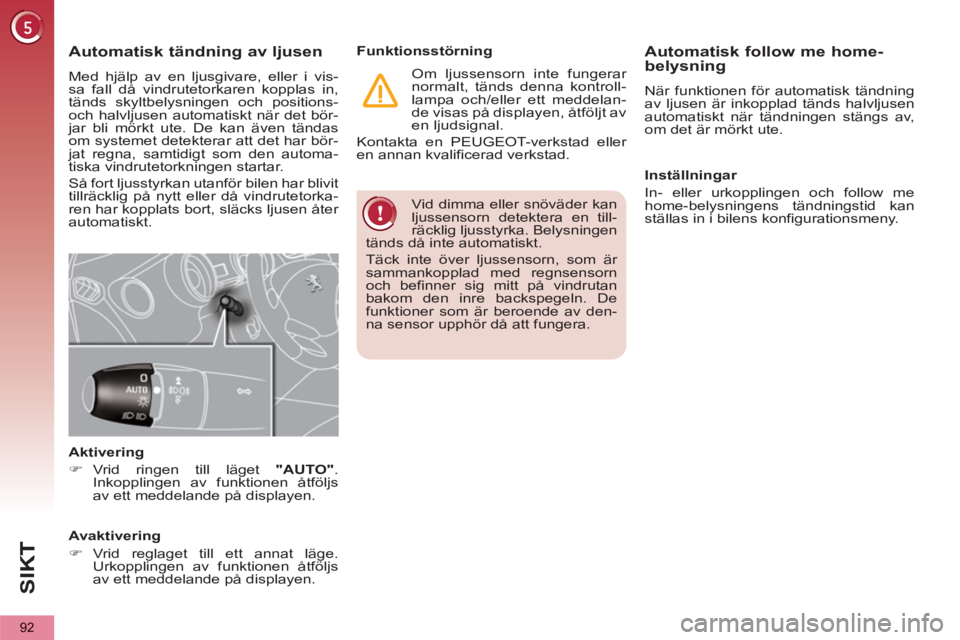

Automatisk follow me home-belysningAutomatisk tändning av ljusen

Med hjälp av en ljusgivare, eller i vis-
sa fall då vindrutetorkaren kopplas in,
tänds skyltbelysningen och positions-
och halvljusen automatiskt när det bör-
jar bli mörkt ute. De kan även tändas
om systemet detekterar att det har bör-
jat regna, samtidigt som den automa-
tiska vindrutetorkningen startar.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller då vindrutetorka-
ren har kopplats bort, släcks ljusen åter
automatiskt.

Aktivering


)
Vrid ringen till läget "AUTO"
.
Inkopplingen av funktionen åtföljs
av ett meddelande på displayen.


Avaktivering


)
Vrid reglaget till ett annat läge.
Urkopplingen av funktionen åtföljs
av ett meddelande på displayen.

Funktionsstörning

Om ljussensorn inte fungerar
normalt, tänds denna kontroll-
lampa och/eller ett meddelan-
de visas på displayen, åtföljt av
en ljudsignal.
Kontakta en PEUGEOT-verkstad eller
en annan kvalificerad verkstad.
När funktionen för automatisk tändning
av ljusen är inkopplad tänds halvljusen
automatiskt när tändningen stängs av,
om det är mörkt ute.

Inställningar
In- eller urkopplingen och follow me
home-belysningens tändningstid kan
ställas in i bilens konfigurationsmeny.

SIK
93

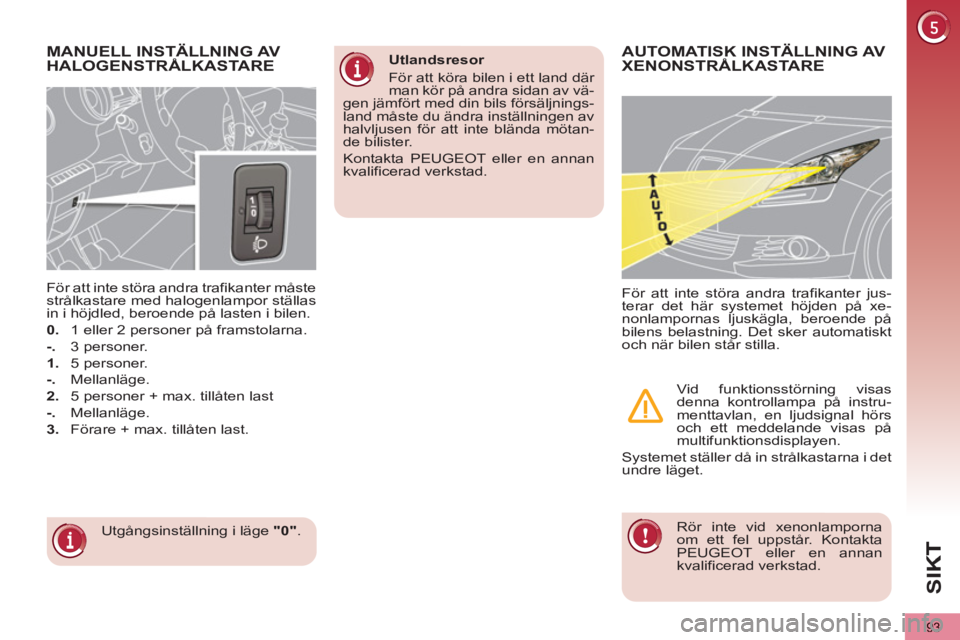

MANUELL INSTÄLLNING AV
HALOGENSTRÅLKASTARE
Utgångsinställning i läge "0"
.
För att inte störa andra trafikanter måste
strålkastare med halogenlampor ställas
in i höjdled, beroende på lasten i bilen.

0.
1 eller 2 personer på framstolarna .

-.
3 personer .

1.
5 personer.

-.
Mellanläge.

2.
5 personer + max. tillåten last

-.
Mellanläge.

3.
Förare + max. tillåten last.
AUTOMATISK INSTÄLLNING AVXENONSTRÅLKASTARE


Rör inte vid xenonlamporna
om ett fel uppstår. Kontakta
PEUGEOT eller en annan
kvalificerad verkstad.
För att inte störa andra trafikanter jus-
terar det här systemet höjden på xe-
nonlampornas ljuskägla, beroende på
bilens belastning. Det sker automatiskt
och när bilen står stilla.

Vid funktionsstörning visas
denna kontrollampa på instru-
menttavlan, en ljudsignal hörs
och ett meddelande visas på
multifunktionsdisplayen.
Systemet ställer då in strålkastarna i det
undre läget.

Utlandsresor
För att köra bilen i ett land där
man kör på andra sidan av vä-
gen jämfört med din bils försäljnings-
land måste du ändra inställningen av
halvljusen för att inte blända mötan-
de bilister.
Kontakta PEUGEOT eller en annan
kvalificerad verkstad.

SI
K
94

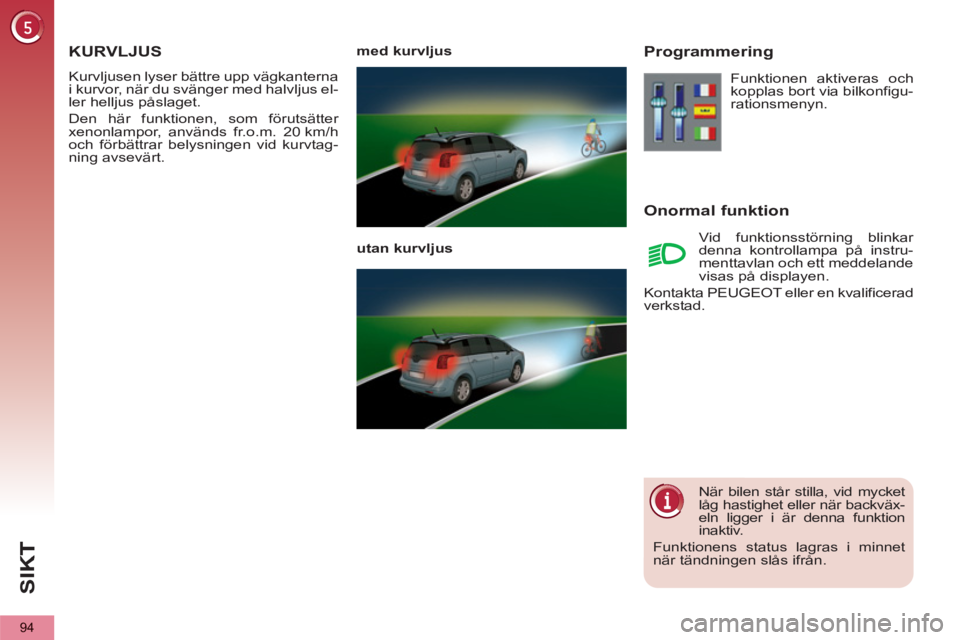

KURVLJUS
Kurvljusen lyser bättre upp vägkanterna
i kurvor, när du svänger med halvljus el-
ler helljus påslaget.
Den här funktionen, som förutsätter
xenonlampor, används fr.o.m. 20 km/h
och förbättrar belysningen vid kurvtag-
ning avsevärt.
med kurvljus


utan kurvljus


Programmering


Onormal funktion

Funktionen aktiveras och
kopplas bort via bilkonfigu-
rationsmenyn.
Vid funktionsstörning blinkar
denna kontrollampa på instru-
menttavlan och ett meddelande
visas på displayen.
Kontakta PEUGEOT eller en kvalificerad
verkstad.
När bilen står stilla, vid mycket
låg hastighet eller när backväx-
eln ligger i är denna funktion
inaktiv.
Funktionens status lagras i minnet
när tändningen slås ifrån.

SIK
95

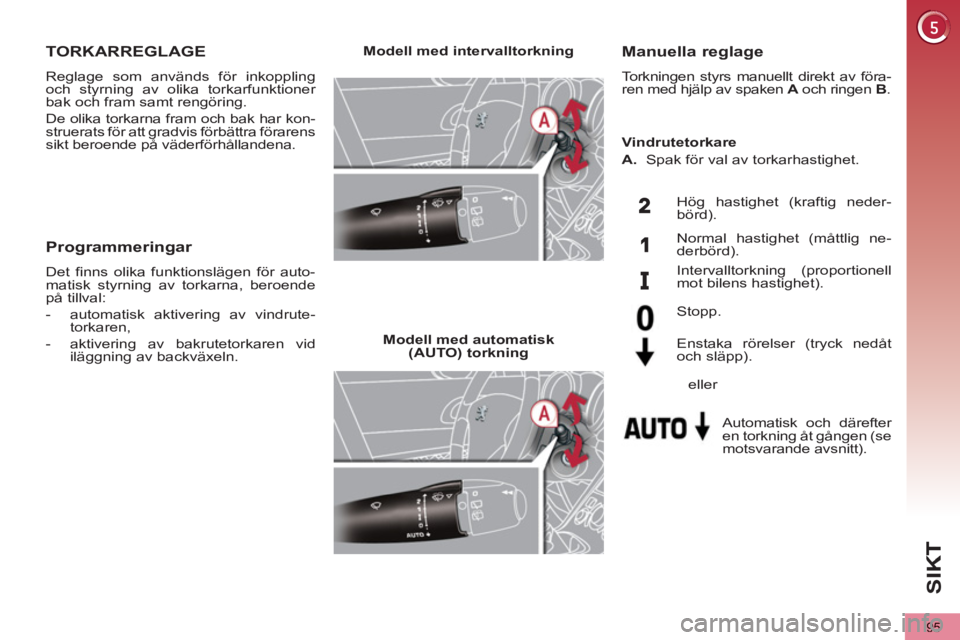

TORKARREGLAGE
Reglage som används för inkoppling
och styrning av olika torkarfunktioner
bak och fram samt rengöring.
De olika torkarna fram och bak har kon-
struerats för att gradvis förbättra förarens
sikt beroende på väderförhållandena.
Manuella reglage
Torkningen styrs manuellt direkt av föra-
ren med hjälp av spaken A
och ringen B
.

Modell med intervalltorkning



Modell med automatisk
(AUTO) torkning

Hög hastighet (kraftig neder-
börd).

Normal hastighet (måttlig ne-
derbörd).

Intervalltorkning (proportionell
mot bilens hastighet).

Automatisk och därefter
en torkning åt gången (se
motsvarande avsnitt).

Stopp.



Enstaka rörelser (tryck nedåt
och släpp).

Vindrutetorkare

A.
Spak för val av torkarhastighet.







eller
Programmeringar

Det finns olika funktionslägen för auto-
matisk styrning av torkarna, beroende
på tillval:


- automatisk aktivering av vindrute-
torkaren,

- aktivering av bakrutetorkaren vid
iläggning av backväxeln.

SI
K
96

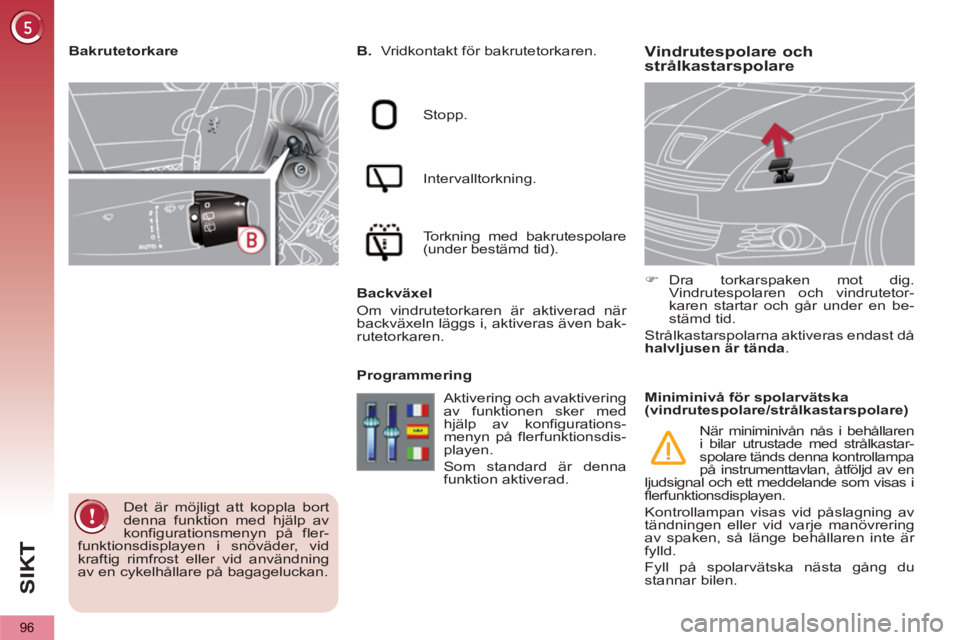

Vindrutespolare ochstrålkastarspolare

B.
Vridkontakt för bakrutetorkaren.

Stopp.

Intervalltorkning.

Torkning med bakrutespolare
(under bestämd tid).

Backväxel
Om vindrutetorkaren är aktiverad när
backväxeln läggs i, aktiveras även bak-
rutetorkaren.

Programmering

)
Dra torkarspaken mot dig.
Vindrutespolaren och vindrutetor-
karen startar och går under en be-
stämd tid.
Strålkastarspolarna aktiveras endast då
halvljusen är tända
.











Bakrutetorkare

Det är möjligt att koppla bort
denna funktion med hjälp av
konfigurationsmenyn på fler-
funktionsdisplayen i snöväder, vid
kraftig rimfrost eller vid användning
av en cykelhållare på bagageluckan. Aktivering och avaktivering
av funktionen sker med
hjälp av konfigurations-
menyn på flerfunktionsdis-
playen.
Som standard är denna
funktion aktiverad.









Miniminivå för spolarvätska
(vindrutespolare/strålkastarspolare)
När miniminivån nås i behållaren
i bilar utrustade med strålkastar-
spolare tänds denna kontrollampa
på instrumenttavlan, åtföljd av en
ljudsignal och ett meddelande som visas i
flerfunktionsdisplayen.
Kontrollampan visas vid påslagning av
tändningen eller vid varje manövrering
av spaken, så länge behållaren inte är
fylld.
Fyll på spolarvätska nästa gång du
stannar bilen.

SIK
97

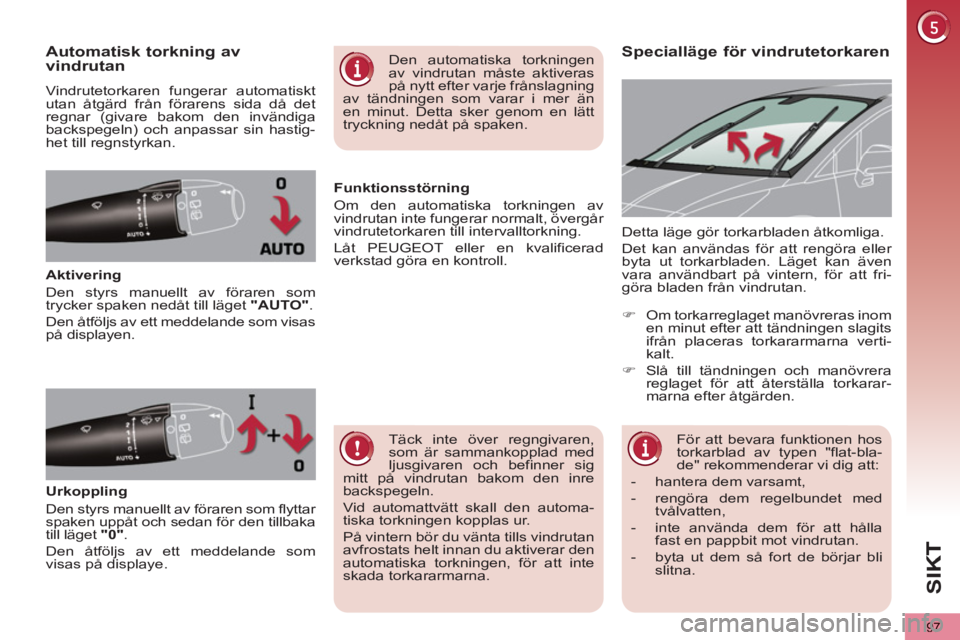

Specialläge för vindrutetorkaren Automatisk torkning av
vindrutan
Vindrutetorkaren fungerar automatiskt
utan åtgärd från förarens sida då det
regnar (givare bakom den invändiga
backspegeln) och anpassar sin hastig-
het till regnstyrkan.

Aktivering
Den styrs manuellt av föraren som
trycker spaken nedåt till läget "AUTO"
.
Den åtföljs av ett meddelande som visas
på displayen. Detta läge gör torkarbladen åtkomliga.
Det kan användas för att rengöra eller
byta ut torkarbladen. Läget kan även
vara användbart på vintern, för att fri-
göra bladen från vindrutan.
Täck inte över regngivaren,
som är sammankopplad med
ljusgivaren och befinner sig
mitt på vindrutan bakom den inre
backspegeln.
Vid automattvätt skall den automa-
tiska torkningen kopplas ur.
På vintern bör du vänta tills vindrutan
avfrostats helt innan du aktiverar den
automatiska torkningen, för att inte
skada torkararmarna.
Den automatiska torkningen
av vindrutan måste aktiveras
på nytt efter varje frånslagning
av tändningen som varar i mer än
en minut. Detta sker genom en lätt
tryckning nedåt på spaken.

Urkoppling
Den styrs manuellt av föraren som flyttar
spaken uppåt och sedan för den tillbaka
till läget "0"
.
Den åtföljs av ett meddelande som
visas på displaye.
Funktionsstörning
Om den automatiska torkningen av
vindrutan inte fungerar normalt, övergår
vindrutetorkaren till intervalltorkning.
Låt PEUGEOT eller en kvalificerad
verkstad göra en kontroll.

För att bevara funktionen hos
torkarblad av typen "flat-bla-
de" rekommenderar vi dig att:


- hantera dem varsamt,

- rengöra dem regelbundet med
tvålvatten,

- inte använda dem för att hålla
fast en pappbit mot vindrutan.

- byta ut dem så fort de börjar bli
slitna.




)
Om torkarreglaget manövreras inom
en minut efter att tändningen slagits
ifrån placeras torkararmarna verti-
kalt.

)
Slå till tändningen och manövrera
reglaget för att återställa torkarar-
marna efter åtgärden.

SI
K
98

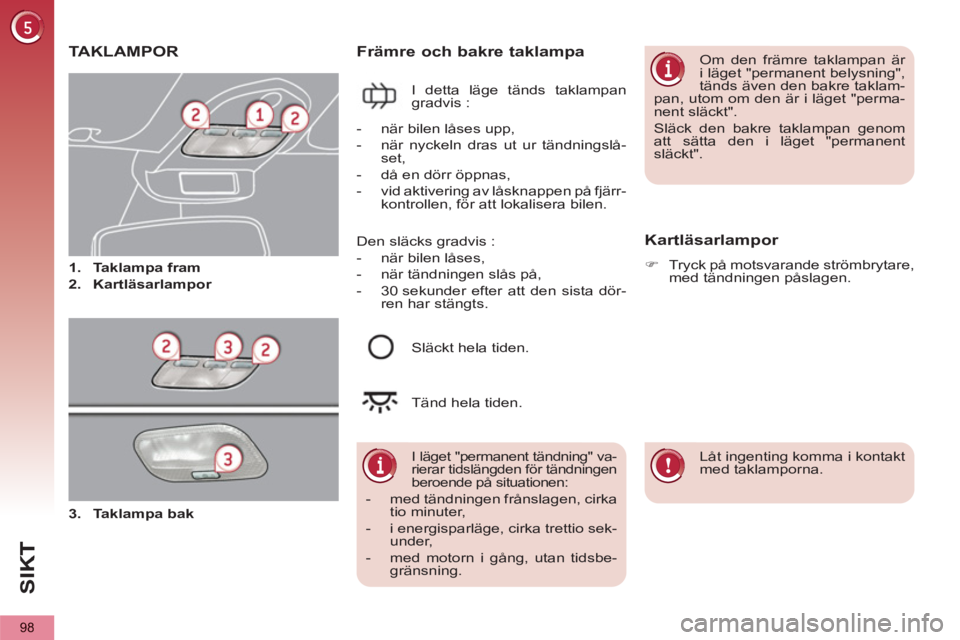

TAKLAMPOR



1.
Taklampa fram


2.
Kartläsarlampor

Främre och bakre taklampa

I detta läge tänds taklampan
gradvis :
Kartläsarlampor



)
Tryck på motsvarande strömbrytare,
med tändningen påslagen.
















I läget "permanent tändning" va-
rierar tidslängden för tändningen
beroende på situationen:


- med tändningen frånslagen, cirka
tio minuter,

- i energisparläge, cirka trettio sek-
under,

- med motorn i gång, utan tidsbe-
gränsning.



- när bilen låses upp,

- när nyckeln dras ut ur tändningslå-
set,

- då en dörr öppnas,

- vid aktivering av låsknappen på fjärr-
kontrollen, för att lokalisera bilen.

Släckt hela tiden.

Tänd hela tiden.
Om den främre taklampan är
i läget "permanent belysning",
tänds även den bakre taklam-
pan, utom om den är i läget "perma-
nent släckt".
Släck den bakre taklampan genom
att sätta den i läget "permanent
släckt".


Låt ingenting komma i kontakt
med taklamporna.
Den släcks gradvis :


- när bilen låses,

- när tändningen slås på,

- 30 sekunder efter att den sista dör-
ren har stängts.

3.
Taklampa bak
