PEUGEOT 5008 2013 Instrukcja obsługi (in Polish)

W
P
9

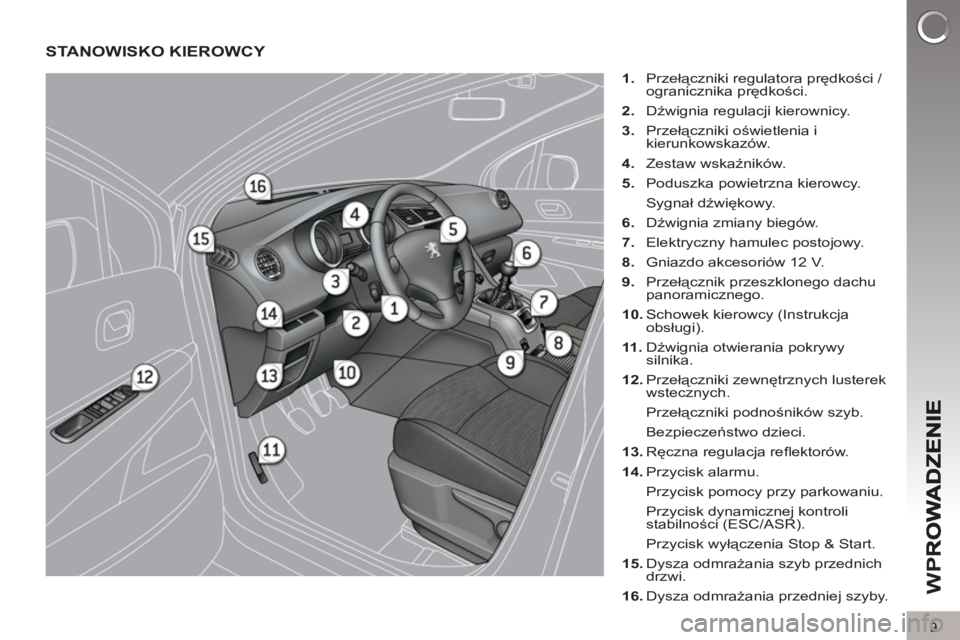

STANOWISKO KIEROWCY


1.
Przełączniki regulatora prędkości /
ogranicznika prędkości.

2.
Dźwignia regulacji kierownicy.

3.
Przełączniki oświetlenia i
kierunkowskazów.

4.
Zestaw wskaźników.

5.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

6.
Dźwignia zmiany biegów.

7.
Elektryczny hamulec postojowy.

8.
Gniazdo akcesoriów 12 V.

9.
Przełącznik przeszklonego dachu
panoramicznego.

10.
Schowek kierowcy (Instrukcja
obsługi).

11 .
Dźwignia otwierania pokrywy
silnika.

12.
Przełączniki zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.
Bezpieczeństwo dzieci.

13.
Ręczna regulacja refl ektorów.

14.
Przycisk alarmu.
Przycisk pomocy przy parkowaniu.
Przycisk dynamicznej kontroli
stabilności (ESC/ASR).
Przycisk wyłączenia Stop & Start.

15.
Dysza odmrażania szyb przednich
drzwi.

16.
Dysza odmrażania przedniej szyby.

W
P
10

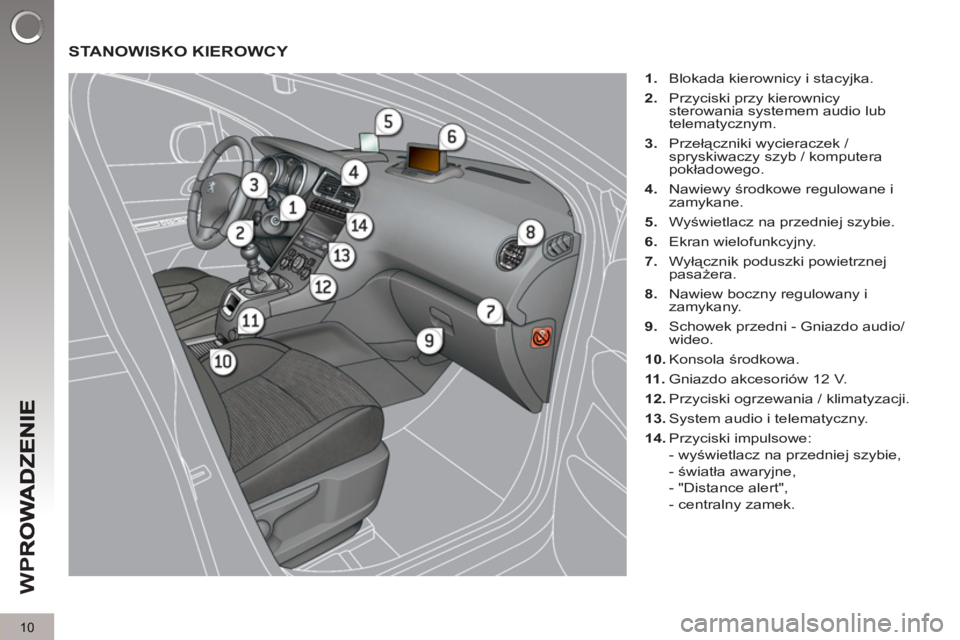

STANOWISKO KIEROWCY



1.
Blokada kierownicy i stacyjka.

2.
Przyciski przy kierownicy
sterowania systemem audio lub
telematycznym.

3.
Przełączniki wycieraczek /
spryskiwaczy szyb / komputera
pokładowego.

4.
Nawiewy środkowe regulowane i
zamykane.

5.
Wyświetlacz na przedniej szybie.

6.
Ekran wielofunkcyjny.

7.
Wyłącznik poduszki powietrznej
pasażera.

8.
Nawiew boczny regulowany i
zamykany.

9.
Schowek przedni - Gniazdo audio/
wideo.

10.
Konsola środkowa.

11 .
Gniazdo akcesoriów 12 V.

12.
Przyciski ogrzewania / klimatyzacji.

13.
System audio i telematyczny.

14.
Przyciski impulsowe:
- wyświetlacz na przedniej szybie,
- światła awaryjne,
- "Distance alert",
- centralny zamek.

W
P
11
KOMFORT SIEDZENIA
Fotel kierowc
y

Wzdłużna
Wysokości



Regulacja ręczna

63


Regulacja elektryczna

64
Pochylenie oparcia

W
P

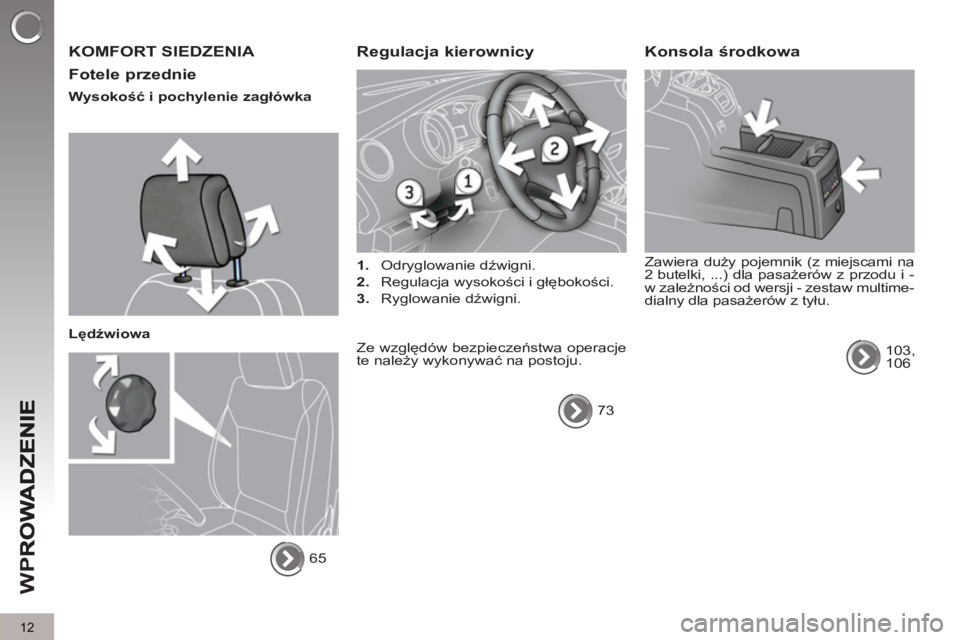

12
KOMFORT SIEDZENIA

Fotele
przednie


Wysokość i pochylenie zagłówka

Lędźwiowa
65

Regulacja kierownicy



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.

Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju.

73


Konsola środkowa

Zawiera duży pojemnik (z miejscami na
2 butelki, ...) dla pasażerów z przodu i -
w zależności od wersji - zestaw multime-
dialny dla pasażerów z tyłu.

103,
106

13

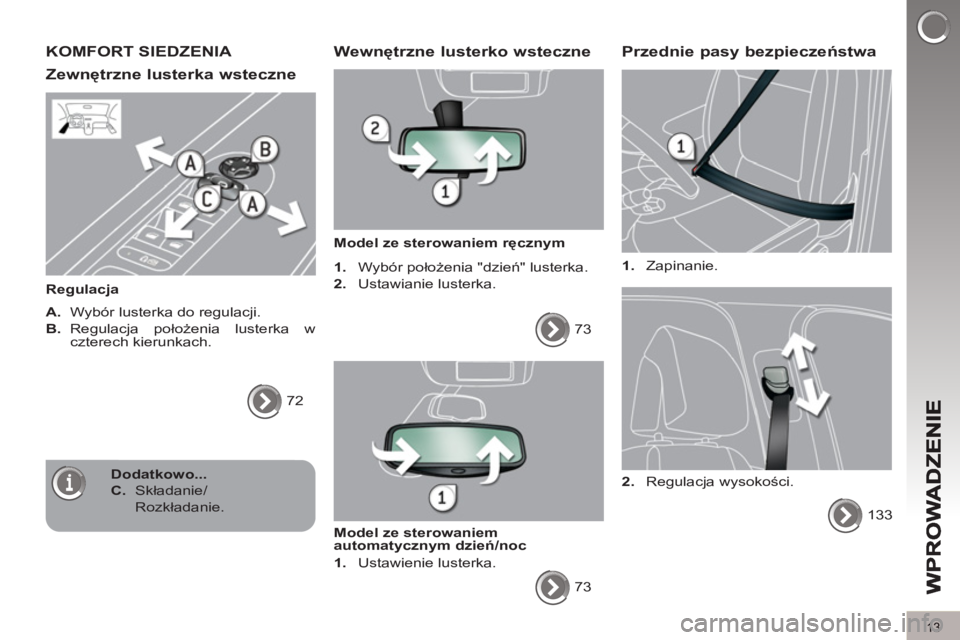

KOMFORT SIEDZENIA
Zewnętrzne lusterka wsteczne


Regulacja

A.
Wybór lusterka do regulacji.

B.
Regulacja położenia lusterka w
czterech kierunkach.
72


Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym


1.
Wybór położenia "dzień" lusterka.

2.
Ustawianie lusterka.

73

Model ze sterowaniem
automatycznym dzień/noc


1.
Ustawienie lusterka.
73

Przednie pasy bezpieczeństwa



1.
Zapinanie.
133
2.
Regulacja wysokości.
Dodatkowo...


C.
Składanie/
Rozkładanie.

W
P
14

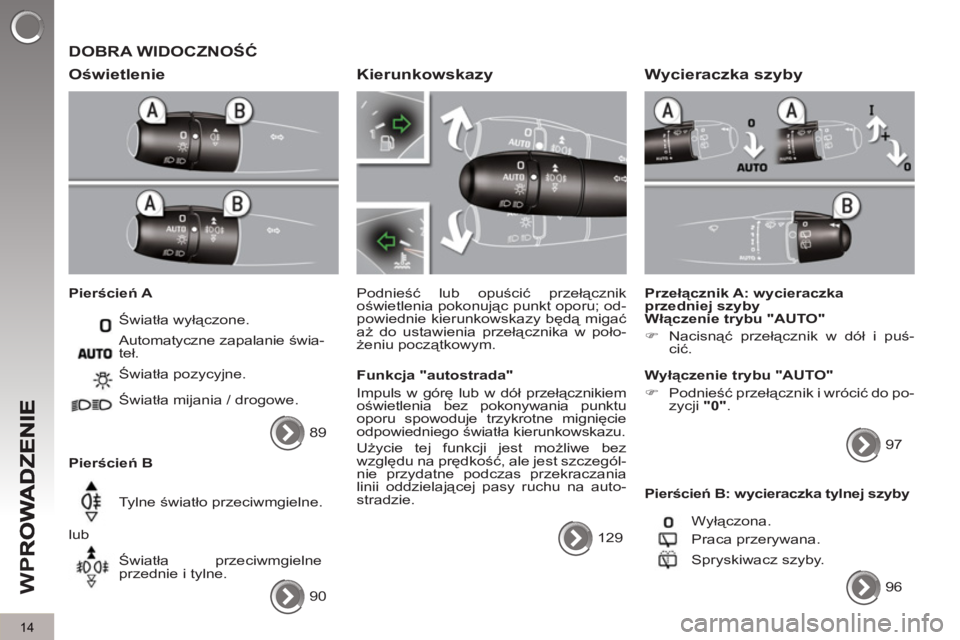

DOBRA WIDOCZNOŚĆ

Oświetlenie


Pierścień A
Światła wyłączone.

Pierścień B Światła pozycyjne.
Światła mijania / drogowe.
Tylne światło przeciwmgielne.
lub
Światła przeciwmgielne
przednie i tylne. Automatyczne zapalanie świa-
teł.
90

Kierunkowskazy

Podnieść lub opuścić przełącznik
oświetlenia pokonując punkt oporu; od-
powiednie kierunkowskazy będą migać
aż do ustawienia przełącznika w poło-
żeniu początkowym.

Funkcja "autostrada"
Impuls w górę lub w dół przełącznikiem
oświetlenia bez pokonywania punktu
oporu spowoduje trzykrotne mignięcie
odpowiedniego światła kierunkowskazu.
Użycie tej funkcji jest możliwe bez
względu na prędkość, ale jest szczegól-
nie przydatne podczas przekraczania
linii oddzielającej pasy ruchu na auto-
stradzie.
129



Wycieraczka szyby


Przełącznik A: wycieraczka
przedniej szyby

Włączenie trybu "AUTO"


)
Nacisnąć przełącznik w dół i puś-
cić.


Wyłączenie trybu "AUTO"


)
Podnieść przełącznik i wrócić do po-
zycji "0"
.
97

Pierścień B: wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Spryskiwacz szyby.
96
89

W
P
15

Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.

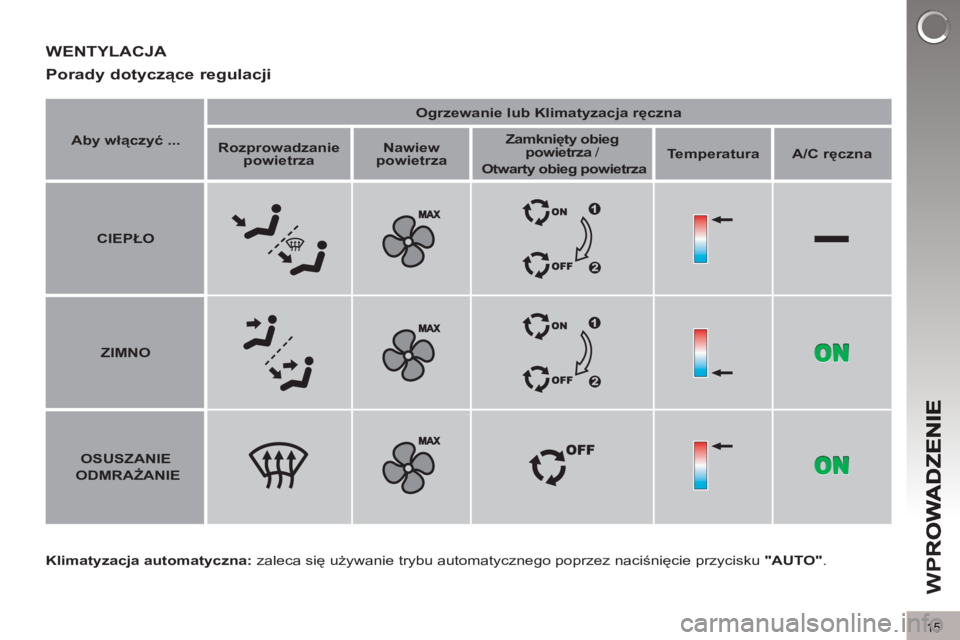

WENTYLACJA
Porady dotyczące regulacji



Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza



Zamknięty obieg
powietrza
/
Otwarty obieg powietrza



Temperatura



A/C ręczna




CIEPŁO




ZIMNO




OSUSZANIE

ODMRAŻANIE

W
P
16

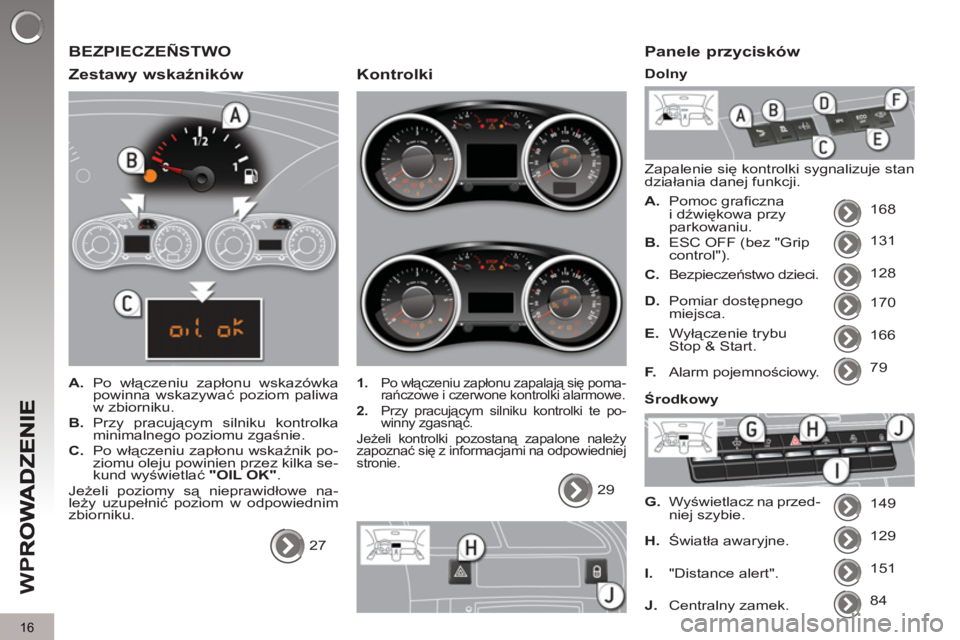

BEZPIECZEÑSTWO

Zestaw
y wskaźników



A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B.
Przy pracującym silniku kontrolka
minimalnego poziomu zgaśnie.

C.
Po włączeniu zapłonu wskaźnik po-
ziomu oleju powinien przez kilka se-
kund wyświetlać "OIL OK"
.
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku.
27
Kontrolki



1.
Po włączeniu zapłonu zapalają się poma-
rańczowe i czerwone kontrolki alarmowe.

2.
Przy pracującym silniku kontrolki te po-
winny zgasnąć.
Jeżeli kontrolki pozostaną zapalone należy
zapoznać się z informacjami na odpowiedniej
stronie.
29


Panele przycisków

Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.


A.
Pomoc grafi czna
i dźwiękowa przy
parkowaniu. 168
131
128
170
166
79
149
129
B.
ESC OFF (bez "Grip
control").

C.
Bezpieczeństwo dzieci.

D.
Pomiar dostępnego
miejsca.

E.
Wyłączenie trybu
Stop & Start.

F.
Alarm pojemnościowy.

G.
Wyświetlacz na przed-
niej szybie.

H.
Światła awaryjne.
Dolny


Środkowy

151

I.
"Distance alert".
84


J.
Centralny zamek.

W
P
17

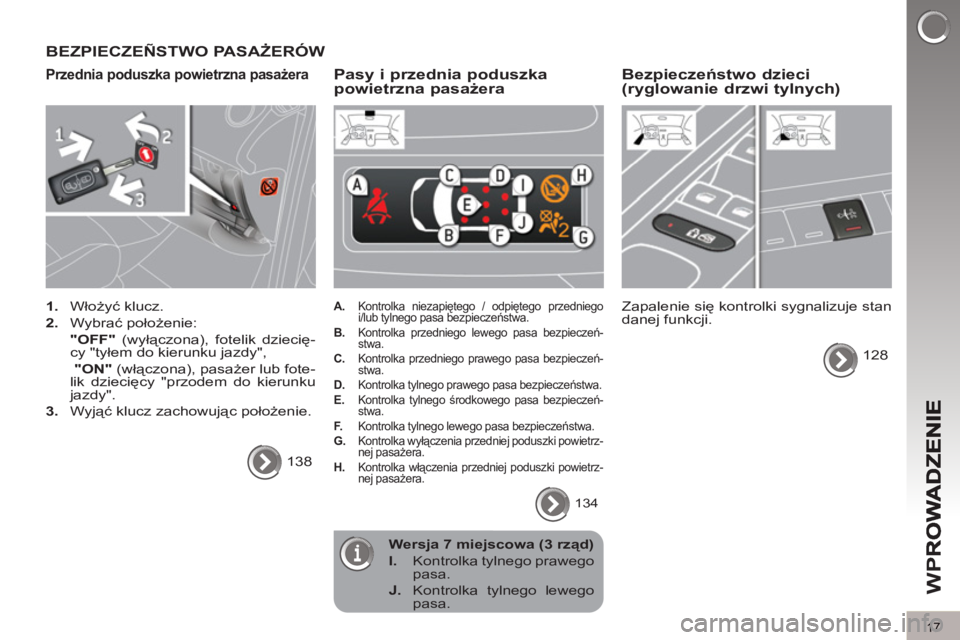

BEZPIECZEÑSTWO PASAŻERÓW
Przednia poduszka powietrzna pasażera



1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik dziecię-
cy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub fote-
lik dziecięcy "przodem do kierunku
jazdy".

3.
Wyjąć klucz zachowując położenie.

138


Pasy i przednia poduszka powietrzna pasażera



A.
Kontrolka niezapiętego / odpiętego przedniego
i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa bezpieczeń-
stwa.

C.
Kontrolka przedniego prawego pasa bezpieczeń-
stwa.

D.
Kontrolka tylnego prawego pasa bezpieczeństwa.

E.
Kontrolka tylnego środkowego pasa bezpieczeń-
stwa.

F.
Kontrolka tylnego lewego pasa bezpieczeństwa.

G.
Kontrolka wyłączenia przedniej poduszki powietrz-
nej pasażera.

H.
Kontrolka włączenia przedniej poduszki powietrz-
nej pasażera.

134
Bezpieczeństwo dzieci (ryglowanie drzwi tylnych)

Zapalenie się kontrolki sygnalizuje stan
danej funkcji.
128


Wersja 7 miejscowa (3 rząd)


I.

Kontrolka tylnego prawego
pasa.

J.

Kontrolka tylnego lewego
pasa.

W
P
18

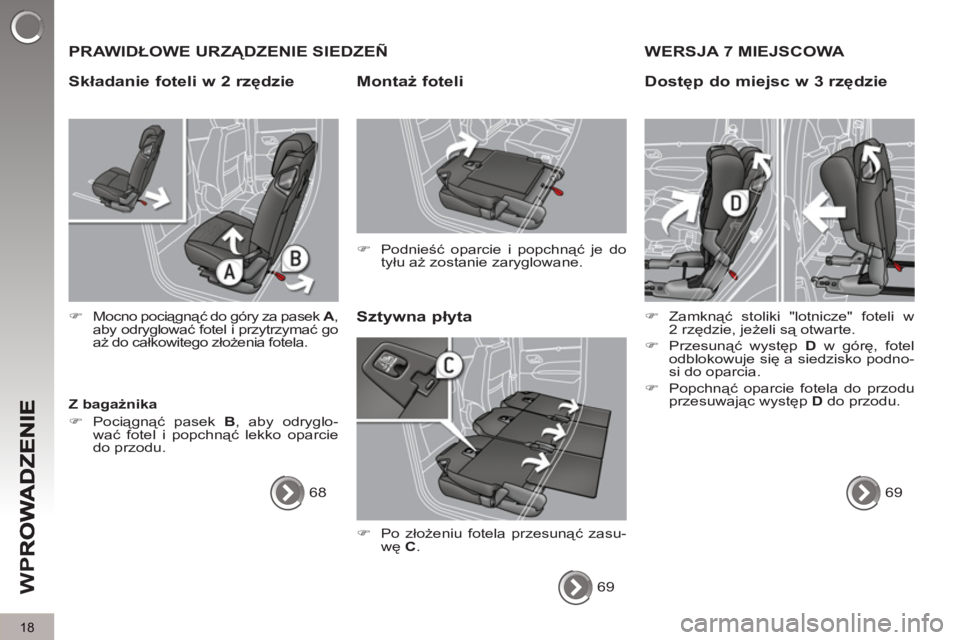

PRAWIDŁOWE URZĄDZENIE SIEDZEÑ
Szt
ywna płyta Montaż foteli



)
Podnieść oparcie i popchnąć je do
tyłu aż zostanie zaryglowane.


Z bagażnika


)
Pociągnąć pasek B
, aby odryglo-
wać fotel i popchnąć lekko oparcie
do przodu.



Składanie foteli w 2 rzędzie




)
Mocno pociągnąć do góry za pasek A
,
aby odryglować fotel i przytrzymać go
aż do całkowitego złożenia fotela.



Dostęp do miejsc w 3 rzędzie



)
Zamknąć stoliki "lotnicze" foteli w
2 rzędzie, jeżeli są otwarte.

)
Przesunąć występ D
w górę, fotel
odblokowuje się a siedzisko podno-
si do oparcia.

)
Popchnąć oparcie fotela do przodu
przesuwając występ D
do przodu.

69
68
69

WERSJA 7 MIEJSCOWA



)
Po złożeniu fotela przesunąć zasu-
wę C
.
