Page 141 of 364
SI
K
139
Sidekollisjonsputer
System som beskytter føreren og pas-
sasjeren foran ved kraftig påkjørsel fra
siden slik at risikoen for skader i bryst-
nivå blir redusert.
Hver sidekollisjonspute er integrert i
rammen til seteryggen foran, på siden
mot døren.
Aktivering
Sidekollisjonsputene utløses separat på
hver side ved kraftig påkjørsel mot hele
eller deler av støtsonene på siden B
,
når støtet inntreffer vinkelrett på bilens
lengdeakse, i vannrett plan og utenfra
og innover på bilen.
Hodekollisjonputer
System som beskytter fører og pas-
sasjerer (unntatt passasjeren på den
midtre plassen bak) ved kraftig påkjør-
sel fra siden, for å begrense risikoen for
skader på siden av hodet.
Hver hodekollisjonspute er integrert i
dørstolpene og i øvre del av kupéen.
Aktivering
Hodekollisjonputen utløses samtidig
med den tilsvarende sidekollisjonspu-
ten ved kraftig påkjørsel mot hele el-
ler deler av støtsonene på siden B
,
når støtet inntreffer vinkelrett på bilens
lengdeakse, i vannrett plan og utenfra
og innover i bilen.
Hodekollisjonsputen blåses opp mel-
lom passasjeren foran eller bak i bilen
og vinduene.
Støtdetekteringssoner
A.
Sone for støt forfra.
B.
Sone for støt fra siden.
Sidekollisjonsputen blåses da opp mel-
lom personen og dørpanelet.
Dersom denne lampen lyser
i instrumentbordet, samtidig
som det avgis et lydsignal og
en melding vises i displayet,
kontakt PEUGEOT-forhand-
lernett eller et kvalifi sert verksted for å
få systemet kontrollert. Det kan hende
at kollisjonsputene ikke lenger utløses
ved en kraftig kollisjon.
Funksjonsfeil
Ved en kollisjon eller sam-
menstøt på siden av bilen eller
hvis bilen går rundt, kan det
hende at hodekollisjonsputen
ikke utløses.
Ved påkjørsel bakfra eller ved en
frontkollisjon, vil ikke hodekolli-
sjonsputen utløses.
Page 142 of 364
140

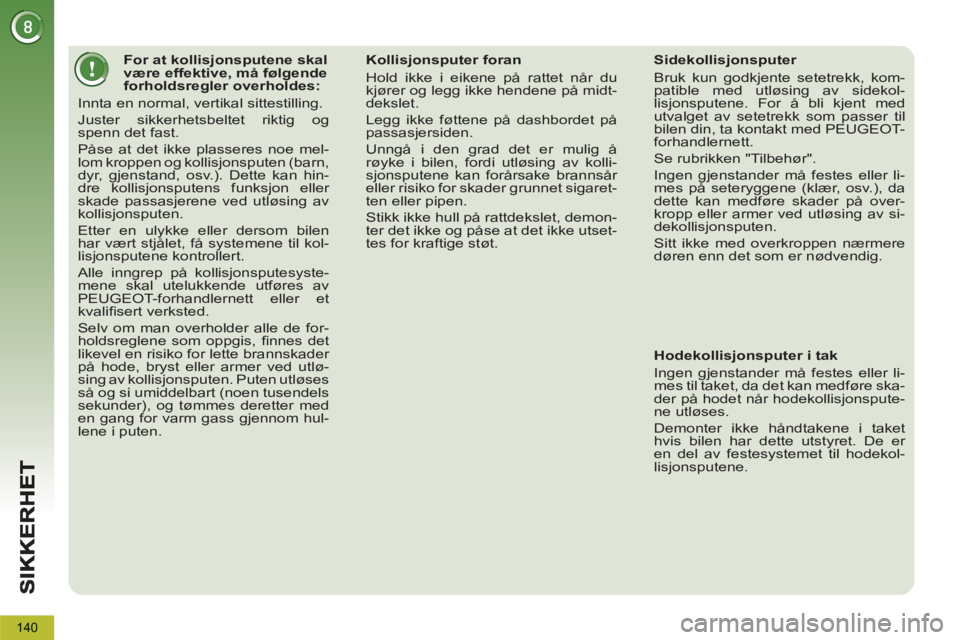

For at kollisjonsputene skal
være effektive, må følgende
forholdsregler overholdes:
Innta en normal, vertikal sittestilling.
Juster sikkerhetsbeltet riktig og
spenn det fast.
Påse at det ikke plasseres noe mel-
lom kroppen og kollisjonsputen (barn,
dyr, gjenstand, osv.). Dette kan hin-
dre kollisjonsputens funksjon eller
skade passasjerene ved utløsing av
kollisjonsputen.
Etter en ulykke eller dersom bilen
har vært stjålet, få systemene til kol-
lisjonsputene kontrollert.
Alle inngrep på kollisjonsputesyste-
mene skal utelukkende utføres av
PEUGEOT-forhandlernett eller et
kvalifi sert verksted.
Selv om man overholder alle de for-
holdsreglene som oppgis, fi nnes det
likevel en risiko for lette brannskader
på hode, bryst eller armer ved utlø-
sing av kollisjonsputen. Puten utløses
så og si umiddelbart (noen tusendels
sekunder), og tømmes deretter med
en gang for varm gass gjennom hul-
lene i puten.
Kollisjonsputer foran
Hold ikke i eikene på rattet når du
kjører og legg ikke hendene på midt-
dekslet.
Legg ikke føttene på dashbordet på
passasjersiden.
Unngå i den grad det er mulig å
røyke i bilen, fordi utløsing av kolli-
sjonsputene kan forårsake brannsår
eller risiko for skader grunnet sigaret-
ten eller pipen.
Stikk ikke hull på rattdekslet, demon-
ter det ikke og påse at det ikke utset-
tes for kraftige støt.
Sidekollisjonsputer
Bruk kun godkjente setetrekk, kom-
patible med utløsing av sidekol-
lisjonsputene. For å bli kjent med
utvalget av setetrekk som passer til
bilen din, ta kontakt med PEUGEOT-
forhandlernett.
Se rubrikken "Tilbehør".
Ingen gjenstander må festes eller li-
mes på seteryggene (klær, osv.), da
dette kan medføre skader på over-
kropp eller armer ved utløsing av si-
dekollisjonsputen.
Sitt ikke med overkroppen nærmere
døren enn det som er nødvendig.
Hodekollisjonsputer i tak
Ingen gjenstander må festes eller li-
mes til taket, da det kan medføre ska-
der på hodet når hodekollisjonspute-
ne utløses.
Demonter ikke håndtakene i taket
hvis bilen har dette utstyret. De er
en del av festesystemet til hodekol-
lisjonsputene.
Page 143 of 364
K
JØ
141
Den elektriske parkeringsbremsen forener
to funksjonsmåter:
- Automatisk tiltrekking/frigjøring
Bremsen tiltrekkes automatisk ved
stans av motor. Den utløses auto-
matisk når bilen settes i bevegelse
(aktivert som standard);
- Manuell tiltrekking/frigjøring
Manuell tilrekking/frigjøring av par-
keringsbremsen er mulig ved at du
trekker i betjening A
.
DEN ELEKTRISKEPARKERINGSBREMSEN
Det anbefales å nøytralisere
systemet ved lave temperaturer
(frost) og under kjøring med til-
henger (tauing, campingvogn,
osv.) Se avsnittet "Manuell frigjøring".
Programmering av modus
Avhengig av bilens bestemmelsesland,
kan man nøytralisere automatisk tiltrek-
king ved stans av motor og automatisk
utløsing ved akselerasjon.
Dersom denne lampen lyser
i instrumentpanelet, betyr det
at automatisk modus er nøy-
tralisert.
Denne funksjonen kan akti-
veres/deaktiveres. For dette,
ta kontakt med PEUGEOT-
forhandlernettet eller i et kvali-
fi sert verksted.
Parkeringsbremsen blir da tiltrukket og
utløst manuelt. Når førerdøren åpnes, vil
det avgis et lydsignal og en melding vi-
ses dersom bremsen ikke er tiltrukket.
Det må ikke plasseres gjenstander (sigarettpakker, mobiltelefon, ...)
bak hendelen til den elektriske
parkeringsbremsen.
Page 144 of 364
K
JØ
142
Når bilen står i ro, for å trekke til par-
keringsbremsen når motoren er i gang
eller stanset, trekk
i betjening A
.
Når parkeringsbremsen er trukket til vises
dette ved:
- tenning av lampen for brem-
seanlegget og lampen P
på
hendelen A
,
- en melding "Handbrake on"
vises.
Ved åpning av førerdøren, utløses et
lydsignal og en melding i displayet hvis
parkeringsbremsen ikke er trukket til,
bortsett fra dersom bilen har automatisk
girkasse, og girvelgeren er i posisjon P
(Park).
Manuell utsløsing
Med tenningen på eller motoren i gang,
for å løse ut parkeringsbremsen, trå
på
bremsepedalen
eller på gasspedalen,
og slipp deretter
betjening A
.
Når parkeringsbremsen er helt utløst,
vises dette ved:
- at lampen for bremsen og
lampen P
slukker på betje-
ningen A
,
- en melding "Handbrake" off
vises.
Hvis du trekker i betjening A
uten å trå inn bremsepedalen,
utløses ikke parkeringsbrem-
sen og en lampe tennes i in-
strumentbordet.
Manuell tiltrekking Maksimal tiltrekking
Ved behov, kan du foreta en maksimal
tiltrekking
av parkeringsbremsen. Mak-
simal tiltrekking oppnås ved å trekke
lenge
i betjening A
inntil melding "Hand-
brake on" vises i displayet sammen med
et lydsignal.
Ved trekking av tilhenger, kjø-
ring med tungt lastet bil eller
ved parkering i bratte bakker,
trekk parkeringsbremsen til maksi-
malt og drei deretter hjulene inn mot
fortauet og koble inn et girtrinn ved
parkering.
Etter en maksimal tiltrekking, vil det ta
lenger tid å utløse parkeringsbremsen.
Før du går ut av bilen, kontroller
at parkeringsbremsen lyser ved-
varende i instrumentpanelet.
Maksimal tiltrekking er påkrevet:
- på en bil som trekker en campingvogn
eller en tilhenger når de automatiske
funksjonene er aktivert og du foretar en
manuell tiltrekking.
-
når helningsforholdene kan variere under
parkeringen (eksempler: under båttran-
sport, på redningsbil, tauing).
Page 145 of 364
K
JØ
143
Automatisk tiltrekkingmed stanset motor
Når bilen står i ro, trekker parkerings-
bremsen seg automatisk til når motoren
slås av
.
Når parkeringsbremsen er helt trukket
til vises dette ved:
- at lampen for bremsen og
lampen P
på betjeningen A
lyser,
- at det vises en melding
"Handbrake on".
Automatisk utsløsing
Parkeringsbremsen utsløses automa-
tisk og gradvis når bilen settes i be-
vegelse
:
)
M
anuell girkasse
: trå clutchpedalen
helt inn, sett inn 1. gir eller revers, trå på
gasspedalen og slipp clutchpedalen.
)
M
anuell styrt girkasse
: akselerer
med girvelgeren i posisjon A
, M
eller R
,
og trå på gasspedalen.
)
A
utomatisk girkasse
, akselerer med
girvelgeren i posisjon D
, M
eller R
, og
trå på gasspedalen.
Før du går ut av bilen. Kon-
troller at lampen for bremsen
i instrumentbordet lyser ved-
varende.
Forlat ikke et barn alene i bilen når
tenningen er på, barnet kan nemlig
utløse parkeringsbremsen.
- at lampen for bremsen og
lampen P
på betjeningen A
slukker,
- at det vises en melding
"Handbrake off". En funksjonslyd bekrefter tiltrekking/
frigjøring av den elektriske parkerings-
bremsen.
Når parkeringsbremsen er helt utløst,
vises dette ved:
For å holde bilen stille med motoren i gang
Når motoren er i gang og bilen står i
ro, er det absolutt nødvendig å trekke
til
parkeringsbremsen manuelt
ved å
trekke i betjeningen A
.
Når parkeringsbremsen er trukket til vises
dette ved:
- at lampen for bremsen og
lampen P
på betjeningen A
lyser,
- at det vises en melding
"Handbrake on".
Ved åpning av førerdøren, utløses et
lydsignal og en melding i displayet hvis
parkeringsbremsen ikke er trukket til,
bortsett fra dersom bilen er utstyrt med
automatisk girkasse og girvelgeren er i
posisjon P
(Park).
Før du går ut av bilen, kontroller at
lampen for parkeringsbremsen ly-
ser konstant i instrumentpanelet.
Når bilen står i ro med motoren
i gang, akselerer ikke unødig,
du kan risikere å utløse parke-
ringsbremsen.
Ved trekking av tilhenger, kjøring
med tungt lastet bil eller ved parke-
ring i bratte bakker, drei hjulene inn
mot fortauet og sett bilen i gir for å
parkere.
Etikett på dørpanelet
Page 146 of 364
K
JØ
144
Spesielle situasjoner
I visse situasjoner (oppstart mo-
tor, ...) kan parkeringsbremsen foreta
en selvjustering av tiltrekkingsnivået.
Dette er en normal funksjonsmåte.
For å fl ytte bilen noen centimeter uten
å starte motoren med tenningen på,
trykk på bremsepedalen og utløse
parkeringsbremsen ved å trekke
til og
deretter slippe
betjening A
. Fullstendig
frigjøring av parkeringsbremsen vises
ved at lampen på hendelen A
slukker,
samtidig med lampen i instrumentpa-
nelet og meldingen "Handbrake off"
forsvinner.
Hvis parkeringsbremsen har en funk-
sjonsfeil i tiltrukket posisjon
eller at
batteriet er utladet, er nødopplåsing
alltid mulig.
NØDBREMSING
Dersom det oppstår en feil med brem-
sepedalen eller i eksepsjonelle tilfeller
(eksempel: føreren får et illebefi nnen-
de, kjøreopplæring...) vil man kunne
stanse bilen ved å aktivere og holde
i bryter
A
.
Den dynamiske kontrollen av stabilitet
(CDS) garanterer stabilitet under nød-
bremsing.
Hvis nødbremsingen har en funksjons-
feil, vises en av følgende meldinger:
- "Handbrake faulty".
- "Handbrake cable fault".
Dersom det oppstår feil på
ESP-systemet, noe som in-
dikeres ved at denne lampen
lyser, er ikke stabiliteten ga-
rantert under bremsing.
I dette tilfellet må stabiliteten besørges
av fører som gjentatte ganger "trekker-
slipper" betjeningen A
.
Nødbremsingen skal bare
brukes i eksepsjonelle situa-
sjoner.
Page 147 of 364
K
JØ
145
Venstre forsete plassert så langt til-
bake som mulig.
Nødopplåsing
)
Hold bilen i ro (eller blokker den, så
lenge ikke bremsepedalen er slup-
pet) ved å koble inn det første gir
(manuell girkasse), posisjon P
(au-
tomatisk girkasse eller M
eller R
(styrt 6-trinns manuell girkasse).
)
Skru av motoren, men la tenningen
være på. Dersom det er umulig å
holde bilen i ro, bruk ikke betjenin-
gen og ta snarest mulig kontakt med
PEUGEOT eller et kvalifi sert verk-
sted.
)
Hent de to klossene til bilen og betje-
ningen for frigjøring som er plassert
under matten i bagasjerommet (se
"Hjulskift") i avsnittet om "Praktisk
informasjon").
)
Plasser klossene foran og bak ett av
hjulene foran.
)
Skyv venstre sete maksimalt bak-
over.
)
Løft opp det forhåndsskårede områ-
det B
i teppet under setet.
)
Lag hull i dekslet C
til hylsen D
med
betjeningen for opplåsing.
)
Plasser betjeningen for opplåsing i
hylsen D
.
)
Drei betjeningen for opplåsing i
klokkeretning
. Av sikkerhetsmes-
sige grunner
, er det helt
nødven-
dig å fortsette å dreie inntil det but-
ter. Parkeringsbremsen er utløst.
)
Fjern betjeningen for frigjøring og
legg den sammen med støttene i
verktøyboksen.
Av sikkerhetsmessige grun-
ner, et det helt nødvendig å ta
rask kontakt med PEUGEOT-
forhandlernett for å få skiftet ut dek-
selet.
Etter en nødopplåsing er det ikke
lenger garantert at bilen holdes i ro
når den mekaniske nødutløsingen
har startet, og den mekaniske betje-
ningen kan ikke trekke til parkerings-
bremsen på nytt.
Foreta ingen påvirkning av betjening
A
, og eller stans/oppstart motor når
betjeningen for opplåsing er aktivert.
Pass på så det ikke kommer inn støv
eller fuktighet under denne gummi-
hetten.
Hvis den elektriske parkeringsbremsen
har en funksjonsfeil eller hvis batteriet
er utladet, kan en mekanisk nødbetje-
ning brukes til å utløse parkeringsbrem-
sen manuelt.
Funksjonen til parkeringsbremsen re-
aktiveres når tenningen slås av og på.
Hvis reaktivering av parkeringsbremsen
ikke er mulig, ta kontakt med PEUGEOT
eller et kvalifi sert verksted.
Neste gang kan tiltrekkingen ta litt len-
ger tid enn ved normal funksjon
Page 148 of 364
K
JØ
146

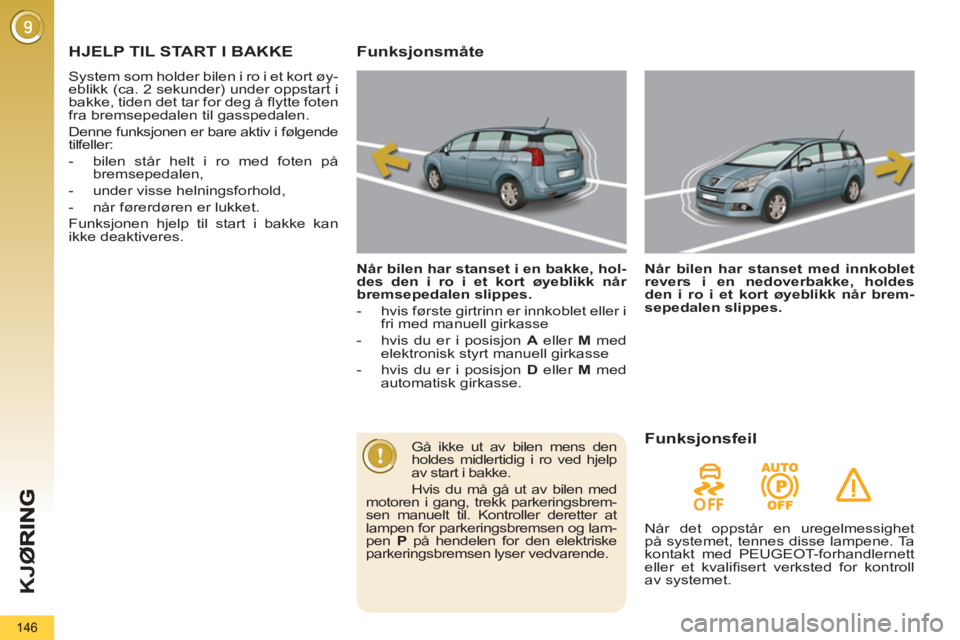

HJELP TIL START I BAKKE
System som holder bilen i ro i et kort øy-
eblikk (ca. 2 sekunder) under oppstart i
bakke, tiden det tar for deg å fl ytte foten
fra bremsepedalen til gasspedalen.
Denne funksjonen er bare aktiv i følgende
tilfeller:
- bilen står helt i ro med foten på
bremsepedalen,
- under visse helningsforhold,
- når førerdøren er lukket.
Funksjonen hjelp til start i bakke kan
ikke deaktiveres.
Funksjonsmåte
Når bilen har stanset i en bakke, hol-
des den i ro i et kort øyeblikk når
bremsepedalen slippes.
- hvis første girtrinn er innkoblet eller i
fri med manuell girkasse
- hvis du er i posisjon A
eller M
med
elektronisk styrt manuell girkasse
- hvis du er i posisjon D
eller M
med
automatisk girkasse.
Når bilen har stanset med innkoblet
revers i en nedoverbakke, holdes
den i ro i et kort øyeblikk når brem-
sepedalen slippes.
Gå ikke ut av bilen mens den
holdes midlertidig i ro ved hjelp
av start i bakke.
Hvis du må gå ut av bilen med
motoren i gang, trekk parkeringsbrem-
sen manuelt til. Kontroller deretter at
lampen for parkeringsbremsen og lam-
pen P
på hendelen for den elektriske
parkeringsbremsen lyser vedvarende.
Funksjonsfeil
Når det oppstår en uregelmessighet
på systemet, tennes disse lampene. Ta
kontakt med PEUGEOT-forhandlernett
eller et kvalifi sert verksted for kontroll
av systemet.
Page 149 of 364
K
JØ
147

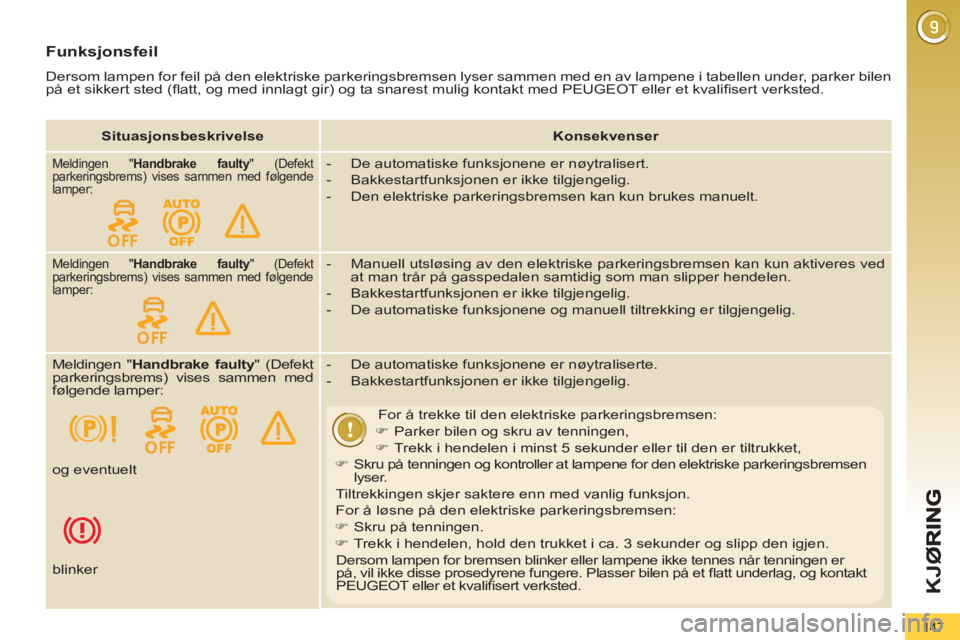

Funksjonsfeil
Dersom lampen for feil på den elektriske parkeringsbremsen lyser sammen med en av lampene i tabellen under, parker bilen
på et sikkert sted (fl att, og med innlagt gir) og ta snarest mulig kontakt med PEUGEOT eller et kvalifi sert verksted.
Situasjonsbeskrivelse
Konsekvenser
Meldingen " Handbrake faulty
" (Defekt
parkeringsbrems) vises sammen med følgende
lamper:
- De automatiske funksjonene er nøytralisert.
- Bakkestartfunksjonen er ikke tilgjengelig.
- Den elektriske parkeringsbremsen kan kun brukes manuelt.
Meldingen " Handbrake faulty
" (Defekt
parkeringsbrems) vises sammen med følgende
lamper:
- Manuell utsløsing av den elektriske parkeringsbremsen kan kun aktiveres ved
at man trår på gasspedalen samtidig som man slipper hendelen.
- Bakkestartfunksjonen er ikke tilgjengelig.
- De automatiske funksjonene og manuell tiltrekking er tilgjengelig.
Meldingen " Handbrake faulty
" (Defekt
parkeringsbrems) vises sammen med
følgende lamper:
- De automatiske funksjonene er nøytraliserte.
- Bakkestartfunksjonen er ikke tilgjengelig.
For å trekke til den elektriske parkeringsbremsen:
)
Parker bilen og skru av tenningen,
)
Trekk i hendelen i minst 5 sekunder eller til den er tiltrukket,
)
Skru på tenningen og kontroller at lampene for den elektriske parkeringsbremsen
lyser.
Tiltrekkingen skjer saktere enn med vanlig funksjon.
For å løsne på den elektriske parkeringsbremsen:
)
Skru på tenningen.
)
Trekk i hendelen, hold den trukket i ca. 3 sekunder og slipp den igjen.
Dersom lampen for bremsen blinker eller lampene ikke tennes når tenningen er
på, vil ikke disse prosedyrene fungere. Plasser bilen på et fl att underlag, og kontakt
PEUGEOT eller et kvalifi sert verksted. og eventuelt
blinker
Page 150 of 364
K
JØ
148

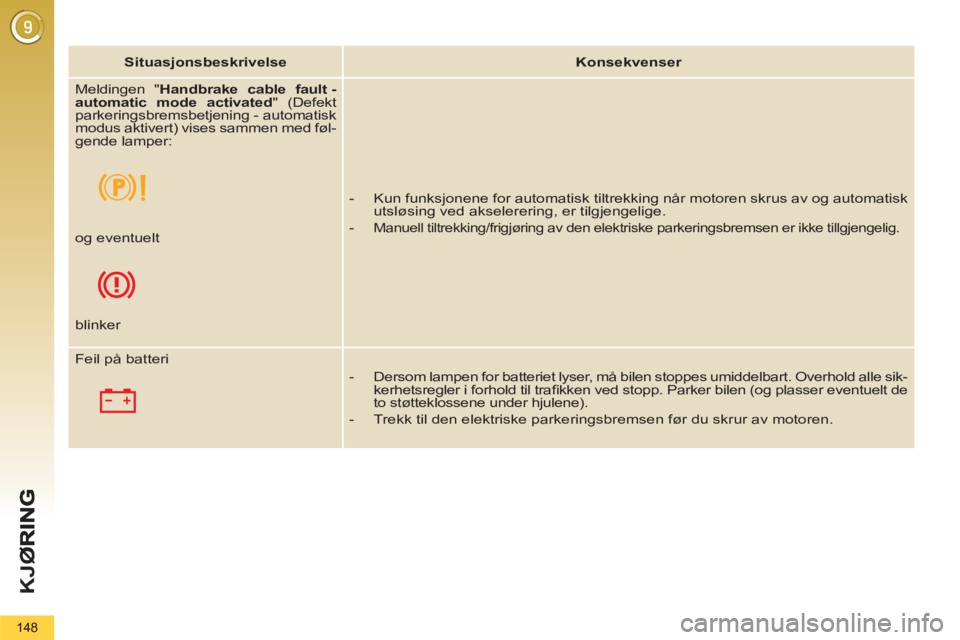

Situasjonsbeskrivelse
Konsekvenser
Meldingen " Handbrake cable fault -
automatic mode activated
" (Defekt
parkeringsbremsbetjening - automatisk
modus aktivert) vises sammen med føl-
gende lamper:
- Kun funksjonene for automatisk tiltrekking når motoren skrus av og automatisk
utsløsing ved akselerering, er tilgjengelige.
-
Manuell tiltrekking/frigjøring av den elektriske parkeringsbremsen er ikke tillgjengelig.
og eventuelt
blinker
Feil på batteri
- Dersom lampen for batteriet lyser, må bilen stoppes umiddelbart. Overhold alle sik-
kerhetsregler i forhold til trafi kken ved stopp. Parker bilen (og plasser eventuelt de
to støtteklossene under hjulene).
- Trekk til den elektriske parkeringsbremsen før du skrur av motoren.
