PEUGEOT 5008 2013 Instruksjoner for bruk (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.97 MB
Page 161 of 364
K
JØ

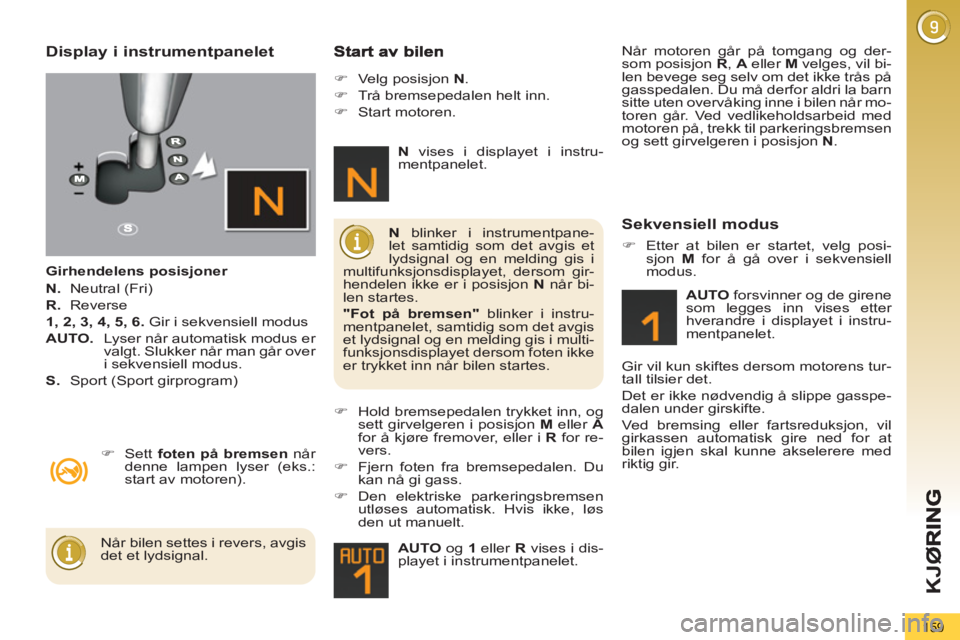

159
Display i instrumentpanelet
Girhendelens posisjoner
N.
Neutral (Fri)
R.
Reverse
1, 2, 3, 4, 5, 6.
Gir i sekvensiell modus
AUTO.
Lyser når automatisk modus er
valgt. Slukker når man går over
i sekvensiell modus.
S.
Sport (Sport girprogram)
)
Sett foten på bremsen
når
denne lampen lyser (eks.:
start av motoren).
)
Velg posisjon N
.
)
Trå bremsepedalen helt inn.
)
Start motoren.
)
Hold bremsepedalen trykket inn, og
sett girvelgeren i posisjon M
eller A
for å kjøre fremover, eller i R
for re-
vers.
)
Fjern foten fra bremsepedalen. Du
kan nå gi gass.
)
Den elektriske parkeringsbremsen
utløses automatisk. Hvis ikke, løs
den ut manuelt.
AUTO
og 1
eller R
vises i dis-
playet i instrumentpanelet.
N
blinker i instrumentpane-
let samtidig som det avgis et
lydsignal og en melding gis i
multifunksjonsdisplayet, dersom gir-
hendelen ikke er i posisjon N
når bi-
len startes.
"Fot på bremsen"
blinker i instru-
mentpanelet, samtidig som det avgis
et lydsignal og en melding gis i multi-
funksjonsdisplayet dersom foten ikke
er trykket inn når bilen startes.
Når bilen settes i revers, avgis
det et lydsignal.
N
vises i displayet i instru-
mentpanelet.
Sekvensiell modus
AUTO
forsvinner og de girene
som legges inn vises etter
hverandre i displayet i instru-
mentpanelet.
Gir vil kun skiftes dersom motorens tur-
tall tilsier det.
Det er ikke nødvendig å slippe gasspe-
dalen under girskifte.
Ved bremsing eller fartsreduksjon, vil
girkassen automatisk gire ned for at
bilen igjen skal kunne akselerere med
riktig gir.
Når motoren går på tomgang og der-
som posisjon R
, A
eller M
velges, vil bi-
len bevege seg selv om det ikke trås på
gasspedalen. Du må derfor aldri la barn
sitte uten overvåking inne i bilen når mo-
toren går. Ved vedlikeholdsarbeid med
motoren på, trekk til parkeringsbremsen
og sett girvelgeren i posisjon N
.
)
Etter at bilen er startet, velg posi-
sjon M
for å gå over i sekvensiell
modus.
Page 162 of 364

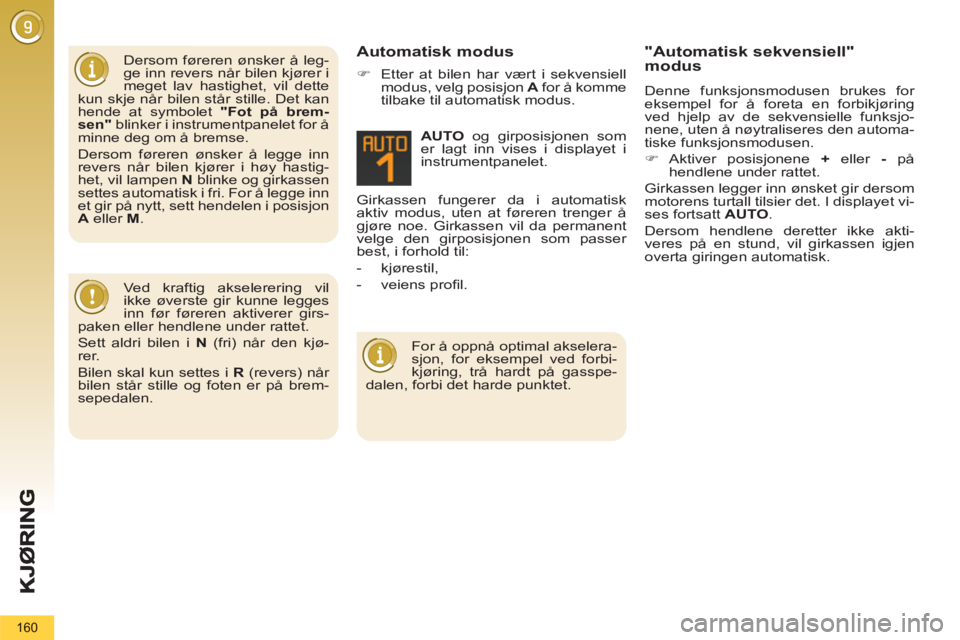

160
Dersom føreren ønsker å leg-
ge inn revers når bilen kjører i
meget lav hastighet, vil dette
kun skje når bilen står stille. Det kan
hende at symbolet "Fot på brem-
sen"
blinker i instrumentpanelet for å
minne deg om å bremse.
Dersom føreren ønsker å legge inn
revers når bilen kjører i høy hastig-
het, vil lampen N
blinke og girkassen
settes automatisk i fri. For å legge inn
et gir på nytt, sett hendelen i posisjon
A
eller M
.
Girkassen fungerer da i automatisk
aktiv modus, uten at føreren trenger å
gjøre noe. Girkassen vil da permanent
velge den girposisjonen som passer
best, i forhold til:
- kjørestil,
- veiens profi l.
AUTO
og girposisjonen som
er lagt inn vises i displayet i
instrumentpanelet. Automatisk modus "Automatisk sekvensiell"modus
Denne funksjonsmodusen brukes for
eksempel for å foreta en forbikjøring
ved hjelp av de sekvensielle funksjo-
nene, uten å nøytraliseres den automa-
tiske funksjonsmodusen.
)
Aktiver posisjonene +
eller -
på
hendlene under rattet.
Girkassen legger inn ønsket gir dersom
motorens turtall tilsier det. I displayet vi-
ses fortsatt AUTO
.
Dersom hendlene deretter ikke akti-
veres på en stund, vil girkassen igjen
overta giringen automatisk.
Ved kraftig akselerering vil
ikke øverste gir kunne legges
inn før føreren aktiverer girs-
paken eller hendlene under rattet.
Sett aldri bilen i N
(fri) når den kjø-
rer.
Bilen skal kun settes i R
(revers) når
bilen står stille og foten er på brem-
sepedalen.
For å oppnå optimal akselera-
sjon, for eksempel ved forbi-
kjøring, trå hardt på gasspe-
dalen, forbi det harde punktet.
)
Etter at bilen har vært i sekvensiell
modus, velg posisjon A
for å komme
tilbake til automatisk modus.
Page 163 of 364
K
JØ

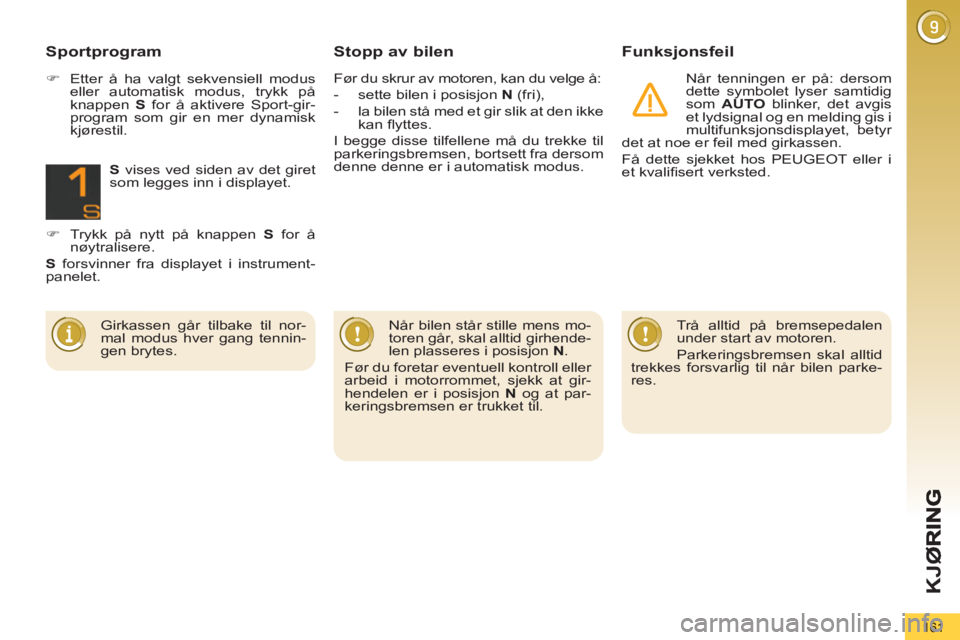

161
Stopp av bilen Funksjonsfeil
Når tenningen er på: dersom
dette symbolet lyser samtidig
som AUTO
blinker, det avgis
et lydsignal og en melding gis i
multifunksjonsdisplayet, betyr
det at noe er feil med girkassen.
Få dette sjekket hos PEUGEOT eller i
et kvalifi sert verksted.
Trå alltid på bremsepedalen
under start av motoren.
Parkeringsbremsen skal alltid
trekkes forsvarlig til når bilen parke-
res.
Når bilen står stille mens mo-
toren går, skal alltid girhende-
len plasseres i posisjon N
.
Før du foretar eventuell kontroll eller
arbeid i motorrommet, sjekk at gir-
hendelen er i posisjon N
og at par-
keringsbremsen er trukket til.
Sportprogram
)
Etter å ha valgt sekvensiell modus
eller automatisk modus, trykk på
knappen S
for å aktivere Sport-gir-
program som gir en mer dynamisk
kjørestil.
S
vises ved siden av det giret
som legges inn i displayet.
)
Trykk på nytt på knappen S
for å
nøytralisere.
S
forsvinner fra displayet i instrument-
panelet.
Girkassen går tilbake til nor-
mal modus hver gang tennin-
gen brytes.
Før du skrur av motoren, kan du velge å:
- sette bilen i posisjon N
(fri),
- la bilen stå med et gir slik at den ikke
kan fl yttes.
I begge disse tilfellene må du trekke til
parkeringsbremsen, bortsett fra dersom
denne denne er i automatisk modus
.
Page 164 of 364
K
JØ

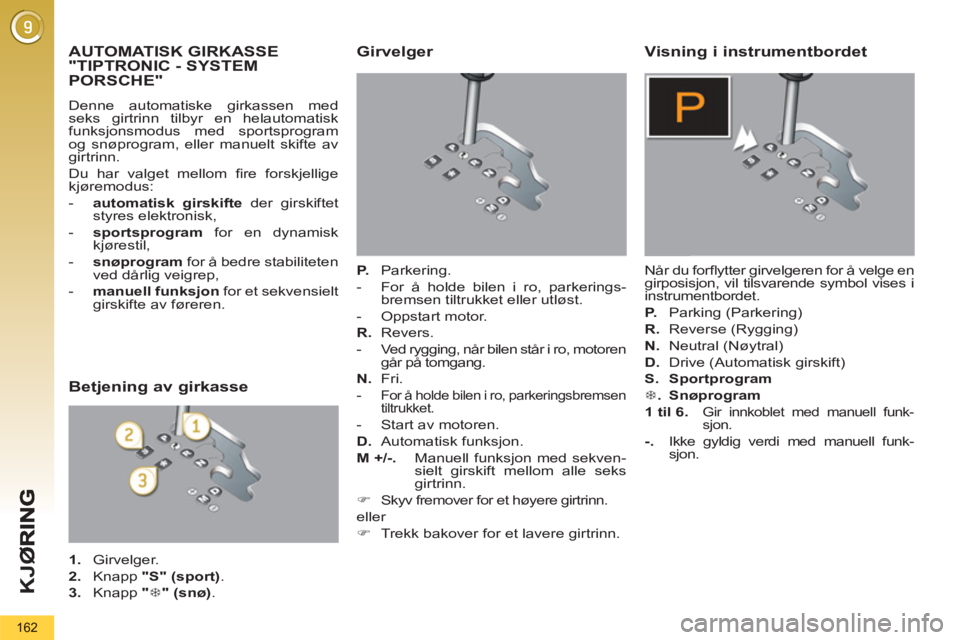

162
AUTOMATISK GIRKASSE
"TIPTRONIC - SYSTEM
PORSCHE"
Denne automatiske girkassen med
seks girtrinn tilbyr en helautomatisk
funksjonsmodus med sportsprogram
og snøprogram, eller manuelt skifte av
girtrinn.
Du har valget mellom fi re forskjellige
kjøremodus:
- automatisk girskifte
der girskiftet
styres elektronisk,
- sportsprogram
for en dynamisk
kjørestil,
- snøprogram
for å bedre stabiliteten
ved dårlig veigrep,
- manuell funksjon
for et sekvensielt
girskifte av føreren.
Girvelger
P.
Parkering.
- For å holde bilen i ro, parkerings-
bremsen tiltrukket eller utløst.
- Oppstart motor.
R.
Revers.
- Ved rygging, når bilen står i ro, motoren
går på tomgang.
N.
Fri.
-
For å holde bilen i ro, parkeringsbremsen
tiltrukket.
- Start av motoren.
D.
Automatisk funksjon.
M +/- . Manuell funksjon med sekven-
sielt girskift mellom alle seks
girtrinn.
)
Skyv fremover for et høyere girtrinn.
eller
)
Trekk bakover for et lavere girtrinn.
Visning i instrumentbordet
Når du forfl ytter girvelgeren for å velge en
girposisjon, vil tilsvarende symbol vises i
instrumentbordet.
P.
Parking (Parkering)
R.
Reverse (Rygging)
N.
Neutral (Nøytral)
D.
Drive (Automatisk girskift)
S.
Sportprogram
7
.
Snøprogram
1 til 6.
Gir innkoblet med manuell funk-
sjon.
- . Ikke gyldig verdi med manuell funk-
sjon.
Betjening av girkasse
1.
Girvelger.
2.
Knapp "S"
(sport)
.
3.
Knapp " 7
"
(snø)
.
Page 165 of 364
163
Oppstart av bilen
)
Hold foten på bremsen, og velg po-
sisjon P
eller N
.
)
Start motoren.
Dersom dette ikke gjøres, vil det avgis
et lydsignal samtidig som det vises en
melding i displayet for multifunksjoner.
)
Når motoren går, trå på bremsepe-
dalen.
)
Utløs parkeringsbremsen, unntatt
hvis parkeringsbremsen er program-
mert for automatisk funksjon.
)
Velg posisjon R
, D
eller M
,
)
Slipp bremsepedalen gradvis.
Bilen forfl ytter seg med det samme.
Dersom posisjon N
blir lagt inn
ved et uhell når bilen kjører,
sakne farten og velg posisjon D
for å akselerere. Girkassen vil da fungere med automa-
tisk tilpassing, uten at føreren trenger å
gjøre noe. Girkassen velger automatisk
det girtrinnet som passer best til kjøre-
stilen, veiforholdene og bilens last.
For å oppnå maksimal akselerasjon
uten å berøre girvelgeren, trå gasspe-
dalen helt i bunn (kick down). Girkassen
foretar en automatisk nedgiring eller be-
holder det aktuelle girtrinnet til motoren
når maksimalt turtall.
Ved bremsing vil girkassen gire ned
automatisk slik at man oppnår effektiv
motorbrems.
Dersom du brått fjerner foten fra gasspe-
dalen, skifter ikke girkassen til et høyere
girtrinn. Dette bedrer sikkerheten.
)
Velg posisjon D
for automatisk
gir-
skifte mellom alle seks girtrinn.
7
vises i instrumentbordet.
Snøprogram " 7
"
)
Trykk på knappen " 7
" etter at motoren
har startet.
Girkassen tilpasser seg kjøring på glatte
veier.
Programmet bedrer start og stabilitet på
glatte veier.
S
vises i instrumentbordet.
Sportprogram "S"
)
Trykk på knappen " S
", etter at motoren
har startet.
Girkassen vil automatisk legge vekt på
en dynamisk kjørestil.
Velg aldri posisjon N
når bilen
er i bevegelse.
Velg aldri posisjonene P
eller R
før bilen står helt i ro.
Dersom du velger posisjon R
,
D
eller M
når motoren går på
tomgang og bremsene ikke er
aktiverte, vil bilen forfl ytte seg selv
om du ikke trår på gasspedalen.
La aldri barn sitte uovervåket i bilen
når motoren går.
Dersom det skal foretas vedlikehold på
bilen mens motoren går, trekk til parke-
ringsbremsen og velg posisjon P
.
Programmene sport og snø
Disse to spesifi kke funksjonsprogramme-
ne kompletterer girkassens automatiske
funksjon under spesielle forhold.
Tilbake til automatisk funksjon
)
Du kan på et hvilket som helst tids-
punkt komme tilbake til automatisk
tilpassing ved å trykke en gang til på
den knappen som er valgt.
Page 166 of 364
K
JØ

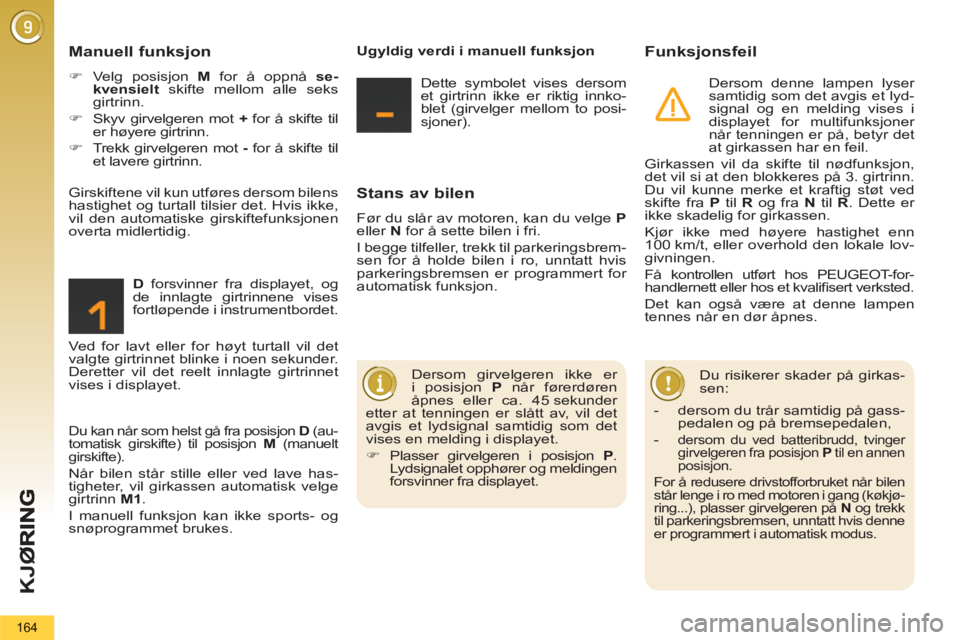

164
Stans av bilen
Før du slår av motoren, kan du velge P
eller N
for å sette bilen i fri.
I begge tilfeller, trekk til parkeringsbrem-
sen for å holde bilen i ro, unntatt hvis
parkeringsbremsen er programmert for
automatisk funksjon.
Funksjonsfeil
Dersom denne lampen lyser
samtidig som det avgis et lyd-
signal og en melding vises i
displayet for multifunksjoner
når tenningen er på, betyr det
at girkassen har en feil.
Girkassen vil da skifte til nødfunksjon,
det vil si at den blokkeres på 3. girtrinn.
Du vil kunne merke et kraftig støt ved
skifte fra P
til R
og fra N
til R
. Dette er
ikke skadelig for girkassen.
Kjør ikke med høyere hastighet enn
100 km/t, eller overhold den lokale lov-
givningen.
Få kontrollen utført hos PEUGEOT-for-
handlernett eller hos et kvalifi sert verksted.
Det kan også være at denne lampen
tennes når en dør åpnes.
Du risikerer skader på girkas-
sen:
Manuell funksjon
)
Velg posisjon M
for å oppnå se-
kvensielt
skifte mellom alle seks
girtrinn.
)
Skyv girvelgeren mot +
for å skifte til
er høyere girtrinn.
)
Trekk girvelgeren mot -
for å skifte til
et lavere girtrinn.
D
forsvinner fra displayet, og
de innlagte girtrinnene vises
fortløpende i instrumentbordet.
Dersom girvelgeren ikke er
i posisjon P
når førerdøren
åpnes eller ca. 45 sekunder
etter at tenningen er slått av, vil det
avgis et lydsignal samtidig som det
vises en melding i displayet.
)
Plasser girvelgeren i posisjon P
.
Lydsignalet opphører og meldingen
forsvinner fra displayet.
Girskiftene vil kun utføres dersom bilens
hastighet og turtall tilsier det. Hvis ikke,
vil den automatiske girskiftefunksjonen
overta midlertidig.
Ugyldig verdi i manuell funksjon
Dette symbolet vises dersom
et girtrinn ikke er riktig innko-
blet (girvelger mellom to posi-
sjoner).
Du kan når som helst gå fra posisjon D
(au-
tomatisk girskifte) til posisjon M
(manuelt
girskifte).
Når bilen står stille eller ved lave has-
tigheter, vil girkassen automatisk velge
girtrinn M1
.
I manuell funksjon kan ikke sports- og
snøprogrammet brukes. Ved for lavt eller for høyt turtall vil det
valgte girtrinnet blinke i noen sekunder.
Deretter vil det reelt innlagte girtrinnet
vises i displayet.
- dersom du trår samtidig på gass-
pedalen og på bremsepedalen,
-
dersom du ved batteribrudd, tvinger
girvelgeren fra posisjon P
til en annen
posisjon.
For å redusere drivstofforbruket når bilen
står lenge i ro med motoren i gang (køkjø-
ring...), plasser girvelgeren på N
og trekk
til parkeringsbremsen, unntatt hvis denne
er programmert i automatisk modus.
Page 167 of 364
K
JØ
165

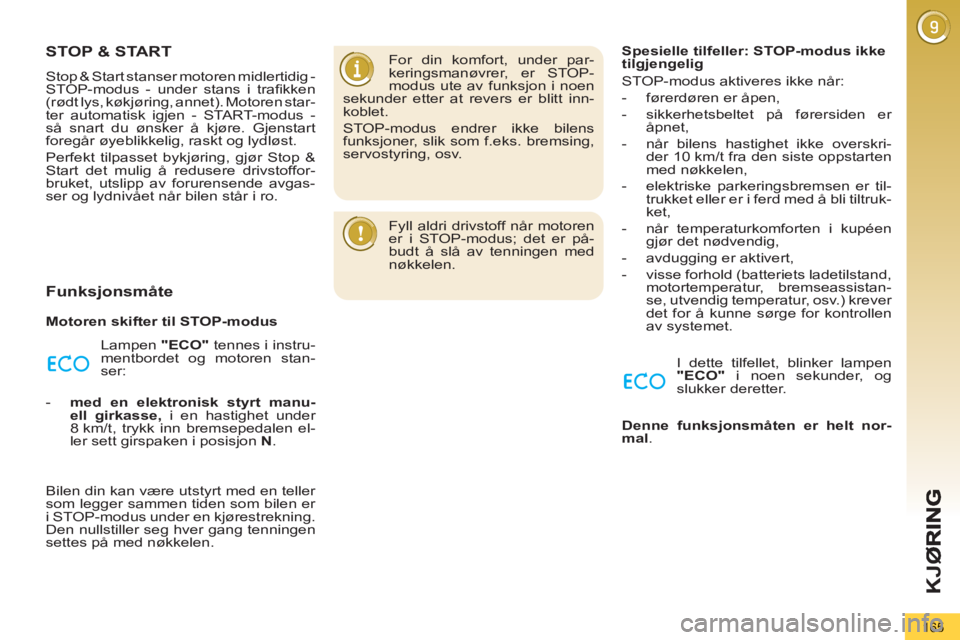

STOP & START
Stop & Start stanser motoren midlertidig -
STOP-modus - under stans i trafi kken
(rødt lys, køkjøring, annet). Motoren star-
ter automatisk igjen - START-modus -
så snart du ønsker å kjøre. Gjenstart
foregår øyeblikkelig, raskt og lydløst.
Perfekt tilpasset bykjøring, gjør Stop &
Start det mulig å redusere drivstoffor-
bruket, utslipp av forurensende avgas-
ser og lydnivået når bilen står i ro.
Funksjonsmåte
Motoren skifter til STOP-modus
Lampen "ECO"
tennes i instru-
mentbordet og motoren stan-
ser:
- med en elektronisk styrt manu-
ell girkasse,
i en hastighet under
8 km/t, trykk inn bremsepedalen el-
ler sett girspaken i posisjon N
.
Bilen din kan være utstyrt med en teller
som legger sammen tiden som bilen er
i STOP-modus under en kjørestrekning.
Den nullstiller seg hver gang tenningen
settes på med nøkkelen.
For din komfort, under par-
keringsmanøvrer, er STOP-
modus ute av funksjon i noen
sekunder etter at revers er blitt inn-
koblet.
STOP-modus endrer ikke bilens
funksjoner, slik som f.eks. bremsing,
servostyring, osv.
Fyll aldri drivstoff når motoren
er i STOP-modus; det er på-
budt å slå av tenningen med
nøkkelen.
Spesielle tilfeller: STOP-modus ikke
tilgjengelig
STOP-modus aktiveres ikke når:
- førerdøren er åpen,
- sikkerhetsbeltet på førersiden er
åpnet,
- når bilens hastighet ikke overskri-
der 10 km/t fra den siste oppstarten
med nøkkelen,
- elektriske parkeringsbremsen er til-
trukket eller er i ferd med å bli tiltruk-
ket,
- når temperaturkomforten i kupéen
gjør det nødvendig,
- avdugging er aktivert,
- visse forhold (batteriets ladetilstand,
motortemperatur, bremseassistan-
se, utvendig temperatur, osv.) krever
det for å kunne sørge for kontrollen
av systemet.
I dette tilfellet, blinker lampen
"
ECO"
i noen sekunder, og
slukker deretter.
Denne funksjonsmåten er helt nor-
mal
.
Page 168 of 364
K
JØ
166

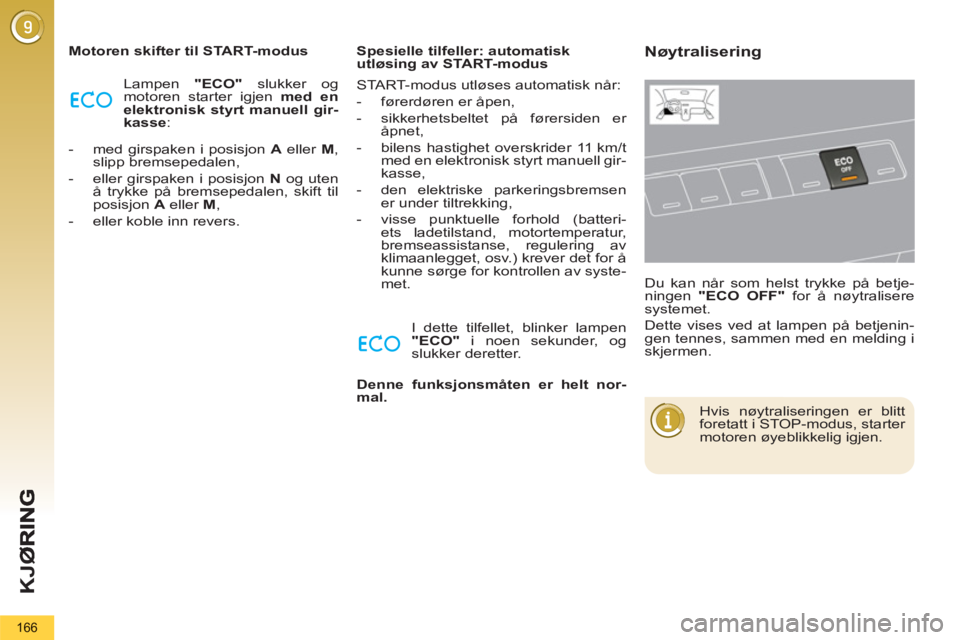

Motoren skifter til START-modus
Lampen "ECO"
slukker og
motoren starter igjen med en
elektronisk styrt manuell gir-
kasse
:
- med girspaken i posisjon A
eller M
,
slipp bremsepedalen,
- eller girspaken i posisjon N
og uten
å trykke på bremsepedalen, skift til
posisjon A
eller M
,
- eller koble inn revers.
I dette tilfellet, blinker lampen
"ECO"
i noen sekunder, og
slukker deretter.
Spesielle tilfeller: automatisk
utløsing av START-modus
Denne funksjonsmåten er helt nor-
mal.
Nøytralisering
Du kan når som helst trykke på betje-
ningen "ECO OFF"
for å nøytralisere
systemet.
Dette vises ved at lampen på betjenin-
gen tennes, sammen med en melding i
skjermen.
Hvis nøytraliseringen er blitt
foretatt i STOP-modus, starter
motoren øyeblikkelig igjen.
START-modus utløses automatisk når:
- førerdøren er åpen,
- sikkerhetsbeltet på førersiden er
åpnet,
- bilens hastighet overskrider 11 km/t
med en elektronisk styrt manuell gir-
kasse,
- den elektriske parkeringsbremsen
er under tiltrekking,
- visse punktuelle forhold (batteri-
ets ladetilstand, motortemperatur,
bremseassistanse, regulering av
klimaanlegget, osv.) krever det for å
kunne sørge for kontrollen av syste-
met.
Page 169 of 364
167
Reaktivering
Systemet reaktiveres seg au-
tomatisk ved hver oppstart
med nøkkelen.
Funksjonsfeil
Hvis systemet har en funksjonsfeil, blin-
ker lampen på betjeningen "ECO OFF"
,
og lyser deretter vedvarende.
Få systemet kontrollert hos PEUGEOT-
forhandlernett eller hos et kvalifi sert
verksted.
Hvis STOP-modus har en funksjonsfeil,
er det mulig at bilen stanser: alle lampe-
ne i instrumentbordet tennes. Det er da
nødvendig å slå av tenningen og deret-
ter starte igjen med nøkkelen.
Før ethvert inngrep under pan-
seret, nøytraliser Stop & Start
for å unngå risikoen for skader
i forbindelse med en automatisk utlø-
sing av START-modus.
Stop & Start har avansert
teknologi. For alt arbeid som
skal utføres på bilen, kontakt
et kvalifi sert verksted som har den
nødvendige kompetanse og tilpasset
materiell, hvilket du er garantert hos
PEUGEOT-forhandlernett.
Vedlikehold
Dette systemet krever et 12V-batteri
med spesielle teknologiske spesifi ka-
sjoner (referanse fås i PEUGEOT-for-
handlernett).
Montering av et batteri som ikke har en
PEUGEOT-referanse medfører risiko
for funksjonsfeil i systemet.
For å lade batteriet, bruk en 12 V-lader,
og overhold polene. Trykk en gang til på betjeningen "ECO
OFF".
Systemet er igjen aktivt; dette vises ved
at lampen på betjeningen slukker og det
gis en melding i displayet.
Page 170 of 364
K
JØ
168
PARKERINGSASSISTANSE
FORAN OG/ELLER BAK
MED GRAFISK SYMBOL OG LYDSIGNAL
System som består av fi re sensorer
som er plassert i støtfangeren foran og/
eller bak.
Disse sensorene registrerer enhver
hindring (person, bil, tre, grind,osv.) som
befi nner seg bak bilen. Systemet kan
derimot ikke registrere hindringer som
befi nner seg rett under støtfangeren. Ryggevarsleren aktiveres
når:
- bilen settes i revers,
- bilen kjører fremover i under 10 km/t,
Et lydsignal og en visning av bilen i dis-
playet for multifunksjoner bekrefter at
systemet er aktivert.
En gjenstand, som for eksempel
en påle, en oppmerkingskjegle
eller lignende, kan registreres i
begynnelsen av manøveren, men kan-
skje ikke lenger når bilen nærmer seg
hindringen. Informasjonen om detektering av hindring
gis av:
- et lydsignal som øker i hyppighet
etterhvert som hindringen nærmer
seg,
- et grafi sk symbol i displayet for mul-
tifunksjoner, med segmenter som
vises stadig nærmere bilen.
Hindringen lokaliseres i forhold til lydsigna-
let som gis i høyttalerne - foran eller bak, og
venstre eller høyre.
Når avstanden mellom "bilen/hindrin-
gen" er under ca. tretti centimenter,
vil lydsignalet lyde permanent og/eller
symbolet "Danger" vil eventuelt vises i
displayet for multifunksjoner.
