Page 31 of 364
29
A
M
Gépjármű-paraméterek
A menü bizonyos vezetési és kényelmi
berendezések be- és kikapcsolását te-
szi lehetővé * :
- hátramenetben bekapcsoló ablak-
törlő (ld. a "Tájékozódás" c. részt"),
- részleges kireteszelés (ld. a "Nyitás"
c. részt),
- kísérő- és fogadóvilágítás (ld. a "Tá-
jékozódás" c. részt),
- hangulatvilágítás (ld. a "Tájékozó-
dás" c. részt),
- nappali világítás (ld. a "Tájékozó-
dás" c. részt),
- kanyarfényszórók (ld. a "Tájékozó-
dás" c. részt),
- automata vagy kézi parkolófék (ld. a
"Vezetés" c. részt).
Mértékegységek kiválasztása
A menü a mértékegységek kiválasztá-
sát teszi lehetővé: hőmérséklet (°Cel-
sius vagy °Fahrenheit) és fogyasztás
(l/100 km, mérföld/gallon vagy km/l).
Nyelv kiválasztása
A menü a kijelzés nyelvének kiválasz-
tását teszi lehetővé: német, angol, spa-
nyol, francia, olasz, fl amand, portugál,
török * .
A főmenü és a hozzá kap-
csolódó funkciók csak álló
helyzetben érhetők el, az 1-
4
gombokkal.
Egy bizonyos sebességi küszöb átlé-
pésekor a kijelzőn megjelenő üzenet
tájékoztat arról, hogy a főmenü nem
jeleníthető meg.
A fedélzeti számítógép kijelzései
csak menet közben hozzáférhetők, a
2
-es és 3
-as gombbal (lásd a "Fedél-
zeti számítógép" c. részt).
Főmenü
)
A főmenübe való belépéshez és az
alábbi funkciók egyikének kiválasz-
tásához nyomja meg az 1-es
gom-
bot:
- "Gépjármű-paraméterek",
- "Nyelv kiválasztása",
- "Mértékegységek kiválasztása".
)
A képernyőn való helyváltoztatás-
hoz nyomja meg a 2
-es vagy 3
-as
gombot.
)
A kiválasztás jóváhagyásához
nyomja meg ismét az 1
-es gombot.
*
Rendeltetéstől függően.
VISSZAJELZÉSEK
A gyújtás ráadásakor
A gyújtás ráadásakor egyes fi gyelmez-
tető visszajelzések néhány másodperc-
re kigyulladnak.
A motor beindulását követően ezeknek
a visszajelzéseknek ki kell aludniuk.
Ha tovább világítanak, indulás előtt tá-
jékozódjon az adott fi gyelmeztető visz-
szajelzésről.
Kapcsolódó fi gyelmeztetések
Egyes visszajelzések kigyulladását
hangjelzés és a többfunkciós képer-
nyőn megjelenő üzenet kíséri.
A visszajelzések folyamatos fény-
nyel világítanak vagy villognak.
Egyes visszajelzések mind-
két módon működhetnek. Az, hogy
normális jelenségről vagy rendelle-
nességről van-e szó, kizárólag akkor
dönthető el, ha tudja, hogy az adott
működési mód (folyamatos fény vagy
villogás) a gépjármű milyen működé-
si állapotával áll összefüggésben.
A gépjármű vezetőjét vizuálisan tájé-
koztatják egy adott rendszer bekap-
csolásáról (be- és kikapcsolt állapot
visszajelzései), illetve rendellenesség
megjelenéséről (fi gyelmeztető vissza-
jelzések).
Page 32 of 364
30
A
M
Dízel
előizzítás
folyamatos
. A kapcsoló 2. (gyújtás)
pozícióban van. Az indítással várja meg, amíg kialszik a lámpa.
A kijelzés időtartama az időjárási viszonyoktól
függ.
Bal oldali
irányjelző
hang
kíséretében
villog
. A világításkapcsolót lefelé
állította.
Jobb oldali
irányjelző
hang
kíséretében
villog
. A világításkapcsolót felfelé
állította.

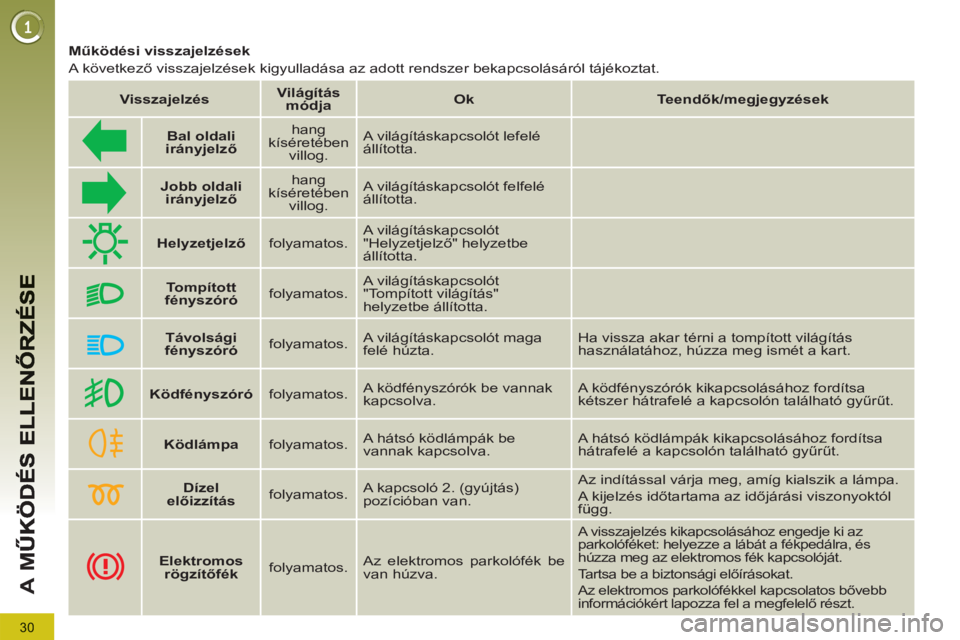

Működési visszajelzések
A következő visszajelzések kigyulladása az adott rendszer bekapcsolásáról tájékoztat.
Visszajelzés
Világítás
módja
Ok
Teendők/megjegyzések
Helyzetjelző
folyamatos
. A világításkapcsolót
"Helyzetjelző" helyzetbe
állította.
Tompított
fényszóró
folyamatos
. A világításkapcsolót
"Tompított világítás"
helyzetbe állította.
Távolsági
fényszóró
folyamatos
. A világításkapcsolót maga
felé húzta. Ha vissza akar térni a tompított világítás
használatához, húzza meg ismét a kart.
Ködfényszóró
folyamatos. A ködfényszórók be vannak
kapcsolva. A ködfényszórók kikapcsolásához fordítsa
kétszer hátrafelé a kapcsolón található gyűrűt.
Ködlámpa
folyamatos. A hátsó ködlámpák be
vannak kapcsolva. A hátsó ködlámpák kikapcsolásához fordítsa
hátrafelé a kapcsolón található gyűrűt.
Elektromos
rögzítőfék
folyamatos. Az elektromos parkolófék be
van húzva.
A visszajelzés kikapcsolásához engedje ki az
parkolóféket: helyezze a lábát a fékpedálra, és
húzza meg az elektromos fék kapcsolóját.
Tartsa be a biztonsági előírásokat.
Az elektromos parkolófékkel kapcsolatos bővebb
információkért lapozza fel a megfelelő részt.
Page 33 of 364
31
A
M

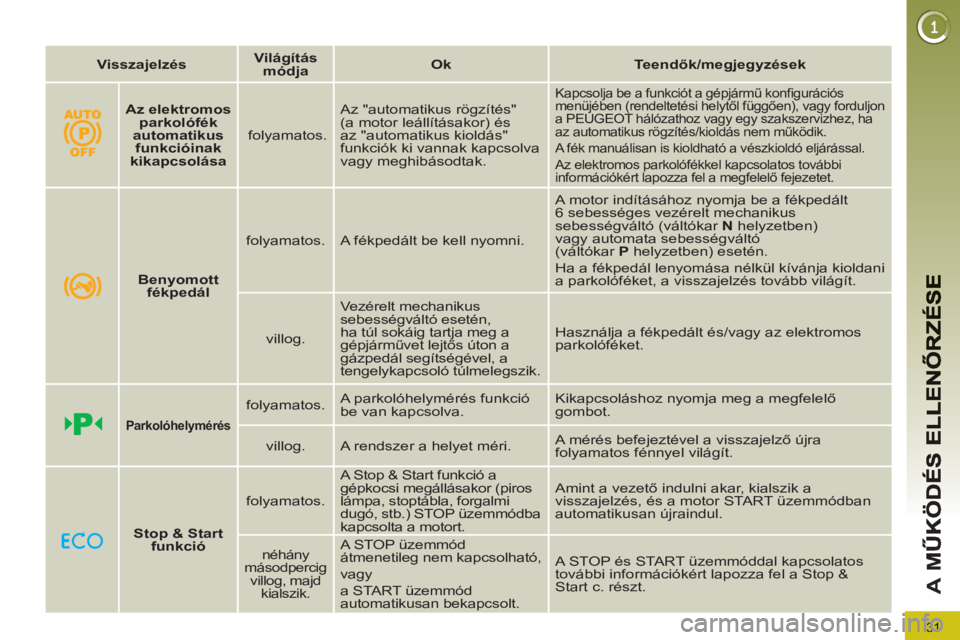

Visszajelzés
Világítás
módja
Ok
Teendők/megjegyzések
Az elektromos
parkolófék
automatikus
funkcióinak
kikapcsolása
folyamatos. Az "automatikus rögzítés"
(a motor leállításakor) és
az "automatikus kioldás"
funkciók ki vannak kapcsolva
vagy meghibásodtak.
Kapcsolja be a funkciót a gépjármű konfi gurációs
menüjében (rendeltetési helytől függően), vagy forduljon
a PEUGEOT hálózathoz vagy egy szakszervizhez, ha
az automatikus rögzítés/kioldás nem működik.
A fék manuálisan is kioldható a vészkioldó eljárással.
Az elektromos parkolófékkel kapcsolatos további
információkért lapozza fel a megfelelő fejezetet.
Benyomott
fékpedál
folyamatos. A fékpedált be kell nyomni. A motor indításához nyomja be a fékpedált
6 sebességes vezérelt mechanikus
sebességváltó (váltókar N
helyzetben)
vagy automata sebességváltó
(váltókar P
helyzetben) esetén.
Ha a fékpedál lenyomása nélkül kívánja kioldani
a parkolóféket, a visszajelzés tovább világít.
villog. Vezérelt mechanikus
sebességváltó esetén,
ha túl sokáig tartja meg a
gépjárművet lejtős úton a
gázpedál segítségével, a
tengelykapcsoló túlmelegszik. Használja a fékpedált és/vagy az elektromos
parkolóféket.
Parkolóhelymérés
folyamatos
. A parkolóhelymérés funkció
be van kapcsolva. Kikapcsoláshoz nyomja meg a megfelelő
gombot.
villog
. A rendszer a helyet méri. A mérés befejeztével a visszajelző újra
folyamatos fénnyel világít.
Stop & Start
funkció
folyamatos
. A Stop & Start funkció a
gépkocsi megállásakor (piros
lámpa, stoptábla, forgalmi
dugó, stb.) STOP üzemmódba
kapcsolta a motort. Amint a vezető indulni akar, kialszik a
visszajelzés, és a motor START üzemmódban
automatikusan újraindul.
néhány
másodpercig
villog, majd
kialszik.
A STOP üzemmód
átmenetileg nem kapcsolható,
vagy
a START üzemmód
automatikusan bekapcsolt. A STOP és START üzemmóddal kapcsolatos
további információkért lapozza fel a Stop &
Start c. részt.
Page 34 of 364
32
A
M

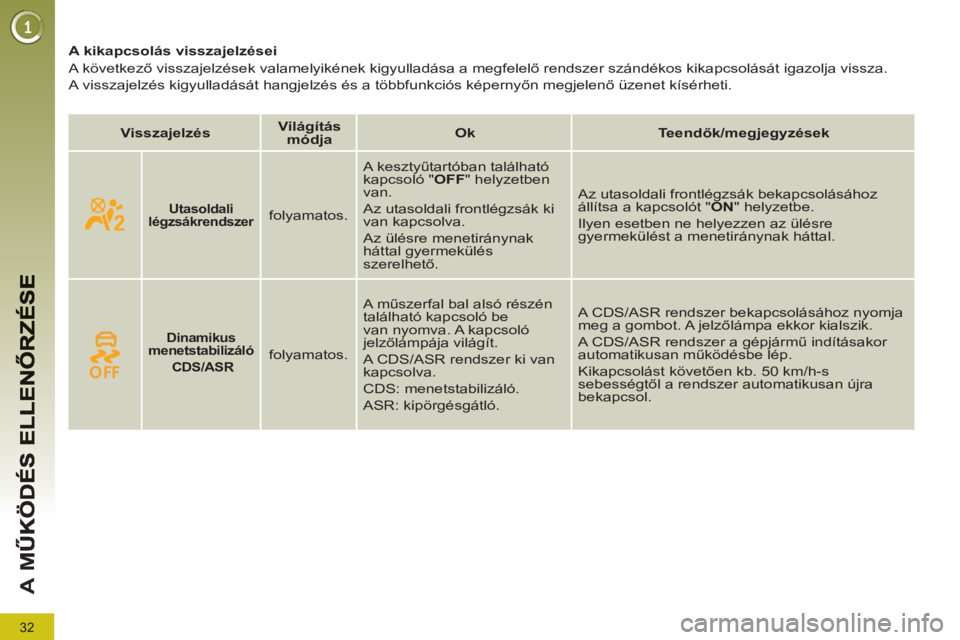

A kikapcsolás visszajelzései
A következő visszajelzések valamelyikének kigyulladása a megfelelő rendszer szándékos kikapcsolását igazolja vissza.
A visszajelzés kigyulladását hangjelzés és a többfunkciós képernyőn megjelenő üzenet kísérheti.
Visszajelzés
Világítás
módja
Ok
Teendők/megjegyzések
Utasoldali
légzsákrendszer
folyamatos. A kesztyűtartóban található
kapcsoló " OFF
" helyzetben
van.
Az utasoldali frontlégzsák ki
van kapcsolva.
Az ülésre menetiránynak
háttal gyermekülés
szerelhető. Az utasoldali frontlégzsák bekapcsolásához
állítsa a kapcsolót " ON
" helyzetbe.
Ilyen esetben ne helyezzen az ülésre
gyermekülést a menetiránynak háttal.
Dinamikus
menetstabilizáló
CDS/ASR
folyamatos
. A műszerfal bal alsó részén
található kapcsoló be
van nyomva. A kapcsoló
jelzőlámpája világít.
A CDS/ASR rendszer ki van
kapcsolva.
CDS: menetstabilizáló.
ASR: kipörgésgátló. A CDS/ASR rendszer bekapcsolásához nyomja
meg a gombot. A jelzőlámpa ekkor kialszik.
A CDS/ASR rendszer a gépjármű indításakor
automatikusan működésbe lép.
Kikapcsolást követően kb. 50 km/h-s
sebességtől a rendszer automatikusan újra
bekapcsol.
Page 35 of 364
A
M

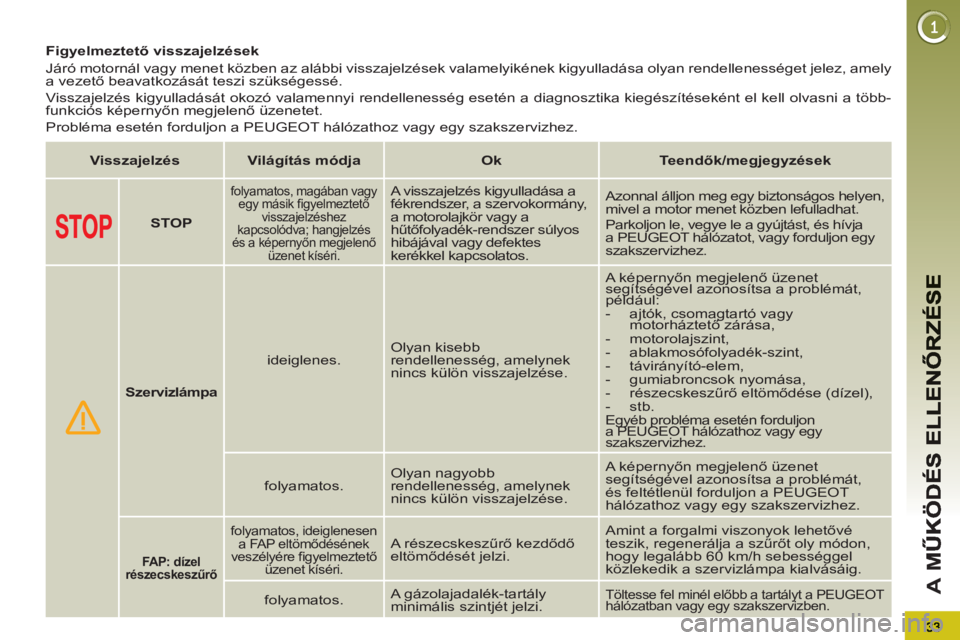

Figyelmeztető visszajelzések
Járó motornál vagy menet közben az alábbi visszajelzések valamelyikének kigyulladása olyan rendellenességet jelez, amely
a vezető beavatkozását teszi szükségessé.
Visszajelzés kigyulladását okozó valamennyi rendellenesség esetén a diagnosztika kiegészítéseként el kell olvasni a több-
funkciós képernyőn megjelenő üzenetet.
Probléma esetén forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Visszajelzés
Világítás módja
Ok
Teendők/megjegyzések
STOP
folyamatos, magában vagy
egy másik fi gyelmeztető
visszajelzéshez
kapcsolódva; hangjelzés
és a képernyőn megjelenő
üzenet kíséri
.
A visszajelzés kigyulladása a
fékrendszer, a szervokormány,
a motorolajkör vagy a
hűtőfolyadék-rendszer súlyos
hibájával vagy defektes
kerékkel kapcsolatos. Azonnal álljon meg egy biztonságos helyen,
mivel a motor menet közben lefulladhat.
Parkoljon le, vegye le a gyújtást, és hívja
a PEUGEOT hálózatot, vagy forduljon egy
szakszervizhez.
Szervizlámpa
ideiglenes
. Olyan kisebb
rendellenesség, amelynek
nincs külön visszajelzése. A képernyőn megjelenő üzenet
segítségével azonosítsa a problémát,
például:
- ajtók, csomagtartó vagy
motorháztető zárása,
- motorolajszint,
- ablakmosófolyadék-szint,
- távirányító-elem,
- gumiabroncsok nyomása,
- részecskeszűrő eltömődése (dízel),
- stb.
Egyéb probléma esetén forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
folyamatos
. Olyan nagyobb
rendellenesség, amelynek
nincs külön visszajelzése. A képernyőn megjelenő üzenet
segítségével azonosítsa a problémát,
és feltétlenül forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
FAP: dízel
részecskeszűrő
folyamatos, ideiglenesen
a FAP eltömődésének
veszélyére fi gyelmeztető
üzenet kíséri
.
A részecskeszűrő kezdődő
eltömődését jelzi. Amint a forgalmi viszonyok lehetővé
teszik, regenerálja a szűrőt oly módon,
hogy legalább 60 km/h sebességgel
közlekedik a szervizlámpa kialvásáig.
folyamatos
. A gázolajadalék-tartály
minimális szintjét jelzi.
Töltesse fel minél előbb a tartályt a PEUGEOT
hálózatban vagy egy szakszervizben.
Page 36 of 364
34
A
M

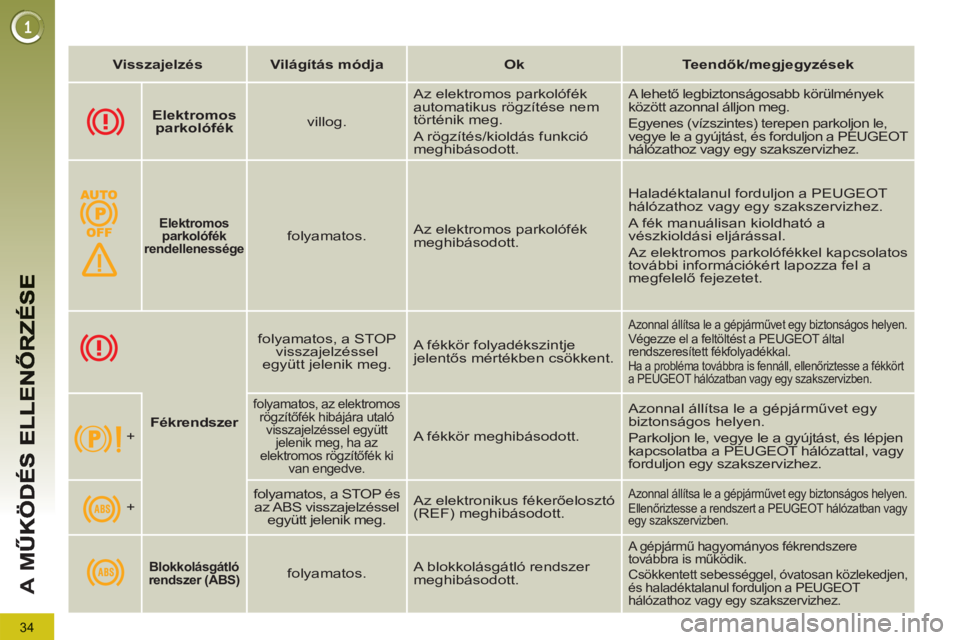

Elektromos
parkolófék
villog
. Az elektromos parkolófék
automatikus rögzítése nem
történik meg.
A rögzítés/kioldás funkció
meghibásodott.
A lehető legbiztonságosabb körülmények
között azonnal álljon meg.
Egyenes (vízszintes) terepen parkoljon le,
vegye le a gyújtást, és forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Elektromos
parkolófék
rendellenessége
folyamatos. Az elektromos parkolófék
meghibásodott. Haladéktalanul forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
A fék manuálisan kioldható a
vészkioldási eljárással.
Az elektromos parkolófékkel kapcsolatos
további információkért lapozza fel a
megfelelő fejezetet.
Visszajelzés
Világítás módja
Ok
Teendők/megjegyzések
Fékrendszer
folyamatos, a STOP
visszajelzéssel
együtt jelenik meg
. A fékkör folyadékszintje
jelentős mértékben csökkent.
Azonnal állítsa le a gépjárművet egy biztonságos helyen.
Végezze el a feltöltést a PEUGEOT által
rendszeresített fékfolyadékkal.
Ha a probléma továbbra is fennáll, ellenőriztesse a fékkört
a PEUGEOT hálózatban vagy egy szakszervizben.
+
folyamatos, az elektromos
rögzítőfék hibájára utaló
visszajelzéssel együtt
jelenik meg, ha az
elektromos rögzítőfék ki
van engedve
.
A fékkör meghibásodott. Azonnal állítsa le a gépjárművet egy
biztonságos helyen.
Parkoljon le, vegye le a gyújtást, és lépjen
kapcsolatba a PEUGEOT hálózattal, vagy
forduljon egy szakszervizhez.
+
folyamatos, a STOP és
az ABS visszajelzéssel
együtt jelenik meg
.
Az elektronikus fékerőelosztó
(REF) meghibásodott. Azonnal állítsa le a gépjárművet egy biztonságos helyen.
Ellenőriztesse a rendszert a PEUGEOT hálózatban vagy
egy szakszervizben.
Blokkolásgátló
rendszer
(ABS)
folyamatos
. A blokkolásgátló rendszer
meghibásodott.
A gépjármű hagyományos fékrendszere
továbbra is működik.
Csökkentett sebességgel, óvatosan közlekedjen,
és haladéktalanul forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Page 37 of 364
35
A
M
Visszajelzés
Világítás módja
Ok
Teendők/megjegyzések
A motor
öndiagnosztikai
rendszere
villog
. A motor ellenőrző rendszere
meghibásodott. Fennáll a katalizátor károsodásának veszélye.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
folyamatos
. A környezetvédelmi rendszer
meghibásodott.
A visszajelzésnek a motor indításakor ki kell
aludnia.
Ha nem alszik ki, haladéktalanul forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
Minimális
üzemanyagszint
folyamatos, mutató a
piros zónában. Az első kigyulladáskor még
kb. 6 liter
üzemanyag áll a
rendelkezésére.
Ebben a pillanatban
megkezdődik a
tartalék-üzemanyag
felhasználása. Feltétlenül töltsön üzemanyagot a
tartályba, még mielőtt teljesen kifogyna.
A visszajelzés minden gyújtásráadáskor
kigyullad, amíg nem tölt elegendő
mennyiségű üzemanyagot a tartályba.
A tartály űrtartalma: kb. 60 liter
.
Ne hagyja, hogy az üzemanyag
teljesen kifogyjon, mert károsodhat a
környezetvédelmi és a befecskendező
rendszer.
Maximális
hűtőfolyadék-
hőmérséklet
folyamatos, mutató a
piros zónában. A hűtőfolyadék hőmérséklete
túl magas.
Azonnal álljon meg egy biztonságos helyen.
Várja meg, amíg lehűl a motor, és ha
szükséges, végezze el a feltöltést.
Ha a probléma továbbra is fennáll, forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Motorolajnyomás
folyamatos
. A motor kenőköre
meghibásodott.
Azonnal álljon meg egy biztonságos helyen.
Parkoljon le, vegye le a gyújtást, és
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.

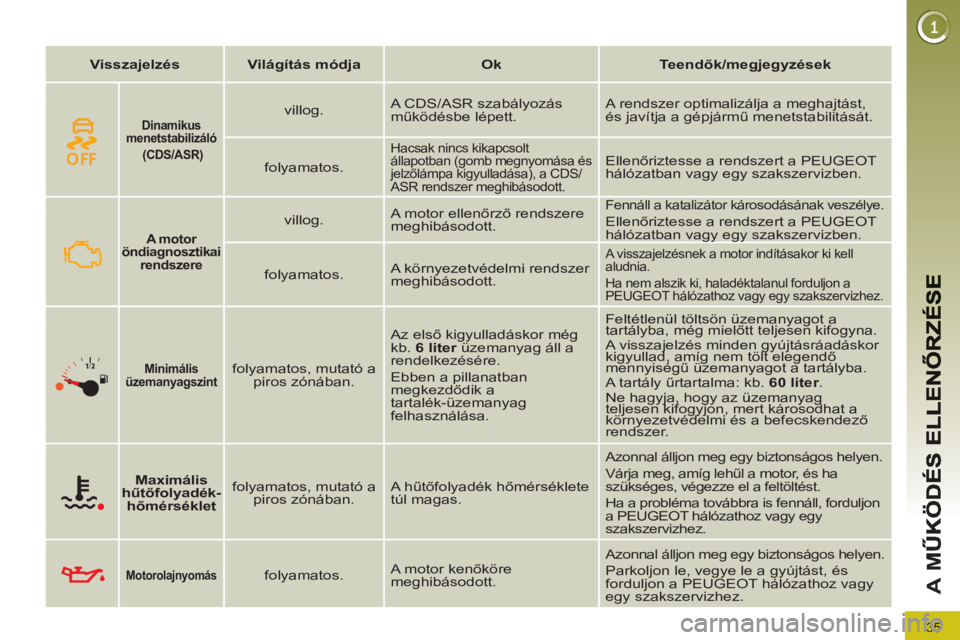

Dinamikus
menetstabilizáló
(CDS/ASR)
villog. A CDS/ASR szabályozás
működésbe lépett. A rendszer optimalizálja a meghajtást,
és javítja a gépjármű menetstabilitását.
folyamatos.
Hacsak nincs kikapcsolt
állapotban (gomb megnyomása és
jelzőlámpa kigyulladása), a CDS/
ASR rendszer meghibásodott. Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Page 38 of 364
36
A
M

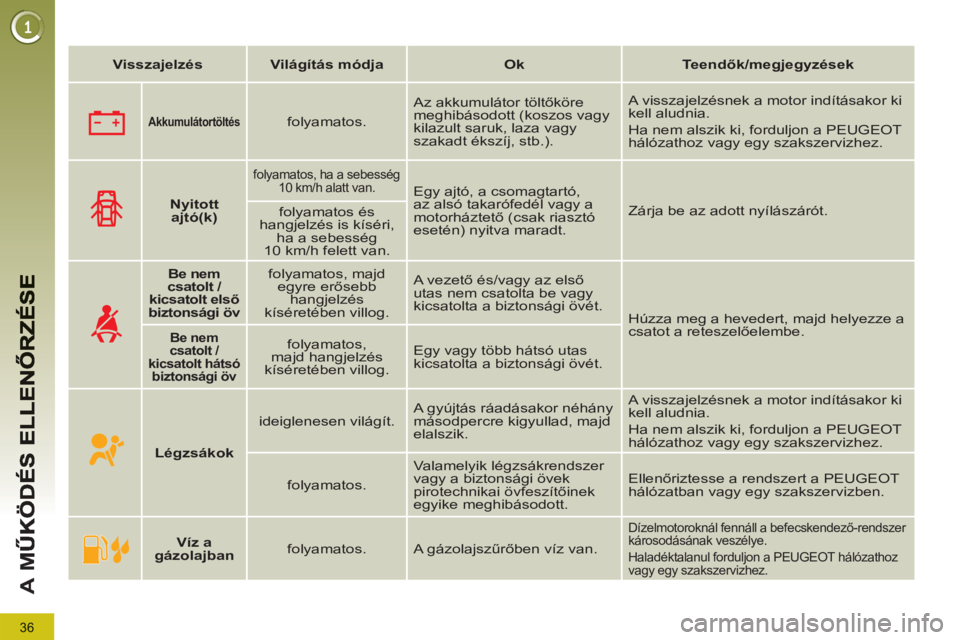

Akkumulátortöltés
folyamatos
. Az akkumulátor töltőköre
meghibásodott (koszos vagy
kilazult saruk, laza vagy
szakadt ékszíj, stb.). A visszajelzésnek a motor indításakor ki
kell aludnia.
Ha nem alszik ki, forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Visszajelzés
Világítás módja
Ok
Teendők/megjegyzések
Be nem
csatolt
/
kicsatolt
első
biztonsági öv
folyamatos, majd
egyre erősebb
hangjelzés
kíséretében villog
. A vezető és/vagy az első
utas nem csatolta be vagy
kicsatolta a biztonsági övét.
Húzza meg a hevedert, majd helyezze a
csatot a reteszelőelembe.
Be nem
csatolt
/
kicsatolt
hátsó
biztonsági öv
folyamatos,
majd hangjelzés
kíséretében villog
. Egy vagy több hátsó utas
kicsatolta a biztonsági övét.
Nyitott
ajtó(k)
folyamatos, ha a sebesség
10 km/h alatt van.
Egy ajtó, a csomagtartó,
az alsó takarófedél vagy a
motorháztető (csak riasztó
esetén) nyitva maradt. Zárja be az adott nyílászárót.
folyamatos és
hangjelzés is kíséri,
ha a sebesség
10 km/h felett van.
Légzsákok
ideiglenesen világít
. A gyújtás ráadásakor néhány
másodpercre kigyullad, majd
elalszik. A visszajelzésnek a motor indításakor ki
kell aludnia.
Ha nem alszik ki, forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
folyamatos
. Valamelyik légzsákrendszer
vagy a biztonsági övek
pirotechnikai övfeszítőinek
egyike meghibásodott. Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Víz a
gázolajban
folyamatos
. A gázolajszűrőben víz van.
Dízelmotoroknál fennáll a befecskendező-rendszer
károsodásának veszélye.
Haladéktalanul forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
Page 39 of 364
37
A
M

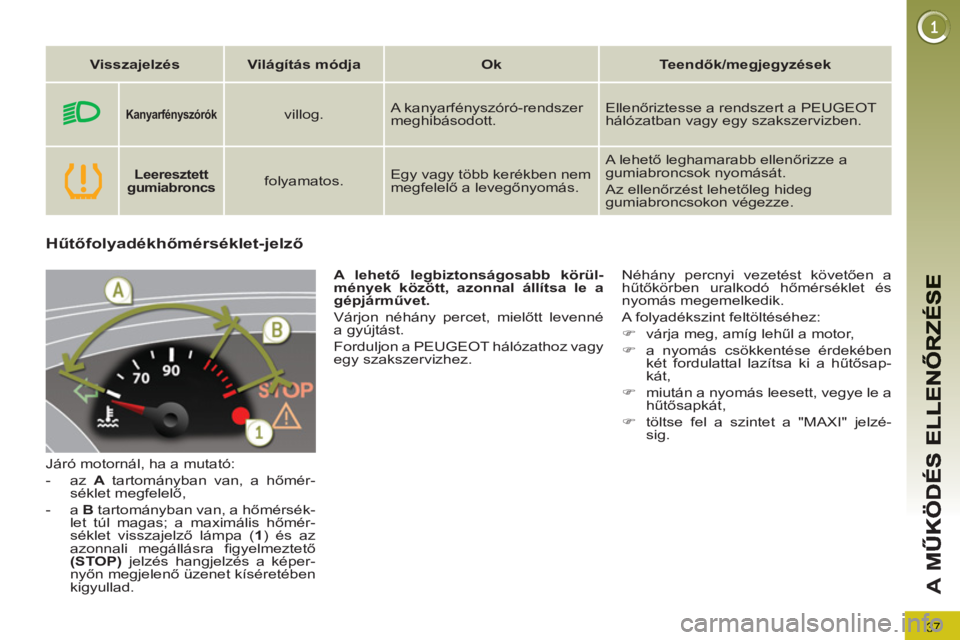

Hűtőfolyadékhőmérséklet-jelző
Járó motornál, ha a mutató:
- az A
tartományban van, a hőmér-
séklet megfelelő,
- a B
tartományban van, a hőmérsék-
let túl magas; a maximális hőmér-
séklet visszajelző lámpa ( 1
) és az
azonnali megállásra fi gyelmeztető
(STOP)
jelzés hangjelzés a képer-
nyőn megjelenő üzenet kíséretében
kigyullad. Néhány percnyi vezetést követően a
hűtőkörben uralkodó hőmérséklet és
nyomás megemelkedik.
A folyadékszint feltöltéséhez:
)
várja meg, amíg lehűl a motor,
)
a nyomás csökkentése érdekében
két fordulattal lazítsa ki a hűtősap-
kát,
)
miután a nyomás leesett, vegye le a
hűtősapkát,
)
töltse fel a szintet a "MAXI" jelzé-
sig.
A lehető legbiztonságosabb körül-
mények között, azonnal állítsa le a
gépjárművet.
Várjon néhány percet, mielőtt levenné
a gyújtást.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Visszajelzés
Világítás módja
Ok
Teendők/megjegyzések
Kanyarfényszórók
villog
. A kanyarfényszóró-rendszer
meghibásodott. Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Leeresztett
gumiabroncs
folyamatos
. Egy vagy több kerékben nem
megfelelő a levegőnyomás. A lehető leghamarabb ellenőrizze a
gumiabroncsok nyomását.
Az ellenőrzést lehetőleg hideg
gumiabroncsokon végezze.
Page 40 of 364
38
A
M

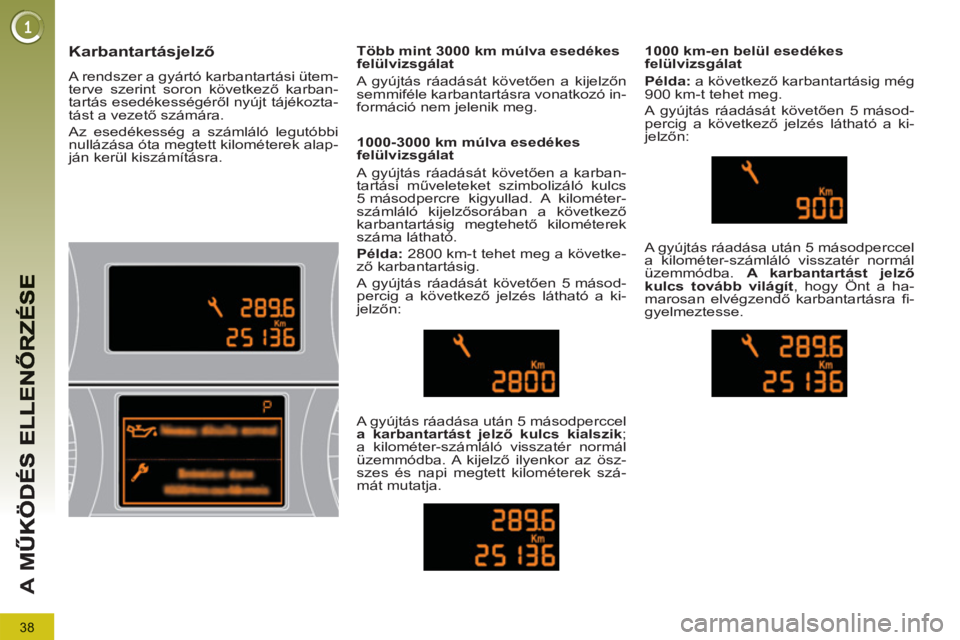

Karbantartásjelző
A rendszer a gyártó karbantartási ütem-
terve szerint soron következő karban-
tartás esedékességéről nyújt tájékozta-
tást a vezető számára.
Az esedékesség a számláló legutóbbi
nullázása óta megtett kilométerek alap-
ján kerül kiszámításra.
1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karban-
tartási műveleteket szimbolizáló kulcs
5 másodpercre kigyullad. A kilométer-
számláló kijelzősorában a következő
karbantartásig megtehető kilométerek
száma látható.
Példa:
2800 km-t tehet meg a követke-
ző karbantartásig.
A gyújtás ráadását követően 5 másod-
percig a következő jelzés látható a ki-
jelzőn:
A gyújtás ráadása után 5 másodperccel
a karbantartást jelző kulcs kialszik
;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az ösz-
szes és napi megtett kilométerek szá-
mát mutatja.
1000 km-en belül esedékes
felülvizsgálat
Példa:
a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másod-
percig a következő jelzés látható a ki-
jelzőn:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantartást jelző
kulcs tovább világít
, hogy Önt a ha-
marosan elvégzendő karbantartásra fi -
gyelmeztesse.
Több mint 3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó in-
formáció nem jelenik meg.
