PEUGEOT 5008 2013 Manual de utilização (in Portuguese)

CO
9

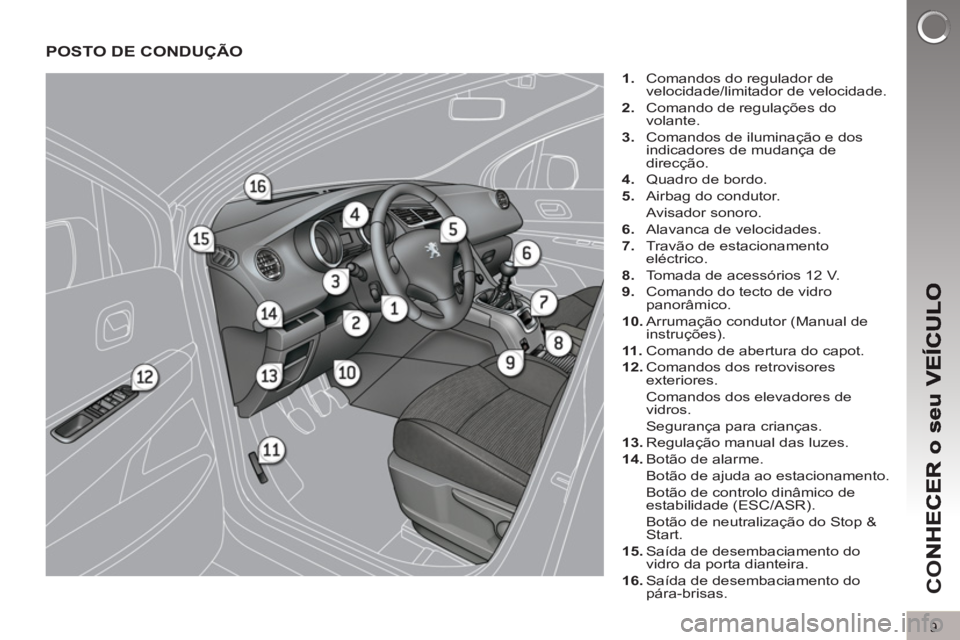

POSTO DE CONDUÇÃO


1.
Comandos do regulador de
velocidade/limitador de velocidade.

2.
Comando de regulações do
volante.

3.
Comandos de iluminação e dos
indicadores de mudança de
direcção.

4.
Quadro de bordo.

5.
Airbag do condutor.
Avisador sonoro.

6.
Alavanca de velocidades.

7.
Travão de estacionamento
eléctrico.

8.
Tomada de acessórios 12 V.

9.
Comando do tecto de vidro
panorâmico.

10.
Arrumação condutor (Manual de
instruções).

11 .
Comando de abertura do capot.

12.
Comandos dos retrovisores
exteriores.
Comandos dos elevadores de
vidros.
Segurança para crianças.

13.
Regulação manual das luzes.

14.
Botão de alarme.
Botão de ajuda ao estacionamento.
Botão de controlo dinâmico de
estabilidade (ESC/ASR).
Botão de neutralização do Stop &
Start.

15.
Saída de desembaciamento do
vidro da porta dianteira.

16.
Saída de desembaciamento do
pára-brisas.

CO
10

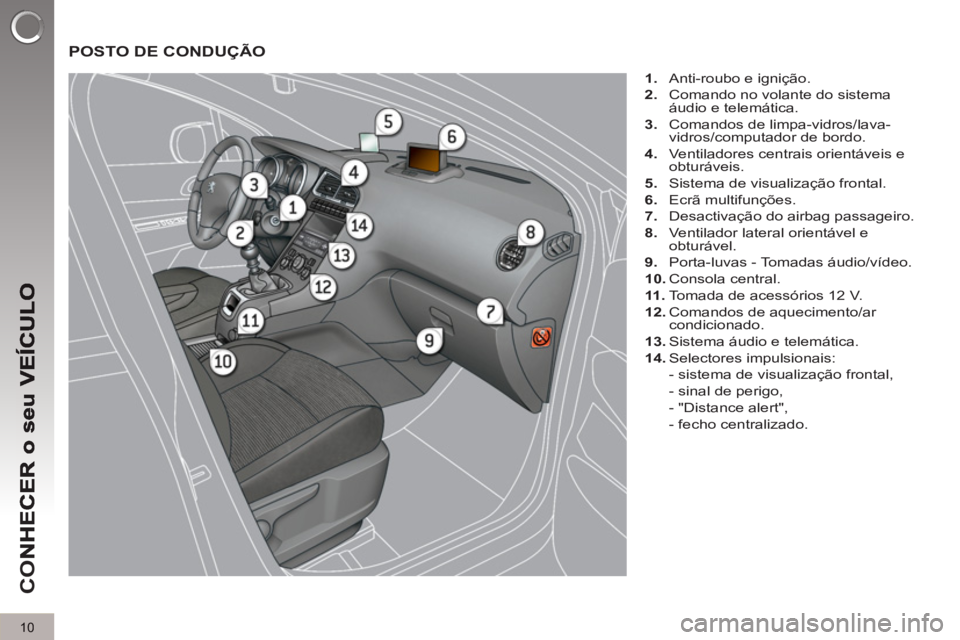

POSTO DE CONDUÇÃO



1.
Anti-roubo e ignição.

2.
Comando no volante do sistema
áudio e telemática.

3.
Comandos de limpa-vidros/lava-
vidros/computador de bordo.

4.
Ventiladores centrais orientáveis e
obturáveis.

5.
Sistema de visualização frontal.

6.
Ecrã multifunções.

7.
Desactivação do airbag passageiro.

8.
Ventilador lateral orientável e
obturável.

9.
Porta-luvas - Tomadas áudio/vídeo.

10.
Consola central.

11 .
Tomada de acessórios 12 V.

12.
Comandos de aquecimento/ar
condicionado.

13.
Sistema áudio e telemática.

14.
Selectores impulsionais:
- sistema de visualização frontal,
- sinal de perigo,
- "Distance alert",
- fecho centralizado.

CO
11

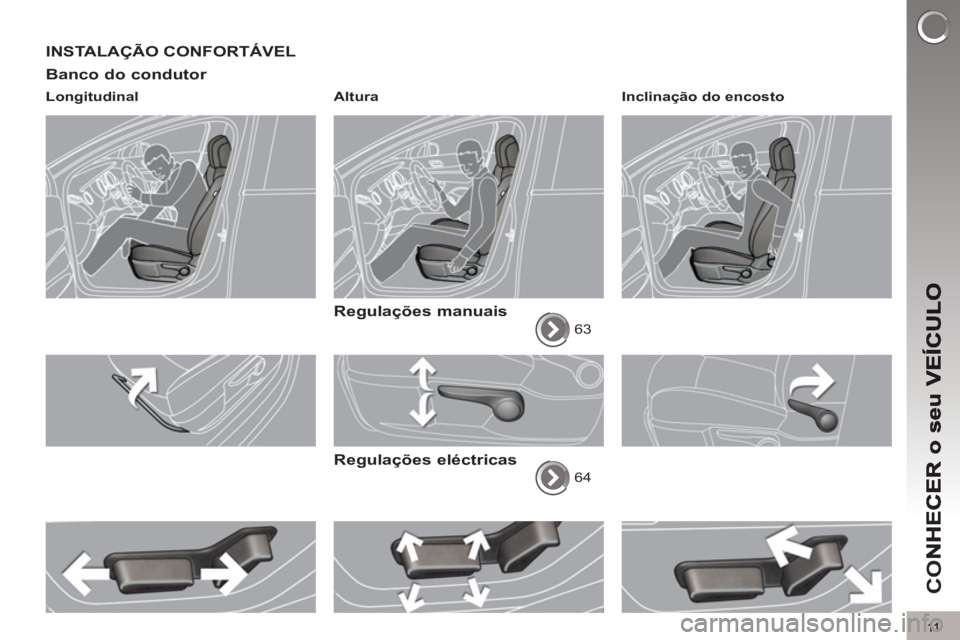

INSTALAÇÃO CONFORTÁVEL
Banco do condutor

Longitudinal
Altura



Regulações manuais

63


Regulações eléctricas

64
Inclinação do encosto

CO
12

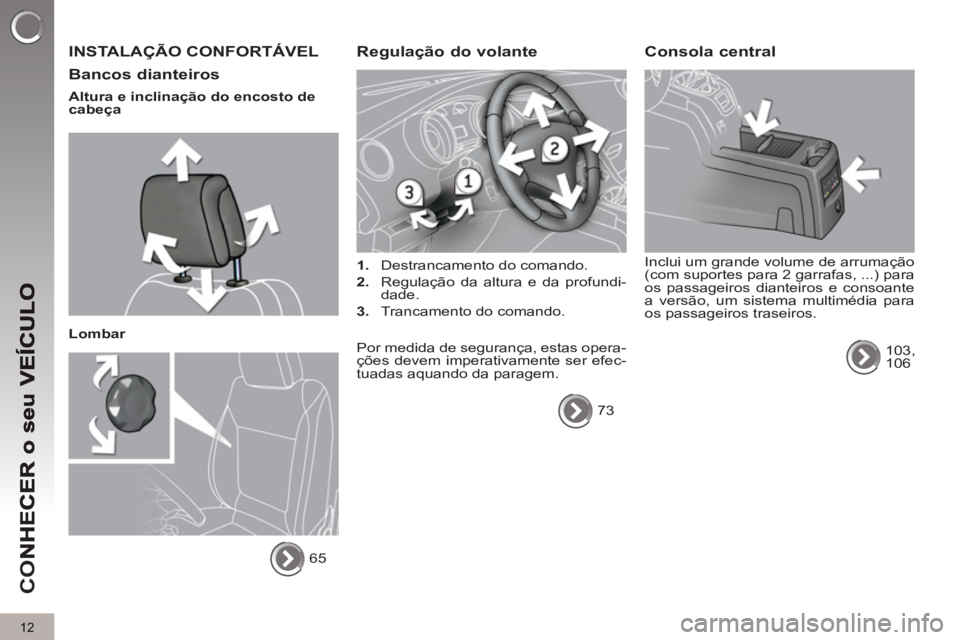

INSTALAÇÃO CONFORTÁVEL

Bancos dianteiros


Altura e inclinação do encosto de
cabeça

Lombar
65

Regulação do volante



1.
Destrancamento do comando.

2.
Regulação da altura e da profundi-
dade.

3.
Trancamento do comando.
Por medida de segurança, estas opera-
ções devem imperativamente ser efec-
tuadas aquando da paragem.
73


Consola central

Inclui um grande volume de arrumação
(com suportes para 2 garrafas, ...) para
os passageiros dianteiros e consoante
a versão, um sistema multimédia para
os passageiros traseiros.
103,
106

13

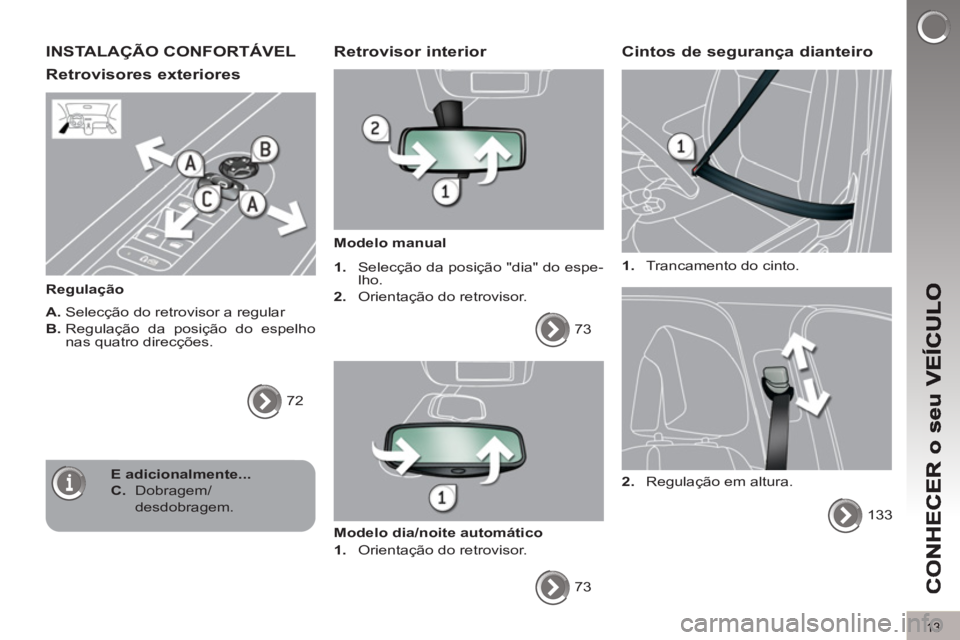

INSTALAÇÃO CONFORTÁVEL
Retrovisores exteriores

Regulação

A.
Selecção do retrovisor a regular

B.
Regulação da posição do espelho
nas quatro direcções.
72


Retrovisor interior


Modelo manual


1.
Selecção da posição "dia" do espe-
lho.

2.
Orientação do retrovisor.
73

Modelo dia/noite automático


1.
Orientação do retrovisor.
73

Cintos de segurança dianteiro



1.
Trancamento do cinto.
133
2.
Regulação em altura.
E adicionalmente...


C.
Dobragem/
desdobragem.

CO
14

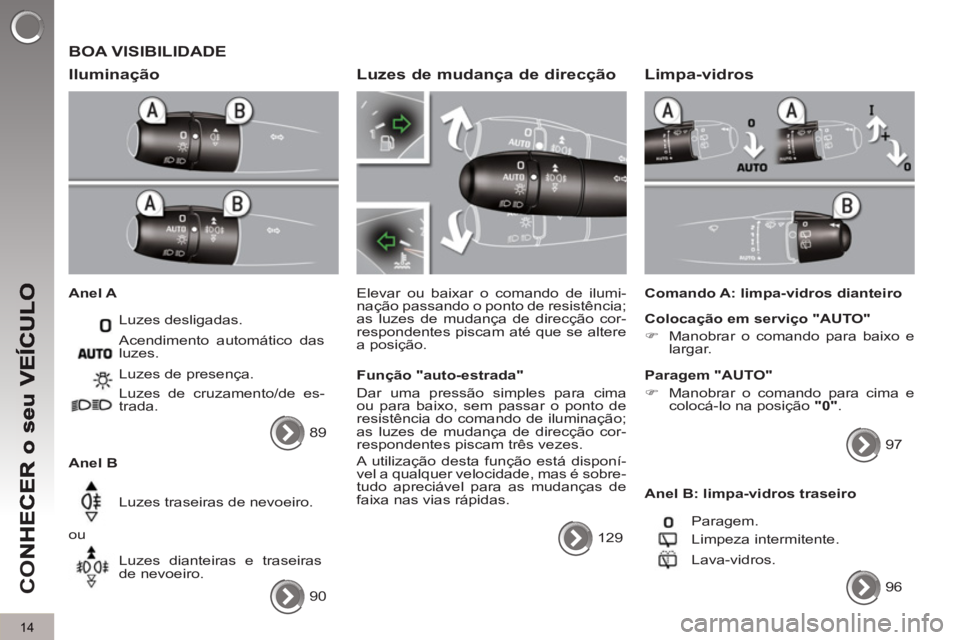

BOA VISIBILIDADE

Ilumina
ção


Anel A
Luzes desligadas.

Anel B Luzes de presença.
Luzes de cruzamento/de es-
trada.
Luzes traseiras de nevoeiro.
ou
Luzes dianteiras e traseiras
de nevoeiro. Acendimento automático das
luzes.
90

Luzes de mudança de direcção

Elevar ou baixar o comando de ilumi-
nação passando o ponto de resistência;
as luzes de mudança de direcção cor-
respondentes piscam até que se altere
a posição.

Função "auto-estrada"
Dar uma pressão simples para cima
ou para baixo, sem passar o ponto de
resistência do comando de iluminação;
as luzes de mudança de direcção cor-
respondentes piscam três vezes.
A utilização desta função está disponí-
vel a qualquer velocidade, mas é sobre-
tudo apreciável para as mudanças de
faixa nas vias rápidas.
129



Limpa-vidros


Comando A: limpa-vidros dianteiro

Colocação em serviço "AUTO"


)
Manobrar o comando para baixo e
largar.


Paragem "AUTO"


)
Manobrar o comando para cima e
colocá-lo na posição "0"
.
97

Anel B: limpa-vidros traseiro
Paragem.
Limpeza intermitente.
Lava-vidros.
96
89

CO
15

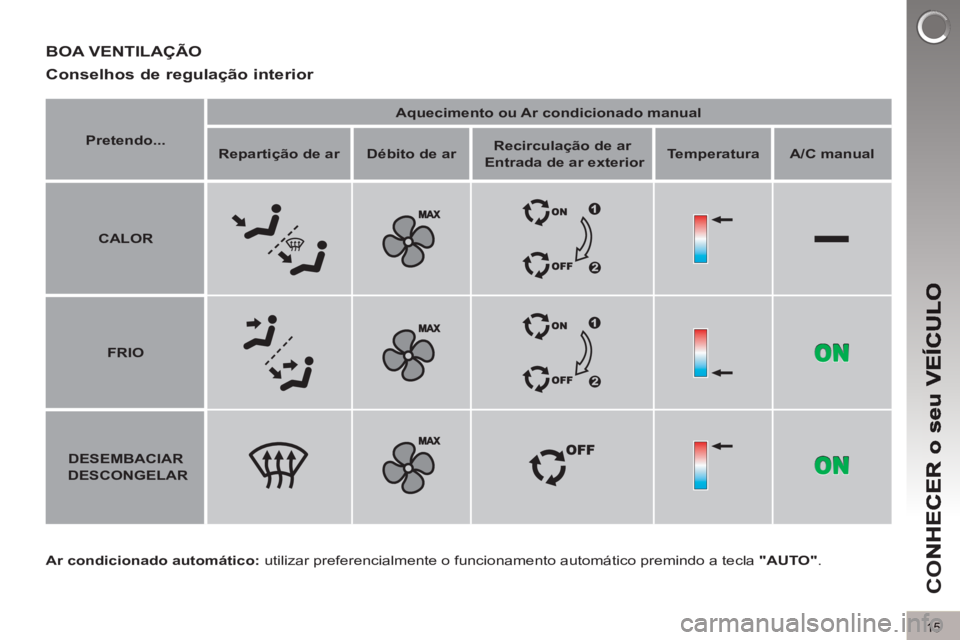

Ar condicionado automático:
utilizar preferencialmente o funcionamento automático premindo a tecla "AUTO"
.
BOA VENTILAÇÃO
Conselhos de re
gulação interior


Pretendo...



Aquecimento ou Ar condicionado manual




Repartição de ar



Débito de ar



Recirculação de ar

Entrada de ar exterior



Temperatura



A/C manual




CALOR







FRIO






DESEMBACIAR

DESCONGELAR

CO

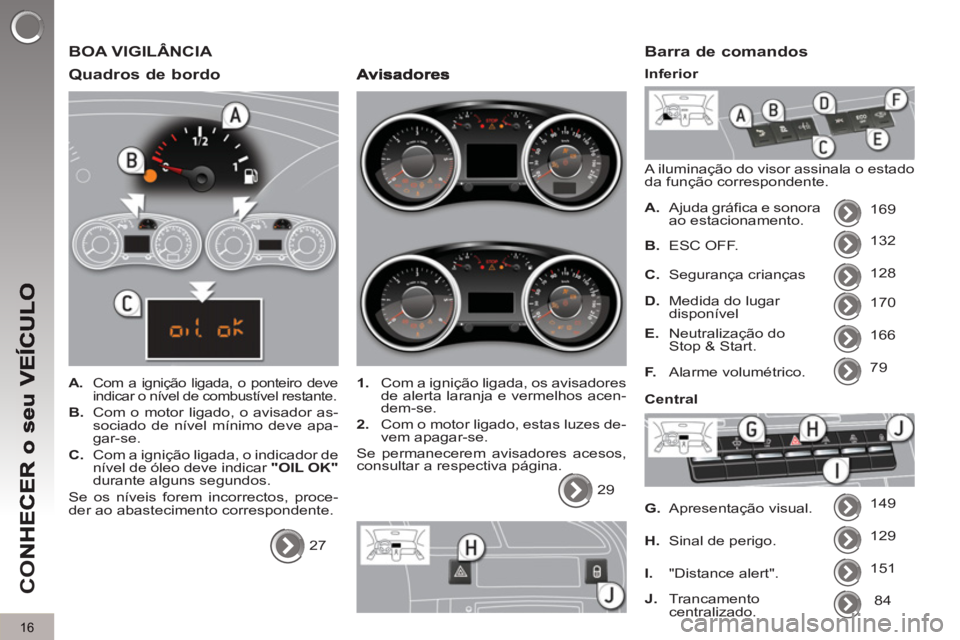

16
BOA VIGILÂNCIA

Quadros de bordo



A.
Com a ignição ligada, o ponteiro deve
indicar o nível de combustível restante.

B.
Com o motor ligado, o avisador as-
sociado de nível mínimo deve apa-
gar-se.

C.
Com a ignição ligada, o indicador de
nível de óleo deve indicar "OIL OK"

durante alguns segundos.
Se os níveis forem incorrectos, proce-
der ao abastecimento correspondente.
27



1.
Com a ignição ligada, os avisadores
de alerta laranja e vermelhos acen-
dem-se.

2.
Com o motor ligado, estas luzes de-
vem apagar-se.
Se permanecerem avisadores acesos,
consultar a respectiva página.
29

Barra de comandos

A iluminação do visor assinala o estado
da função correspondente.


A.
Ajuda gráfica e sonora
ao estacionamento. 169
132
128
170
166
79
149
129
B.
ESC OFF.

C.
Segurança crianças

D.
Medida do lugar
disponível

E.
Neutralização do
Stop & Start.

F.
Alarme volumétrico.

G.
Apresentação visual.

H.
Sinal de perigo.
Inferior


Central

151

I.
"Distance alert".
84

J.
Trancamento
centralizado.

CO
17

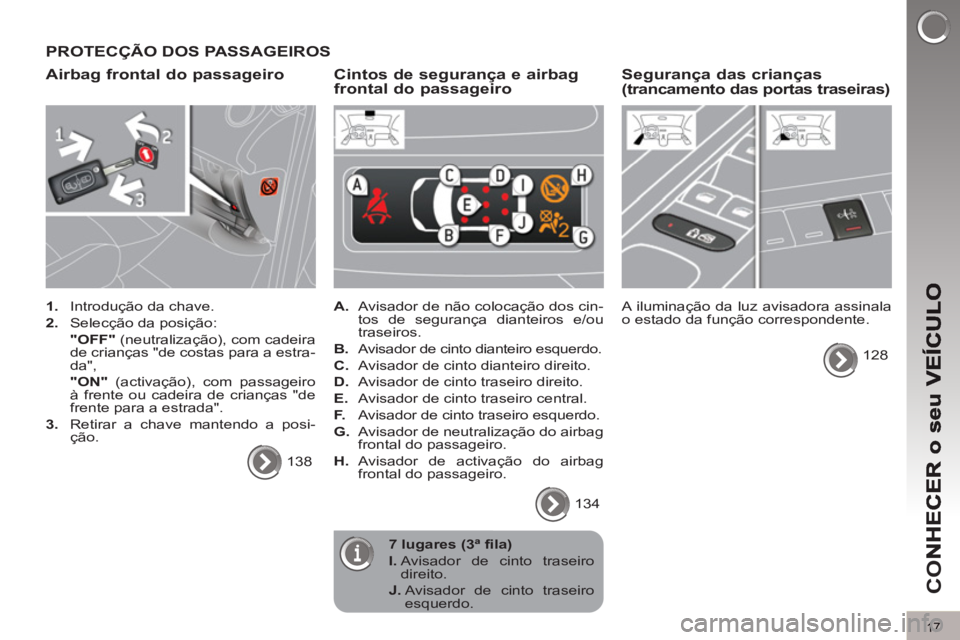

PROTECÇÃO DOS PASSAGEIROS
Airbag frontal do passageiro


1.
Introdução da chave.

2.
Selecção da posição:
"OFF"
(neutralização), com cadeira
de crianças "de costas para a estra-
da",
"ON"
(activação), com passageiro
à frente ou cadeira de crianças "de
frente para a estrada".

3.
Retirar a chave mantendo a posi-
ção.
138


Cintos de segurança e airbag frontal do passageiro



A.
Avisador de não colocação dos cin-
tos de segurança dianteiros e/ou
traseiros.

B.
Avisador de cinto dianteiro esquerdo.

C.
Avisador de cinto dianteiro direito.

D.
Avisador de cinto traseiro direito.

E.
Avisador de cinto traseiro central.

F.
Avisador de cinto traseiro esquerdo.

G.
Avisador de neutralização do airbag
frontal do passageiro.

H.
Avisador de activação do airbag
frontal do passageiro.
134
Segurança das crianças(trancamento das portas traseiras)

A iluminação da luz avisadora assinala
o estado da função correspondente.
128


7 lugares (3ª fila)


I.
Avisador de cinto traseiro
direito.

J.
Avisador de cinto traseiro
esquerdo.

CO
18
ARRUMAR CORRECTAMENTE OS BANCOS
Piso rí
gido
Reposição em posição dosbancos


)
Levantar o encosto e empurrá-lo
para trás até ao bloqueio.


A partir da mala


)
Puxar o cinto B
para desbloquear
o banco e empurrar ligeiramente o
encosto para a frente.


Rebatimento dos bancos em 2 ªfila




)
Puxar com firmeza o cinto A
para
cima, para desbloquear o banco e
mater o cinto puxado até ao rebati-
mento completo do banco.



Acesso aos lugares de 3 ª
fila



)
Feche as prateleiras, para os ban-
cos de 2ª fila, se estiverem abertas.

)
Manter a paleta D
para cima, o ban-
co desbloqueia-se e o assento sobe
até ao encosto.

)
Empurrar o encosto do banco para
a frente mantendo a paleta D
para a
frente.
69
68
69

7 LUGARES



)
Após ter rebatido os bancos, deslize
o fecho C
.
