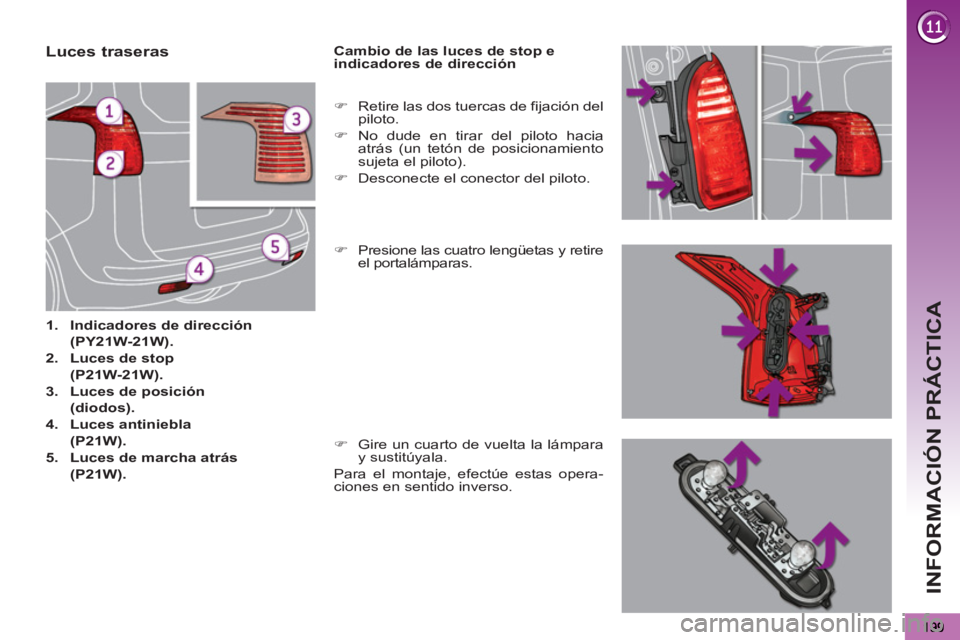

Luces traseras
1.
Indicadores de dirección
(PY21W-21W).
2.
Luces de stop
(P21W-21W).
3.
Luces de posición
(diodos).
4.
Luces antiniebla
(P21W).
5.
Luces de marcha atrás
(P21W).
Cambio de las luces de stop e
indicadores de dirección
)
Presione las cuatro lengüetas y retire
el portalámparas.
)
Retire las dos tuercas de fijación del
piloto.
)
No dude en tirar del piloto hacia
atrás (un tetón de posicionamiento
sujeta el piloto).
)
Desconecte el conector del piloto.
)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Page 202 of 364
INFORMACIÓN PRÁCTICA
200

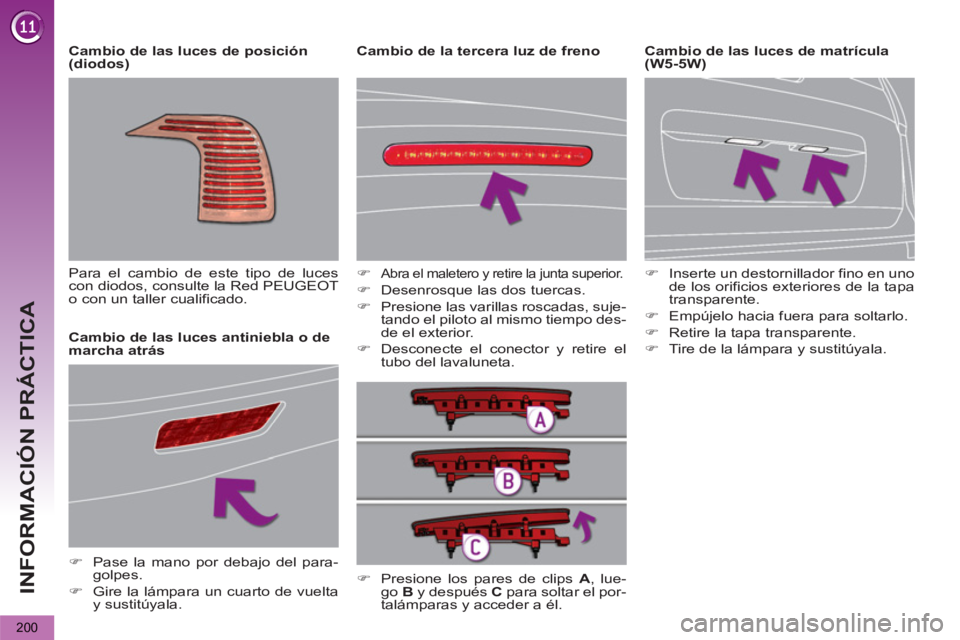

Cambio de la tercera luz de freno
Cambio de las luces antiniebla o de
marcha atrás
)
Pase la mano por debajo del para-
golpes.
)
Gire la lámpara un cuarto de vuelta
y sustitúyala.
)
Abra el maletero y retire la junta superior.
)
Desenrosque las dos tuercas.
)
Presione las varillas roscadas, suje-
tando el piloto al mismo tiempo des-
de el exterior.
)
Desconecte el conector y retire el
tubo del lavaluneta.
)
Presione los pares de clips A
, lue-
go B
y después C
para soltar el por-
talámparas y acceder a él.
Cambio de las luces de posición
(diodos)
Para el cambio de este tipo de luces
con diodos, consulte la Red PEUGEOT
o con un taller cualificado.
)
Inserte un destornillador fino en uno
de los orificios exteriores de la tapa
transparente.
)
Empújelo hacia fuera para soltarlo.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Cambio de las luces de matrícula
(W5-5W)
Page 203 of 364
INFORMACIÓN PRÁCTICA
201
PEUGEOT declina toda res-
ponsabilidad respecto a los
gastos derivados de la repa-
ración del vehículo o de los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos conectados supera los
10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehí-
culo ha sido diseñado para funcionar
con equipamientos de serie u opcio-
nales.
Antes de instalar otros equipamien-
tos o accesorios eléctricos en el vehí-
culo, consulte con la Red PEUGEOT
o con un taller cualificado.

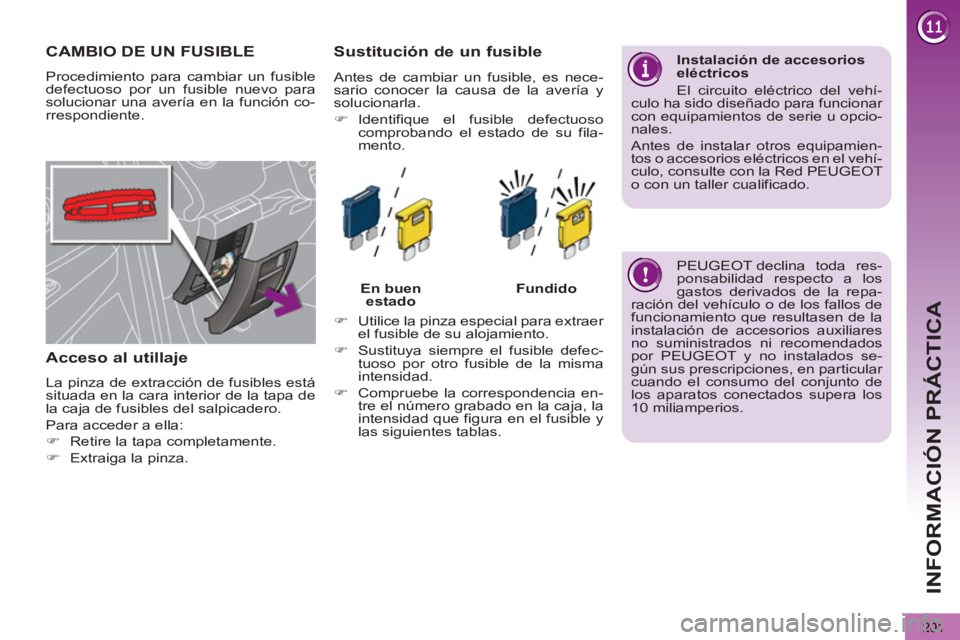

CAMBIO DE UN FUSIBLE
Procedimiento para cambiar un fusible
defectuoso por un fusible nuevo para
solucionar una avería en la función co-
rrespondiente.
Acceso al utillaje
La pinza de extracción de fusibles está
situada en la cara interior de la tapa de
la caja de fusibles del salpicadero.
Para acceder a ella:
)
Retire la tapa completamente.
)
Extraiga la pinza.
Sustitución de un fusible
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre el fusible defec-
tuoso por otro fusible de la misma
intensidad.
)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad que figura en el fusible y
las siguientes tablas.
En buen
estado
Fundido
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
)
Identifique el fusible defectuoso
comprobando el estado de su fila-
mento.
Page 204 of 364
INFORMACIÓN PRÁCTICA
202

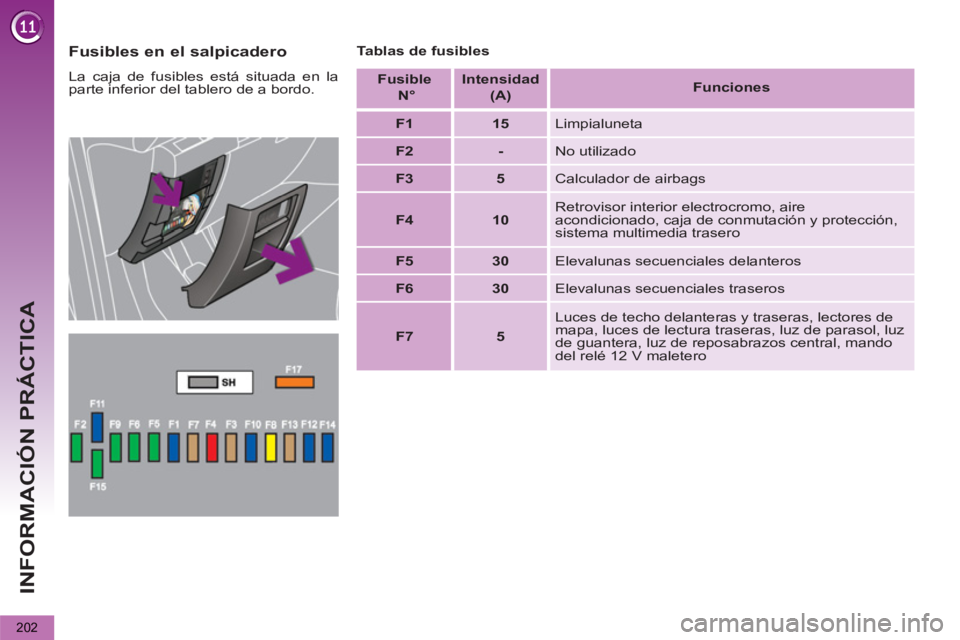

Fusibles en el salpicadero
La caja de fusibles está situada en la
parte inferior del tablero de a bordo.
Tablas de fusibles
Fusible
N°
Intensidad
(A)
Funciones
F1
15
Limpialuneta
F2
-
No utilizado
F3
5
Calculador de airbags
F4
10
Retrovisor interior electrocromo, aire
acondicionado, caja de conmutación y protección,
sistema multimedia trasero
F5
30
Elevalunas secuenciales delanteros
F6
30
Elevalunas secuenciales traseros
F7
5
Luces de techo delanteras y traseras, lectores de
mapa, luces de lectura traseras, luz de parasol, luz
de guantera, luz de reposabrazos central, mando
del relé 12 V maletero
Page 205 of 364
INFORMACIÓN PRÁCTICA
203

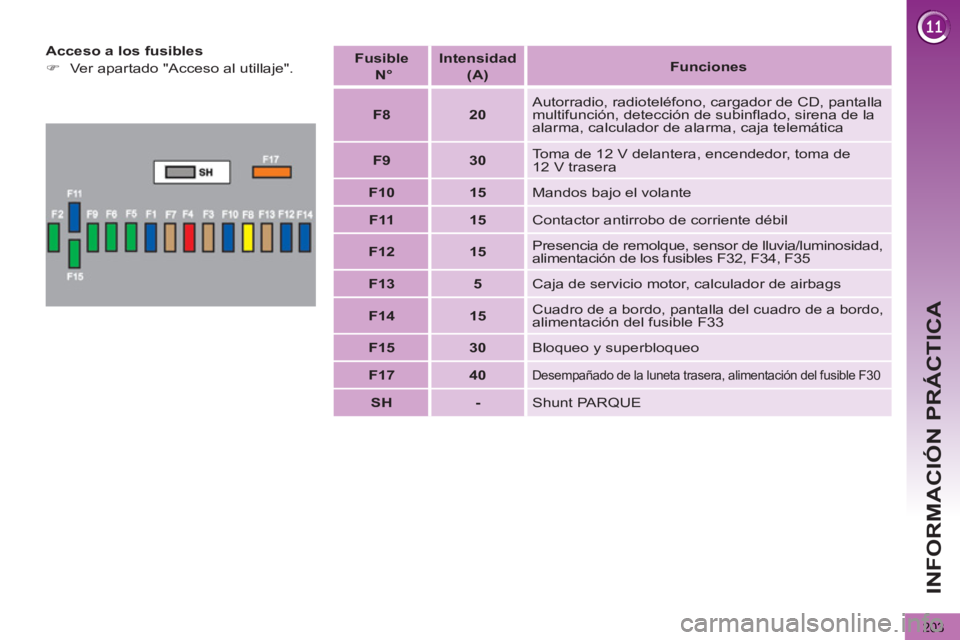

Acceso a los fusibles
)
Ver apartado "Acceso al utillaje".
Fusible
N°
Intensidad
(A)
Funciones
F8
20
Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, sirena de la
alarma, calculador de alarma, caja telemática
F9
30
Toma de 12 V delantera, encendedor, toma de
12 V trasera
F10
15
Mandos bajo el volante
F11
15
Contactor antirrobo de corriente débil
F12
15
Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35
F13
5
Caja de servicio motor, calculador de airbags
F14
15
Cuadro de a bordo, pantalla del cuadro de a bordo,
alimentación del fusible F33
F15
30
Bloqueo y superbloqueo
F17
40
Desempañado de la luneta trasera, alimentación del fusible F30
SH
-
Shunt PARQUE
Page 206 of 364
INFORMACIÓN PRÁCTICA
204
Fusible
N°
Intensidad
(A)
Funciones

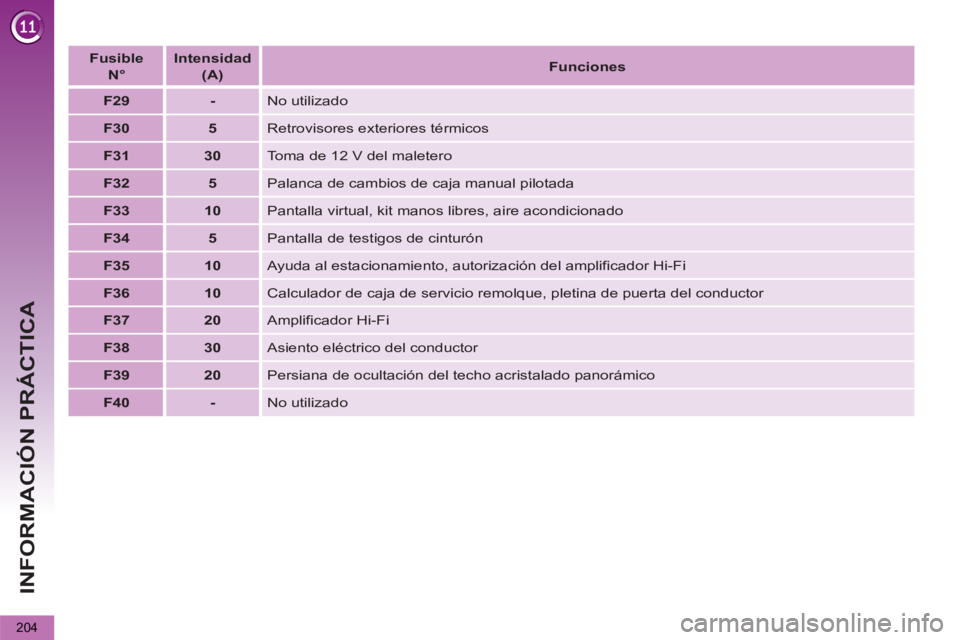

F29
-
No utilizado
F30
5
Retrovisores exteriores térmicos
F31
30
Toma de 12 V del maletero
F32
5
Palanca de cambios de caja manual pilotada
F33
10
Pantalla virtual, kit manos libres, aire acondicionado
F34
5
Pantalla de testigos de cinturón
F35
10
Ayuda al estacionamiento, autorización del amplificador Hi-Fi
F36
10
Calculador de caja de servicio remolque, pletina de puerta del conductor
F37
20
Amplificador Hi-Fi
F38
30
Asiento eléctrico del conductor
F39
20
Persiana de ocultación del techo acristalado panorámico
F40
-
No utilizado
Page 207 of 364
INFORMACIÓN PRÁCTICA
205
Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor, cerca de la bate-
ría.
Acceso a los fusibles
)
Suelte la tapa.
)
Sustituya el fusible (ver apartado
correspondiente).
)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.

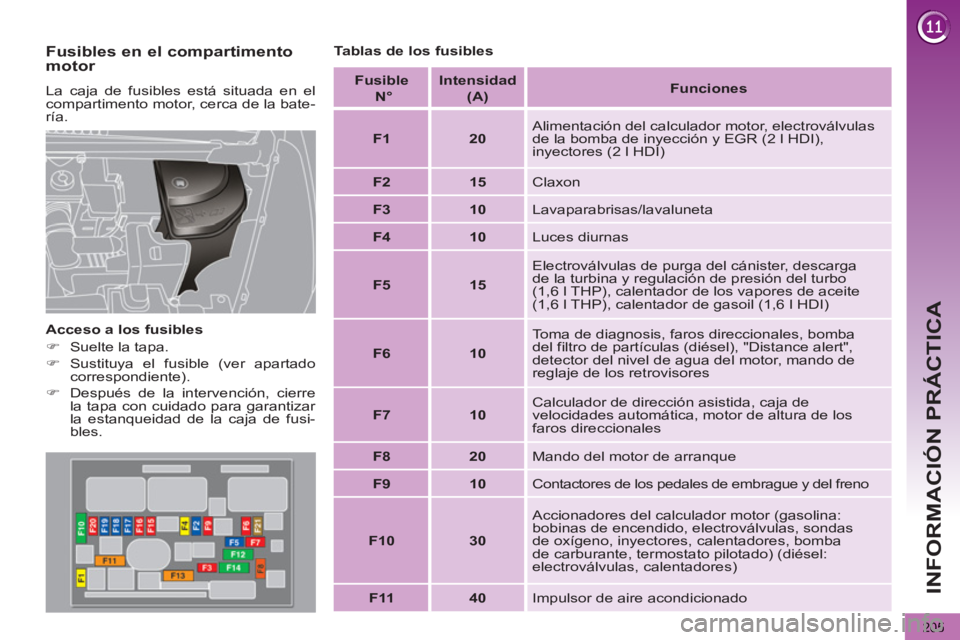

Tablas de los fusibles
Fusible
N°
Intensidad
(A)
Funciones
F1
20
Alimentación del calculador motor, electroválvulas
de la bomba de inyección y EGR (2 l HDI),
inyectores (2 l HDI)
F2
15
Claxon
F3
10
Lavaparabrisas/lavaluneta
F4
10
Luces diurnas
F5
15
Electroválvulas de purga del cánister, descarga
de la turbina y regulación de presión del turbo
(1,6 l THP), calentador de los vapores de aceite
(1,6 l THP), calentador de gasoil (1,6 l HDI)
F6
10
Toma de diagnosis, faros direccionales, bomba
del filtro de partículas (diésel), "Distance alert",
detector del nivel de agua del motor, mando de
reglaje de los retrovisores
F7
10
Calculador de dirección asistida, caja de
velocidades automática, motor de altura de los
faros direccionales
F8
20
Mando del motor de arranque
F9
10
Contactores de los pedales de embrague y del freno
F10
30
Accionadores del calculador motor (gasolina:
bobinas de encendido, electroválvulas, sondas
de oxígeno, inyectores, calentadores, bomba
de carburante, termostato pilotado) (diésel:
electroválvulas, calentadores)
F11
40
Impulsor de aire acondicionado
Page 208 of 364
INFORMACIÓN PRÁCTICA
206

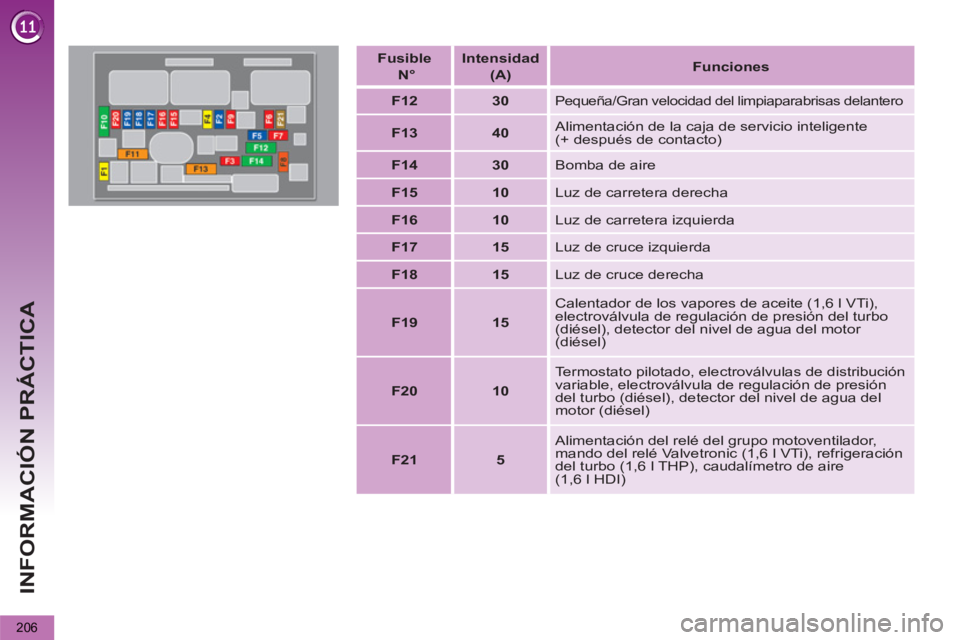

Fusible
N°
Intensidad
(A)
Funciones
F12
30
Pequeña/Gran velocidad del limpiaparabrisas delantero
F13
40
Alimentación de la caja de servicio inteligente
(+ después de contacto)
F14
30
Bomba de aire
F15
10
Luz de carretera derecha
F16
10
Luz de carretera izquierda
F17
15
Luz de cruce izquierda
F18
15
Luz de cruce derecha
F19
15
Calentador de los vapores de aceite (1,6 l VTi),
electroválvula de regulación de presión del turbo
(diésel), detector del nivel de agua del motor
(diésel)
F20
10
Termostato pilotado, electroválvulas de distribución
variable, electroválvula de regulación de presión
del turbo (diésel), detector del nivel de agua del
motor (diésel)
F21
5
Alimentación del relé del grupo motoventilador,
mando del relé Valvetronic (1,6 l VTi), refrigeración
del turbo (1,6 l THP), caudalímetro de aire
(1,6 l HDI)
Page 209 of 364
INFORMACIÓN PRÁCTICA
207

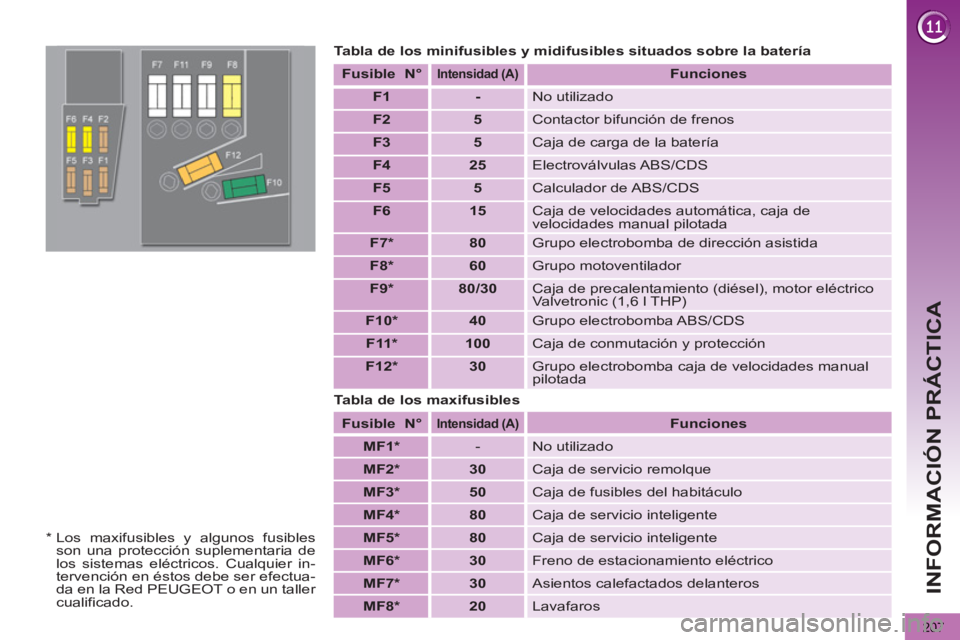

Tabla de los minifusibles y midifusibles situados sobre la batería
Fusible
N°
Intensidad
(A)
Funciones
F1
-
No utilizado
F2
5
Contactor bifunción de frenos
F3
5
Caja de carga de la batería
F4
25
Electroválvulas ABS/CDS
F5
5
Calculador de ABS/CDS
F6
15
Caja de velocidades automática, caja de
velocidades manual pilotada
F7 *
80
Grupo electrobomba de dirección asistida
F8
*
60
Grupo motoventilador
F9 *
80/30
Caja de precalentamiento (diésel), motor eléctrico
Valvetronic (1,6 l THP)
F10 *
40
Grupo electrobomba ABS/CDS
F11 *
100
Caja de conmutación y protección
F12 *
30
Grupo electrobomba caja de velocidades manual
pilotada
Fusible
N°
Intensidad (A)
Funciones
MF1 *
- No utilizado
MF2 *
30
Caja de servicio remolque
MF3 *
50
Caja de fusibles del habitáculo
MF4 *
80
Caja de servicio inteligente
MF5 *
80
Caja de servicio inteligente
MF6 *
30
Freno de estacionamiento eléctrico
MF7 *
30
Asientos calefactados delanteros
MF8 *
20
Lavafaros
Tabla de los maxifusibles
*
Los maxifusibles y algunos fusibles
son una protección suplementaria de
los sistemas eléctricos. Cualquier in-
tervención en éstos debe ser efectua-
da en la Red PEUGEOT o en un taller
cualificado.
Page 210 of 364
INFORMACIÓN PRÁCTICA
208

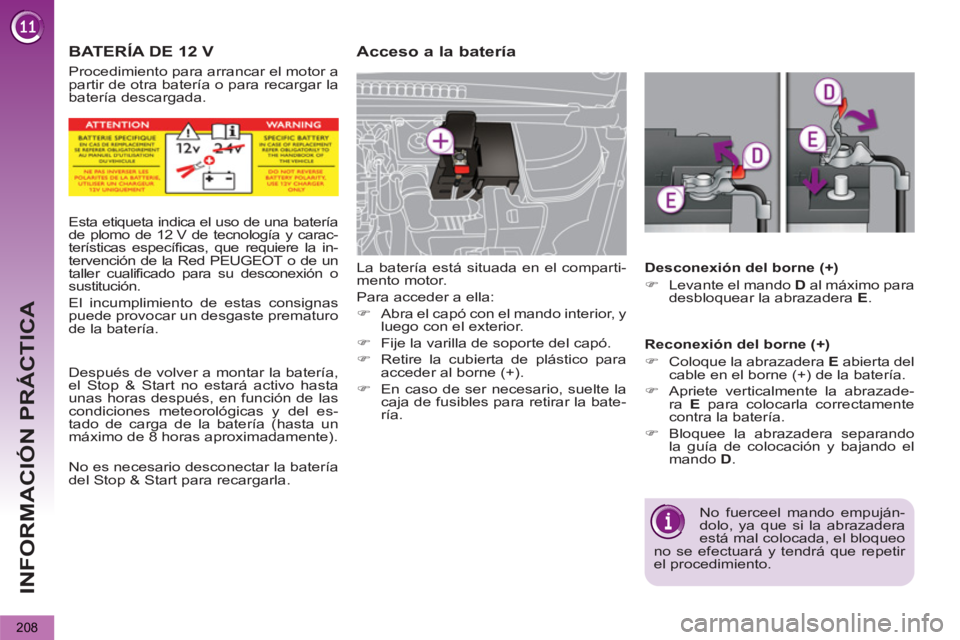

BATERÍA DE 12 V
Acceso a la batería
La batería está situada en el comparti-
mento motor.
Para acceder a ella:
)
Abra el capó con el mando interior, y
luego con el exterior.
)
Fije la varilla de soporte del capó.
)
Retire la cubierta de plástico para
acceder al borne (+).
)
En caso de ser necesario, suelte la
caja de fusibles para retirar la bate-
ría.
Desconexión del borne (+)
)
Levante el mando D
al máximo para
desbloquear la abrazadera E
.
Reconexión del borne (+)
)
Coloque la abrazadera E
abierta del
cable en el borne (+) de la batería.
)
Apriete verticalmente la abrazade-
ra E
para colocarla correctamente
contra la batería.
)
Bloquee la abrazadera separando
la guía de colocación y bajando el
mando D
.
No fuerceel mando empuján-
dolo, ya que si la abrazadera
está mal colocada, el bloqueo
no se efectuará y tendrá que repetir
el procedimiento.
Esta etiqueta indica el uso de una batería
de plomo de 12 V de tecnología y carac-
terísticas específicas, que requiere la in-
tervención de la Red PEUGEOT o de un
taller cualificado para su desconexión o
sustitución.
El incumplimiento de estas consignas
puede provocar un desgaste prematuro
de la batería.
Después de volver a montar la batería,
el Stop & Start no estará activo hasta
unas horas después, en función de las
condiciones meteorológicas y del es-
tado de carga de la batería (hasta un
máximo de 8 horas aproximadamente).
No es necesario desconectar la batería
del Stop & Start para recargarla.
Procedimiento para arrancar el motor a
partir de otra batería o para recargar la
batería descargada.
