PEUGEOT 5008 2013 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, tamaño PDF: 17.74 MB
Page 221 of 364
CARACTERÍSTICAS TÉCNICAS
219
Motores
1,6 litros Turbo e-HDi
115 cv
2 litros Turbo HDi
150 cv
2 litros Turbo HDi
163 cv
Caja de velocidades
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3
)
1 560
1 997
Diámetro x carrera (mm)
75 x 88,3
85 x 88
Potencia máxima: norma CEE * (kW)
82
110/120
Régimen de potencia máximo (rpm)
4 000
3 750
Par máximo: norma CEE (Nm)
270
320/340
Régimen de par máximo (rpm)
1 750
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas
Sí
Sí
Capacidad de aceite (en litros)
Motor (con cambio de filtro)
3,75
-

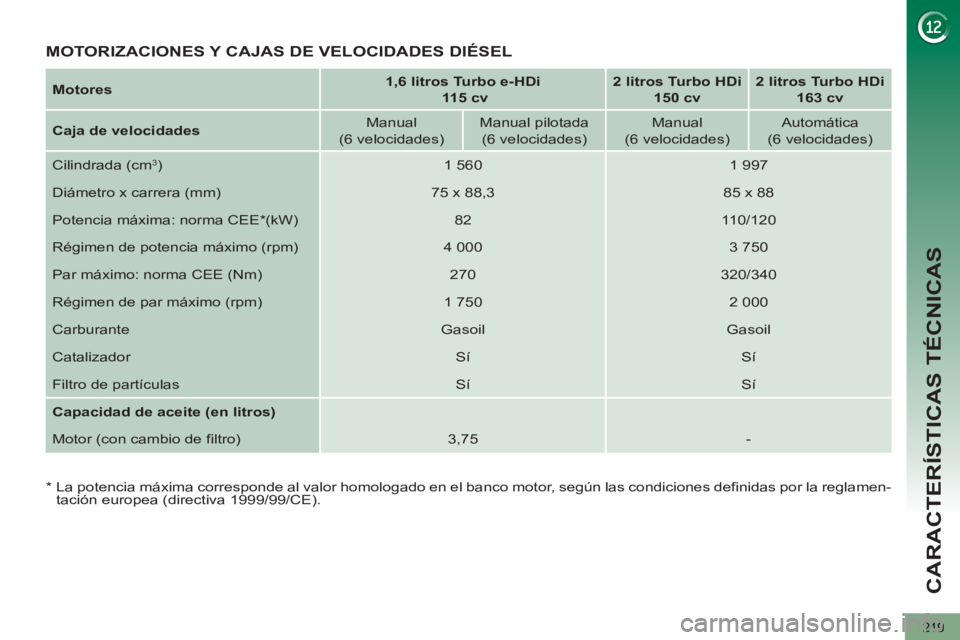

MOTORIZACIONES Y CAJAS DE VELOCIDADES DIÉSEL
*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas por la reglamen-
tación europea (directiva 1999/99/CE).
Page 222 of 364
CARACTERÍSTICAS TÉCNICAS
220
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
*
L a masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se
reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.

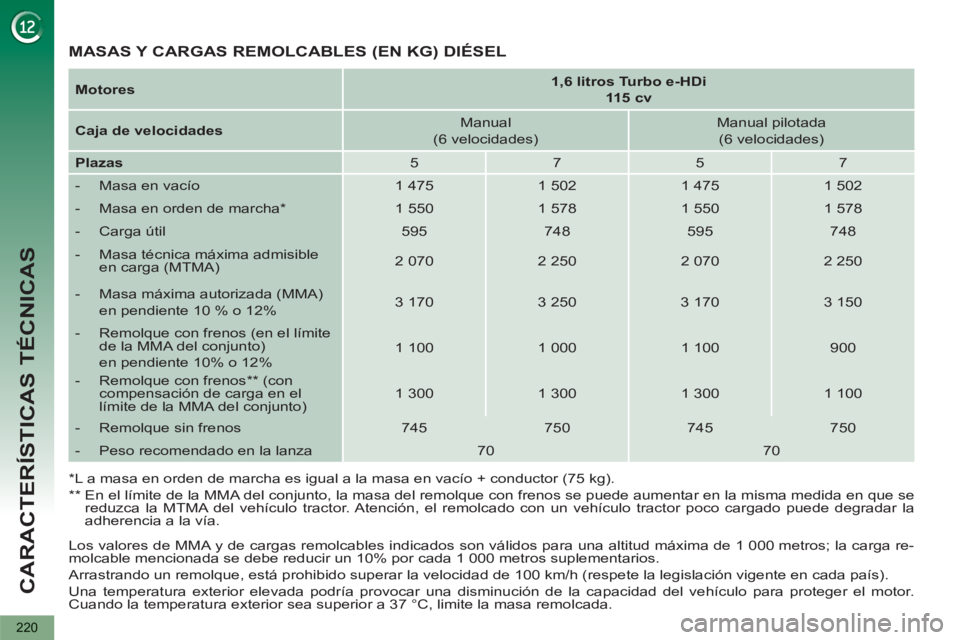

MASAS Y CARGAS REMOLCABLES (EN KG) DIÉSEL
Motores
1,6 litros Turbo e-HDi
115 cv
Caja de velocidades
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)
Plazas
5
7
5
7
- Masa en vacío
1 475
1 502
1 475
1 502
- Masa en orden de marcha *
1 550
1 578
1 550
1 578
- Carga útil
595
748
595
748
- Masa técnica máxima admisible
en carga (MTMA)
2 070
2 250
2 070
2 250
- Masa máxima autorizada (MMA)
en pendiente 10 % o 12%
3 170
3 250
3 170
3 150
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 100
1 000
1 100
900
- Remolque con frenos ** (con
compensación de carga en el
límite de la MMA del conjunto)
1 300
1 300
1 300
1 100
- Remolque sin frenos
745
750
745
750
- Peso recomendado en la lanza
70
70
Page 223 of 364
CARACTERÍSTICAS TÉCNICAS
221
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37º C, limite la masa remolcada.
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se
reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.

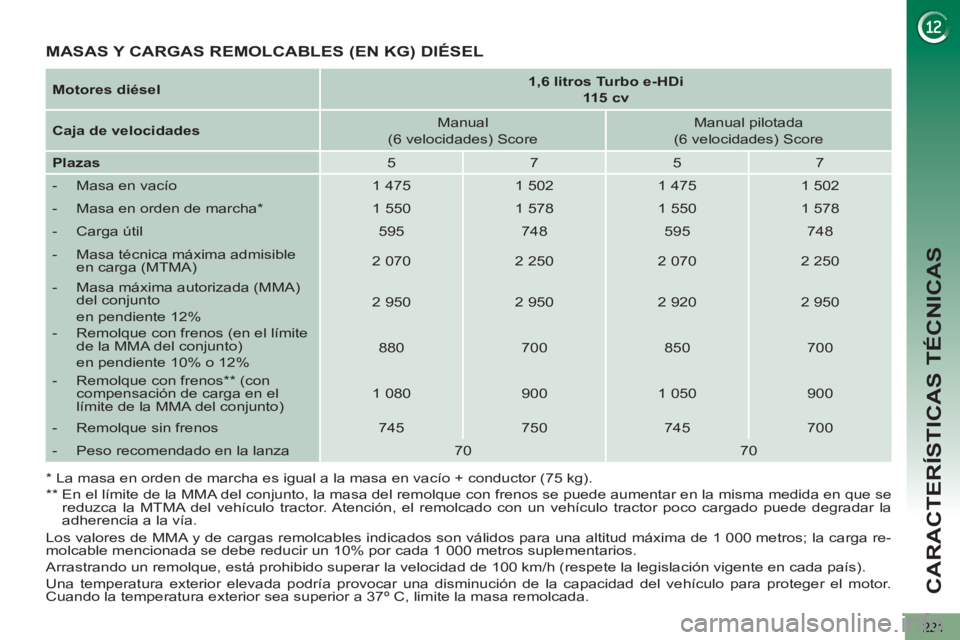

MASAS Y CARGAS REMOLCABLES (EN KG) DIÉSEL
Motores diésel
1,6 litros Turbo e-HDi
115 cv
Caja de velocidades
Manual
(6 velocidades) Score
Manual pilotada
(6 velocidades) Score
Plazas
5
7
5
7
- Masa en vacío
1 475
1 502
1 475
1 502
- Masa en orden de marcha *
1 550
1 578
1 550
1 578
- Carga útil
595
748
595
748
- Masa técnica máxima admisible
en carga (MTMA)
2 070
2 250
2 070
2 250
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
2 950
2 950
2 920
2 950
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
880
700
850
700
- Remolque con frenos ** (con
compensación de carga en el
límite de la MMA del conjunto)
1 080
900
1 050
900
- Remolque sin frenos
745
750
745
700
- Peso recomendado en la lanza
70
70
Page 224 of 364
CARACTERÍSTICAS TÉCNICAS
222
Los valores de MMA y de cargas remolcables indicados son válidos para un altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37º C, limite la masa remolcada.
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la misma medida en que se
reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.

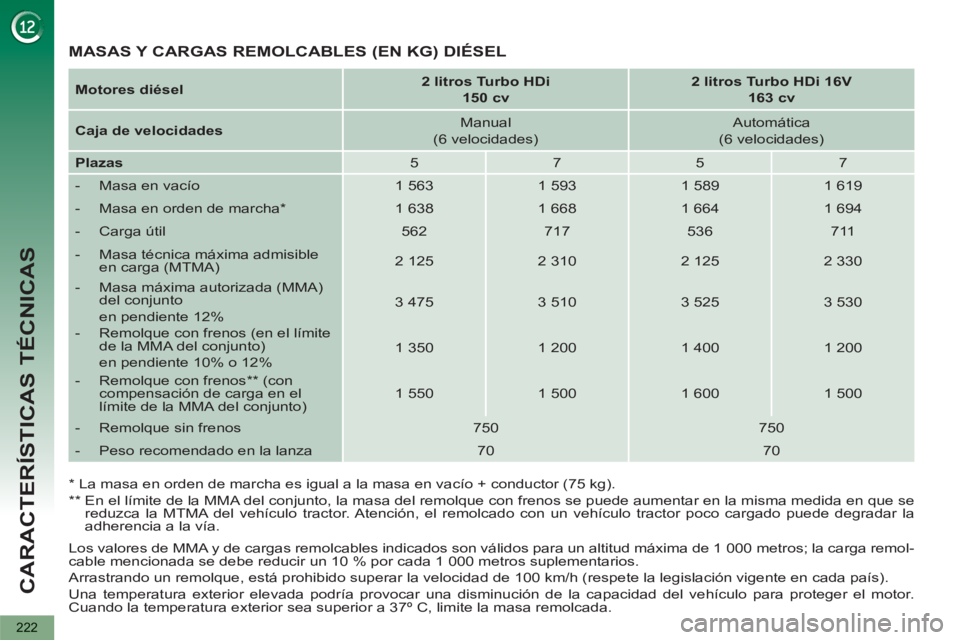

MASAS Y CARGAS REMOLCABLES (EN KG) DIÉSEL
Motores diésel
2 litros Turbo HDi
150 cv
2 litros Turbo HDi 16V
163 cv
Caja de velocidades
Manual
(6 velocidades)
Automática
(6 velocidades)
Plazas
5
7
5
7
- Masa en vacío
1 563
1 593
1 589
1 619
- Masa en orden de marcha *
1 638
1 668
1 664
1 694
- Carga útil
562
717
536
711
- Masa técnica máxima admisible
en carga (MTMA)
2 125
2 310
2 125
2 330
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
3 475
3 510
3 525
3 530
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 350
1 200
1 400
1 200
- Remolque con frenos ** (con
compensación de carga en el
límite de la MMA del conjunto)
1 550
1 500
1 600
1 500
- Remolque sin frenos
750
750
- Peso recomendado en la lanza
70
70
Page 225 of 364
CARACTERÍSTICAS TÉCNICAS
223
Motores
1,6 litros Turbo e-HDi
115 cv
2 litros Turbo HDi
150 cv
Caja de velocidades
Manual
(6 velocidades)
Manual Pilotada
(6 velocidades)
Manual
(6 velocidades)
Manual
(6 velocidades)
Tipo Variante Versión
9HZ
9HZ
9HR
RHE
- Masa en vacío
1 481
1 482
1 481
1 572
- Masa en orden de marcha *
1 556
1 557
1 556
1 647
- Masa técnica máxima admisible
en carga (MTMA) **
2 225
2 230
2 200
2 310
- Masa máxima autorizada (MMA)
del conjunto en pendiente 12% ***
3 120
3 170
3 475
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12% ****
895
890
970
1 165
- Remolque con frenos (con
compensación de carga en el
límite de la MMA del conjunto)
X
X
X
X
- Remolque sin frenos
750
750
- Peso recomendado en la lanza
70
70
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
La superación de la masa técnica admisible en el eje trasero implica la limitación de la velocidad a 80 km/h, como se define
en el punto 2.7 de la Directiva.
***
La superación de la masa técnica admisible arrastrando un remolque implica la limitación de la velocidad a 80 km/h, como
se define en el punto 2.7 de la Directiva.
****
Valor máximo de remolque con frenos en el límite de la MMA del conjunto. Atención, el remolcado con un vehículo tractor
poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

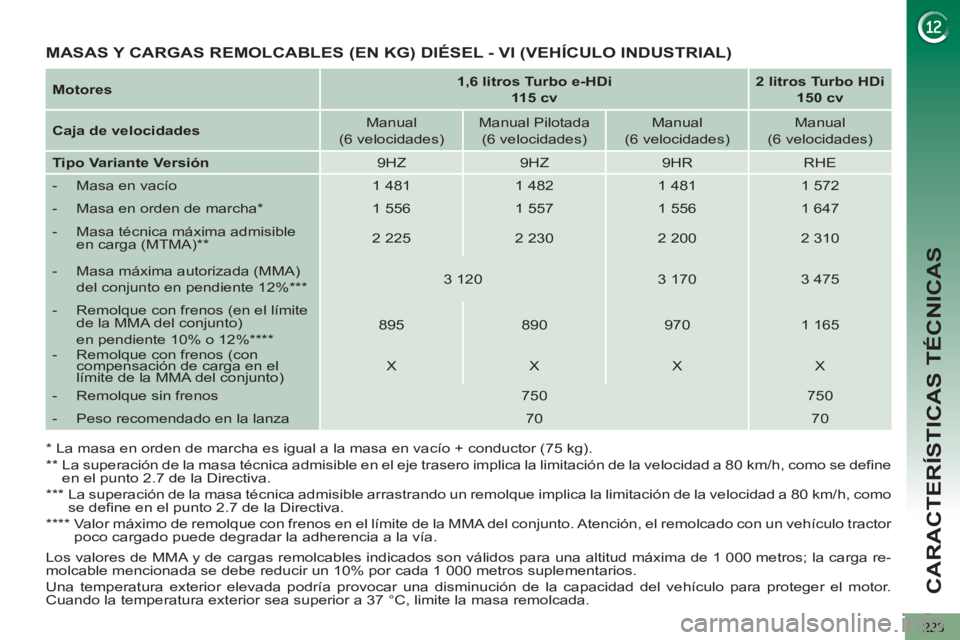

MASAS Y CARGAS REMOLCABLES (EN KG) DIÉSEL - VI (VEHÍCULO INDUSTRIAL)
Page 226 of 364
CARACTERÍSTICAS TÉCNICAS
224

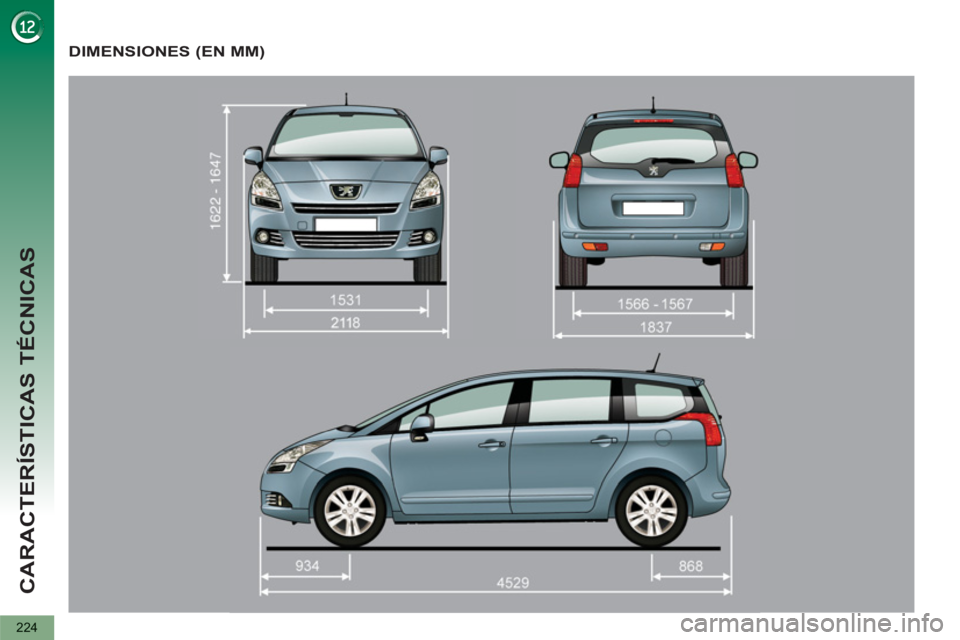

DIMENSIONES (EN MM)
Page 227 of 364
CARACTERÍSTICAS TÉCNICAS
225

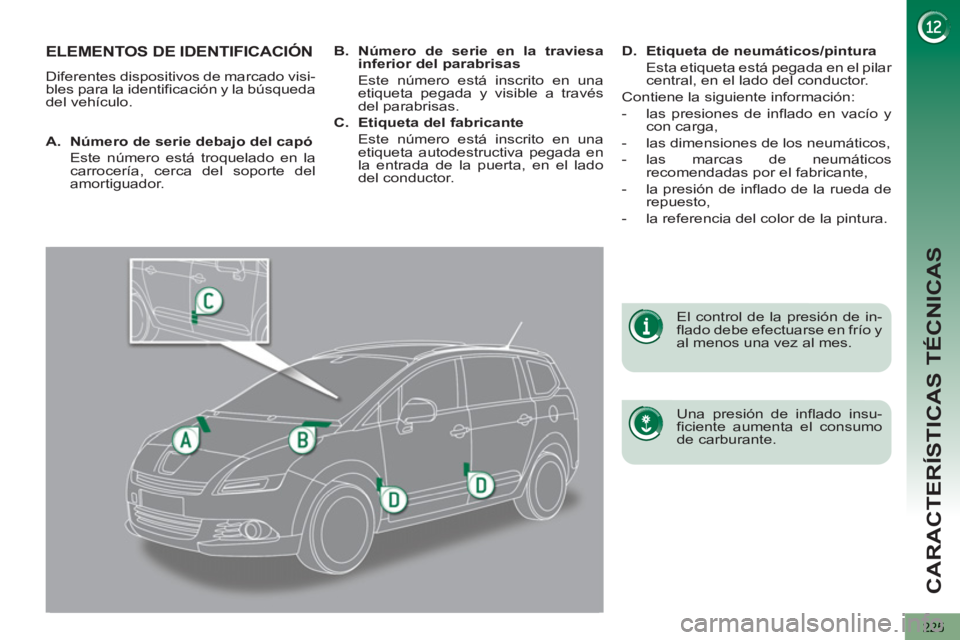

ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcado visi-
bles para la identificación y la búsqueda
del vehículo.
Una presión de inflado insu-
ficiente aumenta el consumo
de carburante.
El control de la presión de in-
flado debe efectuarse en frío y
al menos una vez al mes.
A.
Número de serie debajo del capó
Este número está troquelado en la
carrocería, cerca del soporte del
amortiguador.
B.
Número de serie en la traviesa
inferior del parabrisas
Este número está inscrito en una
etiqueta pegada y visible a través
del parabrisas.
C.
Etiqueta del fabricante
Este número está inscrito en una
etiqueta autodestructiva pegada en
la entrada de la puerta, en el lado
del conductor.
D.
Etiqueta de neumáticos/pintura
Esta etiqueta está pegada en el pilar
central, en el lado del conductor.
Contiene la siguiente información:
- las presiones de inflado en vacío y
con carga,
- las dimensiones de los neumáticos,
- las marcas de neumáticos
recomendadas por el fabricante,
- la presión de inflado de la rueda de
repuesto,
- la referencia del color de la pintura.
Page 228 of 364
CARACTERÍSTICAS TÉCNICAS
226
Page 229 of 364
227
LLAMADA DE URGENCIA O DE ASISTENCIA
Page 230 of 364
228

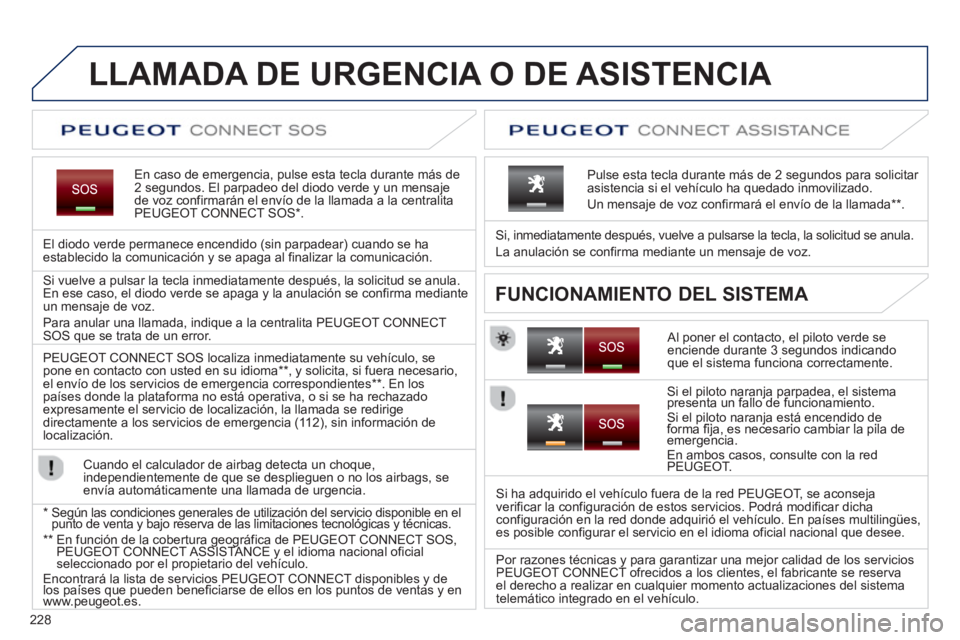

LLAMADA DE URGENCIA O DE ASISTENCIA
En caso de emergencia, pulse esta tecla durante más de2 segundos. El parpadeo del diodo verde y un mensajede voz confirmarán el envío de la llamada a la centralitaPEUGEOT CONNECT SOS *
.
El diodo verde permanece encendido
(sin parpadear) cuando se haestablecido la comunicación y se apaga al finalizar la comunicación.
Al poner el contacto, el piloto verde seenciende durante 3 segundos indicando que el sistema funciona correctamente.
Si, inmediatamente después, vuelve a pulsarse la tecla, la solicitud se anula.
La anulación se confirma mediante un mensa
je de voz.
Pulse esta tecla durante más de 2 se
gundos para solicitar
asistencia si el vehículo ha quedado inmovilizado.
Un mensaje de voz confirmará el envío de la llamada ** .
FUNCIONAMIENTO DEL SISTEMA Si vuelve a pulsar la tecla inmediatamente después, la solicitud se anula.En ese caso, el diodo verde se apaga y la anulación se confirma mediante un mensaje de voz.
Para anular una llamada, indique a la centralita PEU
GEOT CONNECT SOS que se trata de un error.
PEU
GEOT CONNECT SOS localiza inmediatamente su vehículo, se
pone en contacto con usted en su idioma ** , y solicita, si fuera necesario, el envío de los servicios de emergencia correspondientes **
. En los
países donde la plataforma no está operativa, o si se ha rechazado expresamente el servicio de localización, la llamada se redirige
directamente a los servicios de emergencia (11 2), sin información de localización.
Cuando el calculador de airba
g detecta un choque,
independientemente de que se desplieguen o no los airbags, seenvía automáticamente una llamada de urgencia.
*
Según las condiciones generales de utilización del servicio disponible en el punto de venta y bajo reserva de las limitaciones tecnológicas y técnicas. gg pgp
**
En función de la cobertura geográfica de PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE y el idioma nacional oficialseleccionado por el propietario del vehículo. Encontrará la lista de servicios PEUGEOT CONNECT disponibles y de los países que pueden beneficiarse de ellos en los puntos de ventas y enpyp
www.peugeot.es.pqp
Si el piloto naranja parpadea, el sistemapresenta un fallo de funcionamiento. pjppjp p
Si el piloto naranja está encendido de forma fija, es necesario cambiar la pila de pjpj
emergencia.j
En ambos casos, consulte con la red
PEUGEOT.
Si ha adquirido el vehículo fuera de la red PEUGEOT, se aconseja
verificar la configuración de estos servicios. Podrá modificar dichaconfiguración en la red donde adquirió el vehículo. En países multilingües,es posible configurar el servicio en el idioma oficial nacional que desee.
Por razones técnicas
y para garantizar una mejor calidad de los serviciosPEUGEOT CONNECT ofrecidos a los clientes, el fabricante se reserva el derecho a realizar en cualquier momento actualizaciones del sistema
telemático integrado en el vehículo.
