Page 71 of 364
M
U
69
Suojalevy
Toisen istuinrivin jokaisen istuimen
taakse on kiinnitetty suojalevy.
Suojalevyn avulla:
- saadaan yhtenäinen kuormauspin-
ta-ala tavaratilassa olipa istuinten
asento mikä tahansa ,
- estetään tavaroiden liukuminen toisen
istuinrivin istuinten alle. Enintään 30 kg
suojalevyä kohti.
Suojalevyn avaaminen/lukitseminen
)
Varmista ennen suojalevyjen
avaamista, että toisen rivin istuimet
on vedetty mahdollisimman taakse.
)
Työnnä suojalevyn säppi E
ylös, jotta
levy aukeaa lukituksesta.
)
Nosta levy pystyyn ja työnnä säppi E
alas, jotta levy lukittuu.
Pääsy kolmannelle riville ja sieltä poistuminen
(7 paikkaa)
Istuimen laittaminen paikalleen
ulkoapäin, ovi avoinna
Jos matkustajat istuvat paikoillaan kol-
mannessa istuinrivissä (7 paikkaa):
)
Työnnä istuinkokonaisuus käsin
taaksepäin pidäkkeeseen saakka.
Istuin ei palaudu aivan taakse, jotta
kolmannen rivin matkustajilla säilyy
jalkatila.
)
Käännä istuinosa alas.
)
Nosta toisen rivin taitettava pöytä,
jos se on alhaalla.
)
Pidä kädensija F
ylhäällä, jotta is-
tuin aukeaa lukituksesta ja istuinosa
nousee selkänojaan asti.
)
Työnnä istuimen selkänojaa eteenpäin
pitämällä kädensijaa F
eteenpäin.
Page 72 of 364
M
U
70

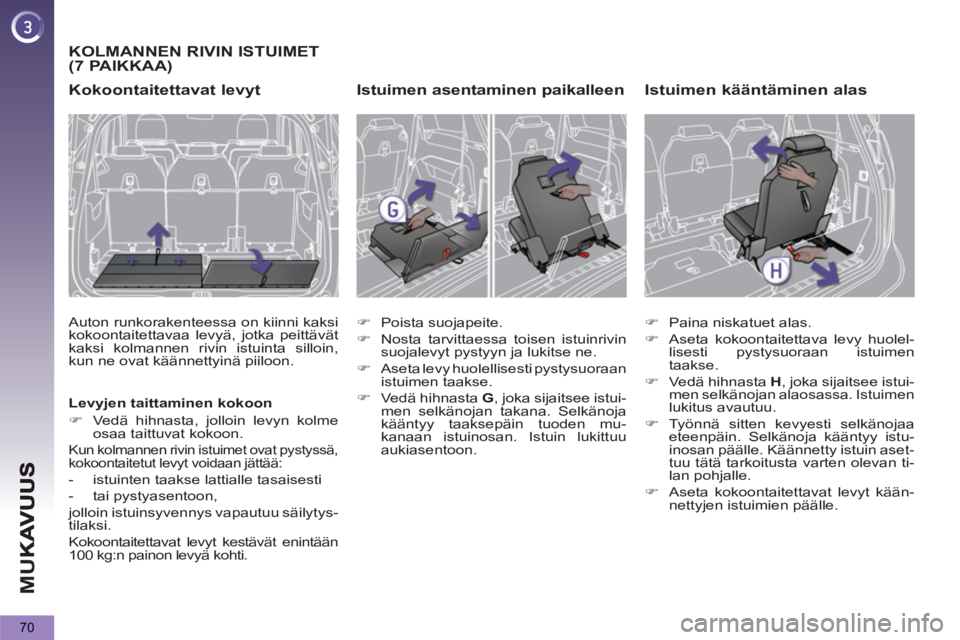

KOLMANNEN RIVIN ISTUIMET
(7 PAIKKAA)
Kokoontaitettavat levyt
Auton runkorakenteessa on kiinni kaksi
kokoontaitettavaa levyä, jotka peittävät
kaksi kolmannen rivin istuinta silloin,
kun ne ovat käännettyinä piiloon.
Levyjen taittaminen kokoon
)
Vedä hihnasta, jolloin levyn kolme
osaa taittuvat kokoon.
Kun kolmannen rivin istuimet ovat pystyssä,
kokoontaitetut levyt voidaan jättää:
- istuinten taakse lattialle tasaisesti
- tai pystyasentoon,
jolloin istuinsyvennys vapautuu säilytys-
tilaksi.
Kokoontaitettavat levyt kestävät enintään
100 kg:n painon levyä kohti.
Istuimen asentaminen paikalleen
)
Poista suojapeite.
)
Nosta tarvittaessa toisen istuinrivin
suojalevyt pystyyn ja lukitse ne.
)
Aseta levy huolellisesti pystysuoraan
istuimen taakse.
)
Vedä hihnasta G
, joka sijaitsee istui-
men selkänojan takana. Selkänoja
kääntyy taaksepäin tuoden mu-
kanaan istuinosan. Istuin lukittuu
aukiasentoon.
Istuimen kääntäminen alas
)
Paina niskatuet alas.
)
Aseta kokoontaitettava levy huolel-
lisesti pystysuoraan istuimen
taakse.
)
Vedä hihnasta H
, joka sijaitsee istui-
men selkänojan alaosassa. Istuimen
lukitus avautuu.
)
Työnnä sitten kevyesti selkänojaa
eteenpäin. Selkänoja kääntyy istu-
inosan päälle. Käännetty istuin aset-
tuu tätä tarkoitusta varten olevan ti-
lan pohjalle.
)
Aseta kokoontaitettavat levyt kään-
nettyjen istuimien päälle.
Page 73 of 364
M
U
71

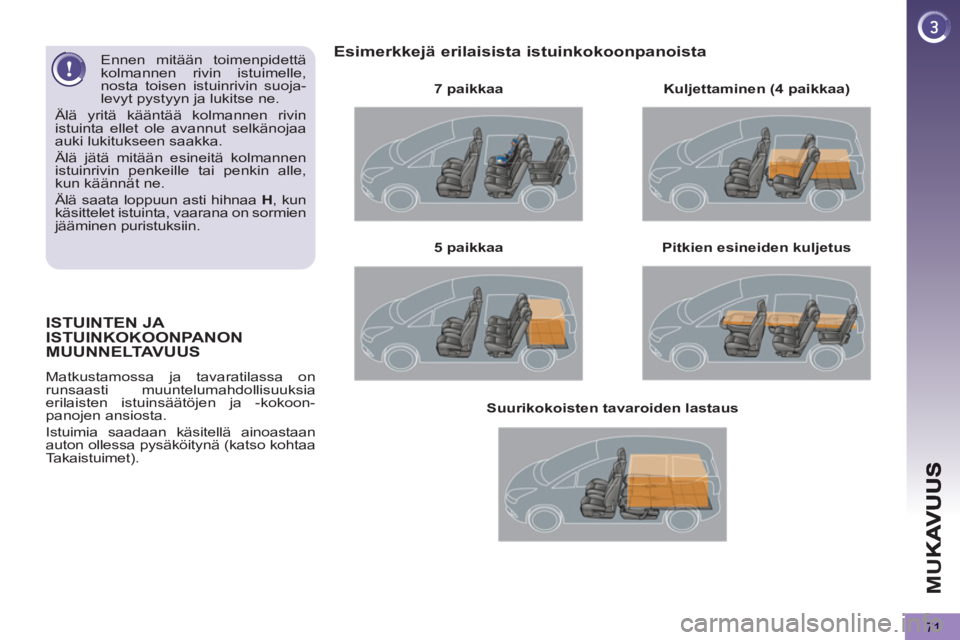

ISTUINTEN JA
ISTUINKOKOONPANON
MUUNNELTAVUUS
Matkustamossa ja tavaratilassa on
runsaasti muuntelumahdollisuuksia
erilaisten istuinsäätöjen ja -kokoon-
panojen ansiosta.
Istuimia saadaan käsitellä ainoastaan
auton ollessa pysäköitynä (katso kohtaa
Takaistuimet).
Esimerkkejä erilaisista istuinkokoonpanoista
7 paikkaa
Pitkien esineiden kuljetus
5 paikkaa
Kuljettaminen (4 paikkaa)
Suurikokoisten tavaroiden lastaus
Ennen mitään toimenpidettä
kolmannen rivin istuimelle,
nosta toisen istuinrivin suoja-
levyt pystyyn ja lukitse ne.
Älä yritä kääntää kolmannen rivin
istuinta ellet ole avannut selkänojaa
auki lukitukseen saakka.
Älä jätä mitään esineitä kolmannen
istuinrivin penkeille tai penkin alle,
kun käännät ne.
Älä saata loppuun asti hihnaa H
, kun
käsittelet istuinta, vaarana on sormien
jääminen puristuksiin.
Page 74 of 364
72
Peilistä näkyvät kohteet ovat
todellisuudessa lähempänä
kuin peili näyttää.
Ota tämä huomioon, kun arvioit väli-
matkaa takaa tuleviin autoihin.

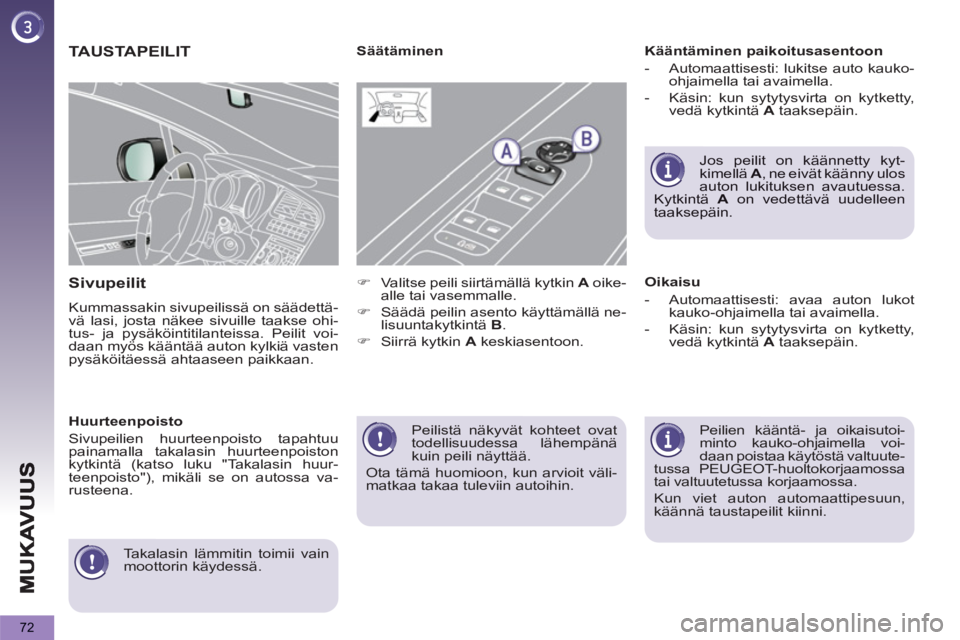

TAUSTAPEILIT
Sivupeilit
Kummassakin sivupeilissä on säädettä-
vä lasi, josta näkee sivuille taakse ohi-
tus- ja pysäköintitilanteissa. Peilit voi-
daan myös kääntää auton kylkiä vasten
pysäköitäessä ahtaaseen paikkaan.
Kääntäminen paikoitusasentoon
-Automaattisesti: lukitse auto kauko-
ohjaimella tai avaimella.
-Käsin: kun sytytysvirta on kytketty,
vedä kytkintä A taaksepäin.
Peilien kääntä- ja oikaisutoi-
minto kauko-ohjaimella voi-
daan poistaa käytöstä valtuute-
tussa PEUGEOT-huoltokorjaamossa
tai valtuutetussa korjaamossa.
Kun viet auton automaattipesuun,
käännä taustapeilit kiinni.
Säätäminen
Oikaisu
-A
utomaattisesti: avaa auton lukotkauko-ohjaimella tai avaimella.
-Käsin: kun sytytysvirta on kytketty,
vedä kytkintä A taaksepäin.
Jos peilit on käännetty kyt-kimellä A, ne eivät käänny ulosauton lukituksen avautuessa.Kytkintä Aon vedettävä uudelleentaaksepäin.
)
Valitse peili siirtämällä kytkin A
oike-
alle tai vasemmalle.
)
Säädä peilin asento käyttämällä ne-
lisuuntakytkintä B
.
)
Siirrä kytkin A
keskiasentoon.
Huurteenpoisto
Sivupeilien huurteenpoisto tapahtuu
painamalla takalasin huurteenpoiston
kytkintä (katso luku "Takalasin huur-
teenpoisto"), mikäli se on autossa va-
rusteena.
Takalasin lämmitin toimii vain
moottorin käydessä.
Page 75 of 364
M
U
73
Säätäminen
)Suuntaa peili valoisalla ajon asentoon.
Turvallisuuden vuoksi tausta-
ja sivupeilit on säädettävä si-
ten, että ns. sokea kulma on
mahdollisimman pieni.
Sisätaustapeili, jossa on
manuaalinen valoisalla/pimeällä
ajon toiminto
Valoisalla/pimeällä ajon asennot
)Siirrä peili häikäisemättömään pimeällä
ajon asentoon vetämällä vivusta.
) Kun painat vipua, peili siirtyy nor-maaliin valoisalla ajon asentoon.
Sisätaustapeili
Säädettävä peili, josta näkee keskelle
taakse.
Sisältää häikäisynesto-ominaisuuden,
joka tummentaa peilin ja vähentää kuljet-
tajan häikäistymistä esim. takaatulevien
autojen valoista tai auringosta johtuen.
Jotta näkyvyys olisi mahdolli-simman hyvä peruutettaessa, peili kirkastuu automaattisesti, kun peruutusvaihde kytketään.
Sisätaustapeili, jossa on
automaattinen himmennystoiminto
J
ärjestelmä mittaa anturin avulla takaa
tulevaa valoa ja muuttaa peilin kirkkautta automaattisesti ja asteittain valoisalla ja pimeällä ajettaessa.
OHJAUSPYÖRÄN SÄÄTÄMINEN
)
Kun auto on pysähdyksissä
, avaa
ohjauspyörän lukitus vetämällä kyt-
kintä.
)
Aseta itsellesi sopiva ajoasento ko-
rkeutta ja syvyyttä säätämällä.
)
Lukitse ohjauspyörä painamalla kyt-
kintä.
Turvallisuussyistä säädöt on
suoritettava ehdottomasti auton
ollessa pysähdyksissä.
Page 76 of 364
74
Avaimen esilleottaminen
)
Ota avain ensin esille painamalla
tätä painiketta.
Lukkojen avaaminen
)
Avaa lukot painamalla
avoimen lukon kuvaa.
Keskuslukituksen avaaminen kauko-
ohjaimella
KAUKO-OHJAUSAVAIN
Avaimen avulla voidaan keskuslukita
tai avata lukitus lukosta tai kauko-ohja-
uksella. Sen avulla voidaan auto myös
paikantaa ja käynnistää sekä suojata
varkauksilta.
Keskuslukituksen avaaminen
avaimella
)
Käännä avainta kuljettajan oven lu-
kossa vasemmalle.
Avautumisen merkiksi suuntavalot vilk-
kuvat nopeasti noin kahden sekunnin
ajan.
Varustetason mukaan ulkopeilit käänty-
vät ulos samanaikaisesti.
Lukkojen avaaminen osittain
kauko-ohjauksella
Lukkojen avaaminen osittain
avaimella
)
Käännä avainta kuljettajan oven
lukossa kerran vasemmalle. Vain
kuljettajan oven lukko aukeaa.
)
Käännä avainta toisen kerran vasem-
malle. Muiden ovien ja tavaratilan
lukot aukeavat.
)
Paina kerran avoimen lu-
kon kuvaa. Vain kuljettajan
oven lukko aukeaa.
)
Kun painat toisen kerran avoimen
lukon kuvaa, muiden ovien ja tavar-
atilan lukot aukeavat.
Avautumisen merkiksi suuntavalot vilk-
kuvat nopeasti noin kahden sekunnin
ajan.
Varustetason mukaan samanaikaises-
ti ulkopeilit kääntyvät ulos, ainoastaan
ensimmäisen avauksen aikana.
Lukkojen avaustoiminto osittaisella kau-
ko-ohjauksella on saatavilla ainoastaan
versioihin, jotka sisältävät turvalukituk-
sen.
Osittaisen tai täydellisen
lukkojen avauksen voi va-
lita monitoiminäytön vali-
kosta.
Oletusasetus on, että kaikki lukot avataan.
Page 77 of 364
OV
75
Auton paikantaminen
)
Paina suljetun lukon symbolia,
kun haluat paikantaa lukitun auton
pysäköintipaikalla.
Auton suuntavalot vilkkuvat muutaman
sekunnin ajan. Kun auto on turvalukittu, ovi-
en sisä- ja ulkokytkimet eivät
toimi.
Myöskään keskuslukituspainike ei toimi.
Älä turvalukitse autoa, jos sisällä on
joku.
Turvalukitus kauko-ohjaimella
Turvalukitus avaimella
Avaimen sisäänkääntäminen
)
Lukitaksesi auton kokonaan
paina suljetun lukon kuvaa.
Jos haluat lisäksi sulkea
ikkunat automaattisesti, pai-
na suljetun lukon kuvaa yli
kaksi sekuntia (mallikohtai-
sia eroja).
)
Sulje auton kaikki lukot kääntämäl-
lä avainta kuljettajan oven lukossa
oikealle. Kun pidät avainta tässä
asennossa yli kaksi sekuntia, myös
ikkunat sulkeutuvat automaattisesti
(mallikohtaisia eroja).
)
Turvalukitaksesi auton käännä avain-
ta uudelleen oikealle viiden sekunnin
kuluessa.
Turvalukituksen merkiksi suuntavalot
syttyvät noin kahden sekunnin ajaksi.
Varustetason mukaan ulkopeilit kääntyvät
sisään samanaikaisesti.
Jos jokin ovista tai tavaratila onauki, keskuslukitus ei toimi.
Jos auto on lukittu, mutta se avataanvahingossa, se lukkiutuu automaat-tisesti 30 sekunnin kuluttua, elleijokin ovista ole auki. Normaali lukitseminen avaimella
) Käännä avainta kuljettajan ovenlukossa oikealle lukitaksesi autonkokonaan.
Lukkiutumisen merkiksi suuntavalot syt-
t
yvät noin kahdeksi sekunniksi.
Varustetason mukaan ulkopeilit k
äänty-
vät sisään samanaikaisesti.
Peilien kääntymistoimintovoidaan ottaa pois käytöstävaltuutetussa PEUGEOT-huoltokorjaamossa tai valtuutetussakorjaamossa.
Auton lukitseminen
)Paina suljetun lukon kuvaalukitaksesi auton kokon-aan.
)
Jos haluat lisäksi sulkea automaat-
tisesti ikkunat, paina suljetun lukon
kuvaa yli kaksi sekuntia (malliko-htaisia eroja).
Normaali lukitseminen kauko-ohjaimella
)Paina ensin tätä painiketta jakäännä sitten avain koteloon.
)
Turvalukitus tapahtuu, kun painat
suljetun lukon kuvaa uudelleen vii-
den sekunnin kuluessa.
Jos et paina painiketta, kuntaitat avaimen koteloon, me-kanismi voi vahingoittua.
Page 78 of 364
OV
E
76
Elektroninen käynnistyksenestojärjestelmä
Jokaiseen avaimeen on asennettumikrosiru, jossa on oma koodi. Moot-
torinohjausjärjestelmän tulee tunnistaaavaimen koodi sytytysvirtaa kytket-
täessä, jotta auto voidaan käynnistää.
Elektroninen a
jonestojärjestelmä lukit-
see moottorinohjausjärjestelmän, kun
sytytysvirta on katkaistu. Autoa ei voida
tällöin käynnistää muutoin kuin koodi-avaimella.
Varkaudenesto
To imintahäiriön sattumisestavaroitetaan kyseisen merkkival-
on syttymisellä, merkkiäänellä ja
näyttöön ilmestyvällä viestillä.
Auto ei tällöin käynnisty. Ota pikaisestiyhteyttä PEUGEOT-verkostoon.
Säil
ytä huolellisesti auton hankinnanyhteydessä luovutettu avainten koodi-
tarra.
Lisätietoja löytyy luvusta
" Hyödyllisiä tietoja" kohdasta
"Virransäästötila".
Liikkeellelähtö
)
Työnnä avain virtalukkoon.
Järjestelmä tunnistaa käynnistys-
koodin.
)
Työnnä avain pohjaan ja kään-
nä sitä kojelautaan päin asentoon
3 (Käynnistys)
.
)
Päästä avain välittömästi, kun moot-
tori käynnistyy.
Auton pysäköiminen
)
Pysäytä auto.
)
Käännä avainta pohjassa itseesi
päin asentoon 1 (Stop)
.
)
Poista avain virtalukosta.
Virransäästötila
Moottorin sammuttamisen jälkeen
( 1-Stop
-asento) voit käyttää tiettyjä
toimintoja, kuten audio- ja tietojärjes-
telmää, lasinpyyhkimiä, lähivaloja, kat-
tovaloja jne. maksimissaan yhteensä
noin 30 minuutin ajan.
Painava esine (avaimenperä...)
kiinnitettynä avaimeen voi pain-
aa sitä virtalukossa ja aiheuttaa
toimintahäiriön.
Page 79 of 364
OV
77
Kauko-ohjainongelma
Akun irti kytkemisen, pariston vaihtamis-en tai kauko-ohjaimen toimintahäiriönjälkeen autoa ei voi avata, lukita eikäpaikantaa.
)
Käytä aluksi avainta lukossa ava-
taksesi tai lukitaksesi auton.
)Alusta sitten kauko-ohjain uudelleen.
Jos on
gelma ei katoa, ota pikaisesti yht-eys PEUGEOT-verkostoon.
Pariston vaihtaminen
Paristo:
CR1620/3 V. Uudelleenalustus
)
Katkaise sytytysvirta.
)
Käännä virta-avain asentoon2 (Virta kytketty).
)
Paina heti tämän jälkeen suljetun lu-kon-symbolia muutaman sekunninajan.
)
Katkaise sytytysvirta ja poista avain
virtalukosta.
Kauko-oh
jain toimii jälleen.Jos paristo on p
äässyt tyhjen-emään, siitä varoitetaan kyseis-en merkkivalon syttymisellä, merkkiäänellä ja monitoiminäyt-
töön ilmestyvällä viestillä.
)Irrota kansi kolikolla syvennyksen kohdalta.
)Irrota käytetty paristo lokerostaan.
)Työnnä uusi paristo lokeroon, katso, että se tulee oikein päin.
)Napsauta kansi kiinni.
)Alusta kauko-ohjain uudelleen.
Page 80 of 364
OV
E
78
Jos avaimet häviävät
Tule PEUGEOT-verkoston huoltokorjaamoon ja ota mukaasi henkilöto-
distus, auton rekisteriote ja mikäli mahdollista, tarra, jossa on avainten
koodi.
Avaimen ja transponderin koodi voidaan etsiä PEUGEOT-verkostossa uuden
avaimen tilaamista varten.
Älä heitä kauko-ohjaimen
paristoja tavalliseen jäteas-
tiaan, sillä ne sisältävät ym-
päristölle haitallisia metalleja.
Vie ne asianmukaiseen keräyspis-
teeseen.
Kauko-ohjain
Radiosignaalilla toimivan, herkästi reagoivan kauko-ohjaimen toimintasäde on
laaja. Älä painele kauko-ohjaimen painikkeita taskussasi, sillä auton ovien luki-
tus saattaa avautua vahingossa.
Älä painele kauko-ohjaimen painikkeita silloin, kun auto on toimintasäteen ja
näköpiirin ulkopuolella. Kauko-ohjain saattaa lakata toimimasta. Kauko-ohjain
pitää tällöin alustaa uudestaan.
Mikään kauko-ohjain ei toimi, kun avain on virtalukossa, ei edes virran ollessa
katkaistuna, lukuun ottamatta kauko-ohjaimen alustusta.
Auton lukitseminen
Jos haluat pitää ovet lukittuina ajon aikana, sinun tulee muistaa, että ovien luki-
tus vaikeuttaa auttajien pääsyä auton sisätilaan onnettomuustilanteessa.
Ovien lukitus avautuu kuitenkin automaattisesti voimakkaan törmäyksen sattu-
essa, turvatyynyjen laukeamisen yhteydessä.
Älä koskaan jätä lapsia yksin autoon turvallisuussyistä, paitsi vain erittäin pie-
neksi hetkeksi.
Ota avain aina pois virtalukosta, kun poistut autosta.
Varkaudenesto
Älä tee mitään muutoksia elektroniseen ajonestojärjestelmään, sillä seuraukse-
na voi olla toimintahäiriö.
Kun ostat käytetyn auton
Vie auto PEUGEOT-verkostolle kaikkien hallussasi olevien avainten ryhmittä-
mistä varten. Näin voit olla varma, että autoon pääsee ja sen voi käynnistää
vain sinulla olevilla avaimilla.
