PEUGEOT 5008 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.97 MB
Page 71 of 364
K
O
69
Kruta ploča
Na svakom naslonu sjedala u 2. redu
pričvršćena je kruta ploča.
Ta ploča služi za:
- dobivanje neprekinute površine prt-
ljažnika neovisno o položaju sjedala,
- sprečavanje klizanja predmeta is-
pod sjedala u 2. redu (najviše 30 kg
po ploči).
Oslobađanje/zaključavanje krute
ploče
)
Prije otvaranja krutih ploča, provjeri-
te da su sjedala u 2. redu u krajnjem
stražnjem položaju.
)
Za oslobađanje, klizanjem pomakni-
te prema gore zatvarač E
na ploči.
)
Za zaključavanje, uspravite ploču
i klizanjem pomaknite prema dolje
zatvarač E
.
Ulazak/izlazak iz 3. reda (7 mjesta)Vraćanje sjedala na mjestoizvana, uz otvorena vrata
Ako u 3. redu sjede putnici (7 mjesta):
)
Rukom gurnite sjedalo prema na-
trag do krajnjeg položaja; sjedalo se
neće postaviti u krajnji stražnji polo-
žaj kako bi ostalo prostora za noge
putnika u 3. redu.
)
Spustite sjedište.
)
Podignite avio stolić na sjedalu u
2. redu, ako je spušten.
)
Povucite ručicu F
prema gore.
Sjedalo će se otkočiti, a sjedište će
se uspraviti uz naslon.
)
Pritisnite ručicu F
prema naprijed
i gurnite naslon sjedala prema na-
prijed.
Page 72 of 364
K
O
70

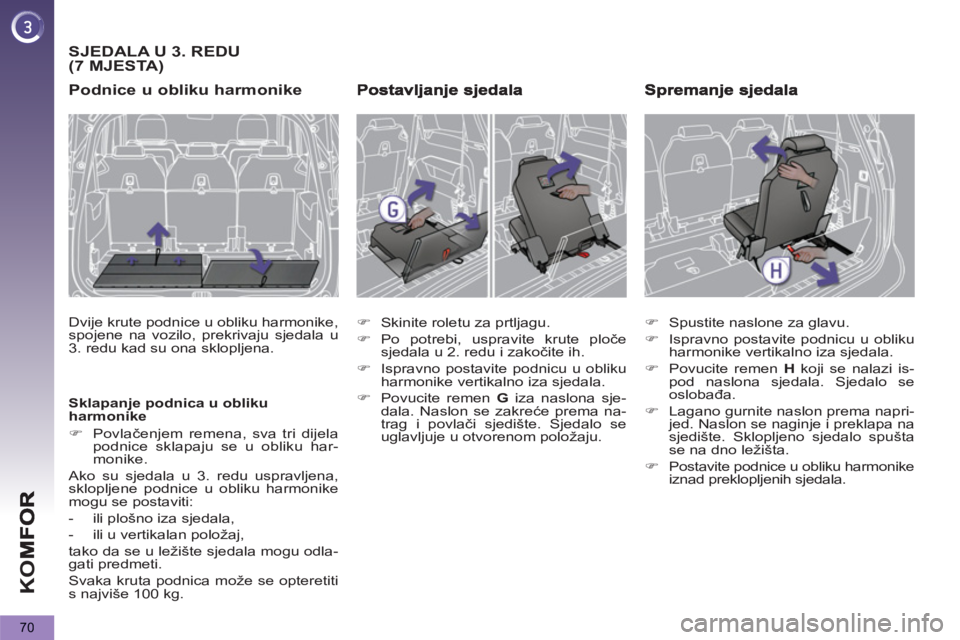

SJEDALA U 3. REDU (7 MJESTA)
Podnice u obliku harmonike
Dvije krute podnice u obliku harmonike,
spojene na vozilo, prekrivaju sjedala u
3. redu kad su ona sklopljena.
Sklapanje podnica u obliku
harmonike
)
Povlačenjem remena, sva tri dijela
podnice sklapaju se u obliku har-
monike.
Ako su sjedala u 3. redu uspravljena,
sklopljene podnice u obliku harmonike
mogu se postaviti:
- ili plošno iza sjedala,
- ili u vertikalan položaj,
tako da se u ležište sjedala mogu odla-
gati predmeti.
Svaka kruta podnica može se opteretiti
s najviše 100 kg.
)
Skinite roletu za prtljagu.
)
Po potrebi, uspravite krute ploče
sjedala u 2. redu i zakočite ih.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen G
iza naslona sje-
dala. Naslon se zakreće prema na-
trag i povlači sjedište. Sjedalo se
uglavljuje u otvorenom položaju.
)
Spustite naslone za glavu.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen H
koji se nalazi is-
pod naslona sjedala. Sjedalo se
oslobađa.
)
Lagano gurnite naslon prema napri-
jed. Naslon se naginje i preklapa na
sjedište. Sklopljeno sjedalo spušta
se na dno ležišta.
)
Postavite podnice u obliku harmonike
iznad preklopljenih sjedala.
Page 73 of 364
K
O
71

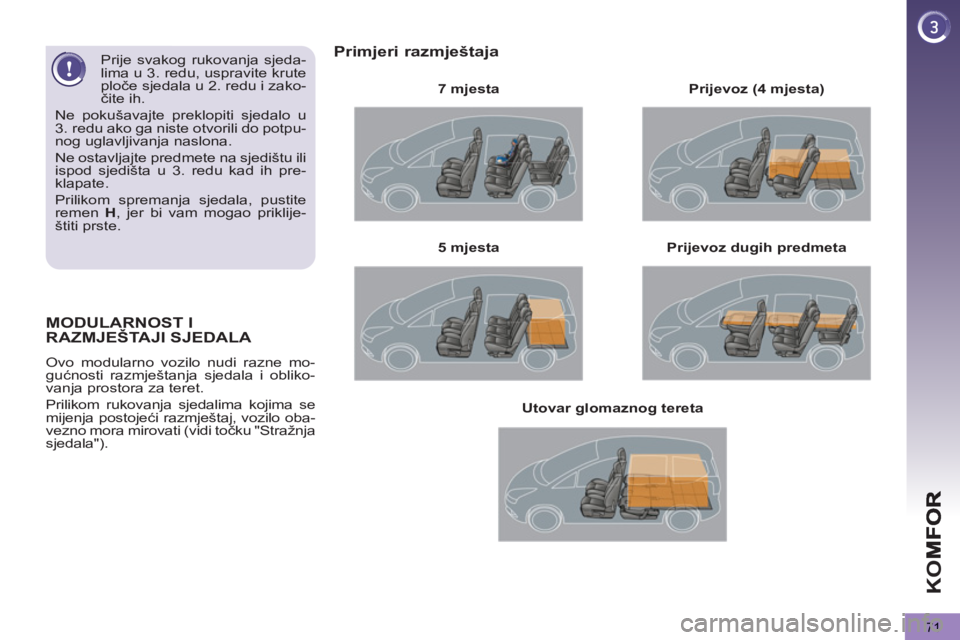

MODULARNOST I
RAZMJEŠTAJI SJEDALA
Ovo modularno vozilo nudi razne mo-
gućnosti razmještanja sjedala i obliko-
vanja prostora za teret.
Prilikom rukovanja sjedalima kojima se
mijenja postojeći razmještaj, vozilo oba-
vezno mora mirovati (vidi točku "Stražnja
sjedala").
Primjeri razmještaja
7 mjesta
Prijevoz dugih predmeta
5 mjesta
Prijevoz (4 mjesta)
Utovar glomaznog tereta
Prije svakog rukovanja sjeda-
lima u 3. redu, uspravite krute
ploče sjedala u 2. redu i zako-
čite ih.
Ne pokušavajte preklopiti sjedalo u
3. redu ako ga niste otvorili do potpu-
nog uglavljivanja naslona.
Ne ostavljajte predmete na sjedištu ili
ispod sjedišta u 3. redu kad ih pre-
klapate.
Prilikom spremanja sjedala, pustite
remen H
, jer bi vam mogao priklije-
štiti prste.
Page 74 of 364
72

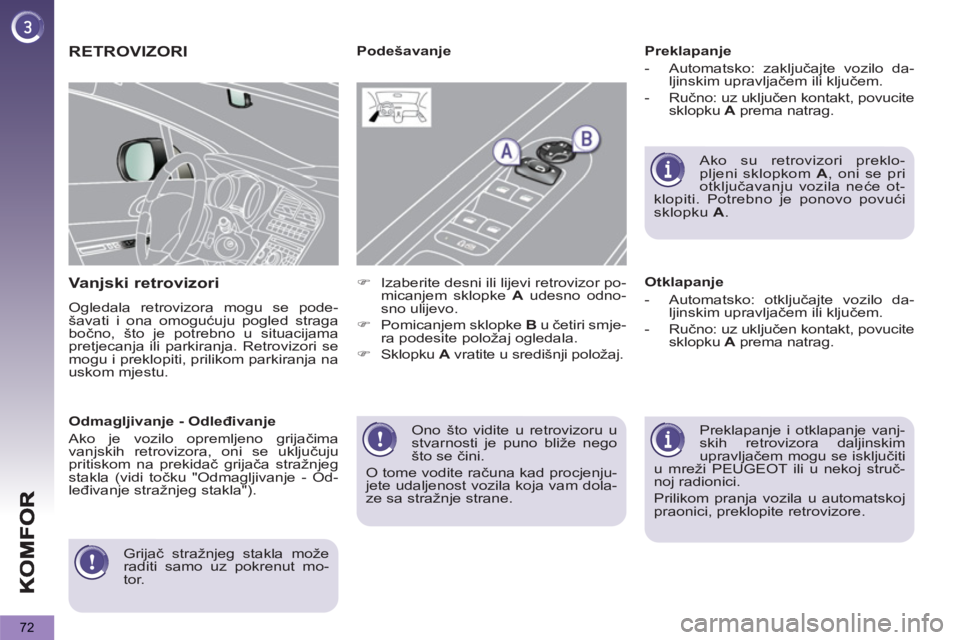

Ono što vidite u retrovizoru u
stvarnosti je puno bliže nego
što se čini.
O tome vodite računa kad procjenju-
jete udaljenost vozila koja vam dola-
ze sa stražnje strane.
RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se pode-
šavati i ona omogućuju pogled straga
bočno, što je potrebno u situacijama
pretjecanja ili parkiranja. Retrovizori se
mogu i preklopiti, prilikom parkiranja na
uskom mjestu.
Preklapanje
- Automatsko: zaključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Prilikom pranja vozila u automatskoj
praonici, preklopite retrovizore.
Podešavanje
Otklapanje
- Automatsko: otključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Ako su retrovizori preklo-
pljeni sklopkom A
, oni se pri
otključavanju vozila neće ot-
klopiti. Potrebno je ponovo povući
sklopku A
.
)
Izaberite desni ili lijevi retrovizor po-
micanjem sklopke A
udesno odno-
sno ulijevo.
)
Pomicanjem sklopke B
u č
etiri smje-
ra podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grijačima
vanjskih retrovizora, oni se uključuju
pritiskom na prekidač grijača stražnjeg
stakla (vidi točku "Odmagljivanje - Od-
leđivanje stražnjeg stakla").
Grijač stražnjeg stakla može
raditi samo uz pokrenut mo-
tor.
Page 75 of 364
K
O
73

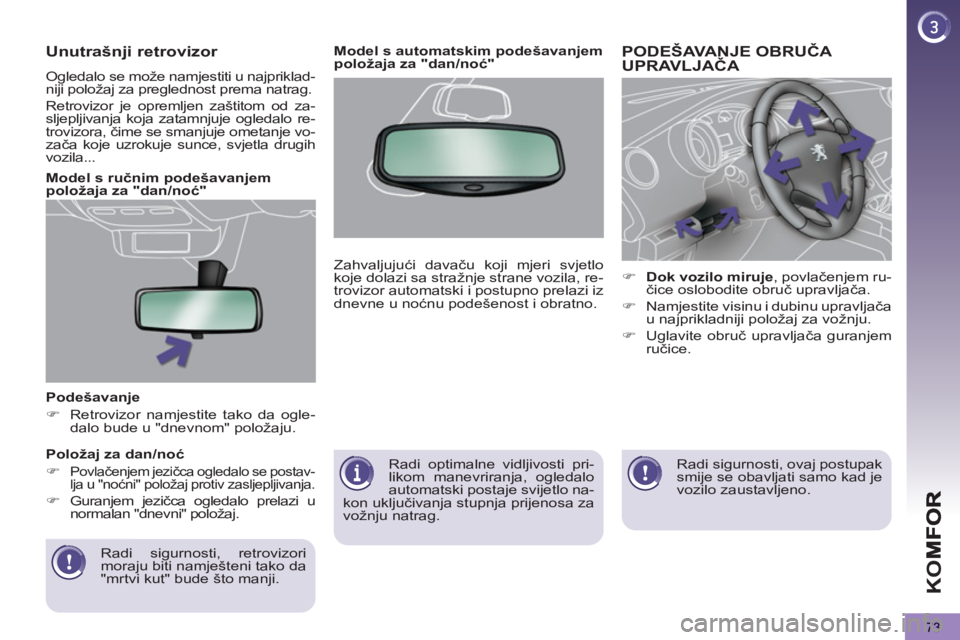

Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori
moraju biti namješteni tako da
"mrtvi kut" bude što manji.
Model s ručnim podešavanjem
položaja za "dan/noć"
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se postav-
lja u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.
Unutrašnji retrovizor
Ogledalo se može namjestiti u najpriklad-
niji položaj za preglednost prema natrag.
Retrovizor je opremljen zaštitom od za-
sljepljivanja koja zatamnjuje ogledalo re-
trovizora, čime se smanjuje ometanje vo-
zača koje uzrokuje sunce, svjetla drugih
vozila...
Radi optimalne vidljivosti pri-
likom manevriranja, ogledalo
automatski postaje svijetlo na-
kon uključivanja stupnja prijenosa za
vožnju natrag.
Model s automatskim podešavanjem
položaja za "dan/noć"
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozila, re-
trovizor automatski i postupno prelazi iz
dnevne u noćnu podešenost i obratno.
PODEŠAVANJE OBRUČA UPRAVLJAČA
)
Dok vozilo miruje
, povlačenjem ru-
čice oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak
smije se obavljati samo kad je
vozilo zaustavljeno.
Page 76 of 364
74

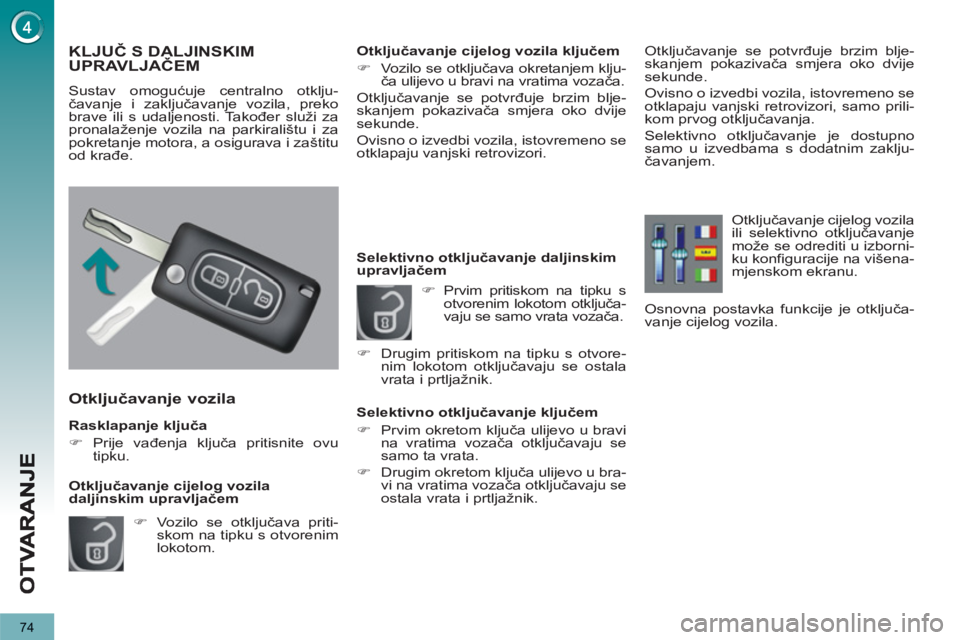

Rasklapanje ključa
)
Prije vađenja ključa pritisnite ovu
tipku.
Otključavanje vozila
)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.
Otključavanje cijelog vozila
daljinskim upravljačem
KLJUČ S DALJINSKIMUPRAVLJAČEM
Sustav omogućuje centralno otklju-
čavanje i zaključavanje vozila, preko
brave ili s udaljenosti. Također služi za
pronalaženje vozila na parkiralištu i za
pokretanje motora, a osigurava i zaštitu
od krađe.
Otključavanje cijelog vozila ključem
)
Vozilo se otključava okretanjem klju-
ča ulijevo u bravi na vratima vozača.
Otključavanje se potvrđuje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori.
Selektivno otključavanje daljinskim
upravljačem
Selektivno otključavanje ključem
)
Prvim okretom ključa ulijevo u bravi
na vratima vozača otključavaju se
samo ta vrata.
)
Drugim okretom ključa ulijevo u bra-
vi na vratima vozača otključavaju se
ostala vrata i prtljažnik.
)
Prvim pritiskom na tipku s
otvorenim lokotom otključa-
vaju se samo vrata vozača.
)
Drugim pritiskom na tipku s otvore-
nim lokotom otključavaju se ostala
vrata i prtljažnik.
Otključavanje se potvrđ
uje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori, samo prili-
kom prvog otključavanja.
Selektivno otključavanje je dostupno
samo u izvedbama s dodatnim zaklju-
čavanjem.
Otključavanje cijelog vozila
ili selektivno otključavanje
može se odrediti u izborni-
ku konfiguracije na višena-
mjenskom ekranu.
Osnovna postavka funkcije je otključa-
vanje cijelog vozila.
Page 77 of 364
OT
V
75
Pronalaženje vozila
)
Za lakše pronalaženje zaključanog
vozila na parkiralištu, pritisnite tipku
sa zatvorenim lokotom.
Pokazivači smjera bljeskaju nekoliko
sekunda.
Kada je vozilo dodatno zaključa-
no, vrata se ne mogu otvarati ni
vanjskim ni unutrašnjim kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja.
Zato pazite da nitko ne ostane u vozilu
ako ga namjeravate dodatno zaključati.
Dodatno zaključavanje daljinskim
upravljačem
Dodatno zaključavanje ključem
Sklapanje ključa
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom, a ako
tu tipku pritisnete dulje od
dvije sekunde, automatski
se zatvaraju i stakla (ovi-
sno o izvedbi).
)
Cijelo vozilo zaključava se okretanjem
ključa udesno u bravi na vratima voza-
ča, a ako ga u tom položaju zadržite
dulje od dvije sekunde automatski se
zatvaraju i stakla (ovisno o izvedbi).
)
Vozilo se dodatno zaključava još
jednim okretanjem ključa udesno, u
roku od pet sekunda.
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Ovisno o izvedbi vašega vozila, istovre-
meno se preklapaju vanjski retrovizori. Ako su neka vrata ili prtljažnik
ostali otvoreni, centralno za-
ključavanje neće se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekunda automatski ponovo zaklju-
čati, ako u međuvremenu ne otvorite
neka vrata.
Obično zaključavanje ključem
)
Cijelo vozilo zaključava se okreta-
njem ključa udesno u bravi na vrati-
ma vozača.
Zaključavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, preklapaju se vanjski retrovizori.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Zaključavanje vozila
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom.
)
Ako tipku sa zatvorenim lokotom pri-
tisnete dulje od dvije sekunde, auto-
matski će se zatvoriti i stakla (ovisno
o izvedbi).
Obično zaključavanje daljinskim
upravljačem
)
Prije sklapanja ključa priti-
snite ovu tipku.
)
Vozilo se dodatno zaključava još jed-
nim pritiskom na tipku sa zatvorenim
lokotom, u roku od pet sekunda.
Ako ne pritisnete tipku prilikom
sklapanja ključa, mogao bi se
oštetiti mehanizam.
Page 78 of 364
OT
V
76
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s po-
sebnim kodom. Nakon uključivanja kon-
takta, taj kod mora biti prepoznat kako
bi se odobrilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
Zaštita od krađe
U slučaju neispravnosti, pali se
ova žaruljica, oglašava se zvuč-
ni signal i prikazuje se poruka
na ekranu.
U tom slučaju, vozilo se ne može pokrenu-
ti; obratite se što prije mreži PEUGEOT.
Dobro čuvajte naljepnicu priloženu klju-
čevima koje ste dobili s vozilom.
Za više detalja, pogledajte
točku "Praktične informacije" -
"Štedljiv način rada".
Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač).
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Štedljiv način rada
Nakon gašenja motora (ključ u položa-
ju 1 - Stop
), neke funkcije poput audio
sustava i telematike, brisača, kratkih
svjetala, stropnih svjetala... možete ko-
ristiti još u ukupnom trajanju od trideset
minuta.
Teži predmet (privjesak za
ključeve...) zakvačen za ključ,
koji ga povlači prema dolje u osi
brave, mogao bi uzrokovati
neispravnost.
Page 79 of 364
OT
V
77
Problemi s daljinskim upravljačem
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.
)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.
)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži PEUGEOT.
Zamjena baterije
Oznaka baterije: CR1620/3 V.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.
)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno radi.
Na istrošenu bateriju upozora-
vaju vas paljenje ove žaruljice,
zvučni signal i poruka na više-
namjenskom ekranu.
)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz njenog
ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.
)
Sastavite kućište.
)
Obavite postupak reinicijalizacije
daljinskog upravljača.
Page 80 of 364
OT
V
78

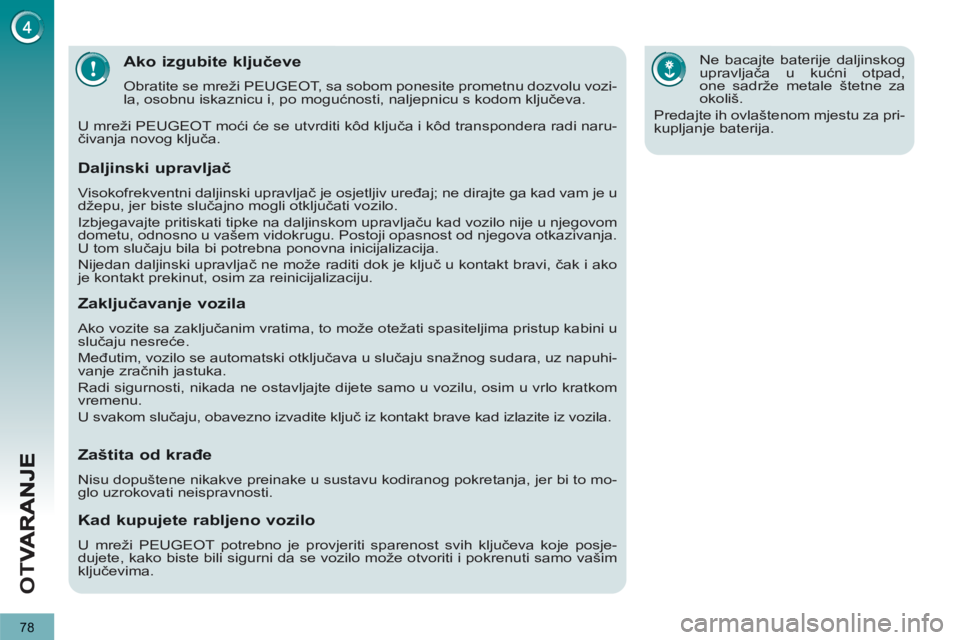

Ako izgubite ključeve
Obratite se mreži PEUGEOT, sa sobom ponesite prometnu dozvolu vozi-
la, osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži PEUGEOT moći će se utvrditi kôd ključa i kôd transpondera radi naru-
čivanja novog ključa.
Ne bacajte baterije daljinskog
upravljača u kućni otpad,
one sadrže metale štetne za
okoliš.
Predajte ih ovlaštenom mjestu za pri-
kupljanje baterija.
Daljinski upravljač
Visokofrekventni daljinski upravljač je osjetljiv uređaj; ne dirajte ga kad vam je u
džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljinskom upravljaču kad vozilo nije u njegovom
dometu, odnosno u vašem vidokrugu. Postoji opasnost od njegova otkazivanja.
U tom slučaju bila bi potrebna ponovna inicijalizacija.
Nijedan daljinski upravljač ne može raditi dok je ključ u kontakt bravi, čak i ako
je kontakt prekinut, osim za reinicijalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može otežati spasiteljima pristup kabini u
slučaju nesreće.
Međutim, vozilo se automatski otključava u slučaju snažnog sudara, uz napuhi-
vanje zračnih jastuka.
Radi sigurnosti, nikada ne ostavljajte dijete samo u vozilu, osim u vrlo kratkom
vremenu.
U svakom slučaju, obavezno izvadite ključ iz kontakt brave kad izlazite iz vozila.
Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to mo-
glo uzrokovati neispravnosti.
Kad kupujete rabljeno vozilo
U mreži PEUGEOT potrebno je provjeriti sparenost svih ključeva koje posje-
dujete, kako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo vašim
ključevima.
