PEUGEOT 5008 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.97 MB
Page 111 of 364
OPREMA
109
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W)
4.
Prijenosna svjetiljka
5.
Podnice u obliku harmonike
6.
Prsteni za pričvršćenje prtljage
na podnici
7.
Držač čaše
8.
Nasloni za ruke
9.
Pretinci
ili audio pojačalo
10.
Kopče pojasa u 3. redu

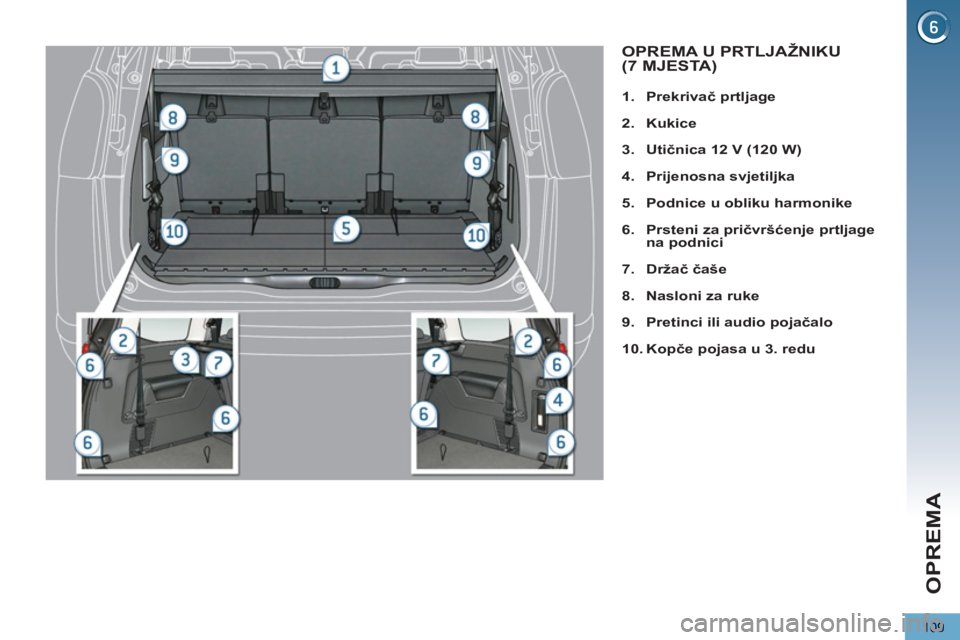

OPREMA U PRTLJAŽNIKU (7 MJESTA)
Page 112 of 364
OPREMA
110

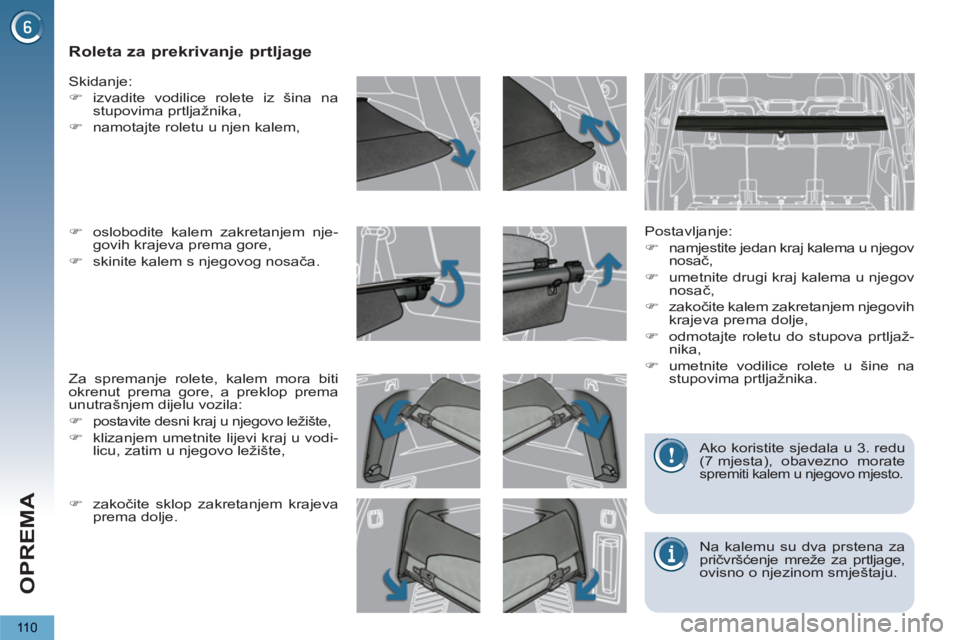

Roleta za prekrivanje prtljage
Postavljanje:
)
namjestite jedan kraj kalema u njegov
nosač,
)
umetnite drugi kraj kalema u njegov
nosač,
)
zakočite kalem zakretanjem njegovih
krajeva prema dolje,
)
odmotajte roletu do stupova prtljaž-
nika,
)
umetnite vodilice rolete u šine na
stupovima prtljažnika.
Skidanje:
)
izvadite vodilice rolete iz šina na
stupovima prtljažnika,
)
namotajte roletu u njen kalem,
Za spremanje rolete, kalem mora biti
okrenut prema gore, a preklop prema
unutrašnjem dijelu vozila:
)
postavite desni kraj u njegovo ležište,
)
klizanjem umetnite lijevi kraj u vodi-
licu, zatim u njegovo ležište,
)
oslobodite kalem zakretanjem nje-
govih krajeva prema gore,
)
skinite kalem s njegovog nosača.
Na kalemu su dva prstena za
pričvršćenje mreže za prtljage,
ovisno o njezinom smještaju. Ako koristite sjedala u 3. redu
(7 mjesta), obavezno morate
spremiti kalem u njegovo mjesto.
)
zakočite sklop zakretanjem krajeva
prema dolje.
Page 113 of 364
OPREMA
111
Mreža za pridržavanje visokih
predmeta *
Korištenje u 1. redu:
)
preklopite stražnja sjedala,
)
otvorite poklopce gornjih pričvrsnih
mjesta 1
,
)
odmotajte mrežu za pridržavanje
visokih predmeta,
)
u odgovarajuća gornja pričvrsna
mjesta 1
postavite prvo jedan, zatim
i drugi kraj metalne šipke mreže,
)
potpuno olabavite remene,
)
kopču svakog remena pričvrstite
na odgovarajući prsten Top Tether
3
(nalaze se na naslonima stražnjih
bočnih preklopljenih sjedala),
)
napnite remene,
)
provjerite da je mreža dobro zakva-
čena i napeta.
Korištenje u 2. redu:
)
namotajte ili izvadite roletu za prtljagu,
)
otvorite poklopce gornjih pričvrsnih
mjesta 2
,
)
odmotajte mrežu za pridržavanje vi-
sokih predmeta,
)
u odgovarajuća gornja pričvrsna
mjesta 2
postavite prvo jedan, zatim
i drugi kraj metalne šipke mreže,
)
kopču svakog remena zakvačite za
odgovarajući prsten 4
,
)
napnite remene,
)
provjerite da je mreža dobro zakva-
čena i napeta.
Prilikom namještanja mreže,
provjerite da se kopče remena
mogu vidjeti iz prtljažnika, radi
lakšeg otpuštanja ili napinjanja.
Zakvačena za posebna gornja i donja
pričvrsna mjesta, ta mreža omogućuje
iskorištavanje cijelog prostora za teret
do stropa:
- iza prednjih sjedala (1. red), ako su
stražnja sjedala preklopljena.
- iza stražnjih sjedala (2. red).
*
Ako je vaše vozilo tako opremljeno.
Page 114 of 364
OPREMA

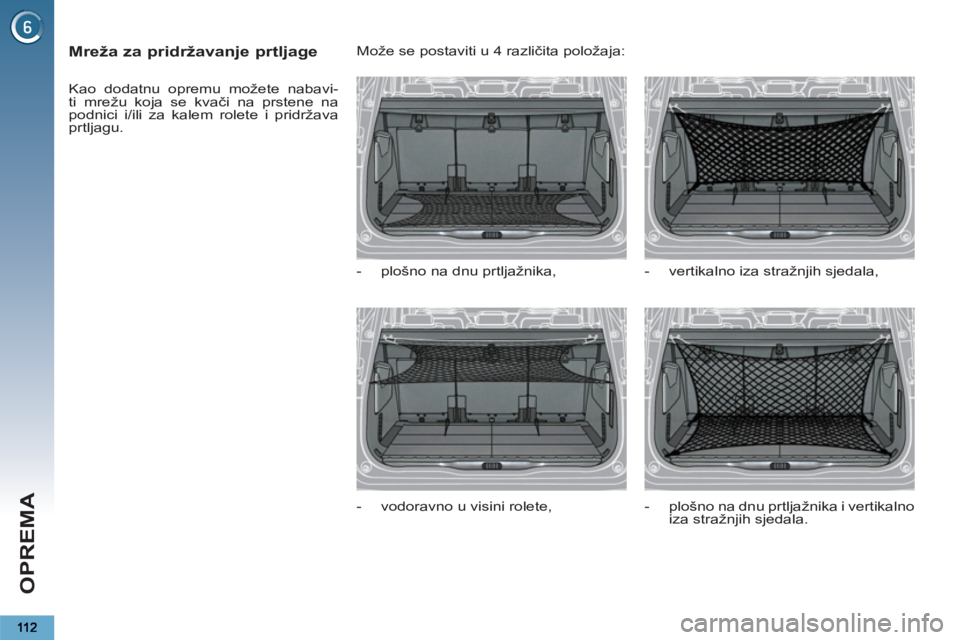

Mreža za pridržavanje prtljage
Kao dodatnu opremu možete nabavi-
ti mrežu koja se kvači na prstene na
podnici i/ili za kalem rolete i pridržava
prtljagu. Može se postaviti u 4 različita položaja:
- plošno na dnu prtljažnika,
- vodoravno u visini rolete,
- vertikalno iza stražnjih sjedala,
- plošno na dnu prtljažnika i vertikalno
iza stražnjih sjedala.
Page 115 of 364
OPREMA
113

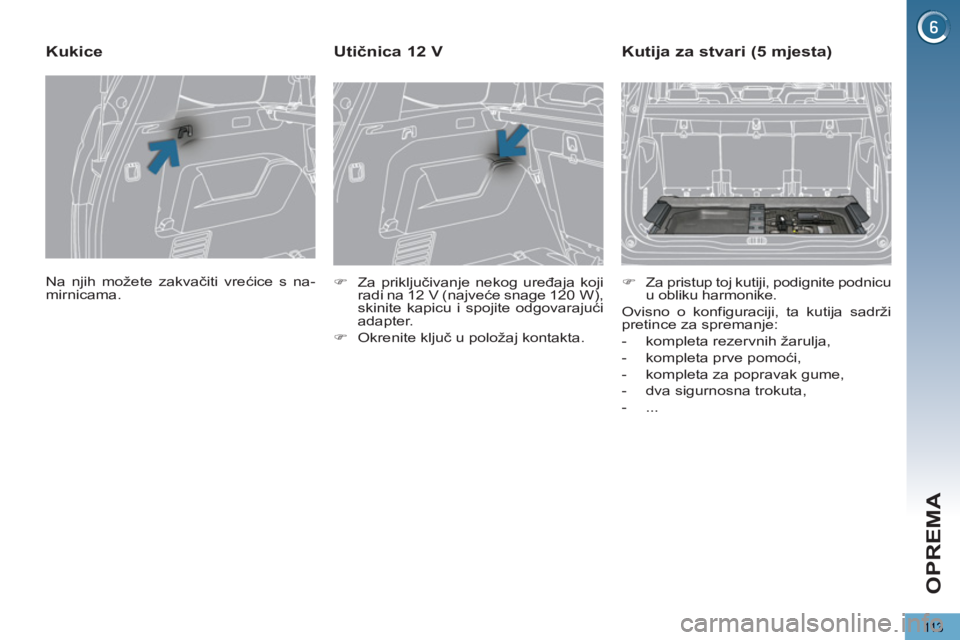

Na njih možete zakvačiti vrećice s na-
mirnicama.
Kukice
)
Za priključivanje nekog uređaja koji
radi na 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući
adapter.
)
Okrenite ključ u položaj kontakta.
Utičnica 12 V
)
Za pristup toj kutiji, podignite podnicu
u obliku harmonike.
Ovisno o konfiguraciji, ta kutija sadrži
pretince za spremanje:
- kompleta rezervnih žarulja,
- kompleta prve pomoći,
- kompleta za popravak gume,
- dva sigurnosna trokuta,
- ...
Kutija za stvari (5 mjesta)
Page 116 of 364
OPREMA
11 4
Prijenosna svjetiljka
U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi za rasvjetu prtljažnika i
kao džepna svjetiljka.
Način rada
Ova svjetiljka radi na akumulatorske
baterije tipa NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji.
Korištenje
)
Povucite svjetiljku A
i izvadite je iz
ležišta.
)
Prekidač za paljenje i gašenje se
nalazi na poleđini.
)
Na poleđini je i nosač koji se može
otvoriti tako da se svjetiljka može
postaviti u uspravnom položaju na
nekom mjestu gdje vam je potreb-
na, na primjer, prilikom zamjene ko-
tača.
Vr aćanje u ležište
)
Vratite svjetiljku u njeno ležište po-
čevši s užim dijelom B
.
Ona će se automatski ugasiti, ako
već nije ugašena.
Stražnje bočne zavjese
Postavljene na stražnja stakla, zavjese
štite djecu od sunca.
)
Povucite zavjesu za središnji jezičac.
)
Zakvačite zavjesu za predviđenu
kukicu.
Prilikom stavljanja baterija,
pazite na polove.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama.
Ako nije dobro uglavljena,
možda se neće puniti niti upa-
liti pri otvaranju prtljažnika.
Funkcija rasvjete prtljažnika
opisana je u točki "Vidljivost".
3. red (7 mjesta)
2. red
Page 117 of 364
SIGURNOST DJECE
115
PEUGEOT vam preporučuje
da djecu prevozite na stra-
žnjim bočnim sjedalima
:
- djecu mlađu od 2 godine leđima
u smjeru vožnje
,
- djecu stariju od 2 godine licem u
smjeru vožnje
.

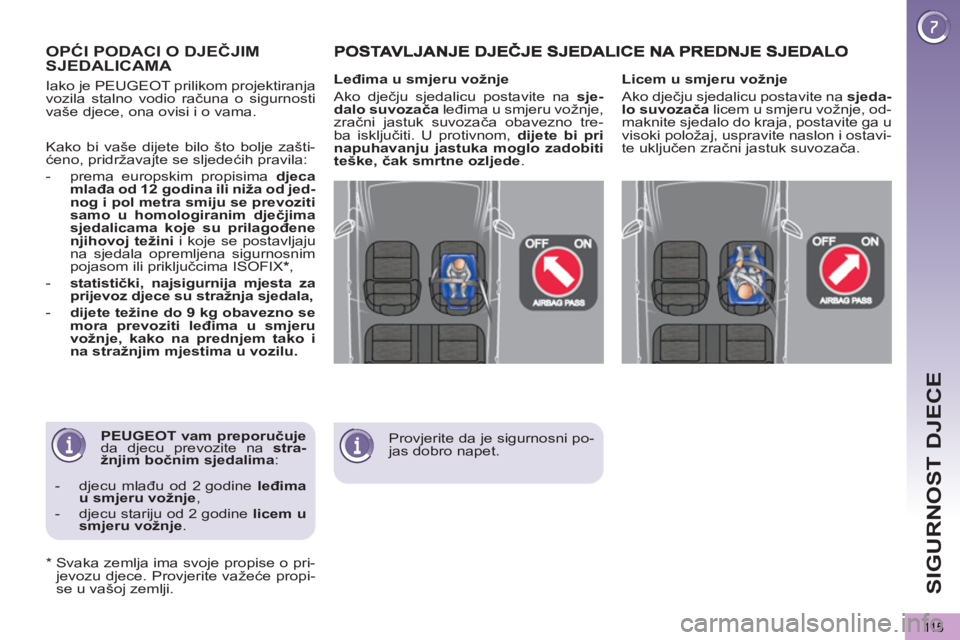

OPĆI PODACI O DJEČJIM
SJEDALICAMA
Licem u smjeru vožnje
Ako dječju sjedalicu postavite na sjeda-
lo suvozača
licem u smjeru vožnje, od-
maknite sjedalo do kraja, postavite ga u
visoki položaj, uspravite naslon i ostavi-
te uključen zračni jastuk suvozača.
Leđima u smjeru vožnje
Ako dječju sjedalicu postavite na sje-
dalo suvozača
leđima u smjeru vožnje,
zračni jastuk suvozača obavezno tre-
ba isključiti. U protivnom, dijete bi pri
napuhavanju jastuka moglo zadobiti
teške, čak smrtne ozljede
.
Iako je PEUGEOT prilikom projektiranja
vozila stalno vodio računa o sigurnosti
vaše djece, ona ovisi i o vama.
Kako bi vaše dijete bilo što bolje zašti-
ćeno, pridržavajte se sljedećih pravila:
- prema europskim propisima djeca
mlađa od 12 godina ili niža od jed-
nog i pol metra smiju se prevoziti
samo u homologiranim dječjima
sjedalicama koje su prilagođene
njihovoj težini
i koje se postavljaju
na sjedala opremljena sigurnosnim
pojasom ili priključcima ISOFIX
*
,
- statistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
- dijete težine do 9 kg obavezno se
mora prevoziti leđima u smjeru
vožnje, kako na prednjem tako i
na stražnjim mjestima u vozilu.
*
Svaka zemlja ima svoje propise o pri-
jevozu djece. Provjerite važeće propi-
se u vašoj zemlji.
Provjerite da je sigurnosni po-
jas dobro napet.
Page 118 of 364
SIGURNOST DJECE
116

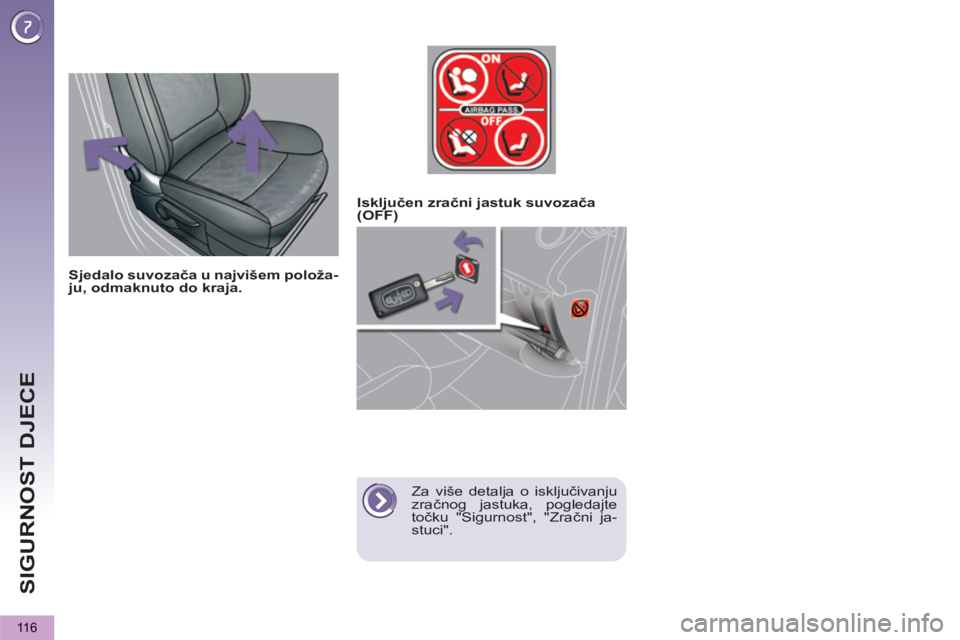

Isključen zračni jastuk suvozača
(OFF)
Za više detalja o isključivanju
zračnog jastuka, pogledajte
točku "Sigurnost", "Zračni ja-
stuci".
Sjedalo suvozača u najvišem položa-
ju, odmaknuto do kraja.
Page 119 of 364
AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦА. То в а можеда причини СМЪРТ
или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí nebez-
pečí SMRTI DÍTĚTE nebo VÁŽNÉHO ZRANĚNÍ.
DABrug aldrig en bagudvendt barnestol på et sæde der er beskyttet af en aktiv airbag. Død eller alvorlig skade på barnet kan forekomme.
DEVerwenden Sie NIEMALS einen Kindersitz oder Babyschale gegen die Fahrtrichtung bei AKTIVIERTEM Airbag, TOD oder ERNSTHAFTE
VERLETZUNGEN können die Folge sein.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από ΜΕΤΩΠΙΚΟ
αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rearward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the CHILD
can occur
ESNO INSTALAR NUNCA EL SISTEMA DE RETENCIÓN PARA NIÑOS DE ESPALDAS AL SENTIDO DE LA CIRCULACIÓN SOBRE UN ASIENTO
PROTEGIDO CON UN COJÍN INFLABLE FRONTAL ( AIRBAG ) ACTIVADO. ESTO PUEDE CAUSAR LA MUERTE DEL BEBE O HERIRLO
GRAVEMENTE.
ETÄrge kasutage kunagi lapse turvatooli seljaga sõidusuunas sõiduki istmel mis on kaitstud AKTIVEERITUD TURVAPADJAGA. See võib põhjustada
lapsele RASKEID VIGASTUSI või SURMA.
FIÄLÄ KOSKAAN aseta lapsen turvaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVATYYNY. Sen laukeami-
nen voi aiheuttaa LAPSEN KUOLEMAN tai VAKAVAN LOUKKAANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE frontal
ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GRAVEMENT
HRNIKADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZRAČNIM JASTUKOM. To bi moglo
uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
SIGURNOST DJECE
11 7

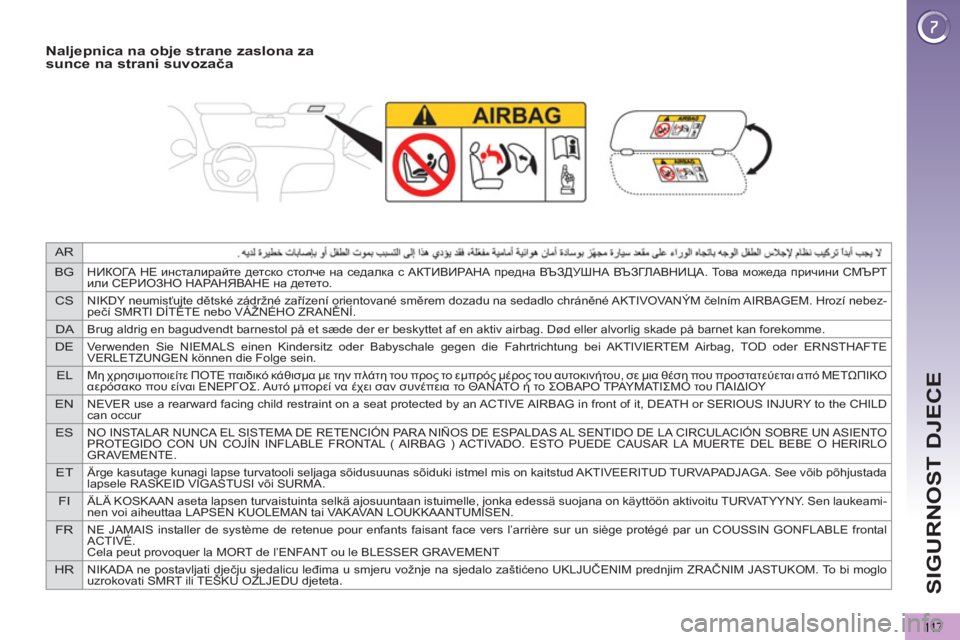

Naljepnica na obje strane zaslona za
sunce na strani suvozača
Page 120 of 364

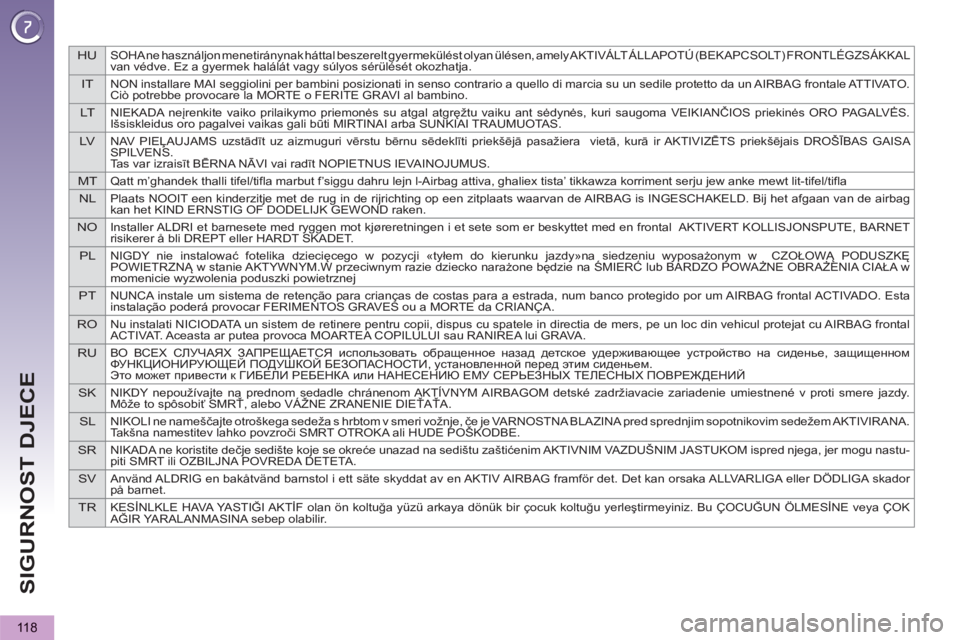

HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést olyan ülésen, amely AKTIVÁLT ÁLLAPOTÚ (BEKAPCSOLT) FRONTLÉGZSÁKKAL
van védve. Ez a gyermek halálát vagy súlyos sérülését okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale ATTIVATO.
Ciò potrebbe provocare la MORTE o FERITE GRAVI al bambino.
LTNIEKADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO PAGALVĖS.
Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TRAUMUOTAS.
LVNAV PIEĻAUJAMS uzstādīt uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera vietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA
SPILVENS.
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
MTQatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
NLPlaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waarvan de AIRBAG is INGESCHAKELD. Bij het afgaan van de airbag
kan het KIND ERNSTIG OF DODELIJK GEWOND raken.
NOInstaller ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE, BARNET
risikerer å bli DREPT eller HARDT SKADET.
PLNIGDY nie instalować fotelika dziecięcego w pozycji «tyłem do kierunku jazdy»na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM.W przeciwnym razie dziecko narażone będzie na ŚMIERĆ lub BARDZO POWAŻNE OBRAŻENIA CIAŁA w
momenicie wyzwolenia poduszki powietrznej
PTNUNCA instale um sistema de retenção para crianças de costas para a estrada, num banco protegido por um AIRBAG frontal ACTIVADO. Esta
instalação poderá provocar FERIMENTOS GRAVES ou a MORTE da CRIANÇA.
RONu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG frontal
ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau RANIREA lui GRAVA.
RUВО ВСЕХ СЛУЧАЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье, защищенном
ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем.
Это может привести к ГИБЕЛИ РЕБЕНКА или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖДЕНИЙ
SKNIKDY nepoužívajte na prednom sedadle chránenom AKTÍVNYM AIRBAGOM detské zadržiavacie zariadenie umiestnené v proti smere jazdy.
Môže to spôsobiť SMRŤ, alebo VÁŽNE ZRANENIE DIEŤAŤA.
SLNIKOLI ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLAZINA pred sprednjim sopotnikovim sedežem AKTIVIRANA.
Takšna namestitev lahko povzroči SMRT OTROKA ali HUDE POŠKODBE.
SRNIKADA ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VAZDUŠNIM JASTUKOM ispred njega, jer mogu nastu-
piti SMRT ili OZBILJNA POVREDA DETETA.
SVAnvänd ALDRIG en bakåtvänd barnstol i ett säte skyddat av en AKTIV AIRBAG framför det. Det kan orsaka ALLVARLIGA eller DÖDLIGA skador
på barnet.
TRKESİNLKLE HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya ÇOK
AĞIR YARALANMASINA sebep olabilir.
SIGURNOST DJECE
118
