PEUGEOT 5008 2016 Bruksanvisningar (in Swedish)

139
5008_sv_Chap07_securite_ed01-2015
Kontrollampa som anger att något
säkerhetsbälte fram inte är fastspänt
Fastspänning
F Dra i remmen och skjut in låstungan i låset.
F K ontrollera att bältet är fastspänt.
Inställning i höjdled
F För att hitta fästpunkten trycker du ihop reglaget A och för det tills du hittar ett
inställningsläge.
Vid påslagning av tändningen tänds
denna kontrollampa i displayen
med kontrollampor för bälten och
passagerarens krockkudde fram då
föraren och/eller frampassageraren inte har
spänt fast sitt bälte.
Fr. o. m. en fart på ca 20
km/h och under
två minuter blinkar lampan åtföljd av en
ljudsignal. Efter dessa två minuter fortsätter
kontrollampan att lysa så länge föraren och/eller
frampassageraren inte har spänt fast sitt bälte.
Upplåsning
F Tryck på den röda knappen på låset och
dra ut låstungan.
F

F
ölj med bältets rörelse tills det är helt
upprullat.

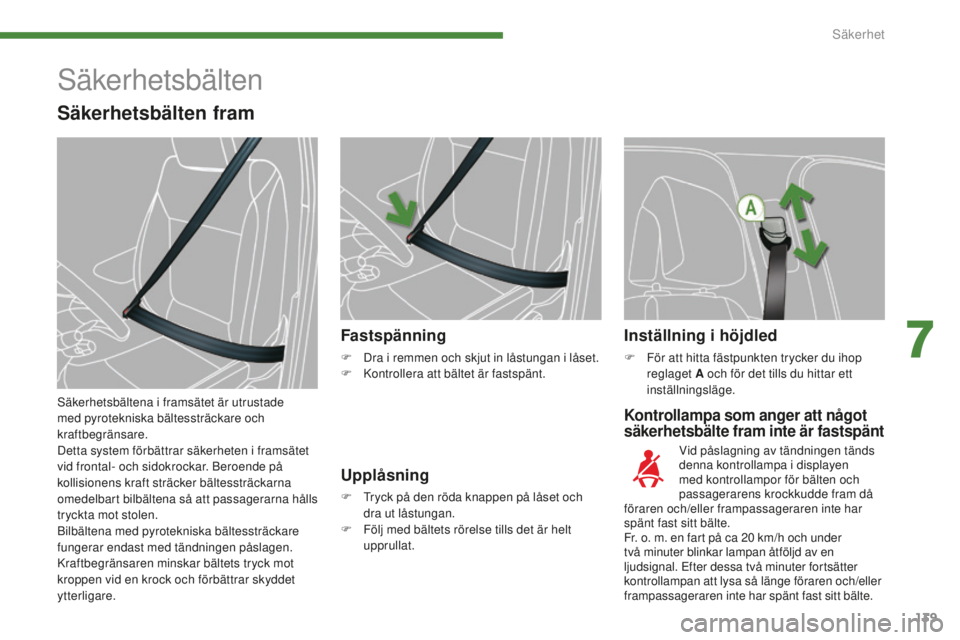

Säkerhetsbälten
Säkerhetsbälten fram
Säkerhetsbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Detta system förbättrar säkerheten i framsätet
vid frontal- och sidokrockar. Beroende på
kollisionens kraft sträcker bältessträckarna
omedelbart bilbältena så att passagerarna hålls
tryckta mot stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast med tändningen påslagen.
Kraftbegränsaren minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare.
7
Säkerhet

140
5008_sv_Chap07_securite_ed01-2015

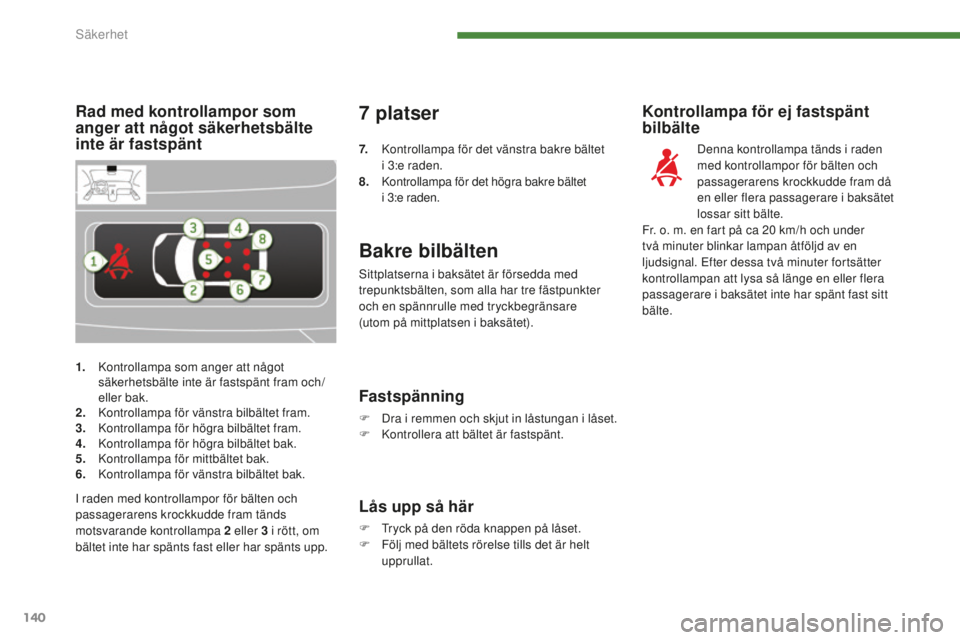

1. Kontrollampa som anger att något säkerhetsbälte inte är fastspänt fram och/
eller bak.
2.
K

ontrollampa för vänstra bilbältet fram.
3.
K

ontrollampa för högra bilbältet fram.
4.
K

ontrollampa för högra bilbältet bak.
5.
K

ontrollampa för mittbältet bak.
6.
K

ontrollampa för vänstra bilbältet bak.
Rad med kontrollampor som
anger att något säkerhetsbälte
inte är fastspänt
Bakre bilbälten
Sittplatserna i baksätet är försedda med
trepunktsbälten, som alla har tre fästpunkter
och en spännrulle med tryckbegränsare
(utom på mittplatsen i baksätet).
Kontrollampa för ej fastspänt
bilbälte
Denna kontrollampa tänds i raden
med kontrollampor för bälten och
passagerarens krockkudde fram då
en eller flera passagerare i baksätet
lossar sitt bälte.
Fr. o. m. en fart på ca 20
km/h och under
två minuter blinkar lampan åtföljd av en
ljudsignal. Efter dessa två minuter fortsätter
kontrollampan att lysa så länge en eller flera
passagerare i baksätet inte har spänt fast sitt
bälte.
Fastspänning
F Dra i remmen och skjut in låstungan i låset.
F K ontrollera att bältet är fastspänt.
Lås upp så här
F Tryck på den röda knappen på låset.
F F ölj med bältets rörelse tills det är helt
upprullat.
I raden med kontrollampor för bälten och
passagerarens krockkudde fram tänds
motsvarande kontrollampa 2

eller 3

i rött, om
bältet inte har spänts fast eller har spänts upp.
7 platser
7. Kontrollampa för det vänstra bakre bältet i 3:e raden.
8.

K

ontrollampa för det högra bakre bältet
i 3:e raden.
Säkerhet

141
5008_sv_Chap07_securite_ed01-2015

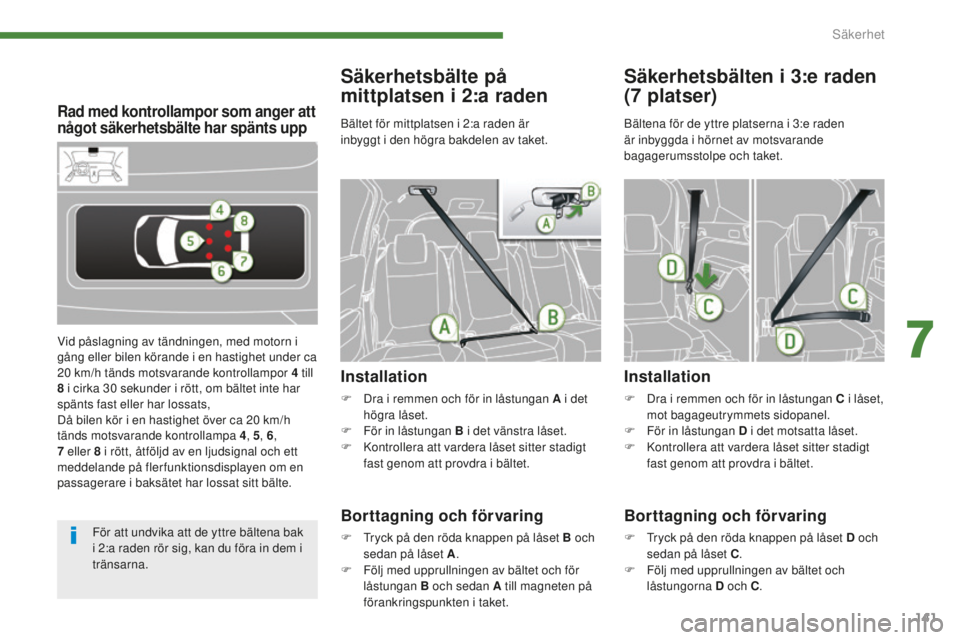

Rad med kontrollampor som anger att
något säkerhetsbälte har spänts upp
Vid påslagning av tändningen, med motorn i
gång eller bilen körande i en hastighet under ca
20 km/h tänds motsvarande kontrollampor 4 till
8
i cirka 30 sekunder i rött, om bältet inte har
spänts fast eller har lossats,
Då bilen kör i en hastighet över ca 20
km/h
tänds motsvarande kontrollampa 4 , 5, 6 ,
7
eller 8 i rött, åtföljd av en ljudsignal och ett
meddelande på fler funktionsdisplayen om en
passagerare i baksätet har lossat sitt bälte.
Säkerhetsbälte på
mittplatsen i 2:a raden
Installation
F Dra i remmen och för in låstungan A i det
högra låset.
F

F
ör in låstungan B i det vänstra låset.
F

K
ontrollera att vardera låset sitter stadigt
fast genom att provdra i bältet.
Borttagning och förvaring
F Tryck på den röda knappen på låset B och
sedan på låset A .
F

F
ölj med upprullningen av bältet och för
låstungan B och sedan A till magneten på
förankringspunkten i taket.
Säkerhetsbälten i 3:e raden
(7 platser)
Installation
F Dra i remmen och för in låstungan C i låset,
mot bagageutrymmets sidopanel.
F

F
ör in låstungan D i det motsatta låset.
F

K
ontrollera att vardera låset sitter stadigt
fast genom att provdra i bältet.
Bältena för de yttre platserna i 3:e raden
är inbyggda i hörnet av motsvarande
bagagerumsstolpe och taket.
Borttagning och förvaring
F Tryck på den röda knappen på låset
D och
sedan på låset C .
F

F
ölj med upprullningen av bältet och
låstungorna D och C .
Bältet för mittplatsen i 2:a raden är
inbyggt i den högra bakdelen av taket.
För att undvika att de yttre bältena bak
i 2:a raden rör sig, kan du föra in dem i
tränsarna.
7
Säkerhet

142
5008_sv_Chap07_securite_ed01-2015

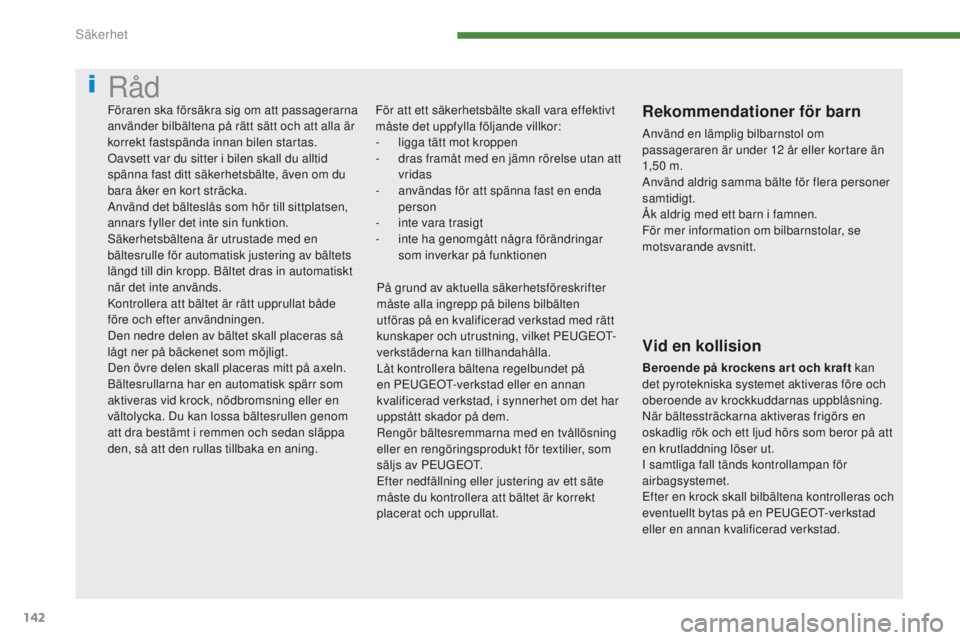

RÃ¥d
För att ett säkerhetsbälte skall vara effektivt
måste det uppfylla följande villkor:
-
l
igga tätt mot kroppen
-

d
ras framåt med en jämn rörelse utan att
vridas
-

a
nvändas för att spänna fast en enda
person
-

i
nte vara trasigt
-
in

te ha genomgått några förändringar
som inverkar på funktionen
Föraren ska försäkra sig om att passagerarna
använder bilbältena på rätt sätt och att alla är
korrekt fastspända innan bilen startas.
Oavsett var du sitter i bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om du
bara åker en kort sträcka.
Använd det bälteslås som hör till sittplatsen,
annars fyller det inte sin funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av bältets
längd till din kropp. Bältet dras in automatiskt
när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet skall placeras så
lågt ner på bäckenet som möjligt.
Den övre delen skall placeras mitt på axeln.
Bältesrullarna har en automatisk spärr som
aktiveras vid krock, nödbromsning eller en
vältolycka. Du kan lossa bältesrullen genom
att dra bestämt i remmen och sedan släppa
den, så att den rullas tillbaka en aning.
Vid en kollision
Beroende på krockens ar t och kraft kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs en
oskadlig rök och ett ljud hörs som beror på att
en krutladdning löser ut.
I samtliga fall tänds kontrollampan för
airbagsystemet.
Efter en krock skall bilbältena kontrolleras och
eventuellt bytas på en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Rekommendationer för barn
Använd en lämplig bilbarnstol om
passageraren är under 12
år eller kortare än
1,5 0


m.
Använd aldrig samma bälte för flera personer
samtidigt.
Ã…k aldrig med ett barn i famnen.
För mer information om bilbarnstolar, se
motsvarande avsnitt.
På grund av aktuella säkerhetsföreskrifter
måste alla ingrepp på bilens bilbälten
utföras på en kvalificerad verkstad med rätt
kunskaper och utrustning, vilket PEUGEOT-
verkstäderna kan tillhandahålla.
Låt kontrollera bältena regelbundet på
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad, i synnerhet om det har
uppstått skador på dem.
Rengör bältesremmarna med en tvållösning
eller en rengöringsprodukt för textilier, som
säljs av PEUGEOT.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat.
Säkerhet

143
5008_sv_Chap07_securite_ed01-2015
Krockkuddar
Krockkuddar fram
Utösning av krockkuddar
Krockkuddarna löser ut, utom
frampassagerarens krockkudde om den är
inaktiverad, i händelse av kraftig frontalkrock
mot hela eller en del av den främre krockzonen
A i fordonets längsgående riktning i ett
horisontellt plan och i riktning framåt-bakåt i
fordonet.
Den främre krockkudden blåses upp mellan
frampassagerarens bröstkorg / huvud och
ratten på förarsidan och instrumentbrädan på
passagerarsidan.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. Sidokrock.
Allmänt
Det här systemet bidrar till att öka
passagerarnas säkerhet (utom
mittpassageraren bak) i händelse av
en kraftig kollision. Krockkuddarna
kompletterar bilbältena som är utrustade
med kraftbegränsare (utom det på
passagerarplatsen bak i mitten).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-

i h
ändelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och bidrar
till att bättre skydda personerna som finns
i bilen (utom mittpassageraren bak). Efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att ta sig ut ur bilen,
-

i h
ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer
då bilen välter, kan det hända att
krockkuddarna inte aktiveras. I dessa fall
är det bara säkerhetsbältena som bidrar till
att skydda dig. System som bidrar till att öka skyddet för
föraren och frampassageraren i händelse
av frontalkrock, för att begränsa riskerna för
skador på huvud och bröstkorg.
Förarens krockkudde är inbyggd i
rattcentrum och frampassagerarens sitter i
instrumentbrädan ovanför handskfacket.
Krockkuddarna fungerar inte med
tändningen frånslagen. När krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet som hörs när en eller
flera krockuddar aktiveras kan medföra
nedsatt hörsel under en kort stund.
Denna utrustning kan bara blåsas upp
en enda gång. Om en andra krock
skulle uppstå (vid samma olycka eller
vid en ny) kommer krockkudden inte att
utlösas.
7
Säkerhet

144
5008_sv_Chap07_securite_ed01-2015

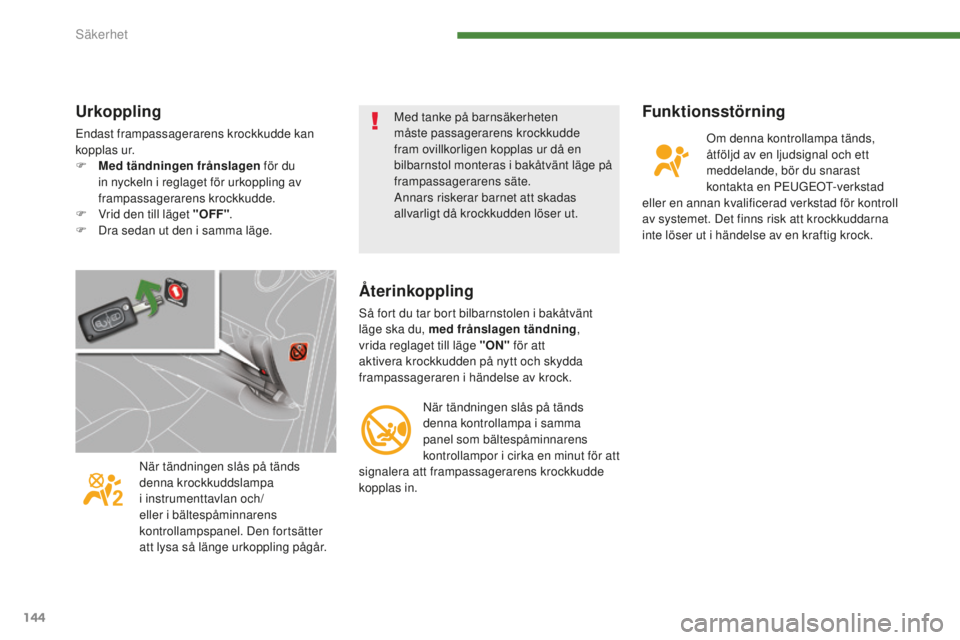

Funktionsstörning
Om denna kontrollampa tänds,
åtföljd av en ljudsignal och ett
meddelande, bör du snarast
kontakta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad för kontroll
av systemet. Det finns risk att krockkuddarna
inte löser ut i händelse av en kraftig krock.
Ã…terinkoppling
Så fort du tar bort bilbarnstolen i bakåtvänt
läge ska du, med frånslagen tändning ,
vrida reglaget till läge "ON" för att
aktivera krockkudden på nytt och skydda
frampassageraren i händelse av krock.
När tändningen slås på tänds
denna kontrollampa i samma
panel som bältespåminnarens
kontrollampor i cirka en minut för att
signalera att frampassagerarens krockkudde
kopplas in.
När tändningen slås på tänds
denna krockkuddslampa
i instrumenttavlan och/
eller i bältespåminnarens
kontrollampspanel. Den fortsätter
att lysa så länge urkoppling pågår.
Urkoppling
Endast frampassagerarens krockkudde kan
kopplas ur.
F

Me

d tändningen frånslagen för du
in nyckeln i reglaget för urkoppling av
frampassagerarens krockkudde.
F

V
rid den till läget "OFF" .
F

D
ra sedan ut den i samma läge. Med tanke på barnsäkerheten
måste passagerarens krockkudde
fram ovillkorligen kopplas ur då en
bilbarnstol monteras i bakåtvänt läge på
frampassagerarens säte.
Annars riskerar barnet att skadas
allvarligt då krockkudden löser ut.
Säkerhet

145
5008_sv_Chap07_securite_ed01-2015
Sidokrockkuddar
Bidrar till att stärka skyddet av föraren och
passageraren i händelse av häftig sidokrock,
för att begränsa riskerna för skador i
bröstkorgen.
Sidokrockkuddarna är inbyggda i framsätet, i
stolarnas ryggstöd, närmast dörren.
Utlösning
Krockkudden aktiveras på sidan i händelse
av häftig sidokrock mot hela eller en del av
sidokrockzonen B. Den vecklar ut sig lodrätt
längs med bilen från det yttre till det inre i bilen.
Sidokrockkudden är placerad mellan personen
i framsätet och motsvarande dörrpanel.
Krockgardiner
Systemet som bidrar till att öka skyddet för
föraren och passagerarna (utom på mittplatsen
bak) i händelse av en kraftig sidokrock, för
att begränsa risken för skador på sidan av
huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
När krockgardinerna löser ut
Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftig
sidokrock inträffar mot hela eller en del av
sidokrockzonen B (rätvinkligt mot bilens
längdaxel i det horisontella planet och i riktning
utifrån och in).
Krockgardinen blåses upp mellan personen i
fram- eller baksätet och rutorna.
Krockdetekteringszoner
A. Frontalkrock.
B. Sidokrock. Om den här kontrollampan tänds
på instrumentpanelen, åtföljt av
en ljudsignal och ett meddelande
på displayen bör en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
kontaktas för kontroll av systemet. Det finns
risk för att krockkuddarna inte aktiveras i
händelse av en kraftig kollision.
Funktionsstörning
Vid en lättare krock från sidan eller
om bilen välter är det inte säkert att
krockkudden aktiveras.
Vid krock bakifrån eller frontalkrock
aktiveras inte krockkudden.
7
Säkerhet

146
5008_sv_Chap07_securite_ed01-2015

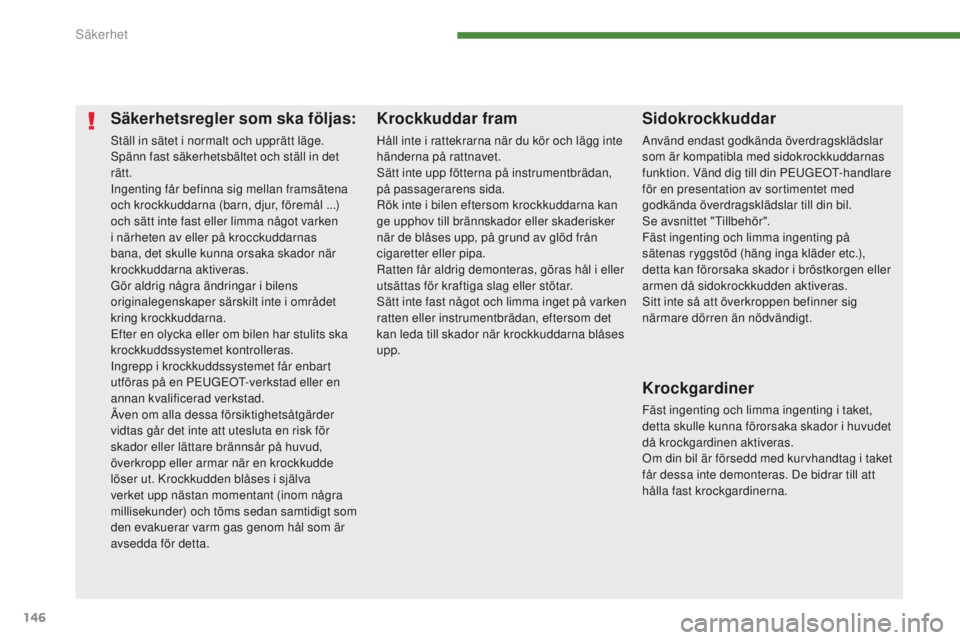

Säkerhetsregler som ska följas:
Ställ in sätet i normalt och upprätt läge.
Spänn fast säkerhetsbältet och ställ in det
rätt.
Ingenting får befinna sig mellan framsätena
och krockkuddarna (barn, djur, föremål ...)
och sätt inte fast eller limma något varken
i närheten av eller på krocckuddarnas
bana, det skulle kunna orsaka skador när
krockkuddarna aktiveras.
Gör aldrig några ändringar i bilens
originalegenskaper särskilt inte i området
kring krockkuddarna.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får enbart
utföras på en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Även om alla dessa försiktighetsåtgärder
vidtas går det inte att utesluta en risk för
skador eller lättare brännsår på huvud,
överkropp eller armar när en krockkudde
löser ut. Krockkudden blåses i själva
verket upp nästan momentant (inom några
millisekunder) och töms sedan samtidigt som
den evakuerar varm gas genom hål som är
avsedda för detta.
Sidokrockkuddar
Använd endast godkända överdragsklädslar
som är kompatibla med sidokrockkuddarnas
funktion. Vänd dig till din PEUGEOT-handlare
för en presentation av sortimentet med
godkända överdragsklädslar till din bil.
Se avsnittet "Tillbehör".
Fäst ingenting och limma ingenting på
sätenas ryggstöd (häng inga kläder etc.),
detta kan förorsaka skador i bröstkorgen eller
armen då sidokrockkudden aktiveras.
Sitt inte så att överkroppen befinner sig
närmare dörren än nödvändigt.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg inte
händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan,
på passagerarens sida.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på varken
ratten eller instrumentbrädan, eftersom det
kan leda till skador när krockkuddarna blåses
upp.
Krockgardiner
Fäst ingenting och limma ingenting i taket,
detta skulle kunna förorsaka skador i huvudet
då krockgardinen aktiveras.
Om din bil är försedd med kurvhandtag i taket
får dessa inte demonteras. De bidrar till att
hålla fast krockgardinerna.
Säkerhet

147
5008_sv_Chap08_conduite_ed01-2015

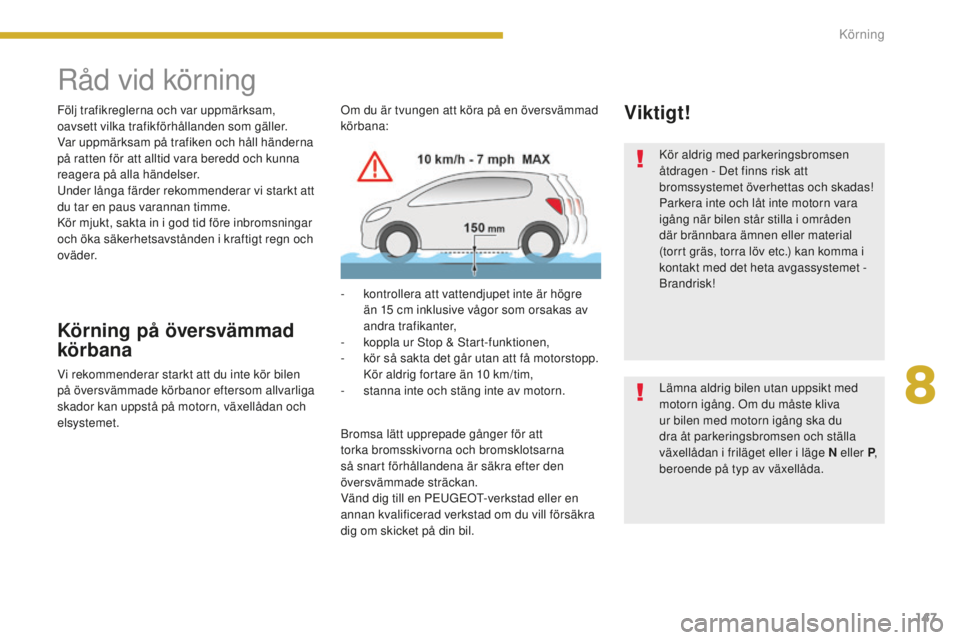

Råd vid körning
Följ trafikreglerna och var uppmärksam,
oavsett vilka trafikförhållanden som gäller.
Var uppmärksam på trafiken och håll händerna
på ratten för att alltid vara beredd och kunna
reagera på alla händelser.
Under långa färder rekommenderar vi starkt att
du tar en paus varannan timme.
Kör mjukt, sakta in i god tid före inbromsningar
och öka säkerhetsavstånden i kraftigt regn och
ovä d e r.
Körning på översvämmad
körbana
Vi rekommenderar starkt att du inte kör bilen
på översvämmade körbanor eftersom allvarliga
skador kan uppstå på motorn, växellådan och
elsystemet.Om du är tvungen att köra på en översvämmad
körbana:
-

k
ontrollera att vattendjupet inte är högre
än 15 cm inklusive vågor som orsakas av
andra trafikanter,
-
k
oppla ur Stop & Start-funktionen,
- k ör så sakta det går utan att få motorstopp.
Kör aldrig fortare än 10 km/tim,
-

s
tanna inte och stäng inte av motorn.
Bromsa lätt upprepade gånger för att
torka bromsskivorna och bromsklotsarna
så snart förhållandena är säkra efter den
översvämmade sträckan.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad om du vill försäkra
dig om skicket på din bil. Kör aldrig med parkeringsbromsen
Ã¥tdragen - Det finns risk att
bromssystemet överhettas och skadas!
Parkera inte och låt inte motorn vara
igång när bilen står stilla i områden
där brännbara ämnen eller material
(torrt gräs, torra löv etc.) kan komma i
kontakt med det heta avgassystemet -
Brandrisk!
Lämna aldrig bilen utan uppsikt med
motorn igång. Om du måste kliva
ur bilen med motorn igång ska du
dra åt parkeringsbromsen och ställa
växellådan i friläget eller i läge N eller P
,
beroende på typ av växellåda.
Viktigt!
8
K

148
5008_sv_Chap08_conduite_ed01-2015

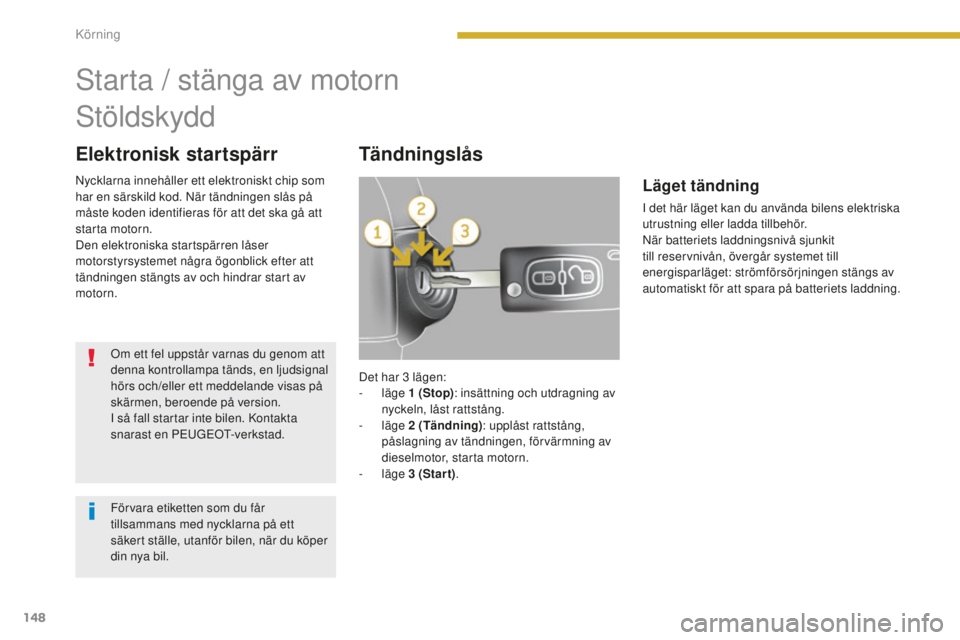

Elektronisk startspärrTändningslås
Starta / stänga av motorn
Stöldskydd
Om ett fel uppstår varnas du genom att
denna kontrollampa tänds, en ljudsignal
hörs och/eller ett meddelande visas på
skärmen, beroende på version.
I så fall startar inte bilen. Kontakta
snarast en PEUGEOT-verkstad.
Förvara etiketten som du får
tillsammans med nycklarna på ett
säkert ställe, utanför bilen, när du köper
din nya bil. Det har 3


lägen:
-
läge 1


(Stop): insättning och utdragning av
nyckeln, låst rattstång.
-
läge 2


(Tändning): upplåst rattstång,
påslagning av tändningen, förvärmning av
dieselmotor, starta motorn.
-
läge 3


(Star t).
Läget tändning
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning.
Nycklarna innehåller ett elektroniskt chip som
har en särskild kod. När tändningen slås på
måste koden identifieras för att det ska gå att
starta motorn.
Den elektroniska startspärren låser
motorstyrsystemet några ögonblick efter att
tändningen stängts av och hindrar start av
motorn.
K
