189

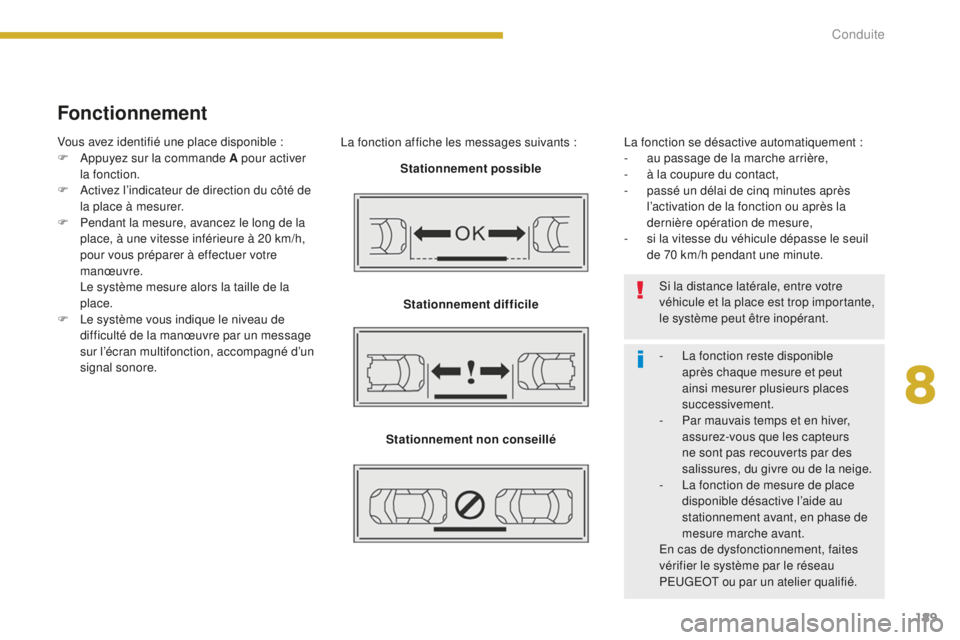

Fonctionnement
La fonction affiche les messages suivants :Stationnement possible
Stationnement difficile
Stationnement non conseillé La fonction se désactive automatiquement :
-
a u passage de la marche arrière,
-

à l
a coupure du contact,
-

p
assé un délai de cinq minutes après
l’activation de la fonction ou après la
dernière opération de mesure,
-

s
i la vitesse du véhicule dépasse le seuil
de 70 km/h pendant une minute.
Si la distance latérale, entre votre
véhicule et la place est trop importante,
le système peut être inopérant.
-

L
a fonction reste disponible
après chaque mesure et peut
ainsi mesurer plusieurs places
successivement.
-

P
ar mauvais temps et en hiver,
assurez-vous que les capteurs
ne sont pas recouverts par des
salissures, du givre ou de la neige.
-

L
a fonction de mesure de place
disponible désactive l’aide au
stationnement avant, en phase de
mesure marche avant.
En cas de dysfonctionnement, faites
vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Vous avez identifié une place disponible :
F
A
ppuyez sur la commande A pour activer
la fonction.
F

A

ctivez l’indicateur de direction du côté de
la place à mesurer.
F

Pe

ndant la mesure, avancez le long de la
place, à une vitesse inférieure à 20 km/h,
pour vous préparer à effectuer votre
manœuvre.
L

e système mesure alors la taille de la
place.
F

L

e système vous indique le niveau de
difficulté de la manœuvre par un message
sur l’écran multifonction, accompagné d’un
signal sonore.
8
Conduite

190

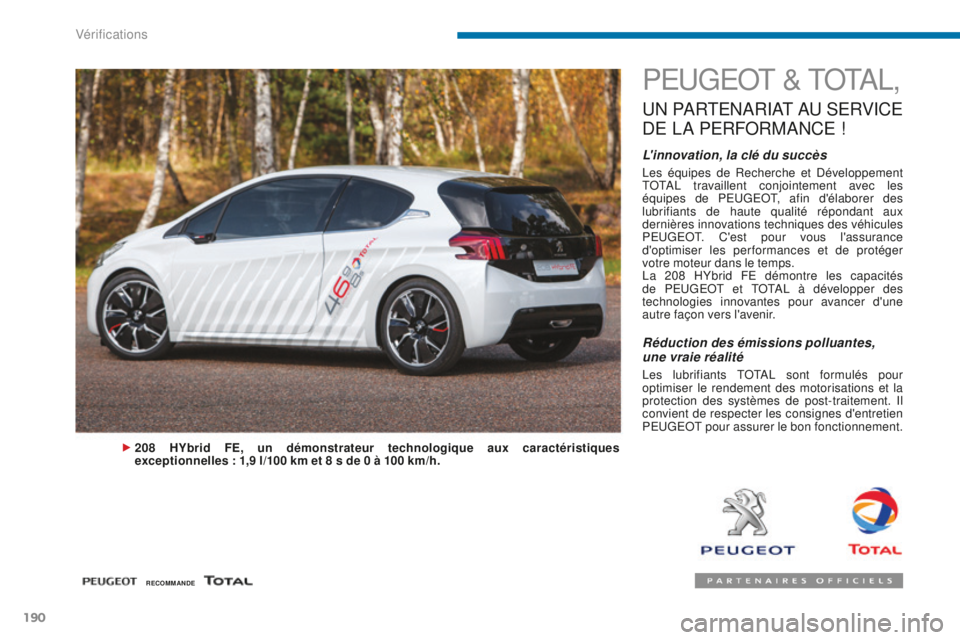

PEUGEOT & TOTAL,
UN PARTENARIAT AU SERVICE
D

E LA PERFORMANCE !
L'innovation, la clé du succès
Les équipes de Recherche et Développement
TOTAL travaillent conjointement avec les
équipes de PEUGEOT, afin d'élaborer des
lubrifiants de haute qualité répondant aux
dernières innovations techniques des véhicules
PEUGEOT. C'est pour vous l'assurance
d'optimiser les per formances et de protéger
votre moteur dans le temps.
La 208 HYbrid FE démontre les capacités
de PEUGEOT et TOTAL à développer des
technologies innovantes pour avancer d'une
autre façon vers l'avenir.
208 HYbrid FE, un démonstrateur technologique aux caractéristiques
exceptionnelles : 1,9 l/100 km et 8 s de 0 à 100 km/h.
Réduction des émissions polluantes,
une vraie réalité
Les lubrifiants TOTAL sont formulés pour
optimiser le rendement des motorisations et la
protection des systèmes de post-traitement. Il
convient de respecter les consignes d'entretien
PEUGEOT pour assurer le bon fonctionnement.
RECOMMANDE
Vérifications

191

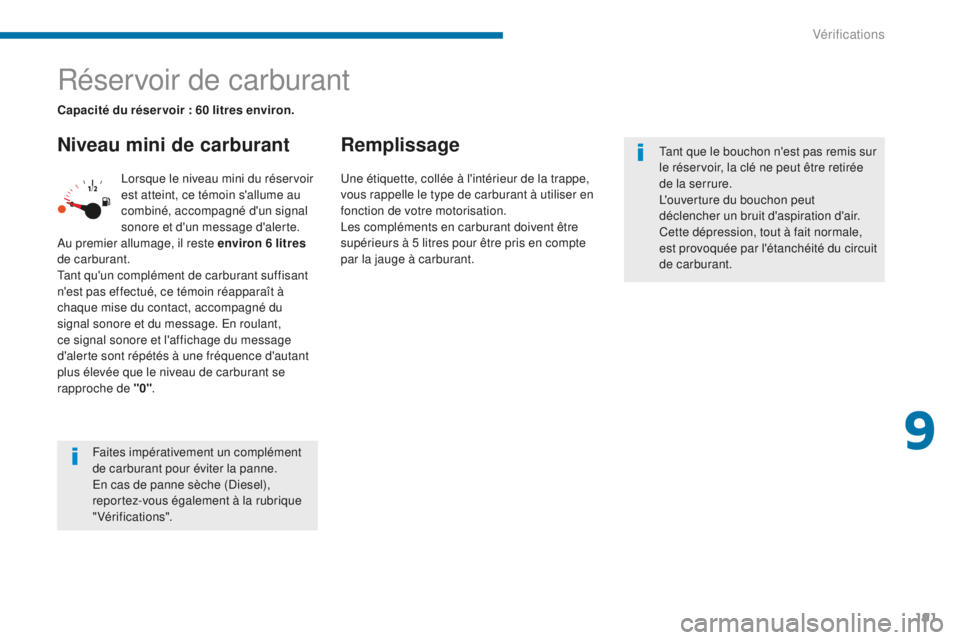

Réservoir de carburant
Niveau mini de carburantRemplissage
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore et d'un message d'alerte.
Au premier allumage, il reste environ 6 litres
de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
signal sonore et du message. En roulant,
ce signal sonore et l'affichage du message
d'alerte sont répétés à une fréquence d'autant
plus élevée que le niveau de carburant se
rapproche de "0" .
Capacité du réser voir : 60 litres environ.
Tant que le bouchon n'est pas remis sur
le réservoir, la clé ne peut être retirée
de la serrure.
L'ouverture du bouchon peut
déclencher un bruit d'aspiration d'air.
Cette dépression, tout à fait normale,
est provoquée par l'étanchéité du circuit
de carburant.
Faites impérativement un complément
de carburant pour éviter la panne.
En cas de panne sèche (Diesel),
reportez-vous également à la rubrique
"Vérifications". Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
9
Vérifications

192
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé.

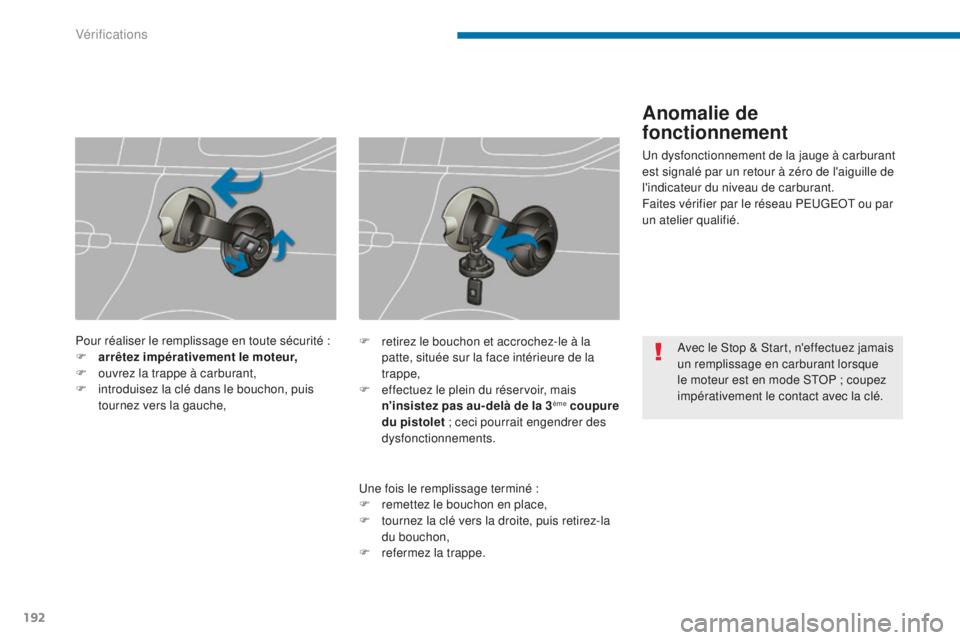

Pour réaliser le remplissage en toute sécurité :
F
a
rrêtez impérativement le moteur,
F

o

uvrez la trappe à carburant,
F

i

ntroduisez la clé dans le bouchon, puis
tournez vers la gauche,
Une fois le remplissage terminé :
F

r

emettez le bouchon en place,
F

t

ournez la clé vers la droite, puis retirez-la
du bouchon,
F

r

efermez la trappe.
F
r
etirez le bouchon et accrochez-le à la
patte, située sur la face intérieure de la
trappe,
F

e

ffectuez le plein du réservoir, mais
n'insistez pas au- delà de la 3
ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
Anomalie de
fonctionnement
Un dysfonctionnement de la jauge à carburant
est signalé par un retour à zéro de l'aiguille de
l'indicateur du niveau de carburant.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Vérifications

DIESEL
193

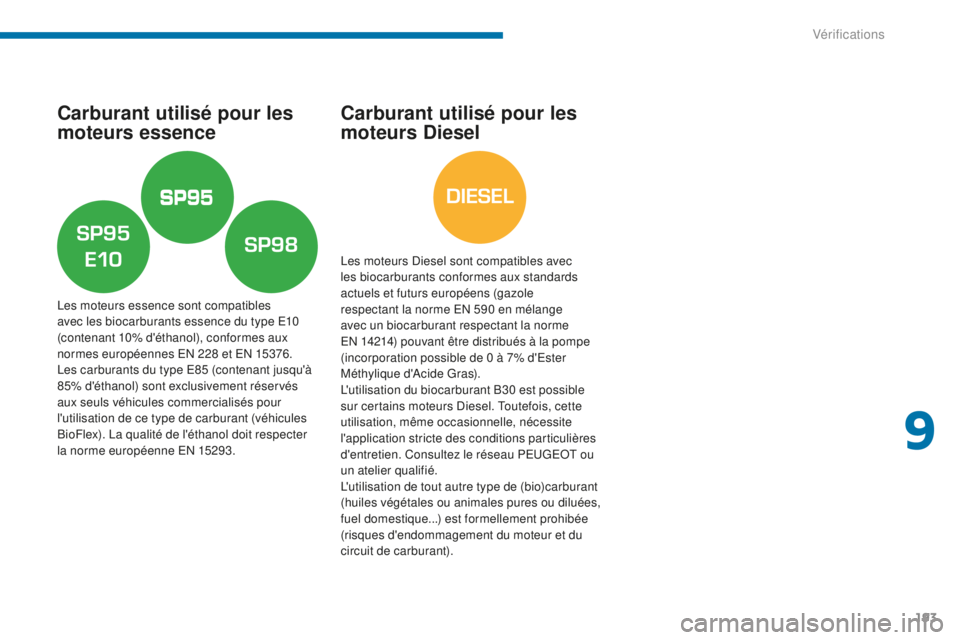

Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles
avec les biocarburants essence du type E10
(contenant 10% d'éthanol), conformes aux
normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens (gazole
respectant la norme EN 590 en mélange
avec un biocarburant respectant la norme
EN 14214) pouvant être distribués à la pompe
(incorporation possible de 0 à 7% d'Ester
Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel. Toutefois, cette
utilisation, même occasionnelle, nécessite
l'application stricte des conditions particulières
d'entretien. Consultez le réseau PEUGEOT ou
un atelier qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
9
Vérifications

194

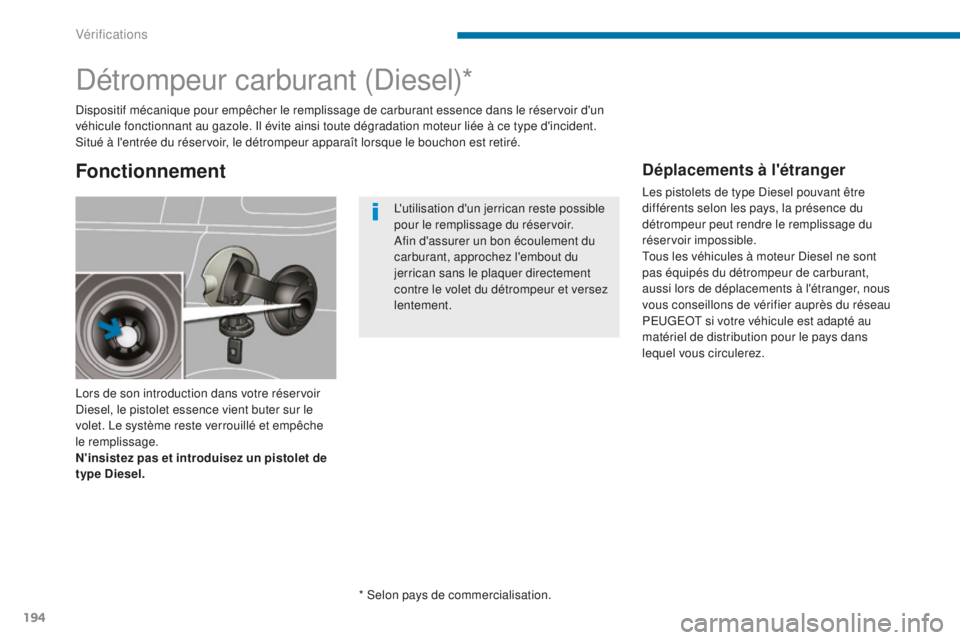

Détrompeur carburant (Diesel)*
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel. Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.
Situé à l'entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.
Fonctionnement
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur et versez
lentement.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Tous les véhicules à moteur Diesel ne sont
pas équipés du détrompeur de carburant,
aussi lors de déplacements à l'étranger, nous
vous conseillons de vérifier auprès du réseau
PEUGEOT si votre véhicule est adapté au
matériel de distribution pour le pays dans
lequel vous circulerez.
* Selon pays de commercialisation.
Vérifications

195

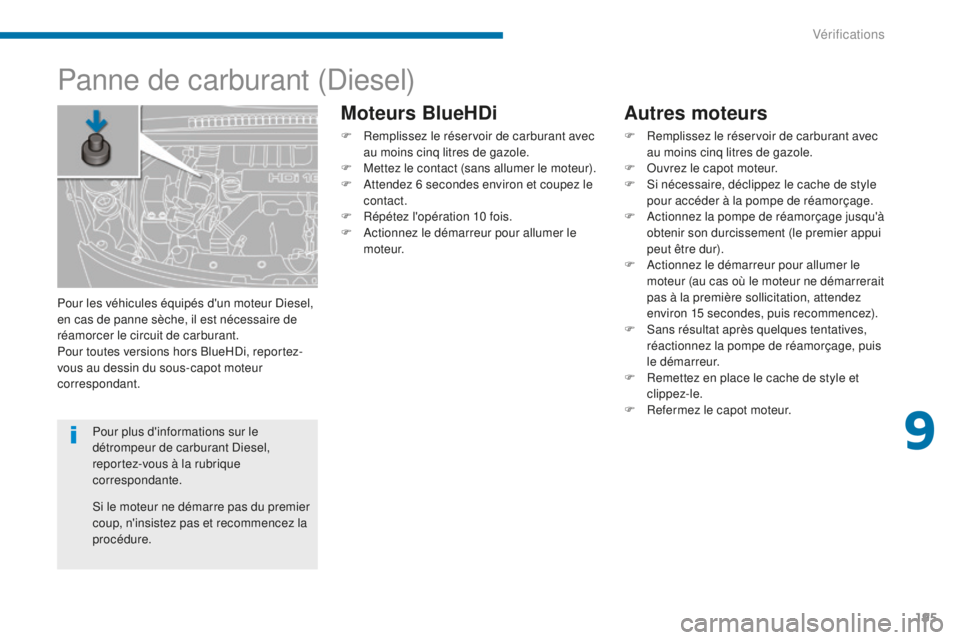

Panne de carburant (Diesel)
Autres moteurs
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15 secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour toutes versions hors BlueHDi, reportez-
vous au dessin du sous-capot moteur
correspondant.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans allumer le moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour allumer le
moteur.
Pour plus d'informations sur le
détrompeur de carburant Diesel,
reportez-vous à la rubrique
correspondante.
9
Vérifications

196

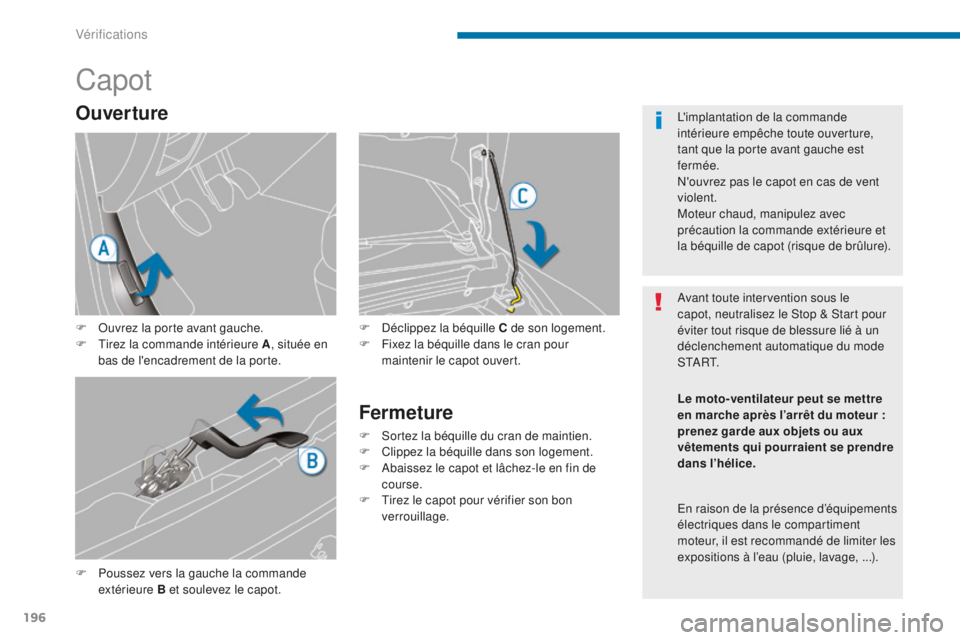

Capot
F Poussez vers la gauche la commande extérieure B et soulevez le capot. F

D
éclippez la béquille C de son logement.
F
F
ixez la béquille dans le cran pour
maintenir le capot ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Ouverture
F Ouvrez la porte avant gauche.
F T irez la commande intérieure A , située en
bas de l'encadrement de la porte. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l’hélice.
En raison de la présence d’équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l’eau (pluie, lavage, ...).
Vérifications

197

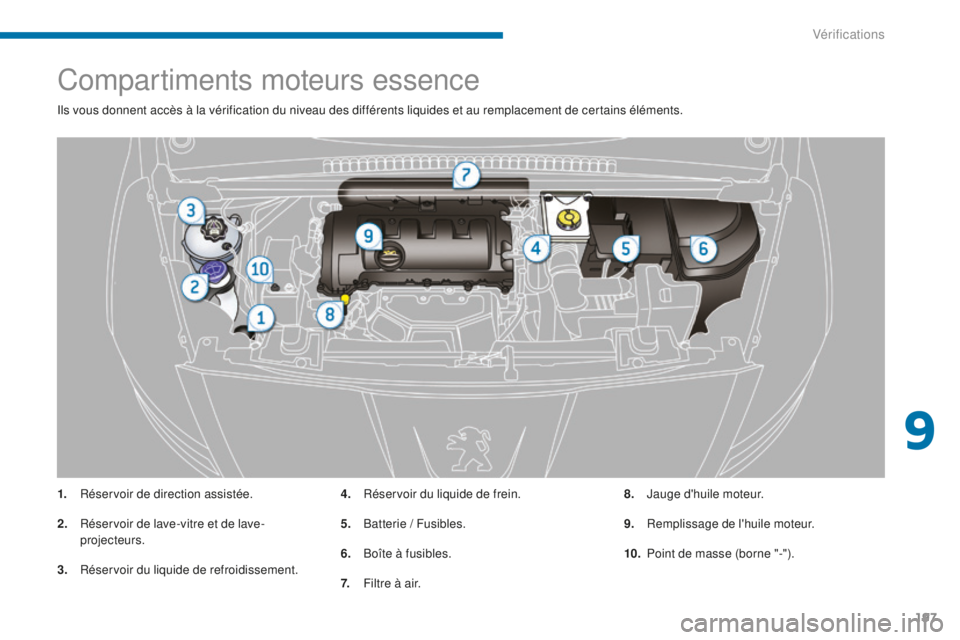

Compartiments moteurs essence
Ils vous donnent accès à la vérification du niveau des différents liquides et au remplacement de certains éléments.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement. 4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.8.
J

auge d'huile moteur.
9.
R

emplissage de l'huile moteur.
10.
P

oint de masse (borne "-").
9
Vérifications

198

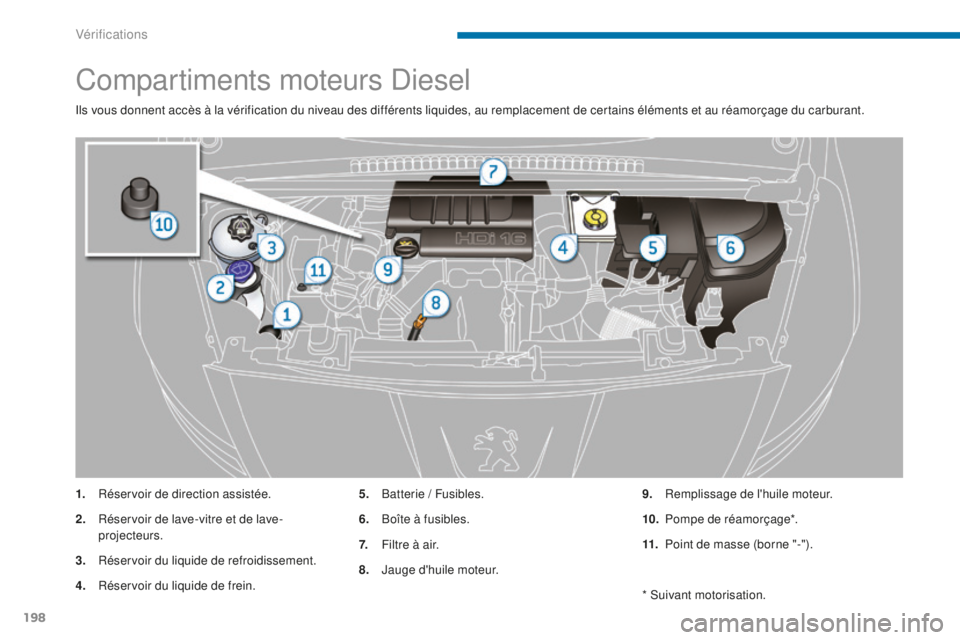

Compartiments moteurs Diesel
Ils vous donnent accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réamorçage du carburant.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein. 5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d'huile moteur.9.
R

emplissage de l'huile moteur.
10.
P

ompe de réamorçage*.
11.
P

oint de masse (borne "-").
* Suivant motorisation.
Vérifications
