PEUGEOT 5008 2016 Upute Za Rukovanje (in Croatian)

249
5008_hr_Chap10_infos-pratiques_ed01-2015

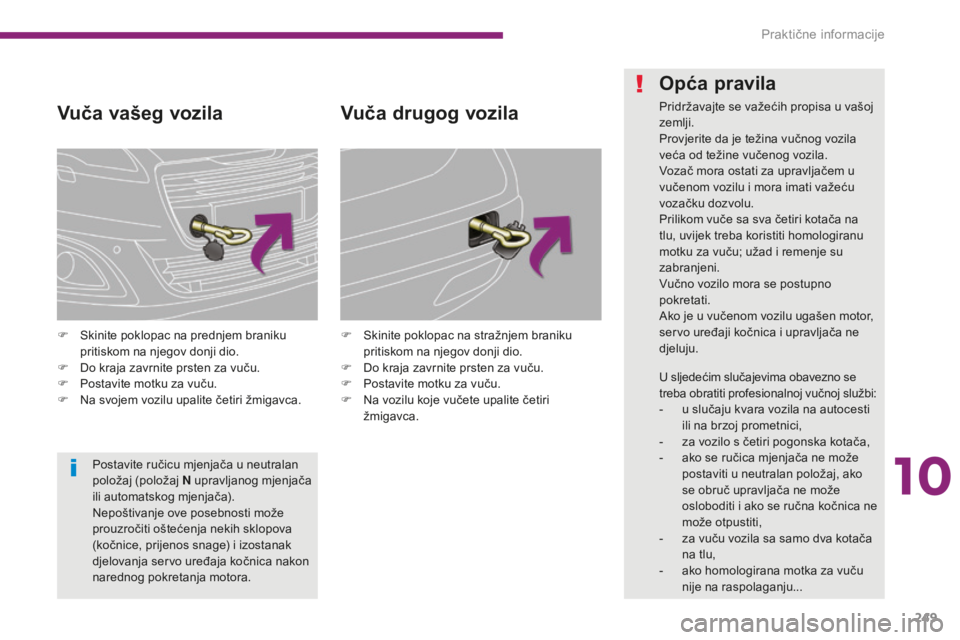

Vuča vašeg vozila
F Skinite poklopac na prednjem braniku pritiskom na njegov donji dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

N
a svojem vozilu upalite četiri žmigavca. F
S kinite poklopac na stražnjem braniku
pritiskom na njegov donji dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

N
a vozilu koje vučete upalite četiri
žmigavca.
Vuča drugog vozila
Postavite ručicu mjenjača u neutralan
položaj (položaj N upravljanog mjenjača
ili automatskog mjenjača).
Nepoštivanje ove posebnosti može
prouzročiti oštećenja nekih sklopova
(kočnice, prijenos snage) i izostanak
djelovanja servo uređaja kočnica nakon
narednog pokretanja motora.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno
pokretati.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-

u s
lučaju kvara vozila na autocesti
ili na brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica ne
može otpustiti,
-

z
a vuču vozila sa samo dva kotača
na tlu,
-

a
ko homologirana motka za vuču
nije na raspolaganju...
10
Praktične informacije

250
5008_hr_Chap10_infos-pratiques_ed01-2015

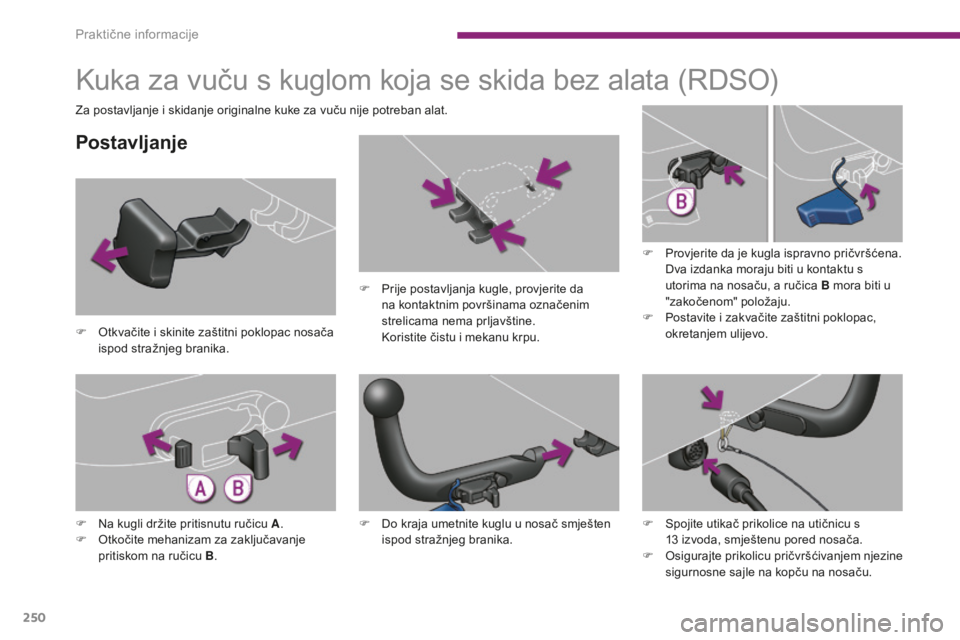

Kuka za vuču s kuglom koja se skida bez alata (RDSO)
Postavljanje
F Otkvačite i skinite zaštitni poklopac nosača ispod stražnjeg branika. F

P
rije postavljanja kugle, provjerite da
na kontaktnim površinama označenim
strelicama nema prljavštine. K oristite čistu i mekanu krpu.F

P
rovjerite da je kugla ispravno pričvršćena.
Dva izdanka moraju biti u kontaktu s
utorima na nosaču, a ručica B mora biti u
"zakočenom" položaju.
F P ostavite i zakvačite zaštitni poklopac,
okretanjem ulijevo.
F

N
a kugli držite pritisnutu ručicu A .
F

O
tkočite mehanizam za zaključavanje
pritiskom na ručicu B. F

D
o kraja umetnite kuglu u nosač smješten
ispod stražnjeg branika.
Za postavljanje i skidanje originalne kuke za vuču nije potreban alat.
F
S
pojite utikač prikolice na utičnicu s
13
izvoda, smještenu pored nosača.
F

O
sigurajte prikolicu pričvršćivanjem njezine
sigurnosne sajle na kopču na nosaču.
Praktične informacije

251
5008_hr_Chap10_infos-pratiques_ed01-2015
Kad je kugla postavljena, ona može
ometati potpuno otvaranje donjeg
poklopca prtljažnika.
Pazite da poklopac prtljažnika ne dođe
u kontakt s kuglom.
F

O

tkvačite i skinite zaštitni poklopac
okretanjem udesno.

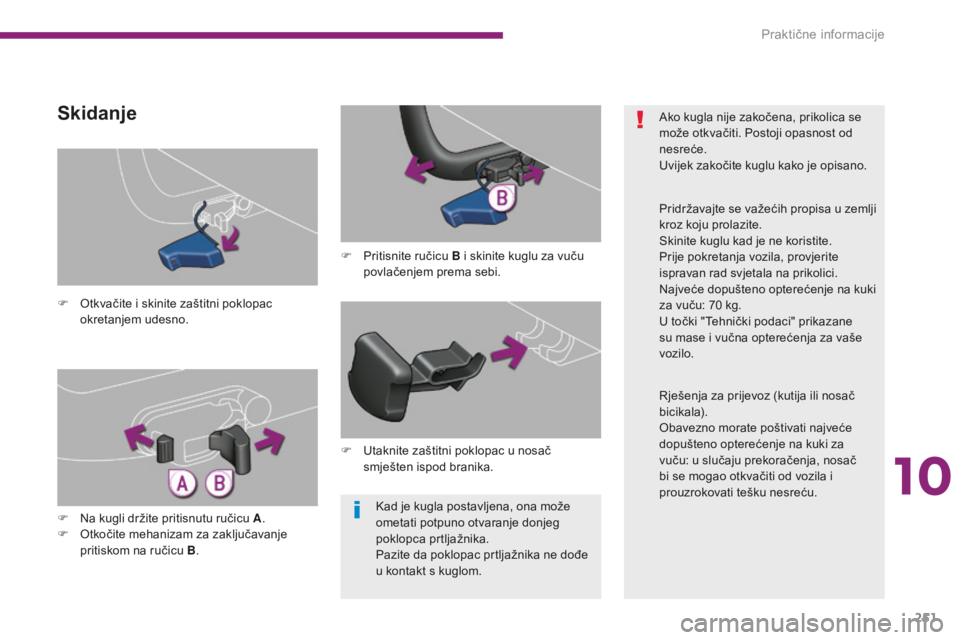

Skidanje
F Pritisnite ručicu B i skinite kuglu za vuču povlačenjem prema sebi.
F

N

a kugli držite pritisnutu ručicu A .
F

O

tkočite mehanizam za zaključavanje
pritiskom na ručicu B. F

U
taknite zaštitni poklopac u nosač
smješten ispod branika. Ako kugla nije zakočena, prikolica se
može otkvačiti. Postoji opasnost od
nesreće.
Uvijek zakočite kuglu kako je opisano.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Skinite kuglu kad je ne koristite.
Prije pokretanja vozila, provjerite
ispravan rad svjetala na prikolici.
Najveće dopušteno opterećenje na kuki
za vuču: 70
kg.
U točki "Tehnički podaci" prikazane
su mase i vučna opterećenja za vaše
vozilo.
Rješenja za prijevoz (kutija ili nosač
bicikala).
Obavezno morate poštivati najveće
dopušteno opterećenje na kuki za
vuču: u slučaju prekoračenja, nosač
bi se mogao otkvačiti od vozila i
prouzrokovati tešku nesreću.
10
Praktične informacije

252
5008_hr_Chap10_infos-pratiques_ed01-2015

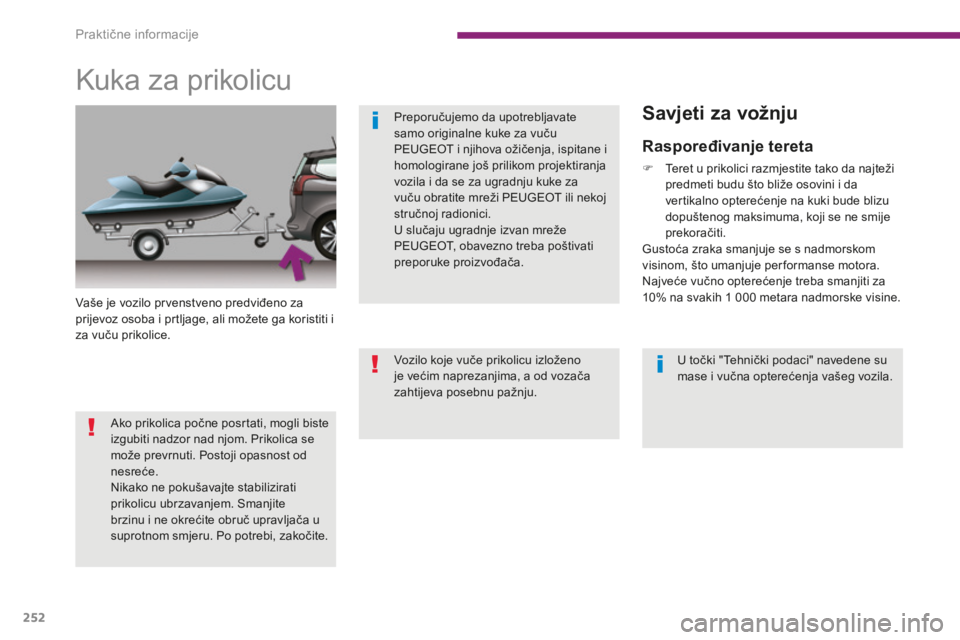

Kuka za prikolicu
Vaše je vozilo prvenstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice.U točki "Tehnički podaci" navedene su
mase i vučna opterećenja vašeg vozila.
Preporučujemo da upotrebljavate
samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, ispitane i
homologirane još prilikom projektiranja
vozila i da se za ugradnju kuke za
vuču obratite mreži PEUGEOT ili nekoj
stručnoj radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.
Vozilo koje vuče prikolicu izloženo
je većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Ako prikolica počne posrtati, mogli biste
izgubiti nadzor nad njom. Prikolica se
može prevrnuti. Postoji opasnost od
nesreće.
Nikako ne pokušavajte stabilizirati
prikolicu ubrzavanjem. Smanjite
brzinu i ne okrećite obruč upravljača u
suprotnom smjeru. Po potrebi, zakočite.
Savjeti za vožnju
Raspoređivanje tereta
F Teret u prikolici razmjestite tako da najteži predmeti budu što bliže osovini i da
vertikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje per formanse motora.
Najveće vučno opterećenje treba smanjiti za
10% na svakih 1
000 metara nadmorske visine.
Praktične informacije

253
5008_hr_Chap10_infos-pratiques_ed01-2015

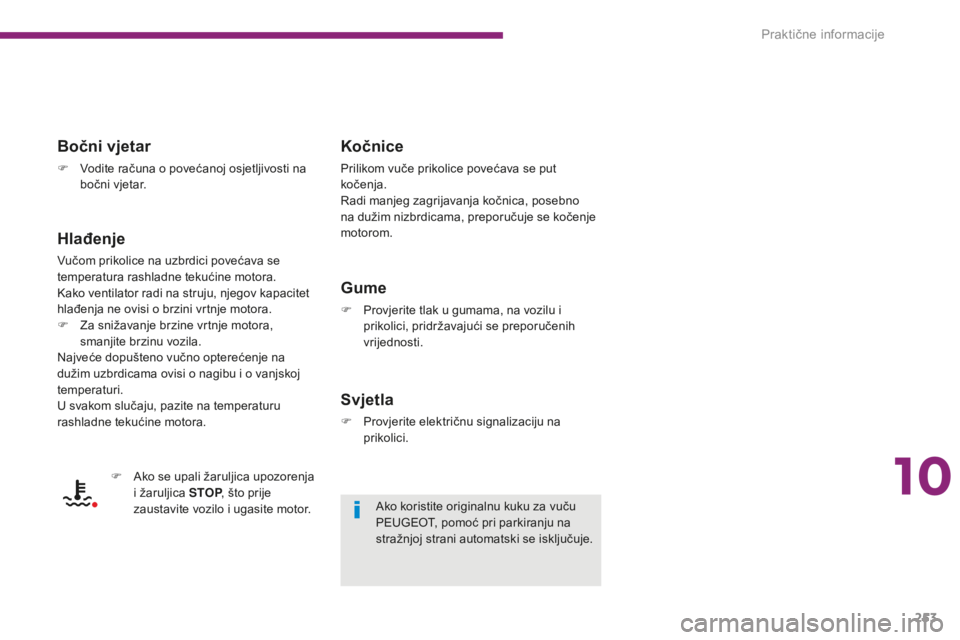

Bočni vjetar
F Vodite računa o povećanoj osjetljivosti na bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F

Z
a snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, posebno
na dužim nizbrdicama, preporučuje se kočenje
motorom.
Gume
F Provjerite tlak u gumama, na vozilu i prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na prikolici.
Ako koristite originalnu kuku za vuču
PEUGEOT, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
F

A

ko se upali žaruljica upozorenja
i žaruljica STOP , što prije
zaustavite vozilo i ugasite motor.
10
Praktične informacije

254
5008_hr_Chap10_infos-pratiques_ed01-2015

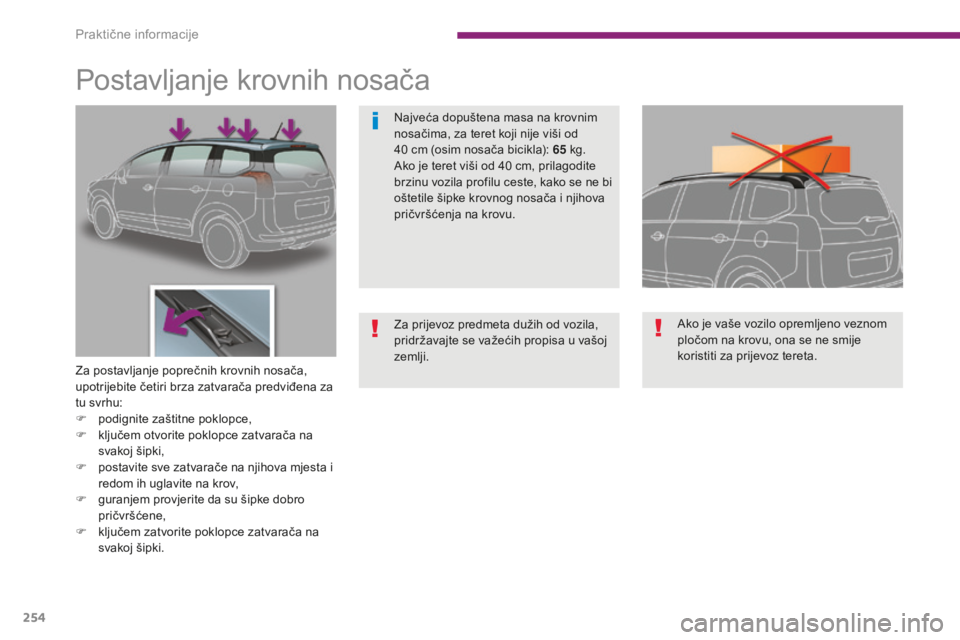

Postavljanje krovnih nosača
Za postavljanje poprečnih krovnih nosača,
upotrijebite četiri brza zatvarača predviđena za
tu svrhu:
F
p
odignite zaštitne poklopce,
F

k
ljučem otvorite poklopce zatvarača na
svakoj šipki,
F

p
ostavite sve zatvarače na njihova mjesta i
redom ih uglavite na krov,
F

g
uranjem provjerite da su šipke dobro
pričvršćene,
F

k
ljučem zatvorite poklopce zatvarača na
svakoj šipki. Ako je vaše vozilo opremljeno veznom
pločom na krovu, ona se ne smije
koristiti za prijevoz tereta.
Najveća dopuštena masa na krovnim
nosačima, za teret koji nije viši od
40
cm (osim nosača bicikla): 65 kg.
Ako je teret viši od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnog nosača i njihova
pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
Praktične informacije

255
5008_hr_Chap10_infos-pratiques_ed01-2015
Skidanje
F Otkopčajte gornji dio štitnika, počevši na krajevima.
F

P
rimite štitnik za donje krajeve i odvojite ga
povlačenjem prema sebi.

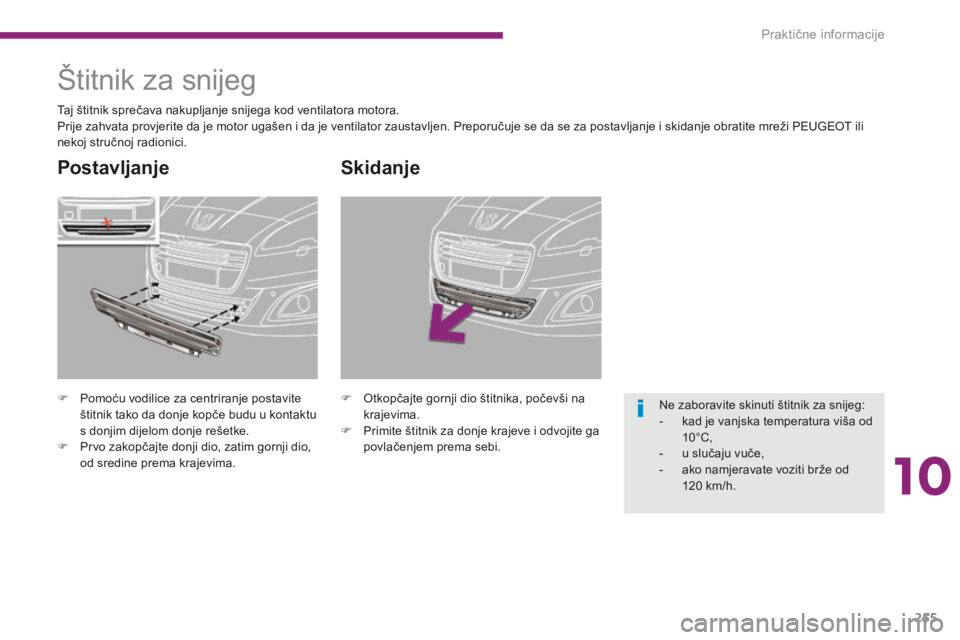

Štitnik za snijeg
F Pomoću vodilice za centriranje postavite štitnik tako da donje kopče budu u kontaktu
s donjim dijelom donje rešetke.
F

P
rvo zakopčajte donji dio, zatim gornji dio,
od sredine prema krajevima.
Postavljanje
Taj štitnik sprečava nakupljanje snijega kod ventilatora motora.
Prije zahvata provjerite da je motor ugašen i da je ventilator zaustavljen. Preporučuje se da se za postavljanje i skidanje obratite mreži PEUGEOT ili
nekoj stručnoj radionici.
Ne zaboravite skinuti štitnik za snijeg:
-

k
ad je vanjska temperatura viša od
10°C,
-

u s
lučaju vuče,
-

a
ko namjeravate voziti brže od
120
km/h.
10
Praktične informacije

256
5008_hr_Chap10_infos-pratiques_ed01-2015
"Zaštita"
Dodatni tepisi*, kadica za prtljažnik, mreža
za prtljagu, stilizirane zavjesice**, navlake
za sjedala, oprema za kućne ljubimce, štitnik
praga prtljažnika...
"Sigurnost"
Protuprovalni alarm, graviranje stakala, vijci
kotača sa zaštitom od krađe, povišenja i dječje
sjedalice, komplet prve pomoći, alkotester,
sigurnosni trokut, reflektirajući sigurnosni
prsluk, sustav pronalaženja ukradenog vozila,
zaštitna rešetka za pse, zimska oprema (lanci
za snijeg, protuklizne navlake...)...

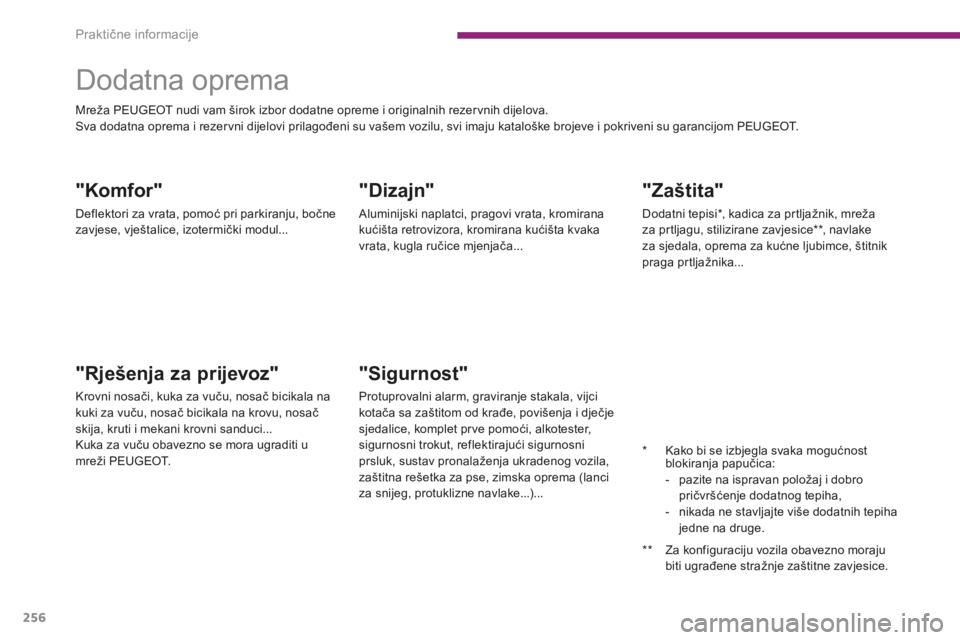

Dodatna oprema
"Dizajn"
Aluminijski naplatci, pragovi vrata, kromirana
kućišta retrovizora, kromirana kućišta kvaka
vrata, kugla ručice mjenjača...
"Rješenja za prijevoz"
Krovni nosači, kuka za vuču, nosač bicikala na
kuki za vuču, nosač bicikala na krovu, nosač
skija, kruti i mekani krovni sanduci...
Kuka za vuču obavezno se mora ugraditi u
mreži PEUGEOT.
"Komfor"
Deflektori za vrata, pomoć pri parkiranju, bočne
zavjese, vještalice, izotermički modul... Mreža PEUGEOT nudi vam širok izbor dodatne opreme i originalnih rezervnih dijelova.
Sva dodatna oprema i rezervni dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom PEUGEOT.*
K
ako bi se izbjegla svaka mogućnost
blokiranja papučica:
-

p
azite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
-

n
ikada ne stavljajte više dodatnih tepiha
jedne na druge.
**

Z
a konfiguraciju vozila obavezno moraju
biti ugrađene stražnje zaštitne zavjesice.
Praktične informacije

257
5008_hr_Chap10_infos-pratiques_ed01-2015
Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
PEUGEOT, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Obratite se predstavniku marke
PEUGEOT koji će vam prikazati naš
katalog opreme i pribora. Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje
čišćenje i održavanje, rezervne
tekućine (tekućinu za pranje stakla...)
i razne uloške (uložak za pribor za
privremeni popravak gume...).
"Multimedija"
Prijenosni navigacijski uređaji, nove verzije
kartografije, komplet za telefoniranje bez
ruku, DVD uređaj, USB Box, dodatne bežične
slušalice Bluetooth, punjač za audio slušalice
Bluetooth, nosač multimedije...
10
Praktične informacije

258
5008_hr_Chap11_caracteristiques_ed01-2015
Motori1,2 l PureTech 130 S&S1,6 l THP 1631,6 l THP 165 S&S
Mjenjač BVM6
(

Ručni sa 6 brzina)BVA6
(

Automatski sa 6 brzina)E AT 6
(

Automatski sa 6 brzina)
Tipovi, varijante, verzije HNYM/S
HNYM/1S 5FMA /1
5FM A /1D 5G Z T/S
5G Z T/1S
Obujam (cm
3) 1 1991 5981 598
Provrt x hod (mm) 70
x 90,577
x 85,877
x 85,8
Najveća snaga: norma CEE (kW)* 96120 121
Broj okretaja pri najvećoj snazi (okr/min) 5
5006
0006
000
Najveći moment: norma CEE (Nm) 230240240
Broj okretaja pri najvećem momentu (okr/min) 1
7501
4001
400
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Katalizator dadada
Zapremina motornog ulja (l)
(sa zamjenom pročistača) 3,5
4,25 4,25
Benzinski motori i mjenjači
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Tehnički podaci
