PEUGEOT 5008 2016 Upute Za Rukovanje (in Croatian)

229
5008_hr_Chap10_infos-pratiques_ed01-2015

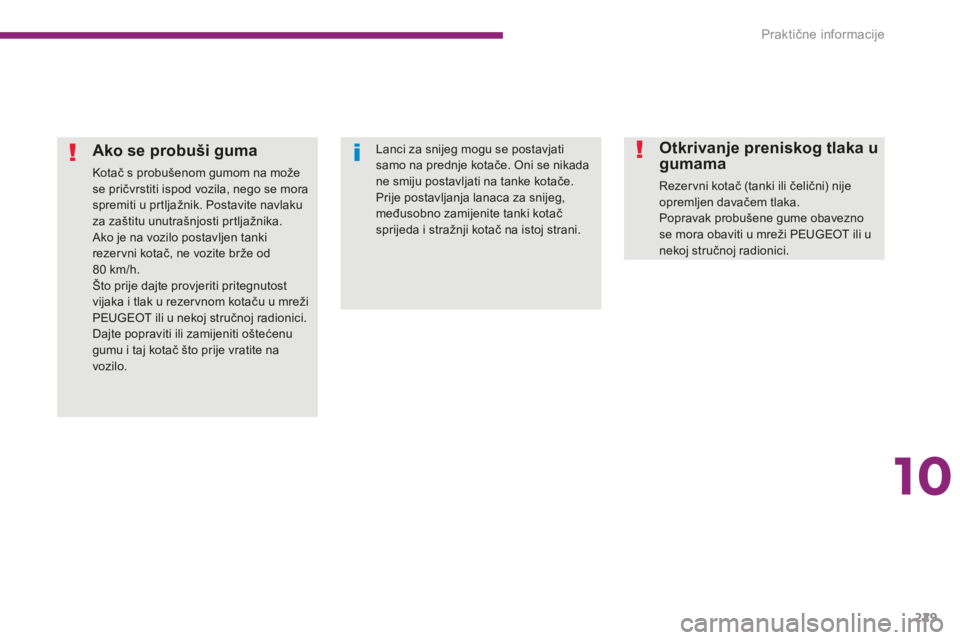

Ako se probuši guma
Kotač s probušenom gumom na može
se pričvrstiti ispod vozila, nego se mora
spremiti u prtljažnik. Postavite navlaku
za zaštitu unutrašnjosti prtljažnika.
Ako je na vozilo postavljen tanki
rezervni kotač, ne vozite brže od
80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Dajte popraviti ili zamijeniti oštećenu
gumu i taj kotač što prije vratite na
vozilo.
Otkrivanje preniskog tlaka u
gumama
Rezervni kotač (tanki ili čelični) nije
opremljen davačem tlaka.
Popravak probušene gume obavezno
se mora obaviti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Lanci za snijeg mogu se postavjati
samo na prednje kotače. Oni se nikada
ne smiju postavljati na tanke kotače.
Prije postavljanja lanaca za snijeg,
međusobno zamijenite tanki kotač
sprijeda i stražnji kotač na istoj strani.
10
Praktične informacije

230
5008_hr_Chap10_infos-pratiques_ed01-2015

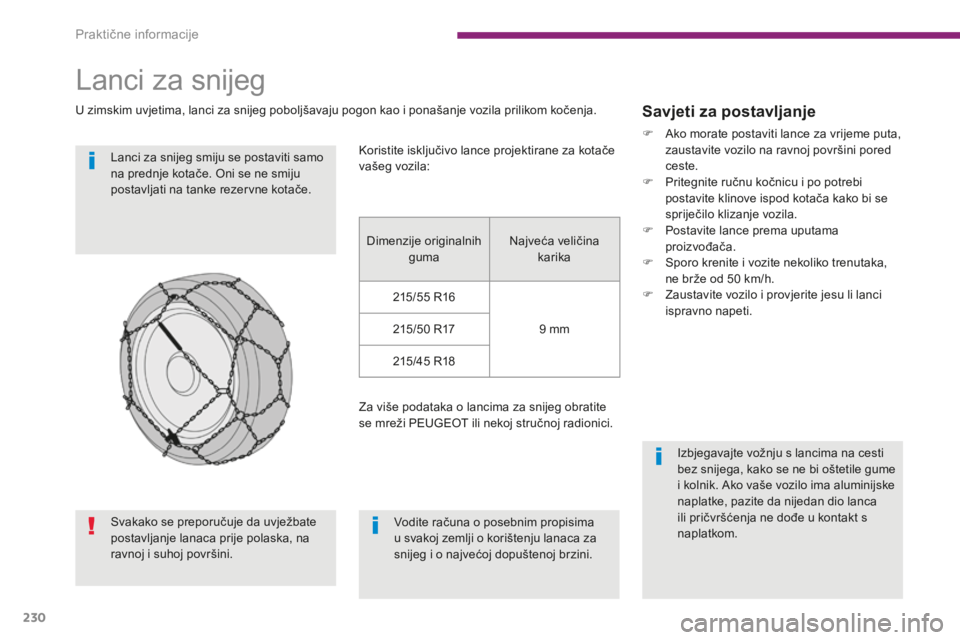

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pored
ceste.
F

P
ritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

S
poro krenite i vozite nekoliko trenutaka,
ne brže od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije originalnih guma Najveća veličina
karika
215/55

R16 9

mm
215/50

R17
215/45

R18
Za više podataka o lancima za snijeg obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.
Praktične informacije

231
5008_hr_Chap10_infos-pratiques_ed01-2015

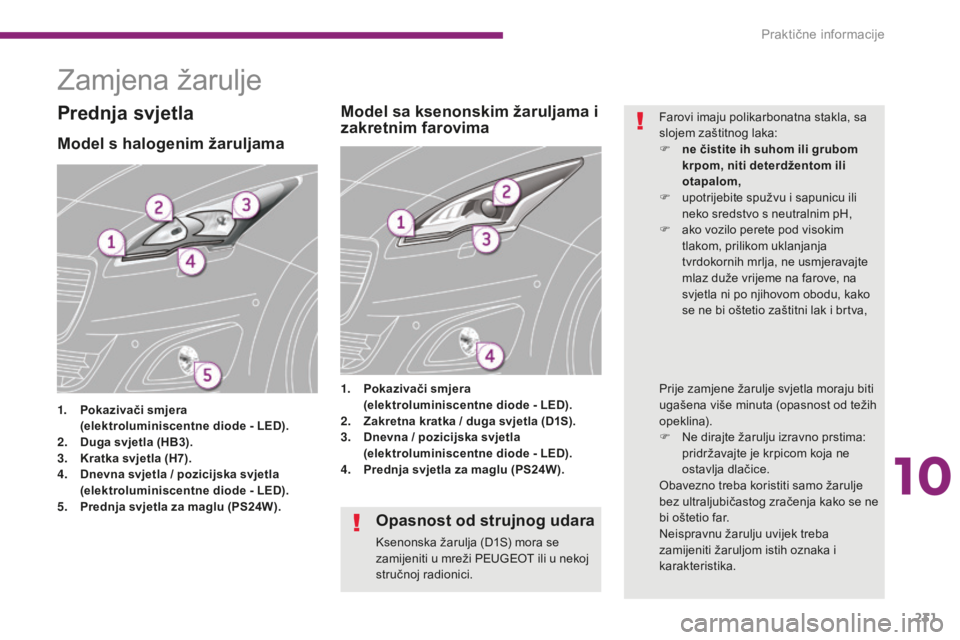

Zamjena žarulje
Model s halogenim žaruljama
1. Pokazivači smjera (
elektroluminiscentne diode - LED).
2.
D

uga svjetla (HB3).
3.
K

ratka svjetla (H7).
4.
D

nevna svjetla / pozicijska svjetla


(
elektroluminiscentne diode - LED).
5.
P

rednja svjetla za maglu (PS24W). 1.
P

okazivači smjera
(elektroluminiscentne diode - LED).
2. Z akretna kratka / duga svjetla (D1S).
3.
D

nevna / pozicijska svjetla
(elektroluminiscentne diode - LED).
4.
P

rednja svjetla za maglu (PS24W).
Model sa ksenonskim žaruljama i
zakretnim farovimaPrednja svjetlaFarovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva,
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.
Opasnost od strujnog udara
Ksenonska žarulja (D1S) mora se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
10
Praktične informacije

232
5008_hr_Chap10_infos-pratiques_ed01-2015

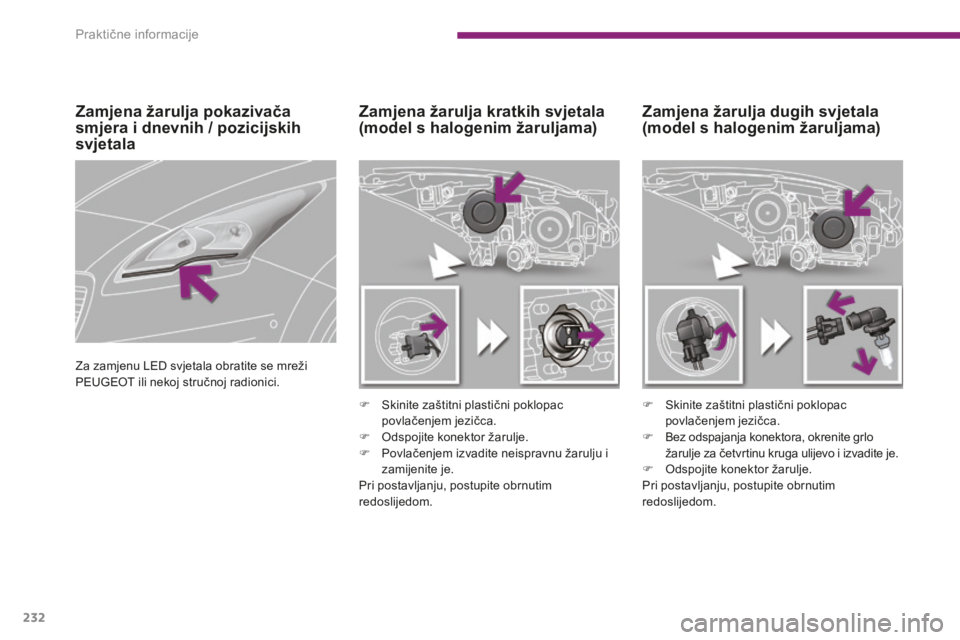

Zamjena žarulja dugih svjetala
(model s halogenim žaruljama)
Zamjena žarulja kratkih svjetala
(model s halogenim žaruljama)
F Skinite zaštitni plastični poklopac
povlačenjem jezičca.
F

O
dspojite konektor žarulje.
F

P
ovlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom. F
S kinite zaštitni plastični poklopac
povlačenjem jezičca.
F

B
ez odspajanja konektora, okrenite grlo
žarulje za četvrtinu kruga ulijevo i izvadite je.
F

O
dspojite konektor žarulje.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja pokazivača
smjera i dnevnih / pozicijskih
svjetala
Za zamjenu LED svjetala obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Praktične informacije

233
5008_hr_Chap10_infos-pratiques_ed01-2015

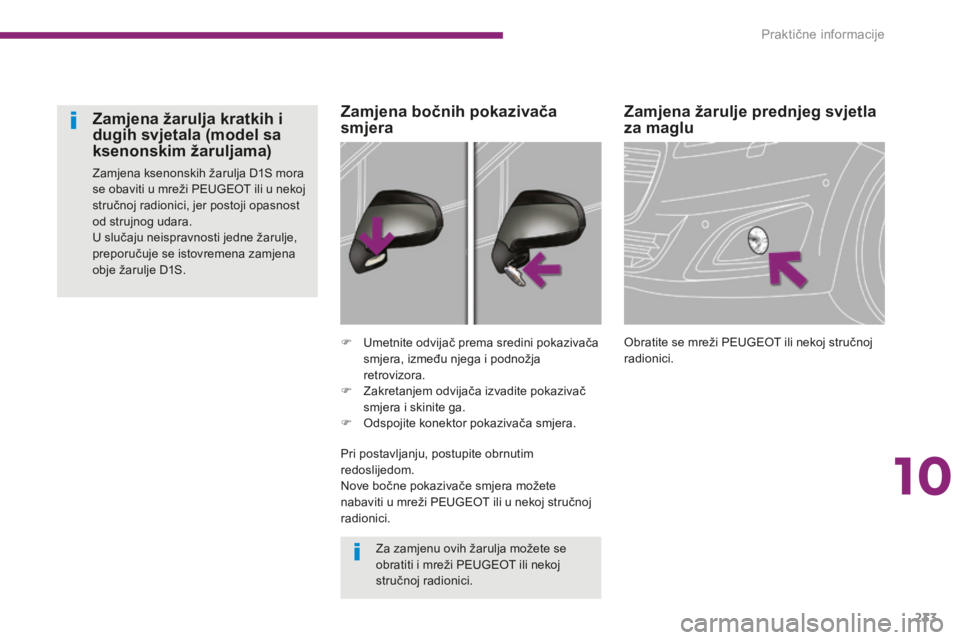

Zamjena žarulje prednjeg svjetla
za maglu
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
F
U
metnite odvijač prema sredini pokazivača
smjera, između njega i podnožja
retrovizora.
F

Z

akretanjem odvijača izvadite pokazivač
smjera i skinite ga.
F

O

dspojite konektor pokazivača smjera.
Zamjena bočnih pokazivača
smjera
Zamjena žarulja kratkih i
dugih svjetala (model sa
ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S mora
se obaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici, jer postoji opasnost
od strujnog udara.
U slučaju neispravnosti jedne žarulje,
preporučuje se istovremena zamjena
obje žarulje D1S.
Za zamjenu ovih žarulja možete se
obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Pri postavljanju, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
10
Praktične informacije

234
5008_hr_Chap10_infos-pratiques_ed01-2015
Stražnja svjetla
1. Pokazivači smjera (
PY21W-21W ).
2.
Sto

p svjetla
(

P21W-21W ).
3.
P

ozicijska svjetla
(

diode).
4.
S

vjetla za maglu
(

P21W ).
5.
S

vjetla za vožnju natrag
(

P21W ). F

S
kinite obje matice kojima je svjetlo
pričvršćeno.
F S lobodno povucite svjetlo prema natrag
(pridržava ga izdanak za namještanje).
F

O
dspojite konektor svjetla.F

P
ritisnite četiri jezičca i izvadite držač
žarulja.
Zamjena žarulja stop svjetala i
pokazivača smjera
Praktične informacije

235
5008_hr_Chap10_infos-pratiques_ed01-2015

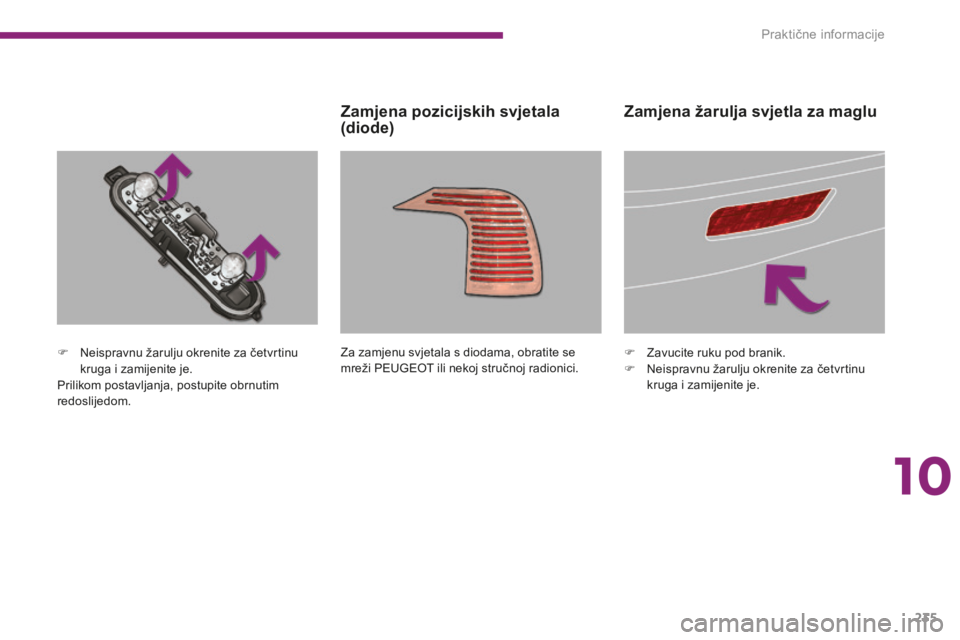

F Neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. Za zamjenu svjetala s diodama, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
F
Z avucite ruku pod branik.
F N eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Zamjena pozicijskih svjetala
(diode) Zamjena žarulja svjetla za maglu
10
Praktične informacije

236
5008_hr_Chap10_infos-pratiques_ed01-2015

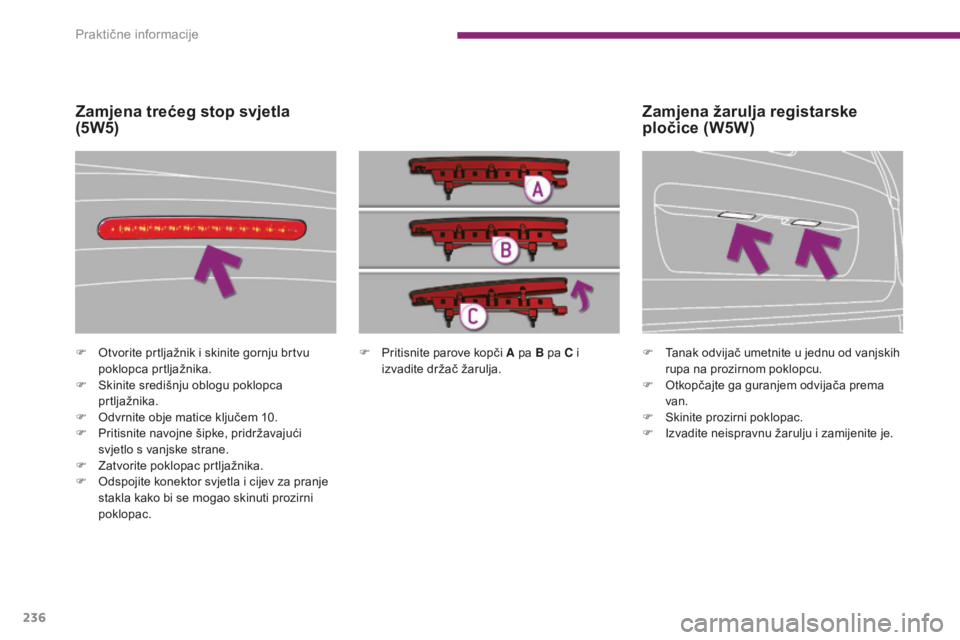

F Pritisnite parove kopči A pa B pa C i izvadite držač žarulja.
F
O
tvorite prtljažnik i skinite gornju brtvu
poklopca prtljažnika.
F

S

kinite središnju oblogu poklopca
prtljažnika.
F

O

dvrnite obje matice ključem 10.
F

P

ritisnite navojne šipke, pridržavajući
svjetlo s vanjske strane.
F

Z

atvorite poklopac prtljažnika.
F

O

dspojite konektor svjetla i cijev za pranje
stakla kako bi se mogao skinuti prozirni
poklopac.
Zamjena trećeg stop svjetla
(5W5)
F Tanak odvijač umetnite u jednu od vanjskih rupa na prozirnom poklopcu.
F

O
tkopčajte ga guranjem odvijača prema
van.
F

S
kinite prozirni poklopac.
F

I
zvadite neispravnu žarulju i zamijenite je.
Zamjena žarulja registarske
pločice (W5W)
Praktične informacije

237
5008_hr_Chap10_infos-pratiques_ed01-2015

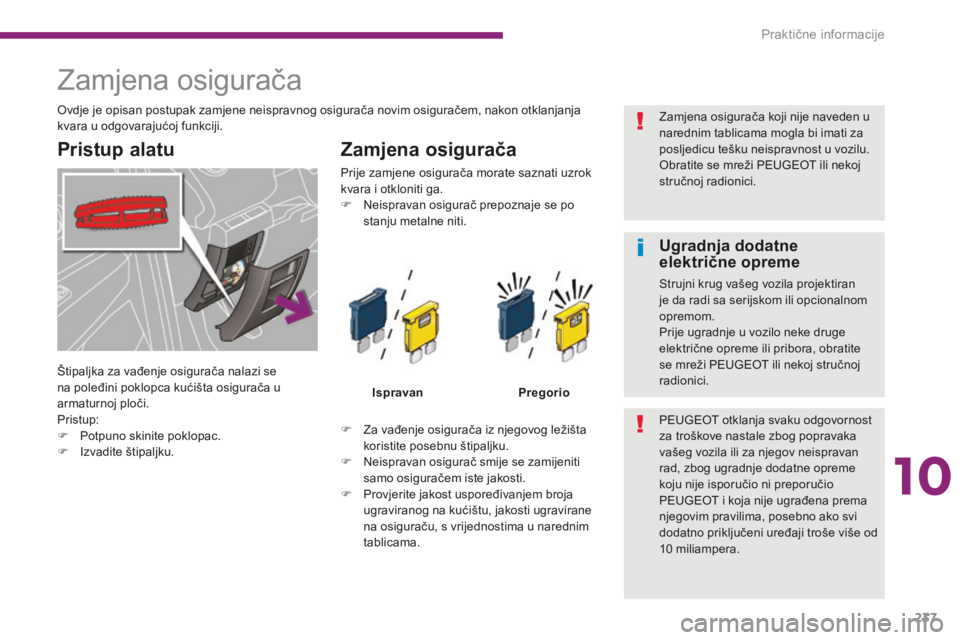

Zamjena osigurača
Pristup alatuZamjena osigurača
F Za vađenje osigurača iz njegovog ležišta
koristite posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P
rovjerite jakost uspoređivanjem broja
ugraviranog na kućištu, jakosti ugravirane
na osiguraču, s vrijednostima u narednim
tablicama. Ispravan
Pregorio
Prije zamjene osigurača morate saznati uzrok
kvara i otkloniti ga.
F
N
eispravan osigurač prepoznaje se po
stanju metalne niti.
Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja
kvara u odgovarajućoj funkciji.
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravaka
vašeg vozila ili za njegov neispravan
rad, zbog ugradnje dodatne opreme
koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, posebno ako svi
dodatno priključeni uređaji troše više od
10
mil
iampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran
je da radi sa serijskom ili opcionalnom
opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Štipaljka za vađenje osigurača nalazi se
na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F

P

otpuno skinite poklopac.
F

I

zvadite štipaljku. Zamjena osigurača koji nije naveden u
narednim tablicama mogla bi imati za
posljedicu tešku neispravnost u vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
10
Praktične informacije

238
5008_hr_Chap10_infos-pratiques_ed01-2015

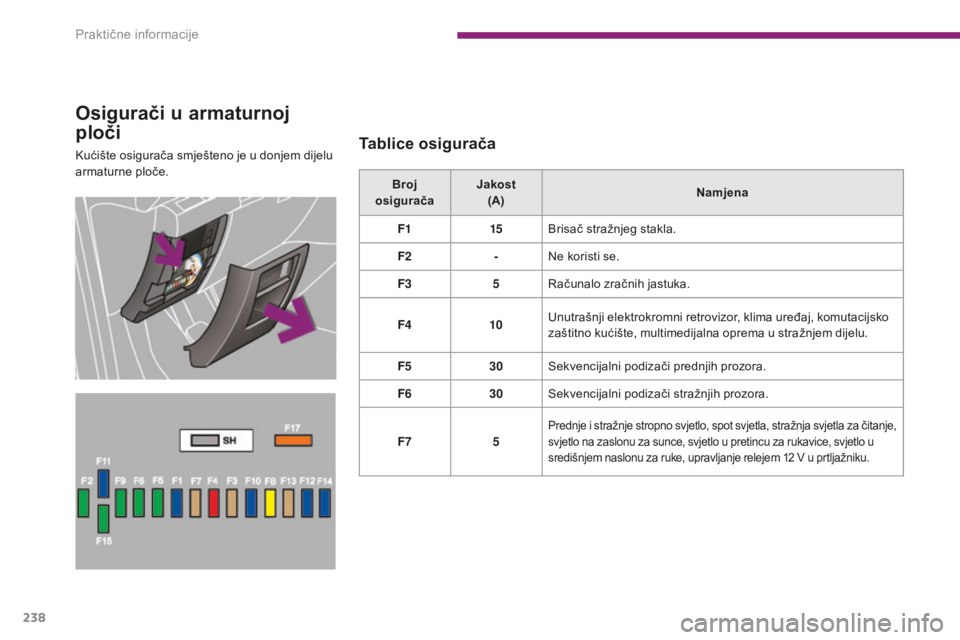

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče.Tablice osigurača
Broj
osigurača Jakost
(A) Namjena
F1 15Brisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5Računalo zračnih jastuka.
F4 10Unutrašnji elektrokromni retrovizor, klima uređaj, komutacijsko
zaštitno kućište, multimedijalna oprema u stražnjem dijelu.
F5 30Sekvencijalni podizači prednjih prozora.
F6 30Sekvencijalni podizači stražnjih prozora.
F7 5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja svjetla za čitanje,
svjetlo na zaslonu za sunce, svjetlo u pretincu za rukavice, svjetlo u
središnjem naslonu za ruke, upravljanje relejem 12
V u prtljažniku.
