PEUGEOT 5008 2017 Bruksanvisningar (in Swedish)

229

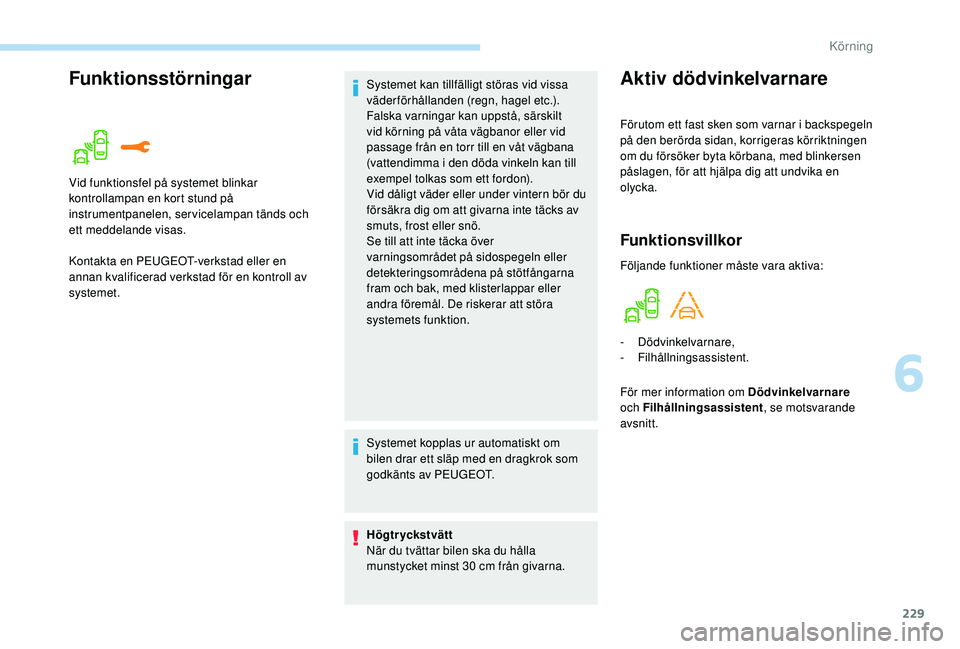

FunktionsstörningarAktiv dödvinkelvarnare
Förutom ett fast sken som varnar i backspegeln
på den berörda sidan, korrigeras körriktningen
om du försöker byta körbana, med blinkersen
påslagen, för att hjälpa dig att undvika en
olycka.
Funktionsvillkor
Följande funktioner måste vara aktiva:
Vid funktionsfel på systemet blinkar
kontrollampan en kort stund på
instrumentpanelen, servicelampan tänds och
ett meddelande visas.
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för en kontroll av
systemet. Systemet kan tillfälligt störas vid vissa
väderförhållanden (regn, hagel etc.).
Falska varningar kan uppstå, särskilt
vid körning på våta vägbanor eller vid
passage från en torr till en våt vägbana
(vattendimma i den döda vinkeln kan till
exempel tolkas som ett fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att givarna inte täcks av
smuts, frost eller snö.
Se till att inte täcka över
varningsområdet på sidospegeln eller
detekteringsområdena på stötfångarna
fram och bak, med klisterlappar eller
andra föremål. De riskerar att störa
systemets funktion.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av PEUGEOT.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 cm från givarna.-


Dödvinkelvarnare,
-


Filhållningsassistent.
För mer information om Dödvinkelvarnare
och Filhållningsassistent , se motsvarande
avsnitt.
6
Körning

230

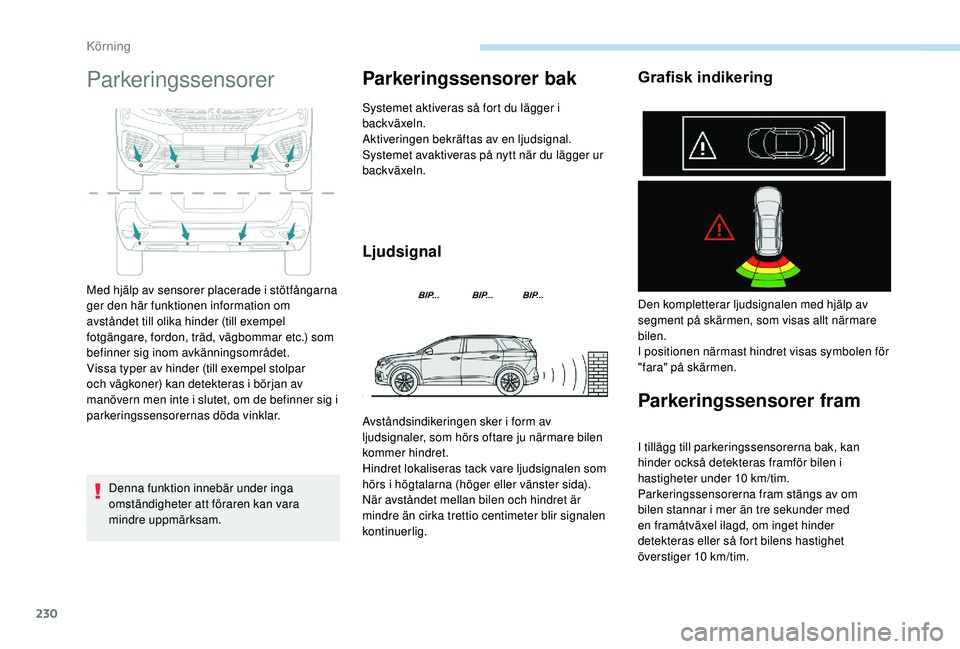

Parkeringssensorer
Denna funktion innebär under inga
omständigheter att föraren kan vara
mindre uppmärksam.
Parkeringssensorer bak
Systemet aktiveras så fort du lägger i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
LjudsignalGrafisk indikering
Parkeringssensorer fram
I tillägg till parkeringssensorerna bak, kan
hinder också detekteras framför bilen i
hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med
en framåtväxel ilagd, om inget hinder
detekteras
eller så fort bilens hastighet
överstiger 10 km/tim.
Med hjälp av sensorer placerade i stötfångarna
ger den här funktionen information om
avståndet till olika hinder (till exempel
fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Vissa typer av hinder (till exempel stolpar
och vägkoner) kan detekteras i början av
manövern men inte i slutet, om de befinner sig i
parkeringssensorernas döda vinklar.
Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
När avståndet mellan bilen och hindret är
mindre än cirka trettio centimeter blir signalen
kontinuerlig.Den kompletterar ljudsignalen med hjälp av
segment på skärmen, som visas allt närmare
bilen.
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Körning

231

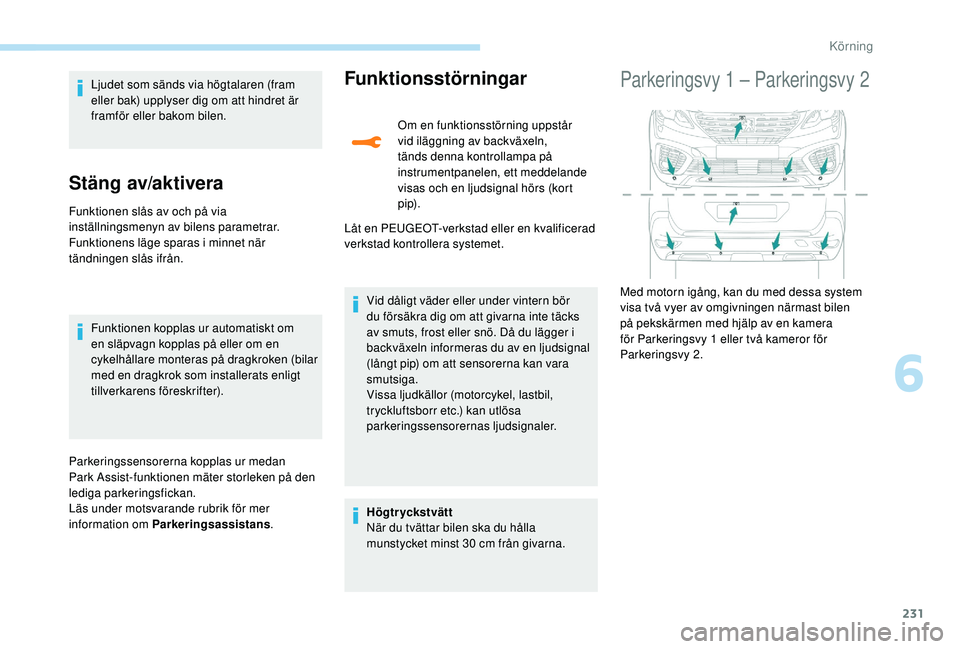

Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen.
Stäng av/aktivera
Funktionen slås av och på via
inställningsmenyn av bilens parametrar.
Funktionens läge sparas i minnet när
tändningen slås ifrån.Funktionen kopplas ur automatiskt om
en släpvagn kopplas på eller om en
cykelhållare monteras på dragkroken (bilar
med en dragkrok som installerats enligt
tillverkarens föreskrifter).
Parkeringssensorerna kopplas ur medan
Park
Assist-funktionen mäter storleken på den
lediga parkeringsfickan.
Läs under motsvarande rubrik för mer
information om Parkeringsassistans .
Funktionsstörningar
Om en funktionsstörning uppstår
vid iläggning av backväxeln,
tänds denna kontrollampa på
instrumentpanelen, ett meddelande
visas och en ljudsignal hörs (kort
p i p).
LÃ¥t en PEUGEOT-verkstad eller en kvalificerad
verkstad kontrollera systemet.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 cm från givarna. Vid dåligt väder eller under vintern bör
du försäkra dig om att givarna inte täcks
av smuts, frost eller snö. Då du lägger i
backväxeln informeras du av en ljudsignal
(långt pip) om att sensorerna kan vara
smutsiga.
Vissa ljudkällor (motorcykel, lastbil,
tryckluftsborr etc.) kan utlösa
parkeringssensorernas ljudsignaler.
Parkeringsvy 1 – Parkeringsvy 2
Med motorn igång, kan du med dessa system
visa två vyer av omgivningen närmast bilen
på pekskärmen med hjälp av en kamera
för Parkeringsvy 1 eller två kameror för
Parkeringsvy 2.
6
Körning

232
Funktionens status sparas inte när tändningen
s l å s av.
Funktionsprincip
En eller två kameror används för att detektera
omgivningen medan bilen körs med låg
hastighet
En bild av bilen ovanifrån skapas i realtid
medan du kör.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i närheten.
Bilden raderas automatiskt om bilen står
parkerad för länge.
Med Parkeringsvy 2, rekonstrueras vyn via de
två kamerorna, såväl vid körning framåt som
vid backning.
När funktionen är aktiverad är det möjligt att
den centrala vyn inte återskapas. Om systemet
aktiveras när bilen redan har körts kan den
centrala vyn återskapas helt.

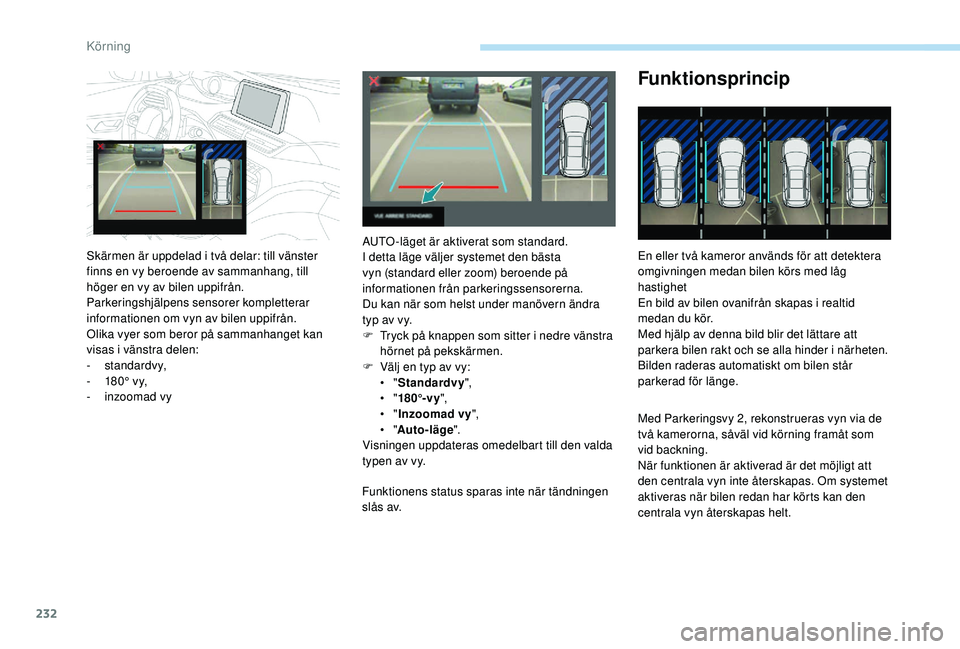

Skärmen är uppdelad i två delar: till vänster
finns en vy beroende av sammanhang, till
höger en vy av bilen uppifrån.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-

1

80° vy,
-

i

nzoomad vy AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy.
F

T

ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
F

V

älj en typ av vy:
•

" Standardvy ",
•

" 180°-v y ",
•

" Inzoomad vy ",
•

" Auto-läge ".
Visningen uppdateras omedelbart till den valda
typen av vy.
Körning

233

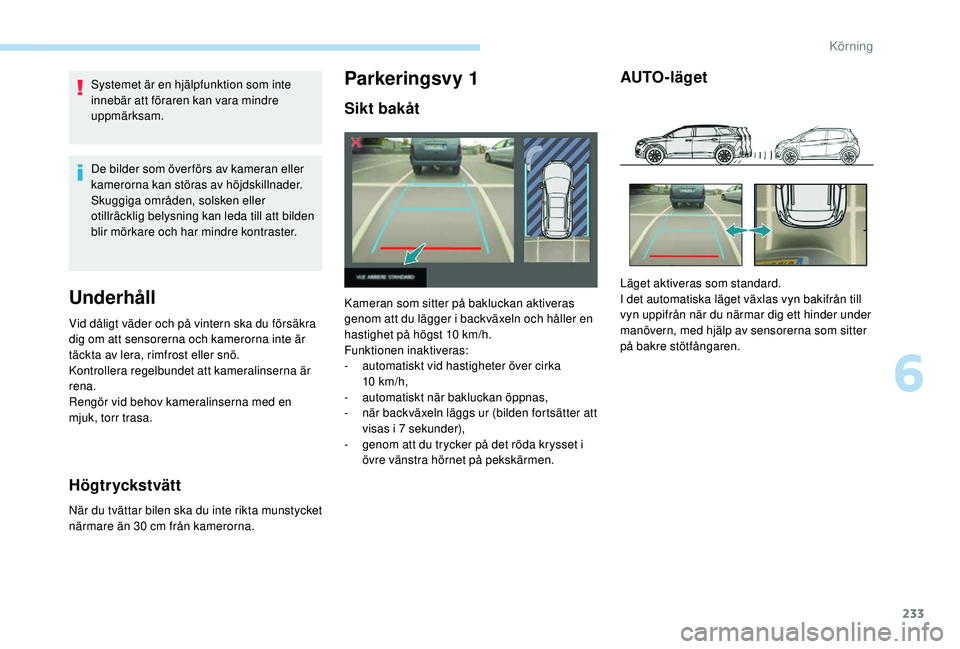

Systemet är en hjälpfunktion som inte
innebär att föraren kan vara mindre
uppmärksam.
De bilder som över förs av kameran eller
kamerorna kan störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster.
Underhåll
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kameralinserna är
rena.
Rengör vid behov kameralinserna med en
mjuk, torr trasa.
Högtryckstvätt
När du tvättar bilen ska du inte rikta munstycket
närmare än 30 cm från kamerorna.
Parkeringsvy 1
Sikt bakåt
Kameran som sitter på bakluckan aktiveras
genom att du lägger i backväxeln och håller en
hastighet på högst 10 km/h.
Funktionen inaktiveras:
-
a
utomatiskt vid hastigheter över cirka
10


km/h,
-
a

utomatiskt när bakluckan öppnas,
-

n
är backväxeln läggs ur (bilden fortsätter att
visas i 7 sekunder),
-

g
enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen.
AUTO-läget
Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån till
vyn uppifrån när du närmar dig ett hinder under
manövern, med hjälp av sensorerna som sitter
på bakre stötfångaren.
6

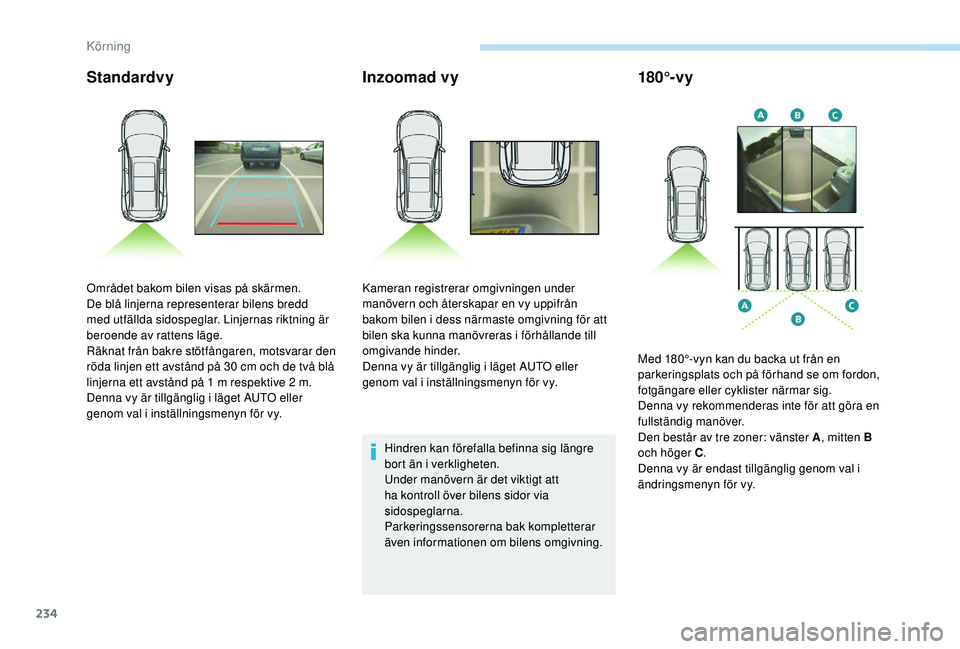

Körning

234
StandardvyInzoomad vy
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
180°-v y
Området bakom bilen visas på skärmen.
De blå linjerna representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från bakre stötfångaren, motsvarar den
röda linjen ett avstånd på 30 cm och de två blå
linjerna ett avstånd på 1 m respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy. Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av tre zoner: vänster A
, mitten B
och höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Körning

235

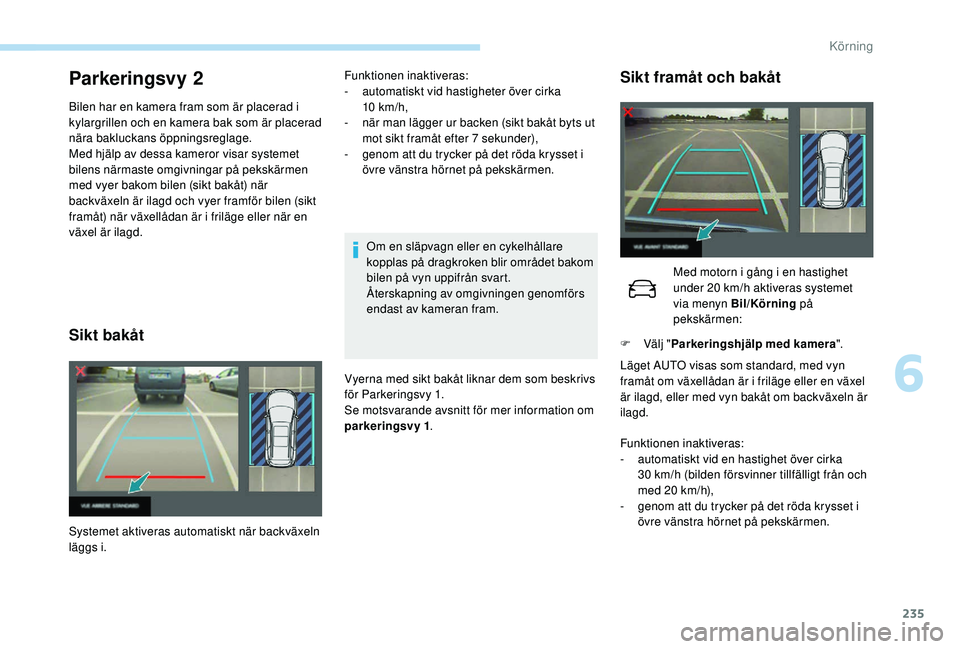

Parkeringsvy 2
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad
nära bakluckans öppningsreglage.
Med hjälp av dessa kameror visar systemet
bilens närmaste omgivningar på pekskärmen
med vyer bakom bilen (sikt bakåt) när
backväxeln är ilagd och vyer framför bilen (sikt
framåt) när växellådan är i friläge eller när en
växel är ilagd.
Sikt bakåt
Om en släpvagn eller en cykelhållare
kopplas på dragkroken blir området bakom
bilen på vyn uppifrån svart.
Återskapning av omgivningen genomförs
endast av kameran fram.
Vyerna med sikt bakåt liknar dem som beskrivs
för Parkeringsvy 1.
Se motsvarande avsnitt för mer information om
parkeringsvy 1 .
Systemet aktiveras automatiskt när backväxeln
läggs i. Funktionen inaktiveras:
-

a
utomatiskt vid hastigheter över cirka
10

km/h,
-

n
är man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7 sekunder),
-

g
enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen.
Sikt framåt och bakåt
Funktionen inaktiveras:
- a utomatiskt vid en hastighet över cirka
30
km/h (bilden försvinner tillfälligt från och
med 20 km/h),
-

g
enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen. Med motorn i gång i en hastighet
under 20 km/h aktiveras systemet
via menyn Bil/Körning
på
pekskärmen:
F
Vä
lj "
Parkeringshjälp med kamera ".
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
6
Körning

236

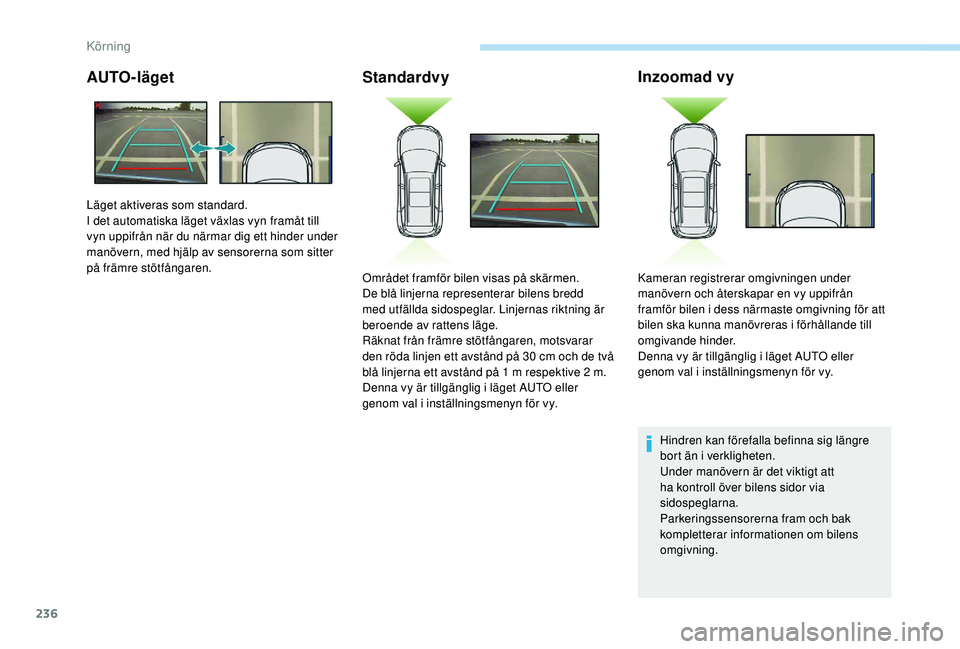

AUTO-lägetStandardvyInzoomad vy
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna fram och bak
kompletterar informationen om bilens
omgivning.
Läget aktiveras som standard.
I det automatiska läget växlas vyn framåt till
vyn uppifrån när du närmar dig ett hinder under
manövern, med hjälp av sensorerna som sitter
på främre stötfångaren.
Området framför bilen visas på skärmen.
De blå linjerna representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen ett avstånd på 30 cm och de två
blå linjerna ett avstånd på 1 m respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
framför bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Körning

237
180°-v y
Med 180°-vyn kan du köra framåt ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av tre zoner: vänster A, mitten B
och höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Parkeringsassistanssystemet
Systemet används för aktiv parkeringshjälp:
det känner av en P-plats och styr bilen för att
parkera.
Systemet styr bilen medan föraren styr
gaspedalen, bromsarna, växlarna och
kopplingen (manuell växellåda). När
bilen parkeras eller ska köra iväg från en
P-plats ger systemet visuella signaler och
ljudmeddelanden så att manövern ska kunna
utföras på ett säkert sätt. Du kan behöva köra
fram och backa flera gånger.
Föraren kan när som helst ta över genom att ta
tag i ratten.
Detta system för hjälp vid manövrering
innebär inte under några omständigheter
att föraren kan vara mindre uppmärksam.
Föraren måste försäkra sig om att
P-platsen är fri från hinder under hela
manövern.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i deras döda
vinklar.
Parkeringsassistanssystemet kan inte
användas när motorn är avstängd. Parkeringsassistanssystemet hjälper föraren
med följande parkeringsmanövrer:
B.
Köra ut från en parkeringsficka.
A.
Fickparkering.
6
Körning

238
När Parkeringsassistansfunktionen är
aktiv, hindrar den Stop & Start att gå över
i STOP-läge. Om Parkeringsassistans
aktiveras i STOP-läget startas motorn om.Parkeringsassistanssystemet
styr assistansen under max. 4
manövreringscykler. Funktionen
avaktiveras efter dessa 4 cykler. Om du
känner att bilen är felparkerad ska du ta
över styrningen och slutföra manövern.
Manöversekvensen och köranvisningar
visas på instrumentpanelen.
Kontrollera alltid omgivningen innan du
påbörjar parkeringsmanövern.
Parkeringssensorerna går inte att använda
under uppmätningen av lediga P-platser.
De aktiveras senare under manövrerna
för att varna dig om din bil närmar sig
ett hinder: ljudsignalen blir kontinuerlig
när avståndet till hindret är mindre än
30

centimeter.
Om du har kopplat ur
parkeringssensorerna kommer de att
Ã¥teraktiveras automatiskt under den
assisterade manövreringen.
När Parkeringsassistans aktiveras kopplas
Dödvinkelvarnare ur.
C.
Parkering sida vid sida.
Vid manövrering svänger ratten snabbt.
Håll inte händerna på ratten och placera
inte händerna mellan rattens ekrar.
Kontrollera att det inte finns föremål i
närheten av ratten som kan dras med vid
manövreringen (lösa kläder, halsdukar,
slipsar etc.). Risk för personskador. Assistansen är aktiverad: när
denna symbol visas tillsammans
med en fartgräns betyder det att
styrinrättningen styrs av systemet.
Rör inte ratten.
Assistansen är avaktiverad: när
denna symbol visas betyder det
att styrinrättningen inte längre
styrs av systemet. Ta tillbaka
kontrollen över styrningen.
Körning
