PEUGEOT 5008 2017 Bruksanvisningar (in Swedish)

249
Släpvagnar med LED-belysning är inte
kompatibla med kabelhärvan på den här
enheten.
Läs under motsvarande rubrik för att få
veta mer om tekniska specifikationer,
särskilt om vilka släpvagnsvikter din bil
kan dra.
Läs under motsvarande rubrik för mer
information om hur du kan köra med släp
på ett säkert sätt.

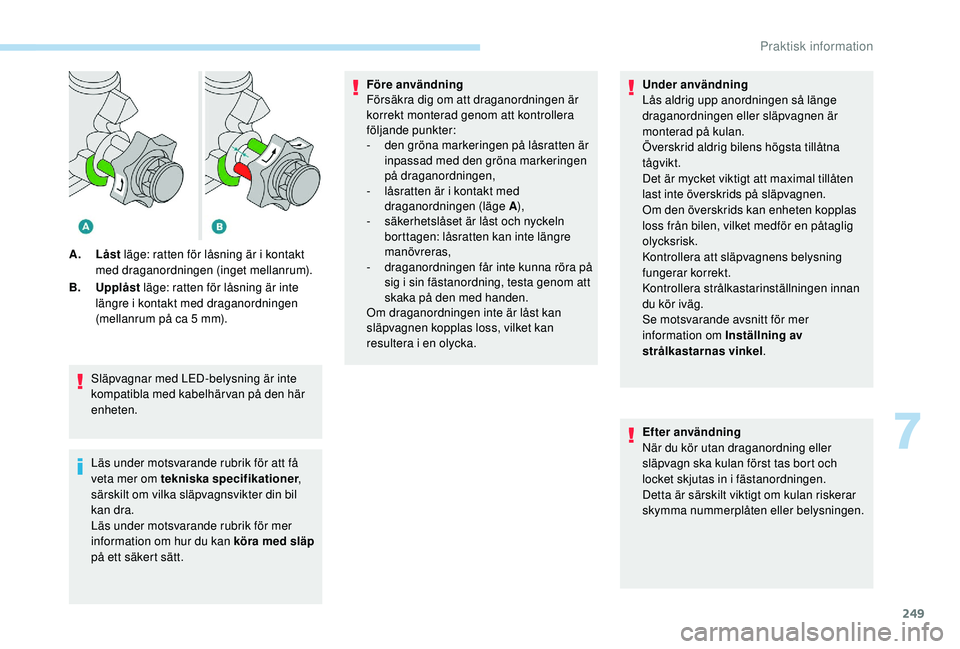

A.
Låst läge: ratten för låsning är i kontakt
med draganordningen (inget mellanrum).
B. Upplåst läge: ratten för låsning är inte
längre i kontakt med draganordningen
(mellanrum på ca 5 mm). Före användning
Försäkra dig om att draganordningen är
korrekt monterad genom att kontrollera
följande punkter:
-

d
en gröna markeringen på låsratten är
inpassad med den gröna markeringen
på draganordningen,
-
l
åsratten är i kontakt med
draganordningen (läge A ),
-
s
äkerhetslåset är låst och nyckeln
borttagen: låsratten kan inte längre
manövreras,
-
d
raganordningen får inte kunna röra på
sig i sin fästanordning, testa genom att
skaka på den med handen.
Om draganordningen inte är låst kan
släpvagnen kopplas loss, vilket kan
resultera i en olycka. Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna
tågvikt.
Det är mycket viktigt att maximal tillåten
last inte överskrids på släpvagnen.
Om
den överskrids kan enheten kopplas
loss från bilen, vilket medför en påtaglig
olycksrisk.
Kontrollera att släpvagnens belysning
fungerar korrekt.
Kontrollera strålkastarinställningen innan
du kör iväg.
Se motsvarande avsnitt för mer
information om Inställning av
strålkastarnas vinkel .
Efter användning
När du kör utan draganordning eller
släpvagn ska kulan först tas bort och
locket skjutas in i fästanordningen.
Detta är särskilt viktigt om kulan riskerar
skymma nummerplåten eller belysningen.
7
Praktisk information

250

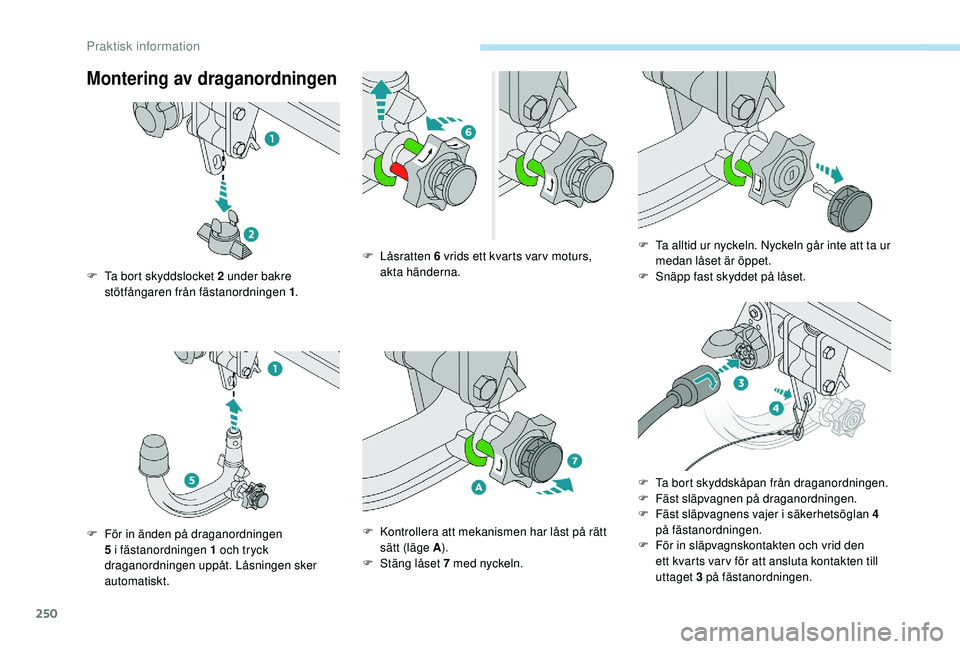

Montering av draganordningen
F Ta bort skyddslocket 2 under bakre stötfångaren från fästanordningen 1 .
F

F
ör in änden på draganordningen
5 i fästanordningen 1 och tryck
draganordningen uppåt. Låsningen sker
automatiskt. F
LÃ¥sratten
6 vrids ett kvarts var v moturs,
akta händerna.
F
K
ontrollera att mekanismen har låst på rätt
sätt (läge A ).
F

S
täng låset 7 med nyckeln.F

T
a alltid ur nyckeln. Nyckeln går inte att ta ur
medan låset är öppet.
F S näpp fast skyddet på låset.
F

T
a bort skyddskåpan från draganordningen.
F

F
äst släpvagnen på draganordningen.
F

F
äst släpvagnens vajer i säkerhetsöglan 4
på fästanordningen.
F

F
ör in släpvagnskontakten och vrid den
ett kvarts var v för att ansluta kontakten till
uttaget 3 på fästanordningen.
Praktisk information

251

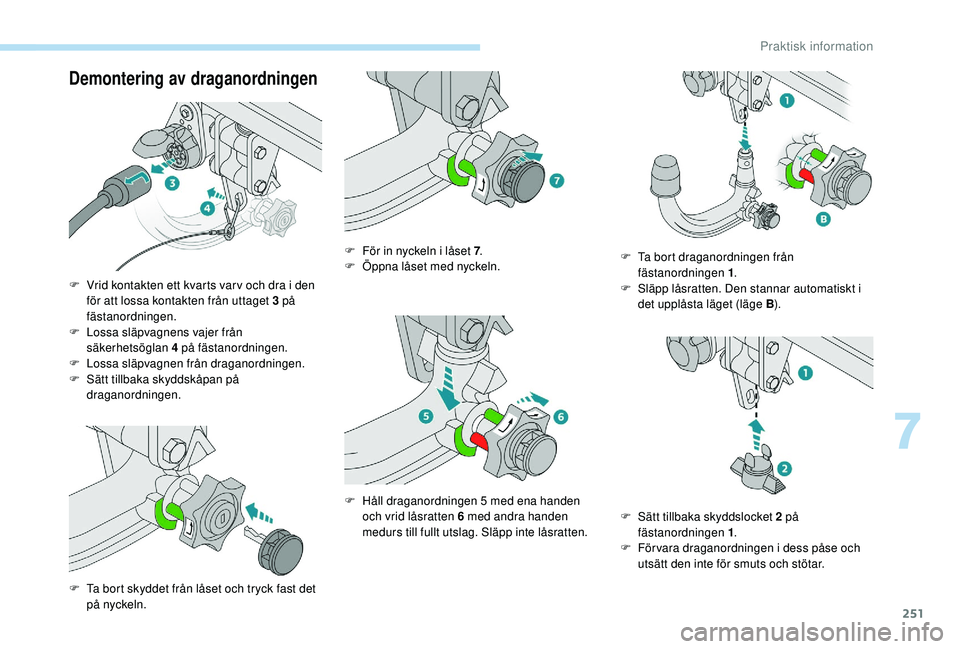

Demontering av draganordningen
F Vrid kontakten ett kvarts var v och dra i den för att lossa kontakten från uttaget 3 på
fästanordningen.
F

L
ossa släpvagnens vajer från
säkerhetsöglan 4 på fästanordningen.
F

L
ossa släpvagnen från draganordningen.
F

S
ätt tillbaka skyddskåpan på
draganordningen.
F

T
a bort skyddet från låset och tryck fast det
på nyckeln. F

F
ör in nyckeln i låset 7
.
F
Ö
ppna låset med nyckeln.
F
H
Ã¥ll draganordningen 5 med ena handen
och vrid låsratten 6 med andra handen
medurs till fullt utslag. Släpp inte låsratten. F

T
a bort draganordningen från
fästanordningen 1 .
F S läpp låsratten. Den stannar automatiskt i
det upplåsta läget (läge B ).
F

S
ätt tillbaka skyddslocket 2 på
fästanordningen 1 .
F

F
ör vara draganordningen i dess påse och
utsätt den inte för smuts och stötar.
7
Praktisk information

252
Fäst den medföljande etiketten nära
fästanordningen eller i bagageutrymmet
så att den syns bra.
Eventuella reparationer på dragkroken ska
utföras av en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.

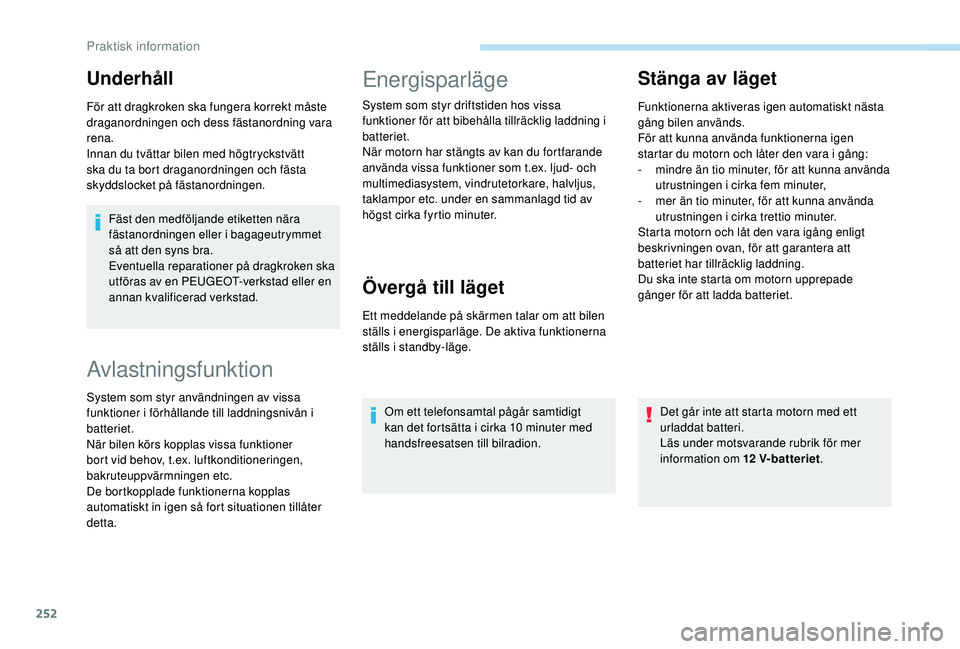

Underhåll
För att dragkroken ska fungera korrekt måste
draganordningen och dess fästanordning vara
rena.
Innan du tvättar bilen med högtryckstvätt
ska du ta bort draganordningen och fästa
skyddslocket på fästanordningen.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex. ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10 minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-
m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12 V-batteriet .
Praktisk information

253

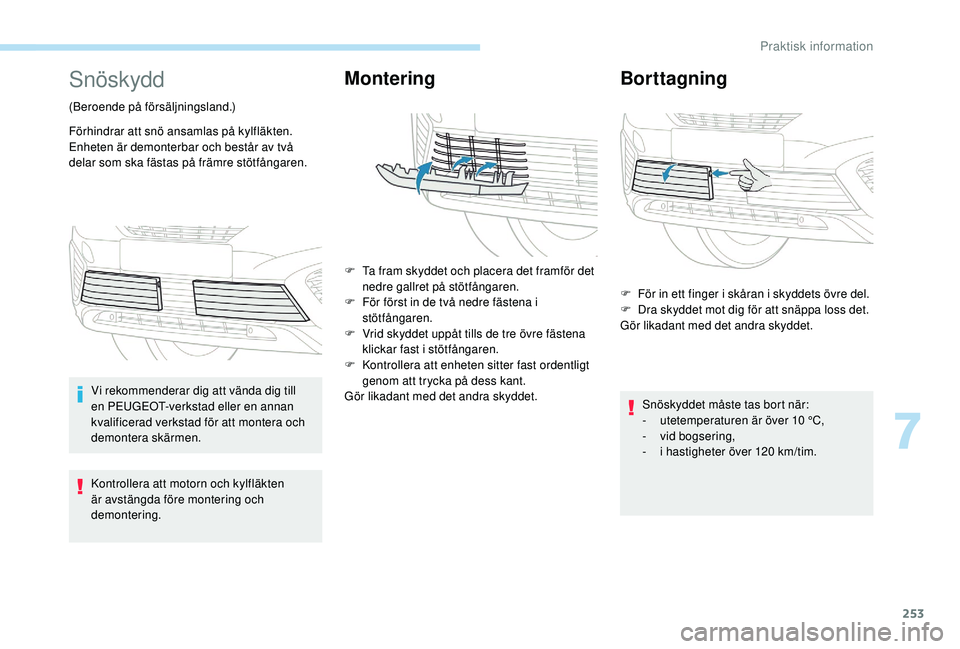

Snöskydd
(Beroende på försäljningsland.)
Förhindrar att snö ansamlas på kylfläkten.
Enheten är demonterbar och består av två
delar som ska fästas på främre stötfångaren.Vi rekommenderar dig att vända dig till
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för att montera och
demontera skärmen.
Kontrollera att motorn och kylfläkten
är avstängda före montering och
demontering.
Montering
F Ta fram skyddet och placera det framför det nedre gallret på stötfångaren.
F

F
ör först in de två nedre fästena i
stötfångaren.
F

V
rid skyddet uppåt tills de tre övre fästena
klickar fast i stötfångaren.
F

K
ontrollera att enheten sitter fast ordentligt
genom att trycka på dess kant.
Gör likadant med det andra skyddet.
Borttagning
F För in ett finger i skåran i skyddets övre del.
F D ra skyddet mot dig för att snäppa loss det.
Gör likadant med det andra skyddet.
Snöskyddet måste tas bort när:
-

u
tetemperaturen är över 10 °C,
-
v

id bogsering,
-

i h
astigheter över 120 km/tim.
7
Praktisk information

254

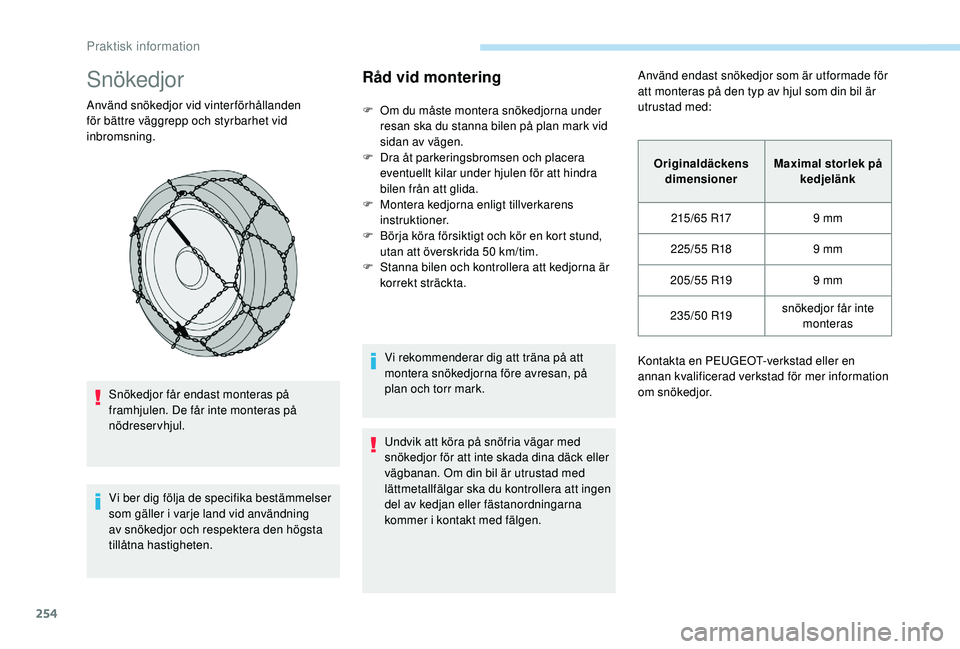

Snökedjor
Använd snökedjor vid vinterförhållanden
för bättre väggrepp och styrbarhet vid
inbromsning.Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning
av snökedjor och respektera den högsta
tillåtna hastigheten.
RÃ¥d vid montering
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt med fälgen. Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Maximal storlek på
kedjelänk
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 snökedjor får inte
monteras
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för mer information
om snökedjor.
Praktisk information

255

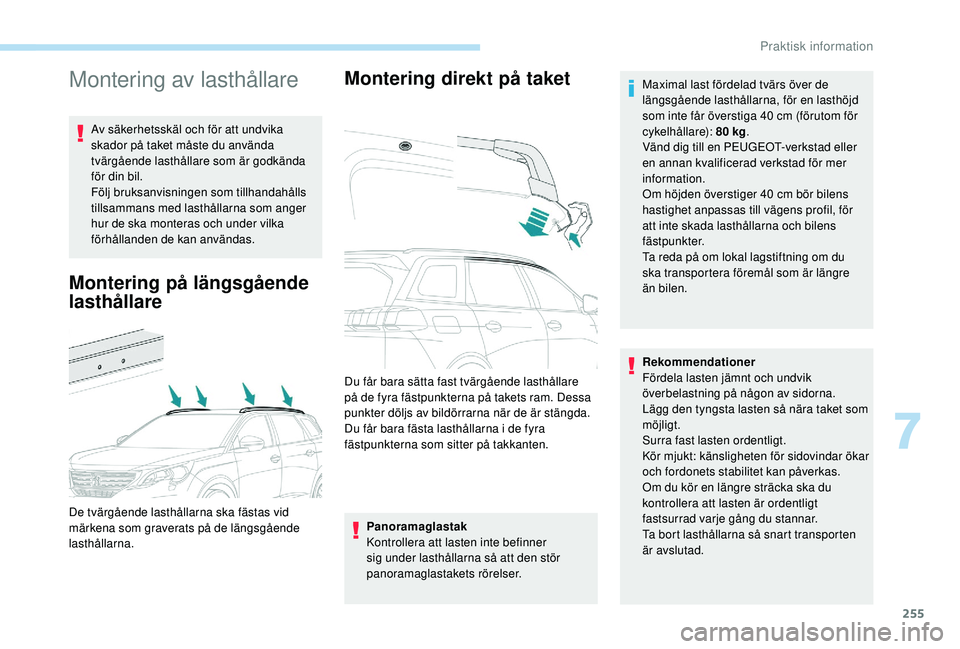

Montering av lasthållare
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
tvärgående lasthållare som är godkända
för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna som anger
hur de ska monteras och under vilka
förhållanden de kan användas.
Montering på längsgående
lasthållareMontering direkt på taket
Panoramaglastak
Kontrollera att lasten inte befinner
sig under lasthållarna så att den stör
panoramaglastakets rörelser.
De tvärgående lasthållarna ska fästas vid
märkena som graverats på de längsgående
lasthållarna. Du får bara sätta fast tvärgående lasthållare
på de fyra fästpunkterna på takets ram. Dessa
punkter döljs av bildörrarna när de är stängda.
Du får bara fästa lasthållarna i de fyra
fästpunkterna som sitter på takkanten.
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt: känsligheten för sidovindar ökar
och fordonets stabilitet kan påverkas.
Om du kör en längre sträcka ska du
kontrollera att lasten är ordentligt
fastsurrad varje gång du stannar.
Ta bort lasthållarna så snart transporten
är avslutad. Maximal last fördelad tvärs över de
längsgående lasthållarna, för en lasthöjd
som inte får överstiga 40 cm (förutom för
cykelhållare): 80 kg
.
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för mer
information.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil, för
att inte skada lasthållarna och bilens
fästpunkter.
Ta reda på om lokal lagstiftning om du
ska transportera föremål som är längre
än bilen.
7
Praktisk information

256

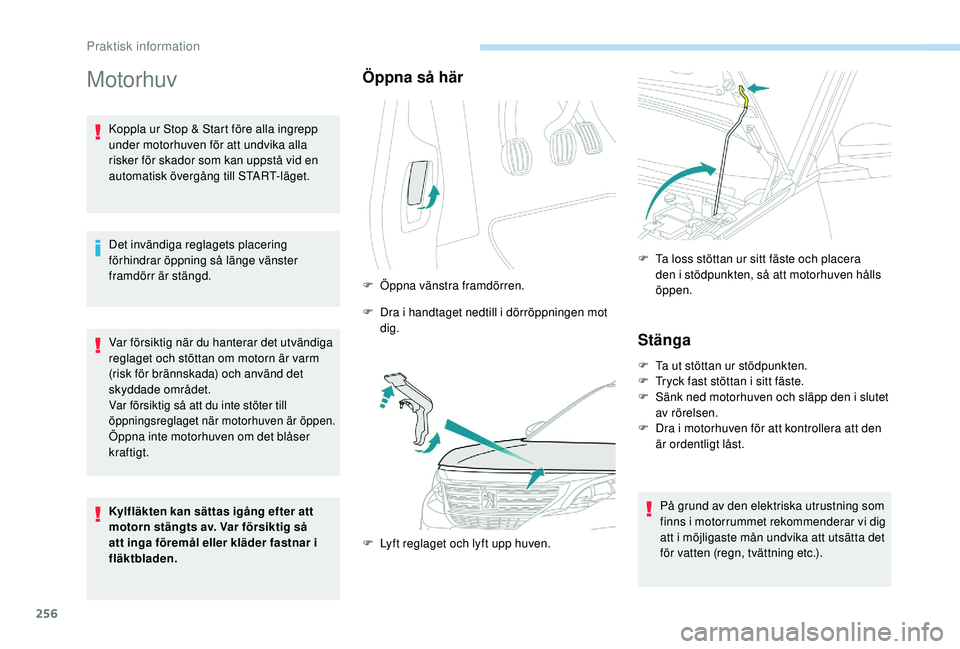

Motorhuv
Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm
(risk för brännskada) och använd det
skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Öppna så här
F Öppna vänstra framdörren.
F
D
ra i handtaget nedtill i dörröppningen mot
dig.
F

L
yft reglaget och lyft upp huven. F

T
a loss stöttan ur sitt fäste och placera
den i stödpunkten, så att motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
PÃ¥ grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.).
Praktisk information

257

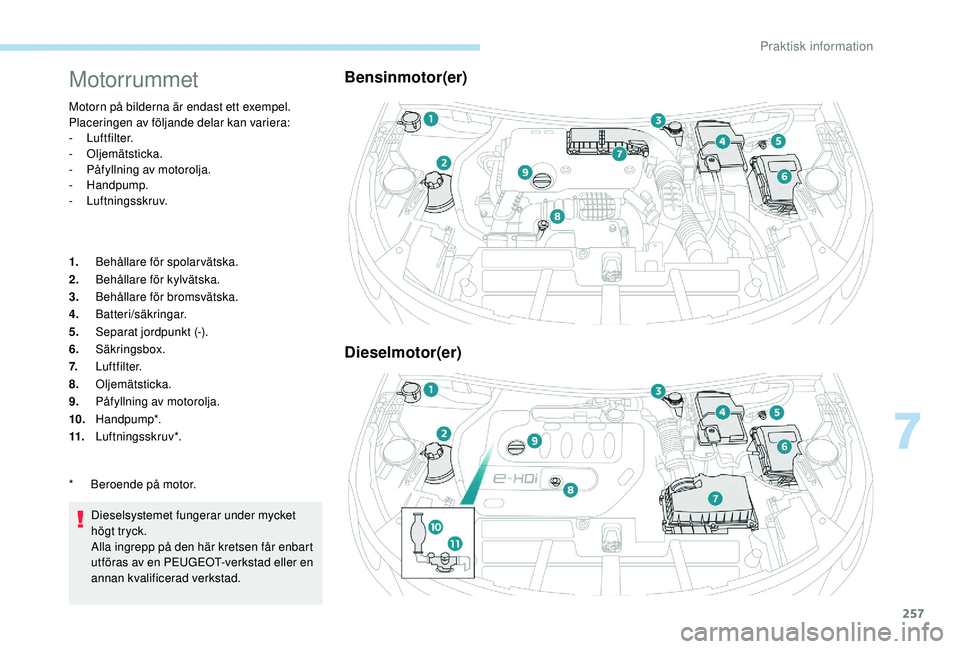

Motorrummet
Motorn på bilderna är endast ett exempel.
Placeringen av följande delar kan variera:
-

Luftfilter.
-


Oljemätsticka.
-

P
Ã¥fyllning av motorolja.
-


Handpump.
-


Luftningsskruv.
1. Behållare för spolarvätska.
2. Behållare för kylvätska.
3. Behållare för bromsvätska.
4. Batteri/säkringar.
5. Separat jordpunkt (-).
6. Säkringsbox.
7. Luftfilter.
8. Oljemätsticka.
9. PÃ¥fyllning av motorolja.
10. Handpump*.
11. Luftningsskruv*.
Dieselsystemet fungerar under mycket
högt tryck.
Alla ingrepp på den här kretsen får enbart
utföras av en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Bensinmotor(er)
Dieselmotor(er)
* Beroende på motor.
7
Praktisk information

258

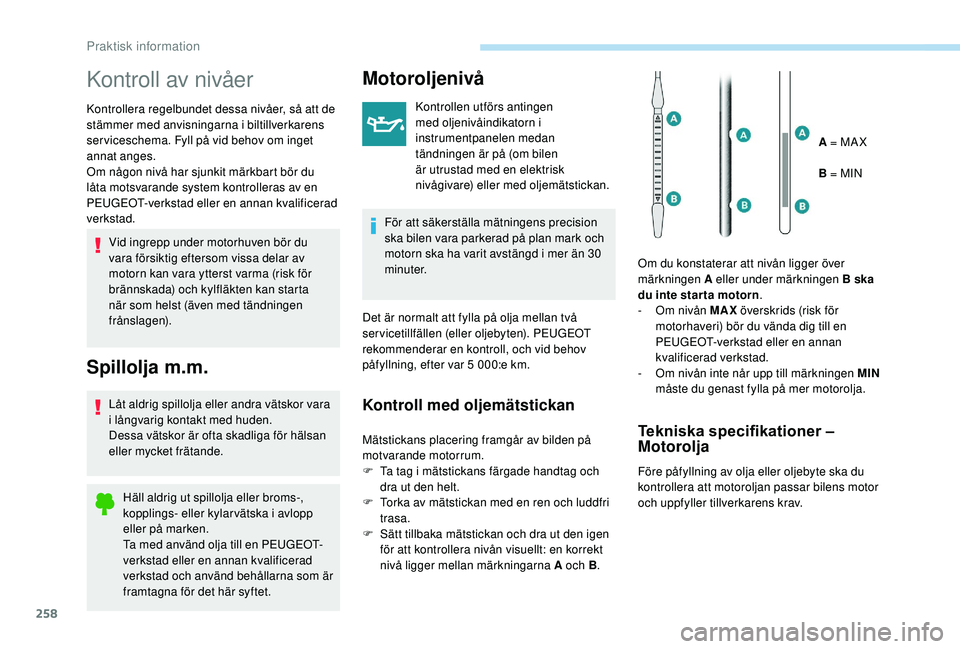

Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget
annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylar vätska i avlopp
eller på marken.
Ta med använd olja till en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad och använd behållarna som är
framtagna för det här syftet.
Motoroljenivå
Kontrollen utförs antingen
med oljenivåindikatorn i
instrumentpanelen medan
tändningen är på (om bilen
är utrustad med en elektrisk
nivågivare) eller med oljemätstickan.
För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än 30
minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). PEUGEOT
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5 000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B . A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-
O
m nivån MAX
överskrids (risk för
motorhaveri) bör du vända dig till en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
-
O
m nivån inte når upp till märkningen MIN

måste du genast fylla på mer motorolja.Tekniska specifikationer –
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Praktisk information
