PEUGEOT 5008 2017 Kezelési útmutató (in Hungarian)

29

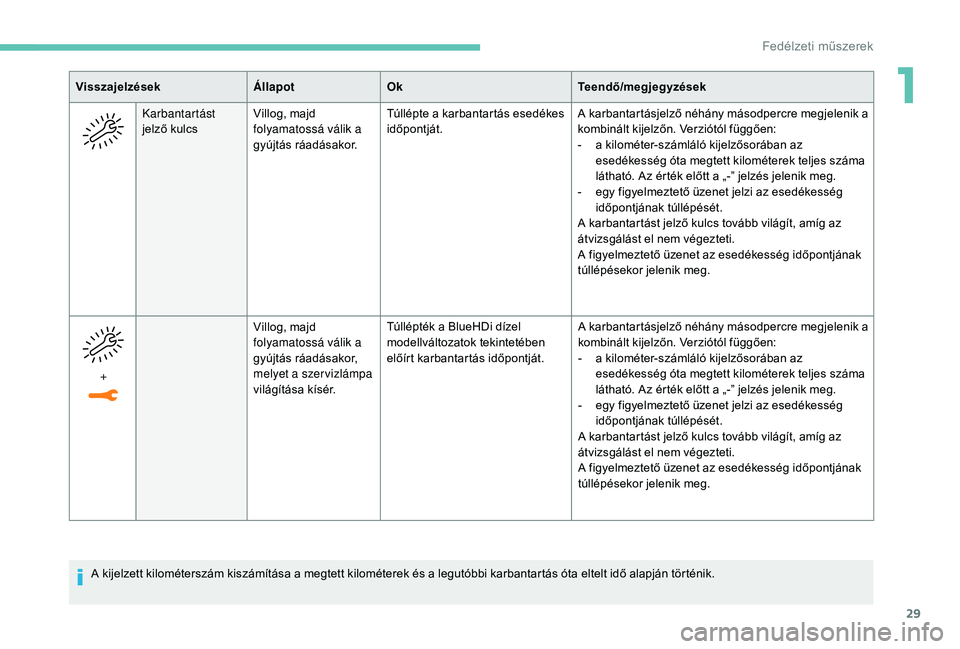

VisszajelzésekÁllapotOk Teendő/megjegyzések
Karbantartást
jelző kulcs Villog, majd
folyamatossá válik a
gyújtás ráadásakor. Túllépte a karbantartás esedékes
időpontját.
A karbantartásjelző néhány másodpercre megjelenik a
kombinált kijelzőn. Verziótól függően:
-

a k
ilométer-számláló kijelzősorában az
esedékesség óta megtett kilométerek teljes száma
látható. Az érték előtt a „-” jelzés jelenik meg.
-

e
gy figyelmeztető üzenet jelzi az esedékesség
időpontjának túllépését.
A karbantartást jelző kulcs tovább világít, amíg az
átvizsgálást el nem végezteti.
A figyelmeztető üzenet az esedékesség időpontjának
túllépésekor jelenik meg.
+ Villog, majd
folyamatossá válik a
gyújtás ráadásakor,
melyet a szer vizlámpa
világítása kísér.Túllépték a BlueHDi dízel
modellváltozatok tekintetében
előírt karbantartás időpontját.
A karbantartásjelző néhány másodpercre megjelenik a
kombinált kijelzőn. Verziótól függően:
-

a k
ilométer-számláló kijelzősorában az
esedékesség óta megtett kilométerek teljes száma
látható. Az érték előtt a „-” jelzés jelenik meg.
-

e
gy figyelmeztető üzenet jelzi az esedékesség
időpontjának túllépését.
A karbantartást jelző kulcs tovább világít, amíg az
átvizsgálást el nem végezteti.
A figyelmeztető üzenet az esedékesség időpontjának
túllépésekor jelenik meg.
A kijelzett kilométerszám kiszámítása a megtett kilométerek és a legutóbbi karbantartás óta eltelt idő alapján történik.
1
Fedélzeti műszerek

30
A karbantartásjelző nullázása
A karbantartásokat követően a
karbantartásjelzőt nullázni kell.
Ha gépjárműve karbantartását saját maga
végezte el:
F
v
egye le a gyújtást,
Ha a műveletet követően ki kell kötnie az
akkumulátort, reteszelje a gépjárművet, és
a nullázás rögzítéséhez várjon legalább
5
percet.
A karbantartási információ
megjelenítése
A karbantartási információt bármikor
megtekintheti.
Motorolajszint-jelző
F nyomja meg a napi kilométer-számláló nullázógombját és tartsa lenyomva,
F

a
dja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd.
F

A
mikor a kijelzőn az „ =0” jelenik meg,
engedje fel a gombot: a csavarkulcs eltűnik. F

Ny
omja meg a napi kilométer-számláló
nullázógombját.
A k
arbantartási információ néhány
másodpercre megjelenik, majd eltűnik. (változattól függően)
Az elektromos szintmérővel felszerelt
változatokon a gyújtást bekapcsolva a
karbantartásjelző adatait követően néhány
másodpercre megjelenik a kombinált kijelzőn
az olajszintre vonatkozó információ.
Az olajszint ellenőrzése csak abban az esetben
ad megbízható eredményt, ha azt vízszintes
talajon álló gépjárművön, legalább 30
perccel a
motor leállítását követően hajtja végre.
Fedélzeti műszerek

31

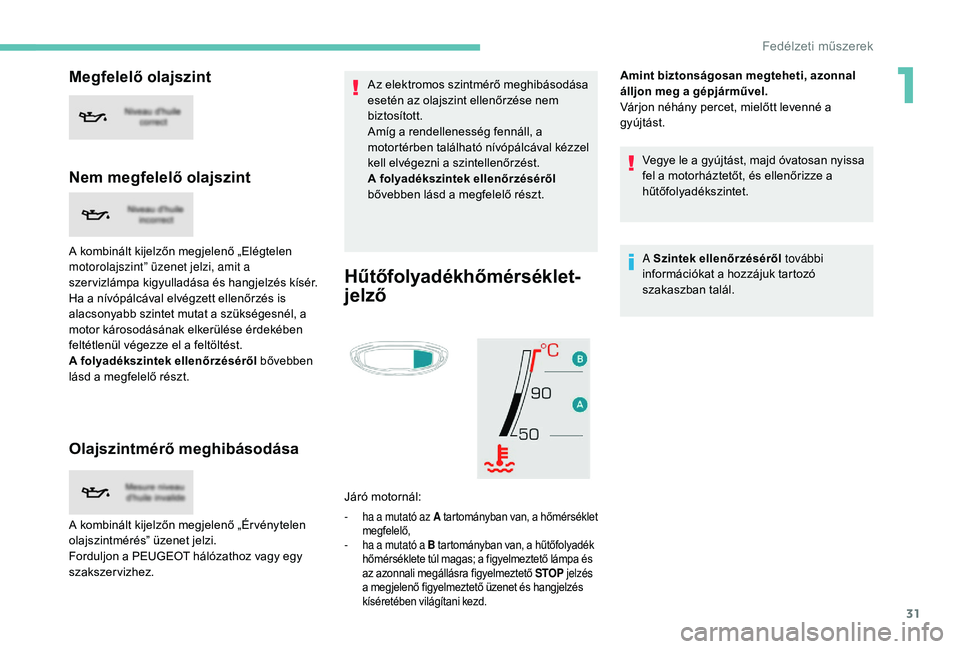

Megfelelő olajszint
Nem megfelelő olajszint
A kombinált kijelzőn megjelenő „Elégtelen
motorolajszint” üzenet jelzi, amit a
szer vizlámpa kigyulladása és hangjelzés kísér.
Ha a nívópálcával elvégzett ellenőrzés is
alacsonyabb szintet mutat a szükségesnél, a
motor károsodásának elkerülése érdekében
feltétlenül végezze el a feltöltést.
A folyadékszintek ellenőrzéséről bővebben
lásd a megfelelő részt.
Olajszintmérő meghibásodása
Hűtőfolyadékhőmérséklet-
jelző
Járó motornál:
- ha a mutató az A tartományban van, a hőmérséklet
megfelelő,
-

h
a a mutató a B tartományban van, a hűtőfolyadék
hőmérséklete túl magas; a figyelmeztető lámpa és
az azonnali megállásra figyelmeztető STOP jelzés
a megjelenő figyelmeztető üzenet és hangjelzés
kíséretében világítani kezd.
Amint biztonságosan megteheti, azonnal
álljon meg a gépjárművel.
Várjon néhány percet, mielőtt levenné a
gyújtást.
Vegye le a gyújtást, majd óvatosan nyissa
fel a motorháztetőt, és ellenőrizze a
hűtőfolyadékszintet.
A Szintek ellenőrzéséről további
információkat a hozzájuk tartozó
szakaszban talál.
A kombinált kijelzőn megjelenő „Ér vénytelen
olajszintmérés” üzenet jelzi.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez. Az elektromos szintmérő meghibásodása
esetén az olajszint ellenőrzése nem
biztosított.
Amíg a rendellenesség fennáll, a
motortérben található nívópálcával kézzel
kell elvégezni a szintellenőrzést.
A folyadékszintek ellenőrzéséről

bővebben lásd a megfelelő részt.
1
Fedélzeti műszerek

32
AdBlue®-hatótávolság-
jelzők
A hatótávolság-jelzők kizárólag BlueHDi dízel
változatoknál állnak rendelkezésre.
Ha megkezdődik az AdBlue
®-tartály
tartalékának felhasználása, ill. az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás bekapcsolásakor
egy műszer jelzi, hogy kb. hány kilométert
tehet még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer. 2400
és 600 km közötti hatótávolság
A gyújtás bekapcsolásakor az
AdBlue visszajelző lámpa világít
hangjelzés, és a „Töltse fel az
AdBlue: tartályt: indítás letiltva
1500 km múlva” üzenet kíséretében,
a még megtehető távolságot
kilométerben vagy mér földben
jelezve ki.
Menet közben az üzenet 300
km-enként
megjelenik, amíg az AdBlue tartályt fel nem
tölti.
A folyadék elérte a tartalékszintet; végezze el a
feltöltést, amint lehet.
Az üzenetek mellett javasolja a rendszer, hogy
ne töltsön a tartályba 10
liternél több AdBlue
folyadékot.
Az AdBlue® folyadék hiánya
miatti motorindítás-gátlás
veszélye esetén
Amint az AdBlue®-tartály kiürül, az
előírásoknak megfelelően automatikusan
működésbe lép a motor indítását
megakadályozó funkció. A hatótávolság meghaladja a 2400
km-t
Gyújtás ráadásakor nem jelenik meg a
hatótávolságra vonatkozó automatikus üzenet a
kombinált kijelzőn.
A gomb átmeneti megnyomásakor
megjelenik a hatótávolság, a
következő üzenet kíséretében
„ AdBlue: A hatótávolság nagyobb
lehet, mint 2400 km”, ha az AdBlue
folyadékszintje engedi, azzal az
üzenettel, hogy legalább 10
litert
rátölthet.
Fedélzeti műszerek

33

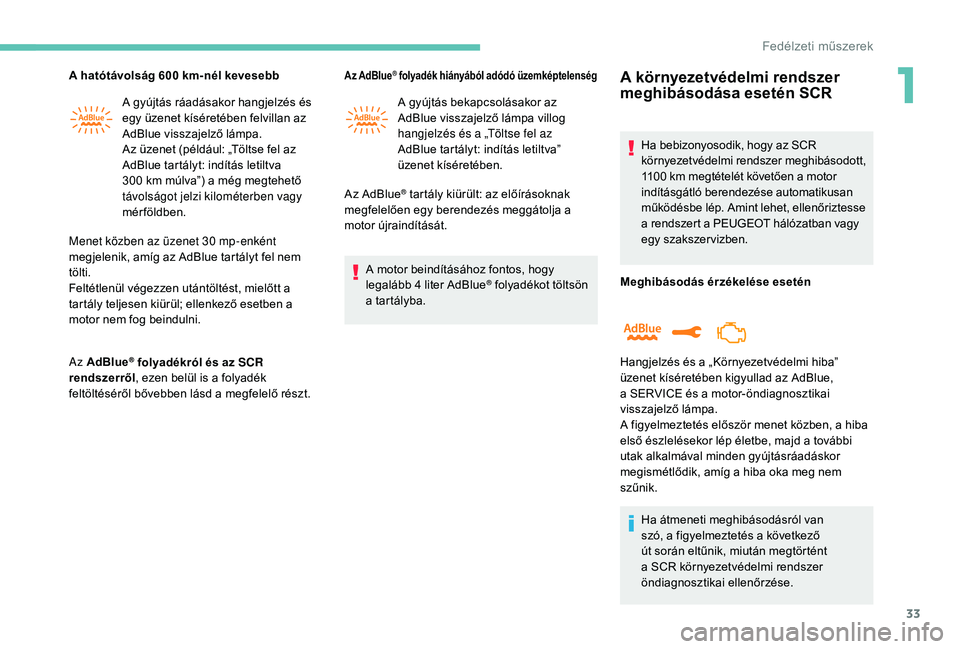

A hatótávolság 600 km-nél kevesebb
A g yújtás ráadásakor hangjelzés és
egy üzenet kíséretében felvillan az
AdBlue visszajelző lámpa.
Az üzenet (például: „Töltse fel az
AdBlue tartályt: indítás letiltva
300
km múlva”) a még megtehető
távolságot jelzi kilométerben vagy
mérföldben.
Menet közben az üzenet 30
mp-enként
megjelenik, amíg az AdBlue tartályt fel nem
tölti.
Feltétlenül végezzen utántöltést, mielőtt a
tartály teljesen kiürül; ellenkező esetben a
motor nem fog beindulni.
Az AdBlue
® folyadékról és az SCR
rendszerről , ezen belül is a folyadék
feltöltéséről bővebben lásd a megfelelő részt.
Az AdBlue® folyadék hiányából adódó üzemképtelenség
A gyújtás bekapcsolásakor az
AdBlue visszajelző lámpa villog
hangjelzés és a „Töltse fel az
AdBlue tartályt: indítás letiltva”
üzenet kíséretében.
Az AdBlue
® tartály kiürült: az előírásoknak
megfelelően egy berendezés meggátolja a
motor újraindítását.
A motor beindításához fontos, hogy
legalább 4
liter AdBlue
® folyadékot töltsön
a tartályba.
A környezetvédelmi rendszer
meghibásodása esetén SCR
Ha bebizonyosodik, hogy az SCR
környezetvédelmi rendszer meghibásodott,
1100
km megtételét követően a motor
indításgátló berendezése automatikusan
működésbe lép. Amint lehet, ellenőriztesse
a rendszert a PEUGEOT hálózatban vagy
egy szakszervizben.
Meghibásodás érzékelése esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyullad az AdBlue,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpa.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik. Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése.
1
Fedélzeti műszerek

34

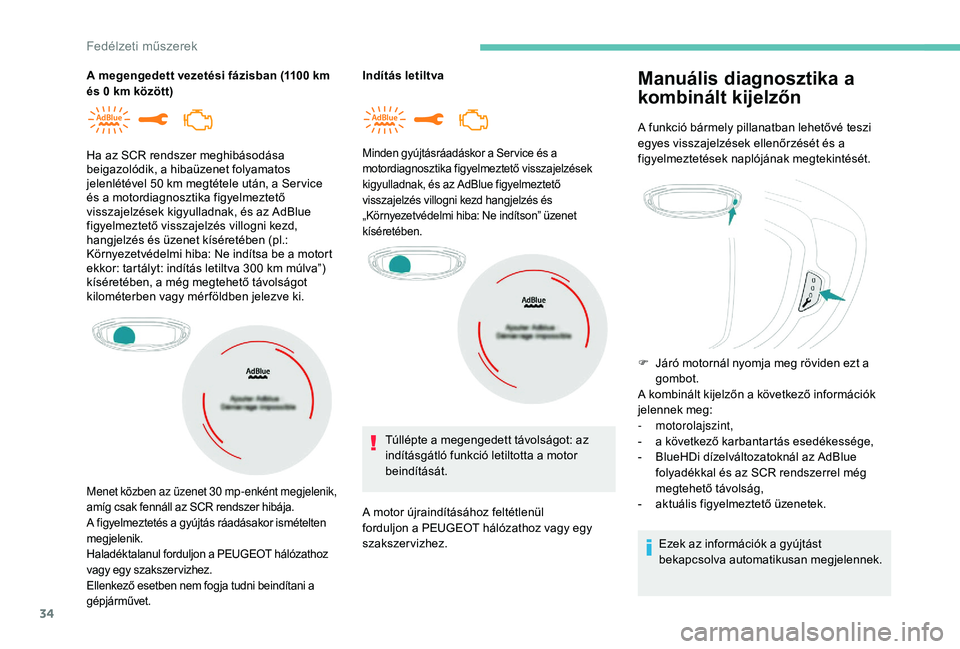

A megengedett vezetési fázisban (1100 km
é s 0 km között) Indítás letiltva
Ha az SCR rendszer meghibásodása
beigazolódik, a hibaüzenet folyamatos
jelenlétével 50
km megtétele után, a Ser vice
és a motordiagnosztika figyelmeztető
visszajelzések kigyulladnak, és az AdBlue
figyelmeztető visszajelzés villogni kezd,
hangjelzés és üzenet kíséretében (pl.:
Környezetvédelmi hiba: Ne indítsa be a motort
ekkor: tartályt: indítás letiltva 300
km múlva”)
kíséretében, a még megtehető távolságot
kilométerben vagy mér földben jelezve ki.
Menet közben az üzenet 30 mp-enként megjelenik,
a míg csak fennáll az SCR rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor ismételten
megjelenik.
Haladéktalanul forduljon a PEUGEOT hálózathoz
vagy egy szakszer vizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
Minden gyújtásráadáskor a Ser vice és a
motordiagnosztika figyelmeztető visszajelzések
kigyulladnak, és az AdBlue figyelmeztető
visszajelzés villogni kezd hangjelzés és
„Környezetvédelmi hiba: Ne indítson” üzenet
kíséretében.
Túllépte a megengedett távolságot: az
indításgátló funkció letiltotta a motor
beindítását.
A motor újraindításához feltétlenül
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Manuális diagnosztika a
kombinált kijelzőn
A funkció bármely pillanatban lehetővé teszi
egyes visszajelzések ellenőrzését és a
figyelmeztetések naplójának megtekintését.
F

J
áró motornál nyomja meg röviden ezt a
gombot.
A kombinált kijelzőn a következő információk
jelennek meg:
-


motorolajszint,
-

a k
övetkező karbantartás esedékessége,
-

B
lueHDi dízelváltozatoknál az AdBlue
folyadékkal és az SCR rendszerrel még
megtehető távolság,
-

a
ktuális figyelmeztető üzenetek.
Ezek az információk a gyújtást
bekapcsolva automatikusan megjelennek.
Fedélzeti műszerek

35

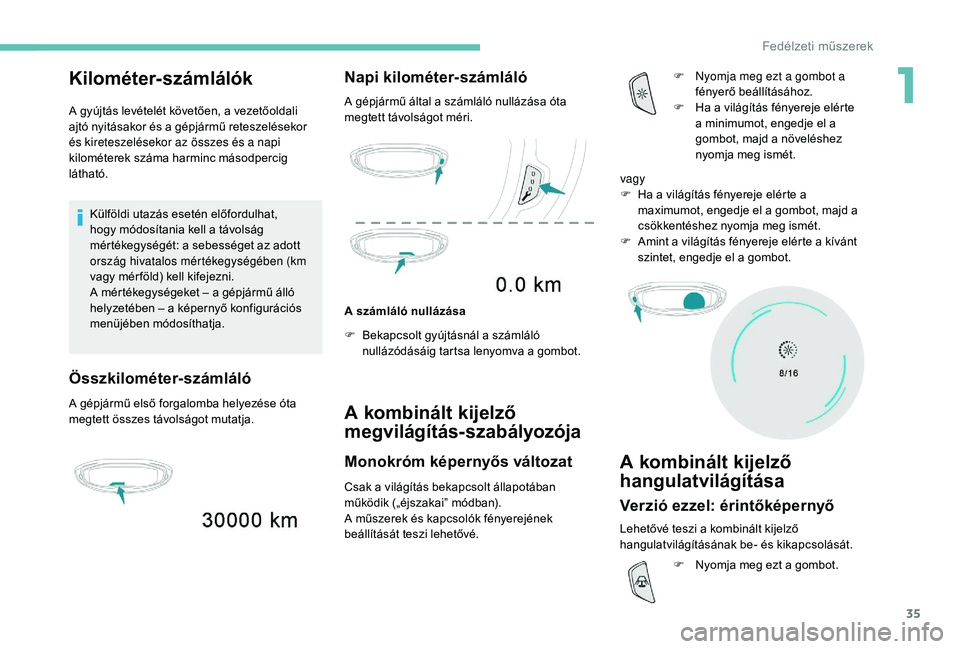

Kilométer-számlálók
A gyújtás levételét követően, a vezetőoldali
ajtó nyitásakor és a gépjármű reteszelésekor
és kireteszelésekor az összes és a napi
kilométerek száma harminc másodpercig
látható.Külföldi utazás esetén előfordulhat,
hogy módosítania kell a távolság
mértékegységét: a sebességet az adott
ország hivatalos mértékegységében (km
vagy mér föld) kell kifejezni.
A mértékegységeket – a gépjármű álló
helyzetében – a képernyő konfigurációs
menüjében módosíthatja.
Összkilométer-számláló
A gépjármű első forgalomba helyezése óta
megtett összes távolságot mutatja.
Napi kilométer-számláló
A gépjármű által a számláló nullázása óta
megtett távolságot méri.
A számláló nullázása
F

B
ekapcsolt gyújtásnál a számláló
nullázódásáig tartsa lenyomva a gombot.
A kombinált kijelző
megvilágítás-szabályozója
Monokróm képernyős változat
Csak a világítás bekapcsolt állapotában
működik („éjszakai” módban).
A műszerek és kapcsolók fényerejének
beállítását teszi lehetővé. F

N
yomja meg ezt a gombot a
fényerő beállításához.
F
H
a a világítás fényereje elérte
a minimumot, engedje el a
gombot, majd a növeléshez
nyomja meg ismét.
A kombinált kijelző
hangulatvilágítása
Verzió ezzel: érintőképernyő
Lehetővé teszi a kombinált kijelző
hangulatvilágításának be- és kikapcsolását. vagy
F

H
a a világítás fényereje elérte a
maximumot, engedje el a gombot, majd a
csökkentéshez nyomja meg ismét.
F
A
mint a világítás fényereje elérte a kívánt
szintet, engedje el a gombot.
F
N
yomja meg ezt a gombot.
1
Fedélzeti műszerek

36

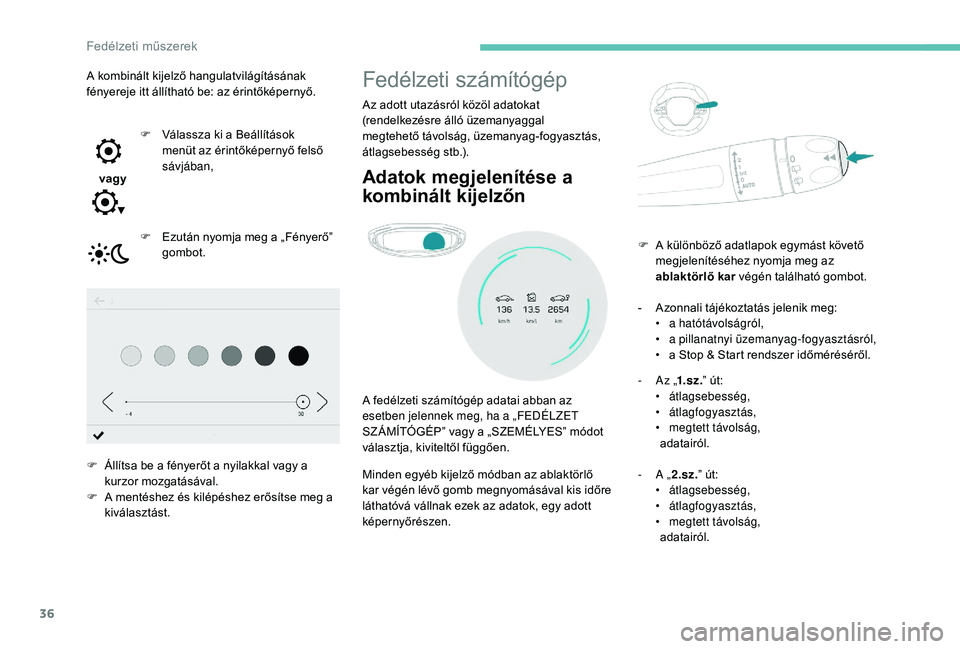

Fedélzeti számítógép
Az adott utazásról közöl adatokat
(rendelkezésre álló üzemanyaggal
megtehető távolság, üzemanyag-fogyasztás,
átlagsebesség stb.).
Adatok megjelenítése a
kombinált kijelzőn
A fedélzeti számítógép adatai abban az
esetben jelennek meg, ha a „FEDÉLZET
SZ ÁMÍTÓGÉP” vagy a „SZEMÉLYES” módot
választja, kiviteltől függően.
Minden egyéb kijelző módban az ablaktörlő
kar végén lévő gomb megnyomásával kis időre
láthatóvá vállnak ezek az adatok, egy adott
képernyőrészen.-

A
zonnali tájékoztatás jelenik meg:
•
a
hatótávolságról,
•
a
pillanatnyi üzemanyag-fogyasztásról,
•
a S
top & Start rendszer időméréséről.
-
A
z „
1.sz . ” út:
• átlagsebesség,
• átlagfogyasztás,
•
m

egtett távolság,
adatairól.
-

A „2

.sz.” út:
•


átlagsebesség,
•


átlagfogyasztás,
•
m

egtett távolság,
adatairól.
F

A k
ülönböző adatlapok egymást követő
megjelenítéséhez nyomja meg az
ablaktörlő kar végén található gombot.
A kombinált kijelző hangulatvilágításának
fényereje itt állítható be: az érintőképernyő.
vagy F

V

álassza ki a Beállítások
menüt az érintőképernyő felső
sávjában,
F

E

zután nyomja meg a „Fényerő”
gombot.
F

Á

llítsa be a fényerőt a nyilakkal vagy a
kurzor mozgatásával.
F

A m

entéshez és kilépéshez erősítse meg a
kiválasztást.
Fedélzeti műszerek

37

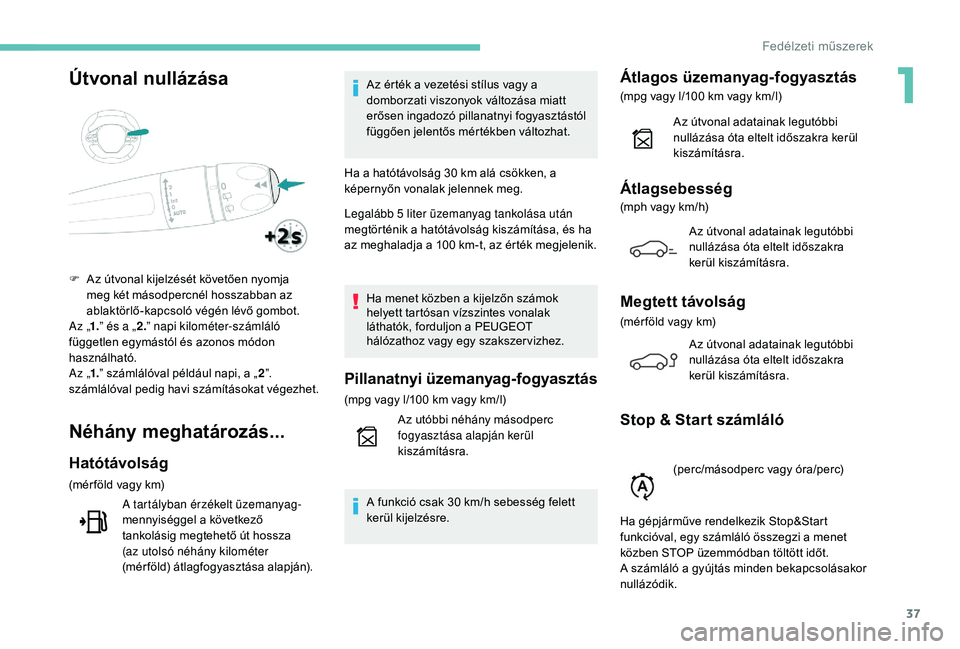

Útvonal nullázása
Néhány meghatározás...
Hatótávolság
(mér föld vagy km)A tartályban érzékelt üzemanyag-
mennyiséggel a következő
tankolásig megtehető út hossza
(az utolsó néhány kilométer
(mérföld) átlagfogyasztása alapján). Az érték a vezetési stílus vagy a
domborzati viszonyok változása miatt
erősen ingadozó pillanatnyi fogyasztástól
függően jelentős mértékben változhat.
Ha a hatótávolság 30 km alá csökken, a
képernyőn vonalak jelennek meg.
Legalább 5

liter üzemanyag tankolása után
megtörténik a hatótávolság kiszámítása, és ha
az meghaladja a 100 km-t, az érték megjelenik.
Ha menet közben a kijelzőn számok
helyett tartósan vízszintes vonalak
láthatók, forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Pillanatnyi üzemanyag-fogyasztás
(mpg vagy l/100 km vagy km/l)
A z utóbbi néhány másodperc
fogyasztása alapján kerül
kiszámításra.
A funkció csak 30
km/h sebesség felett
kerül kijelzésre.
Átlagos üzemanyag-fogyasztás
(mpg vagy l/100 km vagy km/l)
A z útvonal adatainak legutóbbi
nullázása óta eltelt időszakra kerül
kiszámításra.
Átlagsebesség
(mph vagy km/h)
Az útvonal adatainak legutóbbi
nullázása óta eltelt időszakra
kerül kiszámításra.
Megtett távolság
(mér föld vagy km)Az útvonal adatainak legutóbbi
nullázása óta eltelt időszakra
kerül kiszámításra.
Stop & Start számláló
F Az útvonal kijelzését követően nyomja meg két másodpercnél hosszabban az
ablaktörlő-kapcsoló végén lévő gombot.
Az „ 1.” és a „ 2.” napi kilométer-számláló
független egymástól és azonos módon
használható.
Az „ 1.” számlálóval például napi, a „ 2”.
számlálóval pedig havi számításokat végezhet.
(perc/másodperc vagy óra/perc)
Ha gépjárműve rendelkezik Stop&Start
funkcióval, egy számláló összegzi a menet
közben STOP üzemmódban töltött időt.
A számláló a gyújtás minden bekapcsolásakor
nullázódik.
1
Fedélzeti műszerek

38

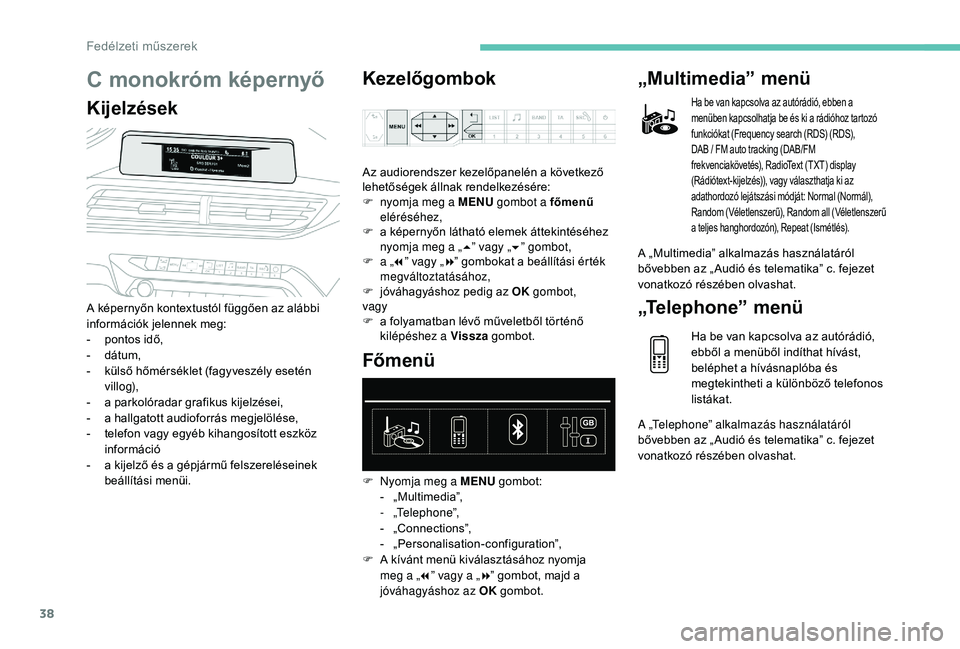

C monokróm képernyő
KijelzésekKezelőgombok
A képernyőn kontextustól függően az alábbi
információk jelennek meg:
-

p
ontos idő,
-

d
átum,
-

k
ülső hőmérséklet (fagyveszély esetén
v ill o g),
-

a p
arkolóradar grafikus kijelzései,
-

a h
allgatott audioforrás megjelölése,
-

t
elefon vagy egyéb kihangosított eszköz
információ
-

a k
ijelző és a gépjármű felszereléseinek
beállítási menüi. Az audiorendszer kezelőpanelén a következő
lehetőségek állnak rendelkezésére:
F

n
yomja meg a MENU
gombot a főmenű
eléréséhez,
F
a k
épernyőn látható elemek áttekintéséhez
nyomja meg a „ 5” vagy „ 6” gombot,
F
a „
7” v
agy „
8” gombokat a beállítási érték
megváltoztatásához,
F
j
óváhagyáshoz pedig az OK
gombot,
vagy
F a f olyamatban lévő műveletből történő
kilépéshez a Vissza gombot.
Főmenü
F Nyomja meg a MENU gombot:
- „ Multimedia”,
-


„Telephone”,
-
„

Connections”,
-
„

Personalisation-configuration”,
F

A k
ívánt menü kiválasztásához nyomja
meg a „ 7” vagy a „ 8” gombot, majd a
jóváhagyáshoz az OK gombot.
„Multimedia” menü
Ha be van kapcsolva az autórádió, ebben a
menüben kapcsolhatja be és ki a rádióhoz tartozó
funkciókat (Frequency search (RDS) (RDS),
DAB / FM auto tracking (DAB/FM
frekvenciakövetés), RadioText (TXT) display
(Rádiótext-kijelzés)), vagy választhatja ki az
adathordozó lejátszási módját: Normal (Normál),
Random (Véletlenszerű), Random all (Véletlenszerű
a teljes hanghordozón), Repeat (Ismétlés).
A „Multimedia” alkalmazás használatáról
bővebben az „ Audió és telematika” c. fejezet
vonatkozó részében olvashat.
„Te l e p h o n e ” m e n ü
Ha be van kapcsolva az autórádió,
ebből a menüből indíthat hívást,
beléphet a hívásnaplóba és
megtekintheti a különböző telefonos
listákat.
A „Telephone” alkalmazás használatáról
bővebben az „ Audió és telematika” c. fejezet
vonatkozó részében olvashat.
Fedélzeti műszerek
