229

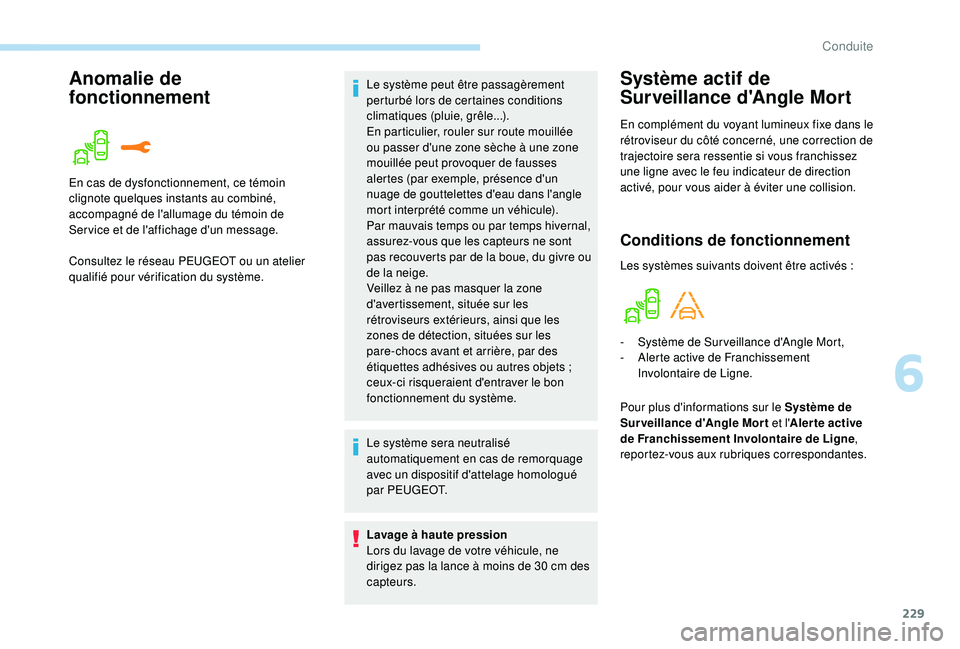

Anomalie de
fonctionnementSystème actif de
Surveillance d'Angle Mort
En complément du voyant lumineux fixe dans le
rétroviseur du côté concerné, une correction de
trajectoire sera ressentie si vous franchissez
une ligne avec le feu indicateur de direction
activé, pour vous aider à éviter une collision.
Conditions de fonctionnement
Les systèmes suivants doivent être activés :
E
n cas de dysfonctionnement, ce témoin
clignote quelques instants au combiné,
accompagné de l'allumage du témoin de
Ser vice et de l'affichage d'un message.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses
alertes (par exemple, présence d'un
nuage de gouttelettes d'eau dans l'angle
mort interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets

;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30

cm des
capteurs. -

S
ystème de Sur veillance d'Angle Mort,
-

A
lerte active de Franchissement
Involontaire de Ligne.
Pour plus d'informations sur le Système de
Surveillance d'Angle Mort et l'Aler te active
de Franchissement Involontaire de Ligne ,
reportez-vous aux rubriques correspondantes.
6
Conduite

230

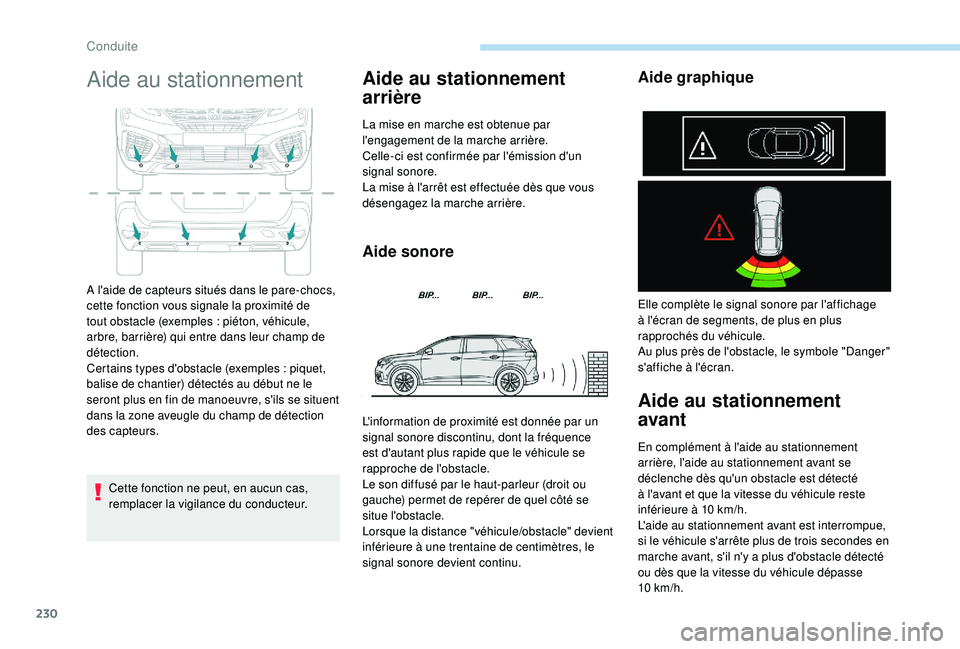

Aide au stationnement
Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonoreAide graphique
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10
km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.
A l'aide de capteurs situés dans le pare-chocs,
cette fonction vous signale la proximité de
tout obstacle (exemples

: piéton, véhicule,
arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples

: piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manoeuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs. L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.Elle complète le signal sonore par l'affichage
à l'écran de segments, de plus en plus
rapprochés du véhicule.
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Conduite

231

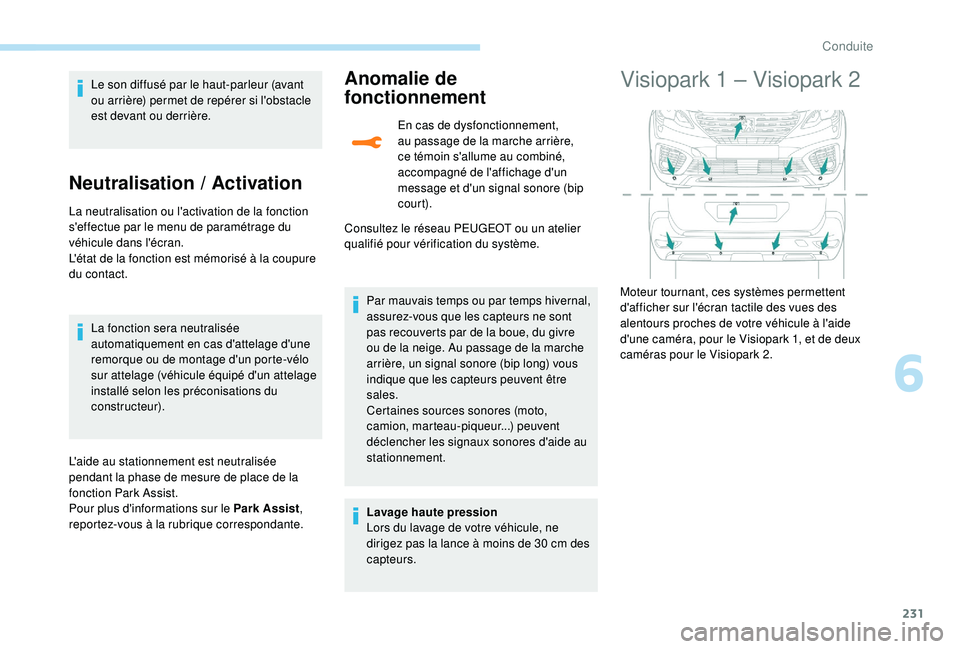

Le son diffusé par le haut-parleur (avant
ou arrière) permet de repérer si l'obstacle
est devant ou derrière.
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
s'effectue par le menu de paramétrage du
véhicule dans l'écran.
L'état de la fonction est mémorisé à la coupure
du contact.La fonction sera neutralisée
automatiquement en cas d'attelage d'une
remorque ou de montage d'un porte-vélo
sur attelage (véhicule équipé d'un attelage
installé selon les préconisations du
constructeur).
L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist.
Pour plus d'informations sur le Park Assist ,
reportez-vous à la rubrique correspondante.
Anomalie de
fonctionnement
En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore (bip
cour t).
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs. Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d'aide au
stationnement.
Visiopark 1 – Visiopark 2
Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour le Visiopark 1, et de deux
caméras pour le Visiopark 2.
6
Conduite

232

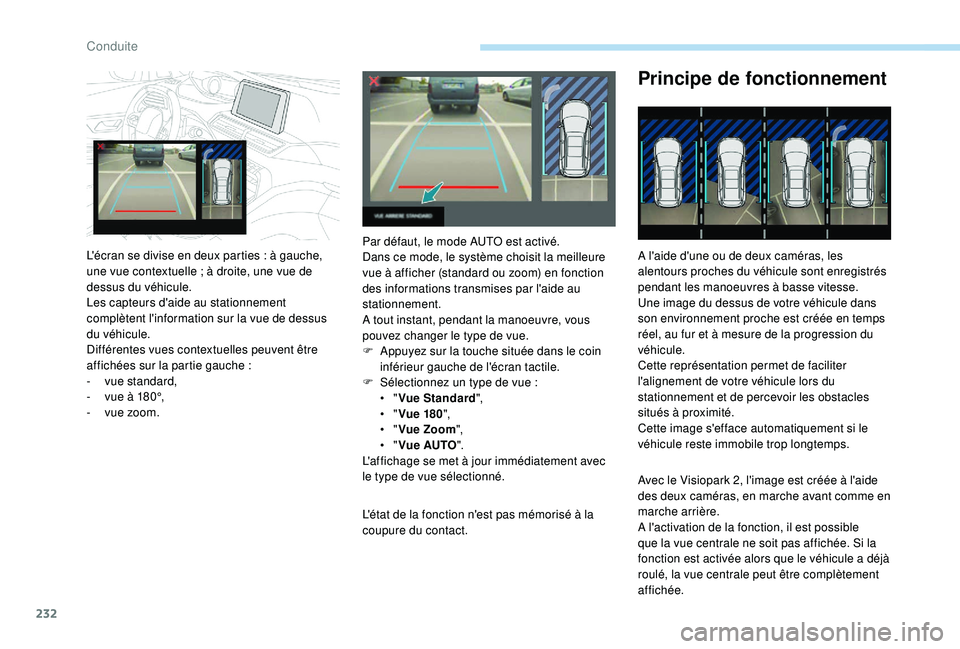

L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement
A l'aide d'une ou de deux caméras, les
alentours proches du véhicule sont enregistrés
pendant les manoeuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel, au fur et à mesure de la progression du
véhicule.
Cette représentation permet de faciliter
l'alignement de votre véhicule lors du
stationnement et de percevoir les obstacles
situés à proximité.
Cette image s'efface automatiquement si le
véhicule reste immobile trop longtemps.
Avec le Visiopark 2, l'image est créée à l'aide
des deux caméras, en marche avant comme en
marche arrière.
A l'activation de la fonction, il est possible
que la vue centrale ne soit pas affichée. Si la
fonction est activée alors que le véhicule a déjà
roulé, la vue centrale peut être complètement
affichée.
L'écran se divise en deux parties

: à gauche,
une vue contextuelle

; à droite, une vue de
dessus du véhicule.
Les capteurs d'aide au stationnement
complètent l'information sur la vue de dessus
du véhicule.
Différentes vues contextuelles peuvent être
affichées sur la partie gauche

:
-

v

ue standard,
-

v

ue à 180°,
-

v

ue zoom. Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom) en fonction
des informations transmises par l'aide au
stationnement.
A tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
F

A

ppuyez sur la touche située dans le coin
inférieur gauche de l'écran tactile.
F

S

électionnez un type de vue

:
•

" Vue Standard ",
•

" Vue 180 ",
•

" Vue Zoom ",
•

" Vue AUTO ".
L'affichage se met à jour immédiatement avec
le type de vue sélectionné.
Conduite

233

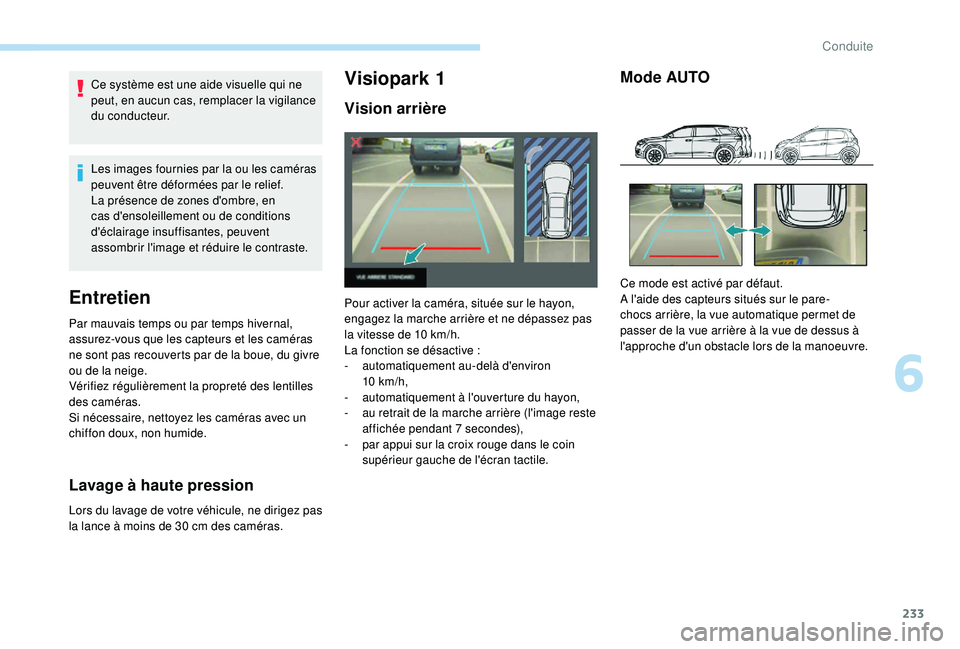

Ce système est une aide visuelle qui ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Les images fournies par la ou les caméras
peuvent être déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
Entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs et les caméras
ne sont pas recouverts par de la boue, du givre
ou de la neige.
Vérifiez régulièrement la propreté des lentilles
des caméras.
Si nécessaire, nettoyez les caméras avec un
chiffon doux, non humide.
Lavage à haute pression
Lors du lavage de votre véhicule, ne dirigez pas
la lance à moins de 30 cm des caméras.
Visiopark 1
Vision arrière
Pour activer la caméra, située sur le hayon,
engagez la marche arrière et ne dépassez pas
la vitesse de 10
km/h.
La fonction se désactive


:
-

a
utomatiquement au-delà d'environ
10


km/h,
-

a
utomatiquement à l'ouverture du hayon,
-

a
u retrait de la marche arrière (l'image reste
affichée pendant 7


secondes),
-

p
ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO
Ce mode est activé par défaut.
A l'aide des capteurs situés sur le pare-
chocs arrière, la vue automatique permet de
passer de la vue arrière à la vue de dessus à
l'approche d'un obstacle lors de la manoeuvre.
6
Conduite

234

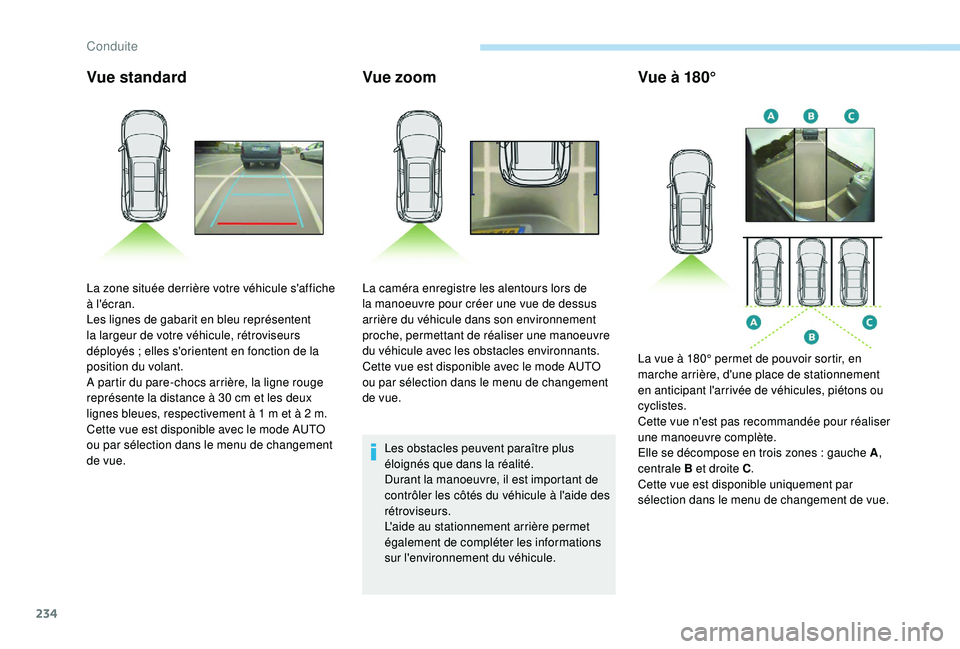

Vue standardVue zoom
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations
sur l'environnement du véhicule.
Vue à 180°
La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
A partir du pare-chocs arrière, la ligne rouge
représente la distance à 30
cm et les deux
lignes bleues, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue. La caméra enregistre les alentours lors de
la manoeuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manoeuvre
du véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
La vue à 180° permet de pouvoir sortir, en
marche arrière, d'une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche A,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Conduite

235

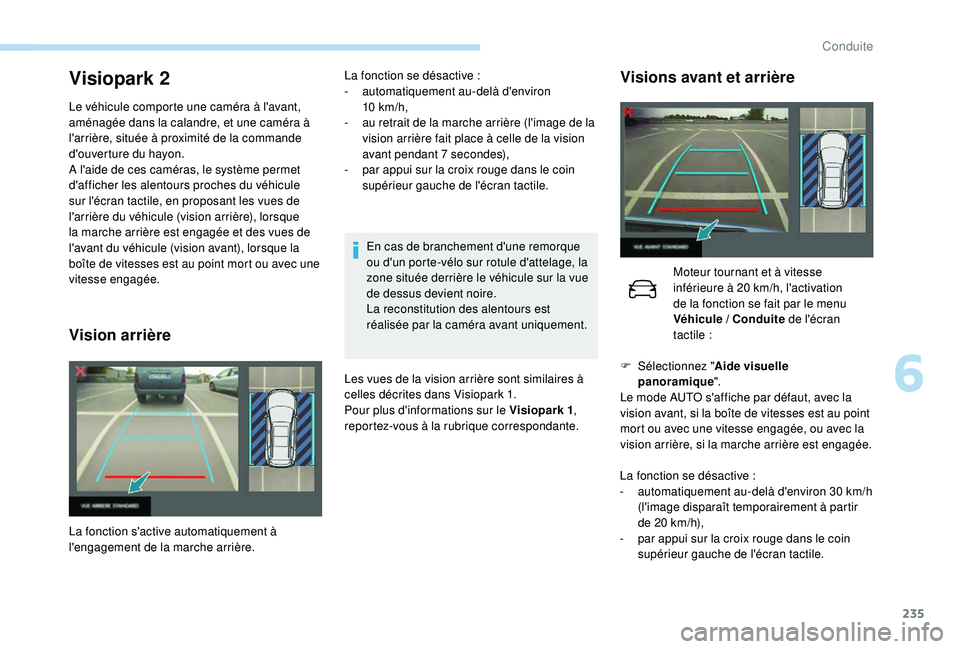

Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité de la commande
d'ouverture du hayon.
A l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule
sur l'écran tactile, en proposant les vues de
l'arrière du véhicule (vision arrière), lorsque
la marche arrière est engagée et des vues de
l'avant du véhicule (vision avant), lorsque la
boîte de vitesses est au point mort ou avec une
vitesse engagée.
Vision arrière
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue
de dessus devient noire.
La reconstitution des alentours est
réalisée par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans Visiopark 1.
Pour plus d'informations sur le Visiopark 1 ,
reportez-vous à la rubrique correspondante.
La fonction s'active automatiquement à
l'engagement de la marche arrière. La fonction se désactive


:
-

a
utomatiquement au-delà d'environ
10

km/h,
-

a
u retrait de la marche arrière (l'image de la
vision arrière fait place à celle de la vision
avant pendant 7

secondes),
-

p
ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Visions avant et arrière
La fonction se désactive :
- a utomatiquement au-delà d'environ 30 km/h
(l'image disparaît temporairement à partir
de 20
km/h),
-

p
ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile. Moteur tournant et à vitesse
inférieure à 20
km/h, l'activation
de la fonction se fait par le menu
Véhicule / Conduite de l'écran
tactile

:
F
Sél
ectionnez "
Aide visuelle
panoramique ".
Le mode AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
6
Conduite

236

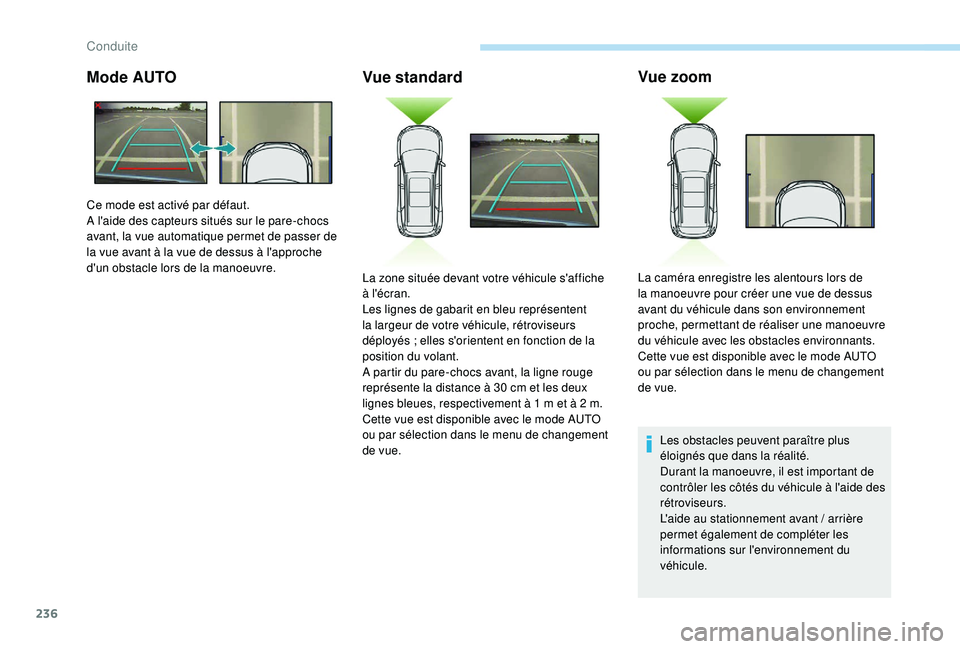

Mode AUTOVue standardVue zoom
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement avant / arrière
permet également de compléter les
informations sur l'environnement du
véhicule.
Ce mode est activé par défaut.
A l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer de
la vue avant à la vue de dessus à l'approche
d'un obstacle lors de la manoeuvre.
La zone située devant votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu représentent
la largeur de votre véhicule, rétroviseurs
déployés

; elles s'orientent en fonction de la
position du volant.
A partir du pare-chocs avant, la ligne rouge
représente la distance à 30

cm et les deux
lignes bleues, respectivement à 1

m et à 2

m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue. La caméra enregistre les alentours lors de
la manoeuvre pour créer une vue de dessus
avant du véhicule dans son environnement
proche, permettant de réaliser une manoeuvre
du véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Conduite

237
Vue à 180°
La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement
en anticipant l'arrivée de véhicules, cyclistes
ou piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche A,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Ce système apporte une assistance active
au stationnement : il détecte un espace de
stationnement puis pilote le système de
direction pour se garer dans cet espace.
Il commande la direction pendant que le
conducteur gère l'accélération, le freinage,
les rapports de vitesse et l'embrayage (boîte
de vitesses manuelle). Pendant les phases
d'entrée et de sortie du stationnement, le
système fournit des informations visuelles et
sonores au conducteur afin de sécuriser ses
manoeuvres. Plusieurs manoeuvres de marche
avant ou arrière peuvent être nécessaires.
A tout instant, le conducteur peut reprendre le
contrôle de la direction en saisissant le volant.
Ce système d'aide à la manoeuvre ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Le conducteur doit rester maître de son
véhicule en s'assurant que l'espace
reste dégagé pendant la totalité de la
manoeuvre.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles situés
dans leurs angles morts.
La fonction Park Assist ne peut pas
fonctionner moteur arrêté. Le Park Assist apporte une assistance aux
manoeuvres suivantes


:
B. Sortie de stationnement en "créneau".
A.
Stationnement en "créneau".
6
Conduite

238
Lorsque le Park Assist est activé, il
empêche le passage en mode STOP du
Stop & Start. En mode STOP, l'activation
du Park Assist redémarre le moteur.Le Park Assist prend en charge
l'assistance pour 4
cycles de manoeuvres
au maximum. La fonction se désactive à
l'issue de ces 4 cycles. Si vous estimez
que votre véhicule n'est pas positionné
correctement, vous devrez alors reprendre
le contrôle de la direction pour achever la
manoeuvre.
Le déroulement des manoeuvres et les
instructions de conduite s'affichent au
combiné. Vous devez toujours vérifier les alentours
de votre véhicule avant de commencer
une manoeuvre.
La fonction d'aide au stationnement est
indisponible pendant la phase de mesure
de place disponible. Elle intervient
ultérieurement, pendant les manoeuvres
pour vous avertir que votre véhicule se
rapproche d'un obstacle : le signal sonore
devient continu dès que la distance par
rapport à l'obstacle est inférieure à trente
centimètres.
Si vous aviez désactivé la fonction
d'aide au stationnement, elle sera
automatiquement réactivée au cours des
phases de manoeuvres assistées.
L'activation du Park Assist neutralise le
Système de Sur veillance d'Angle Mort.

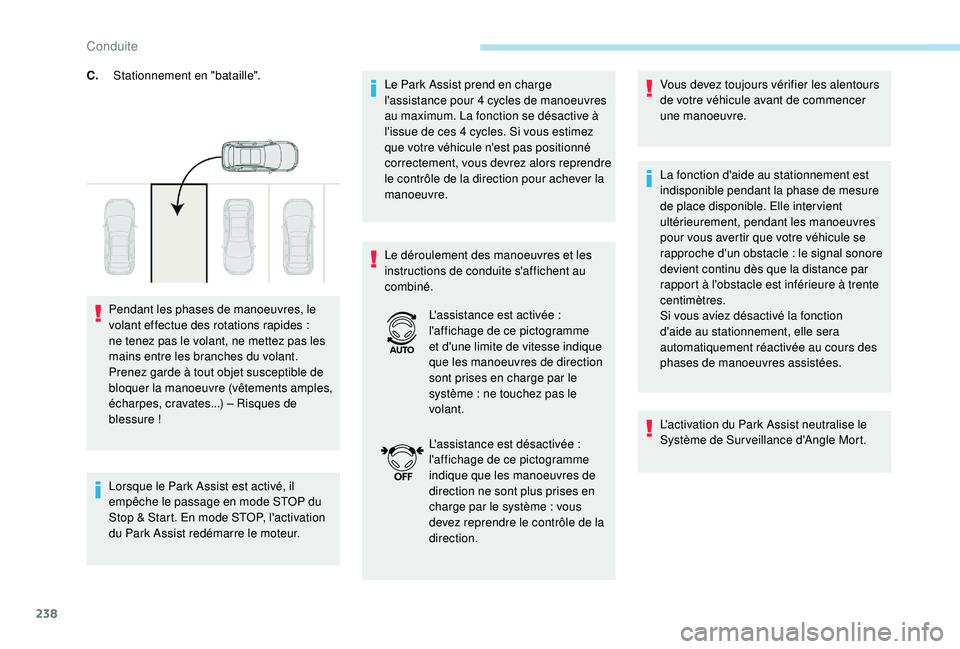

C.
Stationnement en "bataille".
Pendant les phases de manoeuvres, le
volant effectue des rotations rapides :
ne tenez pas le volant, ne mettez pas les
mains entre les branches du volant.
Prenez garde à tout objet susceptible de
bloquer la manoeuvre (vêtements amples,
écharpes, cravates...) – Risques de
blessure

! L'assistance est activée :
l'affichage de ce pictogramme
et d'une limite de vitesse indique
que les manoeuvres de direction
sont prises en charge par le
système : ne touchez pas le
volant.
L'assistance est désactivée :
l'affichage de ce pictogramme
indique que les manoeuvres de
direction ne sont plus prises en
charge par le système
: vous
devez reprendre le contrôle de la
direction.
Conduite
