PEUGEOT 5008 2017 Upute Za Rukovanje (in Croatian)

119

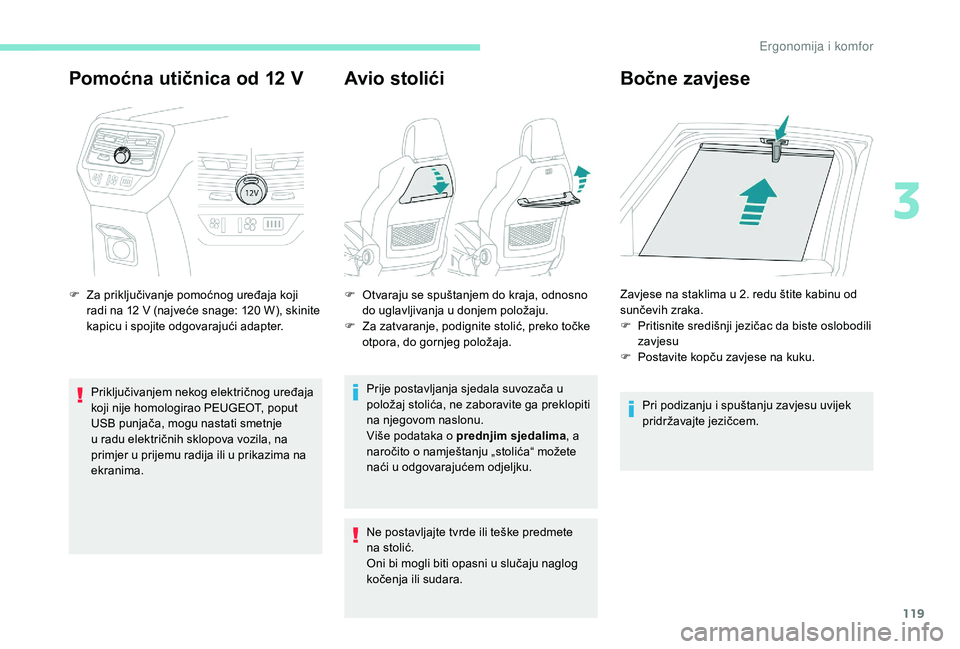

Pomoćna utičnica od 12 V
F Za priključivanje pomoćnog uređaja koji radi na 12 V (najveće snage: 120 W), skinite
kapicu i spojite odgovarajući adapter.
Priključivanjem nekog električnog uređaja
koji nije homologirao PEUGEOT, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
Avio stolići Bočne zavjese
Pri podizanju i spuštanju zavjesu uvijek
pridržavajte jezičcem.
F

O

tvaraju se spuštanjem do kraja, odnosno
do uglavljivanja u donjem položaju.
F

Z

a zatvaranje, podignite stolić, preko točke
otpora, do gornjeg položaja.
Prije postavljanja sjedala suvozača u
položaj stolića, ne zaboravite ga preklopiti
na njegovom naslonu.
Više podataka o prednjim sjedalima , a
naročito o namještanju „stolića“ možete
naći u odgovarajućem odjeljku.
Ne postavljajte tvrde ili teške predmete
na stolić.
Oni bi mogli biti opasni u slučaju naglog
kočenja ili sudara. Zavjese na staklima u 2. redu štite kabinu od
sunčevih zraka.
F

P
ritisnite središnji jezičac da biste oslobodili
zavjesu
F

P
ostavite kopču zavjese na kuku.
3
E

120

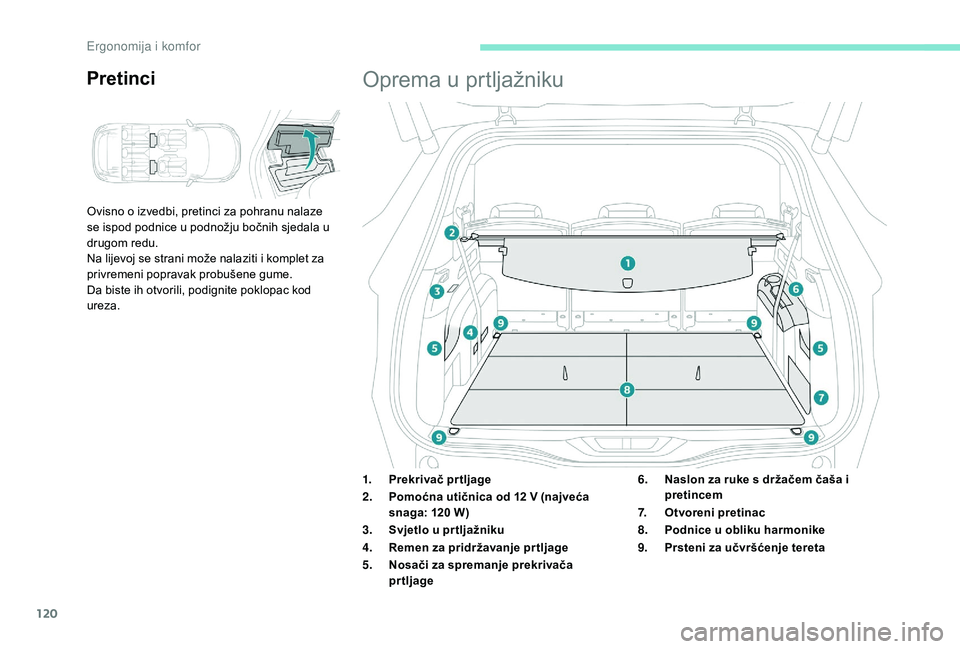

Ovisno o izvedbi, pretinci za pohranu nalaze
se ispod podnice u podnožju bočnih sjedala u
drugom redu.
Na lijevoj se strani može nalaziti i komplet za
privremeni popravak probušene gume.
Da biste ih otvorili, podignite poklopac kod
ureza.
PretinciOprema u prtljažniku
1.Prekrivač prtljage
2. Pomoćna utičnica od 12
V (najveća
snaga: 120
W)
3. Svjetlo u pr tljažniku
4. Remen za pridržavanje pr tljage
5. Nosači za spremanje prekrivača
prtljage 6.
Naslon za ruke s držačem čaša i
pretincem
7. Otvoreni pretinac
8. Podnice u obliku harmonike
9. Prsteni za učvršćenje tereta
Ergonomija i komfor

121
Prekrivač prtljage
U konfiguraciji s 5 sjedala, postavljen je iza
d rugog reda sjedala, s preklopljenim trećim
redom sjedala.
U konfiguraciji s 7
sjedala, spremljen je iza
trećeg reda sjedala.
Postavljanje Vađenje
F Izvadite vodilice prekrivača iz šina u
stupovima B.
F

P
ridržavajte prekrivač dok traje namatanje.
F

O
slobodite prekrivač pritiskanjem jedne od
ručica na krajevima nosača prekrivača.
F

P

ostavite lijevi i desni kraj kalema u utore
A , pri čemu pokretna zaklopka mora biti
sprijeda.
F

O

dmotavajte prekrivač dok ne dosegne
stupove prtljažnika.
F

U

metnite vodilice prekrivača u šine u
stupovima B .
Pretinci iza sjedala u trećem redu
F Provjerite da su sjedala u trećem redu
preklopljena.
F

P
reklopite pr ve dvije sklopive ploče.
F

P
ostavite prekrivač u prostor iznad naslona
za ruku u ravnini s naslonom i malo ga
ukosite.
F

G
urnite prekrivač do kraja dok ne dosegne
ureze raspoređene na stražnjoj strani
prtljažnika, pri čemu dvije šarke moraju biti
okrenute prema dolje.
F

O
tklopite sjedala u trećem redu.
Preklopljene sklopive ploče mogu se postaviti u
vodoravni ili uspravni položaj.
Da biste preklopili sjedala u trećem redu dok je
prekrivač spremljen u stražnjem dijelu, morate
podignuti sklopive ploče kako biste imali pristup
cr venim remenima za oslobađanje sjedala.
Pri naglom usporavanju, predmeti koji su
stavljeni na prekrivač prtljage mogu se
pretvoriti u projektile.
3
Ergonomija i komfor

122

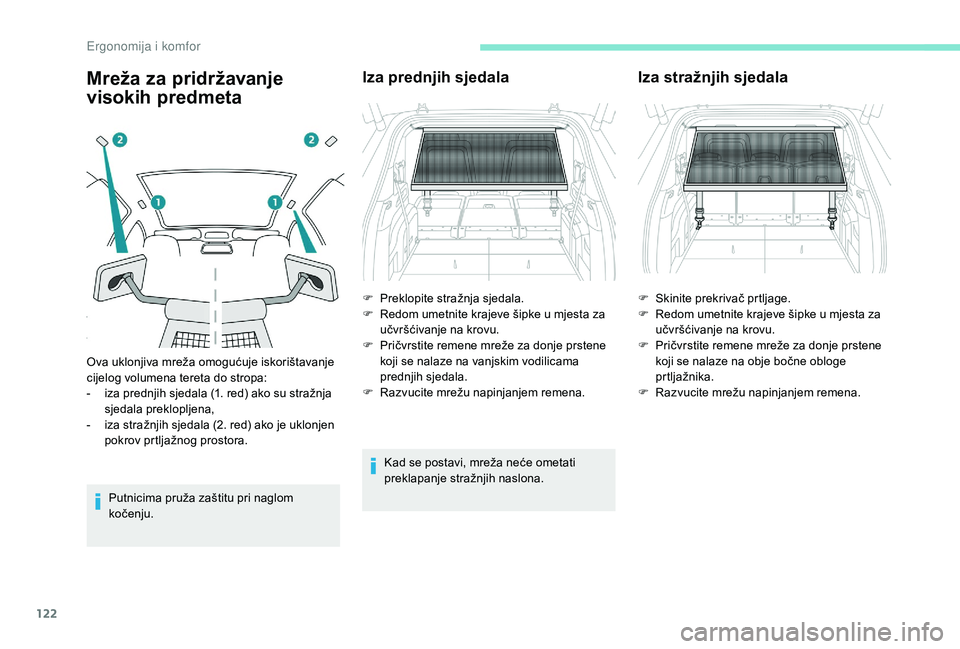

Mreža za pridržavanje
visokih predmeta
Putnicima pruža zaštitu pri naglom
kočenju.
Iza prednjih sjedala
Kad se postavi, mreža neće ometati
preklapanje stražnjih naslona.
Iza stražnjih sjedala
Ova uklonjiva mreža omogućuje iskorištavanje
cijelog volumena tereta do stropa:
-
i
za prednjih sjedala (1. red) ako su stražnja
sjedala preklopljena,
-

i
za stražnjih sjedala (2. red) ako je uklonjen
pokrov prtljažnog prostora. F

P
reklopite stražnja sjedala.
F
R
edom umetnite krajeve šipke u mjesta za
učvršćivanje na krovu.
F
P
ričvrstite remene mreže za donje prstene
koji se nalaze na vanjskim vodilicama
prednjih sjedala.
F

R
azvucite mrežu napinjanjem remena.F

S
kinite prekrivač prtljage.
F
R
edom umetnite krajeve šipke u mjesta za
učvršćivanje na krovu.
F
P
ričvrstite remene mreže za donje prstene
koji se nalaze na obje bočne obloge
prtljažnika.
F

R
azvucite mrežu napinjanjem remena.
E

123

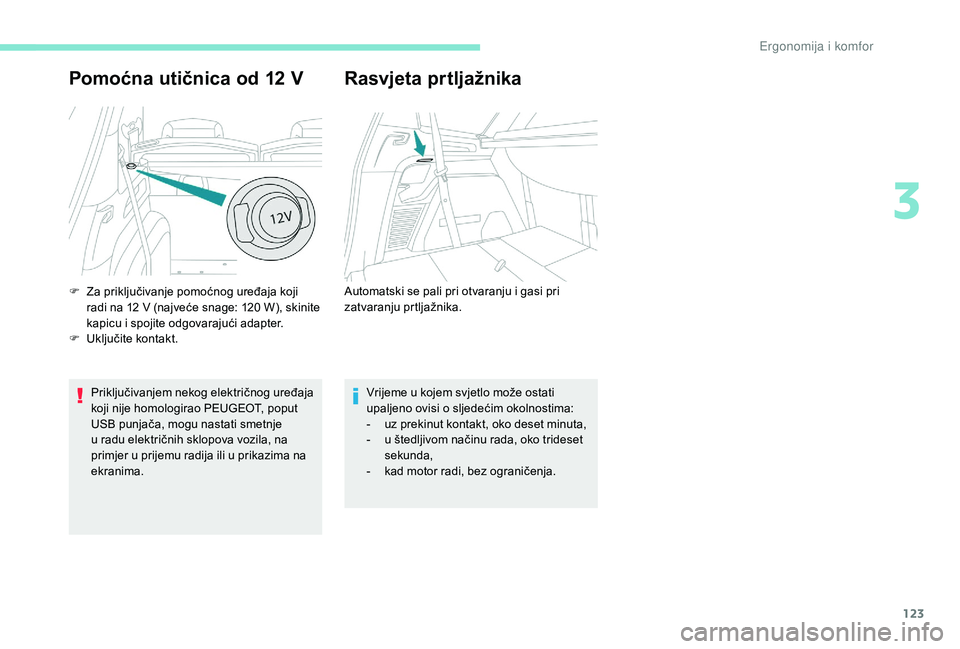

Pomoćna utičnica od 12 V
Priključivanjem nekog električnog uređaja
koji nije homologirao PEUGEOT, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
Rasvjeta prtljažnika
F Za priključivanje pomoćnog uređaja koji radi na 12 V (najveće snage: 120 W), skinite
kapicu i spojite odgovarajući adapter.
F

U
ključite kontakt. Automatski se pali pri otvaranju i gasi pri
zatvaranju prtljažnika.
Vrijeme u kojem svjetlo može ostati
upaljeno ovisi o sljedećim okolnostima:
-

u
z prekinut kontakt, oko deset minuta,
-

u š
tedljivom načinu rada, oko trideset
sekunda,
-

k
ad motor radi, bez ograničenja.
3
E

124
Sklopke vanjske rasvjete
Glavna svjetla
Izbor načina rada glavnih svjetala
F Okrenite prsten A kako biste željeni simbol poravnali s oznakom.
Automatsko paljenje svjetala.
Dnevna svjetla / kratka svjetla / duga
svjetla.
Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Funkcija Highway
U izvedbama s glavnim svjetlima
tehnologije „Full LED“, domet svjetlosnog
snopa kratkih svjetala automatski se
povećava kad brzina vozila postane veća
od 110
km/h.
Bez automatskog paljenja AUTO
S automatskim paljenjem AUTO Prebacivanje svjetala
F Za prebacivanje iz kratkih u duga svjetla
i obratno ili za uključivanje funkcije
automatskih dugih svjetala, povucite
sklopku B prema sebi.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, vozač može privremeno
uključiti duga svijetla povlačenjem ručice.
Prikazi
Na ploči s instrumentima pali se kontrolna
žaruljica kojom se potvrđuje da su
odgovarajuća svjetla upaljena.
Ugašena svjetla (prekinut kontakt) /
dnevna svjetla (pokrenut motor).
Na neispravnost nekog svjetla
upozorava stalno upaljena žaruljica
upozorenja, praćena prikazom
poruke i zvučnim signalom.
Rasvjeta i vidljivost

125

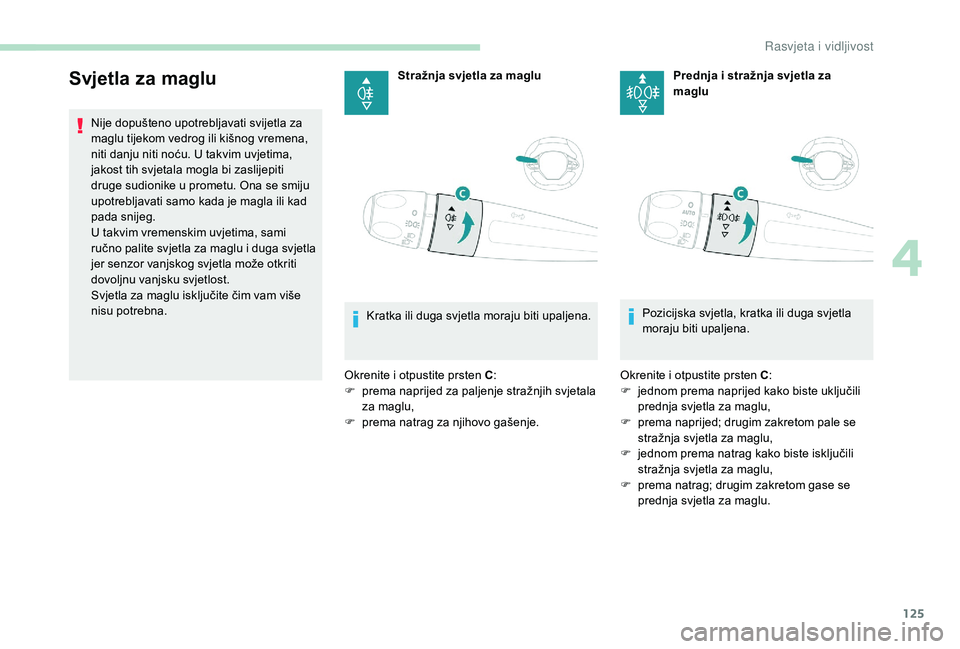

Svjetla za maglu
Nije dopušteno upotrebljavati svijetla za
maglu tijekom vedrog ili kišnog vremena,
niti danju niti noću. U takvim uvjetima,
jakost tih svjetala mogla bi zaslijepiti
druge sudionike u prometu. Ona se smiju
upotrebljavati samo kada je magla ili kad
pada snijeg.
U takvim vremenskim uvjetima, sami
ručno palite svjetla za maglu i duga svjetla
jer senzor vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost.
Svjetla za maglu isključite čim vam više
nisu potrebna.Stražnja svjetla za maglu
Kratka ili duga svjetla moraju biti upaljena.
Okrenite i otpustite prsten C :
F

p
rema naprijed za paljenje stražnjih svjetala
za maglu,
F

p
rema natrag za njihovo gašenje. Prednja i stražnja svjetla za
maglu
Pozicijska svjetla, kratka ili duga svjetla
moraju biti upaljena.
Okrenite i otpustite prsten C :
F

j
ednom prema naprijed kako biste uključili
prednja svjetla za maglu,
F

p
rema naprijed; drugim zakretom pale se
stražnja svjetla za maglu,
F

j
ednom prema natrag kako biste isključili
stražnja svjetla za maglu,
F

p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu.
4
R

126

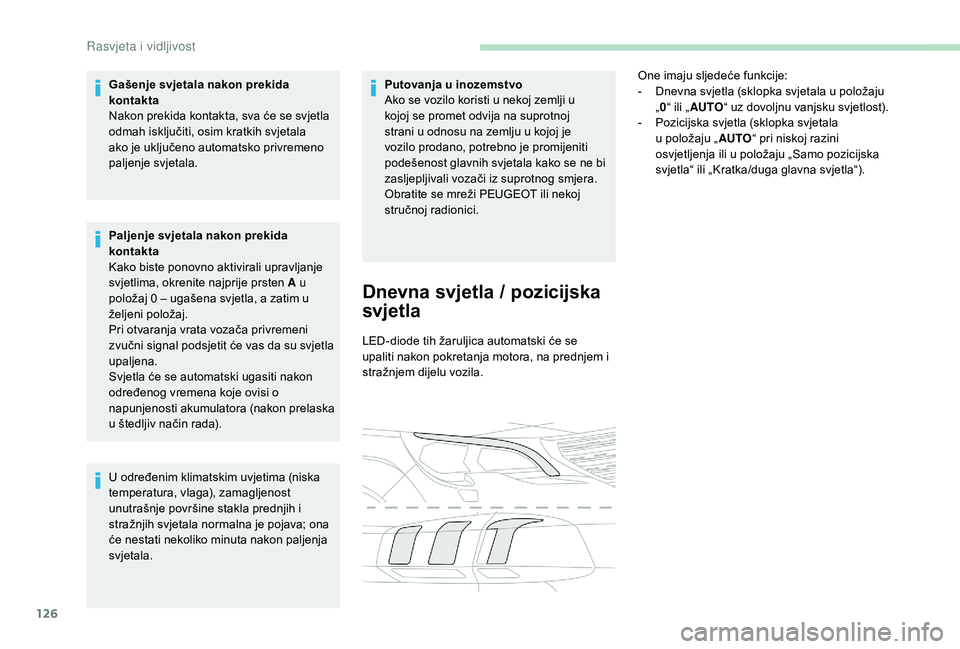

Gašenje svjetala nakon prekida
kontakta
Nakon prekida kontakta, sva će se svjetla
odmah isključiti, osim kratkih svjetala
ako je uključeno automatsko privremeno
paljenje svjetala.
Paljenje svjetala nakon prekida
kontakta
Kako biste ponovno aktivirali upravljanje
svjetlima, okrenite najprije prsten A u
položaj 0 – ugašena svjetla, a zatim u
željeni položaj.
Pri otvaranja vrata vozača privremeni
zvučni signal podsjetit će vas da su svjetla
upaljena.
Svjetla će se automatski ugasiti nakon
određenog vremena koje ovisi o
napunjenosti akumulatora (nakon prelaska
u štedljiv način rada).
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala. Putovanja u inozemstvo
Ako se vozilo koristi u nekoj zemlji u
kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je
vozilo prodano, potrebno je promijeniti
podešenost glavnih svjetala kako se ne bi
zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Dnevna svjetla / pozicijska
svjetla
LED-diode tih žaruljica automatski će se
upaliti nakon pokretanja motora, na prednjem i
stražnjem dijelu vozila.
One imaju sljedeće funkcije:
-

D
nevna svjetla (sklopka svjetala u položaju
„ 0 “ ili „ AUTO “ uz dovoljnu vanjsku svjetlost).
-
P
ozicijska svjetla (sklopka svjetala
u položaju „ AUTO“ pri niskoj razini
osvjetljenja ili u položaju „Samo pozicijska
svjetla“ ili „Kratka/duga glavna svjetla“).
Rasvjeta i vidljivost

127
Pokazivači smjera
Ako pokazivač smjera ostane uključen
dulje od dvadeset sekundi, njegovi zvučni
signali postat će sve glasniji kad brzina
vozila prijeđe 60 km/h.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti. U izvedbama s LED pokazivačima smjera,
paljenje je LED dioda dinamično.
Svjetlosna jakost dnevnih svjetala smanjuje
se za vrijeme dinamičnog paljenja pokazivača
smjera.
Parkirna svjetla
F Skretanje lijevo: spustite sklopku svjetala
preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F

O
visno o izvedbi, u roku od jedne minute
nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno
o tome na kojoj je strani promet (npr. ako
parkirate na desnoj strani, pritisnite sklopku
svjetala prema dolje tako da se upale
pozicijska svjetla na lijevoj strani). Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem kontrolne žaruljice
odgovarajućeg pokazivača smjera na ploči s
instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj.
4
R

128

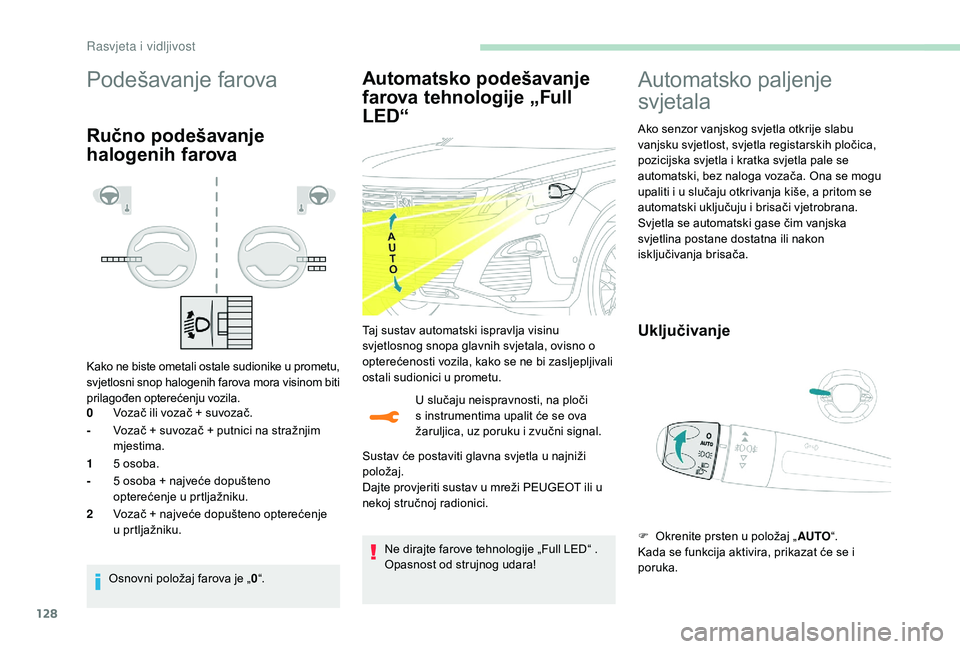

Podešavanje farova
Ručno podešavanje
halogenih farova
Kako ne biste ometali ostale sudionike u prometu,
svjetlosni snop halogenih farova mora visinom biti
prilagođen opterećenju vozila.Osnovni položaj farova je „ 0“.
Automatsko podešavanje
farova tehnologije „Full
LED“
U slučaju neispravnosti, na ploči
s instrumentima upalit će se ova
žaruljica, uz poruku i zvučni signal.
Sustav će postaviti glavna svjetla u najniži
položaj.
Dajte provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Ne dirajte farove tehnologije „Full LED“ .
Opasnost od strujnog udara!
0
Vozač ili vozač + suvozač.
- Vozač + suvozač + putnici na stražnjim
mjestima.
1 5

osoba.
- 5

osoba + najveće dopušteno
opterećenje u prtljažniku.
2 Vozač + najveće dopušteno opterećenje
u prtljažniku.
Automatsko paljenje
svjetala
Ako senzor vanjskog svjetla otkrije slabu
vanjsku svjetlost, svjetla registarskih pločica,
pozicijska svjetla i kratka svjetla pale se
automatski, bez naloga vozača. Ona se mogu
upaliti i u slučaju otkrivanja kiše, a pritom se
automatski uključuju i brisači vjetrobrana.
Svjetla se automatski gase čim vanjska
svjetlina postane dostatna ili nakon
isključivanja brisača.
UključivanjeTaj sustav automatski ispravlja visinu
svjetlosnog snopa glavnih svjetala, ovisno o
opterećenosti vozila, kako se ne bi zasljepljivali
ostali sudionici u prometu.
F

O
krenite prsten u položaj „AUTO“.
Kada se funkcija aktivira, prikazat će se i
poruka.
Rasvjeta i vidljivost
