W razie awarii

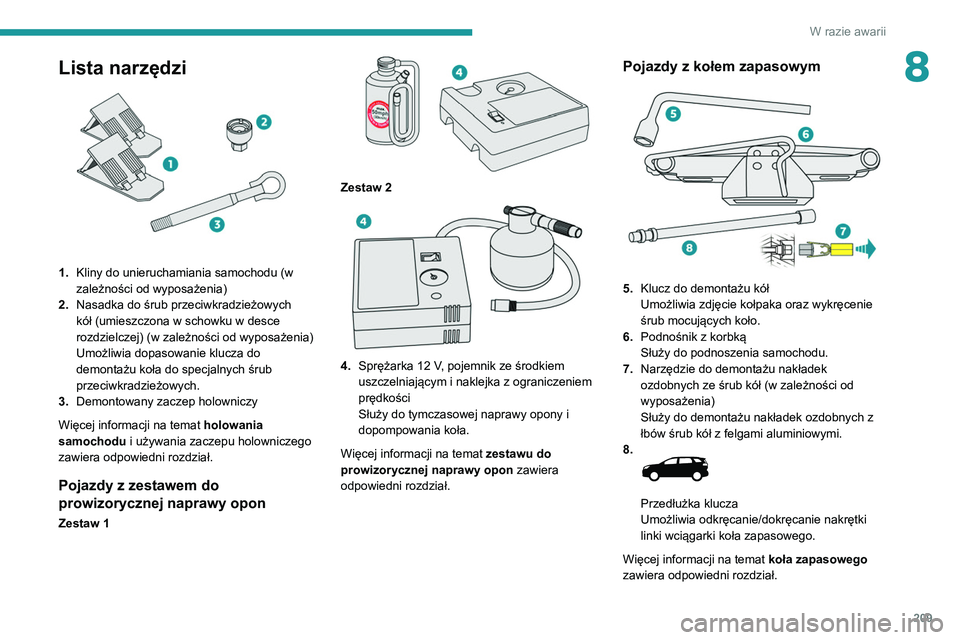

8Lista narzędzi

1.Kliny do unieruchamiania samochodu (w
zależności od wyposażenia)
2. Nasadka do śrub przeciwkradzieżowych
kół (umieszczona w schowku w desce
rozdzielczej) (w zależności od wyposażenia)
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
przeciwkradzieżowych.
3. Demontowany zaczep holowniczy
Więcej informacji na temat holowania
samochodu i używania zaczepu holowniczego
zawiera odpowiedni rozdział.
Pojazdy z zestawem do
prowizorycznej naprawy opon
Zestaw 1

Zestaw 2

4. Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.
Pojazdy z kołem zapasowym

5. Klucz do demontażu kół
Umożliwia zdjęcie kołpaka oraz wykręcenie
śrub mocujących koło.
6. Podnośnik z korbką
Służy do podnoszenia samochodu.
7. Narzędzie do demontażu nakładek
ozdobnych ze śrub kół (w zależności od
wyposażenia)
Służy do demontażu nakładek ozdobnych z
łbów śrub kół z felgami aluminiowymi.
8.


Przedłużka klucza
Umożliwia odkręcanie/dokręcanie nakrętki
linki wciągarki koła zapasowego.
Więcej informacji na temat koła zapasowego
zawiera odpowiedni rozdział.

210
W razie awarii
Narzędzia są dostosowane do danego
samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie używać innego podnośnika niż
dostarczony z danym samochodem.
Jeżeli samochód nie jest wyposażony
w oryginalny podnośnik, należy się
skontaktować z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby zaopatrzyć
się w podnośnik przewidziany przez
producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Zestaw do prowizorycznej
naprawy opony
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Zestaw składający się ze sprężarki i pojemnika
ze środkiem uszczelniającym umożliwia
tymczasową naprawę opony, aby kierowca
mógł dojechać do najbliższego zakładu
wulkanizacyjnego.
Zestaw może być stosowany do naprawy
większości otworów powstałych w wyniku
przebicia opony w obszarze bieżnika.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w
oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie
będzie utrudniał ruchu drogowego i zaciągnąć
hamulec postojowy

.
►

Zastosować się do instrukcji bezpieczeństwa
(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.)
zgodnie z przepisami obowiązującymi w kraju, w
którym odbywa się jazda.
►


W

yłączyć zapłon.

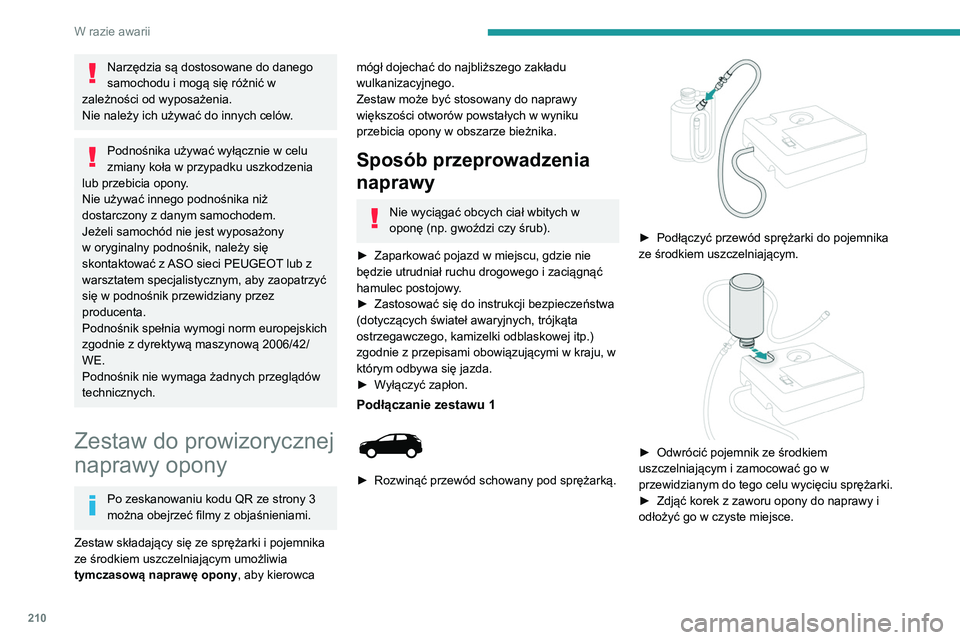

Podłączanie zestawu 1

► Rozwinąć przewód schowany pod sprężarką.

► Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.


► Odwrócić pojemnik ze środkiem
uszczelniającym i zamocować go w
przewidzianym do tego celu wycięciu sprężarki.
►

Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.

2 11
W razie awarii
8

► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
Podłączanie zestawu 2

► Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
►

Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.

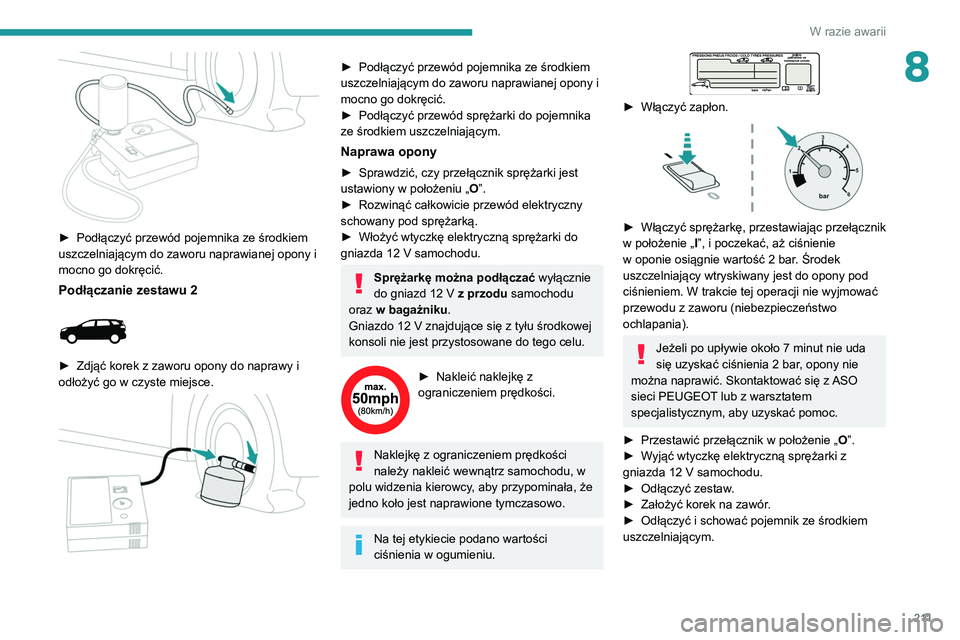

Naprawa opony
► Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O
”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
Sprężarkę można podłączać wyłącznie
do gniazd 12 V z przodu samochodu
oraz w bagażniku .
Gniazdo 12
V znajdujące się z tyłu środkowej
konsoli nie jest przystosowane do tego celu.
► Nakleić naklejkę z
ograniczeniem prędkości.
Naklejkę z ograniczeniem prędkości
należy nakleić wewnątrz samochodu, w
polu widzenia kierowcy, aby przypominała, że
jedno koło jest naprawione tymczasowo.
Na tej etykiecie podano wartości
ciśnienia w ogumieniu.


► Włączyć zapłon.

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „ I”, i poczekać, aż ciśnienie
w oponie osiągnie wartość 2
bar. Środek
uszczelniający wtryskiwany jest do opony pod
ciśnieniem. W trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeństwo
ochlapania).
Jeżeli po upływie około 7 minut nie uda
się uzyskać ciśnienia 2 bar, opony nie
można naprawić. Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Przestawić przełącznik w położenie „ O

”.
►

W

yjąć wtyczkę elektryczną sprężarki z
gniazda 12
V samochodu.
►

Odłączyć zestaw
.
►

Założyć korek na zawór
.
►

Odłączyć i schować pojemnik ze środkiem
uszczelniającym.

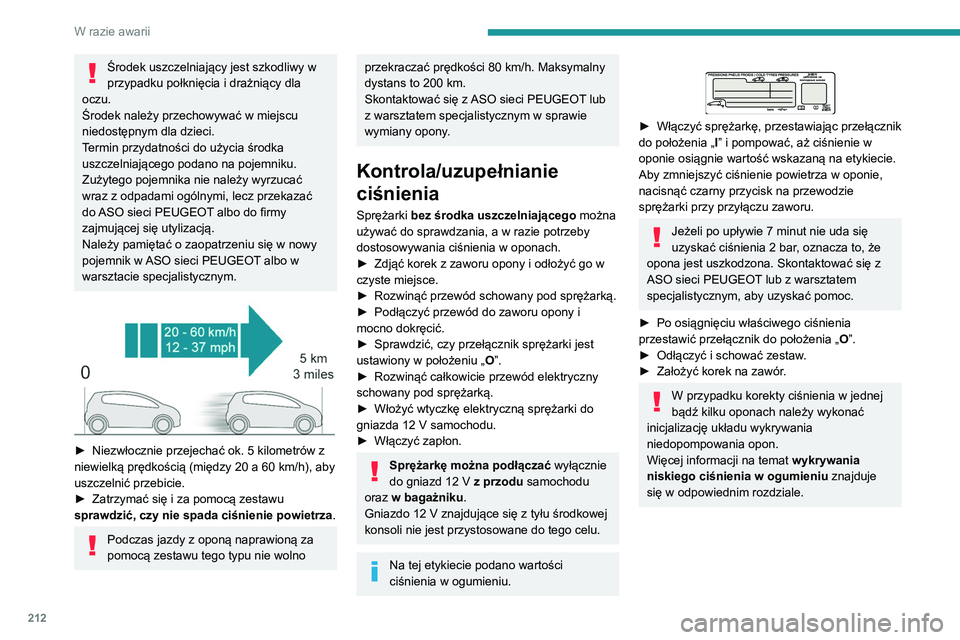

212
W razie awarii
Środek uszczelniający jest szkodliwy w
przypadku połknięcia i drażniący dla
oczu.
Środek należy przechowywać w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
wraz z odpadami ogólnymi, lecz przekazać
do ASO sieci PEUGEOT albo do firmy
zajmującej się utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. 5 kilometrów z
niewielką prędkością (między 20 a 60 km/h), aby
uszczelnić przebicie.
►

Zatrzymać się i za pomocą zestawu
sprawdzić, czy nie spada ciśnienie powietrza .
Podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu nie wolno
przekraczać prędkości 80 km/h. Maksymalny
dystans to 200 km.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w sprawie
wymiany opony.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez środka uszczelniającego można
używać do sprawdzania, a w razie potrzeby
dostosowywania ciśnienia w oponach.
►

Zdjąć korek z zaworu opony i odłożyć go w
czyste miejsce.
►


Rozwinąć przewód schowany pod sprężarką.
►


Podłączyć przewód do zaworu opony i
mocno dokręcić.
►


Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O

”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
►

Włączyć zapłon.
Sprężarkę można podłączać wyłącznie
do gniazd 12 V z przodu samochodu
oraz w bagażniku .
Gniazdo 12
V znajdujące się z tyłu środkowej
konsoli nie jest przystosowane do tego celu.
Na tej etykiecie podano wartości
ciśnienia w ogumieniu.


► Włączyć sprężarkę, przestawiając przełącznik
do położenia „ I” i pompować, aż ciśnienie w
oponie osiągnie wartość wskazaną na etykiecie.
Aby zmniejszyć ciśnienie powietrza w oponie,
nacisnąć czarny przycisk na przewodzie
sprężarki przy przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że
opona jest uszkodzona. Skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Po osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O

”.
►

Odłączyć i schować zestaw
.
►

Założyć korek na zawór
.
W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.

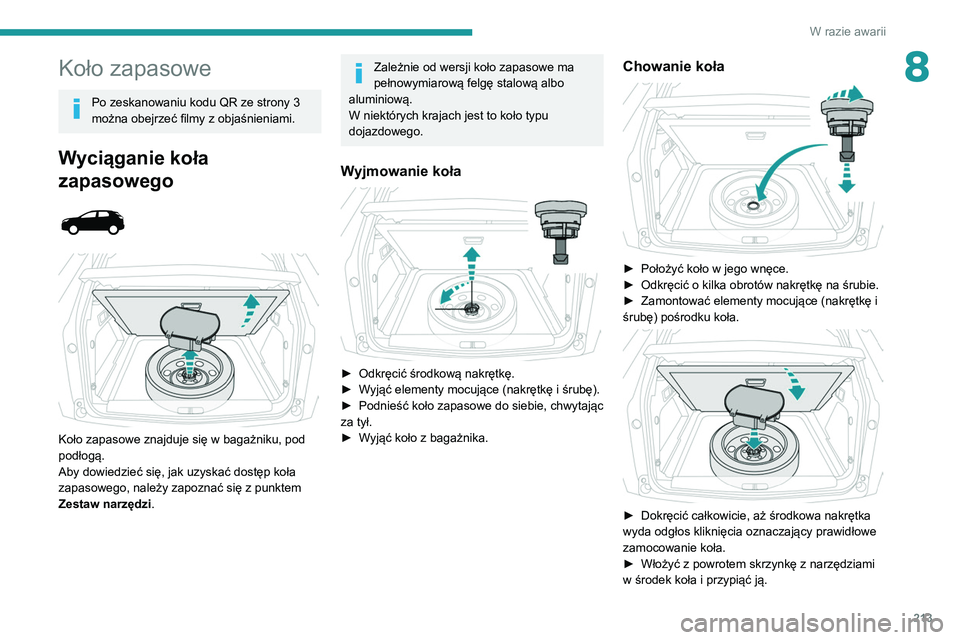

Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Wyciąganie koła
zapasowego




Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp koła
zapasowego, należy zapoznać się z punktem
Zestaw narzędzi.

213
W razie awarii
8Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Wyciąganie koła
zapasowego




Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp koła
zapasowego, należy zapoznać się z punktem
Zestaw narzędzi.
Zależnie od wersji koło zapasowe ma
pełnowymiarową felgę stalową albo
aluminiową.
W niektórych krajach jest to koło typu
dojazdowego.
Wyjmowanie koła

► Odkręcić środkową nakrętkę.
► W yjąć elementy mocujące (nakrętkę i śrubę).
►

Podnieść koło zapasowe do siebie, chwytając
za tył.
►


W
yjąć koło z bagażnika.
Chowanie koła

► Położyć koło w jego wnęce.
► Odkręcić o kilka obrotów nakrętkę na śrubie.
►

Zamontować elementy mocujące (nakrętkę i
śrubę) pośrodku koła.


► Dokręcić całkowicie, aż środkowa nakrętka
wyda odgłos kliknięcia oznaczający prawidłowe
zamocowanie koła.
►

Włożyć z powrotem skrzynkę z narzędziami
w środek koła i przypiąć ją.

214
W razie awarii

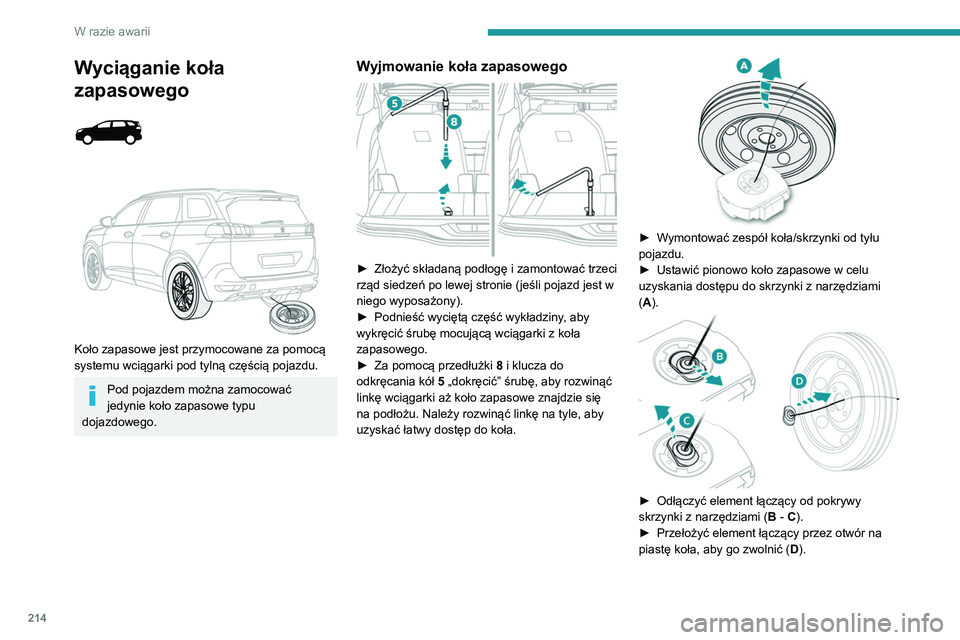

Wyciąganie koła
zapasowego




Koło zapasowe jest przymocowane za pomocą
systemu wciągarki pod tylną częścią pojazdu.
Pod pojazdem można zamocować
jedynie koło zapasowe typu
dojazdowego.
Wyjmowanie koła zapasowego

► Złożyć składaną podłogę i zamontować trzeci
rząd siedzeń po lewej stronie (jeśli pojazd jest w
niego wyposażony).
►

Podnieść wyciętą część wykładziny
, aby
wykręcić śrubę mocującą wciągarki z koła
zapasowego.
►

Za pomocą przedłużki 8

i klucza do
odkręcania kół 5 „dokręcić” śrubę, aby rozwinąć
linkę wciągarki aż koło zapasowe znajdzie się
na podłożu. Należy rozwinąć linkę na tyle, aby
uzyskać łatwy dostęp do koła.


► Wymontować zespół koła/skrzynki od tyłu
pojazdu.
►

Ustawić pionowo koło zapasowe w celu
uzyskania dostępu do skrzynki z narzędziami
(

A).


► Odłączyć element łączący od pokrywy
skrzynki z narzędziami ( B
- C).
►

Przełożyć element łączący przez otwór na
piastę koła, aby go zwolnić ( D

).

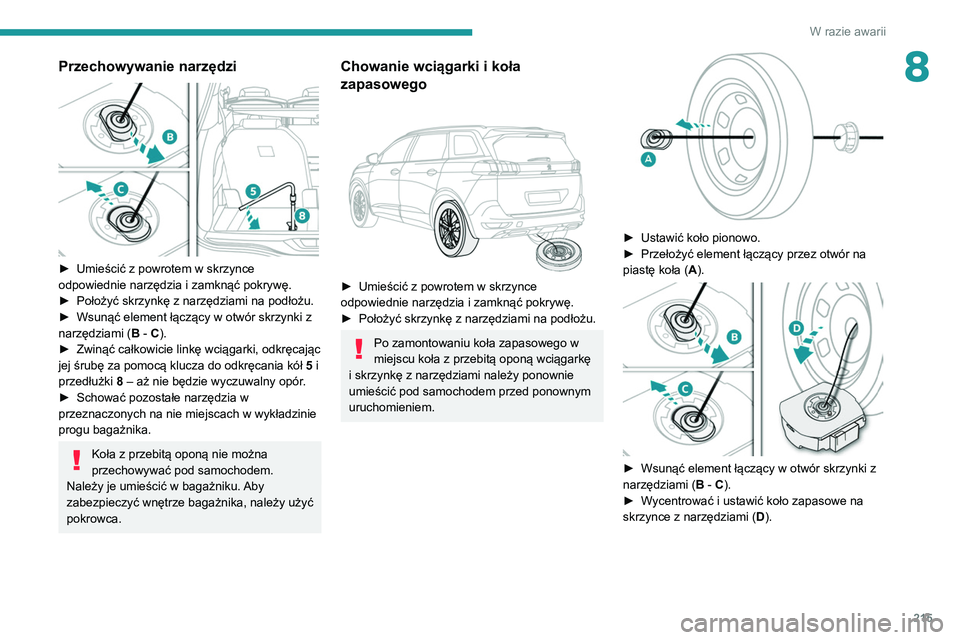

Przechowywanie narzędzi

► Umieścić z powrotem w skrzynce
odpowiednie narzędzia i zamknąć pokrywę.
► Położyć skrzynkę z narzędziami na podłożu.
► Wsunąć element łączący w otwór skrzynki z
narzędziami ( B - C).
► Zwinąć całkowicie linkę wciągarki, odkręcając
jej śrubę za pomocą klucza do odkręcania kół 5 i
przedłużki 8 – aż nie będzie wyczuwalny opór.
► Schować pozostałe narzędzia w
przeznaczonych na nie miejscach w wykładzinie
progu bagażnika.
Koła z przebitą oponą nie można
przechowywać pod samochodem.
Należy je umieścić w bagażniku. Aby
zabezpieczyć wnętrze bagażnika, należy użyć
pokrowca.

215
W razie awarii
8Przechowywanie narzędzi

► Umieścić z powrotem w skrzynce
odpowiednie narzędzia i zamknąć pokrywę.
►

Położyć skrzynkę z narzędziami na podłożu.
►


Wsunąć element łączący w otwór skrzynki z
narzędziami ( B

- C).
►

Zwinąć całkowicie linkę wciągarki, odkręcając
jej śrubę za pomocą klucza do odkręcania kół 5

i
przedłużki 8 – aż nie będzie wyczuwalny opór.
►

Schować pozostałe narzędzia w
przeznaczonych na nie miejscach w wykładzinie
progu bagażnika.
Koła z przebitą oponą nie można
przechowywać pod samochodem.
Należy je umieścić w bagażniku. Aby
zabezpieczyć wnętrze bagażnika, należy użyć
pokrowca.
Chowanie wciągarki i koła
zapasowego


► Umieścić z powrotem w skrzynce
odpowiednie narzędzia i zamknąć pokrywę.
►

Położyć skrzynkę z narzędziami na podłożu.
Po zamontowaniu koła zapasowego w
miejscu koła z przebitą oponą wciągarkę
i skrzynkę z narzędziami należy ponownie
umieścić pod samochodem przed ponownym
uruchomieniem.


► Ustawić koło pionowo.
► Przełożyć element łączący przez otwór na
piastę koła ( A
).


► Wsunąć element łączący w otwór skrzynki z
narzędziami ( B
- C).
►

W
ycentrować i ustawić koło zapasowe na
skrzynce z narzędziami ( D).

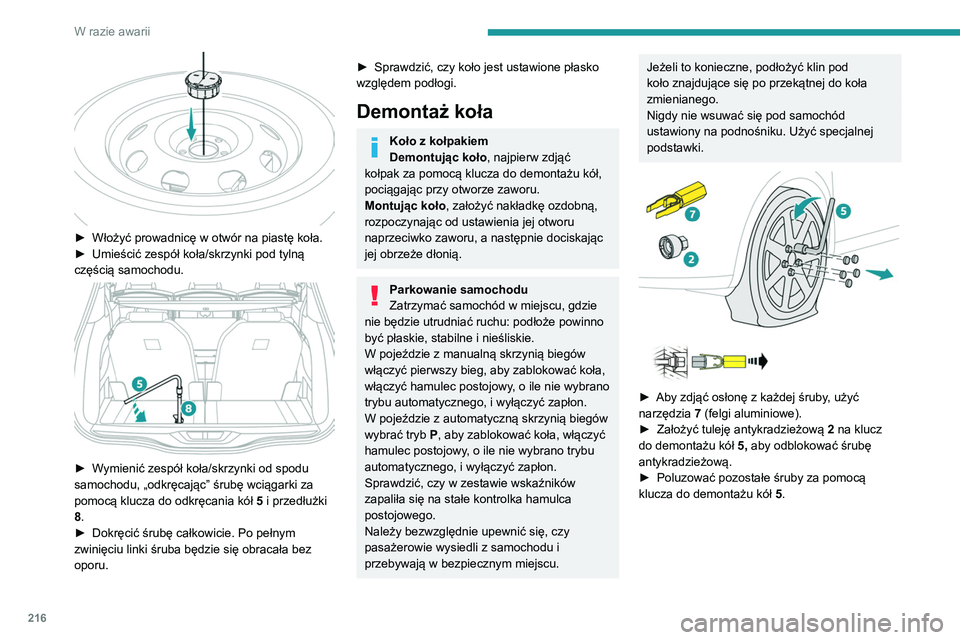

216
W razie awarii

► Włożyć prowadnicę w otwór na piastę koła.
► Umieścić zespół koła/skrzynki pod tylną
częścią samochodu.


► Wymienić zespół koła/skrzynki od spodu
samochodu, „odkręcając” śrubę wciągarki za
pomocą klucza do odkręcania kół 5 i przedłużki
8.
►

Dokręcić śrubę całkowicie. Po pełnym
zwinięciu linki śruba będzie się obracała bez
oporu.
► Sprawdzić, czy koło jest ustawione płasko
względem podłogi.
Demontaż koła
Koło z kołpakiem
Demontując koło, najpierw zdjąć
kołpak za pomocą klucza do demontażu kół,
pociągając przy otworze zaworu.
Montując koło , założyć nakładkę ozdobną,
rozpoczynając od ustawienia jej otworu
naprzeciwko zaworu, a następnie dociskając
jej obrzeże dłonią.
Parkowanie samochodu
Zatrzymać samochód w miejscu, gdzie
nie będzie utrudniać ruchu: podłoże powinno
być płaskie, stabilne i nieśliskie.
W pojeździe z manualną skrzynią biegów
włączyć pierwszy bieg, aby zablokować koła,
włączyć hamulec postojowy, o ile nie wybrano
trybu automatycznego, i wyłączyć zapłon.
W pojeździe z automatyczną skrzynią biegów
wybrać tryb
P, aby zablokować koła, włączyć
hamulec postojowy, o ile nie wybrano trybu
automatycznego, i wyłączyć zapłon.
Sprawdzić, czy w zestawie wskaźników
zapaliła się na stałe kontrolka hamulca
postojowego.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu i
przebywają w bezpiecznym miejscu.
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.




► Aby zdjąć osłonę z każdej śruby , użyć
narzędzia 7 (felgi aluminiowe).
►

Założyć tuleję antykradzieżową

2
na klucz
do demontażu kół

5,
aby odblokować śrubę
antykradzieżową.
►

Poluzować pozostałe śruby za pomocą
klucza do demontażu kół


5
.

217
W razie awarii
8

► Ustawić podstawę podnośnika 6 na ziemi
i upewnić się, że oś podstawy podnośnika
znajduje się pośrodku miejsca

A
z przodu lub
miejsca
B z tyłu przewidzianego do tego celu w
podwoziu, jak najbliżej zmienianego koła.


► Podnieść podnośnik 6 , aż jego główka
zetknie się z punktem A lub B. Strefa podparcia
w punkcie

A
lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.
►

Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami
A lub B i dopilnować, aby główka
podnośnika była prawidłowo wycentrowana
pod strefą podparcia samochodu. W
przeciwnym razie można uszkodzić
samochód i/lub podnośnik może opaść –
grozi to zranieniem!


► Wykręcić śruby i odłożyć je w czyste miejsce.
► Zdjąć koło.
Montaż koła

Montaż koła zapasowego z felgą
stalową albo koła typu „dojazdowego”
W samochodzie, który ma koła z felgami
aluminiowymi, podkładki nie dotykają felgi
stalowej ani felgi koła typu „dojazdowego”.
Koło jest utrzymywane na miejscu przez
stożkową powierzchnię każdej śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół 5


wyposażonego w nasadkę antykradzieżową 2.
►

Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do demontażu kół 5

.

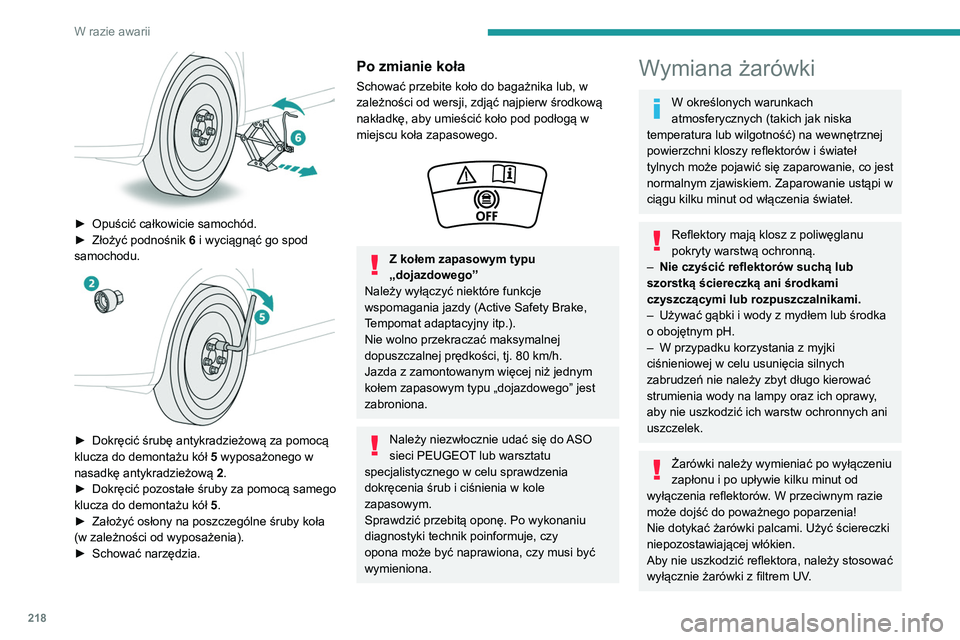

218
W razie awarii

► Opuścić całkowicie samochód.
► Złożyć podnośnik 6
i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5
wyposażonego w
nasadkę antykradzieżową 2.
►

Dokręcić pozostałe śruby za pomocą samego
klucza do demontażu kół 5

.
►

Założyć osłony na poszczególne śruby koła
(w zależności od wyposażenia).
►


Schować narzędzia.
Po zmianie koła
Schować przebite koło do bagażnika lub, w
zależności od wersji, zdjąć najpierw środkową
nakładkę, aby umieścić koło pod podłogą w
miejscu koła zapasowego.


Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80
km/h.
Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu „dojazdowego” jest
zabroniona.
Należy niezwłocznie udać się do ASO
sieci PEUGEOT lub warsztatu
specjalistycznego w celu sprawdzenia
dokręcenia śrub i ciśnienia w kole
zapasowym.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka
o obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
– Reflektory w technologii Full LED
– Kierunkowskazy boczne
– Lampki boczne
– Trzecie światło stop
W sprawie wymiany tego typu żarówek
należy kontaktować się z ASO sieci
PEUGEOT albo warsztatem
specjalistycznym.
Nie dotykać reflektorów wykonanych w
technologii „Full LED” – niebezpieczeństwo
porażenia prądem!
