PEUGEOT 5008 2021 Instrukcja obsługi (in Polish)

69
Ergonomia i komfort
3trakcie ładowania urządzenia – ryzyko
przegrzania lub przerwania ładowania!

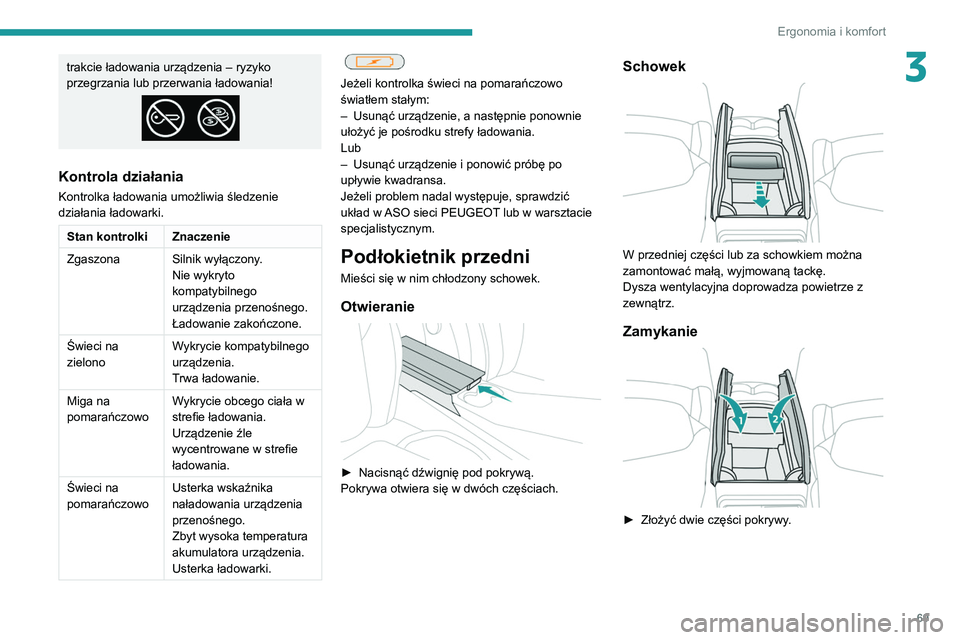

Kontrola działania
Kontrolka ładowania umożliwia śledzenie
działania ładowarki.
Stan kontrolki Znaczenie
Zgaszona Silnik wyłączony.Nie wykryto
kompatybilnego
urządzenia przenośnego.
Ładowanie zakończone.
Świeci na
zielono Wykrycie kompatybilnego
urządzenia.
Trwa ładowanie.
Miga na
pomarańczowo Wykrycie obcego ciała w
strefie ładowania.
Urządzenie źle
wycentrowane w strefie
ładowania.
Świeci na
pomarańczowo Usterka wskaźnika
naładowania urządzenia
przenośnego.
Zbyt wysoka temperatura
akumulatora urządzenia.
Usterka ładowarki.


Jeżeli kontrolka świeci na pomarańczowo
światłem stałym:
–

Usunąć urządzenie, a następnie ponownie
ułożyć je pośrodku strefy ładowania.
Lub
–


Usunąć urządzenie i ponowić próbę po
upływie kwadransa.
Jeżeli problem nadal występuje, sprawdzić
układ w

ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Podłokietnik przedni
Mieści się w nim chłodzony schowek.
Otwieranie

► Nacisnąć dźwignię pod pokrywą.
Pokrywa otwiera się w dwóch częściach.
Schowek

W przedniej części lub za schowkiem można
zamontować małą, wyjmowaną tackę.
Dysza wentylacyjna doprowadza powietrze z
zewnątrz.
Zamykanie

► Złożyć dwie części pokrywy .

70
Ergonomia i komfort
także tylna lampka sufitowa, chyba że jest
ona ustawiona w pozycji „stale zgaszona”.
Aby zgasić tylną lampkę sufitową, ustawić ją
w pozycji „stale zgaszona”.
Lampki oświetlenia
punktowego
► Przy włączonym zapłonie użyć
odpowiedniego przełącznika.
Nie umieszczać żadnych elementów pod
lampkami sufitowymi.
Oświetlenie kameralne
To subtelne oświetlenie kabiny poprawia
widoczność w pojeździe po zmroku.
W nocy oświetlenie kameralne włącza się
automatycznie w momencie zapalenia świateł
pozycyjnych.
Funkcję można aktywować/
dezaktywować w menu Driving /
Samochód na ekranie dotykowym. W tym
samym menu reguluje się również jasność.

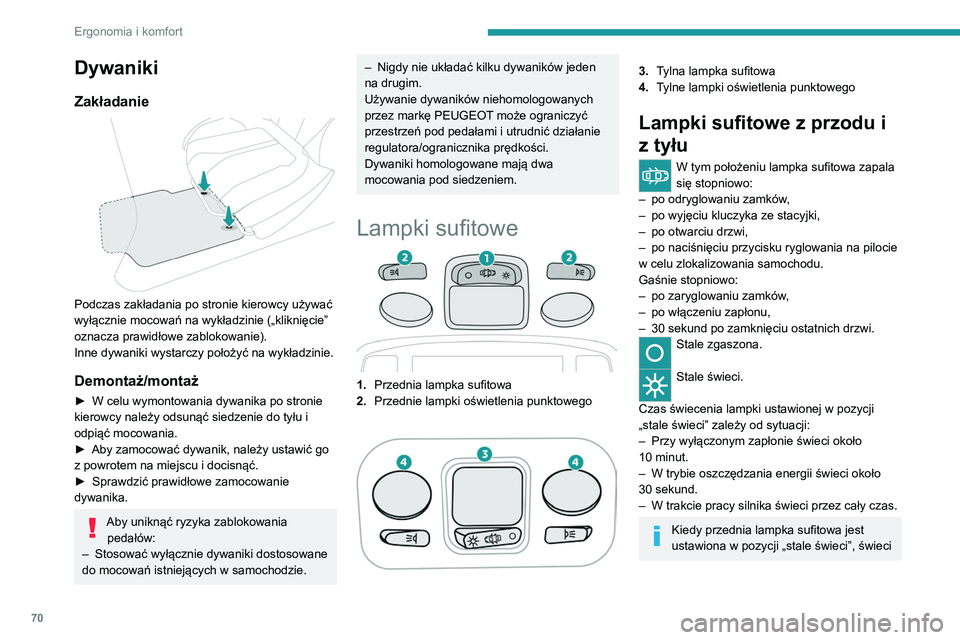

Dywaniki
Zakładanie

Podczas zakładania po stronie kierowcy używać
wyłącznie mocowań na wykładzinie („kliknięcie”
oznacza prawidłowe zablokowanie).
Inne dywaniki wystarczy położyć na wykładzinie.
Demontaż/montaż
► W celu wymontowania dywanika po stronie
kierowcy należy odsunąć siedzenie do tyłu i
odpiąć mocowania.
►

Aby zamocować dywanik, należy ustawić go
z powrotem na miejscu i docisnąć.
►


Sprawdzić prawidłowe zamocowanie
dywanika.
Aby uniknąć ryzyka zablokowania pedałów:
–

Stosować wyłącznie dywaniki dostosowane
do mocowań istniejących w samochodzie.
– Nigdy nie układać kilku dywaników jeden
na drugim.
Używanie dywaników niehomologowanych
przez markę PEUGEOT
może ograniczyć
przestrzeń pod pedałami i utrudnić działanie
regulatora/ogranicznika prędkości.
Dywaniki homologowane mają dwa
mocowania pod siedzeniem.
Lampki sufitowe
1. Przednia lampka sufitowa
2. Przednie lampki oświetlenia punktowego
3.Tylna lampka sufitowa
4. Tylne lampki oświetlenia punktowego
Lampki sufitowe z przodu i
z tyłu
W tym położeniu lampka sufitowa zapala
się stopniowo:
–

po odryglowaniu zamków
,
–

po wyjęciu kluczyka ze stacyjki,
–


po otwarciu drzwi,
–


po naciśnięciu przycisku ryglowania na pilocie
w celu zlokalizowania samochodu.
Gaśnie stopniowo:
–


po zaryglowaniu zamków
,
–

po włączeniu zapłonu,
–


30 sekund po zamknięciu ostatnich drzwi.
Stale zgaszona.
Stale świeci.
Czas świecenia lampki ustawionej w pozycji
„stale świeci” zależy od sytuacji:
–

Przy wyłączonym zapłonie świeci około
10


minut.
–

W trybie oszczędzania energii świeci około
30


sekund.
–

W trakcie pracy silnika świeci przez cały czas.
Kiedy przednia lampka sufitowa jest
ustawiona w pozycji „stale świeci”, świeci

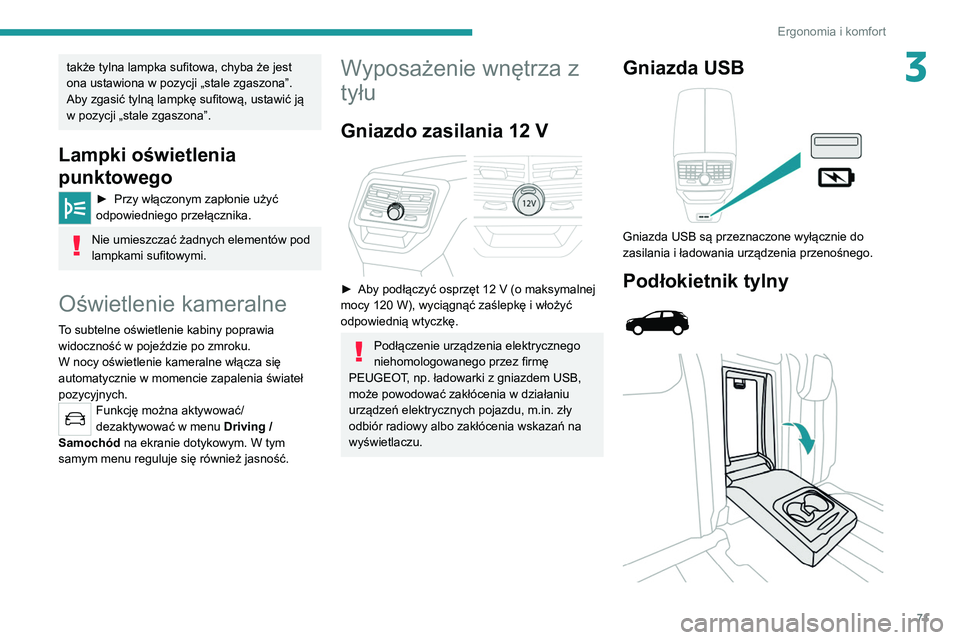

71
Ergonomia i komfort
3także tylna lampka sufitowa, chyba że jest
ona ustawiona w pozycji „stale zgaszona”.
Aby zgasić tylną lampkę sufitową, ustawić ją
w pozycji „stale zgaszona”.
Lampki oświetlenia
punktowego
► Przy włączonym zapłonie użyć
odpowiedniego przełącznika.
Nie umieszczać żadnych elementów pod
lampkami sufitowymi.
Oświetlenie kameralne
To subtelne oświetlenie kabiny poprawia
widoczność w pojeździe po zmroku.
W nocy oświetlenie kameralne włącza się
automatycznie w momencie zapalenia świateł
pozycyjnych.
Funkcję można aktywować/
dezaktywować w menu Driving
/
Samochód na ekranie dotykowym. W tym
samym menu reguluje się również jasność.
Wyposażenie wnętrza z
tyłu
Gniazdo zasilania 12 V

► Aby podłączyć osprzęt 12 V (o maksymalnej
mocy 120 W), wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
Podłączenie urządzenia elektrycznego
niehomologowanego przez firmę
PEUGEOT, np. ładowarki z gniazdem USB,
może powodować zakłócenia w działaniu
urządzeń elektrycznych pojazdu, m.in. zły
odbiór radiowy albo zakłócenia wskazań na
wyświetlaczu.
Gniazda USB

Gniazda USB są przeznaczone wyłącznie do
zasilania i ładowania urządzenia przenośnego.
Podłokietnik tylny

72
Ergonomia i komfort
Schowki



W zależności od wersji schowki znajdują się w
podłodze przed drugim rzędem siedzeń.
Schowek po lewej stronie może również
zawierać zestaw do prowizorycznej naprawy
opon.
► W celu ich otwarcia należy pociągnąć
pokrywę w miejscu wycięcia.
Wyposażenie bagażnika


:SRG

73
Ergonomia i komfort

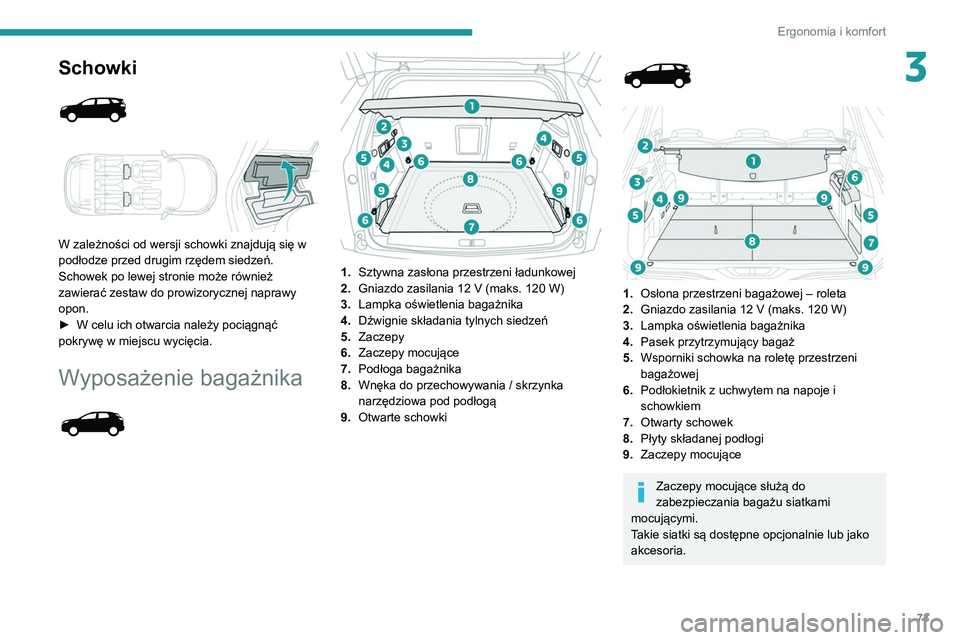

3Schowki



W zależności od wersji schowki znajdują się w
podłodze przed drugim rzędem siedzeń.
Schowek po lewej stronie może również
zawierać zestaw do prowizorycznej naprawy
opon.
►
W celu ich otwarcia należy pociągnąć
pokrywę w miejscu wycięcia.
Wyposażenie bagażnika



1. Sztywna zasłona przestrzeni ładunkowej
2. Gniazdo zasilania 12
V (maks. 120 W)
3. Lampka oświetlenia bagażnika
4. Dźwignie składania tylnych siedzeń
5. Zaczepy
6. Zaczepy mocujące
7. Podłoga bagażnika
8. Wnęka do przechowywania / skrzynka
narzędziowa pod podłogą
9. Otwarte schowki




1. Osłona przestrzeni bagażowej – roleta
2. Gniazdo zasilania 12
V (maks. 120 W)
3. Lampka oświetlenia bagażnika
4. Pasek przytrzymujący bagaż
5. Wsporniki schowka na roletę przestrzeni
bagażowej
6. Podłokietnik z uchwytem na napoje i
schowkiem
7. Otwarty schowek
8. Płyty składanej podłogi
9. Zaczepy mocujące
Zaczepy mocujące służą do
zabezpieczania bagażu siatkami
mocującymi.
Takie siatki są dostępne opcjonalnie lub jako
akcesoria.

74
Ergonomia i komfort
Demontaż

► Wymontować prowadniki rolety z prowadnic
w słupkach B.
► Przytrzymać roletę podczas zwijania.
► Odblokować roletę, naciskając jeden z
uchwytów na końcach wspornika rolety.
Schowek za siedzeniami 3. rzędu

► Siedzenia w 3. rzędzie muszą być złożone.
► Złożyć pierwsze dwie płyty podłogi.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Informacje na temat montażu siatki do
przytrzymywania wysokich ładunków
znajdują się w odpowiednim punkcie.

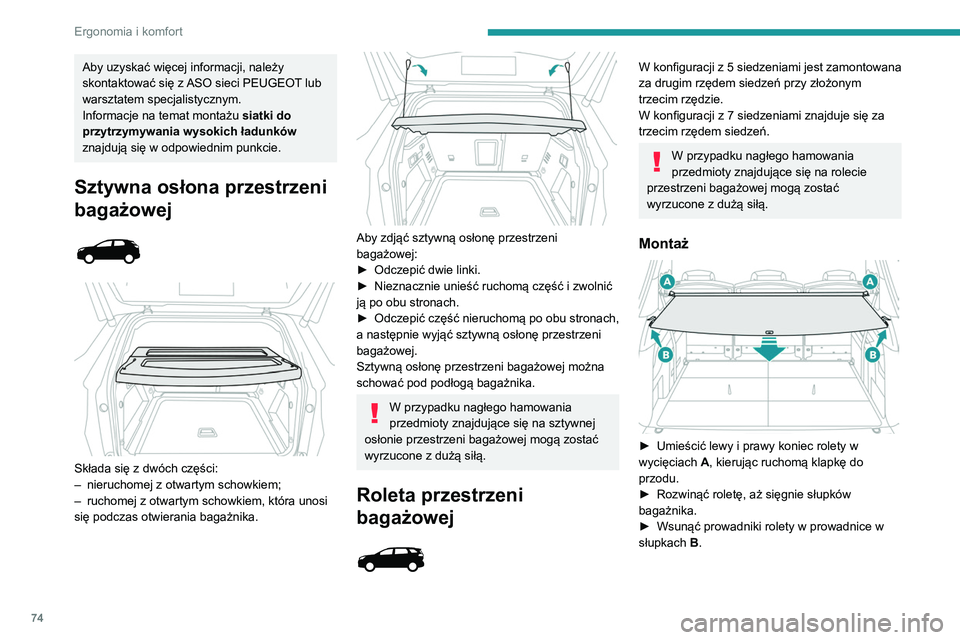

Sztywna osłona przestrzeni
bagażowej




Składa się z dwóch części:
– nieruchomej z otwartym schowkiem;
–

ruchomej z otwartym schowkiem, która unosi
się podczas otwierania bagażnika.


Aby zdjąć sztywną osłonę przestrzeni
bagażowej:
►

Odczepić dwie linki.
►


Nieznacznie unieść ruchomą część i zwolnić
ją po obu stronach.
►


Odczepić część nieruchomą po obu stronach,
a następnie wyjąć sztywną osłonę przestrzeni
bagażowej.
Sztywną osłonę przestrzeni bagażowej można
schować pod podłogą bagażnika.
W przypadku nagłego hamowania
przedmioty znajdujące się na sztywnej
osłonie przestrzeni bagażowej mogą zostać
wyrzucone z dużą siłą.
Roleta przestrzeni
bagażowej


W konfiguracji z 5 siedzeniami jest zamontowana
za drugim rzędem siedzeń przy złożonym
trzecim rzędzie.
W konfiguracji z 7 siedzeniami znajduje się za
trzecim rzędem siedzeń.
W przypadku nagłego hamowania
przedmioty znajdujące się na rolecie
przestrzeni bagażowej mogą zostać
wyrzucone z dużą siłą.
Montaż

► Umieścić lewy i prawy koniec rolety w
wycięciach A
, kierując ruchomą klapkę do
przodu.
►

Rozwinąć roletę, aż sięgnie słupków
bagażnika.
►


Wsunąć prowadniki rolety w prowadnice w
słupkach B

.

75
Ergonomia i komfort

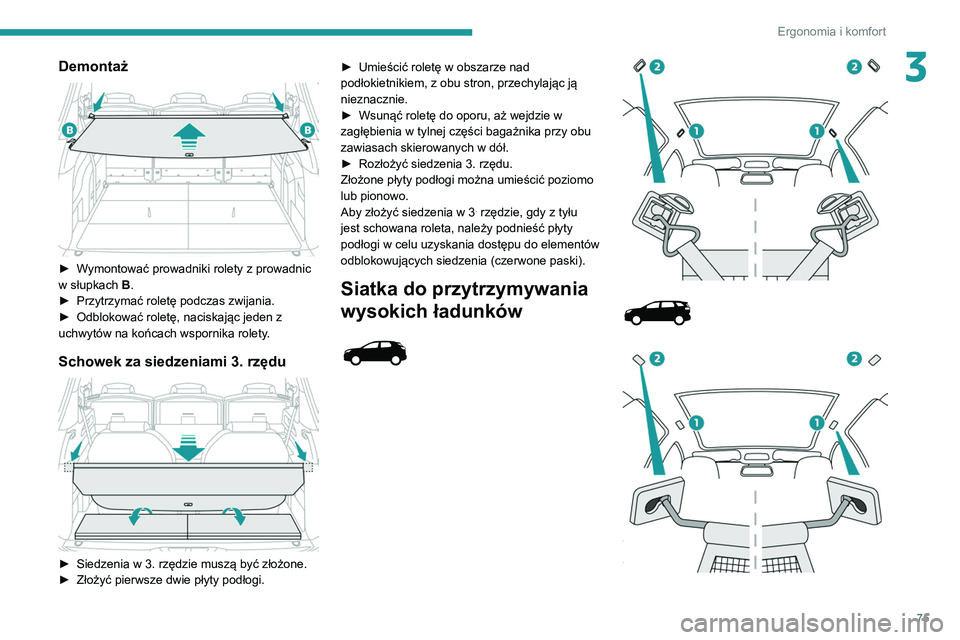

3Demontaż

► Wymontować prowadniki rolety z prowadnic
w słupkach B.
►

Przytrzymać roletę podczas zwijania.
►


Odblokować roletę, naciskając jeden z
uchwytów na końcach wspornika rolety

.
Schowek za siedzeniami 3. rzędu

► Siedzenia w 3. rzędzie muszą być złożone.
► Złożyć pierwsze dwie płyty podłogi. ►

Umieścić roletę w obszarze nad
podłokietnikiem, z obu stron, przechylając ją
nieznacznie.
►

Wsunąć roletę do oporu, aż wejdzie w
zagłębienia w tylnej części bagażnika przy obu
zawiasach skierowanych w dół.
►

Rozłożyć siedzenia 3. rzędu.
Złożone płyty podłogi można umieścić poziomo
lub pionowo.
Aby złożyć siedzenia w 3
. rzędzie, gdy z tyłu
jest schowana roleta, należy podnieść płyty
podłogi w celu uzyskania dostępu do elementów
odblokowujących siedzenia (czerwone paski).
Siatka do przytrzymywania
wysokich ładunków

76
Ergonomia i komfort
Za tylnymi siedzeniami

► Zdjąć roletę przestrzeni bagażowej.
► Wsunąć po kolei końcówki drążka w
mocowania w dachu.
► Zamocować paski siatki do dolnych pierścieni
na obu bocznych osłonach bagażnika.
► Naprężyć taśmy, aby rozciągnąć siatkę.
Podłoga bagażnika o dwóch
położeniach


Dzięki ogranicznikom znajdującym się po bokach
podłogę można ustawić w dwóch położeniach,
aby jak najlepiej wykorzystać miejsce w
bagażniku:
– Położenie górne ( maksymalnie 100 kg ):
podłoga jest płaska aż do przednich siedzeń,
gdy tylne siedzenia są złożone.

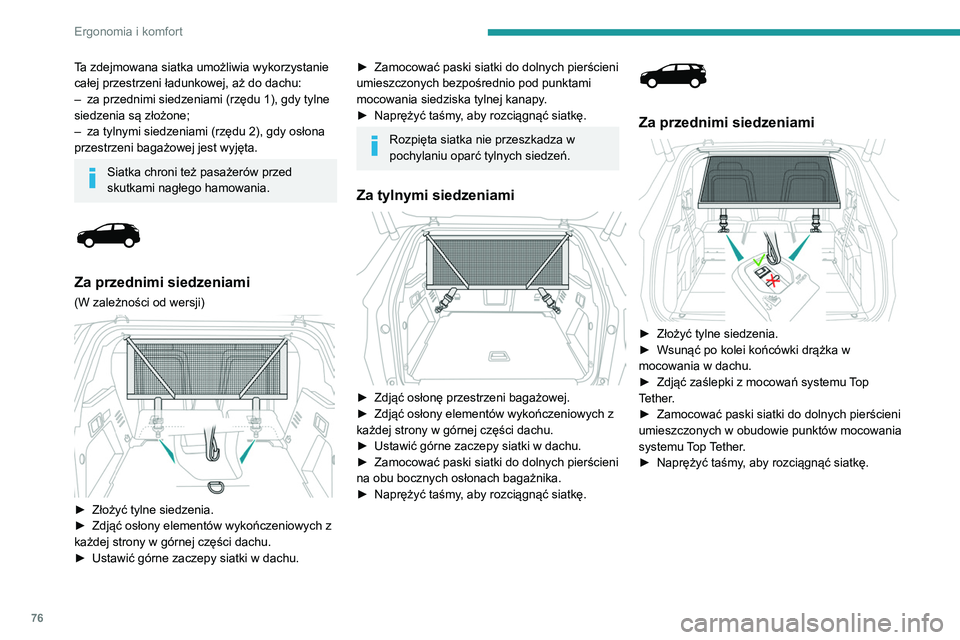

Ta zdejmowana siatka umożliwia wykorzystanie
całej przestrzeni ładunkowej, aż do dachu:
–

za przednimi siedzeniami (rzędu 1), gdy tylne
siedzenia są złożone;
–


za tylnymi siedzeniami (rzędu 2), gdy osłona
przestrzeni bagażowej jest wyjęta.
Siatka chroni też pasażerów przed
skutkami nagłego hamowania.


Za przednimi siedzeniami
(W zależności od wersji)

► Złożyć tylne siedzenia.
► Zdjąć osłony elementów wykończeniowych z
każdej strony w górnej części dachu.
►

Ustawić górne zaczepy siatki w dachu.
► Zamocować paski siatki do dolnych pierścieni
umieszczonych bezpośrednio pod punktami
mocowania siedziska tylnej kanapy
.
►

Naprężyć taśmy
, aby rozciągnąć siatkę.
Rozpięta siatka nie przeszkadza w
pochylaniu oparć tylnych siedzeń.
Za tylnymi siedzeniami

► Zdjąć osłonę przestrzeni bagażowej.
► Zdjąć osłony elementów wykończeniowych z
każdej strony w górnej części dachu.
►

Ustawić górne zaczepy siatki w dachu.
►


Zamocować paski siatki do dolnych pierścieni
na obu bocznych osłonach bagażnika.
►


Naprężyć taśmy
, aby rozciągnąć siatkę.


Za przednimi siedzeniami

► Złożyć tylne siedzenia.
► Wsunąć po kolei końcówki drążka w
mocowania w dachu.
►

Zdjąć zaślepki z mocowań systemu
Top
Tether.
►

Zamocować paski siatki do dolnych pierścieni
umieszczonych

w obudowie punktów mocowania
systemu Top Tether.
►

Naprężyć taśmy
, aby rozciągnąć siatkę.

77
Ergonomia i komfort

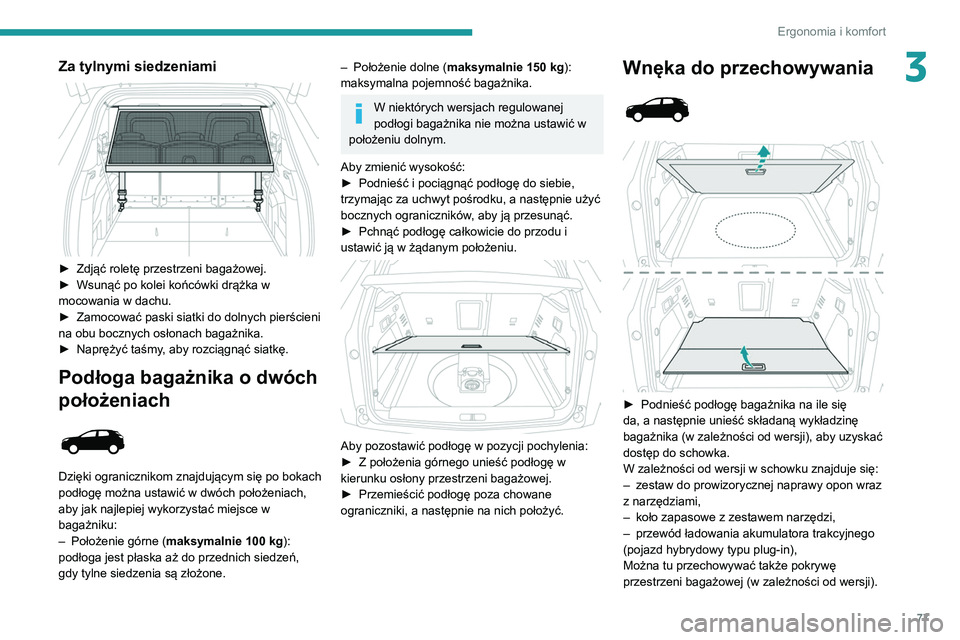

3Za tylnymi siedzeniami

► Zdjąć roletę przestrzeni bagażowej.
► Wsunąć po kolei końcówki drążka w
mocowania w dachu.
►

Zamocować paski siatki do dolnych pierścieni
na obu bocznych osłonach bagażnika.
►


Naprężyć taśmy
, aby rozciągnąć siatkę.
Podłoga bagażnika o dwóch
położeniach


Dzięki ogranicznikom znajdującym się po bokach
podłogę można ustawić w dwóch położeniach,
aby jak najlepiej wykorzystać miejsce w
bagażniku:
–
Położenie górne ( maksymalnie 100

kg):
podłoga jest płaska aż do przednich siedzeń,
gdy tylne siedzenia są złożone.
– Położenie dolne ( maksymalnie 150 kg):
maksymalna pojemność bagażnika.
W niektórych wersjach regulowanej
podłogi bagażnika nie można ustawić w
położeniu dolnym.
Aby zmienić wysokość:
►

Podnieść i pociągnąć podłogę do siebie,
trzymając za uchwyt pośrodku, a następnie użyć
bocznych ograniczników

, aby ją przesunąć.
►

Pchnąć podłogę całkowicie do przodu i
ustawić ją w żądanym położeniu.


Aby pozostawić podłogę w pozycji pochylenia:
► Z położenia górnego unieść podłogę w
kierunku osłony przestrzeni bagażowej.
►

Przemieścić podłogę poza chowane
ograniczniki, a następnie na nich położyć.
Wnęka do przechowywania



► Podnieść podłogę bagażnika na ile się
da, a następnie unieść składaną wykładzinę
bagażnika (w zależności od wersji), aby uzyskać
dostęp do schowka.
W zależności od wersji w schowku znajduje się:
–

zestaw do prowizorycznej naprawy opon wraz
z narzędziami,
–


koło zapasowe z zestawem narzędzi,
–


przewód ładowania akumulatora trakcyjnego
(pojazd hybrydowy typu plug-in),
Można tu przechowywać także pokrywę
przestrzeni bagażowej (w zależności od wersji).

78
Ergonomia i komfort

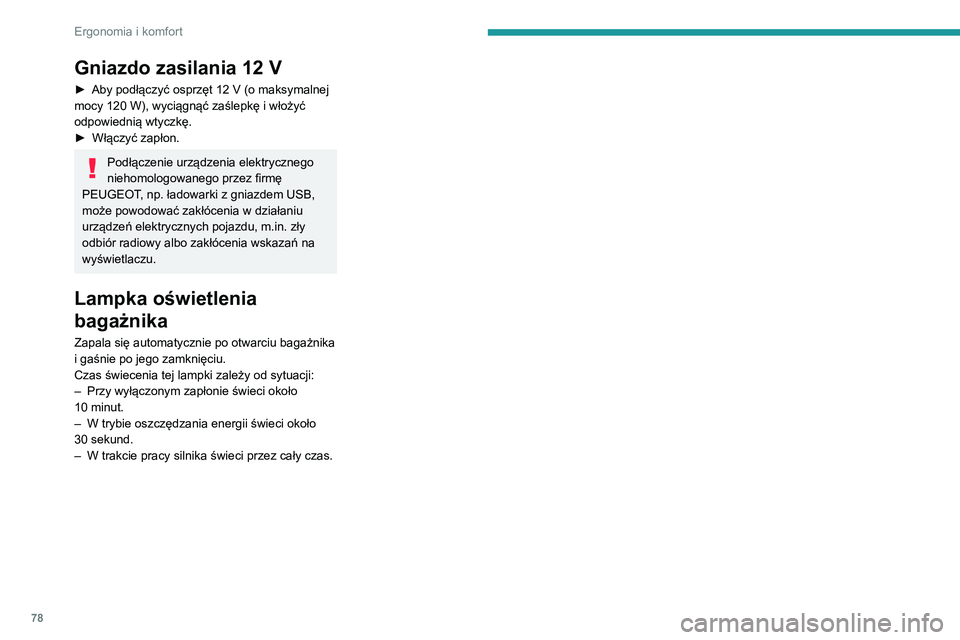

Gniazdo zasilania 12 V
► Aby podłączyć osprzęt 12 V (o maksymalnej
mocy 120 W), wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
►

Włączyć zapłon.
Podłączenie urządzenia elektrycznego
niehomologowanego przez firmę
PEUGEOT, np. ładowarki z gniazdem USB,
może powodować zakłócenia w działaniu
urządzeń elektrycznych pojazdu, m.in. zły
odbiór radiowy albo zakłócenia wskazań na
wyświetlaczu.
Lampka oświetlenia
bagażnika
Zapala się automatycznie po otwarciu bagażnika
i gaśnie po jego zamknięciu.
Czas świecenia tej lampki zależy od sytuacji:
–

Przy wyłączonym zapłonie świeci około
10

minut.
–

W trybie oszczędzania energii świeci około
30

sekund.
–

W trakcie pracy silnika świeci przez cały czas.
