In caso di panne

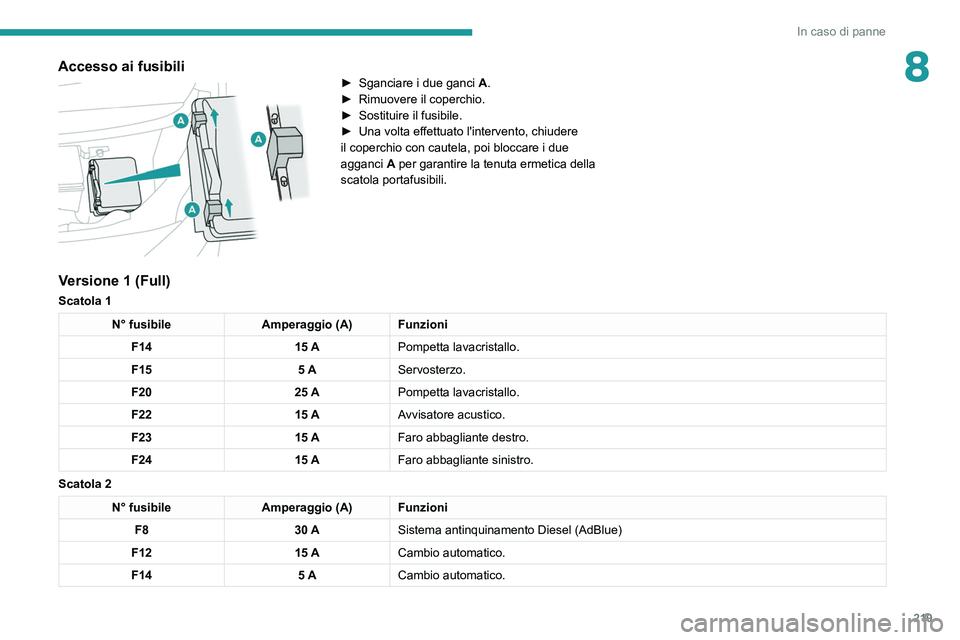

8Accesso ai fusibili

► Sganciare i due ganci A .
► Rimuovere il coperchio.
►

Sostituire il fusibile.
►


Una volta effettuato l'intervento, chiudere
il coperchio con cautela, poi bloccare i due
agganci A

per garantire la tenuta ermetica della
scatola portafusibili.
Versione 1 (Full)
Scatola 1
N° fusibile Amperaggio (A) Funzioni
F14 15 APompetta lavacristallo.
F15 5 AServosterzo.
F20 25 APompetta lavacristallo.
F22 15 AAvvisatore acustico.
F23 15 AFaro abbagliante destro.
F24 15 AFaro abbagliante sinistro.
Scatola 2
N° fusibile Amperaggio (A) Funzioni
F8 30 ASistema antinquinamento Diesel (AdBlue)
F12 15 ACambio automatico.
F14 5 ACambio automatico.

220
In caso di panne

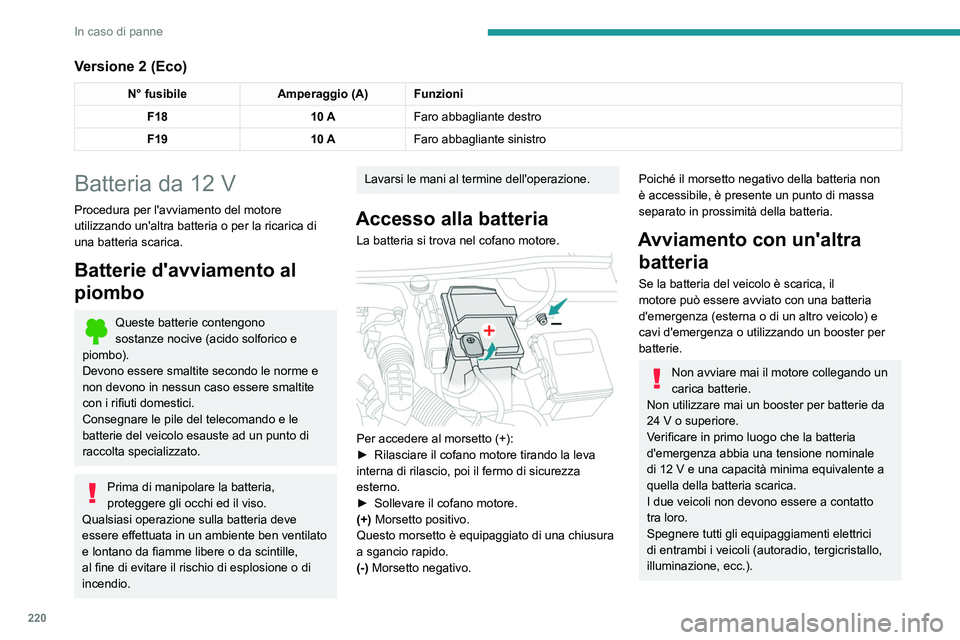

Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F18 10 AFaro abbagliante destro
F19 10 AFaro abbagliante sinistro
Batteria da 12 V
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Accesso alla batteria
La batteria si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo.
Questo morsetto è equipaggiato di una chiusura
a sgancio rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).

221
In caso di panne

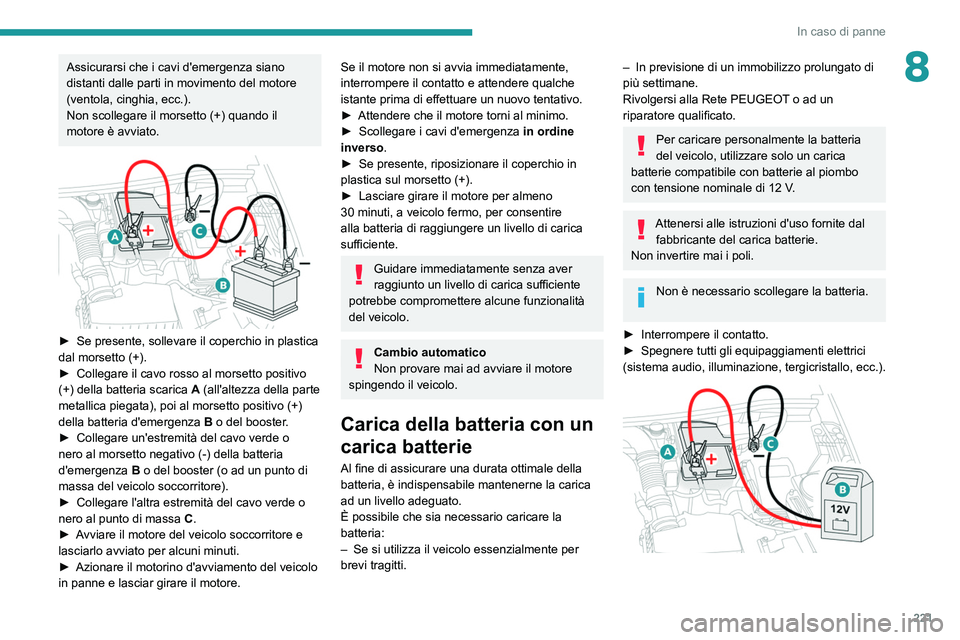

8Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►

Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
►

Se presente, riposizionare il coperchio in
plastica sul morsetto (+).
►


Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzionalità
del veicolo.
Cambio automatico
Non provare mai ad avviare il motore
spingendo il veicolo.
Carica della batteria con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
– In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT
o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).

222
In caso di panne

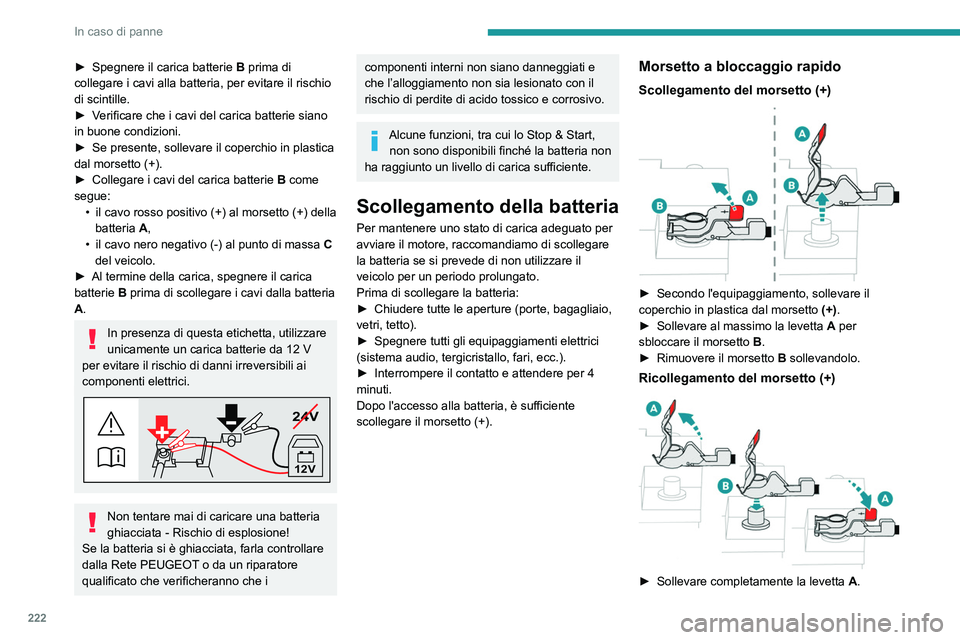

► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
► Premere il morsetto B fino in fondo.
► Abbassare la levetta A per bloccare il
morsetto B.
► Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+).
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100 km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
– Chiave con telecomando o chiave elettronica
(secondo la versione).
– Tetto apribile e tendina elettrica.

223
In caso di panne

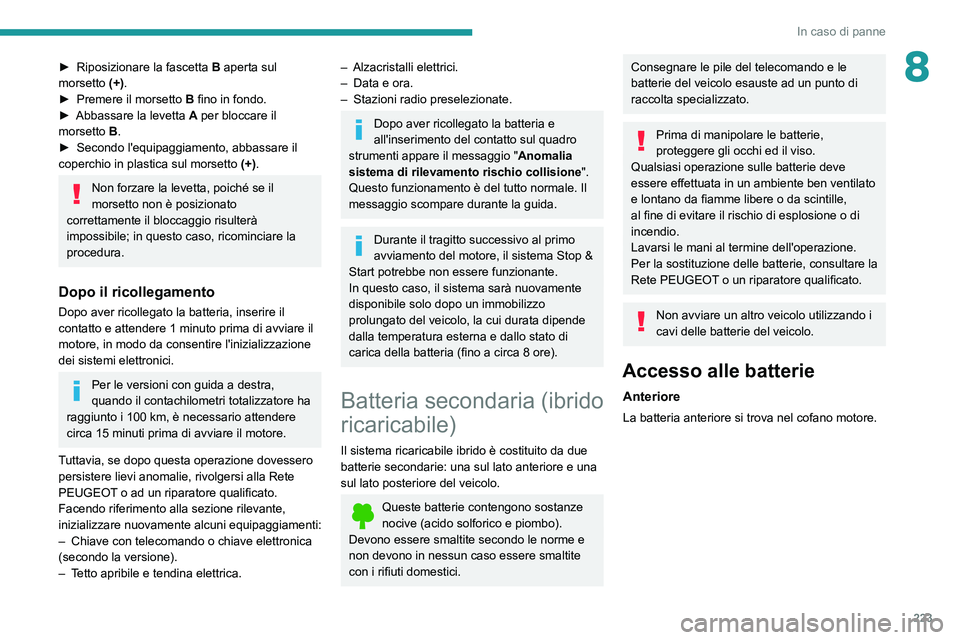

8► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha
raggiunto i 100
km, è necessario attendere
circa 15 minuti prima di avviare il motore.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

T

etto apribile e tendina elettrica.
– Alzacristalli elettrici.
– Data e ora.
–

Stazioni radio preselezionate.
Dopo aver ricollegato la batteria e
all'inserimento del contatto sul quadro
strumenti appare il messaggio " Anomalia
sistema di rilevamento rischio
collisione".
Questo funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batteria secondaria (ibrido
ricaricabile)
Il sistema ricaricabile ibrido è costituito da due
batterie secondarie: una sul lato anteriore e una
sul lato posteriore del veicolo.
Queste batterie contengono sostanze
nocive (acido solforico e piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Per la sostituzione delle batterie, consultare la
Rete PEUGEOT o un riparatore qualificato.
Non avviare un altro veicolo utilizzando i
cavi delle batterie del veicolo.

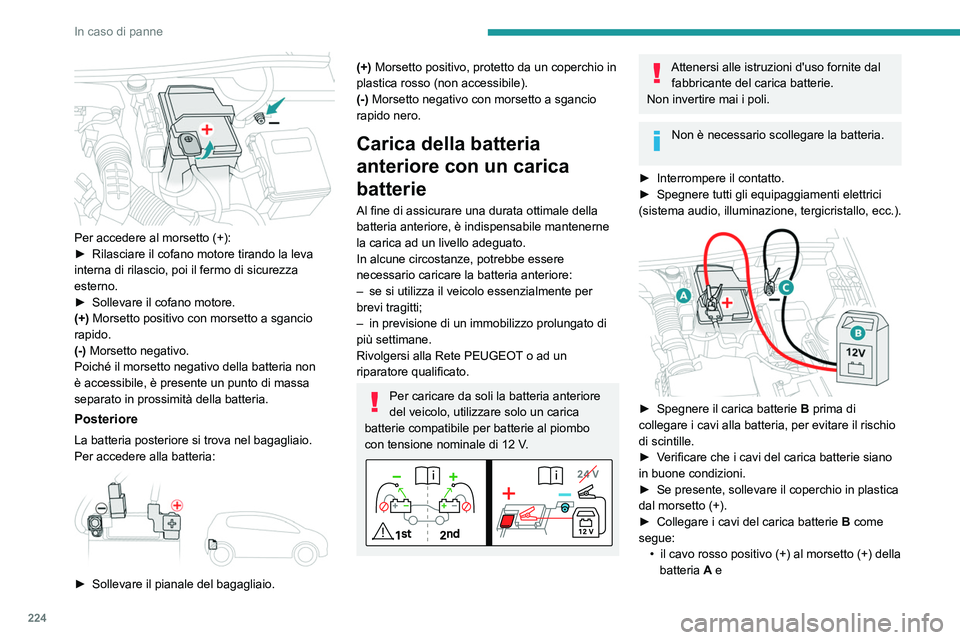

Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.

224
In caso di panne

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Posteriore
La batteria posteriore si trova nel bagagliaio.
Per accedere alla batteria:


► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso (non accessibile).
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria
anteriore con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica ad un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
–

se si utilizza il veicolo essenzialmente per
brevi tragitti;
–


in previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare da soli la batteria anteriore
del veicolo, utilizzare solo un carica
batterie compatibile per batterie al piombo
con tensione nominale di 12 V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
• il cavo nero negativo (-) al punto di massa C
del veicolo.
► Al termine della carica, spegnere il carica
batterie B prima di scollegare i cavi dalla batteria
A.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.

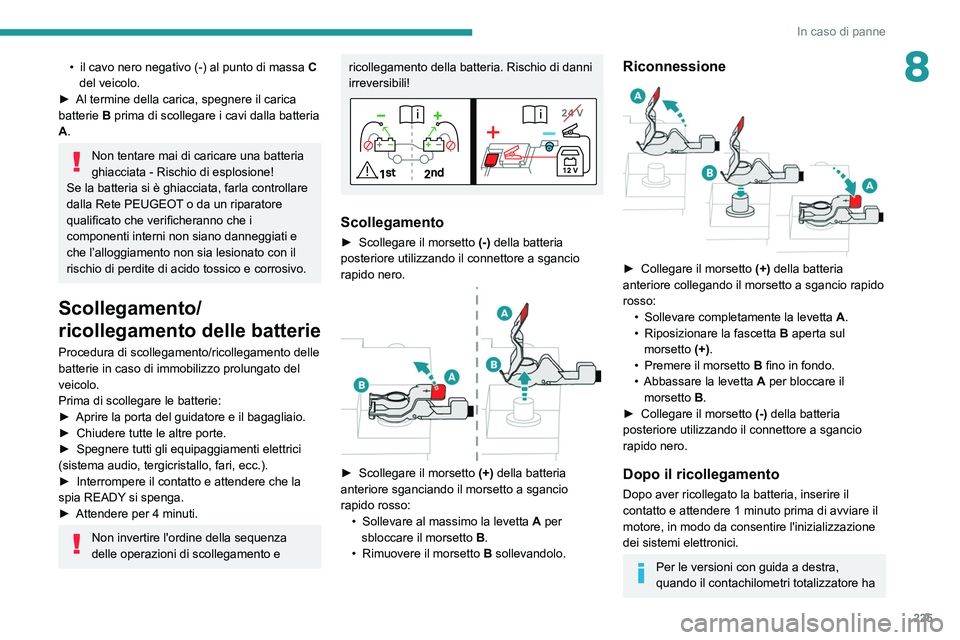

Scollegamento/
ricollegamento delle batterie
Procedura di scollegamento/ricollegamento delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
► Aprire la porta del guidatore e il bagagliaio.
► Chiudere tutte le altre porte.
► Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
► Interrompere il contatto e attendere che la
spia READY si spenga.
► Attendere per 4 minuti.
Non invertire l'ordine della sequenza
delle operazioni di scollegamento e

225
In caso di panne
8• il cavo nero negativo (-) al punto di massa C
del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Scollegamento/
ricollegamento delle batterie
Procedura di scollegamento/ricollegamento delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
►

Aprire la porta del guidatore e il bagagliaio.
►


Chiudere tutte le altre porte.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia READY

si spenga.
►

Attendere per 4 minuti.
Non invertire l'ordine della sequenza
delle operazioni di scollegamento e
ricollegamento della batteria. Rischio di danni
irreversibili!
Scollegamento
► Scollegare il morsetto (-) della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.


► Scollegare il morsetto (+) della batteria
anteriore sganciando il morsetto a sgancio
rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.
Riconnessione

► Collegare il morsetto (+) della batteria
anteriore collegando il morsetto a sgancio rapido
rosso: •

Sollevare completamente la levetta

A
.
•

Riposizionare la fascetta

B
aperta sul
morsetto (+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Collegare il morsetto (-)

della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Per le versioni con guida a destra,
quando il contachilometri totalizzatore ha

226
In caso di panne
raggiunto i 100 km, è necessario attendere
circa 15 minuti prima di avviare il motore.
T
uttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato. Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

T
etto apribile e tendina elettrica.
–

Alzacristalli elettrici.
–


Data e ora.–

Stazioni radio preselezionate.

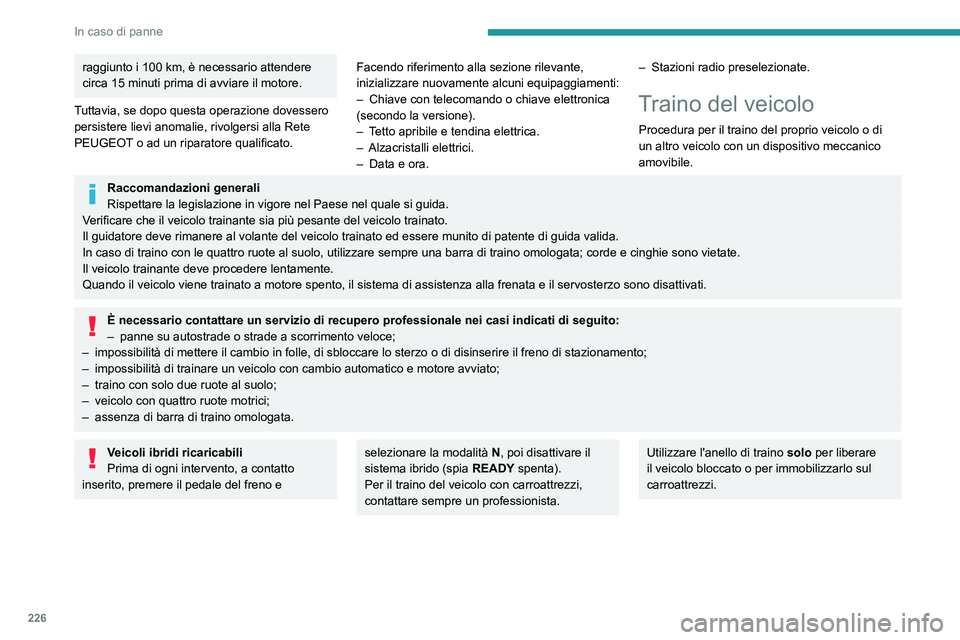

Traino del veicolo
Procedura per il traino del proprio veicolo o di
un altro veicolo con un dispositivo meccanico
amovibile.
Raccomandazioni generali
Rispettare la legislazione in vigore nel Paese nel quale si guida.
Verificare che il veicolo trainante sia più pesante del veicolo trainato.
Il guidatore deve rimanere al volante del veicolo trainato ed essere mun\
ito di patente di guida valida.
In caso di traino con le quattro ruote al suolo, utilizzare sempre una barra di traino omologata; corde e cinghie sono vietate.
Il veicolo trainante deve procedere lentamente.
Quando il veicolo viene trainato a motore spento, il sistema di assisten\
za alla frenata e il servosterzo sono disattivati.
È necessario contattare un servizio di recupero professionale nei casi indicati di seguito:
– panne su autostrade o strade a scorrimento veloce;
–

impossibilità di mettere il cambio in folle, di sbloccare lo sterzo o di disinserire il freno di stazionamento;
–


impossibilità di trainare un veicolo con cambio automatico e motore avviato;
–


traino con solo due ruote al suolo;
–


veicolo con quattro ruote motrici;
–


assenza di barra di traino omologata.
Veicoli ibridi ricaricabili
Prima di ogni intervento, a contatto
inserito, premere il pedale del freno e selezionare la modalità N, poi disattivare il
sistema ibrido (spia READY spenta).
Per il traino del veicolo con carroattrezzi,
contattare sempre un professionista.Utilizzare l'anello di traino solo per liberare
il veicolo bloccato o per immobilizzarlo sul
carroattrezzi.
Accesso agli attrezzi

227
In caso di panne

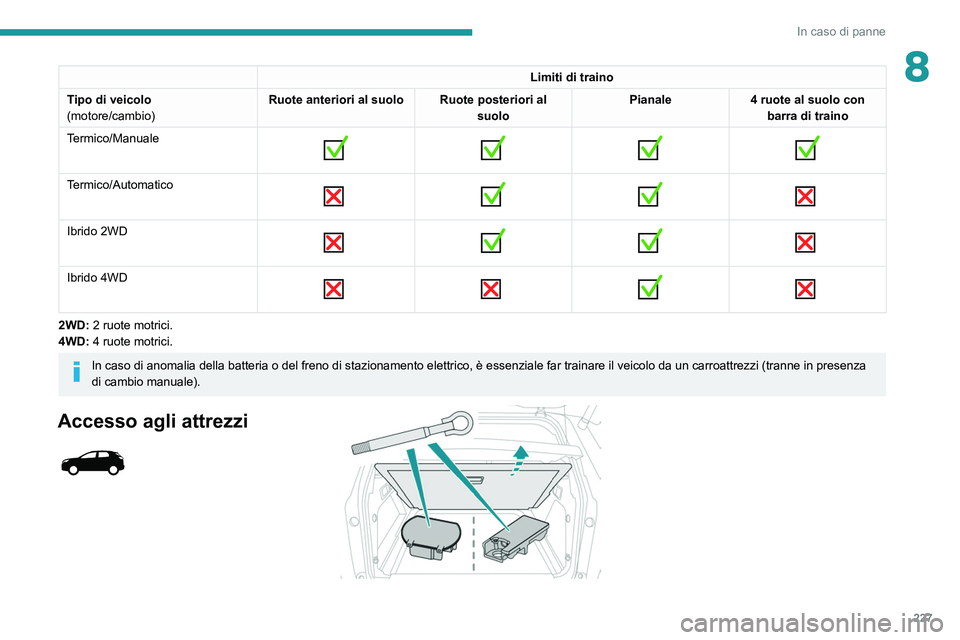

8Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale


Termico/Automatico

Ibrido 2WD

Ibrido 4WD

2WD: 2 ruote motrici.
4WD: 4 ruote motrici.
In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi (tranne in pres\
enza
di cambio manuale).
Accesso agli attrezzi

228
In caso di panne

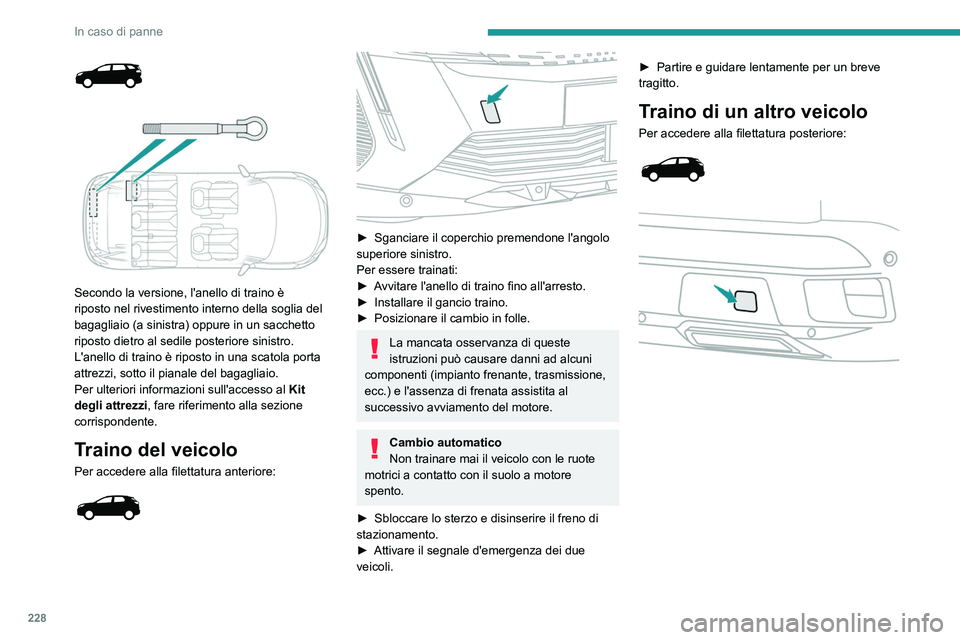

Secondo la versione, l'anello di traino è
riposto nel rivestimento interno della soglia del
bagagliaio (a sinistra) oppure in un sacchetto
riposto dietro al sedile posteriore sinistro.
L'anello di traino è riposto in una scatola porta
attrezzi, sotto il pianale del bagagliaio.
Per ulteriori informazioni sull'accesso al Kit
degli attrezzi, fare riferimento alla sezione
corrispondente.
Traino del veicolo
Per accedere alla filettatura anteriore:



► Sganciare il coperchio premendone l'angolo
superiore sinistro.
Per essere trainati:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Posizionare il cambio in folle.
La mancata osservanza di queste
istruzioni può causare danni ad alcuni
componenti (impianto frenante, trasmissione,
ecc.) e l'assenza di frenata assistita
al
successivo avviamento del motore.
Cambio automatico
Non trainare mai il veicolo con le ruote
motrici a contatto con il suolo a motore
spento.
►

Sbloccare lo sterzo e disinserire il freno di
stazionamento.
►


Attivare il segnale d'emergenza dei due
veicoli. ►


Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo
Per accedere alla filettatura posteriore:
