PEUGEOT 5008 2021 Návod na použitie (in Slovakian)
Manufacturer: PEUGEOT, Model Year: 2021, Model line: 5008, Model: PEUGEOT 5008 2021Pages: 292, veľkosť PDF: 8.05 MB

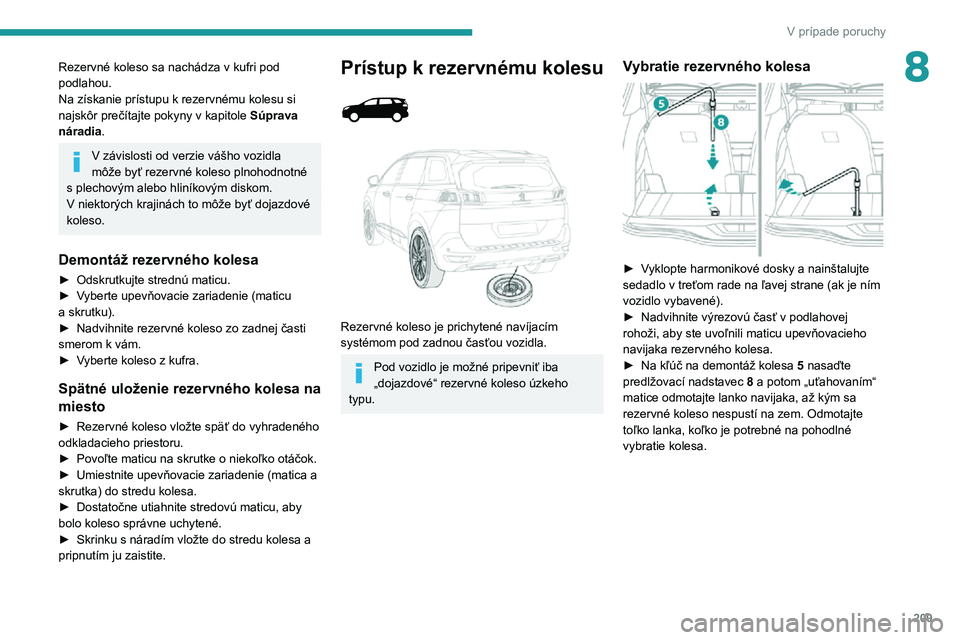

Page 211 of 292

209
V prípade poruchy
8Rezervné koleso sa nachádza v kufri pod
podlahou.
Na získanie prístupu k rezervnému kolesu si
najskôr prečítajte pokyny v kapitole Súprava
náradia.
V závislosti od verzie vášho vozidla
môže byť rezervné koleso plnohodnotné
s plechovým alebo hliníkovým diskom.
V niektorých krajinách to môže byť dojazdové
koleso.
Demontáž rezervného kolesa
► Odskrutkujte strednú maticu.► Vyberte upevňovacie zariadenie (maticu a skrutku).► Nadvihnite rezervné koleso zo zadnej časti smerom k vám.► Vyberte koleso z kufra.
Spätné uloženie rezervného kolesa na
miesto
► Rezervné koleso vložte späť do vyhradeného
odkladacieho priestoru.► Povoľte maticu na skrutke o niekoľko otáčok.► Umiestnite upevňovacie zariadenie (matica a skrutka) do stredu kolesa.► Dostatočne utiahnite stredovú maticu, aby bolo koleso správne uchytené.► Skrinku s náradím vložte do stredu kolesa a pripnutím ju zaistite.
Prístup k rezervnému kolesu
Rezervné koleso je prichytené navíjacím
systémom pod zadnou časťou vozidla.
Pod vozidlo je možné pripevniť iba
„dojazdové“ rezervné koleso úzkeho
typu.
Vybratie rezervného kolesa
► Vyklopte harmonikové dosky a nainštalujte sedadlo v treťom rade na ľavej strane (ak je ním
vozidlo vybavené).
► Nadvihnite výrezovú časť v podlahovej rohoži, aby ste uvoľnili maticu upevňovacieho
navijaka rezervného kolesa.
► Na kľúč na demontáž kolesa 5 nasaďte predlžovací nadstavec 8 a potom „uťahovaním“
matice odmotajte lanko navijaka, až kým sa
rezervné koleso nespustí na zem. Odmotajte
toľko lanka, koľko je potrebné na pohodlné
vybratie kolesa.

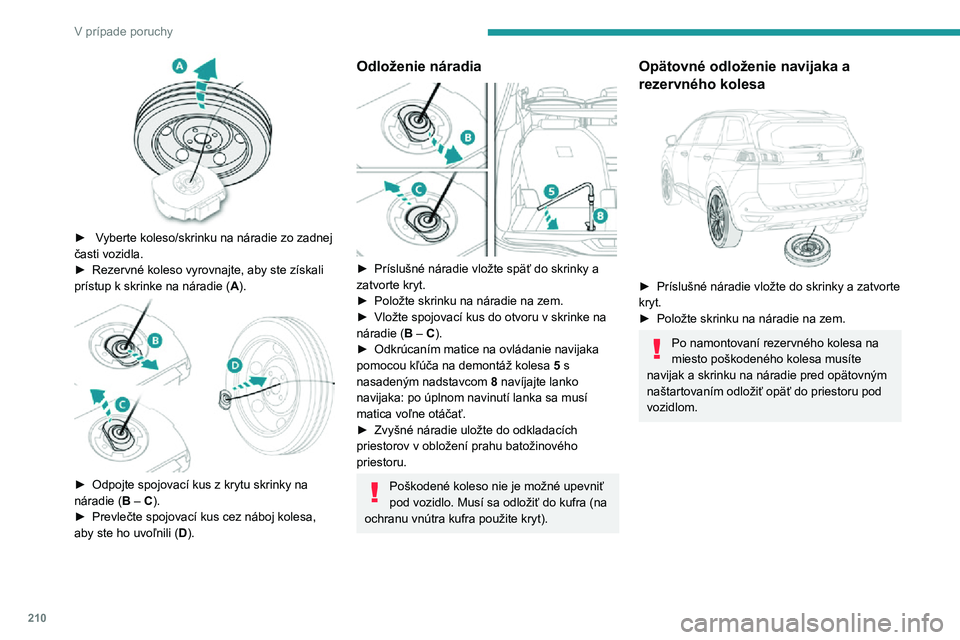

Page 212 of 292

210
V prípade poruchy
► Vyberte koleso/skrinku na náradie zo zadnej časti vozidla.► Rezervné koleso vyrovnajte, aby ste získali prístup k skrinke na náradie (A).
► Odpojte spojovací kus z krytu skrinky na náradie (B – C).► Prevlečte spojovací kus cez náboj kolesa, aby ste ho uvoľnili (D).
Odloženie náradia
► Príslušné náradie vložte späť do skrinky a zatvorte kryt.► Položte skrinku na náradie na zem.► Vložte spojovací kus do otvoru v skrinke na náradie (B – C).► Odkrúcaním matice na ovládanie navijaka pomocou kľúča na demontáž kolesa 5 s nasadeným nadstavcom 8 navíjajte lanko
navijaka: po úplnom navinutí lanka sa musí
matica voľne otáčať.
► Zvyšné náradie uložte do odkladacích priestorov v obložení prahu batožinového
priestoru.
Poškodené koleso nie je možné upevniť
pod vozidlo. Musí sa odložiť do kufra (na
ochranu vnútra kufra použite kryt).
Opätovné odloženie navijaka a
rezervného kolesa
► Príslušné náradie vložte do skrinky a zatvorte kryt.► Položte skrinku na náradie na zem.
Po namontovaní rezervného kolesa na
miesto poškodeného kolesa musíte
navijak a skrinku na náradie pred opätovným
naštartovaním odložiť opäť do priestoru pod
vozidlom.

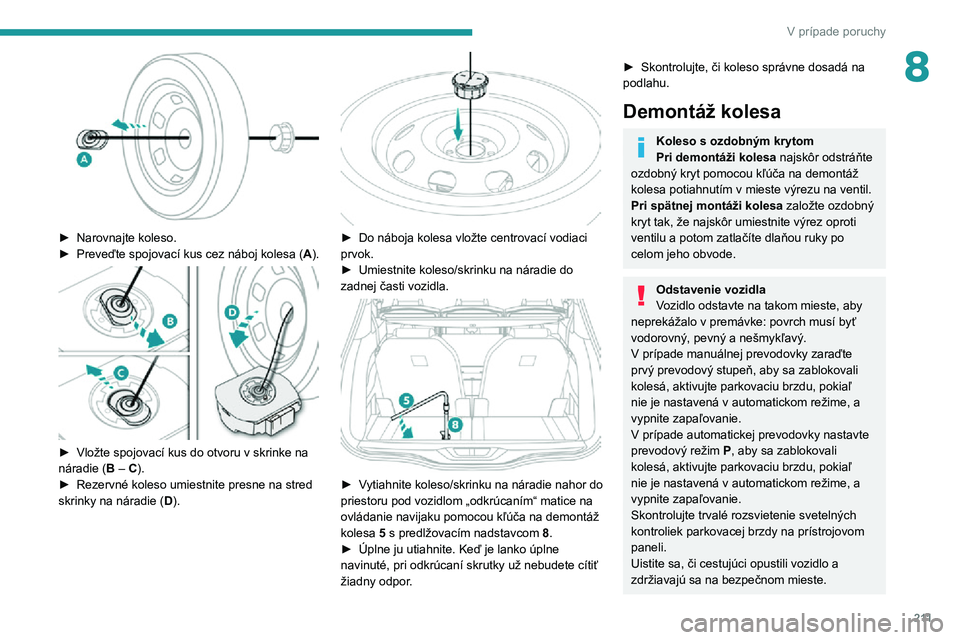

Page 213 of 292

2 11
V prípade poruchy
8
► Narovnajte koleso.► Preveďte spojovací kus cez náboj kolesa (A).
► Vložte spojovací kus do otvoru v skrinke na náradie (B – C).► Rezervné koleso umiestnite presne na stred skrinky na náradie ( D).
► Do náboja kolesa vložte centrovací vodiaci prvok.► Umiestnite koleso/skrinku na náradie do zadnej časti vozidla.
► Vytiahnite koleso/skrinku na náradie nahor do priestoru pod vozidlom „odkrúcaním“ matice na
ovládanie navijaku pomocou kľúča na demontáž
kolesa 5 s predlžovacím nadstavcom 8.
► Úplne ju utiahnite. Keď je lanko úplne navinuté, pri odkrúcaní skrutky už nebudete cítiť
žiadny odpor.
► Skontrolujte, či koleso správne dosadá na podlahu.
Demontáž kolesa
Koleso s ozdobným krytom
Pri demontáži kolesa najskôr odstráňte
ozdobný kryt pomocou kľúča na demontáž
kolesa potiahnutím v mieste výrezu na ventil.
Pri spätnej montáži kolesa založte ozdobný
kryt tak, že najskôr umiestnite výrez oproti
ventilu a potom zatlačíte dlaňou ruky po
celom jeho obvode.
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby
neprekážalo v premávke: povrch musí byť
vodorovný, pevný a nešmykľavý.
V prípade manuálnej prevodovky zaraďte
prvý prevodový stupeň, aby sa zablokovali
kolesá, aktivujte parkovaciu brzdu, pokiaľ
nie je nastavená v automatickom režime, a
vypnite zapaľovanie.
V prípade automatickej prevodovky nastavte
prevodový režim P, aby sa zablokovali
kolesá, aktivujte parkovaciu brzdu, pokiaľ
nie je nastavená v automatickom režime, a
vypnite zapaľovanie.
Skontrolujte trvalé rozsvietenie svetelných
kontroliek parkovacej brzdy na prístrojovom
paneli.
Uistite sa, či cestujúci opustili vozidlo a
zdržiavajú sa na bezpečnom mieste.
Page 214 of 292

212
V prípade poruchy
Ak je to potrebné, umiestnite klin pod koleso
nachádzajúce sa diagonálne oproti kolesu,
ktoré si želáte vymeniť.
Nikdy si nelíhajte pod vozidlo nadvihnuté
pomocou zdviháka; použite stojan.
► Pre odmontovanie krytov skrutiek kolesa použite nástroj 7 (hliníkové disky kolies).► Založte bezpečnostný nadstavec 2 na
kľúč na demontáž kolesa 5, aby ste uvoľnili
bezpečnostnú skrutku.
► Povoľte ostatné skrutky iba pomocou kľúča na demontáž kolesa 5.
► Umiestnite základňu zdviháka 6 na zem
a presvedčte sa, či sa nachádza zvislo oproti
prednému miestu A alebo zadnému miestu B na
podvozku vozidla. Zvoľte si miesto čo najbližšie
k vymieňanému kolesu.
► Rozložte zdvihák 6 tak, aby sa jeho hlava
dotkla použitého miesta A alebo B; podopieraná
oblasť A alebo B vozidla musí dosadať na
strednú časť hlavy zdviháka.
► Nadvihnite vozidlo do výšky , aby bol
medzi kolesom a zemou dostatočný priestor
na jednoduché založenie rezervného
(nepoškodeného) kolesa.
Uistite sa, že je zdvihák stabilný. Ak je
zem šmykľavá alebo nestabilná, zdvihák
sa môže zošmyknúť alebo poklesnúť – v
takom prípade hrozí riziko poranenia!
Zdvihák umiestnite výlučne pod jeden zo
zdvíhacích bodov A alebo B pod vozidlom
a uistite sa, že sa hlava zdviháka nachádza presne v strede pod styčnou plochou na vozidle. V opačnom prípade hrozí riziko poškodenia vozidla a/alebo zosunutia zdviháka – v takomto prípade hrozí riziko poranenia!
► Odstráňte skrutky a uložte ich na čisté miesto.► Odstráňte koleso.
Montáž kolesa
Montáž rezervného kolesa s plechovým diskom alebo dojazdového kolesa „úzkeho typu“
Ak je vozidlo vybavené hliníkovými diskami
kolies, podložky A sa nedotýkajú disku
plechového ani dojazdového rezervného
kolesa „úzkeho typu“. Koleso sa pevne
uchytí prostredníctvom kónického povrchu B
jednotlivých skrutiek.
► Nasaďte koleso na náboj.► Ručne zaskrutkujte skrutky na doraz.► Predbežne utiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 5 s

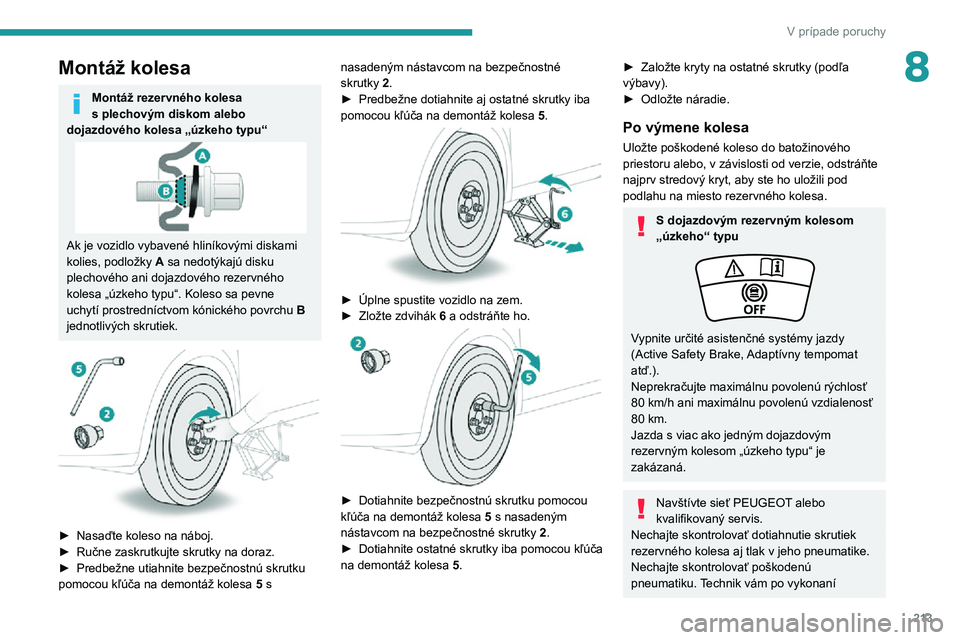

Page 215 of 292

213
V prípade poruchy
8Montáž kolesa
Montáž rezervného kolesa s plechovým diskom alebo dojazdového kolesa „úzkeho typu“
Ak je vozidlo vybavené hliníkovými diskami
kolies, podložky A sa nedotýkajú disku
plechového ani dojazdového rezervného
kolesa „úzkeho typu“. Koleso sa pevne
uchytí prostredníctvom kónického povrchu B
jednotlivých skrutiek.
► Nasaďte koleso na náboj.► Ručne zaskrutkujte skrutky na doraz.► Predbežne utiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 5 s nasadeným nástavcom na bezpečnostné
skrutky 2.► Predbežne dotiahnite aj ostatné skrutky iba pomocou kľúča na demontáž kolesa
5.
► Úplne spustite vozidlo na zem.► Zložte zdvihák 6 a odstráňte ho.
► Dotiahnite bezpečnostnú skrutku pomocou kľúča na demontáž kolesa 5 s nasadeným
nástavcom na bezpečnostné skrutky 2.
► Dotiahnite ostatné skrutky iba pomocou kľúča na demontáž kolesa 5.
► Založte kryty na ostatné skrutky (podľa výbavy).► Odložte náradie.
Po výmene kolesa
Uložte poškodené koleso do batožinového
priestoru alebo, v závislosti od verzie, odstráňte
najprv stredový kryt, aby ste ho uložili pod
podlahu na miesto rezervného kolesa.
S dojazdovým rezervným kolesom
„úzkeho“ typu
Vypnite určité asistenčné systémy jazdy (Active Safety Brake, Adaptívny tempomat
atď.).
Neprekračujte maximálnu povolenú rýchlosť
80 km/h ani maximálnu povolenú vzdialenosť 80 km.Jazda s viac ako jedným dojazdovým
rezervným kolesom „úzkeho typu“ je
zakázaná.
Navštívte sieť PEUGEOT alebo
kvalifikovaný servis.
Nechajte skontrolovať dotiahnutie skrutiek
rezervného kolesa aj tlak v jeho pneumatike.
Nechajte skontrolovať poškodenú
pneumatiku. Technik vám po vykonaní

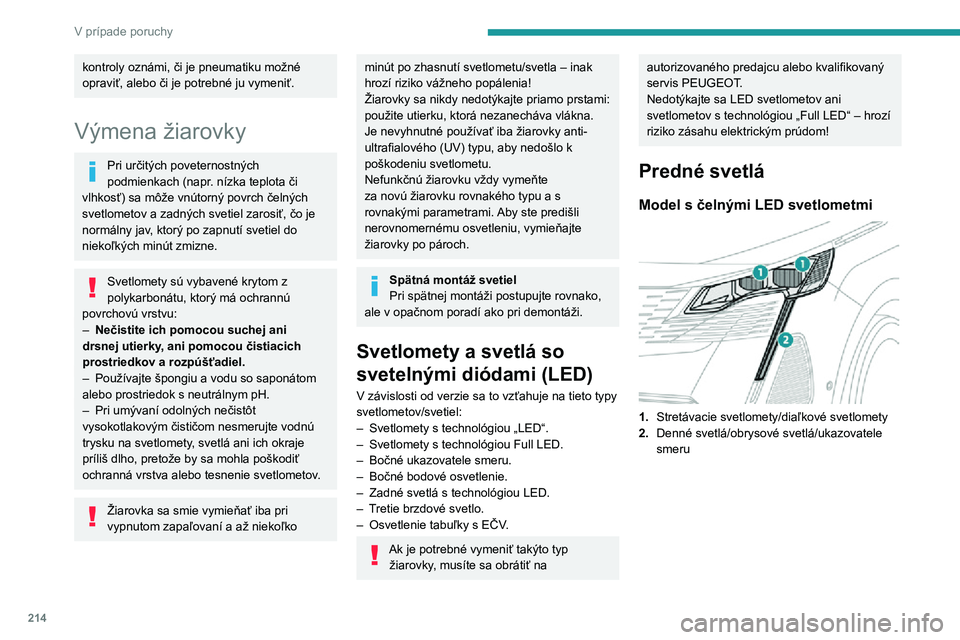

Page 216 of 292

214
V prípade poruchy
kontroly oznámi, či je pneumatiku možné
opraviť, alebo či je potrebné ju vymeniť.
Výmena žiarovky
Pri určitých poveternostných
podmienkach (napr. nízka teplota či
vlhkosť) sa môže vnútorný povrch čelných
svetlometov a zadných svetiel zarosiť, čo je
normálny jav, ktorý po zapnutí svetiel do
niekoľkých minút zmizne.
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochrannú
povrchovú vrstvu:
– Nečistite ich pomocou suchej ani
drsnej utierky, ani pomocou čistiacich
prostriedkov a rozpúšťadiel.
– Používajte špongiu a vodu so saponátom alebo prostriedok s neutrálnym pH.– Pri umývaní odolných nečistôt vysokotlakovým čističom nesmerujte vodnú
trysku na svetlomety, svetlá ani ich okraje
príliš dlho, pretože by sa mohla poškodiť
ochranná vrstva alebo tesnenie svetlometov.
Žiarovka sa smie vymieňať iba pri
vypnutom zapaľovaní a až niekoľko
minút po zhasnutí svetlometu/svetla – inak
hrozí riziko vážneho popálenia!
Žiarovky sa nikdy nedotýkajte priamo prstami:
použite utierku, ktorá nezanecháva vlákna.
Je nevyhnutné používať iba žiarovky anti-
ultrafialového (UV) typu, aby nedošlo k
poškodeniu svetlometu.
Nefunkčnú žiarovku vždy vymeňte
za novú žiarovku rovnakého typu a s
rovnakými parametrami. Aby ste predišli
nerovnomernému osvetleniu, vymieňajte
žiarovky po pároch.
Spätná montáž svetiel
Pri spätnej montáži postupujte rovnako,
ale v opačnom poradí ako pri demontáži.
Svetlomety a svetlá so
svetelnými diódami (LED)
V závislosti od verzie sa to vzťahuje na tieto typy
svetlometov/svetiel:
– Svetlomety s technológiou „LED“.
– Svetlomety s technológiou Full LED.– Bočné ukazovatele smeru.– Bočné bodové osvetlenie.– Zadné svetlá s technológiou LED.– Tretie brzdové svetlo.– Osvetlenie tabuľky s EČV .
Ak je potrebné vymeniť takýto typ
žiarovky, musíte sa obrátiť na
autorizovaného predajcu alebo kvalifikovaný
servis PEUGEOT.
Nedotýkajte sa LED svetlometov ani
svetlometov s technológiou „Full LED“ – hrozí
riziko zásahu elektrickým prúdom!
Predné svetlá
Model s čelnými LED svetlometmi
1. Stretávacie svetlomety/diaľkové svetlomety
2. Denné svetlá/obrysové svetlá/ukazovatele
smeru
Model so svetlometmi s technológiou
Full LED
1.Stretávacie svetlomety/diaľkové svetlomety
2. Statické osvetlenie zákrut
3. Denné svetlá/obrysové svetlá/ukazovatele
smeru
Zadné svetlá

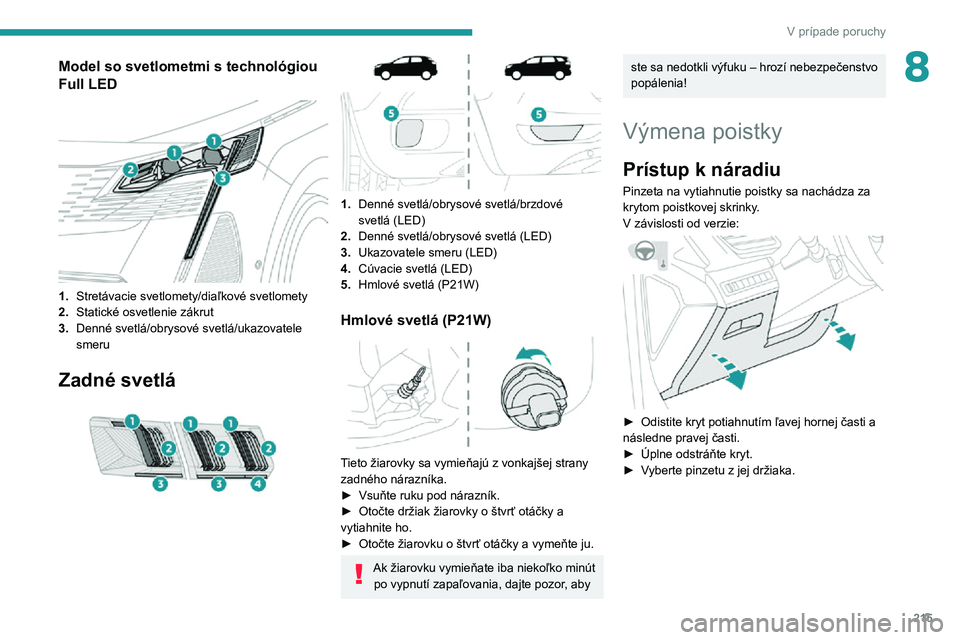

Page 217 of 292

215
V prípade poruchy
8Model so svetlometmi s technológiou
Full LED
1.Stretávacie svetlomety/diaľkové svetlomety
2. Statické osvetlenie zákrut
3. Denné svetlá/obrysové svetlá/ukazovatele
smeru
Zadné svetlá
1.Denné svetlá/obrysové svetlá/brzdové svetlá (LED)
2.Denné svetlá/obrysové svetlá (LED)
3.Ukazovatele smeru (LED)
4.Cúvacie svetlá (LED)
5.Hmlové svetlá (P21W)
Hmlové svetlá (P21W)
Tieto žiarovky sa vymieňajú z vonkajšej strany
zadného nárazníka.
► Vsuňte ruku pod nárazník.► Otočte držiak žiarovky o štvrť otáčky a vytiahnite ho.► Otočte žiarovku o štvrť otáčky a vymeňte ju.
Ak žiarovku vymieňate iba niekoľko minút
po vypnutí zapaľovania, dajte pozor, aby
ste sa nedotkli výfuku – hrozí nebezpečenstvo
popálenia!
Výmena poistky
Prístup k náradiu
Pinzeta na vytiahnutie poistky sa nachádza za krytom poistkovej skrinky.
V závislosti od verzie:
► Odistite kryt potiahnutím ľavej hornej časti a následne pravej časti.► Úplne odstráňte kryt.► Vyberte pinzetu z jej držiaka.

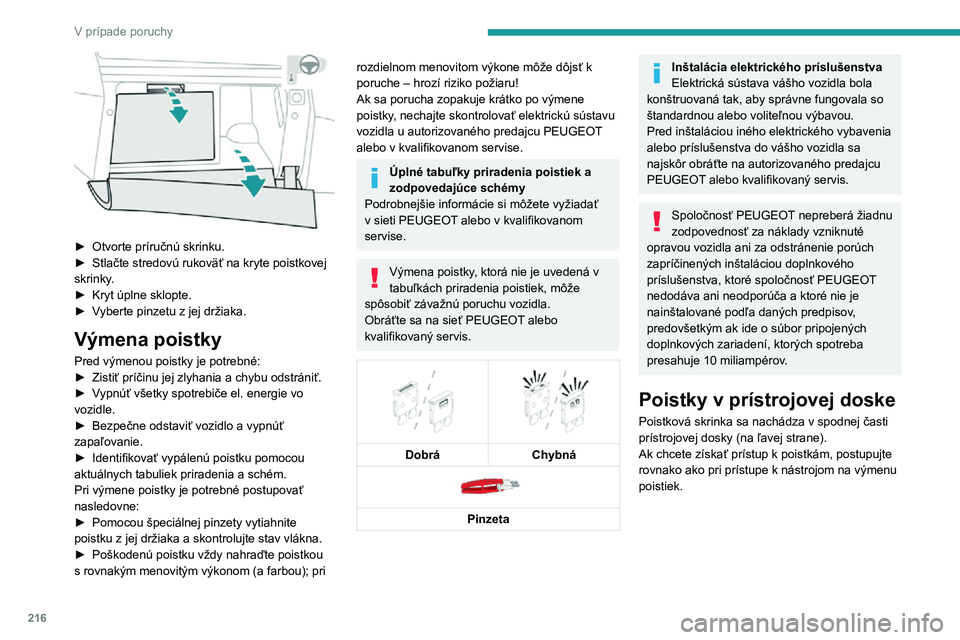

Page 218 of 292

216
V prípade poruchy
► Otvorte príručnú skrinku.► Stlačte stredovú rukoväť na kryte poistkovej skrinky.► Kryt úplne sklopte.► Vyberte pinzetu z jej držiaka.
Výmena poistky
Pred výmenou poistky je potrebné:► Zistiť príčinu jej zlyhania a chybu odstrániť.► Vypnúť všetky spotrebiče el. energie vo vozidle.► Bezpečne odstaviť vozidlo a vypnúť zapaľovanie.► Identifikovať vypálenú poistku pomocou aktuálnych tabuliek priradenia a schém.Pri výmene poistky je potrebné postupovať
nasledovne:
► Pomocou špeciálnej pinzety vytiahnite poistku z jej držiaka a skontrolujte stav vlákna.► Poškodenú poistku vždy nahraďte poistkou s rovnakým menovitým výkonom (a farbou); pri
rozdielnom menovitom výkone môže dôjsť k
poruche – hrozí riziko požiaru!
Ak sa porucha zopakuje krátko po výmene
poistky, nechajte skontrolovať elektrickú sústavu
vozidla u autorizovaného predajcu PEUGEOT
alebo v kvalifikovanom servise.

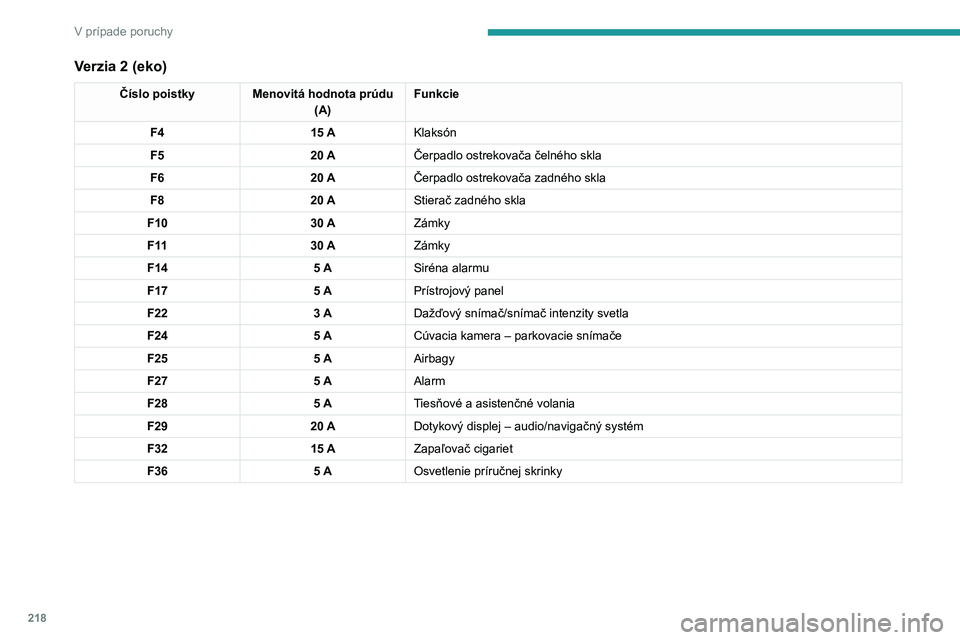

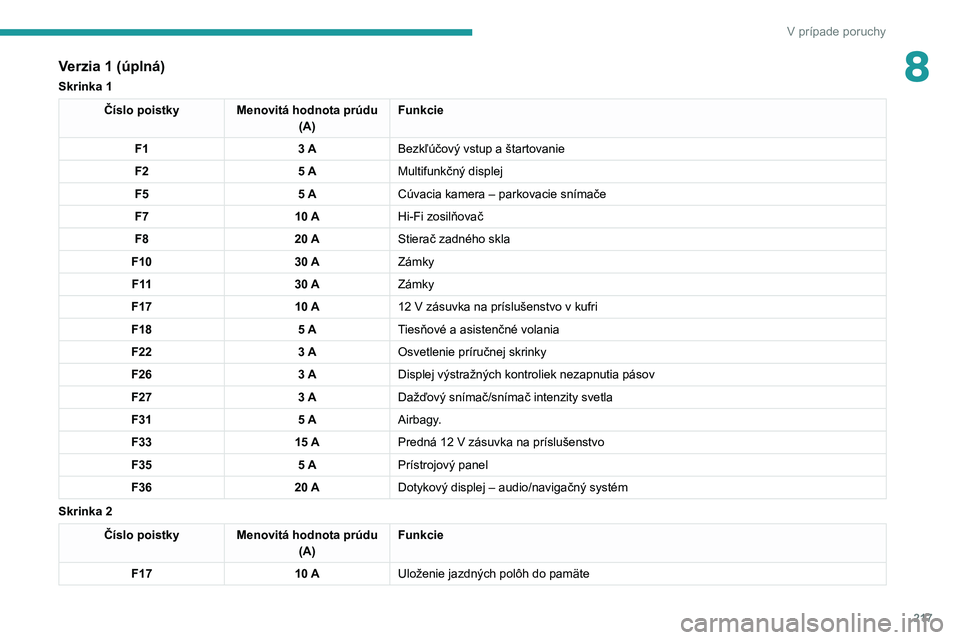

Úplné tabuľky priradenia poistiek a
zodpovedajúce schémy
Podrobnejšie informácie si môžete vyžiadať
v sieti PEUGEOT alebo v kvalifikovanom servise.
Výmena poistky, ktorá nie je uvedená v
tabuľkách priradenia poistiek, môže
spôsobiť závažnú poruchu vozidla.
Obráťte sa na sieť PEUGEOT alebo
kvalifikovaný servis.
Dobrá
Chybná
Pinzeta
Inštalácia elektrického príslušenstva
Elektrická sústava vášho vozidla bola
konštruovaná tak, aby správne fungovala so
štandardnou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického vybavenia
alebo príslušenstva do vášho vozidla sa
najskôr obráťte na autorizovaného predajcu
PEUGEOT alebo kvalifikovaný servis.
Spoločnosť PEUGEOT nepreberá žiadnu
zodpovednosť za náklady vzniknuté
opravou vozidla ani za odstránenie porúch
zapríčinených inštaláciou doplnkového
príslušenstva, ktoré spoločnosť PEUGEOT
nedodáva ani neodporúča a ktoré nie je nainštalované podľa daných predpisov, predovšetkým ak ide o súbor pripojených doplnkových zariadení, ktorých spotreba presahuje 10 miliampérov.
Poistky v prístrojovej doske
Poistková skrinka sa nachádza v spodnej časti
prístrojovej dosky (na ľavej strane).
Ak chcete získať prístup k poistkám, postupujte
rovnako ako pri prístupe k nástrojom na výmenu
poistiek.
Verzia 1 (úplná)
Skrinka 1
Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F1
3 ABezkľúčový vstup a štartovanie
F2 5 AMultifunkčný displej
F5 5 ACúvacia kamera – parkovacie snímače
F7 10 AHi-Fi zosilňovač
F8 20 AStierač zadného skla
F10 30 AZámky
F 11 30 AZámky
F17 10 A
12 V zásuvka na príslušenstvo v kufri
F18 5 ATiesňové a asistenčné volania
F22
3 AOsvetlenie príručnej skrinky
F26
3 ADisplej výstražných kontroliek nezapnutia pásov
F27
3 ADažďový snímač/snímač intenzity svetla
F31 5 AAirbagy.
F33 15 A
Predná 12 V zásuvka na príslušenstvo
F35 5 APrístrojový panel
F36 20 ADotykový displej – audio/navigačný systém
Skrinka 2 Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F17 10 AUloženie jazdných polôh do pamäte
Page 219 of 292

217
V prípade poruchy
8Verzia 1 (úplná)
Skrinka 1
Číslo poistkyMenovitá hodnota prúdu
(A) Funkcie
F1
3 ABezkľúčový vstup a štartovanie
F2 5 AMultifunkčný displej
F5 5 ACúvacia kamera – parkovacie snímače
F7 10 AHi-Fi zosilňovač
F8 20 AStierač zadného skla
F10 30 AZámky
F 11 30 AZámky
F17 10 A
12 V zásuvka na príslušenstvo v kufri
F18 5 ATiesňové a asistenčné volania
F22
3 AOsvetlenie príručnej skrinky
F26
3 ADisplej výstražných kontroliek nezapnutia pásov
F27
3 ADažďový snímač/snímač intenzity svetla
F31 5 AAirbagy.
F33 15 A
Predná 12 V zásuvka na príslušenstvo
F35 5 APrístrojový panel
F36 20 ADotykový displej – audio/navigačný systém
Skrinka 2
Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F17 10 AUloženie jazdných polôh do pamäte
Page 220 of 292

218
V prípade poruchy
Verzia 2 (eko)
Číslo poistkyMenovitá hodnota prúdu
(A) Funkcie
F4 15 AKlaksón
F5 20 AČerpadlo ostrekovača čelného skla
F6 20 AČerpadlo ostrekovača zadného skla
F8 20 AStierač zadného skla
F10 30 AZámky
F 11 30 AZámky
F14
5 ASiréna alarmu
F17
5 APrístrojový panel
F22 3 ADažďový snímač/snímač intenzity svetla
F24
5 ACúvacia kamera – parkovacie snímače
F25
5 AAirbagy
F27
5 AAlarm
F28
5 ATiesňové a asistenčné volania
F29 20 ADotykový displej – audio/navigačný systém
F32 15 AZapaľovač cigariet
F36
5 AOsvetlenie príručnej skrinky
Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovej
časti vedľa batérie.
Verzia 1 (úplná)
Skrinka 1
Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F14 15 AČerpadlo ostrekovača.
F15
5 APosilňovač riadenia.
F20 25 AČerpadlo ostrekovača.
F22 15 AKlaksón.
F23 15 APravý diaľkový svetlomet.
F24 15 AĽavý diaľkový svetlomet.
