Page 221 of 292

219

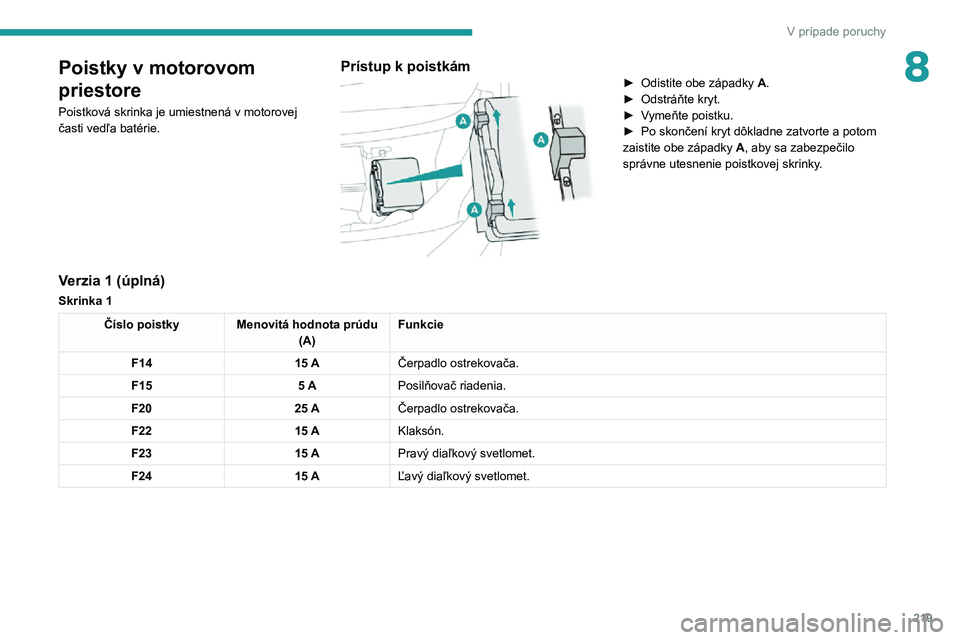

V prípade poruchy
8Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovej
časti vedľa batérie.
Prístup k poistkám
► Odistite obe západky A.► Odstráňte kryt.► Vymeňte poistku.► Po skončení kryt dôkladne zatvorte a potom zaistite obe západky A, aby sa zabezpečilo
správne utesnenie poistkovej skrinky.
Verzia 1 (úplná)
Skrinka 1
Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F14 15 AČerpadlo ostrekovača.
F15
5 APosilňovač riadenia.
F20 25 AČerpadlo ostrekovača.
F22 15 AKlaksón.
F23 15 APravý diaľkový svetlomet.
F24 15 AĽavý diaľkový svetlomet.
Page 222 of 292

220
V prípade poruchy

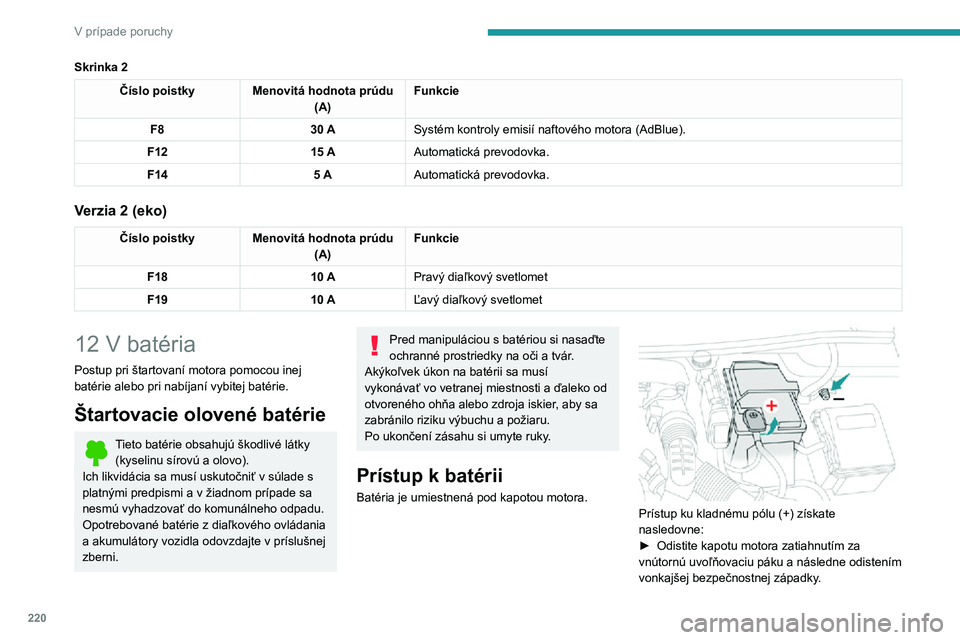

Skrinka 2
Číslo poistkyMenovitá hodnota prúdu
(A) Funkcie
F8 30 ASystém kontroly emisií naftového motora (AdBlue).
F12 15 AAutomatická prevodovka.
F14
5 AAutomatická prevodovka.
Verzia 2 (eko)
Číslo poistky Menovitá hodnota prúdu
(A) Funkcie
F18 10 APravý diaľkový svetlomet
F19 10 AĽavý diaľkový svetlomet
12 V batéria
Postup pri štartovaní motora pomocou inej
batérie alebo pri nabíjaní vybitej batérie.
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky
(kyselinu sírovú a olovo).
Ich likvidácia sa musí uskutočniť v súlade s
platnými predpismi a v žiadnom prípade sa
nesmú vyhadzovať do komunálneho odpadu.
Opotrebované batérie z diaľkového ovládania
a akumulátory vozidla odovzdajte v príslušnej
zberni.
Pred manipuláciou s batériou si nasaďte
ochranné prostriedky na oči a tvár.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a ďaleko od
otvoreného ohňa alebo zdroja iskier, aby sa
zabránilo riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
Prístup k batérii
Batéria je umiestnená pod kapotou motora.
Prístup ku kladnému pólu (+) získate
nasledovne:
► Odistite kapotu motora zatiahnutím za vnútornú uvoľňovaciu páku a následne odistením
vonkajšej bezpečnostnej západky.
► Zdvihnite kapotu motora.(+) Kladný pól.
Tento pól je vybavený svorkou na rýchle
uvoľnenie.
(-) Záporný pól.
Keďže záporný pól batérie nie je prístupný, v
blízkosti batérie sa nachádza vysunutý bod
ukostrenia.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vozidle je možné
motor naštartovať aj pomocou náhradnej
batérie (externá batéria alebo batéria iného
vozidla) a štartovacích káblov alebo pomocou
štartovacieho zdroja pre autobatérie.
Nikdy neštartujte motor pomocou
pripojenia nabíjačky.
Nikdy nepoužívajte 24 V alebo silnejší štartovací zdroj.
Vopred skontrolujte, či má záložná batéria
menovité napätie 12 V a kapacitu rovnajúcu
sa minimálne kapacite vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky elektrické
zariadenia (audio systém, stierače, svetlá
atď.).
Uistite sa, že štartovacie káble sú v
dostatočnej vzdialenosti od pohyblivých
súčastí motora (ventilátory, remene atď.).
Neodpájajte kladný pól (+), keď je motor
naštartovaný.
Page 223 of 292

221
V prípade poruchy

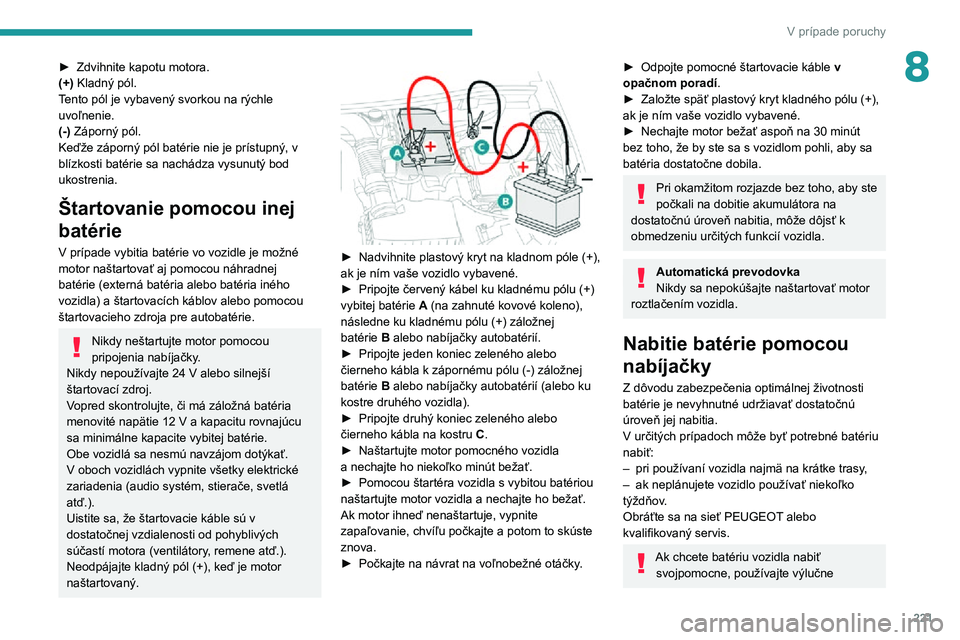

8► Zdvihnite kapotu motora.(+) Kladný pól.
Tento pól je vybavený svorkou na rýchle
uvoľnenie.
(-) Záporný pól.
Keďže záporný pól batérie nie je prístupný, v
blízkosti batérie sa nachádza vysunutý bod
ukostrenia.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vozidle je možné
motor naštartovať aj pomocou náhradnej
batérie (externá batéria alebo batéria iného
vozidla) a štartovacích káblov alebo pomocou
štartovacieho zdroja pre autobatérie.
Nikdy neštartujte motor pomocou
pripojenia nabíjačky.
Nikdy nepoužívajte 24 V alebo silnejší štartovací zdroj.
Vopred skontrolujte, či má záložná batéria
menovité napätie 12 V a kapacitu rovnajúcu
sa minimálne kapacite vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky elektrické
zariadenia (audio systém, stierače, svetlá
atď.).
Uistite sa, že štartovacie káble sú v
dostatočnej vzdialenosti od pohyblivých
súčastí motora (ventilátory, remene atď.).
Neodpájajte kladný pól (+), keď je motor
naštartovaný.
► Nadvihnite plastový kryt na kladnom póle (+), ak je ním vaše vozidlo vybavené.► Pripojte červený kábel ku kladnému pólu (+) vybitej batérie A (na zahnuté kovové koleno),
následne ku kladnému pólu (+) záložnej
batérie B alebo nabíjačky autobatérií.► Pripojte jeden koniec zeleného alebo čierneho kábla k zápornému pólu (-) záložnej batérie B alebo nabíjačky autobatérií (alebo ku
kostre druhého vozidla).
► Pripojte druhý koniec zeleného alebo čierneho kábla na kostru C.► Naštartujte motor pomocného vozidla a nechajte ho niekoľko minút bežať.► Pomocou štartéra vozidla s vybitou batériou naštartujte motor vozidla a nechajte ho bežať.
Ak motor ihneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a potom to skúste
znova.
► Počkajte na návrat na voľnobežné otáčky .
► Odpojte pomocné štartovacie káble v
opačnom poradí .
► Založte späť plastový kryt kladného pólu (+), ak je ním vaše vozidlo vybavené.► Nechajte motor bežať aspoň na 30 minút bez toho, že by ste sa s vozidlom pohli, aby sa
batéria dostatočne dobila.
Pri okamžitom rozjazde bez toho, aby ste
počkali na dobitie akumulátora na
dostatočnú úroveň nabitia, môže dôjsť k
obmedzeniu určitých funkcií vozidla.
Automatická prevodovka
Nikdy sa nepokúšajte naštartovať motor
roztlačením vozidla.
Nabitie batérie pomocou
nabíjačky
Z dôvodu zabezpečenia optimálnej životnosti
batérie je nevyhnutné udržiavať dostatočnú
úroveň jej nabitia.
V určitých prípadoch môže byť potrebné batériu
nabiť:
– pri používaní vozidla najmä na krátke trasy ,– ak neplánujete vozidlo používať niekoľko týždňov.
Obráťte sa na sieť PEUGEOT alebo
kvalifikovaný servis.
Ak chcete batériu vozidla nabiť
svojpomocne, používajte výlučne
Page 224 of 292

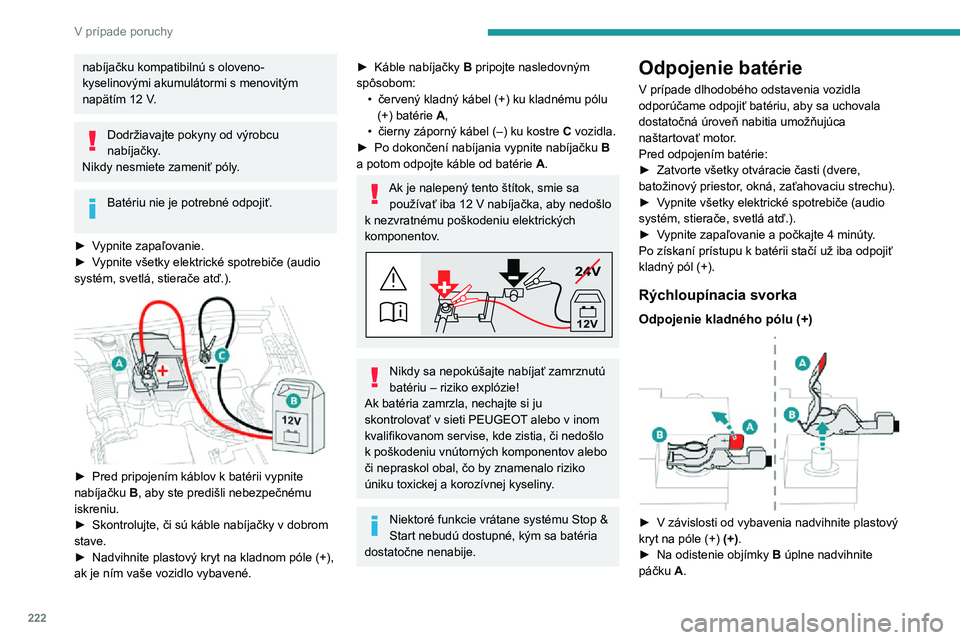

222
V prípade poruchy
nabíjačku kompatibilnú s oloveno-
kyselinovými akumulátormi s menovitým
napätím 12 V.
Dodržiavajte pokyny od výrobcu
nabíjačky.
Nikdy nesmiete zameniť póly.
Batériu nie je potrebné odpojiť.
► Vypnite zapaľovanie.► Vypnite všetky elektrické spotrebiče (audio systém, svetlá, stierače atď.).
► Pred pripojením káblov k batérii vypnite nabíjačku B, aby ste predišli nebezpečnému
iskreniu.
► Skontrolujte, či sú káble nabíjačky v dobrom
stave.► Nadvihnite plastový kryt na kladnom póle (+), ak je ním vaše vozidlo vybavené.
► Káble nabíjačky B pripojte nasledovným
spôsobom:
• červený kladný kábel (+) ku kladnému pólu (+) batérie A,• čierny záporný kábel (–) ku kostre C vozidla.► Po dokončení nabíjania vypnite nabíjačku B
a potom odpojte káble od batérie A.
Ak je nalepený tento štítok, smie sa používať iba 12 V nabíjačka, aby nedošlo k nezvratnému poškodeniu elektrických
komponentov.
24V
12V
Nikdy sa nepokúšajte nabíjať zamrznutú
batériu – riziko explózie!
Ak batéria zamrzla, nechajte si ju
skontrolovať v sieti PEUGEOT alebo v inom kvalifikovanom servise, kde zistia, či nedošlo
k poškodeniu vnútorných komponentov alebo
či nepraskol obal, čo by znamenalo riziko
úniku toxickej a korozívnej kyseliny.
Niektoré funkcie vrátane systému Stop &
Start nebudú dostupné, kým sa batéria
dostatočne nenabije.
Odpojenie batérie
V prípade dlhodobého odstavenia vozidla
odporúčame odpojiť batériu, aby sa uchovala
dostatočná úroveň nabitia umožňujúca
naštartovať motor.
Pred odpojením batérie:
► Zatvorte všetky otváracie časti (dvere, batožinový priestor, okná, zaťahovaciu strechu).► Vypnite všetky elektrické spotrebiče (audio systém, stierače, svetlá atď.).► Vypnite zapaľovanie a počkajte 4 minúty.Po získaní prístupu k batérii stačí už iba odpojiť
kladný pól (+).
Rýchloupínacia svorka
Odpojenie kladného pólu (+)
► V závislosti od vybavenia nadvihnite plastový
kryt na póle (+) (+).► Na odistenie objímky B úplne nadvihnite
páčku A.
► Následne nadvihnite objímku B a odstráňte
ju.
Opätovné pripojenie kladného pólu (+)
► Nadvihnite páčku A na maximum.► Založte otvorenú svorku B na kladný pól (+).► Zatlačte objímku B až na doraz nadol.► Sklopením páčky A zaistite objímku B.► V závislosti od vybavenia spustite plastový kryt na pól (+).
Netlačte na páčku silou, pretože ak je
objímka nesprávne založená, nezaistí sa.
V takom prípade postup zopakujte.
Nasledujúce opätovné pripojenie
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora
počkajte 1 minútu, kým sa vykoná inicializácia
elektronických systémov.
Page 225 of 292

223
V prípade poruchy

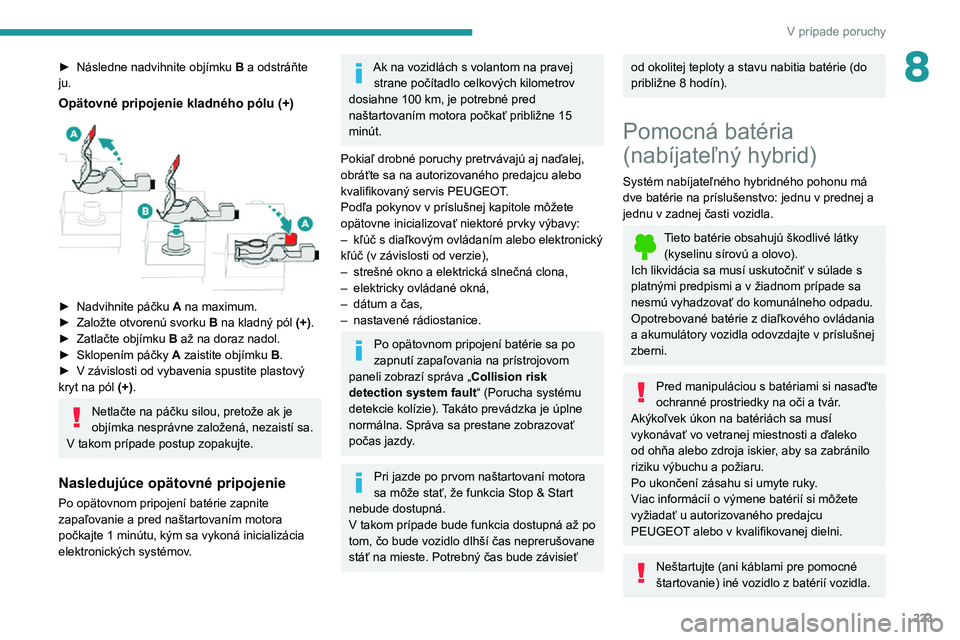

8► Následne nadvihnite objímku B a odstráňte
ju.
Opätovné pripojenie kladného pólu (+)
► Nadvihnite páčku A na maximum.► Založte otvorenú svorku B na kladný pól (+).► Zatlačte objímku B až na doraz nadol.► Sklopením páčky A zaistite objímku B.► V závislosti od vybavenia spustite plastový kryt na pól (+).
Netlačte na páčku silou, pretože ak je
objímka nesprávne založená, nezaistí sa.
V takom prípade postup zopakujte.
Nasledujúce opätovné pripojenie
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora
počkajte 1 minútu, kým sa vykoná inicializácia
elektronických systémov.

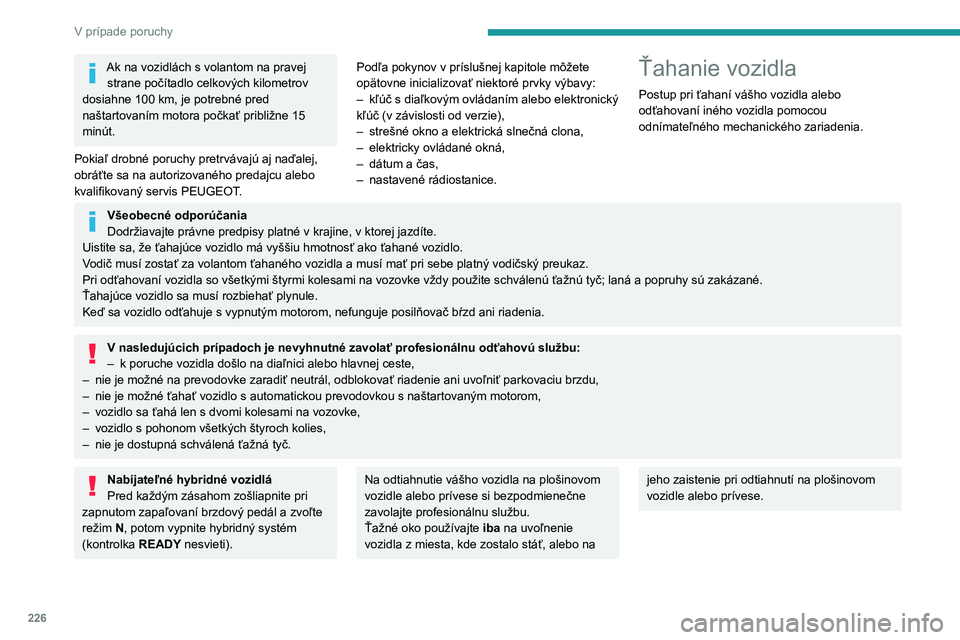

Ak na vozidlách s volantom na pravej strane počítadlo celkových kilometrov
dosiahne 100 km, je potrebné pred naštartovaním motora počkať približne 15
minút.
Pokiaľ drobné poruchy pretrvávajú aj naďalej,
obráťte sa na autorizovaného predajcu alebo
kvalifikovaný servis PEUGEOT.
Podľa pokynov v príslušnej kapitole môžete opätovne inicializovať niektoré prvky výbavy:– kľúč s diaľkovým ovládaním alebo elektronický kľúč (v závislosti od verzie),– strešné okno a elektrická slnečná clona,– elektricky ovládané okná,– dátum a čas,– nastavené rádiostanice.
Po opätovnom pripojení batérie sa po
zapnutí zapaľovania na prístrojovom
paneli zobrazí správa „ Collision risk
detection system fault“ (Porucha systému
detekcie kolízie). Takáto prevádzka je úplne
normálna. Správa sa prestane zobrazovať
počas jazdy.
Pri jazde po prvom naštartovaní motora
sa môže stať, že funkcia Stop & Start
nebude dostupná.
V takom prípade bude funkcia dostupná až po
tom, čo bude vozidlo dlhší čas neprerušovane
stáť na mieste. Potrebný čas bude závisieť
od okolitej teploty a stavu nabitia batérie (do
približne 8 hodín).
Pomocná batéria
(nabíjateľný hybrid)
Systém nabíjateľného hybridného pohonu má
dve batérie na príslušenstvo: jednu v prednej a
jednu v zadnej časti vozidla.
Tieto batérie obsahujú škodlivé látky (kyselinu sírovú a olovo).
Ich likvidácia sa musí uskutočniť v súlade s
platnými predpismi a v žiadnom prípade sa
nesmú vyhadzovať do komunálneho odpadu.
Opotrebované batérie z diaľkového ovládania
a akumulátory vozidla odovzdajte v príslušnej
zberni.
Pred manipuláciou s batériami si nasaďte
ochranné prostriedky na oči a tvár.
Akýkoľvek úkon na batériách sa musí
vykonávať vo vetranej miestnosti a ďaleko
od ohňa alebo zdroja iskier, aby sa zabránilo
riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
Viac informácií o výmene batérií si môžete vyžiadať u autorizovaného predajcu
PEUGEOT alebo v kvalifikovanej dielni.
Neštartujte (ani káblami pre pomocné
štartovanie) iné vozidlo z batérií vozidla.
Page 226 of 292

224
V prípade poruchy

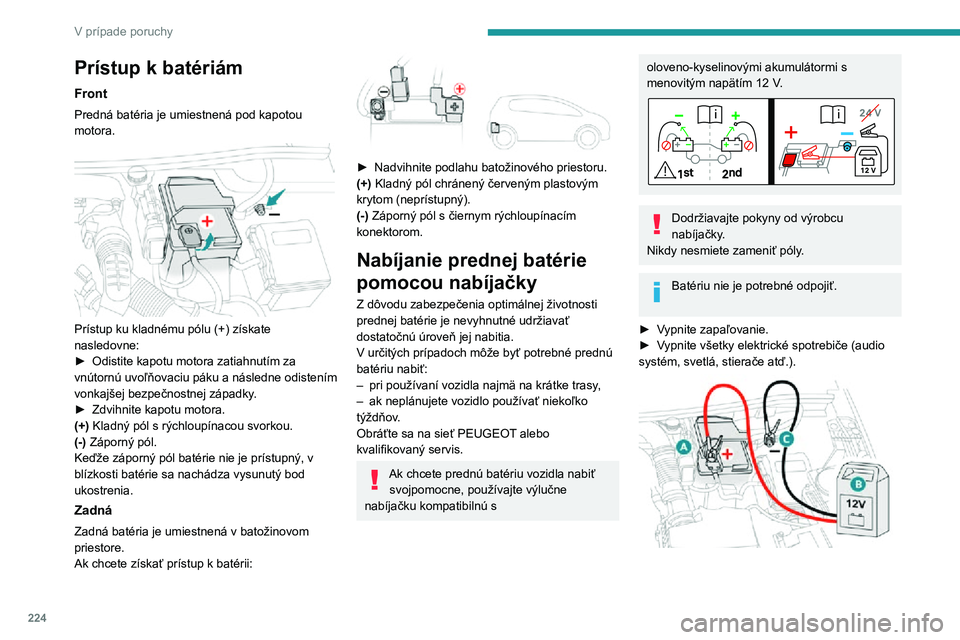

Prístup k batériám
Front
Predná batéria je umiestnená pod kapotou
motora.
Prístup ku kladnému pólu (+) získate
nasledovne:
► Odistite kapotu motora zatiahnutím za vnútornú uvoľňovaciu páku a následne odistením
vonkajšej bezpečnostnej západky.
► Zdvihnite kapotu motora.(+) Kladný pól s rýchloupínacou svorkou.
(-) Záporný pól.
Keďže záporný pól batérie nie je prístupný, v
blízkosti batérie sa nachádza vysunutý bod
ukostrenia.
Zadná
Zadná batéria je umiestnená v batožinovom
priestore.
Ak chcete získať prístup k batérii:
► Nadvihnite podlahu batožinového priestoru.(+) Kladný pól chránený červeným plastovým
krytom (neprístupný).
(-) Záporný pól s čiernym rýchloupínacím
konektorom.
Nabíjanie prednej batérie
pomocou nabíjačky
Z dôvodu zabezpečenia optimálnej životnosti
prednej batérie je nevyhnutné udržiavať
dostatočnú úroveň jej nabitia.
V určitých prípadoch môže byť potrebné prednú
batériu nabiť:
– pri používaní vozidla najmä na krátke trasy,– ak neplánujete vozidlo používať niekoľko týždňov.
Obráťte sa na sieť PEUGEOT alebo
kvalifikovaný servis.
Ak chcete prednú batériu vozidla nabiť
svojpomocne, používajte výlučne
nabíjačku kompatibilnú s
oloveno-kyselinovými akumulátormi s menovitým napätím 12 V.
Dodržiavajte pokyny od výrobcu
nabíjačky.
Nikdy nesmiete zameniť póly.
Batériu nie je potrebné odpojiť.
► Vypnite zapaľovanie.► Vypnite všetky elektrické spotrebiče (audio systém, svetlá, stierače atď.).
► Pred pripojením káblov k batérii vypnite nabíjačku B, aby ste predišli nebezpečnému
iskreniu.
► Skontrolujte, či sú káble nabíjačky v dobrom stave.► Nadvihnite plastový kryt na kladnom póle (+), ak je ním vaše vozidlo vybavené.► Káble nabíjačky B pripojte nasledovným
spôsobom:
• červený kladný kábel (+) ku kladnému pólu (+) batérie A,• čierny záporný kábel (–) ku kostre C vozidla.► Po dokončení nabíjania vypnite nabíjačku B
a potom odpojte káble od batérie A.
Nikdy sa nepokúšajte nabíjať zamrznutú
batériu – riziko explózie!
Ak batéria zamrzla, nechajte si ju
skontrolovať v sieti PEUGEOT alebo v inom kvalifikovanom servise, kde zistia, či nedošlo
k poškodeniu vnútorných komponentov alebo
či nepraskol obal, čo by znamenalo riziko
úniku toxickej a korozívnej kyseliny.
Odpojenie/opätovné
pripojenie batérií
Postup odpojenia/opätovného pripojenia batérií v
prípade dlhodobého odstavenia vozidla.
Pred odpojením batérií:
► Otvorte dvere vodiča a kufor.► Zatvorte všetky ostatné dvere.
Page 227 of 292

225
V prípade poruchy

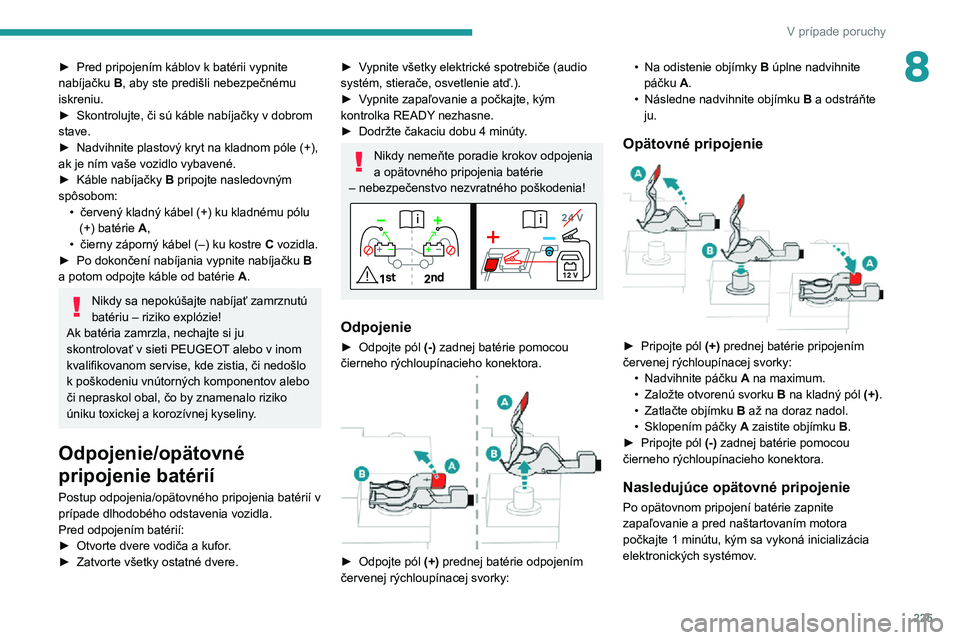

8► Pred pripojením káblov k batérii vypnite nabíjačku B, aby ste predišli nebezpečnému
iskreniu.
► Skontrolujte, či sú káble nabíjačky v dobrom stave.► Nadvihnite plastový kryt na kladnom póle (+), ak je ním vaše vozidlo vybavené.► Káble nabíjačky B pripojte nasledovným
spôsobom:
• červený kladný kábel (+) ku kladnému pólu (+) batérie A,• čierny záporný kábel (–) ku kostre C vozidla.► Po dokončení nabíjania vypnite nabíjačku B
a potom odpojte káble od batérie A.
Nikdy sa nepokúšajte nabíjať zamrznutú
batériu – riziko explózie!
Ak batéria zamrzla, nechajte si ju
skontrolovať v sieti PEUGEOT alebo v inom kvalifikovanom servise, kde zistia, či nedošlo
k poškodeniu vnútorných komponentov alebo
či nepraskol obal, čo by znamenalo riziko
úniku toxickej a korozívnej kyseliny.
Odpojenie/opätovné
pripojenie batérií
Postup odpojenia/opätovného pripojenia batérií v
prípade dlhodobého odstavenia vozidla.
Pred odpojením batérií:
► Otvorte dvere vodiča a kufor .► Zatvorte všetky ostatné dvere.
► Vypnite všetky elektrické spotrebiče (audio systém, stierače, osvetlenie atď.).► Vypnite zapaľovanie a počkajte, kým kontrolka READY nezhasne.► Dodržte čakaciu dobu 4 minúty .
Nikdy nemeňte poradie krokov odpojenia
a opätovného pripojenia batérie
– nebezpečenstvo nezvratného poškodenia!
Odpojenie
► Odpojte pól (-) zadnej batérie pomocou
čierneho rýchloupínacieho konektora.
► Odpojte pól (+) prednej batérie odpojením
červenej rýchloupínacej svorky:
• Na odistenie objímky B úplne nadvihnite
páčku A.
• Následne nadvihnite objímku B a odstráňte
ju.
Opätovné pripojenie
► Pripojte pól (+) prednej batérie pripojením
červenej rýchloupínacej svorky:
• Nadvihnite páčku A na maximum.• Založte otvorenú svorku B na kladný pól (+).• Zatlačte objímku B až na doraz nadol.• Sklopením páčky A zaistite objímku B.► Pripojte pól (-) zadnej batérie pomocou
čierneho rýchloupínacieho konektora.
Nasledujúce opätovné pripojenie
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora
počkajte 1 minútu, kým sa vykoná inicializácia
elektronických systémov.
Page 228 of 292

226
V prípade poruchy
Ak na vozidlách s volantom na pravej strane počítadlo celkových kilometrov
dosiahne 100 km, je potrebné pred naštartovaním motora počkať približne 15
minút.
Pokiaľ drobné poruchy pretrvávajú aj naďalej,
obráťte sa na autorizovaného predajcu alebo
kvalifikovaný servis PEUGEOT.
Podľa pokynov v príslušnej kapitole môžete opätovne inicializovať niektoré prvky výbavy:– kľúč s diaľkovým ovládaním alebo elektronický kľúč (v závislosti od verzie),– strešné okno a elektrická slnečná clona,– elektricky ovládané okná,– dátum a čas,– nastavené rádiostanice.
Ťahanie vozidla
Postup pri ťahaní vášho vozidla alebo
odťahovaní iného vozidla pomocou
odnímateľného mechanického zariadenia.
Všeobecné odporúčania
Dodržiavajte právne predpisy platné v krajine, v ktorej jazdíte.Uistite sa, že ťahajúce vozidlo má vyššiu hmotnosť ako ťahané vozidlo.
Vodič musí zostať za volantom ťahaného vozidla a musí mať pri sebe platný vodičský preukaz.
Pri odťahovaní vozidla so všetkými štyrmi kolesami na vozovke vždy použite schválenú ťažnú tyč; laná a popruhy sú zakázané.
Ťahajúce vozidlo sa musí rozbiehať plynule.
Keď sa vozidlo odťahuje s vypnutým motorom, nefunguje posilňovač bŕzd ani riadenia.
V nasledujúcich prípadoch je nevyhnutné zavolať profesionálnu odťahovú službu:– k poruche vozidla došlo na diaľnici alebo hlavnej ceste,– nie je možné na prevodovke zaradiť neutrál, odblokovať riadenie ani uvoľniť parkovaciu brzdu,– nie je možné ťahať vozidlo s automatickou prevodovkou s naštartovaným motorom,– vozidlo sa ťahá len s dvomi kolesami na vozovke,– vozidlo s pohonom všetkých štyroch kolies,
– nie je dostupná schválená ťažná tyč.
Nabíjateľné hybridné vozidlá
Pred každým zásahom zošliapnite pri
zapnutom zapaľovaní brzdový pedál a zvoľte
režim N, potom vypnite hybridný systém
(kontrolka READY nesvieti).Na odtiahnutie vášho vozidla na plošinovom
vozidle alebo prívese si bezpodmienečne
zavolajte profesionálnu službu.
Ťažné oko používajte iba
na uvoľnenie vozidla z miesta, kde zostalo stáť, alebo na
jeho zaistenie pri odtiahnutí na plošinovom
vozidle alebo prívese.
Page 229 of 292

227
V prípade poruchy

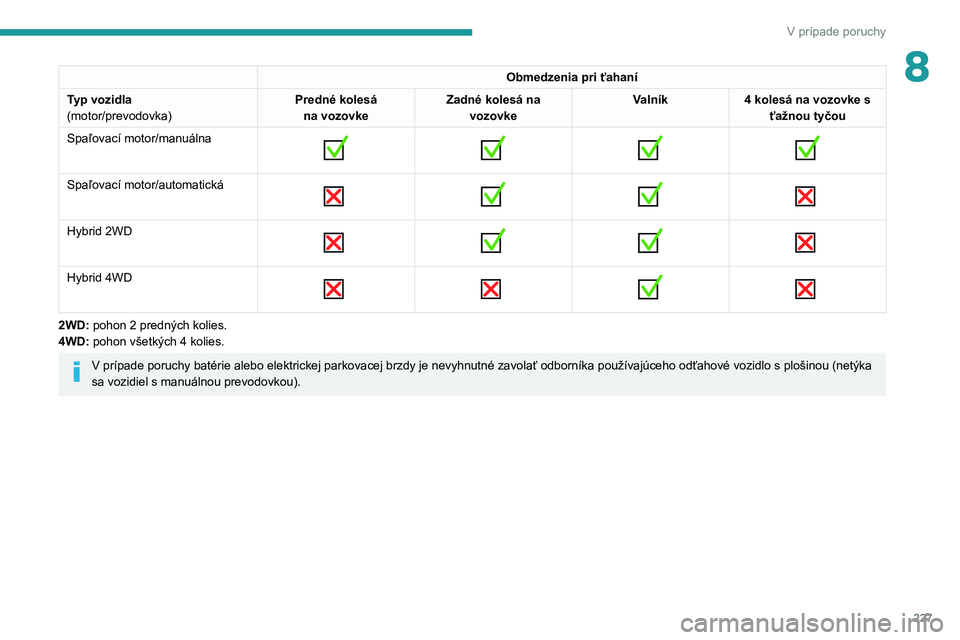

8Obmedzenia pri ťahaní
Typ vozidla
(motor/prevodovka) Predné kolesá
na vozovkeZadné kolesá na
vozovke Valník
4 kolesá na vozovke s
ťažnou tyčou
Spaľovací motor/manuálna
Spaľovací motor/automatická
Hybrid 2WD
Hybrid 4WD
2WD: pohon 2 predných kolies.4WD: pohon všetkých 4 kolies.
V prípade poruchy batérie alebo elektrickej parkovacej brzdy je nevyhnut
né zavolať odborníka používajúceho odťahové vozidlo s plošinou (netýka
sa vozidiel s manuálnou prevodovkou).
Page 230 of 292

228
V prípade poruchy

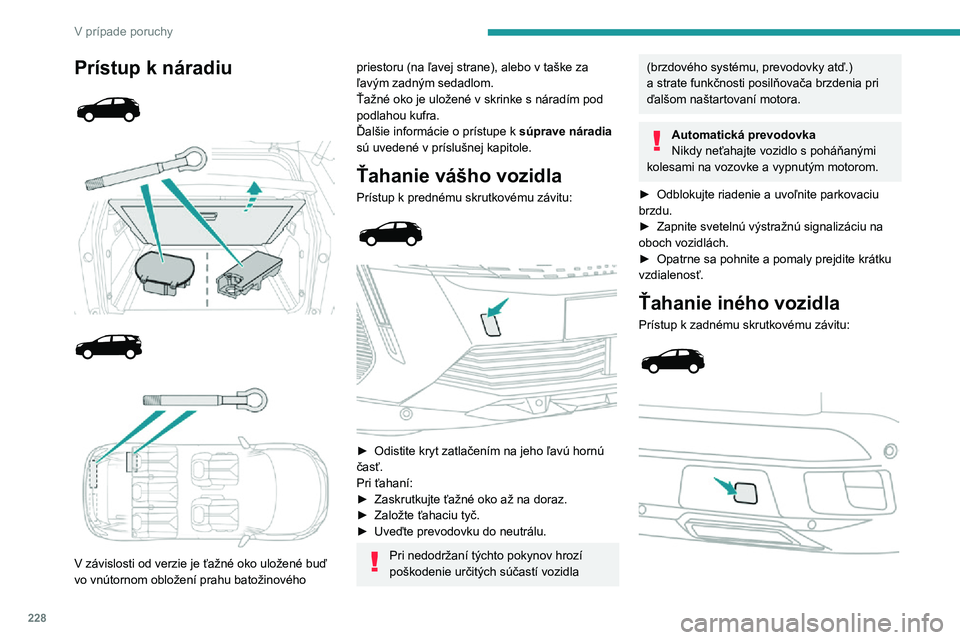

Prístup k náradiu
V závislosti od verzie je ťažné oko uložené buď
vo vnútornom obložení prahu batožinového
priestoru (na ľavej strane), alebo v taške za
ľavým zadným sedadlom.
Ťažné oko je uložené v skrinke s náradím pod
podlahou kufra.
Ďalšie informácie o prístupe k súprave náradia
sú uvedené v príslušnej kapitole.
Ťahanie vášho vozidla
Prístup k prednému skrutkovému závitu:
► Odistite kryt zatlačením na jeho ľavú hornú časť.
Pri ťahaní:
► Zaskrutkujte ťažné oko až na doraz.► Založte ťahaciu tyč.► Uveďte prevodovku do neutrálu.
Pri nedodržaní týchto pokynov hrozí
poškodenie určitých súčastí vozidla
(brzdového systému, prevodovky atď.) a strate funkčnosti posilňovača brzdenia pri ďalšom naštartovaní motora.
Automatická prevodovka
Nikdy neťahajte vozidlo s poháňanými
kolesami na vozovke a vypnutým motorom.
► Odblokujte riadenie a uvoľnite parkovaciu brzdu.► Zapnite svetelnú výstražnú signalizáciu na oboch vozidlách.► Opatrne sa pohnite a pomaly prejdite krátku vzdialenosť.
Ťahanie iného vozidla
Prístup k zadnému skrutkovému závitu:
