PEUGEOT 5008 2021 Upute Za Rukovanje (in Croatian)

169
Praktične informacije

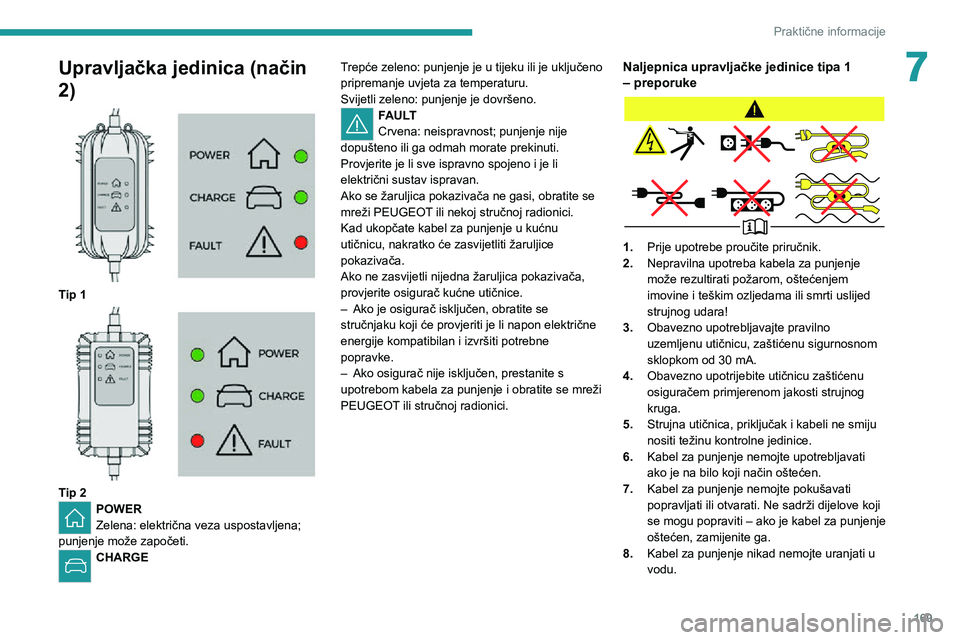

7Upravljačka jedinica (način
2)


Tip 1

Tip 2POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE Trepće zeleno: punjenje je u tijeku ili je uključeno
pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice.
– Ako je osigurač isključen, obratite se stručnjaku koji će provjeriti je li napon električne
energije kompatibilan i izvršiti potrebne
popravke.
– Ako osigurač nije isključen, prestanite s upotrebom kabela za punjenje i obratite se mreži
PEUGEOT ili stručnoj radionici.
Naljepnica upravljačke jedinice tipa 1
– preporuke
1.Prije upotrebe proučite priručnik.
2. Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
3. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30 mA.
4.Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
5. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
6. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
7. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
8. Kabel za punjenje nikad nemojte uranjati u
vodu.

170
Praktične informacije

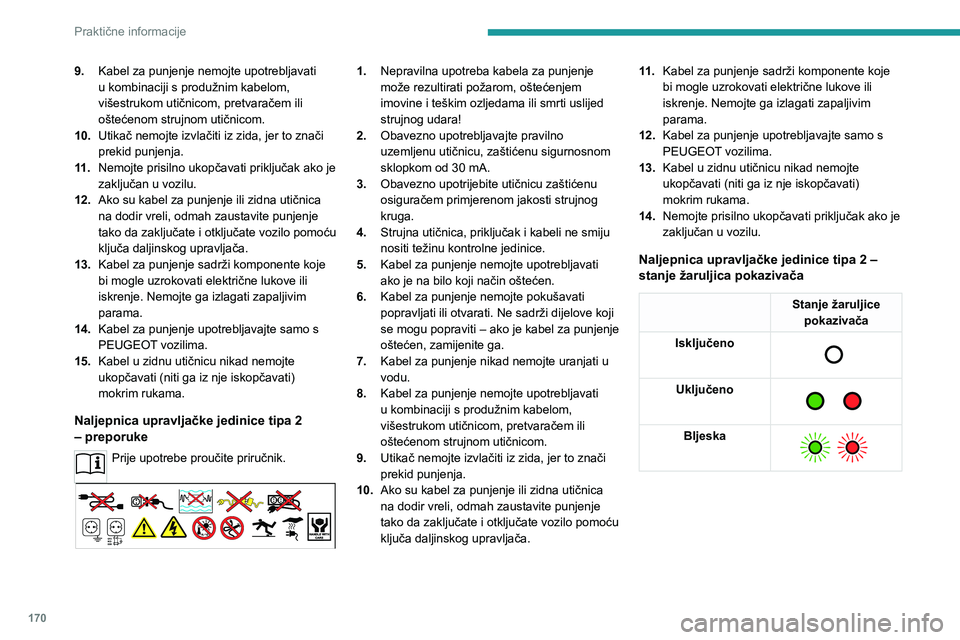

9.Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
10. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
11 . Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
12. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
13. Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
14. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
15. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
Naljepnica upravljačke jedinice tipa 2
– preporuke
Prije upotrebe proučite priručnik.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
2. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30 mA.
3.Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
4. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
9. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača. 11 .
Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
12. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Naljepnica upravljačke jedinice tipa 2 –
stanje žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

171
Praktične informacije

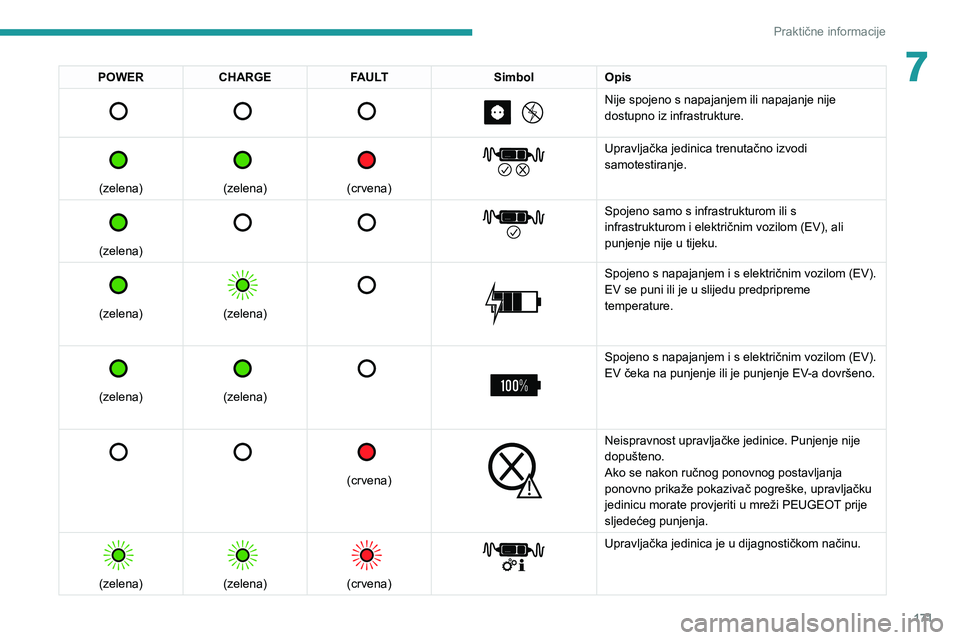

7POWERCHARGE FAULT SimbolOpis







Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.


(zelena)






Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.


(zelena)


(zelena)




Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)




Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.






(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.

172
Praktične informacije
(Tijekom punjenja)Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Ako je punjenje u tijeku, otključavanjem vozila
punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
– Neka područja ostaju jako vruća, čak i sat vremena nakon punjenja – opasnost od
opeklina!
– U bilo kojem trenutku može se uključiti ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Postupak ručnog ponovnog postavljanjaUpravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.

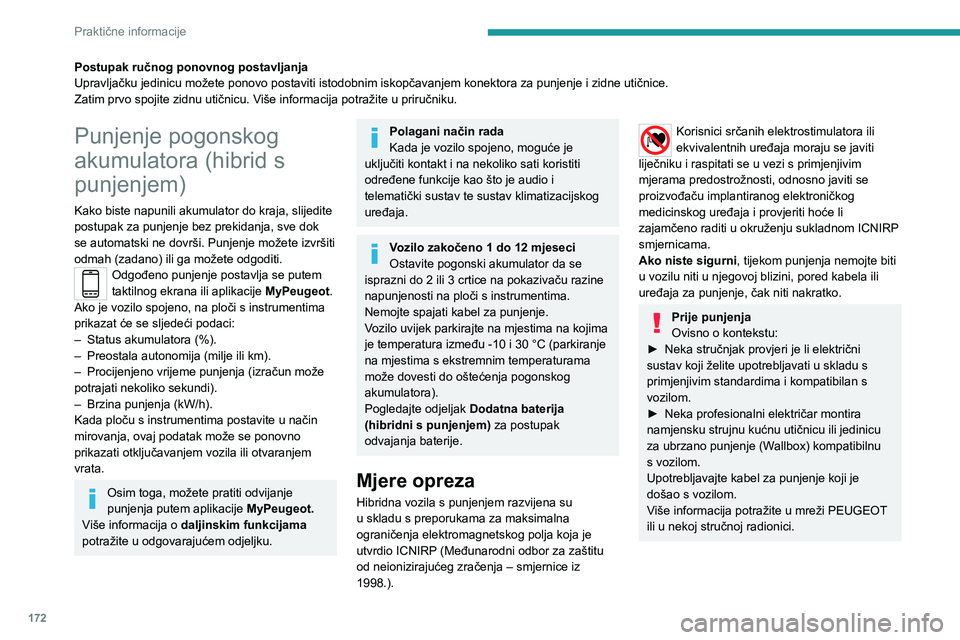

Punjenje pogonskog
akumulatora (hibrid s
punjenjem)
Kako biste napunili akumulator do kraja, slijedite
postupak za punjenje bez prekidanja, sve dok
se automatski ne dovrši. Punjenje možete izvršiti
odmah (zadano) ili ga možete odgoditi.
Odgođeno punjenje postavlja se putem
taktilnog ekrana ili aplikacije MyPeugeot.
Ako je vozilo spojeno, na ploči s instrumentima
prikazat će se sljedeći podaci:
– Status akumulatora (%).– Preostala autonomija (milje ili km).– Procijenjeno vrijeme punjenja (izračun može potrajati nekoliko sekundi).– Brzina punjenja (kW/h).Kada ploču s instrumentima postavite u način
mirovanja, ovaj podatak može se ponovno
prikazati otključavanjem vozila ili otvaranjem
vrata.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MyPeugeot.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Polagani način rada
Kada je vozilo spojeno, moguće je
uključiti kontakt i na nekoliko sati koristiti
određene funkcije kao što je audio i
telematički sustav te sustav klimatizacijskog
uređaja.
Vozilo zakočeno 1 do 12 mjeseci
Ostavite pogonski akumulator da se
isprazni do 2 ili 3 crtice na pokazivaču razine
napunjenosti na ploči s instrumentima.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Pogledajte odjeljak Dodatna baterija
(hibridni s punjenjem)
za postupak
odvajanja baterije.
Mjere opreza
Hibridna vozila s punjenjem razvijena su
u skladu s preporukama za maksimalna
ograničenja elektromagnetskog polja koja je
utvrdio ICNIRP (Međunarodni odbor za zaštitu
od neionizirajućeg zračenja – smjernice iz
1998.).
Korisnici srčanih elektrostimulatora ili
ekvivalentnih uređaja moraju se javiti
liječniku i raspitati se u vezi s primjenjivim
mjerama predostrožnosti, odnosno javiti se
proizvođaču implantiranog elektroničkog
medicinskog uređaja i provjeriti hoće li
zajamčeno raditi u okruženju sukladnom ICNIRP
smjernicama.
Ako niste sigurni , tijekom punjenja nemojte biti
u vozilu niti u njegovoj blizini, pored kabela ili
uređaja za punjenje, čak niti nakratko.
Prije punjenja
Ovisno o kontekstu:
► Neka stručnjak provjeri je li električni sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
► Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (Wallbox) kompatibilnu
s vozilom.
Upotrebljavajte kabel za punjenje koji je
došao s vozilom.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.

173
Praktične informacije

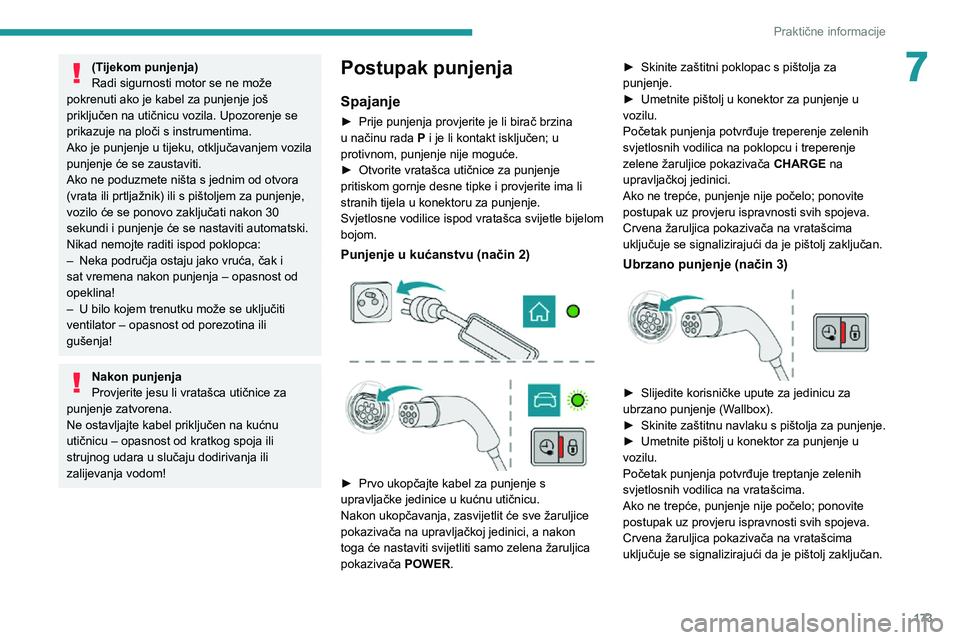

7(Tijekom punjenja)
Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Ako je punjenje u tijeku, otključavanjem vozila
punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
– Neka područja ostaju jako vruća, čak i sat vremena nakon punjenja – opasnost od
opeklina!
– U bilo kojem trenutku može se uključiti ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Postupak punjenja
Spajanje
► Prije punjenja provjerite je li birač brzina
u načinu rada P i je li kontakt isključen; u
protivnom, punjenje nije moguće.
► Otvorite vratašca utičnice za punjenje pritiskom gornje desne tipke i provjerite ima li
stranih tijela u konektoru za punjenje.
Svjetlosne vodilice ispod vratašca svijetle bijelom
bojom.
Punjenje u kućanstvu (način 2)



► Prvo ukopčajte kabel za punjenje s upravljačke jedinice u kućnu utičnicu.
Nakon ukopčavanja, zasvijetlit će sve žaruljice
pokazivača na upravljačkoj jedinici, a nakon
toga će nastaviti svijetliti samo zelena žaruljica
pokazivača POWER.
► Skinite zaštitni poklopac s pištolja za punjenje.► Umetnite pištolj u konektor za punjenje u vozilu.
Početak punjenja potvrđuje treperenje zelenih
svjetlosnih vodilica na poklopcu i treperenje
zelene žaruljice pokazivača CHARGE na upravljačkoj jedinici.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Ubrzano punjenje (način 3)

► Slijedite korisničke upute za jedinicu za ubrzano punjenje (Wallbox).► Skinite zaštitnu navlaku s pištolja za punjenje.► Umetnite pištolj u konektor za punjenje u vozilu.
Početak punjenja potvrđuje treptanje zelenih
svjetlosnih vodilica na vratašcima.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.

174
Praktične informacije

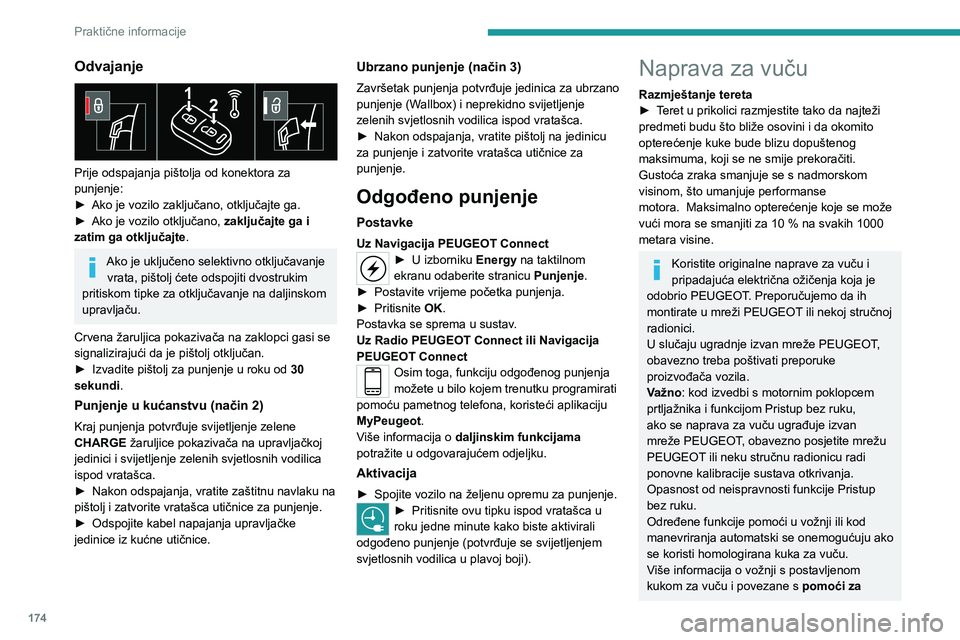

Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
► Ako je vozilo zaključano, otključajte ga.► Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte.
Ako je uključeno selektivno otključavanje vrata, pištolj ćete odspojiti dvostrukim
pritiskom tipke za otključavanje na daljinskom
upravljaču.
Crvena žaruljica pokazivača na zaklopci gasi se
signalizirajući da je pištolj otključan.
► Izvadite pištolj za punjenje u roku od 30
sekundi.
Punjenje u kućanstvu (način 2)
Kraj punjenja potvrđuje svijetljenje zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i svijetljenje zelenih svjetlosnih vodilica
ispod vratašca.
► Nakon odspajanja, vratite zaštitnu navlaku na pištolj i zatvorite vratašca utičnice za punjenje.► Odspojite kabel napajanja upravljačke
jedinice iz kućne utičnice.
Ubrzano punjenje (način 3)
Završetak punjenja potvrđuje jedinica za ubrzano
punjenje (Wallbox) i neprekidno svijetljenje
zelenih svjetlosnih vodilica ispod vratašca.
► Nakon odspajanja, vratite pištolj na jedinicu za punjenje i zatvorite vratašca utičnice za
punjenje.
Odgođeno punjenje
Postavke
Uz Navigacija PEUGEOT Connect► U izborni ku Energy na taktilnom
ekranu odaberite stranicu Punjenje.
► Postavite vrijeme početka punjenja.► Pritisnite OK.
Postavka se sprema u sustav.
Uz Radio PEUGEOT Connect ili Navigacija
PEUGEOT Connect
Osim toga, funkciju odgođenog punjenja
možete u bilo kojem trenutku programirati
pomoću pametnog telefona, koristeći aplikaciju
MyPeugeot.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Aktivacija
► Spojite vozilo na željenu opremu za punjenje.► Pritisnite ovu tipku ispod vratašca u roku jedne minute kako biste aktivirali
odgođeno punjenje (potvrđuje se svijetljenjem
svjetlosnih vodilica u plavoj boji).
Naprava za vuču
Razmještanje tereta► Teret u prikolici razmjestite tako da najteži predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse
motora. Maksimalno opterećenje koje se može vući mora se smanjiti za 10 % na svakih 1000
metara visine.
Koristite originalne naprave za vuču i
pripadajuća električna ožičenja koja je
odobrio PEUGEOT. Preporučujemo da ih
montirate u mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže PEUGEOT,
obavezno treba poštivati preporuke
proizvođača vozila.
Važno: kod izvedbi s motornim poklopcem
prtljažnika i funkcijom Pristup bez ruku,
ako se naprava za vuču ugrađuje izvan
mreže PEUGEOT, obavezno posjetite mrežu PEUGEOT ili neku stručnu radionicu radi
ponovne kalibracije sustava otkrivanja.
Opasnost od neispravnosti funkcije Pristup
bez ruku.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju ako
se koristi homologirana kuka za vuču.
Više informacija o vožnji s postavljenom
kukom za vuču i povezane s pomoći za

175
Praktične informacije
7održavanje stabilnosti prikolice pronaći
ćete u odgovarajućem odjeljku.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te u
odjeljku Tehnički podaci ovog vodiča.
Ako upotrebljavate pribor koji je
pričvršćen na napravu za vuču (npr.
nosač bicikla, kutije za vuču):
– Osigurajte sukladnost s maksimalno dopuštenim okomitim opterećenjem kuke.– Nemojte prevoziti više od tri bicikla.Prilikom stavljanja bicikla na nosač pričvršćen
na kuku za vuču s kuglom, pazite da najteži
bicikl stavite što bliže vozilu.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Vozilo opremljeno motornim
poklopcem prtljažnika s funkcijom
Pristup bez ruku
Kako biste izbjegli neželjeno otvaranje
poklopca prtljažnika dok koristite uređaj za
vuču:
– Unaprijed isključite tu funkciju u izborniku za konfiguraciju vozila.– Ili izvadite elektronički ključ iz zone prepoznavanja dok je zatvoren poklopac
prtljažnika.

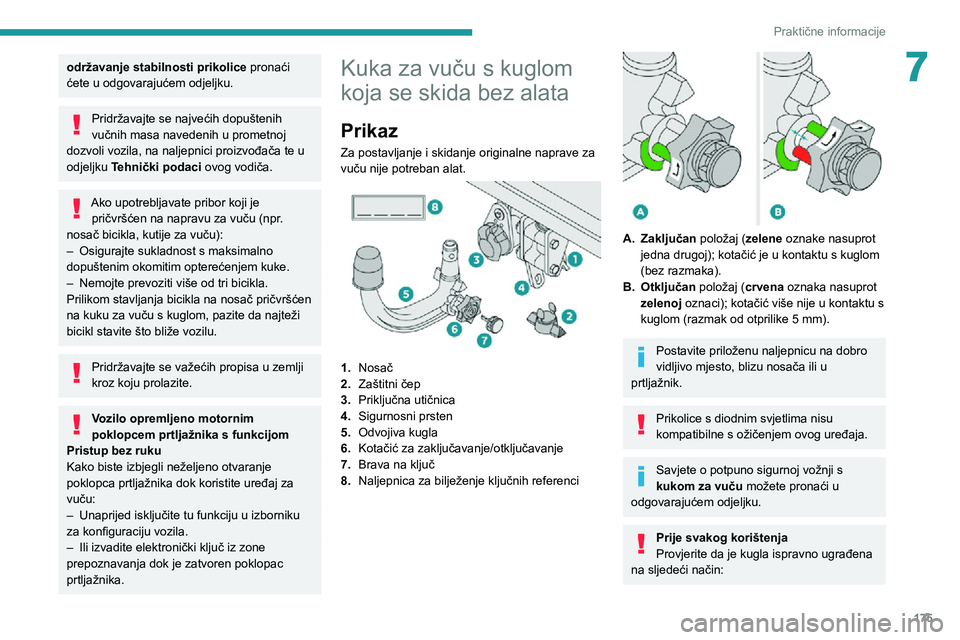

Kuka za vuču s kuglom
koja se skida bez alata
Prikaz
Za postavljanje i skidanje originalne naprave za
vuču nije potreban alat.


1. Nosač
2. Zaštitni čep
3. Priključna utičnica
4. Sigurnosni prsten
5. Odvojiva kugla
6. Kotačić za zaključavanje/otključavanje
7. Brava na ključ
8. Naljepnica za bilježenje ključnih referenci


A.Zaključan položaj ( zelene oznake nasuprot
jedna drugoj); kotačić je u kontaktu s kuglom
(bez razmaka).
B. Otključan položaj ( crvena oznaka nasuprot
zelenoj oznaci); kotačić više nije u kontaktu s
kuglom (razmak od otprilike 5 mm).
Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u
prtljažnik.
Prikolice s diodnim svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Savjete o potpuno sigurnoj vožnji s
kukom za vuču možete pronaći u
odgovarajućem odjeljku.

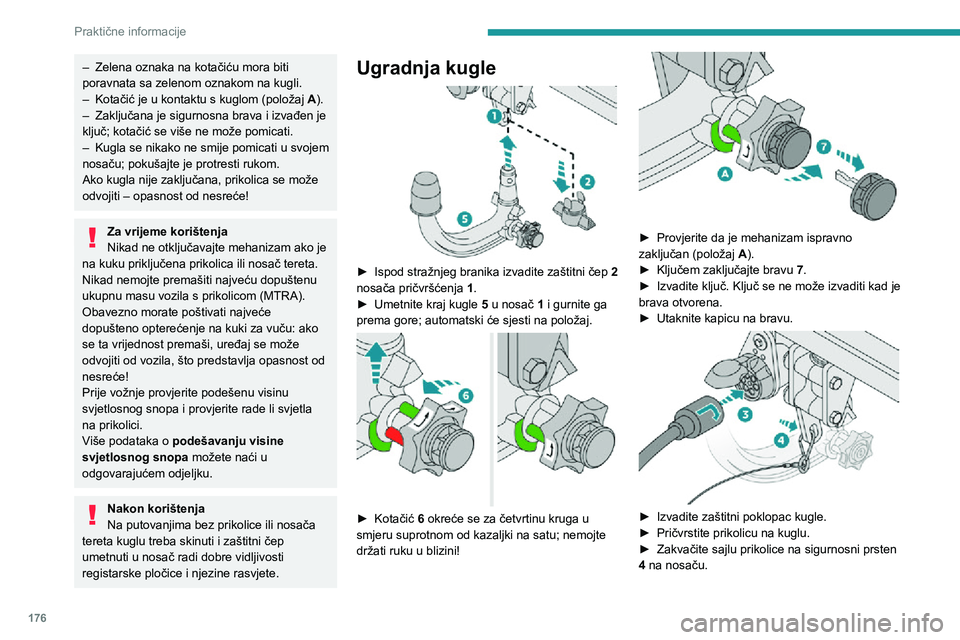

Prije svakog korištenja
Provjerite da je kugla ispravno ugrađena
na sljedeći način:

176
Praktične informacije
► Umetnite zaštitni čep i okrenite ga za četvrtinu kruga da biste ga spojili s priključnom
utičnicom 3 nosača.

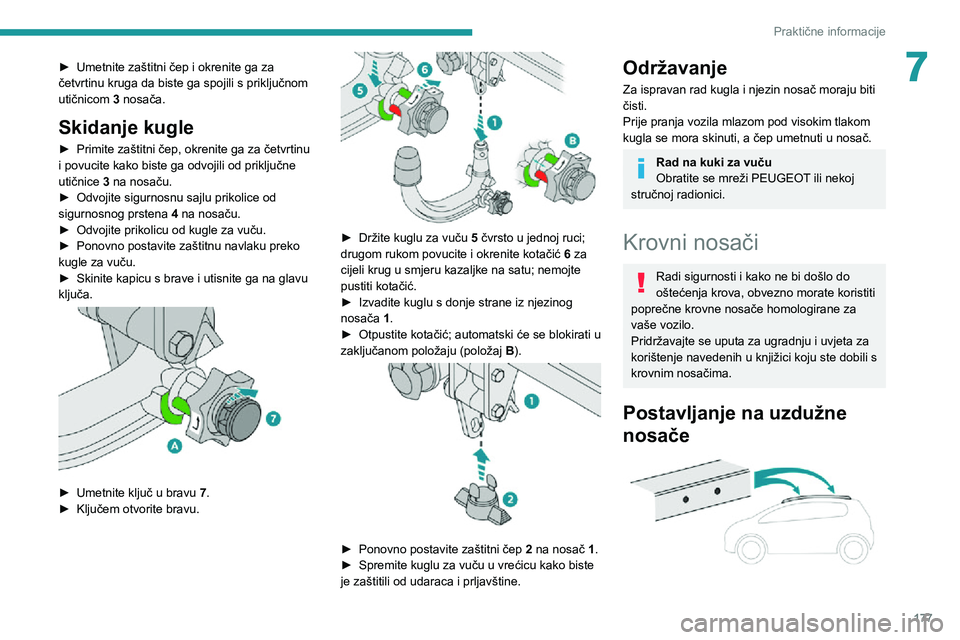

Skidanje kugle
► Primite zaštitni čep, okrenite ga za četvrtinu i povucite kako biste ga odvojili od priključne
utičnice 3 na nosaču.
► Odvojite sigurnosnu sajlu prikolice od sigurnosnog prstena 4 na nosaču.► Odvojite prikolicu od kugle za vuču.► Ponovno postavite zaštitnu navlaku preko kugle za vuču.► Skinite kapicu s brave i utisnite ga na glavu ključa.

► Umetnite ključ u bravu 7.► Ključem otvorite bravu.

177
Praktične informacije
7► Umetnite zaštitni čep i okrenite ga za četvrtinu kruga da biste ga spojili s priključnom
utičnicom 3 nosača.
Skidanje kugle
► Primite zaštitni čep, okrenite ga za četvrtinu i povucite kako biste ga odvojili od priključne
utičnice 3 na nosaču.
► Odvojite sigurnosnu sajlu prikolice od sigurnosnog prstena 4 na nosaču.► Odvojite prikolicu od kugle za vuču.► Ponovno postavite zaštitnu navlaku preko kugle za vuču.► Skinite kapicu s brave i utisnite ga na glavu ključa.

► Umetnite ključ u bravu 7.► Ključem otvorite bravu.

► Držite kuglu za vuču 5 čvrsto u jednoj ruci;
drugom rukom povucite i okrenite kotačić 6 za
cijeli krug u smjeru kazaljke na satu; nemojte
pustiti kotačić.
► Izvadite kuglu s donje strane iz njezinog nosača 1.► Otpustite kotačić; automatski će se blokirati u zaključanom položaju (položaj B).

► Ponovno postavite zaštitni čep 2 na nosač 1.► Spremite kuglu za vuču u vrećicu kako biste je zaštitili od udaraca i prljavštine.
Održavanje
Za ispravan rad kugla i njezin nosač moraju biti
čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Rad na kuki za vuču
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

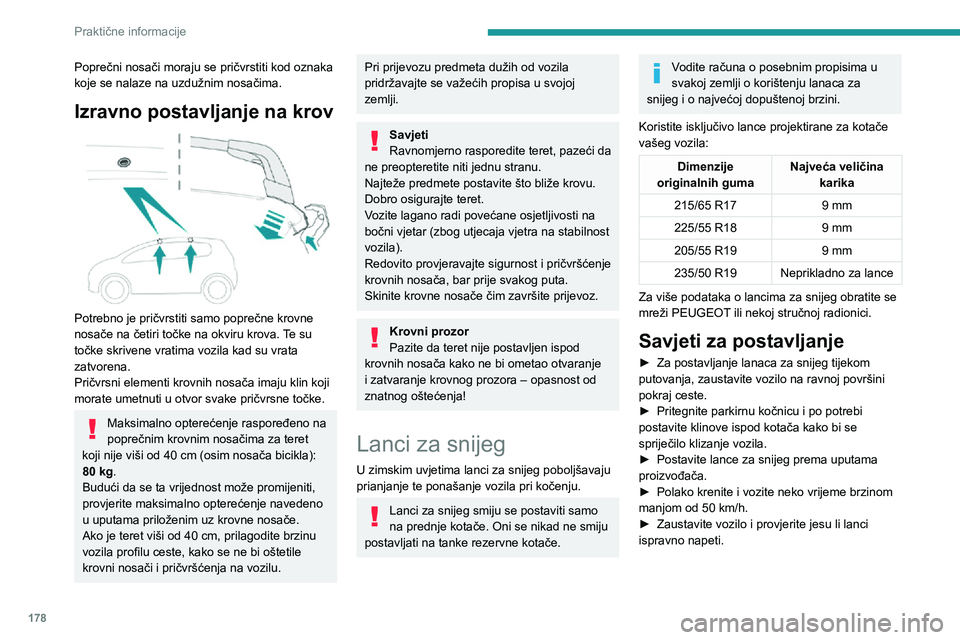

Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Postavljanje na uzdužne
nosače

178
Praktične informacije
Čvrsto preporučujemo da uvježbate postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Hibridna vozila s punjenjem
Lanci za snijeg smiju se postavljati samo
na prednje kotače.
Birač načina vožnje mora biti u položaju 4WD
(ovisno o izvedbi).
Štitnik za snijeg
(Ovisno o tržištu)
Ovaj uklonjivi uređaj sprječava nakupljanje
snijega na ventilatoru hladnjaka.
Sastoji se od dva elementa koje je potrebno
pričvrstiti na prednji odbojnik.

3RSUH
