PEUGEOT 5008 2023 Bruksanvisningar (in Swedish)

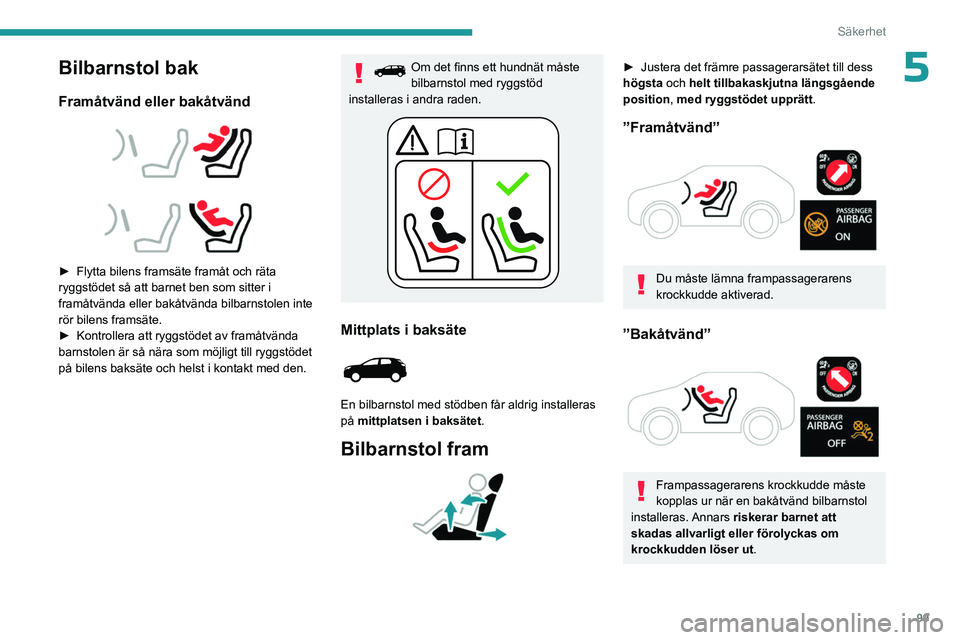

99
Säkerhet
5Bilbarnstol bak
Framåtvänd eller bakåtvänd



► Flytta bilens framsäte framåt och räta
ryggstödet så att barnet ben som sitter i
framåtvända eller bakåtvända bilbarnstolen inte
rör bilens framsäte.
►

Kontrollera att ryggstödet av framåtvända
barnstolen är så nära som möjligt till ryggstödet
på bilens baksäte och helst i kontakt med den.
Om det finns ett hundnät måste
bilbarnstol med ryggstöd
installeras i andra raden.
Mittplats i baksäte

En bilbarnstol med stödben får aldrig installeras
på mittplatsen i baksätet.
Bilbarnstol fram

► Justera det främre passagerarsätet till dess
högsta och helt tillbakaskjutna längsgående
position , med ryggstödet upprätt.
”Framåtvänd”

Du måste lämna frampassagerarens
krockkudde aktiverad.
”Bakåtvänd”

Frampassagerarens krockkudde måste
kopplas ur när en bakåtvänd bilbarnstol
installeras. Annars riskerar barnet att
skadas allvarligt eller förolyckas om
krockkudden löser ut.

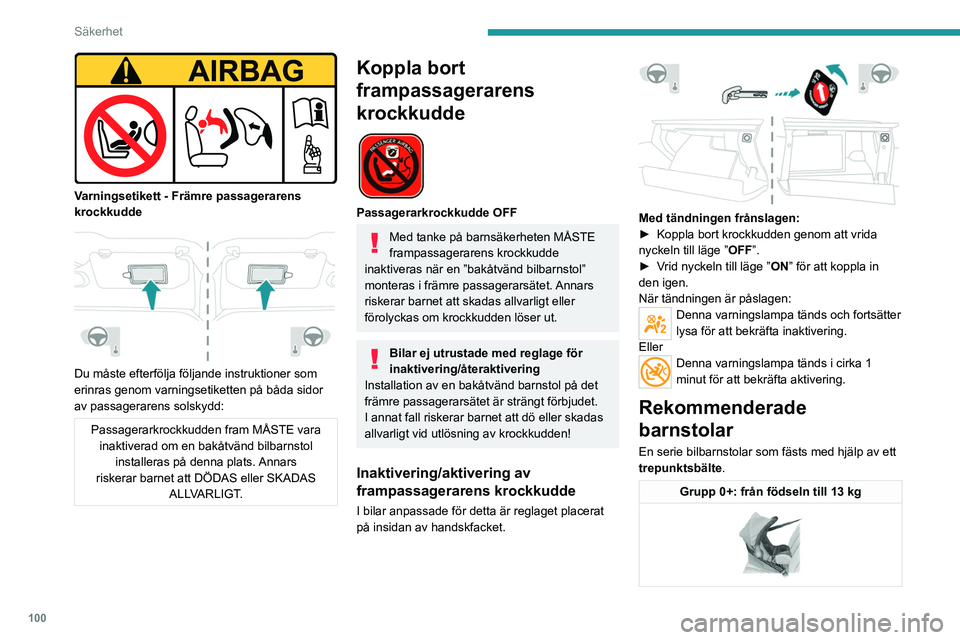

100
Säkerhet

Varningsetikett - Främre passagerarens
krockkudde


Du måste efterfölja följande instruktioner som
erinras genom varningsetiketten på båda sidor
av passagerarens solskydd:
Passagerarkrockkudden fram MÅSTE vara inaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars
riskerar barnet att DÖDAS eller SKADAS ALLVARLIGT.
Koppla bort
frampassagerarens
krockkudde


Passagerarkrockkudde OFF
Med tanke på barnsäkerheten MÅSTE
frampassagerarens krockkudde
inaktiveras när en ”bakåtvänd bilbarnstol”
monteras i främre passagerarsätet. Annars
riskerar barnet att skadas allvarligt eller
förolyckas om krockkudden löser ut.
Bilar ej utrustade med reglage för
inaktivering/återaktivering
Installation av en bakåtvänd barnstol på det
främre passagerarsätet är strängt förbjudet.
I annat fall riskerar barnet att dö eller skadas
allvarligt vid utlösning av krockkudden!
Inaktivering/aktivering av
frampassagerarens krockkudde
I bilar anpassade för detta är reglaget placerat
på insidan av handskfacket.


Med tändningen frånslagen:
► Koppla bort krockkudden genom att vrida
nyckeln till läge ” OFF”.
►

V
rid nyckeln till läge ” ON” för att koppla in
den igen.
När tändningen är påslagen:
Denna varningslampa tänds och fortsätter
lysa för att bekräfta inaktivering.
Eller
Denna varningslampa tänds i cirka 1
minut för att bekräfta aktivering.
Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte.
Grupp 0+: från födseln till 13 kg

101
Säkerhet
5Grupp 0+: från födseln till 13 kgL1
”RÖMER Baby-Safe”
Monteras i bakåtvänt läge.
Grupp 2 och 3: från 15 till 36 kg

Grupp 2 och 3: från 15 till 36 kg
L5
”RÖMER KIDFIX 2R”
Kan sättas fast i ISOFIX-fästena i bilen. Barnet hålls fast med bilbältet.
Endast lämplig för montering på ytterplatserna i baksätet.
Nackstödet måste tas bort från sätet.Grupp 2 och 3: från 15 till 36 kg

L6
”GRACO Booster”
Barnet hålls fast med bilbältet.
Passar bara för placering på passagerarsätet fram eller på ytterplatserna i baksätet.
Placering av bilbarnstolar som sätts fast med bilbältet
I enlighet med EU:s bestämmelser visar denna tabell alternativen fö\
r installation av universellt godkända (a) bilbarnstolar som säkras med hjälp av bilbältet
baserat på barnets vikt och stolens placering i fordonet.
Barnets vikt /ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c) Passagerarsäte
med höjdjustering (d)
utan höjdjustering (e)


Inaktiverad: ”OFF” UUUU
Aktiverad: ”ON” XUF UFUF

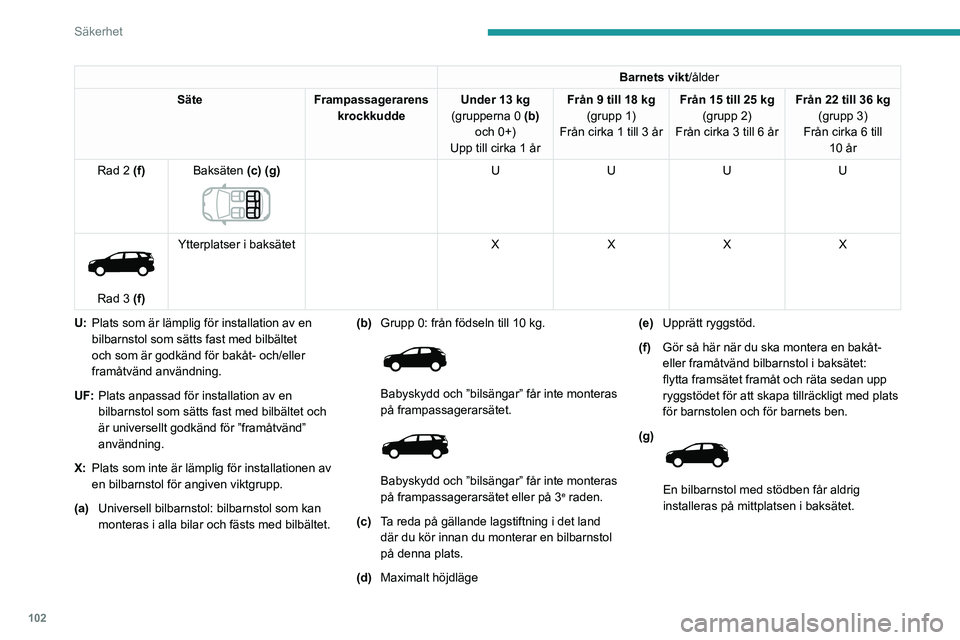

102
Säkerhet
Barnets vikt/ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 2 (f) Baksäten (c) (g)


U UUU


Rad 3 (f)Ytterplatser i baksätet
XXXX
U: Plats som är lämplig för installation av en
bilbarnstol som sätts fast med bilbältet
och som är godkänd för bakåt- och/eller
framåtvänd användning.
UF: Plats anpassad för installation av en
bilbarnstol som sätts fast med bilbältet och
är universellt godkänd för ”framåtvänd”
användning.
X: Plats som inte är lämplig för installationen av
en bilbarnstol för angiven viktgrupp.
(a) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar och fästs med bilbältet. (b)
Grupp 0: från födseln till 10
kg.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet eller på 3e raden.
(c) Ta reda på gällande lagstiftning i det land
där du kör innan du monterar en bilbarnstol
på denna plats.
(d) Maximalt höjdläge (e)
Upprätt ryggstöd.
(f) Gör så här när du ska montera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
flytta framsätet framåt och räta sedan upp
ryggstödet för att skapa tillräckligt med plats
för barnstolen och för barnets ben.
(g)


En bilbarnstol med stödben får aldrig
installeras på mittplatsen i baksätet.

103
Säkerhet
5”ISOFIX”-fästen
De säten som är avbildade nedan är utrustade
med reglementsenliga ISOFIX-fästen:








* Beroende på version.
Det finns tre ringar för varje sätes som indikeras
genom märkningen:
–
Två ringar
A, placerade mellan sätets
ryggstöd och sits.








De två reglarna på ISOFIX-bilbarnstolar är
säkrade till dem.
–

En ring
B placerad bakom sätet, och som
kallas ÖVRE REMMEN, för att fästa säten som
anpassas med en övre rem.




Framsäten

104
Säkerhet







* Beroende på försäljningsland.
Baksäten
Det här systemet förhindrar att bilbarnstolen
tippar framåt vid en frontalkrock.
ISOFIX-fästsystemet ger snabb, pålitlig och
säker montering av en bilbarnstol i bilen.
Gör så här för att sätta fast barnstolen i ÖVRE
REMMEN:
►
T
a bort och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt tillbaka
det när barnstolen tas bort).
►

Låt barnstolens rem passera bakom
ryggstödet och centrera den mellan
nackstödsbenens hål.
►


Fäst den övre remmens krok i ring

B
.
►

Dra åt den övre remmen.
Innan du installerar en ISOFIX-
barnstol på vänster plats i
baksätet ska du först flytta mittplatsens
bilbälte mot bilens mitt, så att bältesfunktionen
inte störs.
En felaktig monterad bilbarnstol i en bil
äventyrar barnets säkerhet i händelse av
en kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i sammanfattningstabellen för information om montering av ISOFIX-
bilbarnstolar i fordonet.
Rekommenderade
ISOFIX-barnstolar
Se även barnstolstillverkarens
installationsanvisningar för att få reda på
hur barnstolen ska installeras och tas bort.
”RÖMER Baby-Safe med ISOFIX-underrede”(storleksklass: E)
Grupp 0+: från födseln till 13 kg


Installeras bakåtvänd med ett ISOFIX- underrede som sätts fast i ringarna A.
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara själva babyskyddet som används och som måste sättas fast på sätet med trepunktsbältet.

105
Säkerhet
5"RÖMER Duo Plus ISOFIX"
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg


"RÖMER Duo Plus ISOFIX "
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg
Lämplig endast för framåtriktad montering.
Sätts fast i ringarna A samt i ringen B med en övre rem som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande, viloläge och liggande.
Bilbarnstolen kan även installeras på
sätespositioner som inte har ISOFIX-fästen. I så fall måste bilbarnstolen sättas fast med
trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.

106
Säkerhet
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storl\
eksklass, som anges med en bokstav mellan A och G, på bilbarnstolen bredvid
i-Size-logotypen.
Barnets vikt /ungefärlig ålder

Under 10 kg
(grupp 0)
Upp till cirka 6 månader Under 10
kg
Under 13 kg
(grupp 0)
(grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd”Bakåtvänd” ”Bakåtvänd ””Framåtvänd”
Storleksklass ISOFIX F G C D E C D A B B1 B2 B3
Säte Frampassagerarens
krockkudde
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering Inaktiverad: "OFF"
XIL IL IUF/IL
Aktiverad: ”ON” XXX IUF/IL
Rad 2 Ytterplatser i baksäte IL (b)
ILIL IUF/IL
Mittplats i baksäte Ej ISOFIX

107
Säkerhet
5Barnets vikt/ungefärlig ålder

Under 10 kg
(grupp 0)
Upp till cirka 6 månader Under 10
kg
Under 13 kg
(grupp 0)
(grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd”Bakåtvänd” ”Bakåtvänd ””Framåtvänd”
Storleksklass ISOFIX F G C D E C D A B B1 B2 B3
Säte Frampassagerarens
krockkudde
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering Inaktiverad: ”OFF”
Ej ISOFIX
Aktiverad: ”ON”
Rad 2 Baksätet bakom föraren X
IL (b) IL IL IUF/IL
I baksätet bakom
frampassageraren IL (b)
X IL IL IUF/IL
Mittplats i baksäte XIL IL IUF/IL
Rad 3 Ytterplatser i baksäte Ej ISOFIX
IUF: Sittplats lämplig för montering av bilbarnstolen Isofix Universell i Framåtvänt läge, som fästs med den övre remmen.
IL:

Sittplats lämplig för montering av bilbarnstolen Isofix Semi-Universell antingen som:
–

bakåtvänd montering, utrustad med övre rem eller stödben.
–


"framåtvänd montering", med ett stödben.
–


ett babyskydd utrustat med en övre rem eller ett stödben.
Se motsvarande avsnitt för mer information om fastsättning av den \
övre remmen med ISOFIX-fästen

.
X: Sittplats som är olämplig för installation av en ISOFIX eller \
ett babyskydd för den angivna viktgruppen.
(a) Ta reda på vilken lagstiftning som gäller i ditt land innan du plac\
erar ett barn på denna plats.

108
Säkerhet
(b) Om ett babyskydd monteras på denna plats kan det hindra att en eller flera platser i samma rad används.
Bilbarnstolar av typ i-Size
i-Size-bilbarnstolar är försedda med två reglar som sätts fa\
st i de båda ringarna A.
i-Size-bilbarnstolar är även försedda med:
–

antingen en övre rem som sätts fast i ringen B

.
–

eller ett stödben som stödjer mot bilgolvet, och som är kompati\
belt med den godkända i-Size-stolplaceringen.
Deras uppgift är att förhindra att bilbarnstolen tippar framåt om en kollision skulle inträffa.
Se motsvarande avsnitt för mer information om ISOFIX-fästen

.
I enlighet med EU-förordningen visar denna tabell vilka möjligheter som finns att installera bilbarnstolar av typen i-Size på platser som är försedda med
”ISOFIX”-fästen som godkänts för i-Size i bilen.


Säte
Frampassagerarens
krockkudde i-Size-barnstolar
i-Size-barnstolar
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering


Inaktiverad: ”OFF” i-UEj i-Size
Aktiverad: ”ON” i-UFEj i-Size
