PEUGEOT 5008 2023 Manuale duso (in Italian)

19
Strumenti del cruscotto

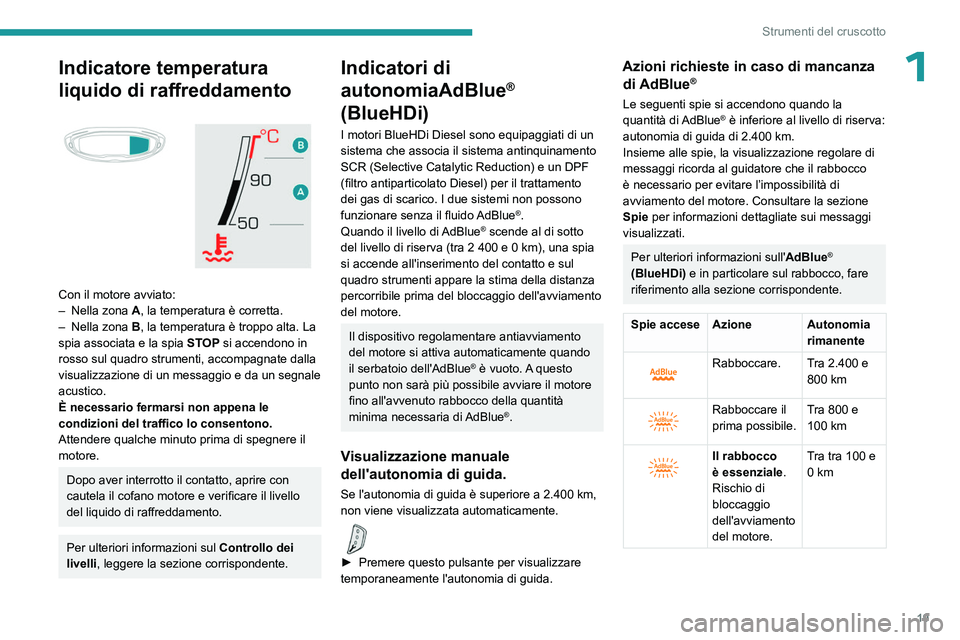

1Indicatore temperatura
liquido di raffreddamento


Con il motore avviato:
– Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire con
cautela il cofano motore e verificare il livello
del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare antiavviamento
del motore si attiva automaticamente quando
il serbatoio dell'AdBlue
® è vuoto. A questo
punto non sarà più possibile avviare il motore
fino all'avvenuto rabbocco della quantità
minima necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida.
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.

► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva:
autonomia di guida di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue
®
(BlueHDi) e in particolare sul rabbocco, fare
riferimento alla sezione corrispondente.
Spie accese Azione Autonomia rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare il
prima possibile.Tra 800 e
100
km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
del motore.Tra tra 100 e
0
km

20
Strumenti del cruscotto

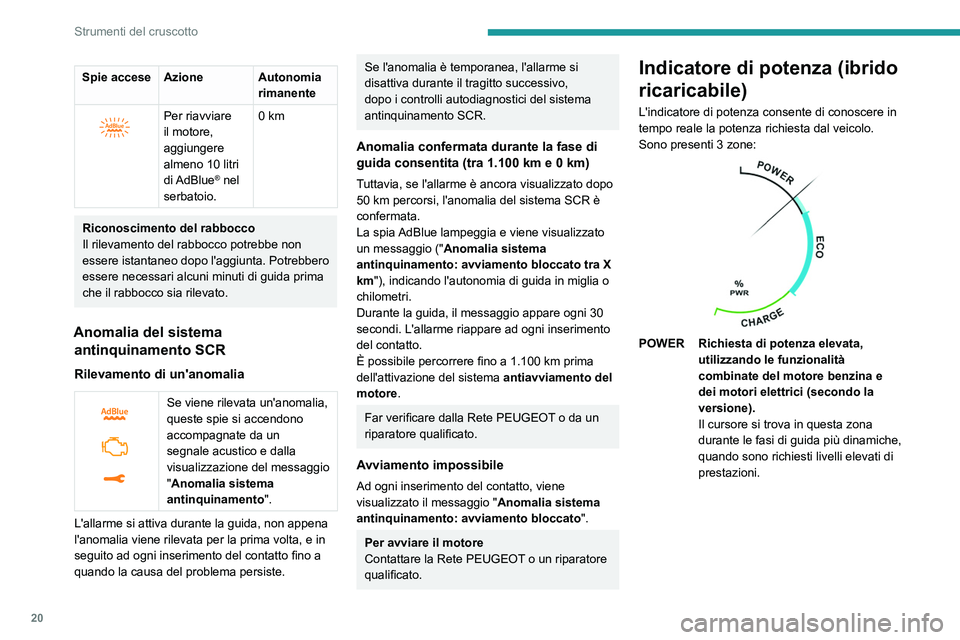

Spie accese Azione Autonomia rimanente


Per riavviare
il motore,
aggiungere
almeno 10
litri
di AdBlue
® nel
serbatoio. 0
km
Riconoscimento del rabbocco
Il rilevamento del rabbocco potrebbe non
essere istantaneo dopo l'aggiunta. Potrebbero
essere necessari alcuni minuti di guida prima
che il rabbocco sia rilevato.
Anomalia del sistema antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione
del messaggio
"Anomalia sistema
antinquinamento ".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra X
km"), indicando l'autonomia di guida in miglia o
chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Avviamento impossibile
Ad ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato ".
Per avviare il motore
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Indicatore di potenza (ibrido
ricaricabile)
L'indicatore di potenza consente di conoscere in
tempo reale la potenza richiesta dal veicolo.
Sono presenti 3 zone:


POWER Richiesta di potenza elevata, utilizzando le funzionalità
combinate del motore benzina e
dei motori elettrici (secondo la
versione).
Il cursore si trova in questa zona
durante le fasi di guida più dinamiche,
quando sono richiesti livelli elevati di
prestazioni.

21
Strumenti del cruscotto
1ECO Utilizzo ottimale dell'energia (combustione interna o elettrico).
Il cursore si trova in questa zona
durante la guida con alimentazione
elettrica e durante l'utilizzo ottimale
del motore benzina, entrambi
accessibili adottando uno stile di
guida idoneo.
Un simbolo indica la soglia di
riavviamento del motore benzina.
Il guidatore può moderare
l'accelerazione per rimanere nella
modalità di guida elettrica.
CHARGE Recupero energetico per ricaricare parzialmente la batteria di trazione.
Il cursore si trova in questa zona
durante la decelerazione: spostando
il piede dall'acceleratore o frenando.
Indicatore del livello di
carica (ibrido ricaricabile)


Il livello di carica della batteria di trazione e
l'autonomia rimanente nella modalità di guida
elettrica sono visualizzati in permanenza
all'accensione del veicolo.
L'autonomia visualizzata dipende dall'utilizzo
del veicolo (tipo di guida e velocità), dalla
temperatura esterna e dall'equipaggiamento
confort attivato.
Test manuale nel quadro strumenti
Questa funzione permette, in qualsiasi istante,
di verificare alcuni indicatori e di visualizzare
l'elenco degli allarmi.

► A motore avviato, premere brevemente
questo pulsante.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–

Livello dell'olio motore.
–


Manutenzione successiva.
–


Autonomia di guida associata all'

AdBlue® e al
sistema SCR (BlueHDi Diesel).
–

Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni inserimento
del contatto.
Contachilometri
A contatto inserito, le distanze sono indicate
permanentemente. Vengono disattivate circa
30 secondi dopo il disinserimento del contatto.
Vengono visualizzate all'apertura della porta del
guidatore e quando le porte del veicolo vengono
bloccate o sbloccate. Quando si viaggia all'estero, potrebbe essere
necessario modificare le unità della distanza
(km o miglia): la velocità stradale deve essere
visualizzata nell'unità ufficiale del Paese in cui
ci si trova (km/h o miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Contachilometri
totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'ultimo
azzeramento da parte del guidatore.

22
Strumenti del cruscotto

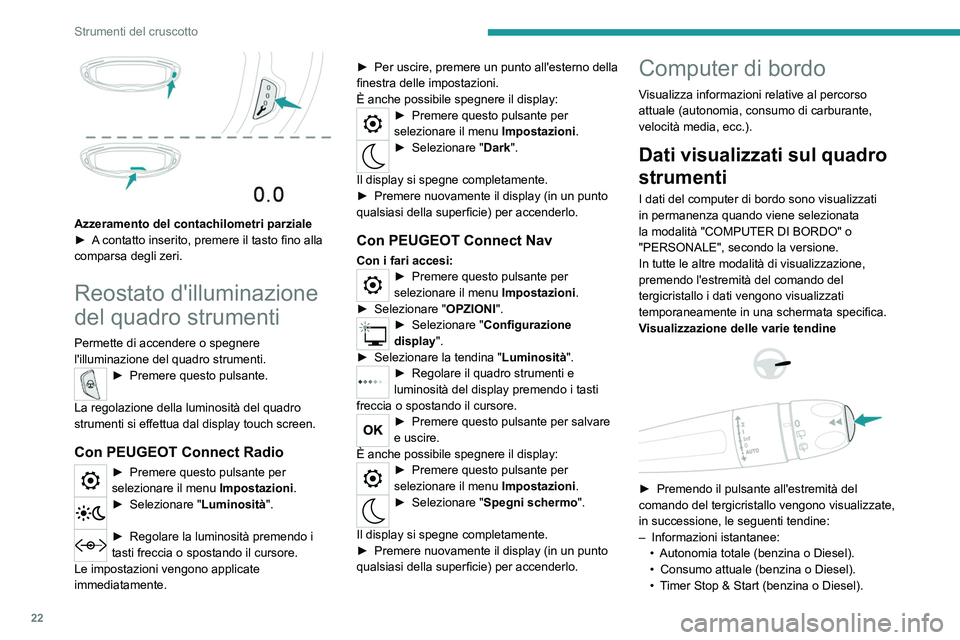

Azzeramento del contachilometri parziale
► A contatto inserito, premere il tasto fino alla
comparsa degli zeri.
Reostato d'illuminazione
del quadro strumenti
Permette di accendere o spegnere
l'illuminazione del quadro strumenti.
► Premere questo pulsante.
La regolazione della luminosità del quadro
strumenti si effettua dal display touch screen.
Con PEUGEOT Connect Radio
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente. ►

Per uscire, premere un punto all'esterno della
finestra delle impostazioni.
È anche possibile spegnere
il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Dark".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Con PEUGEOT Connect Nav
Con i fari accesi:► Premere questo pulsante per
selezionare il menu Impostazioni.
►

Selezionare " OPZIONI".
► Seleziona re "Configurazione
display".
►

Selezionare la tendina " Luminosità".
► Regolare il quadro strumenti e
luminosità del display premendo i tasti
freccia o spostando il cursore.
► Premere questo pulsante per salvare
e uscire.
È anche possibile spegnere
il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Spegni schermo".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Dati visualizzati sul quadro
strumenti
I dati del computer di bordo sono visualizzati
in permanenza quando viene selezionata
la modalità "COMPUTER DI BORDO" o
"PERSONALE", secondo la versione.
In tutte le altre modalità di visualizzazione,
premendo l'estremità del comando del
tergicristallo i dati vengono visualizzati
temporaneamente in una schermata specifica.
Visualizzazione delle varie tendine




► Premendo il pulsante all'estremità del
comando del tergicristallo vengono visualizzate,
in successione, le seguenti tendine:
–

Informazioni istantanee:
•


Autonomia totale (benzina o Diesel).
•


Consumo attuale (benzina o Diesel).
•


T
imer Stop & Start (benzina o Diesel).

23
Strumenti del cruscotto

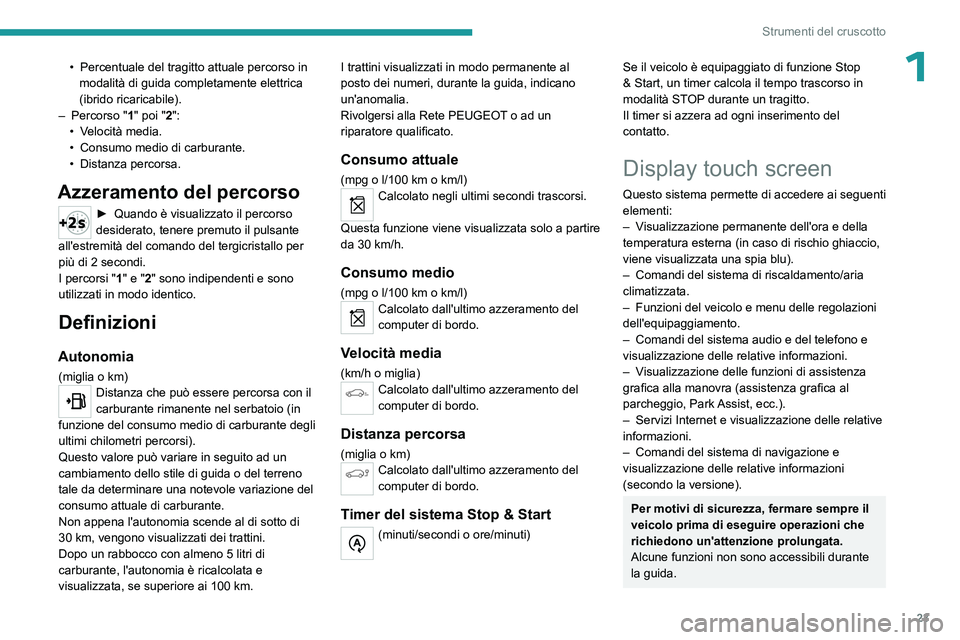

1• Percentuale del tragitto attuale percorso in
modalità di guida completamente elettrica
(ibrido ricaricabile).
–

Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante.
•


Distanza percorsa.
Azzeramento del percorso
► Quando è visualizzato il percorso
desiderato, tenere premuto il pulsante
all'estremità del comando del tergicristallo per
più di 2 secondi.
I percorsi "1" e "2" sono indipendenti e sono
utilizzati in modo identico.
Definizioni
Autonomia
(miglia o km)Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h.
Consumo medio
(mpg o l/100 km o km/l)Calcolato dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).
–

Comandi del sistema di riscaldamento/aria
climatizzata.
–


Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
–


Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–


V
isualizzazione delle funzioni di assistenza
grafica alla manovra (assistenza grafica al
parcheggio, Park Assist, ecc.).
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare sempre il
veicolo prima di eseguire operazioni che
richiedono un'attenzione prolungata.
Alcune funzioni non sono accessibili durante
la guida.

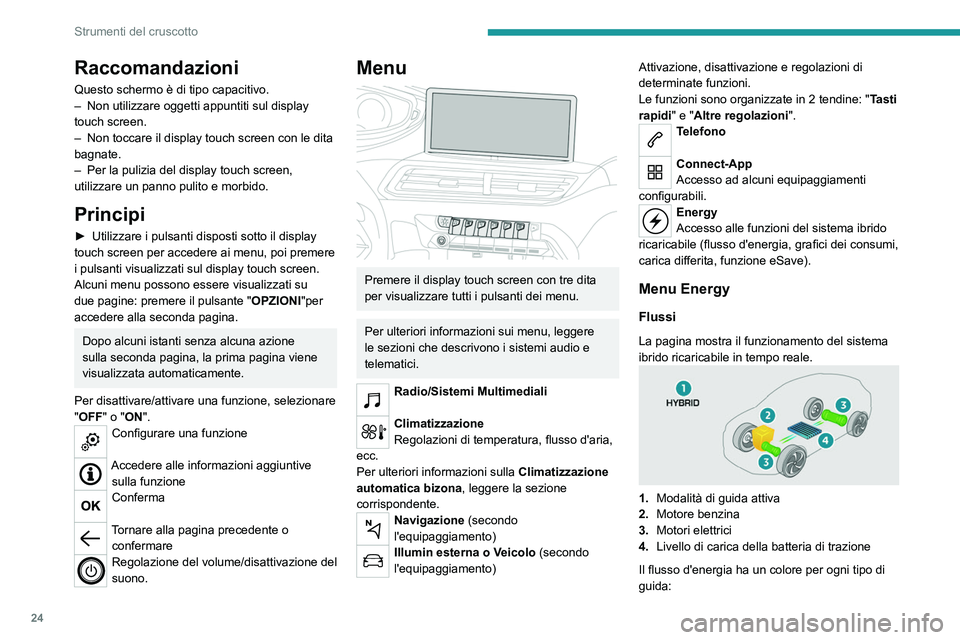

24
Strumenti del cruscotto
Raccomandazioni
Questo schermo è di tipo capacitivo.
– Non utilizzare oggetti appuntiti sul display
touch screen.
–

Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen,
utilizzare un panno pulito e morbido.
Principi
► Utilizzare i pulsanti disposti sotto il display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda pagina, la prima pagina viene
visualizzata automaticamente.
Per disattivare/attivare una funzione, selezionare
"
OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Regolazione del volume/disattivazione del
suono.
Menu

Premere il display touch screen con tre dita
per visualizzare tutti i pulsanti dei menu.
Per ulteriori informazioni sui menu, leggere
le sezioni che descrivono i sistemi audio e
telematici.
Radio/Sistemi Multimediali
Climatizzazione
Regolazioni di temperatura, flusso d'aria,
ecc.
Per ulteriori informazioni sulla Climatizzazione
automatica bizona, leggere la sezione
corrispondente.
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento) Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: "
Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Accesso ad alcuni equipaggiamenti
configurabili.
Energy
Accesso alle funzioni del sistema ibrido
ricaricabile (flusso d'energia, grafici dei consumi,
carica differita, funzione eSave).
Menu Energy
Flussi
La pagina mostra il funzionamento del sistema
ibrido ricaricabile in tempo reale.
1. Modalità di guida attiva
2. Motore benzina
3. Motori elettrici
4. Livello di carica della batteria di trazione
Il flusso d'energia ha un colore per ogni tipo di
guida:

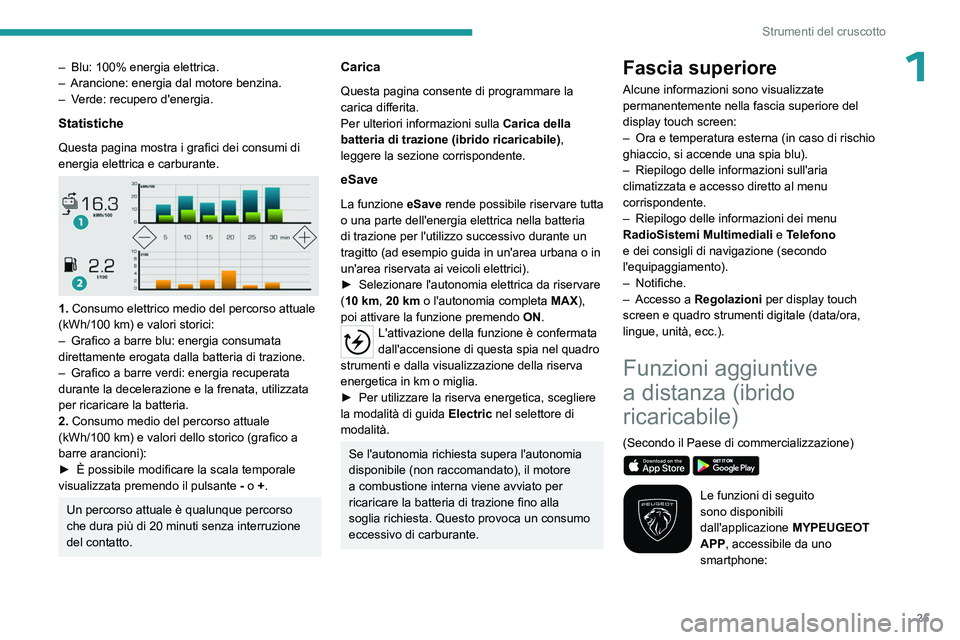

25
Strumenti del cruscotto
1– Blu: 100% energia elettrica.
– Arancione: energia dal motore benzina.
–

V
erde: recupero d'energia.
Statistiche
Questa pagina mostra i grafici dei consumi di
energia elettrica e carburante.


1. Consumo elettrico medio del percorso attuale
(kWh/100 km) e valori storici:
–

Grafico a barre blu: energia consumata
direttamente erogata dalla batteria di trazione.
–


Grafico a barre verdi: energia recuperata
durante la decelerazione e la frenata, utilizzata
per ricaricare la batteria.
2.

Consumo medio del percorso attuale
(kWh/100
km) e valori dello storico (grafico a
barre arancioni):
►

È possibile modificare la scala temporale
visualizzata premendo il

pulsante
-
o +.
Un percorso attuale è qualunque percorso
che dura più di 20 minuti senza interruzione
del contatto.
Carica
Questa pagina consente di programmare la
carica differita.
Per ulteriori informazioni sulla Carica della
batteria di trazione (ibrido ricaricabile) ,
leggere la sezione corrispondente.
eSave
La funzione eSave rende possibile riservare tutta
o una parte dell'energia elettrica nella batteria
di trazione per l'utilizzo successivo durante un
tragitto (ad esempio guida in un'area urbana o in
un'area riservata ai veicoli elettrici).
►

Selezionare l'autonomia elettrica da riservare
(

10 km, 20 km o l'autonomia completa MAX),
poi attivare la funzione premendo ON.
L'attivazione della funzione è confermata
dall'accensione di questa spia nel quadro
strumenti e dalla visualizzazione della riserva
energetica in km o miglia.
►

Per utilizzare la riserva energetica, scegliere
la modalità di guida Electric

nel selettore di
modalità.
Se l'autonomia richiesta supera l'autonomia
disponibile (non raccomandato), il motore
a combustione interna viene avviato per
ricaricare la batteria di trazione fino alla
soglia richiesta. Questo provoca un consumo
eccessivo di carburante.
Fascia superiore
Alcune informazioni sono visualizzate
permanentemente nella fascia superiore del
display touch screen:
–

Ora e temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–


Riepilogo delle informazioni sull'aria
climatizzata e accesso diretto al menu
corrispondente.
–


Riepilogo delle informazioni dei menu
RadioSistemi Multimediali

e Telefono
e dei consigli di navigazione (secondo
l'equipaggiamento).
–

Notifiche.
–


Accesso a
Regolazioni

per display touch
screen e quadro strumenti digitale (data/ora,
lingue, unità, ecc.).
Funzioni aggiuntive
a distanza (ibrido
ricaricabile)
(Secondo il Paese di commercializzazione)

Le funzioni di seguito
sono disponibili
dall'applicazione

MYPEUGEOT
APP

, accessibile da uno
smartphone:

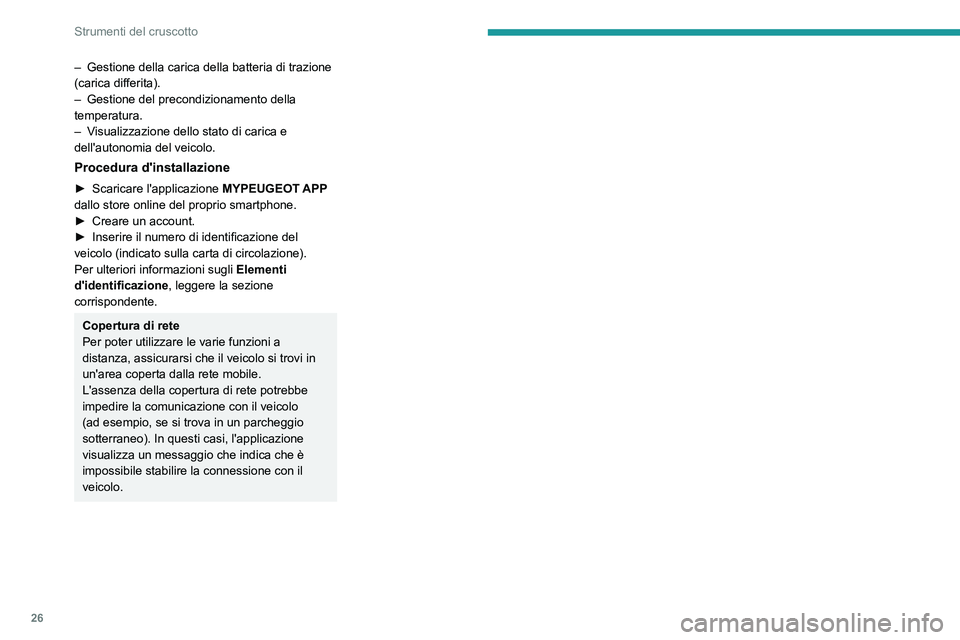

26
Strumenti del cruscotto
– Gestione della carica della batteria di trazione
(carica differita).
–

Gestione del precondizionamento della
temperatura.
–


V
isualizzazione dello stato di carica e
dell'autonomia del veicolo.
Procedura d'installazione
► Scaricare l'applicazione MYPEUGEOT APP
dallo store online del proprio smartphone.
►

Creare un account.
►


Inserire il numero di identificazione del
veicolo (indicato sulla carta di circolazione).
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
Copertura di rete
Per poter utilizzare le varie funzioni a
distanza, assicurarsi che il veicolo si trovi in
un'area coperta dalla rete mobile.
L'assenza della copertura di rete potrebbe
impedire la comunicazione con il veicolo
(ad esempio, se si trova in un parcheggio
sotterraneo). In questi casi, l'applicazione
visualizza un messaggio che indica che è
impossibile stabilire la connessione con il
veicolo.

27

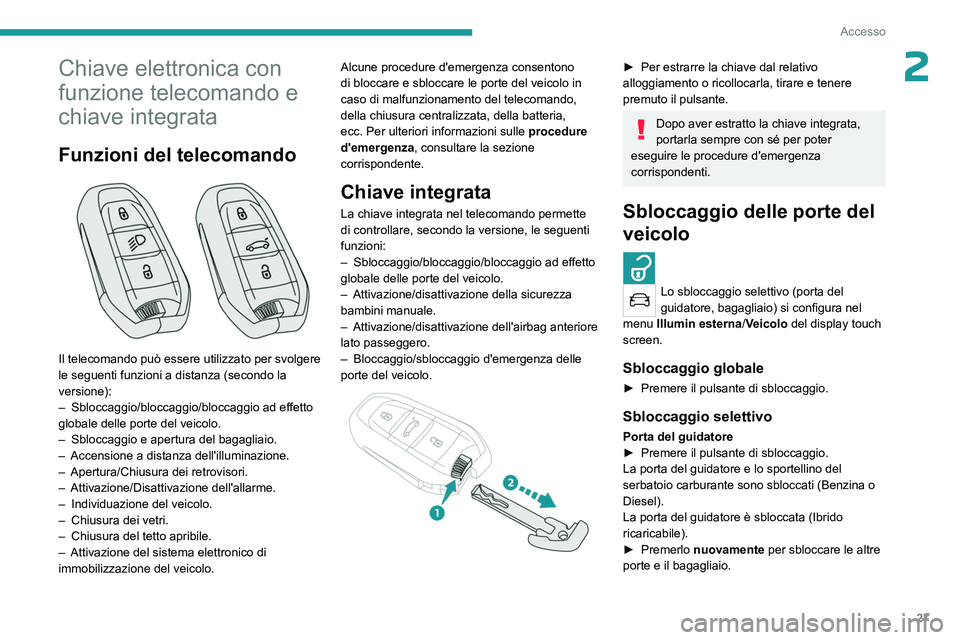

Accesso
2Chiave elettronica con
funzione telecomando e
chiave integrata
Funzioni del telecomando

Il telecomando può essere utilizzato per svolgere
le seguenti funzioni a distanza (secondo la
versione):
–

Sbloccaggio/bloccaggio/bloccaggio ad effetto
globale delle porte del veicolo.
–


Sbloccaggio e apertura del bagagliaio.
–


Accensione a distanza dell'illuminazione.
–


Apertura/Chiusura dei retrovisori.
–


Attivazione/Disattivazione dell'allarme.
–


Individuazione del veicolo.
–


Chiusura dei vetri.
–


Chiusura del tetto apribile.
–


Attivazione del sistema elettronico di
immobilizzazione del veicolo. Alcune procedure d'emergenza consentono
di bloccare e sbloccare le porte del veicolo in
caso di malfunzionamento del telecomando,
della chiusura centralizzata, della batteria,
ecc. Per ulteriori informazioni sulle
procedure
d'emergenza
, consultare la sezione
corrispondente.
Chiave integrata
La chiave integrata nel telecomando permette
di controllare, secondo la versione, le seguenti
funzioni:
–

Sbloccaggio/bloccaggio/bloccaggio ad effetto
globale delle porte del veicolo.
–


Attivazione/disattivazione della sicurezza
bambini manuale.
–


Attivazione/disattivazione dell'airbag anteriore
lato passeggero.
–


Bloccaggio/sbloccaggio d'emergenza delle
porte del veicolo.


► Per estrarre la chiave dal relativo
alloggiamento o ricollocarla, tirare e tenere
premuto il pulsante.
Dopo aver estratto la chiave integrata,
portarla sempre con sé per poter
eseguire le procedure d'emergenza
corrispondenti.
Sbloccaggio delle porte del
veicolo

Lo sbloccaggio selettivo (porta del
guidatore, bagagliaio) si configura nel
menu Illumin esterna/Veicolo del display touch
screen.
Sbloccaggio globale
► Premere il pulsante di sbloccaggio.
Sbloccaggio selettivo
Porta del guidatore
► Premere il pulsante di sbloccaggio.
La porta del guidatore e lo sportellino del
serbatoio carburante sono sbloccati (Benzina o
Diesel).
La porta del guidatore è sbloccata (Ibrido
ricaricabile).
►

Premerlo
nuovamente per sbloccare le altre
porte e il bagagliaio.

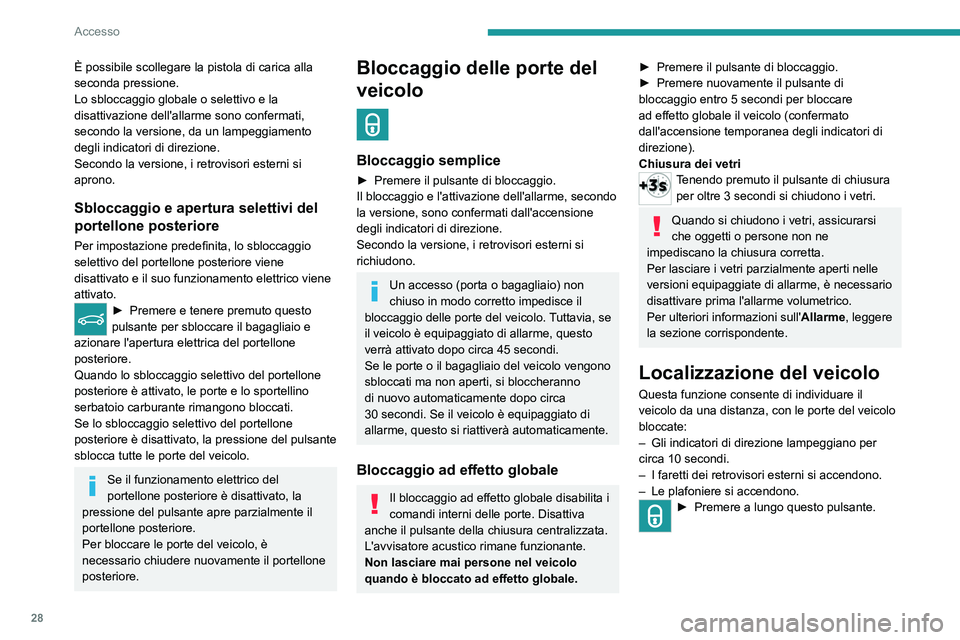

28
Accesso
È possibile scollegare la pistola di carica alla
seconda pressione.
Lo sbloccaggio globale o selettivo e la
disattivazione dell'allarme sono confermati,
secondo la versione, da un lampeggiamento
degli indicatori di direzione.
Secondo la versione, i retrovisori esterni si
aprono.
Sbloccaggio e apertura selettivi del
portellone posteriore
Per impostazione predefinita, lo sbloccaggio
selettivo del portellone posteriore viene
disattivato e il suo funzionamento elettrico viene
attivato.
► Premere e tenere premuto questo
pulsante per sbloccare il bagagliaio e
azionare l'apertura elettrica del portellone
posteriore.
Quando lo sbloccaggio selettivo del portellone
posteriore è attivato, le porte e lo sportellino
serbatoio carburante rimangono bloccati.
Se lo sbloccaggio selettivo del portellone
posteriore è disattivato, la pressione del pulsante
sblocca tutte le porte del veicolo.
Se il funzionamento elettrico del
portellone posteriore è disattivato, la
pressione del pulsante apre parzialmente il
portellone posteriore.
Per bloccare le porte del veicolo, è
necessario chiudere nuovamente il portellone
posteriore.
Bloccaggio delle porte del
veicolo

Bloccaggio semplice
► Premere il pulsante di bloccaggio.
Il bloccaggio e l'attivazione dell'allarme, secondo
la versione, sono confermati dall'accensione
degli indicatori di direzione.
Secondo la versione, i retrovisori esterni si
richiudono.
Un accesso (porta o bagagliaio) non
chiuso in modo corretto impedisce il
bloccaggio delle porte del veicolo. Tuttavia, se
il veicolo è equipaggiato di allarme, questo
verrà attivato dopo circa 45
secondi.
Se le porte o il bagagliaio del veicolo vengono
sbloccati ma non aperti, si bloccheranno
di nuovo automaticamente dopo circa
30

secondi. Se il veicolo è equipaggiato di
allarme, questo si riattiverà automaticamente.
Bloccaggio ad effetto globale
Il bloccaggio ad effetto globale disabilita i
comandi interni delle porte. Disattiva
anche il pulsante della chiusura centralizzata.
L'avvisatore acustico rimane funzionante.
Non lasciare mai persone nel veicolo
quando è bloccato ad effetto globale.
► Premere il pulsante di bloccaggio.
► Premere nuovamente il pulsante di
bloccaggio entro 5 secondi per bloccare
ad effetto globale il veicolo (confermato
dall'accensione temporanea degli indicatori di
direzione).
Chiusura dei vetri
Tenendo premuto il pulsante di chiusura per oltre 3 secondi si chiudono i vetri.
Quando si chiudono i vetri, assicurarsi
che oggetti o persone non ne
impediscano la chiusura corretta.
Per lasciare i vetri parzialmente aperti nelle
versioni equipaggiate di allarme, è necessario
disattivare prima l'allarme volumetrico.
Per ulteriori informazioni sull' Allarme, leggere
la sezione corrispondente.
Localizzazione del veicolo
Questa funzione consente di individuare il
veicolo da una distanza, con le porte del veicolo
bloccate:
–

Gli indicatori di direzione lampeggiano per
circa 10 secondi.
–


I faretti dei retrovisori esterni si accendono.
–


Le plafoniere si accendono.
► Premere a lungo questo pulsante.
