Page 41 of 292

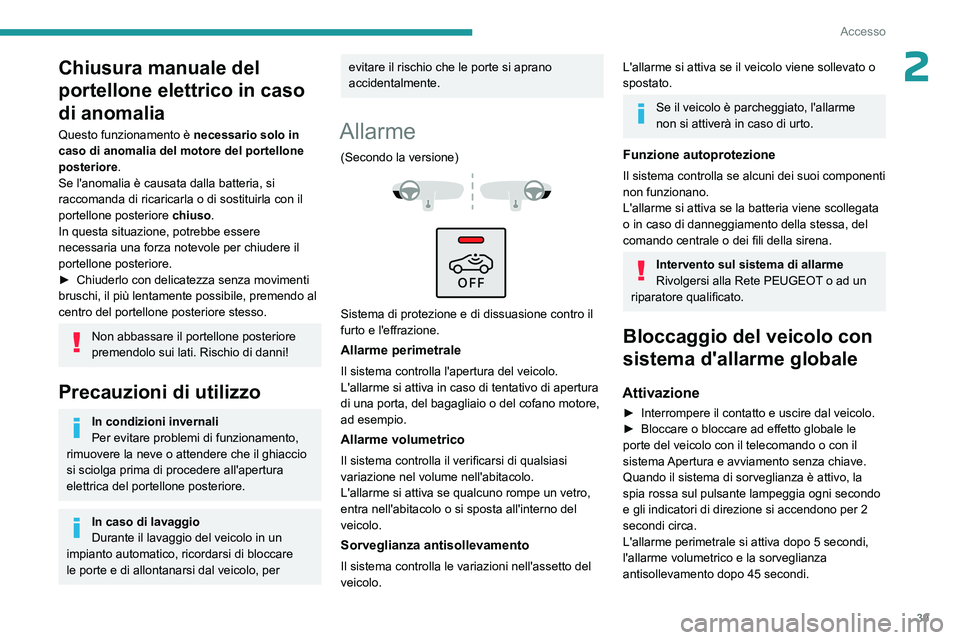

39
Accesso
2Chiusura manuale del
portellone elettrico in caso
di anomalia
Questo funzionamento è necessario solo in
caso di anomalia del motore del portellone
posteriore.
Se l'anomalia è causata dalla batteria, si
raccomanda di ricaricarla o di sostituirla con il
portellone posteriore chiuso.
In questa situazione, potrebbe essere
necessaria una forza notevole per chiudere il
portellone posteriore.
►
Chiuderlo con delicatezza senza movimenti
bruschi, il più lentamente possibile, premendo al
centro del portellone posteriore stesso.
Non abbassare il portellone posteriore
premendolo sui lati. Rischio di danni!
Precauzioni di utilizzo
In condizioni invernali
Per evitare problemi di funzionamento,
rimuovere la neve o attendere che il ghiaccio
si sciolga prima di procedere all'apertura
elettrica del portellone posteriore.
In caso di lavaggio
Durante il lavaggio del veicolo in un
impianto automatico, ricordarsi di bloccare
le porte e di allontanarsi dal veicolo, per
evitare il rischio che le porte si aprano
accidentalmente.
Allarme
(Secondo la versione)
Sistema di protezione e di dissuasione contro il
furto e l'effrazione.
Allarme perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di apertura
di una porta, del bagagliaio o del cofano motore,
ad esempio.
Allarme volumetrico
Il sistema controlla il verificarsi di qualsiasi
variazione nel volume nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si sposta all'interno del
veicolo.
Sorveglianza antisollevamento
Il sistema controlla le variazioni nell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato o
spostato.
Se il veicolo è parcheggiato, l'allarme
non si attiverà in caso di urto.
Funzione autoprotezione
Il sistema controlla se alcuni dei suoi componenti
non funzionano.
L'allarme si attiva se la batteria viene scollegata
o in caso di danneggiamento della stessa, del
comando centrale o dei fili della sirena.
Intervento sul sistema di allarme
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Bloccaggio del veicolo con
sistema d'allarme globale
Attivazione
► Interrompere il contatto e uscire dal veicolo.
► Bloccare o bloccare ad effetto globale le
porte del veicolo con il telecomando o con il
sistema
Apertura e avviamento senza chiave.
Quando il sistema di sorveglianza è attivo, la
spia rossa sul pulsante lampeggia ogni secondo
e gli indicatori di direzione si accendono per 2
secondi circa.
L'allarme perimetrale si attiva dopo 5 secondi,
l'allarme volumetrico e la sorveglianza
antisollevamento dopo 45 secondi.
Page 42 of 292

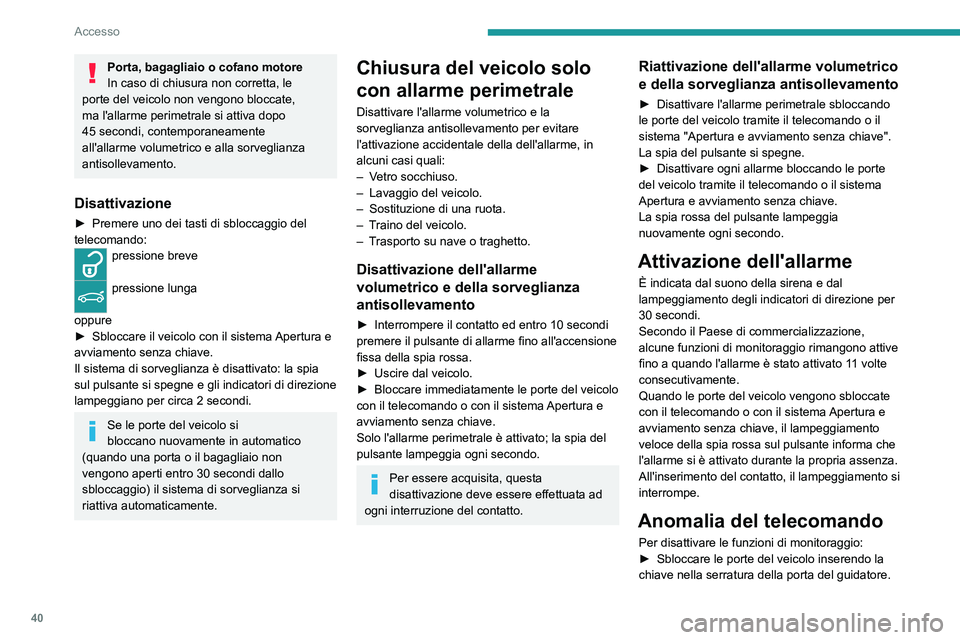

40
Accesso
Porta, bagagliaio o cofano motore
In caso di chiusura non corretta, le
porte del veicolo non vengono bloccate,
ma l'allarme perimetrale si attiva dopo
45 secondi, contemporaneamente
all'allarme volumetrico e alla sorveglianza
antisollevamento.
Disattivazione
► Premere uno dei tasti di sbloccaggio del
telecomando:
pressione breve
pressione lunga
oppure
►
Sbloccare il veicolo con il sistema
Apertura e
avviamento senza chiave.
Il sistema di sorveglianza è disattivato: la spia
sul pulsante si spegne e gli indicatori di direzione
lampeggiano per circa 2 secondi.
Se le porte del veicolo si
bloccano nuovamente in automatico
(quando una porta o il bagagliaio non
vengono aperti entro 30 secondi dallo
sbloccaggio) il sistema di sorveglianza si
riattiva automaticamente.
Chiusura del veicolo solo
con allarme perimetrale
Disattivare l'allarme volumetrico e la
sorveglianza antisollevamento per evitare
l'attivazione accidentale della dell'allarme, in
alcuni casi quali:
–
V
etro socchiuso.
–
Lavaggio del veicolo.
–
Sostituzione di una ruota.
–
T
raino del veicolo.
–
T
rasporto su nave o traghetto.
Disattivazione dell'allarme
volumetrico e della sorveglianza
antisollevamento
► Interrompere il contatto ed entro 10 secondi
premere il pulsante di allarme fino all'accensione
fissa della spia rossa.
►
Uscire dal veicolo.
►
Bloccare immediatamente le porte del veicolo
con il telecomando o con il sistema
Apertura e
avviamento senza chiave.
Solo l'allarme perimetrale è attivato; la spia del
pulsante lampeggia ogni secondo.
Per essere acquisita, questa
disattivazione deve essere effettuata ad
ogni interruzione del contatto.
Riattivazione dell'allarme volumetrico
e della sorveglianza antisollevamento
► Disattivare l'allarme perimetrale sbloccando
le porte del veicolo tramite il telecomando o il
sistema "Apertura e avviamento senza chiave".
La spia del pulsante si spegne.
►
Disattivare ogni allarme bloccando le porte
del veicolo tramite il telecomando o il sistema
Apertura e avviamento senza chiave.
La spia rossa del pulsante lampeggia
nuovamente ogni secondo.
Attivazione dell'allarme
È indicata dal suono della sirena e dal
lampeggiamento degli indicatori di direzione per
30 secondi.
Secondo il Paese di commercializzazione,
alcune funzioni di monitoraggio rimangono attive
fino a quando l'allarme è stato attivato 11 volte
consecutivamente.
Quando le porte del veicolo vengono sbloccate
con il telecomando o con il sistema Apertura e
avviamento senza chiave, il lampeggiamento
veloce della spia rossa sul pulsante informa che
l'allarme si è attivato durante la propria assenza.
All'inserimento del contatto, il lampeggiamento si
interrompe.
Anomalia del telecomando
Per disattivare le funzioni di monitoraggio:
► Sbloccare le porte del veicolo inserendo la
chiave nella serratura della porta del guidatore.
Page 43 of 292

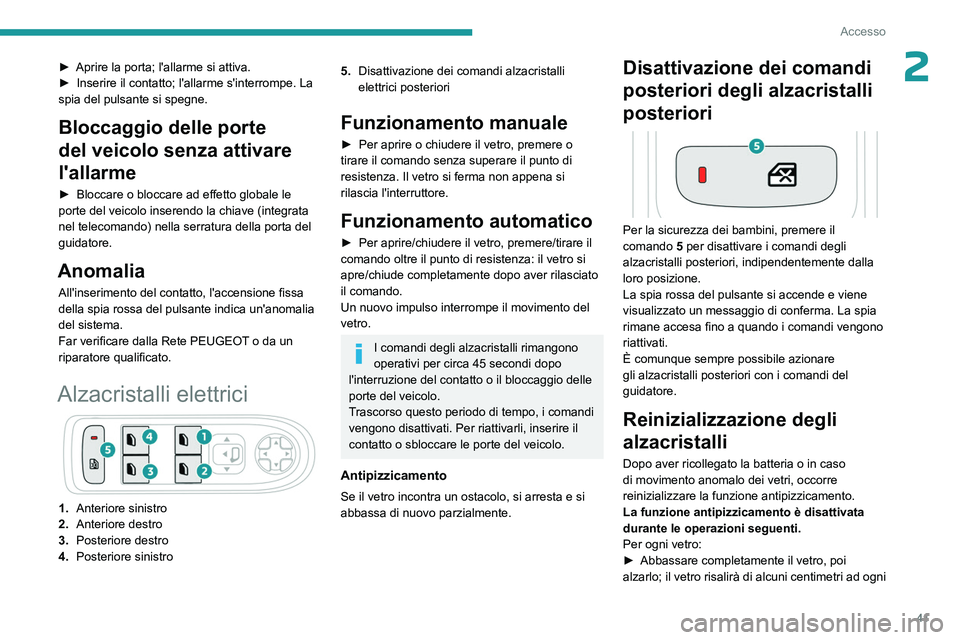

41
Accesso
2► Aprire la porta; l'allarme si attiva.
► Inserire il contatto; l'allarme s'interrompe. La
spia del pulsante si spegne.
Bloccaggio delle porte
del veicolo senza attivare
l'allarme
► Bloccare o bloccare ad effetto globale le
porte del veicolo inserendo la chiave (integrata
nel telecomando) nella serratura della porta del
guidatore.
Anomalia
All'inserimento del contatto, l'accensione fissa
della spia rossa del pulsante indica un'anomalia
del sistema.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Alzacristalli elettrici
1. Anteriore sinistro
2. Anteriore destro
3. Posteriore destro
4. Posteriore sinistro
5.Disattivazione dei comandi alzacristalli
elettrici posteriori
Funzionamento manuale
► Per aprire o chiudere il vetro, premere o
tirare il comando senza superare il punto di
resistenza. Il vetro si ferma non appena si
rilascia l'interruttore.
Funzionamento automatico
► Per aprire/chiudere il vetro, premere/tirare il
comando oltre il punto di resistenza: il vetro si
apre/chiude completamente dopo aver rilasciato
il comando.
Un nuovo impulso interrompe il movimento del
vetro.
I comandi degli alzacristalli rimangono
operativi per circa 45 secondi dopo
l'interruzione del contatto o il bloccaggio delle
porte del veicolo.
Trascorso questo periodo di tempo, i comandi
vengono disattivati. Per riattivarli, inserire il
contatto o sbloccare le porte del veicolo.
Antipizzicamento
Se il vetro incontra un ostacolo, si arresta e si
abbassa di nuovo parzialmente.
Disattivazione dei comandi
posteriori degli alzacristalli
posteriori
Per la sicurezza dei bambini, premere il
comando 5 per disattivare i comandi degli
alzacristalli posteriori, indipendentemente dalla
loro posizione.
La spia rossa del pulsante si accende e viene
visualizzato un messaggio di conferma. La spia
rimane accesa fino a quando i comandi vengono
riattivati.
È comunque sempre possibile azionare
gli alzacristalli posteriori con i comandi del
guidatore.
Reinizializzazione degli
alzacristalli
Dopo aver ricollegato la batteria o in caso
di movimento anomalo dei vetri, occorre
reinizializzare la funzione antipizzicamento.
La funzione antipizzicamento è disattivata
durante le operazioni seguenti.
Per ogni vetro:
►
Abbassare completamente il vetro, poi
alzarlo;
il vetro risalirà di alcuni centimetri ad ogni
Page 44 of 292

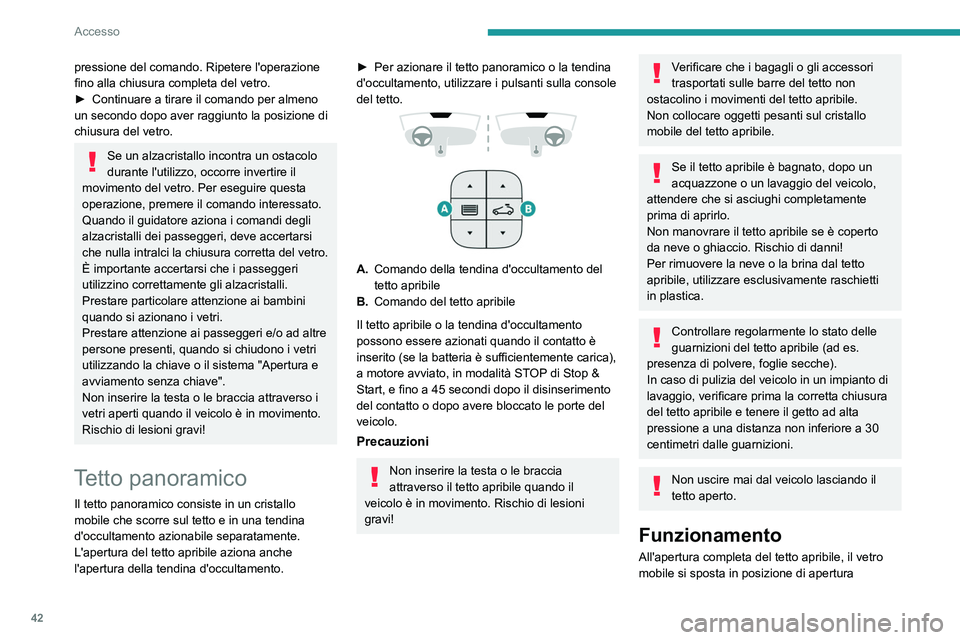

42
Accesso
pressione del comando. Ripetere l'operazione
fino alla chiusura completa del vetro.
►
Continuare a tirare il comando per almeno
un secondo dopo aver raggiunto la posizione di
chiusura del vetro.
Se un alzacristallo incontra un ostacolo
durante l'utilizzo, occorre invertire il
movimento del vetro. Per eseguire questa
operazione, premere il comando interessato.
Quando il guidatore aziona i comandi degli
alzacristalli dei passeggeri, deve accertarsi
che nulla intralci la chiusura corretta del vetro.
È importante accertarsi che i passeggeri
utilizzino correttamente gli alzacristalli.
Prestare particolare attenzione ai bambini
quando si azionano i vetri.
Prestare attenzione ai passeggeri e/o ad altre
persone presenti, quando si chiudono i vetri
utilizzando la chiave o il sistema "Apertura e
avviamento senza chiave".
Non inserire la testa o le braccia attraverso i
vetri aperti quando il veicolo è in movimento.
Rischio di lesioni gravi!
Tetto panoramico
Il tetto panoramico consiste in un cristallo
mobile che scorre sul tetto e in una tendina
d'occultamento azionabile separatamente.
L'apertura del tetto apribile aziona anche
l'apertura della tendina d'occultamento.
► Per azionare il tetto panoramico o la tendina
d'occultamento, utilizzare i pulsanti sulla console
del tetto.
A. Comando della tendina d'occultamento del
tetto apribile
B. Comando del tetto apribile
Il tetto apribile o la tendina d'occultamento
possono essere azionati quando il contatto è
inserito (se la batteria è sufficientemente carica),
a motore avviato, in modalità STOP di Stop &
Start, e fino a 45
secondi dopo il disinserimento
del contatto o dopo avere bloccato le porte del
veicolo.
Precauzioni
Non inserire la testa o le braccia
attraverso il tetto apribile quando il
veicolo è in movimento. Rischio di lesioni
gravi!
Verificare che i bagagli o gli accessori
trasportati sulle barre del tetto non
ostacolino i movimenti del tetto apribile.
Non collocare oggetti pesanti sul cristallo
mobile del tetto apribile.
Se il tetto apribile è bagnato, dopo un
acquazzone o un lavaggio del veicolo,
attendere che si asciughi completamente
prima di aprirlo.
Non manovrare il tetto apribile se è coperto
da neve o ghiaccio. Rischio di danni!
Per rimuovere la neve o la brina dal tetto
apribile, utilizzare esclusivamente raschietti
in plastica.
Controllare regolarmente lo stato delle
guarnizioni del tetto apribile (ad es.
presenza di polvere, foglie secche).
In caso di pulizia del veicolo in un impianto di
lavaggio, verificare prima la corretta chiusura
del tetto apribile e tenere il getto ad alta
pressione a una distanza non inferiore a 30
centimetri dalle guarnizioni.
Non uscire mai dal veicolo lasciando il
tetto aperto.
Funzionamento
All'apertura completa del tetto apribile, il vetro
mobile si sposta in posizione di apertura
Page 45 of 292

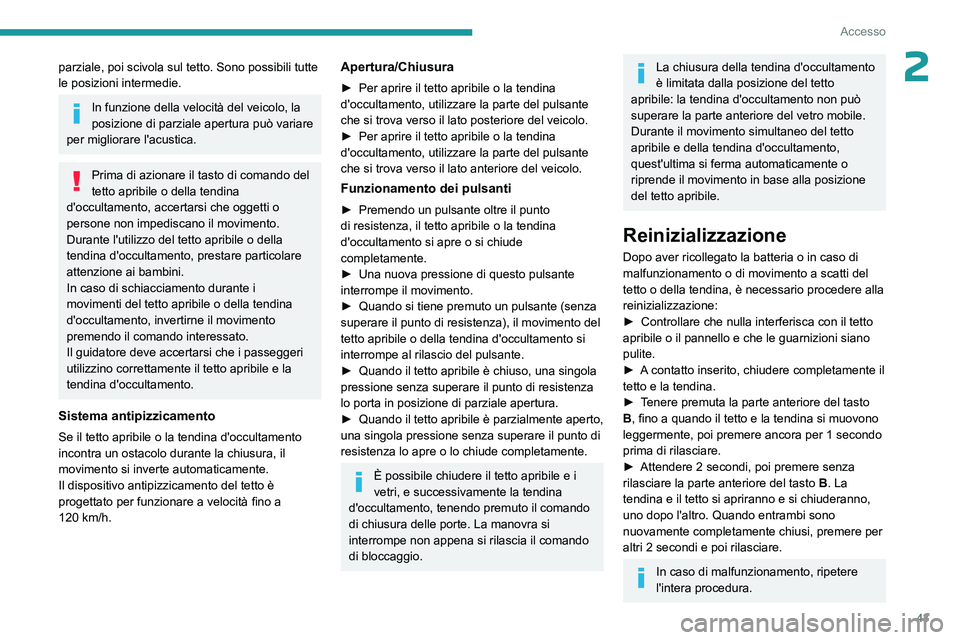

43
Accesso
2parziale, poi scivola sul tetto. Sono possibili tutte
le posizioni intermedie.
In funzione della velocità del veicolo, la
posizione di parziale apertura può variare
per migliorare l'acustica.
Prima di azionare il tasto di comando del
tetto apribile o della tendina
d'occultamento, accertarsi che oggetti o
persone non impediscano il movimento.
Durante l'utilizzo del tetto apribile o della
tendina d'occultamento, prestare particolare
attenzione ai bambini.
In caso di schiacciamento durante i
movimenti del tetto apribile o della tendina
d'occultamento, invertirne il movimento
premendo il comando interessato.
Il guidatore deve accertarsi che i passeggeri
utilizzino correttamente il tetto apribile e la
tendina d'occultamento.
Sistema antipizzicamento
Se il tetto apribile o la tendina d'occultamento
incontra un ostacolo durante la chiusura, il
movimento si inverte automaticamente.
Il dispositivo antipizzicamento del tetto è
progettato per funzionare a velocità fino a
120
km/h.
Apertura/Chiusura
► Per aprire il tetto apribile o la tendina
d'occultamento, utilizzare la parte del pulsante
che si trova verso il lato posteriore del veicolo.
►
Per aprire il tetto apribile o la tendina
d'occultamento, utilizzare la parte del pulsante
che si trova verso il lato anteriore del veicolo.
Funzionamento dei pulsanti
► Premendo un pulsante oltre il punto
di resistenza, il tetto apribile o la tendina
d'occultamento si apre o si chiude
completamente.
►
Una nuova pressione di questo pulsante
interrompe il movimento.
►
Quando si tiene premuto un pulsante (senza
superare il punto di resistenza), il movimento del
tetto apribile o della tendina d'occultamento si
interrompe al rilascio del pulsante.
►
Quando il tetto apribile è chiuso, una singola
pressione senza superare il punto di resistenza
lo porta in posizione di parziale apertura.
►
Quando il tetto apribile è parzialmente aperto,
una singola pressione senza superare il punto di
resistenza lo apre o lo chiude completamente.
È possibile chiudere il tetto apribile e i
vetri, e successivamente la tendina
d'occultamento, tenendo premuto il comando
di chiusura delle porte. La manovra si
interrompe non appena si rilascia il comando
di bloccaggio.
La chiusura della tendina d'occultamento
è limitata dalla posizione del tetto
apribile: la tendina d'occultamento non può
superare la parte anteriore del vetro mobile.
Durante il movimento simultaneo del tetto
apribile e della tendina d'occultamento,
quest'ultima si ferma automaticamente o
riprende il movimento in base alla posizione
del tetto apribile.
Reinizializzazione
Dopo aver ricollegato la batteria o in caso di
malfunzionamento o di movimento a scatti del
tetto o della tendina, è necessario procedere alla
reinizializzazione:
►
Controllare che nulla interferisca con il tetto
apribile o il pannello e che le guarnizioni siano
pulite.
►
A
contatto inserito, chiudere completamente il
tetto e la tendina.
►
T
enere premuta la parte anteriore del tasto
B, fino a quando il tetto e la tendina si muovono
leggermente, poi premere ancora per 1 secondo
prima di rilasciare.
►
Attendere 2
secondi, poi premere senza
rilasciare la parte anteriore del tasto B. La
tendina e il tetto si apriranno e si chiuderanno,
uno dopo l'altro. Quando entrambi sono
nuovamente completamente chiusi, premere per
altri 2 secondi e poi rilasciare.
In caso di malfunzionamento, ripetere
l'intera procedura.
Page 46 of 292
44
Accesso
Page 47 of 292
45
Ergonomia e confort

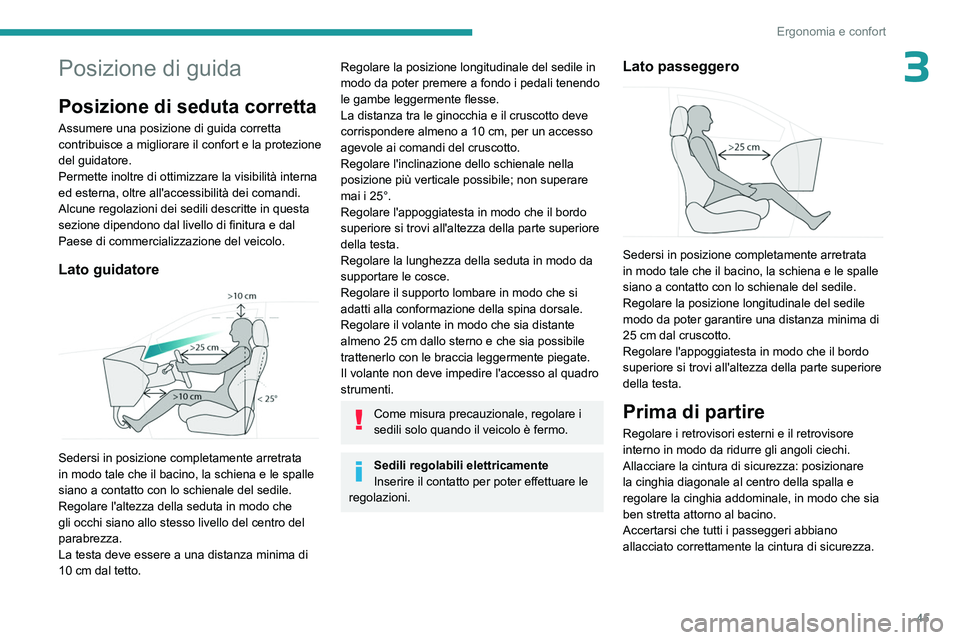

3Posizione di guida
Posizione di seduta corretta
Assumere una posizione di guida corretta
contribuisce a migliorare il confort e la protezione
del guidatore.
Permette inoltre di ottimizzare la visibilità interna
ed esterna, oltre all'accessibilità dei comandi.
Alcune regolazioni dei sedili descritte in questa
sezione dipendono dal livello di finitura e dal
Paese di commercializzazione del veicolo.
Lato guidatore
Sedersi in posizione completamente arretrata
in modo tale che il bacino, la schiena e le spalle
siano a contatto con lo schienale del sedile.
Regolare l'altezza della seduta in modo che
gli occhi siano allo stesso livello del centro del
parabrezza.
La testa deve essere a una distanza minima di
10 cm dal tetto.
Regolare la posizione longitudinale del sedile in
modo da poter premere a fondo i pedali tenendo
le gambe leggermente flesse.
La distanza tra le ginocchia e il cruscotto deve
corrispondere almeno a 10 cm, per un accesso
agevole ai comandi del cruscotto.
Regolare l'inclinazione dello schienale nella
posizione più verticale possibile; non superare
mai i 25°.
Regolare l'appoggiatesta in modo che il bordo
superiore si trovi all'altezza della parte superiore
della testa.
Regolare la lunghezza della seduta in modo da
supportare le cosce.
Regolare il supporto lombare in modo che si
adatti alla conformazione della spina dorsale.
Regolare il volante in modo che sia distante
almeno
25 cm dallo sterno e che sia possibile
trattenerlo con le braccia leggermente piegate.
Il volante non deve impedire l'accesso al quadro
strumenti.
Come misura precauzionale, regolare i
sedili solo quando il veicolo è fermo.
Sedili regolabili elettricamente
Inserire il contatto per poter effettuare le
regolazioni.
Lato passeggero
Sedersi in posizione completamente arretrata
in modo tale che il bacino, la schiena e le spalle
siano a contatto con lo schienale del sedile.
Regolare la posizione longitudinale del sedile
modo da poter garantire una distanza minima di
25
cm dal cruscotto.
Regolare l'appoggiatesta in modo che il bordo
superiore si trovi all'altezza della parte superiore
della testa.
Prima di partire
Regolare i retrovisori esterni e il retrovisore
interno in modo da ridurre gli angoli ciechi.
Allacciare la cintura di sicurezza: posizionare
la cinghia diagonale al centro della spalla e
regolare la cinghia addominale, in modo che sia
ben stretta attorno al bacino.
Accertarsi che tutti i passeggeri abbiano
allacciato correttamente la cintura di sicurezza.
Page 48 of 292
46
Ergonomia e confort

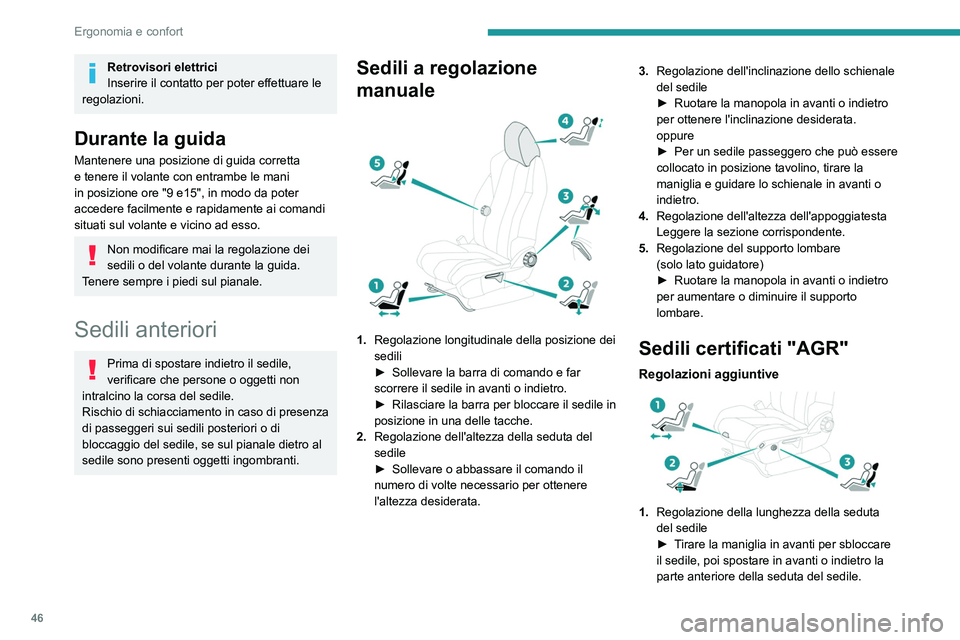

Retrovisori elettrici
Inserire il contatto per poter effettuare le
regolazioni.
Durante la guida
Mantenere una posizione di guida corretta
e tenere il volante con entrambe le mani
in posizione ore "9 e15", in modo da poter
accedere facilmente e rapidamente ai comandi
situati sul volante e vicino ad esso.
Non modificare mai la regolazione dei
sedili o del volante durante la guida.
Tenere sempre i piedi sul pianale.
Sedili anteriori
Prima di spostare indietro il sedile,
verificare che persone o oggetti non
intralcino la corsa del sedile.
Rischio di schiacciamento in caso di presenza
di passeggeri sui sedili posteriori o di
bloccaggio del sedile, se sul pianale dietro al
sedile sono presenti oggetti ingombranti.
Sedili a regolazione
manuale
1. Regolazione longitudinale della posizione dei
sedili
►
Sollevare la barra di comando e far
scorrere il sedile in avanti o indietro.
►
Rilasciare la barra per bloccare il sedile in
posizione in una delle tacche.
2. Regolazione dell'altezza della seduta del
sedile
►
Sollevare o abbassare il comando il
numero di volte necessario per ottenere
l'altezza desiderata. 3.
Regolazione dell'inclinazione dello schienale
del sedile
►
Ruotare la manopola in avanti o indietro
per ottenere l'inclinazione desiderata.
oppure
►
Per un sedile passeggero che può essere
collocato in posizione tavolino, tirare la
maniglia e guidare lo schienale in avanti o
indietro.
4. Regolazione dell'altezza dell'appoggiatesta
Leggere la sezione corrispondente.
5. Regolazione del supporto lombare
(solo lato guidatore)
►
Ruotare la manopola in avanti o indietro
per aumentare o diminuire il supporto
lombare.
Sedili certificati "AGR"
Regolazioni aggiuntive
1. Regolazione della lunghezza della seduta
del sedile
►
T
irare la maniglia in avanti per sbloccare
il sedile, poi spostare in avanti o indietro la
parte anteriore della seduta del sedile.
Page 49 of 292
47
Ergonomia e confort

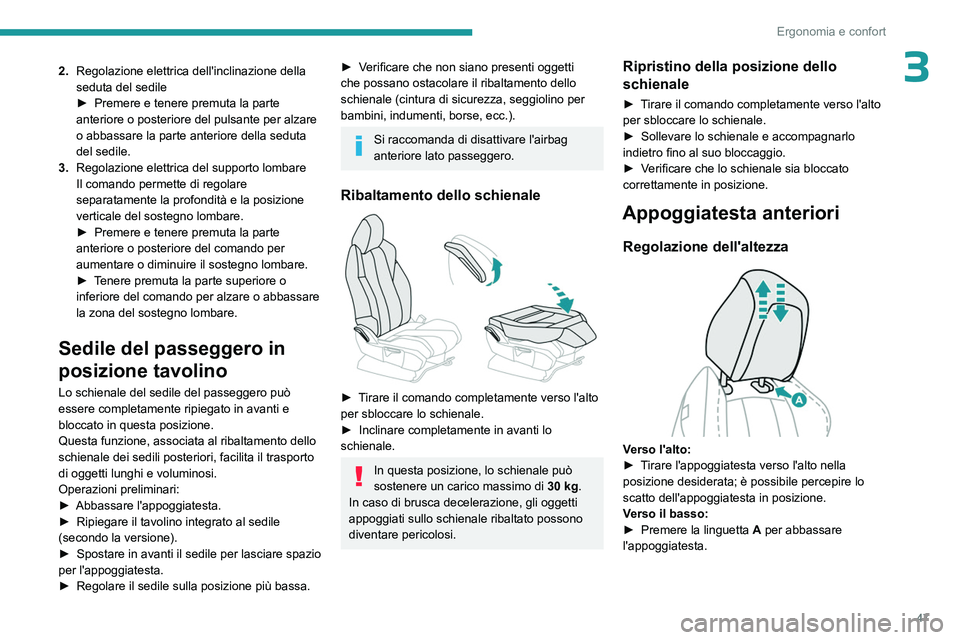

32.Regolazione elettrica dell'inclinazione della
seduta del sedile
►
Premere e tenere premuta la parte
anteriore o posteriore del pulsante per alzare
o abbassare la parte anteriore della seduta
del sedile.
3. Regolazione elettrica del supporto lombare
Il comando permette di regolare
separatamente la profondità e la posizione
verticale del sostegno lombare.
►
Premere e tenere premuta la parte
anteriore o posteriore del comando per
aumentare o diminuire il sostegno lombare.
►
T
enere premuta la parte superiore o
inferiore del comando per alzare o abbassare
la zona del sostegno lombare.
Sedile del passeggero in
posizione tavolino
Lo schienale del sedile del passeggero può
essere completamente ripiegato in avanti e
bloccato in questa posizione.
Questa funzione, associata al ribaltamento dello
schienale dei sedili posteriori, facilita il trasporto
di oggetti lunghi e voluminosi.
Operazioni preliminari:
►
Abbassare l'appoggiatesta.
►
Ripiegare il tavolino integrato al sedile
(secondo la versione).
►
Spostare in avanti il sedile per lasciare spazio
per l'appoggiatesta.
►
Regolare il sedile sulla posizione più bassa.
► Verificare che non siano presenti oggetti
che possano ostacolare il ribaltamento dello
schienale (cintura di sicurezza, seggiolino per
bambini, indumenti, borse, ecc.).
Si raccomanda di disattivare l'airbag
anteriore lato passeggero.
Ribaltamento dello schienale
► Tirare il comando completamente verso l'alto
per sbloccare lo schienale.
►
Inclinare completamente in avanti lo
schienale.
In questa posizione, lo schienale può
sostenere un carico massimo di 30
kg.
In caso di brusca decelerazione, gli oggetti
appoggiati sullo schienale ribaltato possono
diventare pericolosi.
Ripristino della posizione dello
schienale
► Tirare il comando completamente verso l'alto
per sbloccare lo schienale.
►
Sollevare lo schienale e accompagnarlo
indietro fino al suo bloccaggio.
►
V
erificare che lo schienale sia bloccato
correttamente in posizione.
Appoggiatesta anteriori
Regolazione dell'altezza
Verso l'alto:
► T irare l'appoggiatesta verso l'alto nella
posizione desiderata; è possibile percepire lo
scatto dell'appoggiatesta in posizione.
Verso il basso:
►
Premere la linguetta A
per abbassare
l'appoggiatesta.
Page 50 of 292
48
Ergonomia e confort

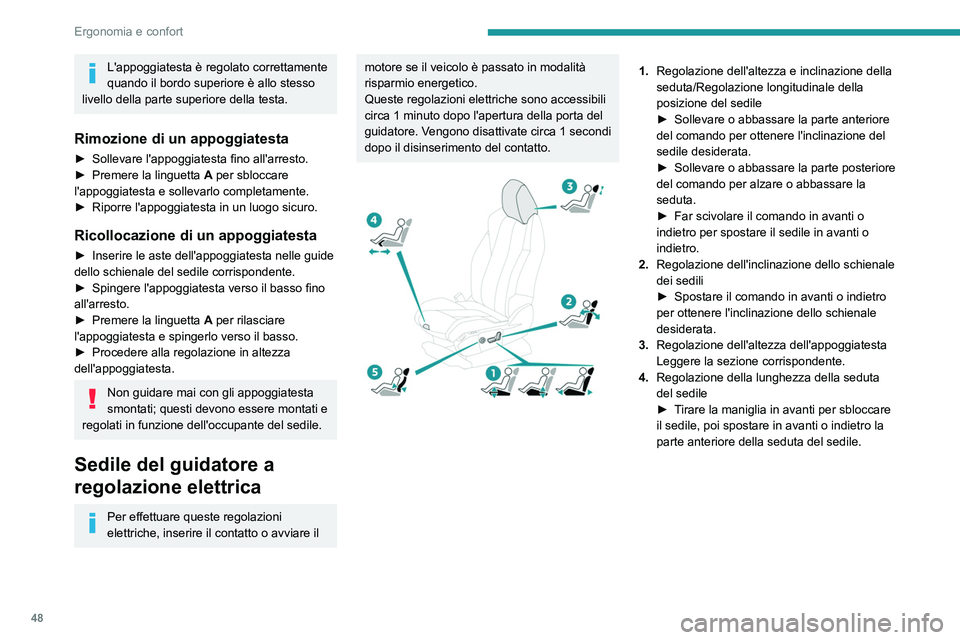

L'appoggiatesta è regolato correttamente
quando il bordo superiore è allo stesso
livello della parte superiore della testa.
Rimozione di un appoggiatesta
► Sollevare l'appoggiatesta fino all'arresto.
► Premere la linguetta A
per sbloccare
l'appoggiatesta e sollevarlo completamente.
►
Riporre l'appoggiatesta in un luogo sicuro.
Ricollocazione di un appoggiatesta
► Inserire le aste dell'appoggiatesta nelle guide
dello schienale del sedile corrispondente.
►
Spingere l'appoggiatesta verso il basso fino
all'arresto.
►
Premere la linguetta A
per rilasciare
l'appoggiatesta e spingerlo verso il basso.
►
Procedere alla regolazione in altezza
dell'appoggiatesta.
Non guidare mai con gli appoggiatesta
smontati; questi devono essere montati e
regolati in funzione dell'occupante del sedile.
Sedile del guidatore a
regolazione elettrica
Per effettuare queste regolazioni
elettriche, inserire il contatto o avviare il
motore se il veicolo è passato in modalità
risparmio energetico.
Queste regolazioni elettriche sono accessibili
circa 1 minuto dopo l'apertura della porta del
guidatore. Vengono disattivate circa 1 secondi
dopo il disinserimento del contatto.
1. Regolazione dell'altezza e inclinazione della
seduta/Regolazione longitudinale della
posizione del sedile
►
Sollevare o abbassare la parte anteriore
del comando per ottenere l'inclinazione del
sedile desiderata.
►
Sollevare o abbassare la parte posteriore
del comando per alzare o abbassare la
seduta.
►
Far scivolare il comando in avanti o
indietro per spostare il sedile in avanti o
indietro.
2. Regolazione dell'inclinazione dello schienale
dei sedili
►
Spostare il comando in avanti o indietro
per ottenere l'inclinazione dello schienale
desiderata.
3. Regolazione dell'altezza dell'appoggiatesta
Leggere la sezione corrispondente.
4. Regolazione della lunghezza della seduta
del sedile
►
T
irare la maniglia in avanti per sbloccare
il sedile, poi spostare in avanti o indietro la
parte anteriore della seduta del sedile.
